Pelgrim PSK625RVS User manual

Handleiding
Afzuigkappen
Notice d’utilisation
Hotte cheminée
Bedienungsanleitung
Dunstabzugshaube
Instructions for use
Cooker hood
PSK625RVS
PSK925RVS

NL 4
NL Handleiding NL 3 - NL 12
FR Notice d’utilisation FR 3 - FR 12
DE Anleitung DE 3 - DE 12
EN Manual EN 3 - EN 12
Gebruikte pictogrammen - Pictogrammes utilisés
Benutzte Piktogramme - Pictograms used
Belangrijk om te weten - Important à savoir
Wissenswertes - Important information
Tip - Conseil - Tipp - Tip

NL 3
INHOUD
Uw schouwkap
Beschrijving 4
Inleiding 4
Veiligheid
Afvoersystemen 5
Gebruik
Bediening 6
Onderhoud
Reinigen 7
Vetfilters verwijderen 8
Het koolstoffilter vervangen 8
Verlichting 8
Installatie
Algemeen 9
Elektrische aansluiting 10
Montage van de schouwkap 11
Bijlage
Verpakking en toestel afvoeren 12

NL 4

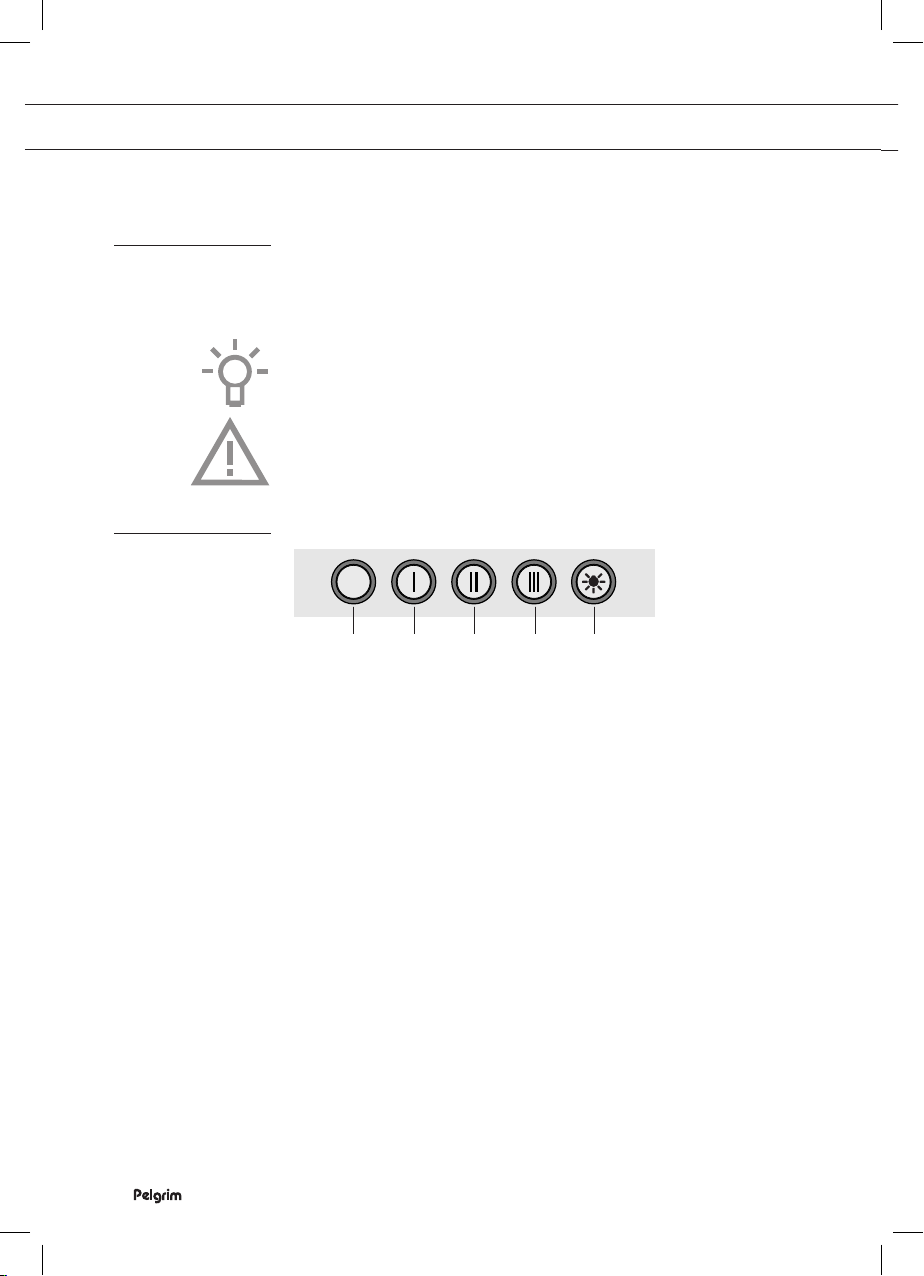

Inleiding
Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van
alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw
veiligheid en over het onderhoud van het toestel.
Bewaar de gebruiksaanwijzing en het installatievoorschrift.
Een eventueel volgende gebruiker van dit toestel kan daar zijn
voordeel mee doen.
Lees eerst de afzonderlijke veiligheidsinstructies
voordat u het apparaat gaat gebruiken!
Beschrijving
1. Uit-schakelaar
2. Ventilatorstand 1
3. Ventilatorstand 2
4. Ventilatorstand 3
5. Verlichting aan/uit
UW SCHOUWKAP
0
4
35 2
1

NL 5

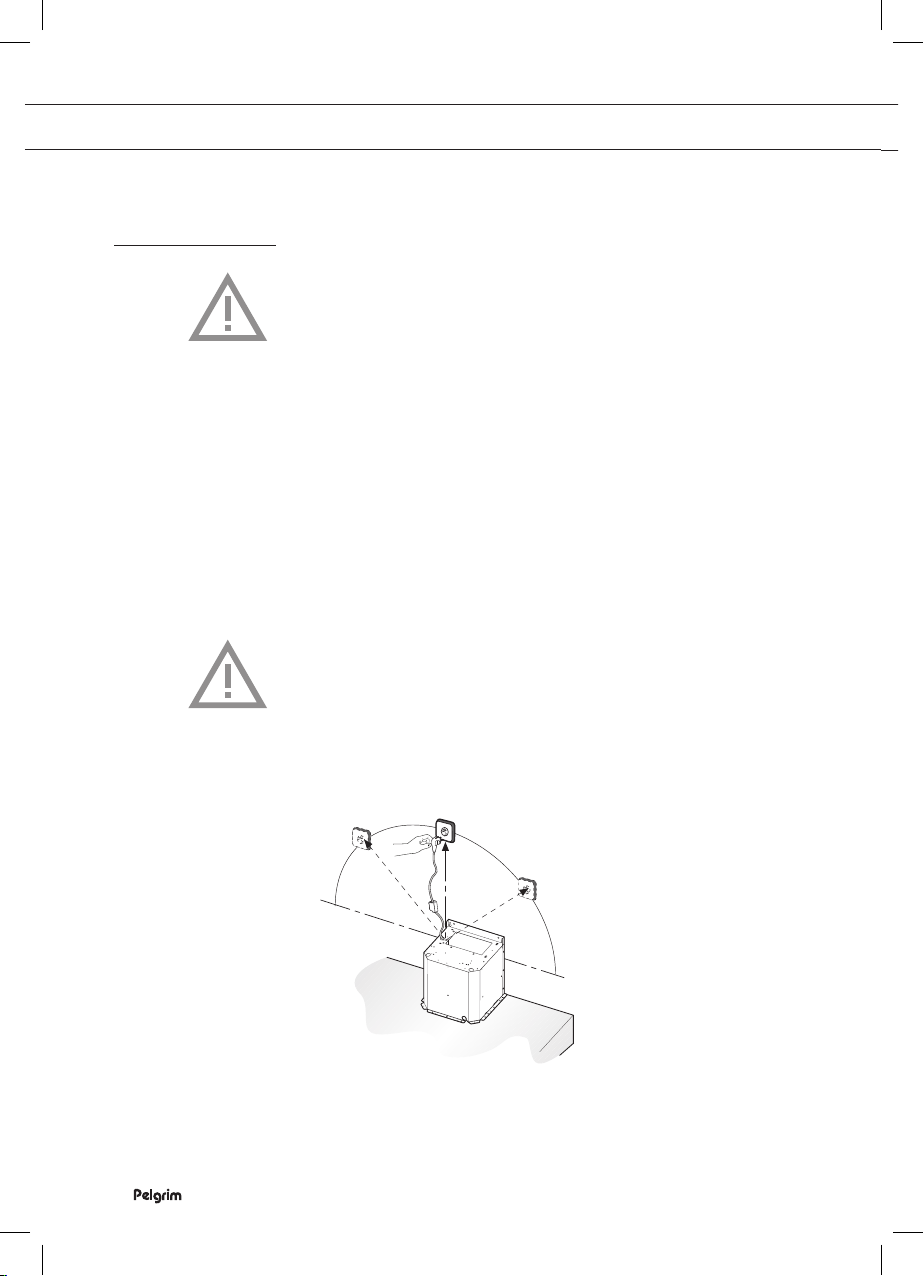

Afvoersystemen
De afzuigkap kan, afhankelijk van
het model, op twee manieren worden
aangesloten:
1. Als afzuigkap op een afvoerkanaal.
▷De aangezogen en gefilterde
kookdampen worden naar buiten
afgevoerd. Dit is de beste manier!
2. Als recirculatie afzuigkap.
▷De vetdeeltjes en de geur uit de
aangezogen kookdampen worden
gefilterd.
De aangezogen lucht wordt niet
afgevoerd maar teruggeblazen in de
keuken.
▷U moet dan wel een koolstoffilter
plaatsen.
Let op! Het koolstoffilter moet apart besteld worden.
VEILIGHEID

NL 6

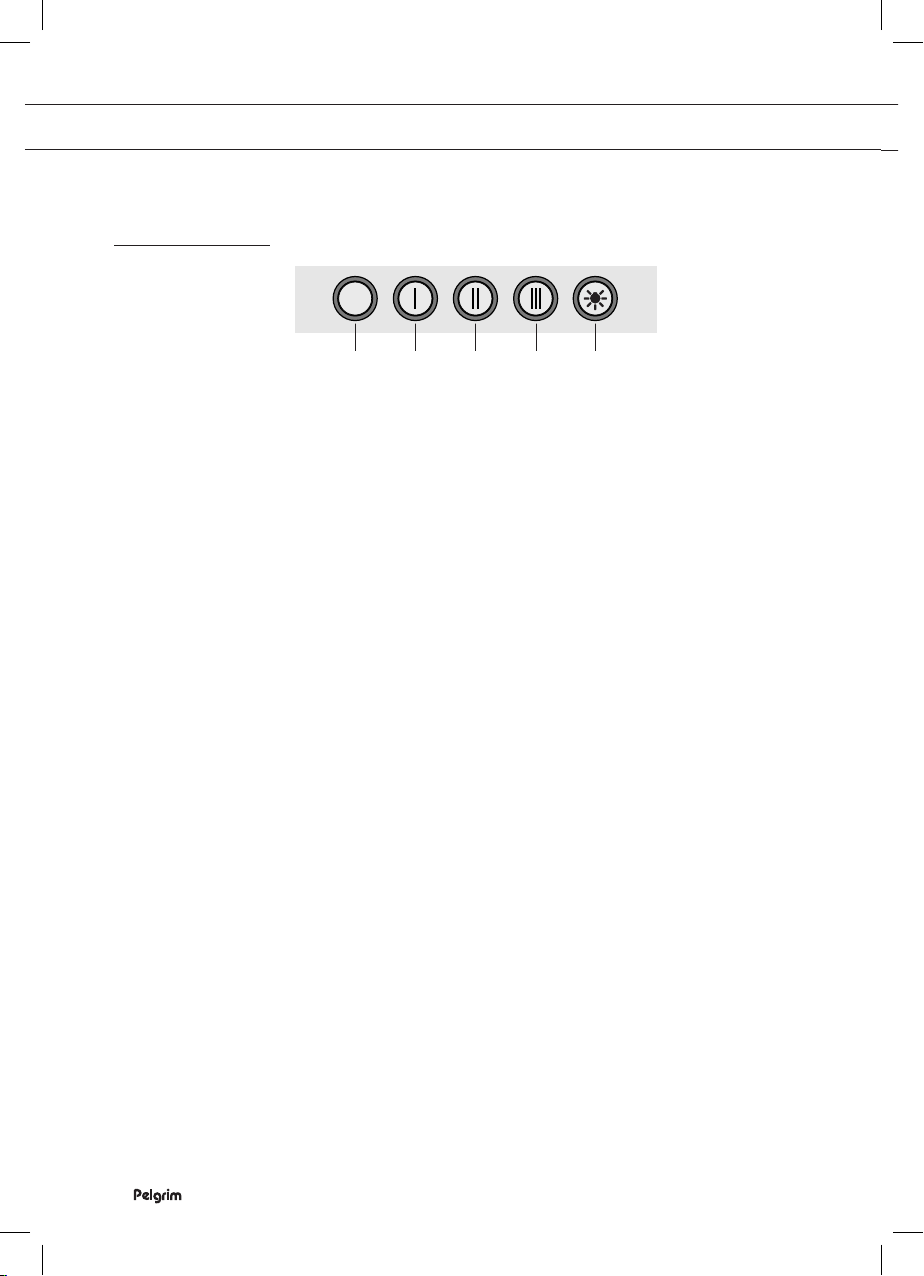

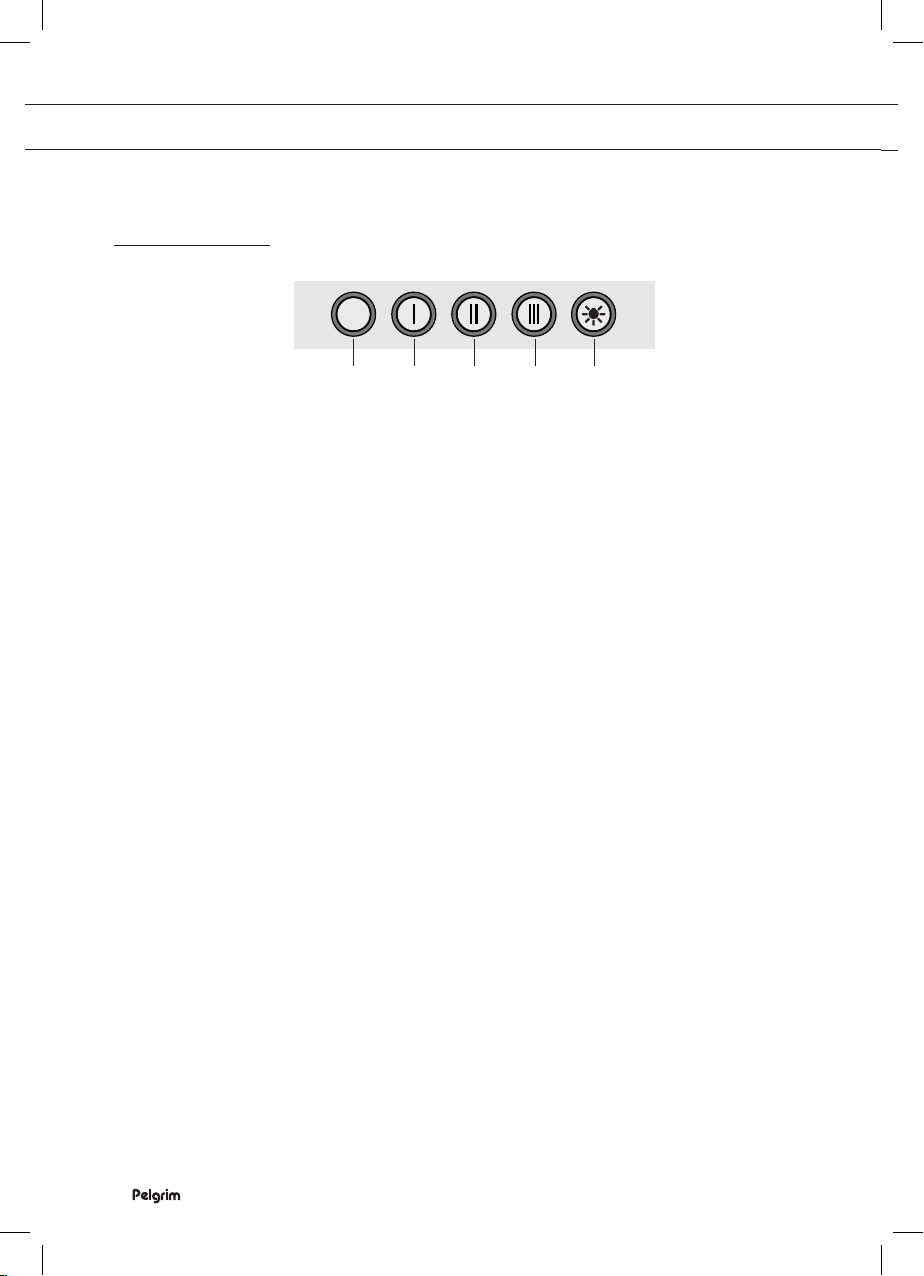

Bediening
Ventilator in- en uitschakelen
1. Druk op de snelheidstoetsen (2, 3 of 4).
▷De afzuigkap schakelt in op de corresponderende stand.
2. Druk op de uitschakeltoets (1).
▷De ventilator schakelt uit.
Verlichting in- en uitschakelen
1. Druk op de verlichtingstoets (5).
▷De verlichting gaat branden.
2. Druk nogmaals op de verlichtingstoets (5).
▷De verlichting gaat uit.
GEBRUIK
0
4
35 2
1

NL 7
Reinigen
Attentie!
• Maak, voor ieder onderhoud, eerst de afzuigkap spanningsloos
door de stekker te verwijderen uit het stopcontact of door de
hoofdschakelaar van de woning uit te schakelen.
• De kap moet regelmatig schoon gemaakt worden, zowel binnen
als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters
gereinigd worden).
• Als u deze aanwijzingen met betrekking tot het reinigen van het
apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!
• De fabrikant is niet aansprakelijk voor schade aan de motor
of schade ten gevolge van brand die het gevolg zijn van
ondeskundig onderhoud of niet opvolgen van de bovengenoemde
veiligheidsvoorschriften.
Afzuigkap
• Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen.
• Gebruik geen alcohol of producten die schuurmiddelen bevatten.
• Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld
soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan
de lak met was inwrijft.
Roestvrijstalen schouwkappen
• Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen.
• Behandel na met een niet schurend, niet polijstend middel en poets
met de structuur van het roestvrijstaal mee.
Metalen vetfilters
• Reinig metalen vetfilters minimaal eenmaal per maand.
• Reinig de filters met de hand of in de vaatwasmachine op lage
temperaturen en met een kort programma.
• Plaats de vetfilters met de openingen naar beneden in de
vaatwasmachine zodat het water eruit kan lopen.
• Aluminium vetfilters worden door de reinigingsmiddelen in de
vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.
ONDERHOUD

NL 8

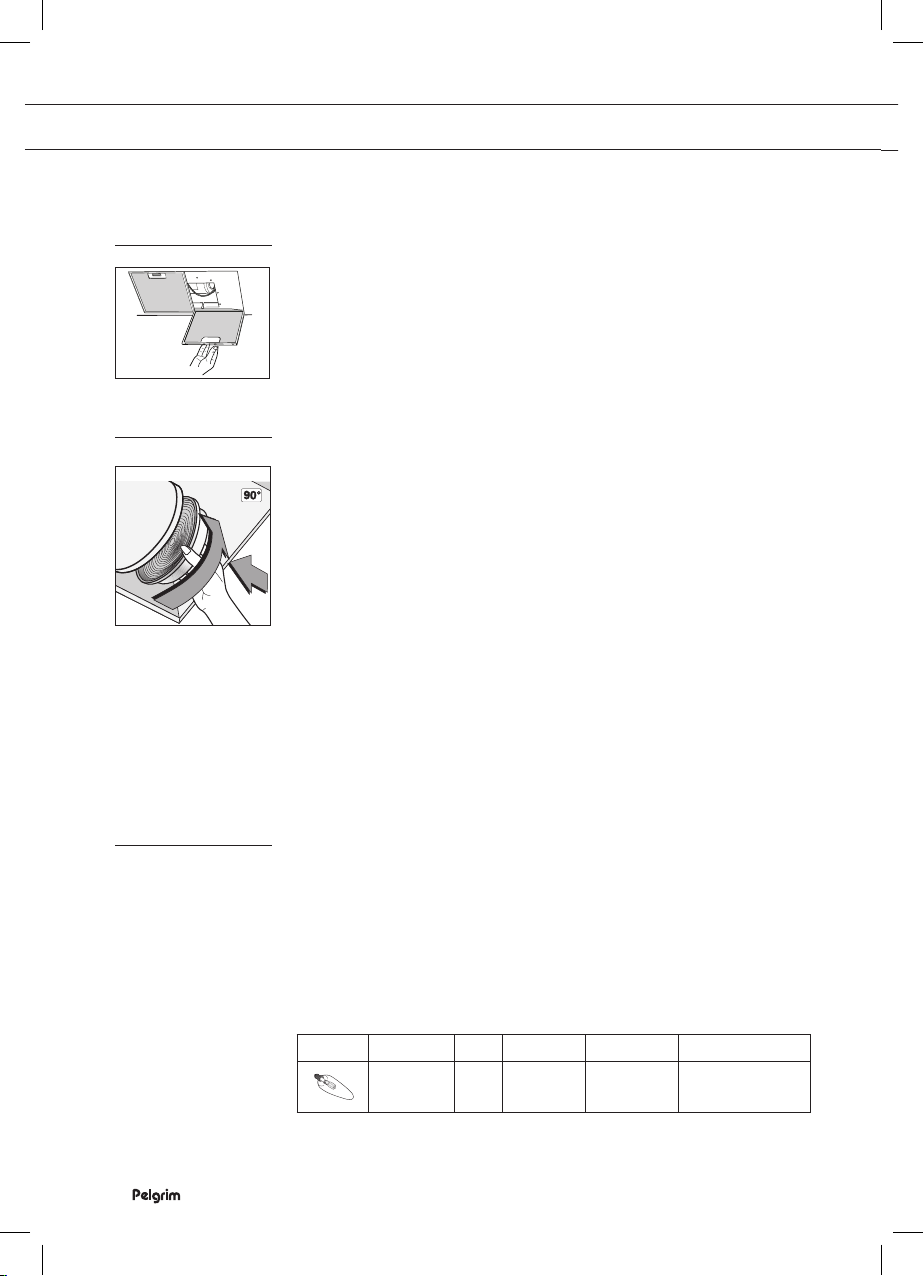

Vetfilters
Vetfilters verwijderen
1. Trek het vetfilter aan de hendel naar u toe en kantel het naar voren
omlaag.
Koolstoffilter
Het koolstoffilter vervangen
Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op een
afvoerkanaal.
1. Verwijder de vetfilters
2. Bevestig de koolstoffilters aan de motor.
3. Plaats de vetfilters.
Belangrijk:
• De verzadiging van het filter is afhankelijk van de intensiteit van
het gebruik, de manier van koken en de regelmaat waarmee de
vetfilters worden schoongemaakt.
• Het koolstoffilter moet minimaal iedere vier maanden worden
vervangen.
• Koolstoffilters zijn niet uitwasbaar voor hergebruik. Verzadigd
koolstof is niet milieuvriendelijk, vervang het filter tijdig.
Verlichting
Lampen vervangen
Let op! Maak de afzuigkap spanningsloos.
▷Neem de stekker uit het stopcontact of zet de schakelaar in de
meterkast op nul.
1. Verwijder de vetfilters.
2. Schroef het lampje uit de fitting en vervang deze door een lamp
met hetzelfde wattage en uitvoering.
3. Plaats de vetfilters terug.
Lamp Vermogen Fitting Voltage Afmeting ILCOS Code
40
120
120
10
10
G
E
H
P
L
340
599
205
100
400
120
16
270
522
365
502
M
2,5 W E14 220-240 V 102 x 35 mm DRBB/C-3-220-240
E14-35/102
ONDERHOUD

NL 9
INSTALLATIE
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.
Belangrijk om te weten:
• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
50 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,
mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals
een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 120
of 150 mm. Het beste is de afvoerpijp met de grootst mogelijke
diameter uit te voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.

NL 10
INSTALLATIE
Aansluiting
Elektrische aansluiting
• Dit is een (isolatie) klasse I toestel.
• Dit toestel is voorzien van een geaarde stekker welke op een
geaarde wandcontactdoos aangesloten dient te worden.
Controleer of de op het typeplaatje vermelde spanning overeenkomt met
de spanning van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
• BRUIN = L fase
• BLAUW = N nul
• GROEN/GEEL = Aarde

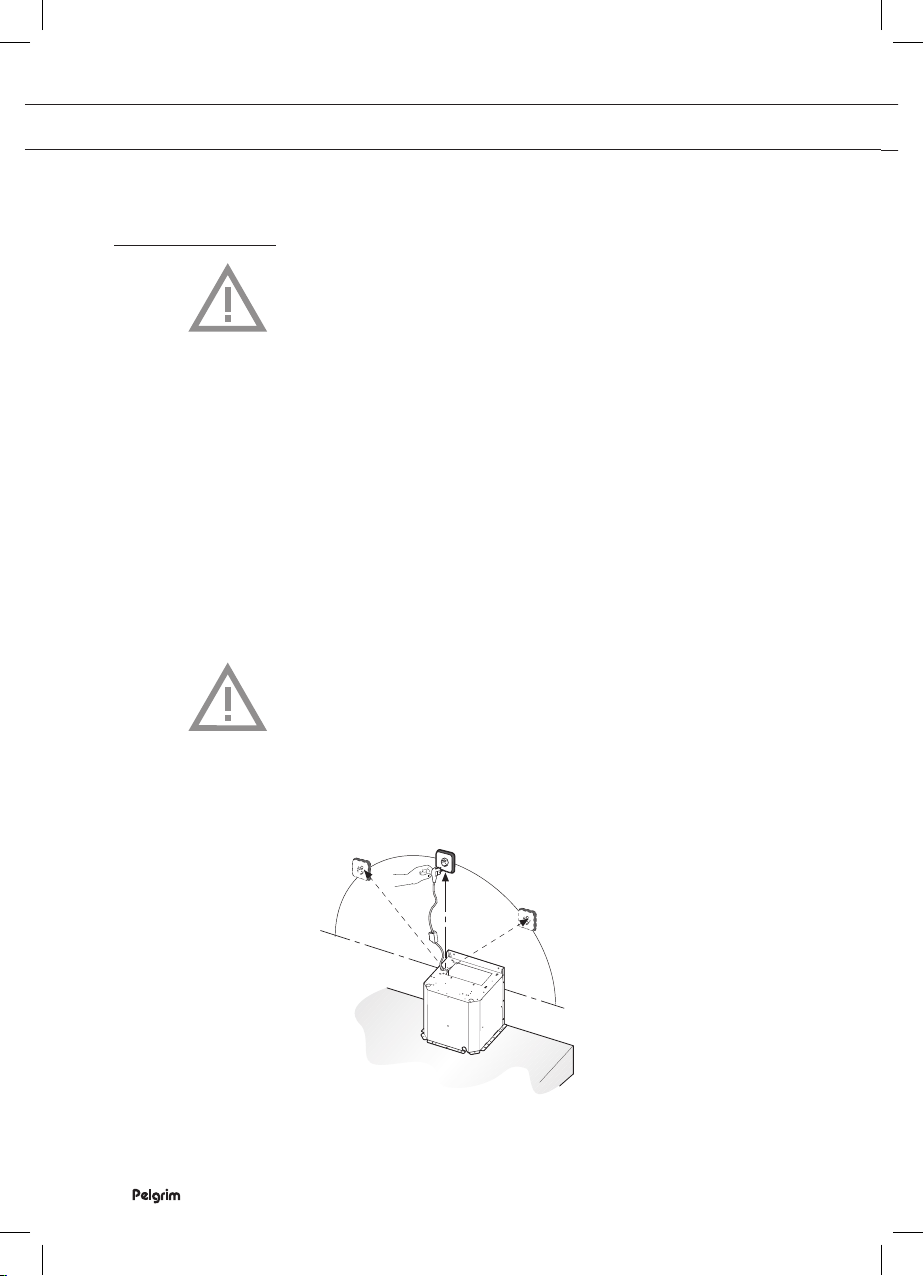

Deze afzuigkap is voorzien van een aansluitstekker. Installeer
de afzuigkap zodanig dat de stekker bereikbaar blijft. Plaats de
wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.
Let op:
Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een
omnipolaire schakelaar met een contactafstand van minimaal 3 mm in
de toevoerleiding wordt aangebracht.
max 130 cm

NL 11
INSTALLATIE
Montage
1. Schroef de afzuigkap op de muur met de pluggen en schroeven (A).
2. Fixeer de afzuigkap hierna door de schroeven (B) te plaatsen.
3. Plaats de bevestigingsbeugel van de bovenste koker op de
muur (C).
4. Sluit de afvoerpijp aan.
5. Steek de stekker in de wandcontactdoos.
▷Zorg dat er geen spanning op de wandcontactdoos staat!
6. Plaats de bovenste koker (D) in de onderste koker (E).
7. Laat de kokers verzinken in de afzuigkap.
8. Klap de bovenste koker om de wandbeugel en schroef deze vast
aan de bevestigingsbeugel met de schroeven (F).
C
D
E
B
F

NL 12
BIJLAGE
Afvoeren
Verpakking en toestel afvoeren
Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame
materialen. Dit toestel moet aan het eind van zijn levenscyclus op
verantwoorde wijze worden afgevoerd. De overheid kan u
hieromtrent informatie verschaffen.
De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:
• karton;
• polyethyleenfolie (PE);
• CFK-vrij polystyreen (PS-hardschuim).
Deze materialen op verantwoorde wijze en conform de
overheidsbepalingen afvoeren.
Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool
van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het
apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil
mag worden gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht of naar
een verkooppunt dat deze service verschaft.
Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk
negatieve gevolgen voor het milieu en de gezondheid die door een
ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen
waaruit het apparaat bestaat, teruggewonnen kunnen worden om een
aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

FR 3
SOMMAIRE
Votre hotte cheminée
Description 4
Introduction 4
Sécurité
Systèmes d’évacuation 5
Utilisation
Commandes 6
Entretien
Nettoyage 7
Filtres à graisse 8
Filtre à charbon 8
Eclairage 8
Installation
Généralités 9
Raccordement électrique 10
Montage 11
Annexe
Mise au rebut 12

FR 4
Introduction
Ce mode d’emploi offre une vue d’ensemble rapide de toutes les
fonctions de l’appareil. Il contient des informations relatives aux
consignes de sécurité et à l’entretien de l’appareil.
Conservez ce mode d’emploi et le guide d’installation.
Ils peuvent être utiles aux futurs utilisateurs de l’appareil.
Veuillez lire les consignes de sécurité fournies
séparément avant d’utiliser l’appareil !
Description
1. Commutateur d’arrêt
2. Ventilateur position 1
3. Ventilateur position 2
4. Ventilateur position 3
5. Marche/arrêt de l’éclairage
VOTRE HOTTE CHEMINÉE
0
4
35 2
1

FR 5
Systèmes d’évacuation
En fonction du modèle, la hotte aspirante
peut être raccordée de deux manières :
1. A un conduit.
Les vapeurs de cuisson extraites par
aspiration sont évacuées vers l’extérieur
une fois les particules de graisse filtrées.
Cette méthode est préférable.
2. Par recyclage. Lorsque la hotte est
raccordée à une hotte de recyclage,
les particules grasses et les odeurs des
vapeurs de cuisson extraites sont filtrées.
L'air aspiré n'est pas évacué à l'extérieur,
mais recyclé dans la cuisine. Dans ce cas,
il convient d'installer un filtre à charbon.
Attention ! Le filtre à charbon doit être
commandé séparément.
SÉCURITÉ

FR 6
Commandes
Marche et arrêt de la ventilation
1. Appuyez sur la touche de vitesse (2, 3 ou 4).
▷La hotte aspirante est activée en fonction de la position
sélectionnée.
2. Appuyez sur la touche de désactivation (1).
▷Le ventilateur est désactivé.
Marche et arrêt de l’éclairage
1. Appuyez sur la touche d’éclairage (5).
▷L’éclairage s'allume.
2. Appuyez encore sur la touche d’éclairage (5).
▷L’éclairage s'éteint.
UTILISATION
0
4
35 2
1

FR 7
Nettoyage
Attention !
• Avant toute intervention d'entretien, isolez la hotte de l'alimentation
électrique en débranchant l'appareil ou en coupant le courant au
compteur.
• La hotte doit être nettoyée régulièrement (au moins aussi souvent
que les filtres à graisse), à l'intérieur comme à l'extérieur. Ne pas
utiliser de produit abrasif. Ne pas utiliser d’alcool !
• Le non respect des recommandations de base pour le nettoyage
de la hotte aspirante et le nettoyage/remplacement des filtres peut
être à l'origine d'un incendie. Nous conseillons par conséquent de
respecter ces instructions.
• Le constructeur décline toute responsabilité en cas de détérioration
du moteur ou d’incendie lié à un entretien négligé ou au non
respect des consignes de sécurité précédemment mentionnées.
Hotte aspirante
• Nettoyez la hotte aspirante avec de l'eau savonneuse et un chiffon
doux.
• Rincez ensuite à l'eau claire. N'utilisez pas de produits de nettoyage
agressifs comme la soude.
• Frottez la peinture de votre hotte à la cire pour qu'elle conserve son
brillant.
Hottes à cheminée en acier inoxydable
• Ne pas utiliser d'éponge à récurer.
• Frotter la cheminée en acier inoxydable avec un produit d'entretien
adapté à ce matériau.
Filtres à graisse métalliques
• Ils doivent être nettoyés une fois par mois.
• Nettoage avec des détergents non agressifs, à la main ou dans le
lave-vaisselle à faible température et cycle rapide.
• Les ouvertures doivent être orientées vers le bas dans le lave-
vaisselle pour permettre à l’eau de s’écouler.
• Les filtres en aluminium ternissent légèrement sous l'effet du
passage au lave-vaisselle. Ceci est normal et n'affecte pas leur
performance.
ENTRETIEN

FR 8
Filtres à graisse
Dépose des filtres à graisse
1. Tirez le filtre à graisse vers vous et inclinez-le vers l'avant et vers
le bas.
Filtre à charbon
Remplacement du filtre à charbon
Vous devez toujours utiliser un filtre à charbon lorsque la hotte n’est
pas raccordée à un conduit.
1. Dépose des filtres à graisse.
2. Fixez les filtres à charbon sur le moteur.
3. Remplacez les filtres à graisse.
Remarque :
• Le charbon actif sature après une utilisation plus ou moins
prolongée, selon le type de cuisson et la fréquence de nettoyage
du filtre à graisse.
• Le filtre à charbon doit toutefois être remplacé au moins tous les
4 mois.
• Les filtres à charbon ne sont pas lavables pour réutilisation.
Le charbon saturé ne présente pas de menace pour
l'environnement. Changez le filtre régulièrement.
Éclairage
Changement d’ampoules
Remarque : Coupez le courant électrique !
▷Débranchez la fiche de la prise de courant ou coupez le courant
à l’aide du disjoncteur du compteur électrique.
1. Dépose des filtres à graisse.
2. Remplacer l’ampoule par une nouvelle de même puissance.
3. Remplacez les filtres à graisse.
Ampoule Absorption Culot Voltage Dimension Code ILCOS
40
120
120
10
10
G
E
H
P
L
340
599
205
100
400
120
16
270
522
365
502
M
2,5 W E14 220-240 V 102 x 35 mm DRBB/C-3-220-240
E14-35/102
ENTRETIEN

FR 9
INSTALLATION
Généralités
Cet appareil doit être raccordé au secteur par un installateur agréé,
connaissant et appliquant les consignes de sécurité. L'appareil est
conforme aux directives européennes.
Information importante :
• La distance entre le point le plus bas de la hotte aspirante et la
table de cuisson à gaz doit être de 65 cm au minimum. Dans le
cas d'une table électrique, céramique ou à induction, la distance
minimale est de 50 cm.
• Si la hotte aspirante est raccordée à un conduit d'évacuation
existant, aucun autre appareil ne doit y être raccordé (chauffe-eau
ou poêle).
• Prenez en compte les réglementations en vigueur concernant
l’aération des appareils à gaz.
• Un conduit d’évacuation court et un nombre limité de coudes
assurent un meilleur fonctionnement de la hotte.
• Vérifiez avant de percer que vous ne risquez pas d'endommager un
tuyau d'installation.
• Le diamètre du tuyau de raccordement de la hotte est de 120 ou
150 mm. Il est conseillé d'utiliser un tuyau d''évacuation d'aussi
grand diamètre que possible.
• Le matériel d'installation livré avec la hotte d'aspiration convient
pour les murs en béton armé et en briques. Certains types de murs
nécessitent des chevilles et des vis spéciales.

FR 10
INSTALLATION
Raccordement
Connexion électrique
• L’appareil est construit en classe I.
• Cet appareil est équipé d’une fiche avec terre, qui doit être
branchée dans une prise murale raccordée à la terre.
Vérifiez que la tension indiquée sur la plaque signalétique correspond à
celle de votre alimentation secteur.
L’appareil doit être raccordé au secteur comme suit :
• MARRON = L tension
• BLEU = N neutre
• VERT/JAUNE = terre
Cette hotte aspirante est équipée d’une fiche de raccordement.
Installez la hotte de manière à ce que la prise soit accessible.
Placez la prise murale de préférence hors de vue et derrière la gaine
décorative.
Attention !
Si vous réalisez un raccordement fixe, veillez à ce qu'un commutateur
bipolaire avec un passage d'air d'au moins 3 mm soit installé sur la ligne
d'alimentation.
max 130 cm
