Pelgrim RSK995RVS/P02 User manual

Handleiding
Afzuigkap
Notice d’utilisation
Hotte cheminée
Bedienungsanleitung
Dunstabzugshaube
Instructions for use
Cooker hood
RSK995RVS

NL 4
NL Handleiding NL 3 - NL 13
FR Notice d’utilisation FR 3 - FR 13
DE Anleitung DE 3 - DE 13
EN Manual EN 3 - EN 13
Gebruikte pictogrammen - Pictogrammes utilisés
Benutzte Piktogramme - Pictograms used
Belangrijk om te weten - Important à savoir
Wissenswertes - Important information
Tip - Conseil - Tipp - Tip

NL 3
INHOUD
Uw schouwkap
Beschrijving 4
Inleiding 4
Veiligheid
Afvoersystemen 5
Gebruik
Bediening 6
Onderhoud
Reinigen 8
Vetfilters verwijderen 9
Het koolstoffilter vervangen 9
Verlichting 9
Installatie
Algemeen 10
Elektrische aansluiting 11
Montage van de schouwkap 12
Bijlage
Verpakking en toestel afvoeren 13

NL 4
UW SCHOUWKAP
Beschrijving
AVerlichting
BUitschakelen
CVentilatorstand 1
DVentilatorstand 2
EVentilatorstand 3 / intensiefstand
F Timer
Inleiding
Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van
alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw
veiligheid en over het onderhoud van het toestel.
Bewaar de gebruiksaanwijzing en het installatievoorschrift.
Een eventueel volgende gebruiker van dit toestel kan daar zijn
voordeel mee doen.
BACDE F

NL 5
Lees voor gebruik eerst de separate
veiligheidsinstructies.

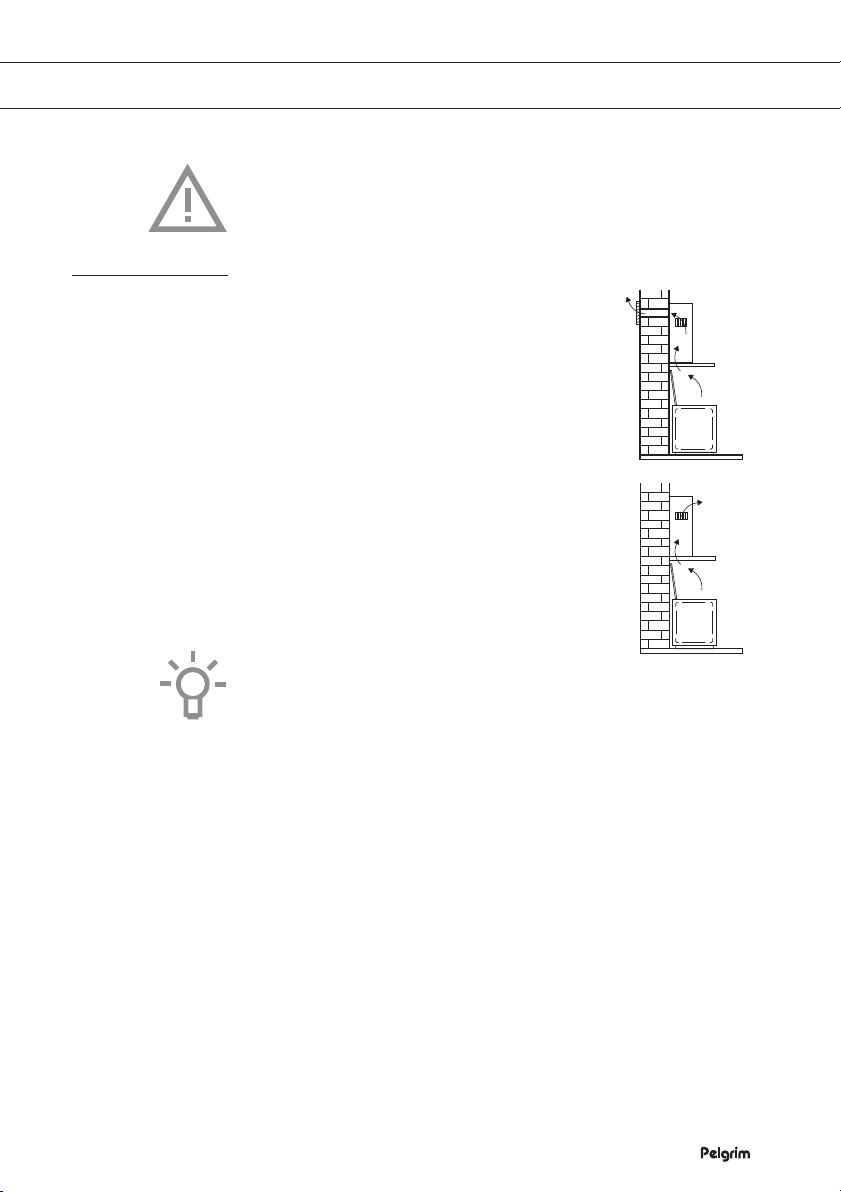

Afvoersystemen
De afzuigkap kan, afhankelijk van
het model, op twee manieren worden
aangesloten:
1. Als afzuigkap op een afvoerkanaal.
De aangezogen en gefilterde kookdampen
worden naar buiten afgevoerd. Dit is de
beste manier!
2. Als recirculatie afzuigkap. De vetdeeltjes
en de geur uit de aangezogen
kookdampen worden gefilterd.
De aangezogen lucht wordt niet afgevoerd
maar teruggeblazen in de keuken. U moet
dan wel een koolstoffilter plaatsen.
Let op! Het koolstoffilter moet apart besteld worden.
VEILIGHEID

NL 6
GEBRUIK

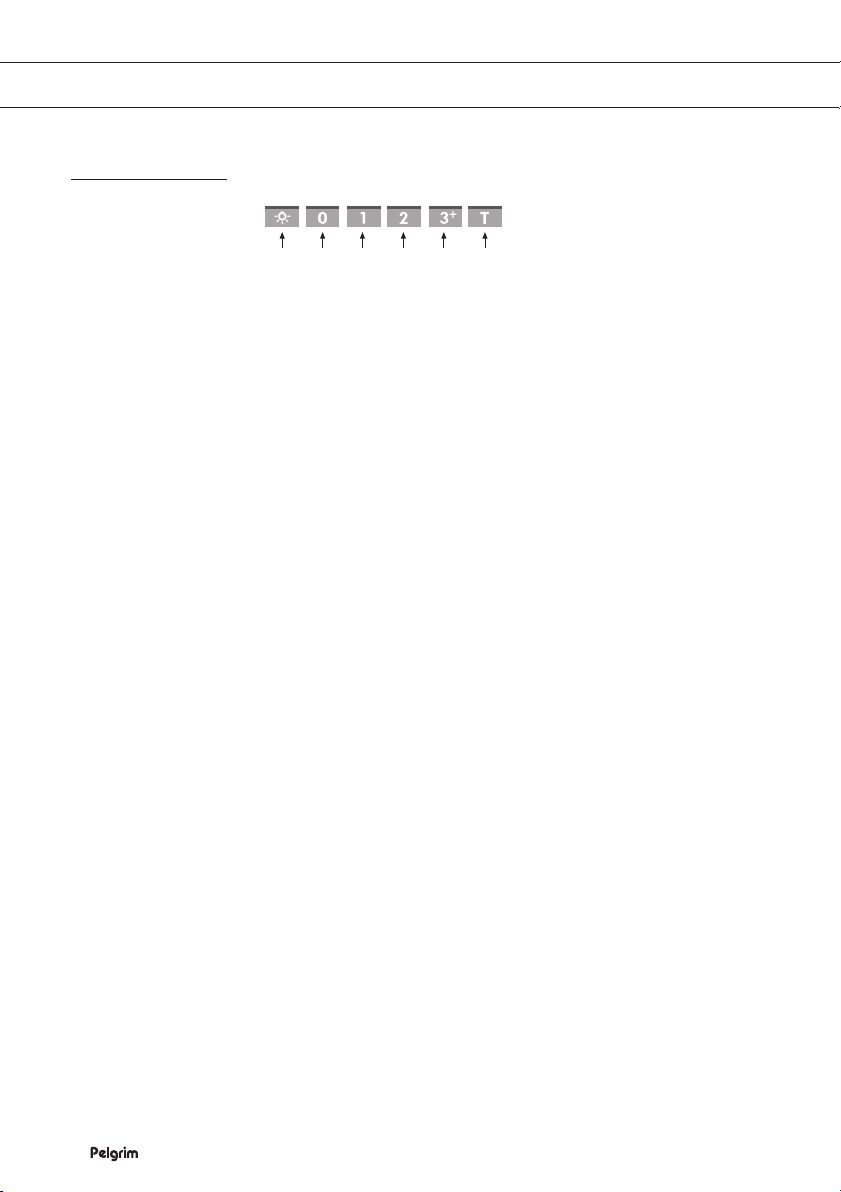

Bediening
Ventilator in- en uitschakelen
1. Druk op de snelheidstoetsen C, D of E.
• De afzuigkap schakelt in op de corresponderende stand.
2. Druk op de uitschakeltoets B.
• De ventilator schakelt uit.
Intensiefstand
U kunt de afzuigkap tijdelijk in de hoogste stand inschakelen,
bijvoorbeeld om snel de geur af te voeren als er iets aangebrand is.
1. Druk 2 seconden op toets E om de intensiefstand in te schakelen.
• De afzuigkap schakelt gedurende 10 minuten in op de hoogste
stand en keert daarna terug naar de oorspronkelijke stand.
Verlichting in- en uitschakelen
1. Druk op de verlichtingstoets A
• De verlichting gaat branden.
2. Druk nogmaals op de toets A.
• De verlichting gaat uit.
Timer
1. Druk op toets F.
• De timer wordt ingeschakeld. De afzuigkap blijft 15 minuten
ingeschakeld op de ingestelde stand. Daarna schakelt de afzuigkap
uit.
2. Druk opnieuw op de toets F.
• De timer wordt uitgeschakeld.
BACDE F

NL 7
GEBRUIK
Clean air
1. Druk (in uitgeschakelde stand) 2 seconden op toets F.
• De Clean air functie is geactiveerd.
De afzuigkap wordt elk uur 10 minuten ingeschakeld. Tijdens het
afzuigen knipperen toets C en toets F.
Na 10 minuten schakelt de afzuigkap uit en blijft toets F continu
branden.
Vervangen filters
• Als toets A langszaam knippert dienen de vetfilters gereinigd
te worden. Als toets A snel knippert dienen de koolstoffilters
vervangen te worden.
Reset de besturing na het vervangen of reinigen van de filters.
1. Druk 5 seconden op de verlichtingstoets A.
• Toets A stopt met knipperen.

NL 8
Reinigen
Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van
het elektriciteitsnet af door de stekker weg te trekken of door de
hoofdschakelaar van de woning uit te schakelen. De kap moet
regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste
met dezelfde regelmaat waarmee de vetfilters gereinigd worden).
Gebruik geen producten die schuurmiddelen bevatten.
Gebruik geen alcohol!
Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van
het apparaat en het reinigen of vervangen van de filters niet opvolgt,
kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor schade aan de motor of schade
ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud
of niet opvolgen van de bovengenoemde veiligheidsvoorschriften.
Afzuigkap
Maak de afzuigkap schoon met een sopje en een zachte doek.
Daarna met schoon water nabehandelen. Gebruik geen agressieve
schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de
afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft.
Roestvrijstalen schouwkappen
Behandel roestvrijstalen schouwkappen niet met schuursponsjes of
andere schuurmiddelen. Behandel na met een niet schurend, niet
polijstend middel en poets met de structuur van het roestvrijstaal mee.
Metalen vetfilters
Metalen filters moeten eenmaal per maand worden gereinigd (of als de
filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft)
met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine
op lage temperaturen en met een kort programma. Plaats de vetfilters
met de openingen naar beneden in de vaatwasmachine zodat het water
eruit kan lopen. Aluminium vetfilters worden door de reinigingsmiddelen
in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet.
ONDERHOUD

NL 9
Vetfilters
Vetfilters verwijderen
Schakel de netspanning uit! Neem de stekker uit het stopcontact of zet
de schakelaar in de meterkast op nul. Verwijder de drie panelen.
Trek het vetfilter naar u toe en kantel het naar voren omlaag.
Koolstoffilter
Het koolstoffilter vervangen
Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op een
afvoerkanaal.
1. Verwijder de drie panelen.
2. Verwijder de vetfilters.
3. Bevestig de koolstoffilters aan de motor.
4. Plaats de vetfilters.
Belangrijk:
• De verzadiging van het filter is afhankelijk van de intensiteit van
het gebruik, de manier van koken en de regelmaat waarmee de
vetfilters worden schoongemaakt.
• Het koolstoffilter moet minimaal iedere vier maanden worden
vervangen.
• Koolstoffilters zijn niet uitwasbaar voor hergebruik. Verzadigd
koolstof is niet milieuvriendelijk, vervang het filter tijdig.
Verlichting
• De verlichting van de afzuigkap maakt gebruik van LED-technologie.
• Dankzij LED lampen bent u verzekerd van optimale verlichting,
een levensduur tot 10 keer langer dan gewone lampen en een
energiebesparing tot 90%.
• Neem voor het vervangen van LED verlichting contact op met
de technische dienst.
ONDERHOUD

NL 10
INSTALLATIE
Algemeen
De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd
door een erkend installateur, die de juiste veiligheidsvoorschriften kent
en toepast. Het apparaat voldoet aan de Europese voorschriften.
Belangrijk om te weten:
• De afstand tussen het laagste punt van de afzuigkap en een
gaskookplaat moet minimaal 55 cm bedragen. Bij een elektrische,
keramische of inductiekookplaat moet deze afstand minimaal
45 cm zijn.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal,
mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals
een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking
tot de beluchting van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de
werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen
installatieleiding(en) aanwezig is (zijn).
• De aansluitpijp van de schouwkap heeft een diameter van 120
of 150 mm. Het beste is de afvoerpijp met de grootst mogelijke
diameter uit te voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is
geschikt voor versterkt beton en bakstenen muren. Voor bepaalde
wanden heeft u speciale pluggen en schroeven nodig.

NL 11
INSTALLATIE
Aansluiting
Elektrische aansluiting!
Dit is een (isolatie) klasse II (dubbel geïsoleerd) toestel. Het snoer
hoeft derhalve niet op een geaard stopcontact aangesloten te
worden.
Controleer of de op het typeplaatje vermelde spanning overeen komt
met de spanning van de huisinstallatie.
De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:
BRUIN = L fase
BLAUW = N nul
Deze afzuigkap is voorzien van een aansluitstekker. Installeer
de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de
wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker.
Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er
een omnipolaire schakelaar met een contactafstand van minimaal 3 mm
in de toevoerleiding wordt aangebracht.
max 80 cm

NL 12
INSTALLATIE

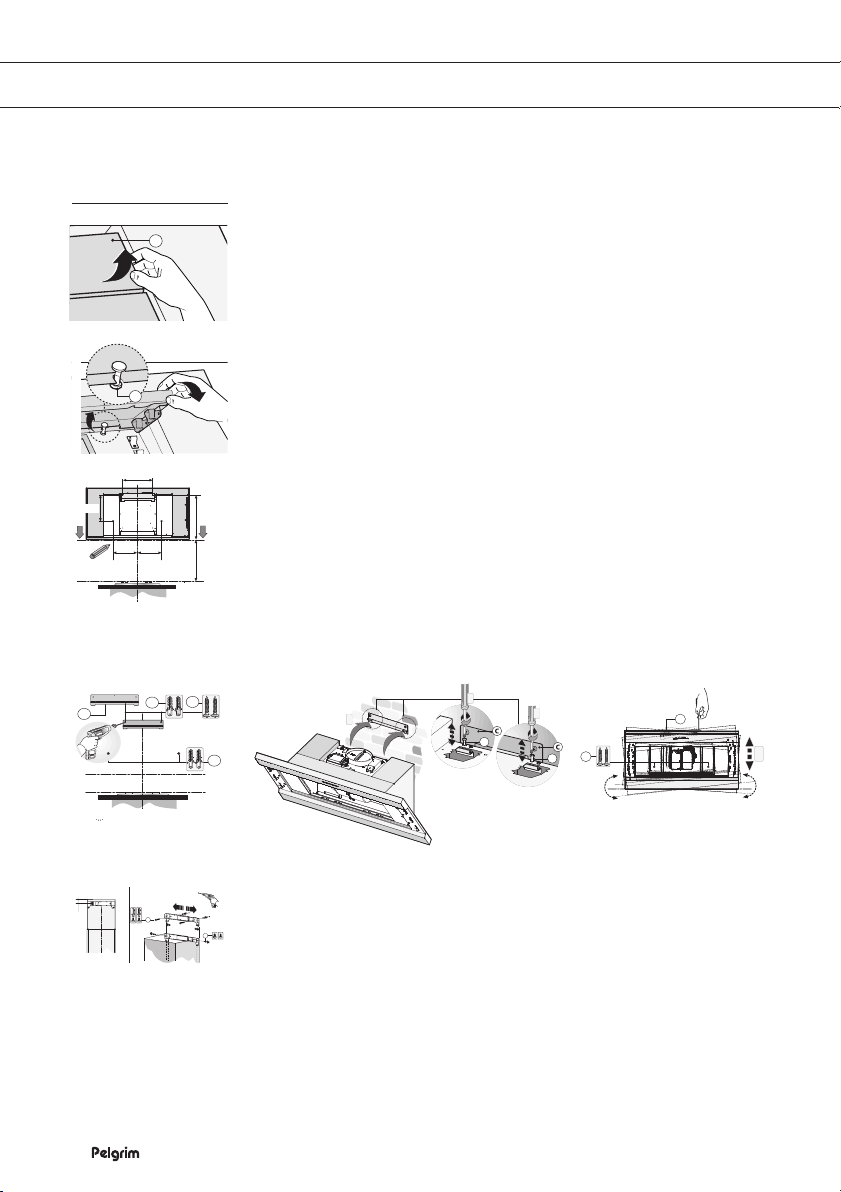

Montage
• Verwijder de panelen.
• Boor de gaten volgens het sjabloon.
• Schroef vervolgens de afzuigkap op de muur met de pluggen en
schroeven.
• Plaats de bevestigingsbeugel van de bovenste koker op de muur
tegen het plafond.
• Sluit de afvoerpijp aan.
Steek de stekker in de wandcontactdoos. Zorg dat er geen
spanning op de wandcontactdoos staat!
• Plaats de bovenste koker in de onderste koker.
• Laat de kokers verzinken in de afzuigkap.
• Klap de bovenste koker om de wandbeugel en schroef deze vast
aan de bevestigingsbeugel met de schroeven.
A
N
210 450
388.5
260
210
232.5
B
C
A
A
D
D
2
2
1
20
A
B
B
D
3
A
N

NL 13
BIJLAGE
Afvoeren
Verpakking en toestel afvoeren
Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame
materialen. Dit toestel moet aan het eind van zijn levenscyclus op
verantwoorde wijze worden afgevoerd. De overheid kan u
hieromtrent informatie verschaffen.
De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:
• karton;
• polyethyleenfolie (PE);
• CFK-vrij polystyreen (PS-hardschuim).
Deze materialen op verantwoorde wijze en conform de
overheidsbepalingen afvoeren.
Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool
van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het
apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil
mag worden gevoegd. Het toestel moet naar een speciaal centrum voor
gescheiden afvalinzameling van de gemeente worden gebracht of naar
een verkooppunt dat deze service verschaft.
Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk
negatieve gevolgen voor het milieu en de gezondheid die door een
ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen
waaruit het apparaat bestaat, teruggewonnen kunnen worden om een
aanmerkelijke besparing van energie en grondstoffen te verkrijgen.
Conformiteitsverklaring
Wij verklaren dat onze producten voldoen aan de van toepassing zijnde
Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn
vermeld in de normen waar naar wordt verwezen.

NL 14

FR 3
SOMMAIRE
Votre hotte cheminée
Description 4
Introduction 4
Sécurité
Systèmes d’évacuation 5
Utilisation
Commandes 6
Entretien
Nettoyage 8
Filtres à graisse 9
Filtre à charbon 9
Eclairage 9
Installation
Généralités 10
Raccordement électrique 11
Montage 12
Annexe
Mise au rebut 13

FR 4
VOTRE HOTTE CHEMINÉE
Description
A Éclairage
B Touche arrêt
C Ventilateur position 1
D Ventilateur position 2
E Ventilateur position 3/ Position intensité
F Minuterie
Introduction
Ce mode d’emploi offre une vue d’ensemble rapide de toutes les
fonctions de l’appareil. Il contient des informations relatives aux
consignes de sécurité et à l’entretien de l’appareil.
Conservez ce mode d’emploi et le guide d’installation.
Ils peuvent être utiles aux futurs utilisateurs de l’appareil.
BACDE F

FR 5
Veuillez lire les consignes de sécurité
fournies séparément avant d’utiliser
l’appareil !
Systèmes d’évacuation
En fonction du modèle, la hotte aspirante
peut être raccordée de deux manières :
1. A un conduit.
Les vapeurs de cuisson extraites par
aspiration sont évacuées vers l’extérieur
une fois les particules de graisse filtrées.
Cette méthode est préférable.
2. Par recyclage. Lorsque la hotte est
raccordée à une hotte de recyclage,
les particules grasses et les odeurs des
vapeurs de cuisson extraites sont filtrées.
L'air aspiré n'est pas évacué à l'extérieur,
mais recyclé dans la cuisine. Dans ce cas,
il convient d'installer un filtre à charbon.
Attention ! Le filtre à charbon doit être commandé séparément.
SÉCURITÉ

FR 6
UTILISATION
Commande
Marche et arrêt de la ventilation
1. Appuyez sur la touche de vitesse C, D ou E.
• La hotte aspirante est activée en fonction de la position
sélectionnée.
2. Appuyez sur la touche de désactivation B.
• Le ventilateur est désactivé.
Position intensité
Vous pouvez enclencher temporairement la hotte sur la position la plus
élevée, par exemple, pour évacuer rapidement des odeurs de brûlé.
1. Appuyez 2 minutes sur la touche E pour enclencher la position
intensive.
• La hotte fonctionnera pendant 10 minutes sur la position la plus
élevée pour revenir ensuite sur la position d’origine.
Marche et arrêt de l’éclairage
1. Appuyez sur la touche d’éclairage A.
• L’éclairage s’allume.
2. Appuyez encore sur la touche d’éclairage A.
• L’éclairage s’éteint.
Minuterie
1. Appuyez sur la touche F.
• La minuterie est activée. La hotte aspirante reste activée pendant
15 minutes sur la position sélectionnée. La hotte aspirante est
ensuite désactivée.
2. Appuyez de nouveau sur la touche F.
• La minuterie est désactivée.
BACDE F

FR 7
UTILISATION
Air propre
1. Appuyez (en position arrêt) pendant 2 secondes sur la touche F.
• La fonction Air propre est activée.
Chaque heure, la hotte aspirante se met en marche pendant 10
minutes. Pendant l’aspiration, les touches C et F clignotent.
Après 10 minutes, la hotte aspirante s’arrête tandis que la touche F
reste allumée.
Remplacement des filtres
• Lorsque la touche A clignote lentement, les filtres à graisses doivent
être nettoyés. Lorsque la touche A clignote rapidement, les filtres à
charbon doivent être remplacés.
Réinitialisez la commande après avoir remplacé ou nettoyé les filtres.
1. Appuyez pendant 5 secondes sur la touche A.
• La touche A cesse de clignoter.

FR 8
Nettoyage
Attention ! Avant toute intervention d'entretien, isolez la hotte de
l'alimentation électrique en débranchant l'appareil ou en coupant
le courant au compteur. La hotte doit être nettoyée régulièrement
(au moins aussi souvent que les filtres à graisse), à l'intérieur comme
à l'extérieur. Ne pas utiliser de produit abrasif.
Ne pas utiliser d’alcool !
Attention ! Le non respect des recommandations de base pour le
nettoyage de la hotte aspirante et le nettoyage/remplacement des filtres
peut être à l'origine d'un incendie. Nous conseillons par conséquent de
respecter ces instructions.
Le constructeur décline toute responsabilité en cas de détérioration du
moteur ou d’incendie lié à un entretien négligé ou au non respect des
consignes de sécurité précédemment mentionnées.
Hotte aspirante
Nettoyez la hotte aspirante avec de l'eau savonneuse et un chiffon
doux. Rincez ensuite à l'eau claire. N'utilisez pas de produits de
nettoyage agressifs comme la soude. Frottez la peinture de votre hotte
à la cire pour qu'elle conserve son brillant.
Hottes à cheminée en acier inoxydable
Ne pas utiliser d'éponge à récurer. Frotter la cheminée en acier
inoxydable avec un produit d'entretien adapté à ce matériau.
Filtres à graisse métalliques
Ils doivent être nettoyés une fois par mois (ou lorsque le système
d’indication de saturation des filtres – éventuellement présent sur
votre modèle – l'indique) avec des détergents non agressifs, à la main
ou dans le lave-vaisselle à faible température et cycle rapide. Les
ouvertures doivent être orientées vers le bas dans le lave-vaisselle
pour permettre à l’eau de s’écouler. Les filtres en aluminium ternissent
légèrement sous l'effet du passage au lave-vaisselle. Ceci est normal et
n'affecte pas leur performance.
ENTRETIEN
