OWNER’S MANUAL
Pro-Source Plus
Steel Pressure Tanks
©2010 1000000174 (Rev. 8/2/10)
Installation/Operation/Parts
For further operating, installation,
or maintenance assistance:
Call 1-262-728-5551
PENTAIR WATER
293 Wright Street
Delavan, WI 53115

Safety 2
READ AND FOLLOW
SAFETY INSTRUCTIONS!
This is the safety alert symbol. When you see
this symbol on your pump or in this manual,
look for one of the following signal words and be
alert to the potential for personal injury.
warns about hazards that will cause
serious personal injury, death or major property
damage if ignored.
warns about hazards that can cause
serious personal injury, death or major property
damage if ignored.
warns about hazards that will or can
cause minor personal injury or property damage if
ignored.
The label NOTICE indicates special instructions
which are important but not related to hazards.
Carefully read and follow all safety instructions in
this manual and on pump.
Keep safety labels in good condition.
Replace missing or damaged safety labels.
RULES FOR SAFE INSTALLATION
AND OPERATION
Read the Owner’s Manual and Rules for Safe
Operation and Installation Instructions carefully.
Failure to follow these Rules and Instructions could
cause serious bodily injury and/or property damage.
Install system according to local codes.
Always test water from well for purity before using.
Check your local health department for testing pro
cedure.
Before installing or servicing your tank, BE SURE
pump electric power source is disconnected.
BE SURE your pump electrical circuit is properly
grounded.
Remove bleeder orifices, air volume controls or
other air charging devices in existing system.
Hazardous pressure. To prevent possi-
ble serious or fatal injury and/or damage to equip-
ment, system pressure must be less than 100 pounds
per square inch (PSI) (Models PSP19, PSP32 and
PSP35) or 125 PSI (Models PSP50, PSP62, PSP85
and PSP119) under any circumstances. Failure to
follow this instruction can result in tank blowup. If
system discharge pressure can exceed listed pres-
sures, install a relief valve capable of passing the full
pump volume at listed pressures.
Hazardous pressure. Read owner’s
manual before attempting to install, operate, or
service this tank. To avoid possible equipment fail-
ure, severe injury, and property damage, do not
allow pump, tank, or piping system to freeze.
TPSP series tanks are identical
to PSP series tanks except for
color. All parts are the same.

General Information 3
GENERAL INFORMATION
All tanks are factory pre charged with air. When
installing tank, adjust pre charge to 2 PSI below
pump cut in pressure setting. To do this, bleed or
add air through valve on top of tank.
NOTICE: Transport and install tank in vertical posi
tion ONLY!
NOTICE: Always set pre charge with NO WATER in
tank.
Check pressure frequently with an accurate tire
pressure gauge until correct pressure has been
reached. For correct pre charge pressure settings,
see Chart 1, below.
CHART I
Tank Precharge Settings for use with PENTEK
INTELLIDRIVE Variable Frequency Drives
Set the pressure tank’s pre charge to 70% of the
system operating pressure. When using an external
set point as well as an internal set point, pre charge
the tank to 70% of the lower set point of the two.
Some applications may require a different percent
age when figuring the set point. Refer to your
PENTEK INTELLIDRIVE operator’s manual for
additional information.
NOTICE: Replace and tighten air valve cap if it is
removed for any reason. Failure to replace air cap
may allow loss of air pressure and eventually lead
to tank waterlogging and water cell failure.

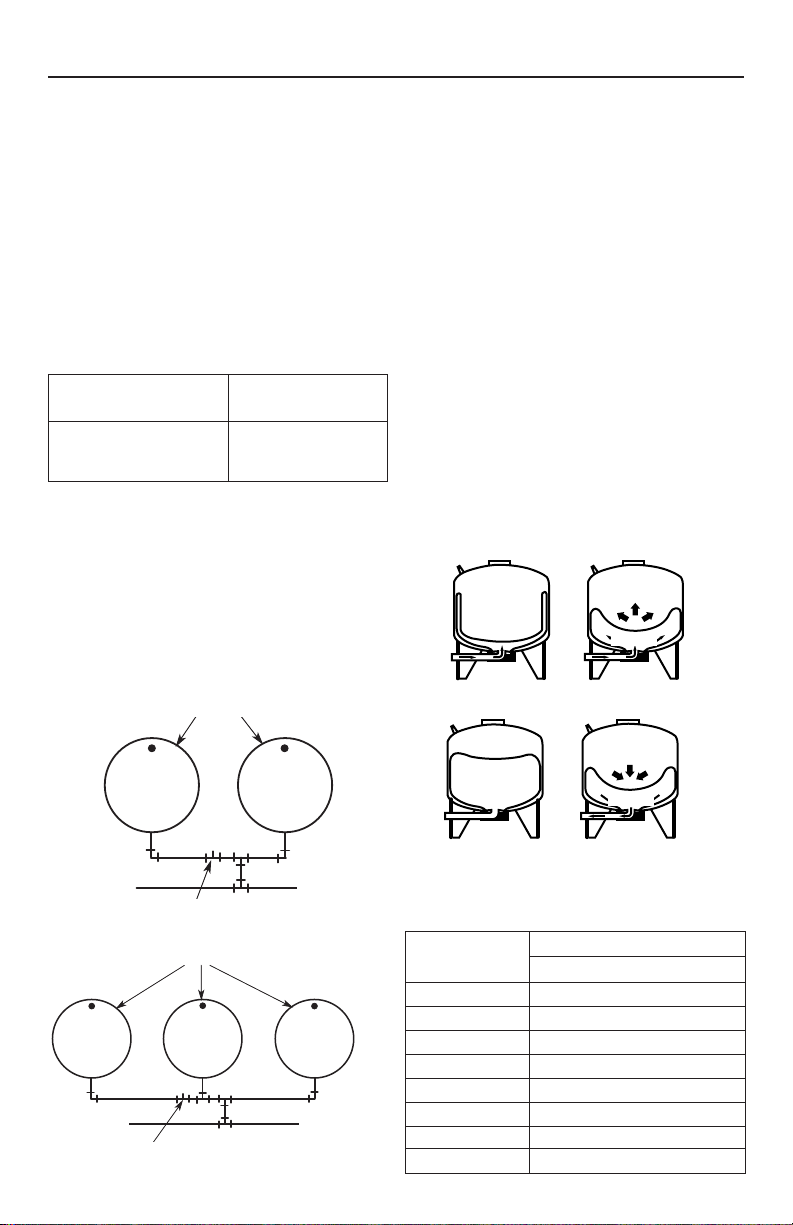

Pre charged storage tanks can be connected togeth
er to increase the supply of usable water (draw
down). Two tanks of the same size will double the
supply and three tanks will triple the supply. See
Figures No. 1A and 1B for typical installations of
this kind.
OPERATING CYCLE
1. Tank nearly empty air expands filling area
above vinyl water cell
(Fig. 2A).
2. Water begins to enter tank air is compressed
above water cell as it fills with water (Fig. 2B).
3. Pump up cycle completed air now com
pressed to cut off setting of pressure switch (Fig.
2C).
4. Water being drawn from tank compressed
tank air forces water out of water cell (Fig. 2D).
5. Water cell completely empty new cycle ready
to begin (Fig. 2A).
Pressure Switch Setting Tank Precharge (PSI)
20 40 PSI 18
30 50 PSI 28
40 60 PSI 38
Pressure Switch Setting (PSI)
Model 20-40 30-50 40-60
PSP19S T02 6.9 5.8 5.0
PSP19T T02 6.9 5.8 5.0
PSP32 T03 11.6 9.8 8.5
PSP35 T05 12.7 10.7 9.3
PSP50 T50 18.3 15.5 13.4
PSP62 T51 21.4 18.3 16.0
PSP85 T52 30.0 26.0 22.0
PSP119 TR50 41.3 35.4 31.0
From
Well To
Service
Tanks
Pressure Switch
From
Well
To
Service
Tanks
Pressure Switch
Figure 1A
Figure 1B
Figure 2
WATER
AB
WATER
WATER
CD
CHART II – Water Yield Per Pump Cycle
(drawdown) in Gallons

Installation 4
Connect system pipe to tank flange. Use plastic or
steel pipe as required. To prevent leaks, use Teflon
tape or Plasto Joint Stik1on male threads of all
threaded connections to tank.
NOTICE: To be sure that joint is not cross threaded
and that threads are clean, always make connec
tions by hand (without sealer) first. After making
sure that threads are clean, remove pipe, add Teflon
tape or Plasto Joint Stik, and remake connection.
Tighten by hand first; finish with pipe wrench for
tight seal.
NOTICE: When replacing a standard tank in a sub
mersible pump system, raise pump and discharge
pipe far enough to remove bleeder orifices in dis
charge pipe and plug tees. When replacing a stan
dard tank in a jet pump system, remove Air Volume
Control (AVC) and plug AVC port in pump.
In areas where the temperature is high for long
periods of time, the tank pre charge pressure may
increase. This may reduce the tank drawdown
(amount of water available per cycle). If this occurs,
reduce the pre charge pressure to two PSI below
the pump cut in setting of the pressure switch.
It is necessary to flush all air out of the piping sys
tem and water reservoir portion of the pre charged
tank. This is required on new installations, pumps
requiring repriming and pumps that have been dis
assembled for service. Do this as follows:
1. Open faucets furthest from tank and allow
pump to operate.
2. Air in the system will cause a sputtering flow;
allow faucets to run until you have a steady, air
free stream.
3. Open and close faucets repeatedly until you are
sure all air has been removed.
4. If stream does not become steady, air may be
leaking into the system; check for leaks in the
piping on the suction side of the pump.
1Lake Chemical Co., Chicago, Illinois
TO CHECK TANK AIR CHARGE
If drawdown (amount of water that comes out of
tank per pump cycle) decreases significantly, check
as follows:
1. To check air charge in tank, shut off electric
power to pump, open faucet near tank, and
drain completely.
2. At the air valve in top of tank, check air pres
sure with a standard tire gauge. Air pressure
should be 2 PSI below pump pressure switch
cut in setting.
3. If the air pressure is more than 2 PSI below the
cut in setting, add air to the tank. Use an air
compressor or a portable air storage tank.
4. Use soap or liquid detergent to check for air
leaks around air valve. Continuous bubbling
indicates a leak. If necessary, install new core in
air valve. This is the same as those used for
automobile tubeless tires.
TO CHECK PUMP PRESSURE
SWITCH SETTING
1. To check pressure switch setting, disconnect
power to pump at supply panel (but be sure to
leave pressure switch connected to power sup
ply wires).
2. Remove pressure switch cover.
3. Open a faucet near tank.
4. Bleed pressure down until pressure switch con
tacts close; immediately close faucet.
5. Check pressure at valve with standard tire
gauge or with pump pressure gauge (if sup
plied).
6. Pressure gauge should read 2 PSI below pump
cut in setting (28 PSI for 30 50 switch, 18 PSI
for 20 40 switch, etc.) If not:
A. Adjust switch according to switch manufac
turer’s instructions.
Maximum Capacity Tank Tank Tank Discharge
Model U.S. Gallons Diameter Height Tapping
PSP19S T02 19 20" 22" 1"
PSP19T T02 19 16" 27 1/2" 1"
PSP32 T03 32 16" 42 3/4" 1"
PSP35 T05 35 20" 32 3/4" 1"
PSP50 T50 50 24" 32 1/2" 1 1/4"
PSP62 T51 62 24" 39 1/8" 1 1/4"
PSP85 T52 85 24" 50 1/2" 1 1/4"
PSP119 TR50 119 24" 68" 1 1/4"
SPECIFICATIONS

Installation 5
B. Reconnect power supply to pump and pump
up pressure in system.
C. Disconnect power supply to pump again and
re check switch setting.
D. Repeat until pressure switch starts pump
within ±1 PSI of proper setting.
E. If cut in setting is too low, system will rattle
or develop water hammer when pump starts.
F. Cut out setting is not as critical as cut in set
ting. Make sure that pump will stop running
in a reasonable time. If it does not, cut out
setting may need to be adjusted down slight
ly. Be sure that after readjustment, system
does not rattle or hammer on startup.
7. Re check tank air pre charge to be sure it is 2
PSI below pump pressure switch cut in setting
(see Page 3).
TESTING FOR WATER CELL
LEAKAGE
1. Disconnect power to pump.
2. Drain all water from tank water cell by opening
faucet closest to tank.
3. Remove valve cap from valve and release all
pressure possible by depressing valve core.
When air stops coming from valve, remove
valve core to release remaining pressure.
4. Disconnect piping from elbow on tank flange.
5. Carefully turn tank upside down or lay it on its
side.
Retained water in tank may
cause sudden weight shift when lowering.
Support tank so that it cannot fall when being
lowered or inverted.
6. If water cell leaks, water will run out of valve. If
so, replace water cell.

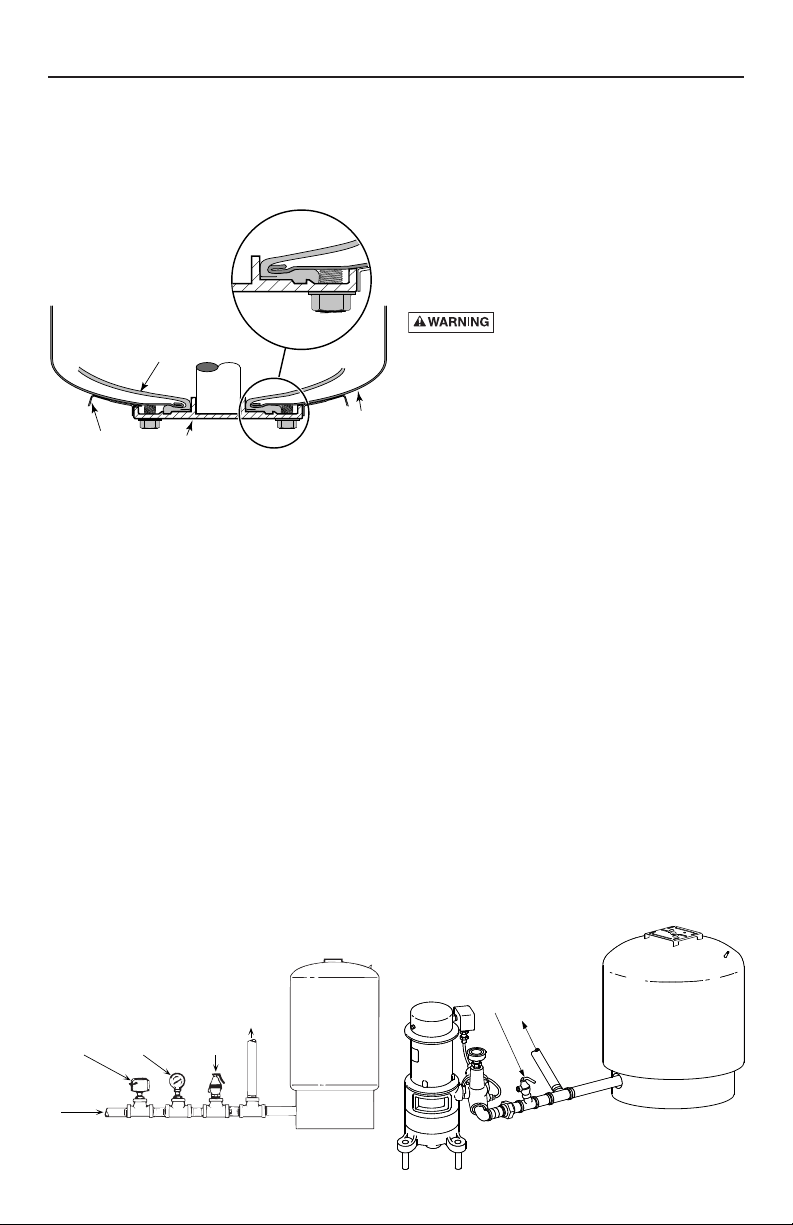

WATER CELL REPLACEMENT
To be sure cover flange cannot blow
off of tank, release all air from system before re-
moving nuts from cover flange.
1. Disconnect power to pump.
2. Follow steps 2 through 5 under “Testing For
Water cell Leakage”, above.
3. Remove nuts from tank cover flange. Tap cover
flange to break seal and remove. Base will
come off with flange.
4. Water cell will not come out in one piece. Hold
water cell with pliers and cut wherever conve
nient with single edge razor blade or sharp
knife. Continue holding and cutting until water
cell is removed.
5. Clean and dry inside of tank.
6. Before water cell can be inserted into tank, it
must be tightly rolled up as follows:
A. Place water cell on clean surface with open
ing to one end and flatten to force air out.
Pull ends out flat (see Figure 3).
B. To get tightest possible wrap, start on one
side at top and TIGHTLY roll water cell diag
onally to other side (see Figure 4). To force
out as much air as possible, be sure to roll
toward water cell neck opening.
7. To help insert water cell, sprinkle outside of it
with talcum powder. With tank on its side, push
tightly rolled water cell into tank, hooking water
cell neck ring over edge of tank head.
8. Insert arm in water cell and push sidewalls out
ward. It is not necessary to remove all wrinkles
from water cell.
NOTICE: Don’t push water cell into tank further
than its own length. In a large tank, water cell
can slip out of reach if pushed too far.
9. Clean tank head sealing surface and lip ring
groove of cover flange.
10. Pull lip ring of water cell through tank opening
and seat it against tank head.
Figure 3 – Force all air out of water
cell
Figure 4 – Roll diagonally toward neck
2846 0597
2847 0597
Pull ends out flat
Roll Diagonally

Installation 6
11. Clean sealing surface and groove of cover
flange; place on tank (see Figure 5). Be sure to
capture the base with the flange (the tabs on the
base fit the notches on the flange).
NOTICE: Be sure discharge port lines up with
hole in base.
12. NOTICE: Tighten nuts as follows:
A. Hand tighten all nuts.
B. Tighten one nut snug.
C. Tighten opposite nut snug.
D. Proceed, tightening opposite pairs of nuts to
a snug fit.
E. Recheck all nuts, using same pattern. Be sure
all nuts are tight and that you have a good
seal.
NOTICE: Do not overtighten; you may twist
studs off of tank. If you have a torque
wrench, tighten to 85 inch pounds torque.
13. Stand tank on feet and reconnect piping.
14. Recharge tank to proper air pressure (see
Page 4).
15. Prime pump (see pump owner’s manual).
AIR VALVE REPLACEMENT
Hazardous Pressure. To be sure air
valve and core cannot blow out of tank, release all
air pressure from tank before removing valve core
or valve.
1. Disconnect power to pump.
2. Drain ALL water in system by opening faucet
closest to tank.
3. Depress valve core to release ALL air pressure
in tank. When air stops coming out of valve,
remove core from inside of valve to release
remaining pressure.
4. Unscrew valve from tank and install new valve.
Do not overtighten.
5. Recharge tank (see Page 4), turn on power, fill
system, and tank is ready for service.
To service
Pressure
Relief Valve
Pressure
Gauge
Pressure
Switch
From Well
160 0893
To Service
Pressure
Re ief Valve
Tank with Submersible Pump Tank with Multi-Stage Pump
PIPING CONNECTIONS
SUBMERSIBLE AND MULTI-STAGE INSTALLATIONS
NOTE: When using metal pipe with plastic fittings use only
Teflon tape or Plasto-Joint Stik on male threads.

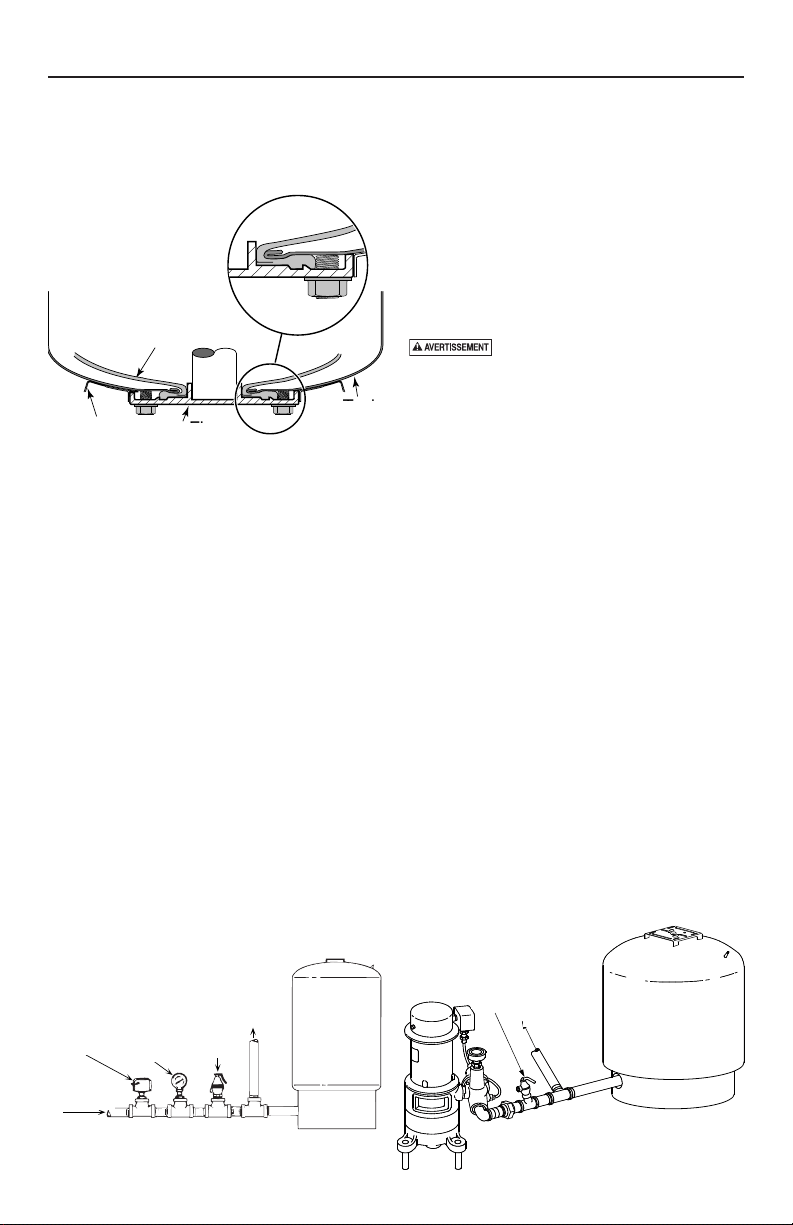

Figure 5 – Proper installation and
seating
Water
Cell
Tank
Wall
Cover Flange
3947 0401
Base

Repair Parts 7
5
4
1
2
3

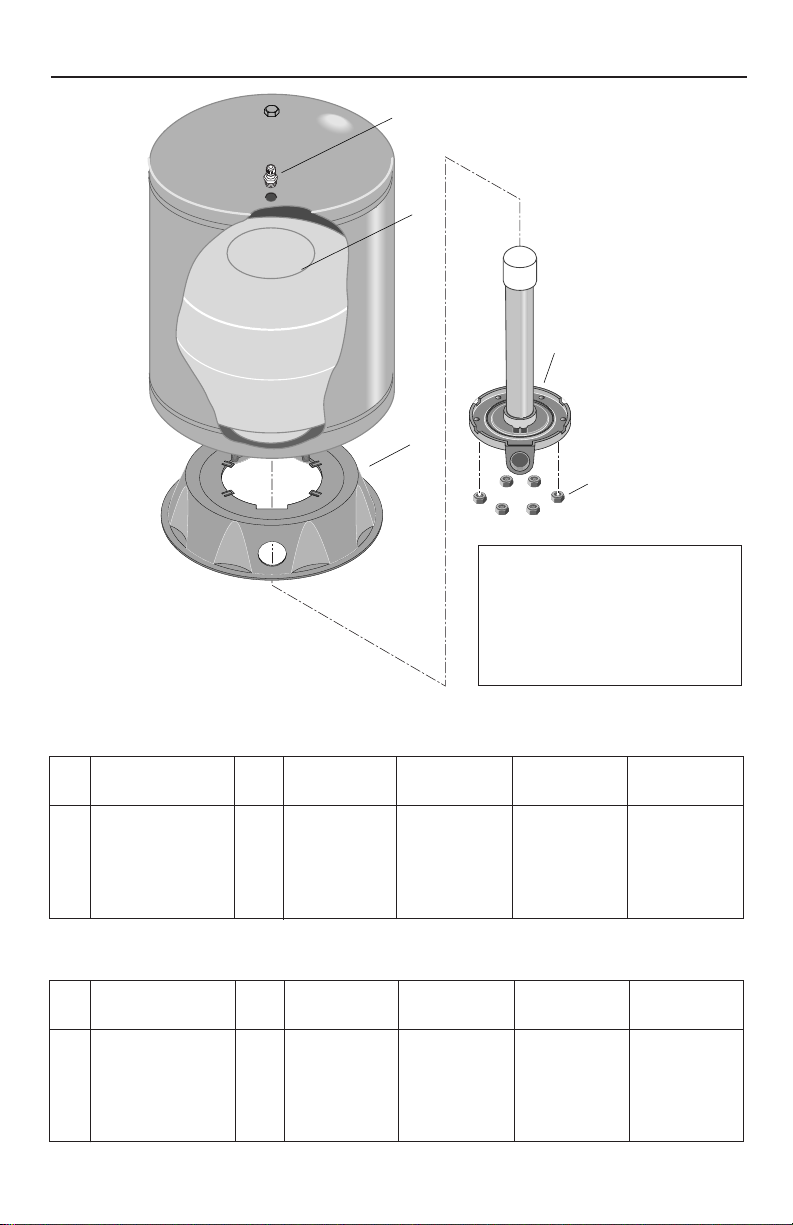

REPAIR PARTS LIST – Pro-Source Plus Tanks
Key Part No. PSP19S-T02 PSP19T-T02 PSP32-T03 PSP35-T05
No. Description Used 19 Gal. 19 Gal. 32 Gal. 35 Gal.
1 Air Valve with Cap 1 U212 266 U212 266 U212 266 U212 266
2 Water cell Vinyl 1 U20 8 U20 15S U20 15 U20 13L
3 Base 1 U31 505P U31 505P U31 505P U31 505P
4 Cover Flange 1 U31 511SS* U231 531 U231 532 U231 531
5 Flanged Nut
5/16 18 Hex 6 U36 202BT U36 202BT U36 202BT U36 202BT
* Does not require Stand Pipe.
* Does not require Stand Pipe.
Key Part No. PSP50-T50 PSP62-T51 PSP85-T52
PSP119-TR50
No. Description Used 50 Gal. 62 Gal. 85 Gal. 119 Gal.
1 Air Valve with Cap 1 U212 266 U212 266 U212 266 U212 266
2 Water cell Vinyl 1 U20 10 U20 14 U20 17 U20 20
3 Base 1 U31 512P U31 512P U31 512P U31 512P
4 Cover Flange 1 U31 510SS* U231 534 U231 533 U231 533
5 Flanged Nut
5/16 18 Hex 6 U36 202BT U36 202BT U36 202BT U36 202BT
Models
PSP19S-T02
PSP19T-T02
PSP32-T03
PSP35-T05
PSP50-T50
PSP62-T51
PSP85-T52
PSP119-TR50
TPSP series tanks are
identical to PSP series
tanks except for color.
All parts are the same.

8
LIMITED WARRANTY
PENTAIR WATER warrants to the original consumer purchaser (“Purchaser” or “You”) of the prod-
ucts listed below, that they will be free from defects in material and workmanship for the Warranty
Period shown below.
Product Warranty Period
Water Systems Products –
whichever occurs first:
jet pumps, small centrifugal pumps, 12 months from date of original installation, or
submersible pumps and 18months from date of manufacture
related accessories
PENTEK INTELLIDRIVE 12 months from date of original installation, or
18months from date of manufacture
Pro-Source™ Composite Tanks 5 years from date of original installation
Pro-Source™ Steel Pressure Tanks 5 years from date of original installation
Pro-Source™ Epoxy-Line Tanks 3 years from date of original installation
Sump/Sewage/Effluent Products 12 months from date of original installation, or
18months from date of manufacture
Our warranty will not apply to any product that, in our sole judgement, has been subject to
negligence, misapplication, improper installation, or improper maintenance. Without limiting the
foregoing, operating a three phase motor with single phase power through a phase converter
will void the warranty. Note also that three phase motors must be protected by three-leg,
ambient compensated, extra-quick trip overload relays of the recommended size or the warranty
is void.
Your only remedy, and PENTAIR WATER’s only duty, is that PENTAIR WATER repair or replace
defective products (at PENTAIR WATER’s choice).Youmust pay all labor and shipping charges
associated with this warranty and must request warranty service through the installing dealer as
soon as a problem is discovered. No request for service will be accepted if received after the
Warranty Period has expired. This warranty is not transferable.
PENTAIR WATER SHALL NOT BE LIABLE FOR ANY CONSEQUENTIAL, INCIDENTAL, OR
CONTINGENT DAMAGES WHATSOEVER.
THE FOREGOING WARRANTIES ARE EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS
AND IMPLIED WARRANTIES, INCLUDING BUT NOT LIMITED TO THE IMPLIED
WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. THE
FOREGOING WARRANTIES SHALL NOT EXTEND BEYOND THE DURATION EXPRESSLY
PROVIDED HEREIN.
Some states do not allowthe exclusion or limitation of incidental or consequential damages or
limitations on the duration of an implied warranty, so the above limitations or exclusions may not
apply to You. This warranty gives Youspecific legal rights and Youmay also have other rights
which vary from state to state.
This warranty supersedes and replaces all previous warranty publications.
PENTAIR WATER
293 Wright St., Delavan, WI 53115

MANUAL D’UTILISATION
Réservoirs sous pression
en acier Pro-Source Plus
Installation/Fonctionnement/Pièces
Pour plus de renseignements concernant
l’utilisation, l’installation ou l’entretien,
Composer le 1 [phone]
PENTAIR WATER
293 Wright Street
Delavan, WI 53115

Sécurité 2
Lire ces consignes de sécurité
et les suivre!
Ce symbole indique qu'il faut être prudent.
Lorsque ce symbole apparaît sur le système ou
dans ce Manuel, rechercher une des mises en garde
qui suivent car elles indiquent un potentiel possible de
blessures corporelles.
avertit d'un danger qui causera des
blessures corporelles, la mort ou des dommages
matériels importants si on l'ignore.
avertit d'un danger qui risque de causer
des blessures corporelles, la mort ou des dommages
matériels importants si on l'ignore.
avertit d'un danger qui causera ou qui
risquera de causer des blessures corporelles, la mort ou
des matériels importants si on l'ignore.
Le mot REMARQUE indique des instructions spéciales
et importantes n'ayant aucun rapport avec les dangers.
Lire attentivement toutes les consignes de sécurité
contenues dans ce Manuel ou sur le système.
Garder les étiquettes de sécurité en bon état; les rem-
placer si elles manquent ou si elles sont endommagées.
Règles pour une installation
et un fonctionnement en toute
sécurité
Pour une installation et un fonctionnement en toute
sécurité, lire attentivement les instructions et les règles
figurant dans le Manuel de l'utilisateur. Ne pas observ-
er ces recommandations risque de causer des blessures
corporelles graves et/ou des dommages matériels.
Installer le système conformément aux codes munici-
paux.
Avant d'utiliser le système, toujours faire tester l'eau du
puits pour s'assurer qu'elle est potable. S'adresser au
bureau municipal du Ministère de la santé pour ce test.
Avant d'installer ou de mettre en service le réservoir,
S'ASSURER que le courant électrique parvenant à la
pompe est coupé.
S'ASSURER que le circuit électrique de la pompe est
bien mis à la terre.
Déposer les purgeurs, les contrôleurs de volume d'air et
tous les dispositifs de charge d'air du système existant.
Pression dangereuse. Pour ne pas subir
de blessures graves, voire mortelles, et/ou pour ne pas
endommager l’équipement, la pression du système
doit toujours être inférieure à 100 lb/po2(modèles
PSP19, PSP32 et PSP35), ou 125 lb/po2(modèles
PSP50, PSP62, PSP85 et PSP119). Le réservoir risque
d’exploser si l’on ne respecte pas ces instructions. Si la
pression de refoulement du système risque de dépass-
er ces pressions, poser une soupape de sûreté pouvant
laisser passer tout le débit de la pompe aux pressions
indiquées.
Pression dangereuse. Lire le Manuel de
l'utilisateur avant d'essayer de poser, de faire fonction-
ner ou d'entretenir ce réservoir. Pour empêcher toute
panne possible de l'équipement, de graves blessures et
des dommages matériels, la pompe, le réservoir et les
tuyauteries ne doivent pas être exposés au gel.
ATTENTION
Les réservoirs de la série TPSP sont
identiques aux réservoirs de la série
PSP, à l’exception de la couleur.
Les pièces sont toutes les mêmes.

Renseignements Généraux 3
Renseignements généraux
Tous les réservoirs sont préchargés à l’usine avec de
l’air. Lors de l’installation du réservoir, ajuster la
précharge à 2 lb/po2de moins que le réglage de la
pression d’arrêt de la pompe. Pour cela, purger ou
ajouter de l’air par la valve en haut du réservoir.
AVISO: ¡Transportar e instalar el tanque en posición
vertical SOLAMENTE!
REMARQUE : Toujours régler la précharge lorsqu'il n'y
a PAS D'EAU dans le réservoir.
Vérifier fréquemment la pression avec un contrôleur de
pression de gonflage de pneu précis jusqu'à ce que la
bonne pression ait été atteinte. Pour connaître les bons
réglages de la pression de précharge, se reporter au
Tableau 1 ci-dessous.
TABLEAU 1
Configuraciones de precarga del tanque para
usar con los mecanismos de accionamiento de
frecuencia variable PENTEK INTELLIDRIVE
Ajuste la precarga del tanque de presión al 70% de la
presión de operación del sistema. Cuando use un
punto de control externo así como un punto de control
interno, configure la precarga del tanque al 70% del
punto de control más bajo de los dos. Ciertas aplica-
ciones pueden requerir un porcentaje diferente cuando
se calcule el punto de control. Consulte su manual del
propietario PENTEK INTELLIDRIVE para mayor
información.
REMARQUE : Reposer et serrer le bouchon de la valve
d'air s'il a été déposé. Ne pas reposer le bouchon de la
valve d'air risque de provoquer une perte de pression
d'air et, éventuellement, causer une saturation du réser-
voir et une panne du diaphragme.
Plusieurs réservoirs à diaphragme préchargés peuvent
être branchés en série pour augmenter l'alimentation
en eau utilisable (soutirage). Deux réservoirs de même
contenance doubleront l'alimentation en eau alors que
trois réservoirs la tripleront. Voir les Figures n°s 1A et
1B pour des installations typiques de ce genre.
Cycle de fonctionnement :
1. Le réservoir est presque vide – l'air remplit la partie
qui se trouve au-dessus du membrane en vinyle
(Figure 2A).
2. L'eau commence à remplir le réservoir – au fur et à
mesure que le réservoir se remplit, l'air est com-
primé au-dessus du membrane (Figure 2B).
3. Le cycle de pompage est terminé – l'air est com-
primé jusqu'au réglage du manostat
(Figure 2C).
4. L'eau est tirée du réservoir – la pression d'air chas-
se l'eau du membrane et la pousse dans les con-
duites (Figure 2D).
5. Le membrane est complètement vide – un nouveau
cycle recommence (Figure 2A).
Réglage du manostat Précharge du
réservoir (lb/po2)
20 40 (lb/po2)18
30 50 (lb/po2)28
40 60 (lb/po2)38
Figure 1A
Figure 1B
Figure 2
AB
CD
Réservoirs
En
provenance
dupuits Manostat
Vers les
tuyauteries
d’alimentation
Réservoirs
En
provenance
dupuits Manostat
Vers les
tuyauteries
d’alimentation
EAU EAU
EAU
Réglage du manostat (lb/po2)
Modèle 20-40 30-50 40-60
PSP19S T02 6,9 5,8 5,0
PSP19T T02 6,9 5,8 5,0
PSP32 T03 11,6 9,8 8,5
PSP35 T05 12,7 10,7 9,3
PSP50 T50 18,3 15,5 13,4
PSP62 T51 21,4 18,3 16,0
PSP85 T52 30,0 26,0 22,0
PSP119 TR50 41,3 35,4 31,0
TABLEAU II – Production d’eau par cycle de la pompe
en gallons

Installation 4
Brancher le tuyau du système sur la bride du réservoir.
Utiliser un tuyau en plastique ou en acier selon le
besoin. Pour empêcher toute fuite, envelopper les filets
mâles de tous les raccords à brancher sur le réservoir
de ruban en téflon ou les enduire de «Plasto-Joint
Stik1».
REMARQUE :
Pour s'assurer de ne pas fausser les filets
des raccords et que les filets sont propres, toujours visser
d'abord les raccords à la main (sans produit d'étanchéité).
Après s'être assuré que les filets se vissent bien, déposer le
tuyau, envelopper les filets du tuyau de ruban téflon ou
les enduire de «Plasto-Joint Stik1», puis rebrancher le
tuyau. Serrer tout d'abord la main, puis finir de serrer avec
une clé à tuyau pour obtenir un raccord étanche.
REMARQUE : Lorsque l'on remplace un réservoir stan-
dard branché sur une pompe submersible, relever la
pompe et le tuyau de refoulement suffisamment haut
de façon à pouvoir déposer les purgeurs du tuyau de
refoulement, puis boucher les tés. Lorsque l'on rem-
place un réservoir standard branché sur une pompe à
éjecteur, déposer le contrôleur de volume d'air et
boucher l'orifice du contrôleur de volume d'air de la
pompe.
Dans les régions où la température est extrêmement
élevée pendant de longues périodes, il se peut que la
pression du réservoir préchargé augmente. Ceci risque
de diminuer le soutirage du réservoir (la quantité d'eau
disponible par cycle). Si cela se produit, réduire la
pression de précharge de deux lb/po2de moins que le
réglage d'arrêt de la pompe.
Tout l'air doit être chassé des tuyauteries et de la partie
réservoir d'eau du réservoir préchargé. Ceci est obliga-
toire dans le cas d'installations nouvelles, dans le cas
d'une pompe devant être réamorcée et si la pompe a
été démontée pour être entretenue. Pour cela, procéder
comme suit :
1. Ouvrir les robinets qui se trouvent les plus loins du
réservoir et laisser fonctionner la pompe.
2. L'air emprisonné dans le système provoquera un
écoulement par pulvérisation; laisser les robinets
ouverts jusqu'à ce que l'eau coule régulièrement,
sans air.
3. Ouvrir et fermer les robinets plusieurs fois jusqu'à
ce que l'on est sûr que tout l'air a été chassé des
tuyauteries.
4. Si l'eau ne coule pas en un flot continu, il y a peut-
être une prise d'air dans le système; vérifier s'il n'y
a pas de prises d'air des tuyauteries, côté aspiration
de la pompe.
1Lake Chemical Co., Chicago, Illinois
Pour vérifier la charge d’air du
réservoir
Si le soutirage (la quantité d'eau obtenue du réservoir
par cycle de fonctionnement de la pompe) diminue
considérablement, vérifier ce qui suit :
1. Pour vérifier la charge d'air du réservoir, couper le
courant électrique parvenant à la pompe, ouvrir un
robinet proche du réservoir et vider toute l'eau.
2. À l'aide de la valve d'air qui se trouve en haut du
réservoir, vérifier la pression d'air avec un con-
trôleur de pression de gonflage de pneu. La pres-
sion d'air doit être de 2 lb/po2inférieure au réglage
du manostat d'arrêt de la pompe.
3. Si la pression d'air est supérieure à celle de 2
lb/po2inférieure au réglage d'arrêt de la pompe,
ajouter de l'air dans le réservoir. Pour cela, utiliser
un compresseur d'air ou un réservoir de stockage
d'air portatif.
4. Avec du savon ou un détergent liquide, s'assurer
qu'il n'y a pas de fuites d'air autour de la valve.
Des bulles d'air indiquent une fuite. Au besoin,
poser un nouvel obus de valve. Cet obus est le
même que celui utilisé sur les valves des pneus
sans chambre à air des automobiles.
Pour vérifier la pression de réglage
du manostat de la pompe
1. Couper le courant parvenant à la pompe à hauteur
du panneau d'alimentation (le manostat doit tou-
jours être branché sur le courant électrique).
2. Déposer le couvercle du manostat.
3. Ouvrir un robinet proche du réservoir.
4. Dissiper la pression jusqu'à ce que les contacts du
manostat se ferment; fermer immédiatement le
robinet.
5. Vérifier la pression avec un contrôleur de pression
de gonflage de pneu ou le manomètre de la pompe
(si fourni).
6. Le manomètre doit indiquer une pression de
2 lb/po2inférieure à la pression de déclenchement
de la pompe (28 lb/po2pour les manostats réglés
entre 30 et 50 et 18 lb/po2pour les manostats
réglés entre 20 et 40, etc.), sinon :
A. Régler le manostat conformément aux instruc-
tions du fabricant du manostat.
B. Rétablir le courant électrique à la pompe et
pomper la pression dans le système.
Contenance du Taraudage du
réservoir en Diamètre du Hauteur du refoulement
Modèle litres réservoir (cm) réservoir (cm) du réservoir (po)
PSP19S T02 72 51 55,9 1
PSP19T T02 72 41 69,9 1
PSP32 T03 121 41 108,6 1
PSP35 T05 132,5 51 83,2 1
PSP50 T50 189,3 61 82,6 1 1/4
PSP62 T51 234,7 61 99,4 1 1/4
PSP85 T52 321,8 61 128,3 1 1/4
PSP119 TR50 450,5 61 172,7 1 1/4
Caracteristiques

Installation 5
C. Couper de nouveau le courant parvenant à la
pompe et revérifier le réglage du manostat.
D. Répéter ces opérations jusqu'à ce que le manos-
tat mette la pompe en marche à ±1 lb/po2près
du réglage adéquat.
E. Si le réglage d'arrêt de la pompe est trop bas, le
système vibrera ou produira des coups de bélier
au démarrage.
F. Le réglage d'arrêt de la pompe n'est pas aussi
important que le réglage de mise en marche.
S'assurer que la pompe s'arrête de fonctionner
dans un temps raisonnable, sinon il faudra peut-
être régler légèrement plus bas le réglage de
mise en marche. Après avoir reprocédé à un
réglage, s'assurer que le système ne vibre pas et
ne produit pas de coups de bélier au démarrage.
7. Revérifier la précharge d'air du réservoir pour s'as-
surer qu'elle se situe bien à 2 lb/po2sous le réglage
d'arrêt du manostat de la pompe, (voir la Page 3).
Recherche de fuites du
diaphragme
1. Couper le courant parvenant à la pompe.
2. Vider toute l'eau du diaphragme en ouvrant le robi-
net se trouvant le plus près du réservoir.
3. Déposer le bouchon de la valve et dissiper le plus
possible de pression en appuyant sur l'obus de la
valve. Lorsque l'air ne s'échappe plus par la valve,
déposer son obus pour dissiper la pression restante.
4. Débrancher le tuyau du coude du couvercle du
réservoir.
5. Prudemment, retourner le réservoir ou le coucher
de côté.
Si le réservoir contient de l'eau, il
risque de basculer soudainement lorsqu'on le bais-
sera. Supporter le réservoir pour qu'il ne risque
pas de tomber lorsqu'on le baissera ou lorsqu'on
le retournera.
6. Si le diaphragme fuit, l'eau coulera par la valve.
Dans ce cas, remplacer le diaphragme.
Remplacement du diaphragme
Pour s'assurer que le couvercle ne risque
pas d'être chassé avec force du réservoir, dissiper tout l'air
du système avant de déposer les écrous du couvercle.
1. Couper le courant parvenant à la pompe.
2. Suivre les opérations 2 à 5 du chapitre «Recherche
de fuites du diaphragme» de la page précédente,
voir la Page 5.
3.
Déposer les écrous du couvercle du réservoir. Taper
sur le couvercle pour briser le joint, puis le déposer.
La base se détachera avec la bride.
4. Le diaphragme sortira d'un seul morceau. Tenir le
diaphragme avec des pinces et le couper dans un
endroit pratique avec une lame de rasoir à un seul
tranchant ou avec un couteau bien aiguisé.
Continuer à tenir le diaphragme et à le couper
jusqu'à ce qu'il soit complètement enlevé.
5. Nettoyer et sécher l'intérieur du réservoir.
6. Avant d'introduire le diaphragme dans le réservoir,
il devra être enroulé très serré en procédant
comme suit :
A. Mettre le diaphragme sur une surface propre,
en orientant son ouverture d'un côté et en
l'aplatissant pour chasser tout l'air. Bien aplatir
les extrémités (voir la Figure 3).
B. Pour que le diaphragme soit enroulé aussi serré
que possible, commencer d'un côté, en haut du
diaphragme, et l'enrouler SERRÉ diagonalement
vers l'autre côté (voir la Figure 4). Pour chasser
autant d'air que possible, enrouler le
diaphragme vers le col de l'ouverture.
7. Pour introduire plus facilement le diaphragme,
enduire l'extérieur de talc. Le réservoir étant
couché de côté, pousser fermement le diaphragme
enroulé dans le réservoir, et accrocher la bague du
col sur le bord de la tête du réservoir.
8. Introduire un bras dans le diaphragme et pousser
ses parois vers l'extérieur. Il n'est pas nécessaire
d'enlever tous les plis du diaphragme.
REMARQUE : Ne pas pousser le diaphragme plus
loin que toute sa longueur dans le réservoir. Dans
le cas d'un grand réservoir, on risque de ne plus
pouvoir atteindre le diaphragme si on le pousse
trop loin.
9. Nettoyer la surface d'étanchéité de la tête du réser-
voir, ainsi que la gorge de la bague à rebord du
couvercle.
10. Tirer la bague à rebord du diaphragme dans l'ou-
verture du réservoir et la faire reposer sur la tête du
réservoir.
ATTENTION
Figure 3 – Chasser l’air du diaphragme
Figure 4 – Enrouler diagonalement vers le col.
2846 0597
2847 0597
Aplatir les extrémités
Enrouler diagonalement

Installation 6
11. Nettoyer la surface d'étanchéité et la gorge du cou-
vercle; poser le couvercle sur le réservoir (voir la
Figure 5). S’assurer de récupérer la base avec la
bride (les pattes de la base s’adaptent dans les
encoches de la bride).
REMARQUE : S’assurer que l’orifice de refoulement
s’aligne avec le trou de la base.
12.
REMARQUE : Serrer les écrous en procédant comme
suit :
A. Les serrer tout d'abord à la main.
B. Serrer fermement un écrou.
C. Serrer fermement l'écrou se trouvant à l'opposé
(en diagonale).
D. Continuer à serrer les écrous en diagonale, les
uns après les autres.
E.
Revérifier tous les écrous en procédant de la même
manière. S'assurer que tous les écrous sont serrés
et que l'étanchéité du joint est bonne.
REMARQUE : Ne pas trop serrer les écrous; sinon
les tiges filetées du réservoir risquent de se tordre.
Si l'on possède une clé dynamométrique, serrer les
écrous au couple de 85 lb/po2.
13. Mettre le réservoir sur ses pieds et rebrancher la
tuyauterie.
14. Recharger le réservoir à la bonne pression d'air
(voir la page 4).
15. Amorcer la pompe (se reporter au Manuel d'utilisa-
tion de la pompe).
Remplacement de la valve d'air
Pression dangereuse. Pour s'assurer
que la valve d'air et que son obus ne soient pas chas-
sés avec force du réservoir, dissiper toute la pression
du réservoir avant de déposer l'obus ou la valve.
1. Interrompre le courant parvenant à la pompe.
2.
Vidanger TOUTE l’eau contenue dans le système en
ouvrant le robinet se trouvant le plus proche du réservoir.
3. Appuyer sur l’obus de la valve pour dissiper
TOUTE la pression d’air du réservoir. Lorsque l’air
cesse de s’échapper par la valve, déposer l’obus de
la valve pour dissiper le reste de la pression.
4. Dévisser la vanne du réservoir, puis poser la vanne
neuve. Ne pas la serrer exagérément.
5. Recharger le réservoir (page 4), rétablir la courant,
remplir le système (page 4); le réservoir est prêt à
être remis en service.
160 0893
Réservoir et pompe submersible Réservoir et pompe à étages multiples
Raccords de tuyauterie installations
submersibles et à étages multiples
NOTA : Lorsque l’on utilise des tuyaux métalliques avec des raccords en plastique,
n’utiliser que du ruban téflon ou du «Plasto-Joint Stik1» sur les filets mâtes.
Manostat
En
provenance
dupuits
Manomètre
Clapet de
surpression
Vers les
tuyauteries
de service
Clapet de
surpression
Vers les
tuyauteries
de service
Figure 5 – Diaphragme bien posé et reposant
bien
Tk
Fl
3947 0401
Base
Couvercle
Paroi du
réservoir
Élément
d’eau

Pièces de rechange 7
5
4
1
2
3
Modèles
PSP19S-T02
PSP19T-T02
PSP32-T03
PSP35-T05
PSP50-T50
PSP62-T51
PSP85-T52
PSP119-TR50
Liste des pièces de rechange – Réservoirs Pro-Source Plus
Description No. PSP19S-T02 PSP19T-T02 PSP32-T03 PSP35-T05
Réf. de la pièce utilisé 72 litres 72 litres 121 litres 132,5 litres
1 Reniflard,
chapeau incl. 1 U212 266 U212 266 U212 266 U212 266
2 Réservoir souple
Vinyl 1 U20 8 U20 15S U20 15 U20 13L
3 Base 1 U31 505P U31 505P U31 505P U31 505P
4 Couronne de
protection 1 U31 511SS* U231 531 U231 532 U231 531
5 Écrou à bride
5/16 18 6 U36 202BT U36 202BT U36 202BT U36 202BT
* No nécessite tuyau à pied.
* No nécessite tuyau à pied.
Description No. PSP50-T50 PSP62-T51 PSP85-T52
PSP119-TR50
Réf. de la pièce utilisé 189,3 litres 234,7 litres 321,8 litres 450,5 litres
1 Reniflard,
chapeau incl. 1 U212 266 U212 266 U212 266 U212 266
2 Réservoir souple
Vinyl 1 U20 10 U20 14 U20 17 U20 20
3 Base 1 U31 512P U31 512P U31 512P U31 512P
4 Couronne de
protection 1 U31 510SS* U231 534 U231 533 U231 533
5 Écrou à bride
5/16 18 6 U36 202BT U36 202BT U36 202BT U36 202BT
Les réservoirs de la série TPSP
sont identiques aux réservoirs
de la série PSP, à l’exception
de la couleur. Les pièces sont
toutes les mêmes.

8
Garantie limitée
PENTAIR WATER garantit auconsommateur initial (ci-après appelé l’« Acheteur ») que les produits énumérés
dans les présentes sont exempts de défaut de matériauet de fabrication pendant la durée des garanties à
compter de la durée des garanties indiquées ci-dessous.
Produits Durée des garanties
Produits de systèmes d’eau—
Selon le premier terme atteint :
Pompes à éjecteur, petites pompes 12 mois à compter de la date de la première installation ou
centrifuges, pompes submersibles et 18mois à compter de la date de fabrication
tous les accessoires connexes
PENTEK INTELLIDRIVE 12 mois à compter de la date de la première installation ou
18mois à compter de la date de fabrication
Réservoirs composites Pro-SourceTM 5 ans à compter de la date de la première installation
Réservoirs sous pression 5 ans à compter de la date de la première installation
en acier Pro-SourceTM
Réservoirs revêtus d’époxyde Pro-SourceTM 3 ans à compter de la date de la première installation
Produits de puisard/d’égout/d’effluents 12 mois à compter de la date de la première installation ou
18mois à compter de la date de fabrication
Nos garanties ne s’appliquent pas aux produits ayant fait l’objet de négligence, d’une mauvaise utilisation,
d’une mauvaise installation oud’un manque d’entretien adéquat. Sans aucune limitation des présentes, la
garantie des moteurs triphasés submersibles sera nulle et non avenue si ces moteurs sont branchés et
fonctionnent sur le courant monophasé par l’intermédiaire d’un déphaseur. Il faut également noter que les
moteurs triphasés doivent être protégés par un relais de surcharge tripolaire thermocompensé à
déclenchement extrêmement rapide ducalibre recommandé, sinon la garantie sera nulle et non avenue.
Le seul recours de l’Acheteur et la seule responsabilité de PENTAIR WATER consistent à réparer ouà
remplacer (auchoix de PENTAIR WATER) les produits qui se révéleraient défectueux. L’Acheteur s’engage
à payer tous les frais de main d’œuvre et d’expédition duproduit couvert par sa garantie et de s’adresser
auconcessionnaire-installateur ayant procédé à l’installation dès qu’un problème est découvert pour obtenir
un service sous garantie. Aucune demande de service en vertude sa garantie ne sera acceptée après
expiration de la durée de sa garantie. Ces garanties ne sont pas transférables.
PENTAIR WATER DÉCLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE INDIRECT OU FORTUIT
QUEL QU’IL SOIT.
LES PRÉSENTES GARANTIES SONT EXCLUSIVES ET TIENNENT LIEU DE TOUTE AUTRE GARANTIE
FORMELLE ET TACITE, Y COMPRIS, MAIS SANS S’Y LIMITER, TOUTE GARANTIE TACITE DE
QUALITÉ MARCHANDE OU DE CONVENANCE DU PRODUIT À UNE FIN PARTICULIÈRE. LA DURÉE
DES PRÉSENTES GARANTIES NE DEVRA PAS DÉPASSER LA DURÉE DES GARANTIES
FORMELLES STIPULÉES DANS LES PRÉSENTES.
Certains états, territoires et certaines provinces ne permettent pas l’exclusion oula limitation des
dommages indirects oufortuits, ni les limitations relatives à la durée des garanties tacites. Par conséquent,
il se peut que les limitations oules exclusions stipulées dans les présentes ne s’appliquent pas dans ce
cas. Ces garanties accordent des droits juridiques précis, bien que l’on puisse bénéficier d’autres droits,
selon la province, le territoire oul’état dans lequel on réside.
Ces garanties remplacent et annulent toutes les garanties précédemment publiées.
PENTAIR WATER
293 Wright St., Delavan, WI 53115
