Warnung：
b. Der Einbau, Ausbau und die Wartung müssen von Fachpersonal entsprechend den
Anweisungen ausgeführt werden.
c. Der Gaslecktest muss vor und nach der Installation durchgeführt werden.
1. BENUTZUNG
a. Das Produkt muss von Fachleuten installiert und/oder entfernt werden. Es ist verboten,
es ohne Erlaubnis zu demontieren oder umzubauen.
b. Stellen Sie keine Hindernisse vor dem Luftein/ -auslass der Wärmepumpe
auf.
2. Installation
a. Halten Sie dieses Produkt fern von Feuerquellen.

Für Benutzer
- 2 -
c. Vor dem Schweißen vollständig Säubern (Feldschweißen ist nicht empfehlenswert). Das
Schweißen darf nur von Fachpersonal in einem professionellen Wartungszentrum
durchgeführt werden.
a. Versiegelungen sind während des Transports nicht erlaubt.
b. Der Transport von Gütern mit konstanter Geschwindigkeit ist erforderlich, um ein
plötzliches Beschleunigen oder plötzliches Bremsen zu vermeiden, um die Kollision von
Gütern zu reduzieren.
c. Das Gerät muss sich fern von Feuerquellen befinden.
d. Der Lagerort muss hell, breit, offen und gut belüftet sein. Belüftungsgeräte sind
erforderlich.
4. Wartungshinweis
a. Wenn eine Wartung oder Reparatur erforderlich ist, wenden Sie sich an ein autorisiertes
Servicecenter in Ihrer Nähe.
b. Qualifikationsanforderung
Alle Betreiber, die Gas entsorgen, müssen durch eine gültige Zertifizierung qualifiziert
sein, die von einer professionellen Agentur ausgestellt wurde.
c. Bitte halten Sie sich strikt an die Anforderung des Herstellers, wenn Sie das Gas warten
oder einfüllen. Bitte beachten Sie das technische Service-Handbuch.

Für Benutzer
- 3 -
1. Allgemeine Informationen
1.1. Inhalt:
Bitte überprüfen Sie nach dem Auspacken, ob Sie die folgenden Komponenten haben.
1.2. Betriebsbedingungen und Bereich
ELEMENTE BEREICH
Betriebsbereich Lufttemp -15℃- 43℃
Temperatureinstellungen Heizung 18℃- 40℃
Kühlen 12℃ - 30℃
Die Wärmepumpe liefert eine ideale Leistung im Betriebsbereich Lufttemperatur 15 ℃ - 25 ℃
STEP 1
STEP 2
STEP 3

Für Benutzer
- 4 -

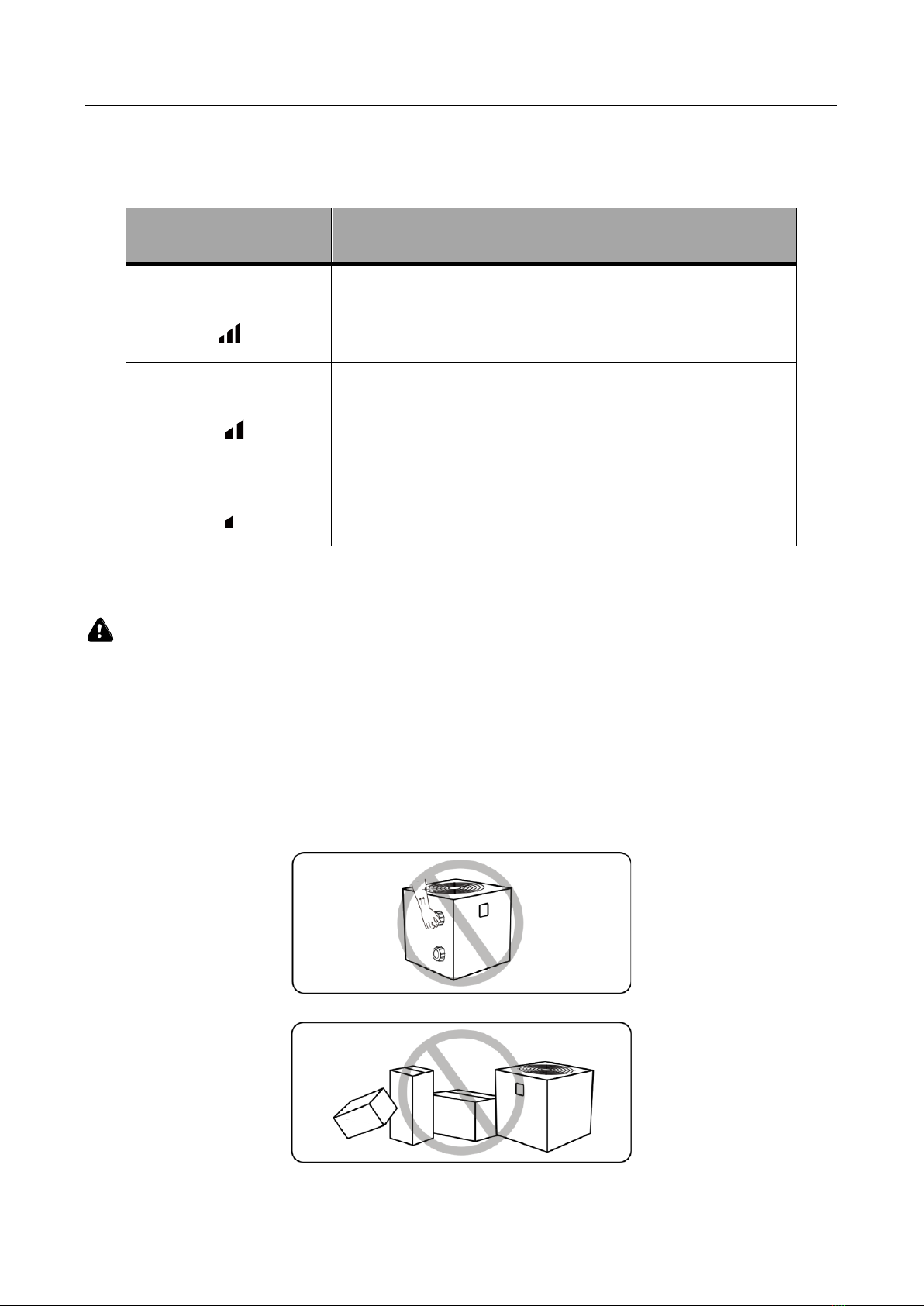

1.3. Vorteile der verschiedenen Modi
Die Wärmepumpe verfügt über zwei Modi: Turbo, Smart und Silence. Sie bieten unter
verschiedenen Bedingungen unterschiedliche Vorteile
MODUS VORTEILE
Turbo-Modus
Heizleistung: 120%.
Schnelles aufheizen
Intelligenter Modus
Heizleistung: 100%~20%.
Intelligente Optimierungnach Umgebungstemperatur und
Wassertemperatur
Energieeffizientes sparen
Stille-Modus
Heizleistung: 60%~20%.
Einsatz bei Nacht
1.4. Freundliche Erinnerung
Diese Wärmepumpe verfügt über eine Power Off Speicherfunktion. Sobald die
Stromversorgung wiederhergestellt worden ist, wird die Wärmepumpe automatisch neu
gestartet.
1.4.1. Die Wärmepumpe kann nur verwendet werden, um das Poolwasser zu erwärmen. Sie
sollte nie dazu verwendet werden, andere brennbare oder trübe Flüssigkeit zu
erwärmen.

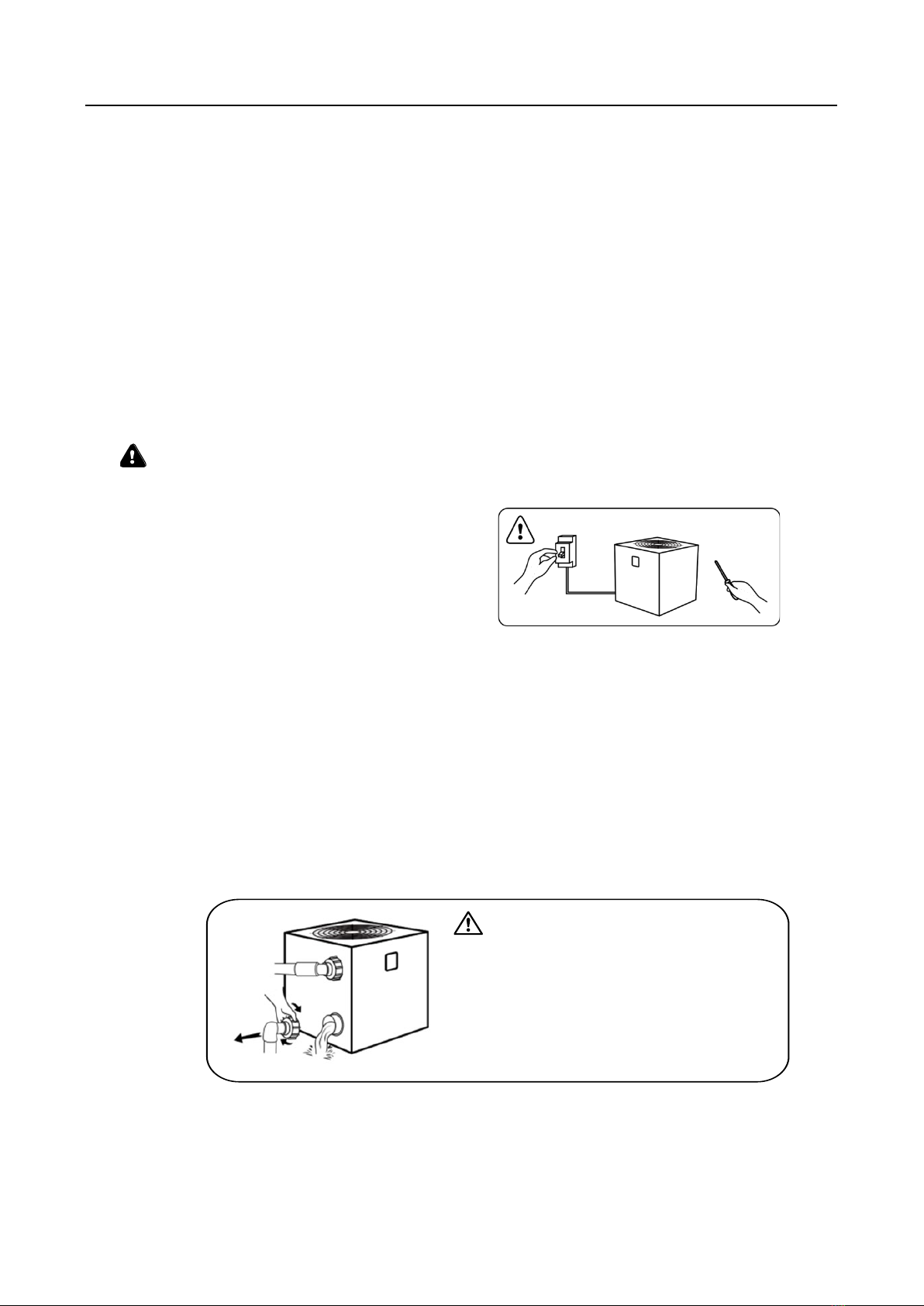

1.4.2. Heben Sie den Wasseranschluss nicht an, wenn Sie die Wärmepumpe bewegen, da
dadurch der Titan-Wärmetauscher in der Wärmepumpe beschädigt wird.
1.4.3. Legen Sie keine Hindernisse vor den Lufteinlass und -auslass der Wärmepumpe.

Für Benutzer
- 5 -
1.4.4. Legen Sie keine Gegenstände in den Ein- oder Auslass, da andernfalls die Effizienz der
Wärmepumpe reduziert oder diese sogar gestoppt werden kann.
1.4.5. Benutzen oder lagern Sie keine brennbaren Gase oder Flüssigkeiten wie Verdünner,
Farbe und Kraftstoff, um einen Brand zu vermeiden.
1.4.6. Wenn ungewöhnliche Umstände auftreten, z. B.: Abnorme Geräusche, Gerüche,
Rauch und Stromverlust, schalten Sie den Hauptschalter sofort aus und wenden Sie
sich an Ihren Fachhändler. Versuchen Sie nicht, die Wärmepumpe selbst zu
reparieren.
1.4.7. Der Netzschalter sollte außerhalb der Reichweite von Kindern sein.
1.4.8. Bitte schalten Sie die Stromversorgung bei Gewitter ab.

Für Benutzer
- 6 -
1.4.9. Bitte achten Sie darauf, dass folgende Codes / Fehler / Umstände nicht auftreten.
CODES BESCHREIBUNG
Es fließt kein Wasser
Erinnerung an Frostschutzmittel
Außerhalb des operativen Bereichs
Unzureichende Wasserzufuhr / blockiertes /
schmutziges Pumpensieb
Strom nicht normal
2. Betrieb
2.1. Beachten Sie vor der Verwendung
Um die Lebensdauer Ihres Gerätes zu verlängern, vergewissern Sie sich vor dem Anschalten der
Wärmepumpe, dass die Filterpumpe bereits läuft. Schalten Sie die Wärmepumpe vor der Filterpumpe
aus.
Vor dem Anschalten prüfen die gesamte Anlage auf Dichtheit. Danach schalten Sie das Display durch.
2.2. Bedienung des Displays

Für Benutzer
- 7 -
SYMBOL BEZEICHNUNG FUNKTION
ON/OFF Strom EIN/AUS
Wifi-Einstellung
Sperren/Entsperren
Modusauswahl

Drücken 3 Sec lang um das Display freizuschalten.
Nach der Freischaltung des Displays drücken, um den
gewünschten Modus auszuwählen
Temperaturbereich Auto (12~40℃) /
Heizung (18~40℃) / Kühlung (12~30℃)
Geschwindigkeit Auswahl der Turbo/Smart/Silence – Modi
Auf /Ab Temperatur- Einstellung
NOTIZ: (Die Taste leuchtet die ganze Zeit, wenn der Strom eingeschaltet ist.):
①Bildschirm sperren:
a) Sperrung des Displays erfolgt automatisch nach 30 Sec, wenn die Tasten nicht bedient werden.
b) Bei einer ausgeschalteten Wärmepumpe zeigt das Display “0%” auf dem schwarzen Hintergrund.
c) Drücken Sie die Taste für 3 Sec um das Display zu sperren.
②Bildschirm entsperren:
a) Freischaltung des Displays: Drücken Sie 3 Sec für die Freischaltung des Displays.
b) Die Tasten können erst nach der Freischaltung des Displays bedient werden.
Auto
Heizung
Kühlung
Prozentsatz der Heizleistung
Wifi-Verbindung
Wasserzulauf
Wasseraustritt
Wasserzulauf
Temperaturbe
Wasseraustritt
Temperaturbe
Turbo/Smart/
Silence modi

Für Benutzer
- 8 -
2.2.1. Anschaltung der Wärmepumpe: Taste 3 Sec. lang drücken, das Display wird hell, dann die Taste
drücken.
2.2.2. Temperatureinstellung: bei freigeschaltetem Display Taste oder drücken, um die
gewünschte Temperatur zu wählen
2.2.3. Modus- Auswahl: die Taste drücken
a. Auto : der mögliche Temperaturbereich 12~40℃
b. Heizung : der mögliche Temperaturbereich 18~40℃
c. Kühlung : der mögliche Temperaturbereich 12~30℃
2.2.4. Auswahl des Turbo/Smart/Silence-Modus:
a. Der Smart Mode als standard wird aktiviert, wenn die Wärmepumpe eingeschaltet ist und der Bildschirm
zeigt
b. Drücken Sie um den Turbo-Modus zu aktivieren (das Display zeigt ). Weiteres drücken der Taste
aktiviert den Silence-Modus (das Display zeigt ). Um zum Smart-Modus zurückzukehren, drücken Sie
erneut (das Display zeigt .)
Achtung:
a. Wenn sie den Turbo-Modus verwenden, sollten Sie ihn jedes Mal auswählen, da die Maschine nicht
automatisch in den Turbo-Modus wechselt.
b. Wenn die Maschine im Verstärkermodus die eingestellte Temperatur erreicht, kehrt sie automatisch in den
Smart Mode zurück.
2.2.5. Entfrosten
a. Das automatische Entfrosten: Das Symbol wird blinken, wenn die Pumpe automatisch entfrostet wird.
Sobald die Pumpe entfrostet ist, das Symbol stoppt zu blinken.
b. Das manuelle / Not-Entfrosten: Im Heizungsmodus die Tasten und zusammen für 5 Sec.
drücken. Das Symbol startet zu blinken. Sobald die Pumpe entfrostet ist, das Symbol stoppt zu
blinken.
Empfehlung: das Intervall zwischen den Manuellen / Not-Entfrostungsvorgängen sollte mehr als 30 Min
betragen. Vor der erneuten Entfrostung soll der Kompressor für mehr als 10 Min. laufen.

Für Benutzer
- 9 -
2.2.6. Temperaturanzeigeumwandlung zwischen ℃ und ℉
Drücken Sie 5 Sekunden lang gleichzeitig " " und " ", um zwischen ℃ und ℉ umzuschalten.
2.2.7. Wifi-Einstellung
Siehe die letzte seite
2.3. Tägliche Wartung und Vorbereitungen zum Winter
2.3.1. Tägliche Wartung
Bitte vergessen Sie nicht, die Stromversorgung der Wärmepumpe abzuschalten
Bitte reinigen Sie den Verdampfer mit Haushaltsreiniger oder sauberem Wasser,
benutzen Sie NIE Benzin, Verdünner oder einen ähnlichen Brennstoff.
Überprüfen Sie regelmäßig die Schrauben, Kabel und Anschlüsse.
2.3.2. Vorbereitungen, um die Anlage winterfest zu machen
Unterbrechen Sie in der Wintersaison, wenn Sie den Pool nicht benutzen, bitte die
Stromversorgung und lassen Sie das Wasser aus der Wärmepumpe. Wenn Sie die
Wärmepumpe bei unter 2℃verwenden, stellen Sie sicher, dass immer ein
Wasserdurchfluss vorhanden ist.
Wichtig:
Schrauben Sie den Wassereinlass ab, um das Wasser
abfließen zu las
sen.
Wenn das Wasser in der Maschine im Winter gefriert, kann
der Titan
-Wärmetauscher beschädigt werden. Das stellt
keinen Grund zur Reklamation dar.

Für Benutzer
- 10 -
3. Technische Spezifikationen
Model 7301269 7301270 7301271 7301272
Entsprechendes Pool Volumen (m3) 25~50 30~60 40~75 50~100
Betriebslufttemp (℃ ) -15~43
Betriebsbedingungen: Luft 26°C, Wasser 26°C, Feuchtigkeit 80%
Heizleistung (kW) in Intelligenter modus 11.0 14.0 17.5 22.0
Heizleistung (kW) in Turbo modus 13.2 17.2 21.0 26.0
C.O.P in Intelligenter modus 7.7 7.8 7.3 7.8
C.O.P 15.0~6.8 15.6~6.5 15.5~6.3 14.9~6.8
COP bei 50% Geschwindigkeit 11.5 11.7 11.6 11.3
Betriebsbedingungen: Luft 15°C, Wasser 26°C, Feuchtigkeit 70%
Heizleistung (kW) in Intelligenter modus 7.3 9.8 11.6 14.5
Heizleistung (kW) in Turbo modus 8.8 11.6 14.3 17.5
C.O.P in Intelligenter modus 5.0 4.9 4.9 5.0
C.O.P 7.3~4.5 7.8~4.5 7.4~4.4 7.3~4.8
COP bei 50% Geschwindigkeit 6.5 6.7 6.8 6.3
Betriebsbedingungen: Luft 35°C, Wasser 28°C, Feuchtigkeit 80%
Kühlkapazität (kW) 5.8 7.1 8.2 12.0
Max, Schalldruck 1 m dB(A) 38.8~47.9 42.2~48.6 43.1~52.1 41.0~52.9
Schalldruck bei 50% Leistung in 1m dB(A) 41.9 44.3 45.2 45.3
Max, Schalldruck 10m dB(A) 18.8~27.9 22.2~28.6 23.1~32.1 21.0~32.9
Stromversorgung 230V/1 Ph/50Hz
Nenneingangsleistung (KW) bei Lufttemperatur 15℃0.21~1.95 0.26~2.51 0.33~3.08 0.42~3.67
Nenneingangsstrom(A) bei Lufttemperatur 15℃0.91~8.48 1.14~10.9 1.43~13.4 1.82~15.9
Empfohlener Wasserdurchfluss (m3/h) 3~4 4~6 6.5~8.5 8~10
Wasserrohr ein – aus (mm) 50
Maße L x B x H (mm)
710×753
×668
710×775
×668
710×775
×668
710×775
×743
Netto Gewicht (kg) 66 71 78 102
1. Die angegebenen Werte gelten unter idealen Bedingungen: Pool ist mit einer isothermischen
Abdeckung bedeckt, Filteranlage läuft mindestens 15 Stunden am Tag,
2. Die Parameter gelten vorbehaltlich einer Anpassung in regelmäßigen Abständen für technische
Verbesserungen, die ohne vorherige Ankündigung durchgeführt werden kann, Für Details siehe
Typenschild,

Für Monteure und Händler
- 11 -
1. Transport
1.1. Bei der Aufbewahrung oder der Bewegung der Wärmepumpe sollte die Wärmepumpe in
der aufrechten Position bleiben,
1.2, Heben Sie die Wärmepumpe nicht am Wasseranschluss an, wenn Sie die Wärmepumpe
bewegen, Dadurch kann der Titan-Wärmetauscher in der Wärmepumpe beschädigt
werden,
2. Installation und Wartung
Die Wärmepumpe muss von einem professionellen Team installiert werden, Der Benutzer
ist nicht qualifiziert, sie selbst zu installieren, da ansonsten die Wärmepumpe beschädigt
werden kann und Sicherheitsrisiken für den Nutzer entstehen können,
2.1. Anmerkungen zur Installation:
2.1.1. Die Wassereinlass- und -auslassverbindungen sind nicht dafür ausgelegt, das Gewicht
von weichen Rohren zu tragen, Die Wärmepumpe muss an harten Rohren angeschlossen
werden!
2.1.2. Um die Heizfähigkeit gewährleisten zu können. sollte die Länge der Wasserleitung
≤10m zwischen dem Pool und der Wärmepumpe sein,

Für Monteure und Händler
- 12 -
2.2. Installationsanweisung

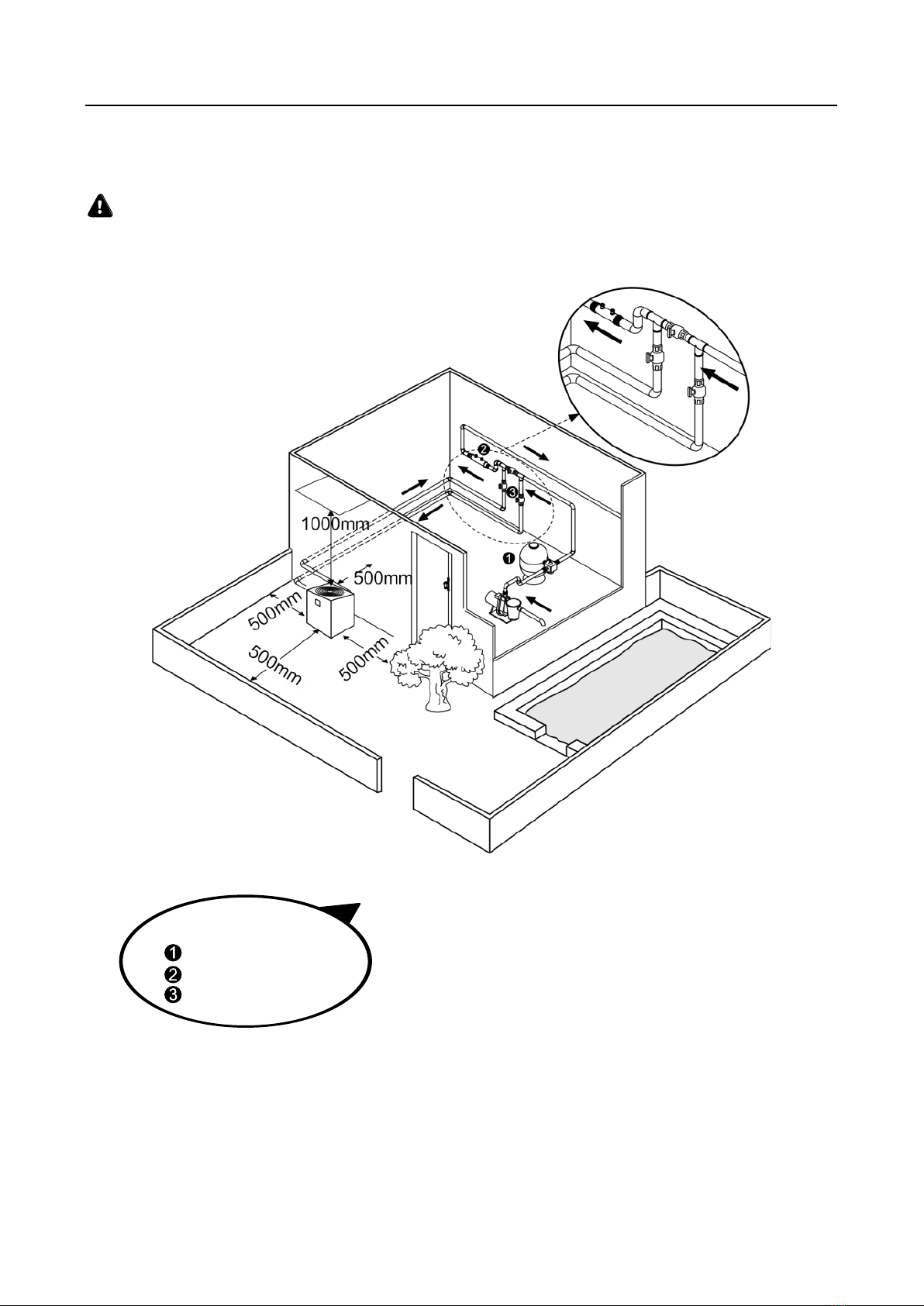

2.2.1. Lage und Größe
Um die Luft Rezirkulation zu vermeiden, wird die Wärmepumpe auf einem gut belüfteten
Platz installiert, mit einem ausreichenden Raum für die Montage und Wartung.
* Mindestabstand
Rückschlagventil
Wasseraufbereitungsanl
Kugelhähne

Für Monteure und Händler
- 13 -
※
Oben genannte Daten unterliegen eventuellen Änderungen, die ohne vorherige Ankündigung
vorgenommen werden können,
2.2.2. Installation der Rücklaufpumpe,
Der Rahmen muss mit Schrauben (M10) an ein Betonfundament oder Klammern befestigt werden,
Das Betonfundament muss solide sein; die Halterung muss stark genug und Anti-Rost behandelt sein.
Die Wärmepumpe benötigt eine Wasserpumpe (vom Benutzer zu stellen), Der empfohlene
Pumpendurchsatz: sehen Sie bitte die technischen Parameter, Max, Heben ≥10m.
Wenn die Wärmepumpe läuft, wird das Kondenswasser an der Unterseite abgelassen, Bitte achten Sie
darauf.
2.2.3. Verkabelung & Schutz der Geräte und Kabelspezifikation
Schließen Sie eine passende Stromquelle an, Die Spannung sollte mit der Nennspannung des Produkts
übereinstimmen.
Erden Sie die Wärmepumpe gut.
Die Verkabelung muss von einem Fachmann nach Schaltplan vorgenommen werden
Die Unterbrecher und Sicherungen müssen den lokalen Verordnungen entsprechen (Fehlstrom ≤30
mA).
Die Verlegung des Stromkabels und des Signalkabels sollte ordnungsgemäß sein und sich nicht
gegenseitig beeinflussen.
Größe =MM A B C D E F G H
MODELL
7301269
685
441
753
710
688
280
75.5
668
7301270
685
463
775
710
688
350
75.5
668
7301271
685
463
775
710
688
390
75.5
668
7301272
685
463
775
710
688
460
75.5
743

Für Monteure und Händler
- 14 -

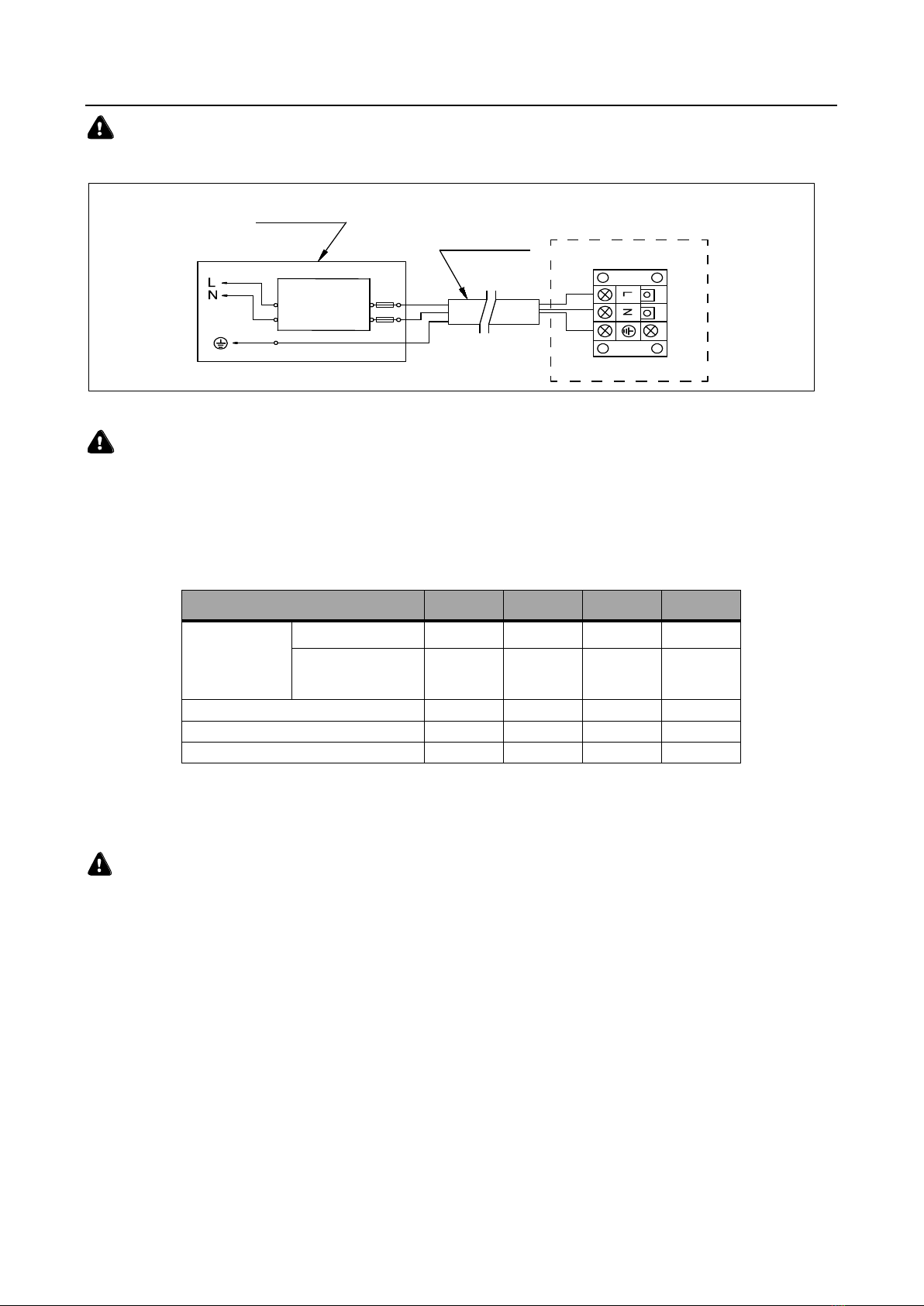

1. Verkabelungsschema
Hinweis:
Kabelverbindung, kein Stecker.
Es wird zu Ihrer Sicherheit im Winter dringend empfohlen, eine Heizprioritätsfunktion für
das Gerät vorzusehen.
Sehen Sie für weitere Informationen dazu bitte Anhang 1.
2. Optionen für den Schutz der Geräte und Kabelspezifikation
MODELL 7301269 7301270 7301271 7301272
Unterbrecher
Nennstrom A 15.0 19.0 22.5 25.5
Nennfehlstrom
mA 30 30 30 30
Sicherung A
15.0
19.0
22.5
25.5
Netzkabel ( mm
2
)
3×2.5
3×4
3×4
3×6
Signalkabel ( mm2 )
3×0.5
3×0.5
3×0.5
3×0.5
ANMERKUNG: Die oben genannten Daten gelten für Netzkabel ≤10m, Wenn das Netzkabel ＞10m ist,
muss der Kabeldurchmesser erhöht werden, Das Signalkabel kann höchstens auf 50 m verlängert werden,
2.3. Prüfung nach der Installation
Bitte prüfen Sie sorgfältig die Verdrahtungen vor dem Einschalten der Wärmepumpe,
2.3.1. Inspektion vor Inbetriebnahme
Überprüfen Sie die Installation der gesamten Wärmepumpe und der Rohrverbindungen
nach der Rohranschlusszeichnung;
Überprüfen Sie die elektrische Verkabelung gemäß dem elektrischen Schaltplan und die
Erdungsverbindung;
Stellen Sie sicher, dass die Hauptstromversorgung gut verbunden ist;
Überprüfen Sie, ob sich ein Hindernis vor dem Lufteinlass und -auslass der Wärmepumpe
befindet
2.3.2. Test
Dem Benutzer wird empfohlen, die Wasserpumpe vor der Wärmepumpe zu starten und
schalten die Wärmepumpe vor der Wasserpumpe abzuschalten, Dies verlängert die
Lebensdauer der Pumpe,
Schutzschalter
Verteilerkasten
(vom Kunden vorzubereiten)
Verdrahtungsboard der
Schwimmbad-Wärmepumpe
Stromversorgungskabel
Stromversorgung
:
230V 50Hz
Erdung
A. Für Stromversorgung: 230V 50Hz
Sicherung

Für Monteure und Händler
- 15 -
Der Benutzer sollte die Wasserpumpe starten und überprüfen, ob keine Undichtigkeiten
vorhanden sind; Schalten Sie den ON / OFF Schalter der Wärmepumpe und stellen Sie die
gewünschte Temperatur am Thermostat ein,
Die Wärmepumpe ist zu ihrem Schutz mit einer Startverzögerung ausgestattet, Wenn die
Wärmepumpe startet, läuft der Lüfter nach 3 Minuten an, nach weiteren 30 Sekunden
läuft der Kompressor an,
Nachdem die Pool Wärmepumpe gestartet ist, prüfen Sie bitte, ob irgendwelche
ungewöhnlichen Geräusche seitens der Wärmepumpe festzustellen sind,
Überprüfen Sie die Temperatureinstellung
2.4. Wartung und Vorbereitungen, um die Anlage winterfest zu machen
2.4.1 Wartung
Die Wartung sollte einmal pro Jahr von einem qualifizierten Fachmann durchgeführt
werden,
Schalten Sie die Stromversorgung der
Wärmepumpe vor der Reinigung,
Prüfung und Reparatur ab,
Berühren Sie nicht irgendwelche
Elektronischen Komponenten, bis die LED
Lichter am PCB aus sind,
Bitte reinigen Sie den Verdampfer mit Haushaltsreiniger oder sauberem Wasser,
benutzen Sie NIE Benzin, Verdünner oder einen ähnlichen Brennstoff,
Überprüfen Sie regelmäßig die Schrauben, Kabel und Anschlüsse,
2.4.2 Winterfest machen
Unterbrechen Sie in der Wintersaison, wenn Sie den Pool nicht benutzen, bitte die Stromversorgung und
lassen Sie das Wasser aus der Wärmepumpe, Wenn Sie die Wärmepumpe bei unter 2℃verwenden,
stellen Sie sicher, dass immer ein Wasserdurchfluss vorhanden ist,
Wichtig:
Schrauben Sie den Wassereinlass ab, um
das Wasser abfließen zu lassen.
Wenn das Wasser in der Maschine im Winter
gefriert, kann der
Titan-Wärmetauscher
beschädigt werden.

Für Monteure und Händler
- 16 -
3. Fehlerbehebung für die häufigsten Fehler
Fehler Grund Lösung
Wasserpumpe startet
nicht
Kein Strom
Warten Sie, bis der Strom eingeschaltet wird
Hauptschalter ist aus Schalter an der
Sicherung durchgebrannt Überprüfen Sie ihn und wechseln Sie die
Sicherung
Schutzschalter ist aus Überprüfen Sie ihn und schalten Sie den
Schutzschalter ein
Lüfter läuft aber mit
unzureichender
Heizung
Verdampfer verstopft Entfernen Sie eventuelle Hindernisse
Luftauslass verstopft / blockiert
Entfernen Sie eventuelle Hindernisse
3 Minuten Startverzögerung
Warten Sie geduldig
Display normal, aber
keine Heizung
Temperatur zu niedrig eingestellt
Stellen Sie die richtige Temperatur ein
3 Minuten Startverzögerung Warten Sie geduldig
Wenn die oben angegebenen Lösungen nicht wirksam sein sollten, wenden Sie sich bitte an Ihren Installateur
mit detaillierten Informationen und Ihrer Modellnummer, Versuchen Sie nicht, es selbst zu reparieren,
ACHTUNG！Bitte versuchen Sie nicht, die Wärmepumpe selbst zu reparieren, um jegliches
Risiko zu vermeiden,

Für Monteure und Händler
- 17 -
4. Fehlercode
NR,
DISPLAY
BESCHREIBUNG DES KEINE FEHLER
1
E3
Schutz vor Trockenlauf
2
E5
Kein Fehler, Stromversorgung übersteigt den Betriebsbereich
3 E6 Übermäßiger Temperaturunterschied zwischen Wasser am Einlass und am Auslass
(Schutz vor zu geringem Wasserdurchsatz)
4
Eb
Schutz vor zu hoher oder zu niedriger Umgebungstemperatur
5
Ed
Erinnerung an Frostschutzmittel
NR,
DISPLAY
BESCHREIBUNG DES FEHLERS
1
E1
Schutz vor Überdruck
2
E2
Schutz vor zu niedrigem Druck
3
E4
Phasen ohne Schutz (nur Dreiphasenmodell)
4
E7
Schutz vor zu hoher oder zu niedriger Wassertemperatur am Auslass
5
E8
Schutz vor hoher Temp am Ausgang
6
EA
Überhitzungsschutz an Kühlspule (Verdampfer)
7
P0
Fehler bei Controller Kommunikation
8
P1
Sensorfehler des Temp-Sensors an Wassereinlass
9
P2
Sensorfehler des Temp-Sensors an Wasserauslass
10
P3
Sensorfehler des Temp-Sensors an Gasauslass
11
P4
Sensorfehler des Temp-Sensors Heizspule (Verdampfer)
12
P5
Sensorfehler des Temp-Sensors an Gasrückführung
13
P6
Sensorfehler des Temp-Sensors an Kühlspule (Wärmetauscher) im Kühlmodus
14
P7
Sensorfehler an Temp-Sensor Umgebungtemperatur
15
P8
Sensorfehler des Temp-Sensors an Kühlplatte
16
P9
Aktueller Sensor Fehler
17
PA
Fehler Restart Memory
18
F1
Modulfehler Kompressor-Antrieb
19
F2
PFC Modul Fehler
20
F3
Fehler bei Kompressor Start
21
F4
Fehler bei Kompressor-Lauf
22
F5
Überstromschutz an Wandler-Board
23
F6
Überhitzungsschutz an Wandler-Board
24
F7
Überstromschutz
25
F8
Überhitzungsschutz an Kühlplatte
26
F9
Fehler Ventilatormotor
27
Fb
Kondensator ohne Überladeschutz
28
FA
PFC-Modul über Stromschutz

Für Monteure und Händler
- 18 -

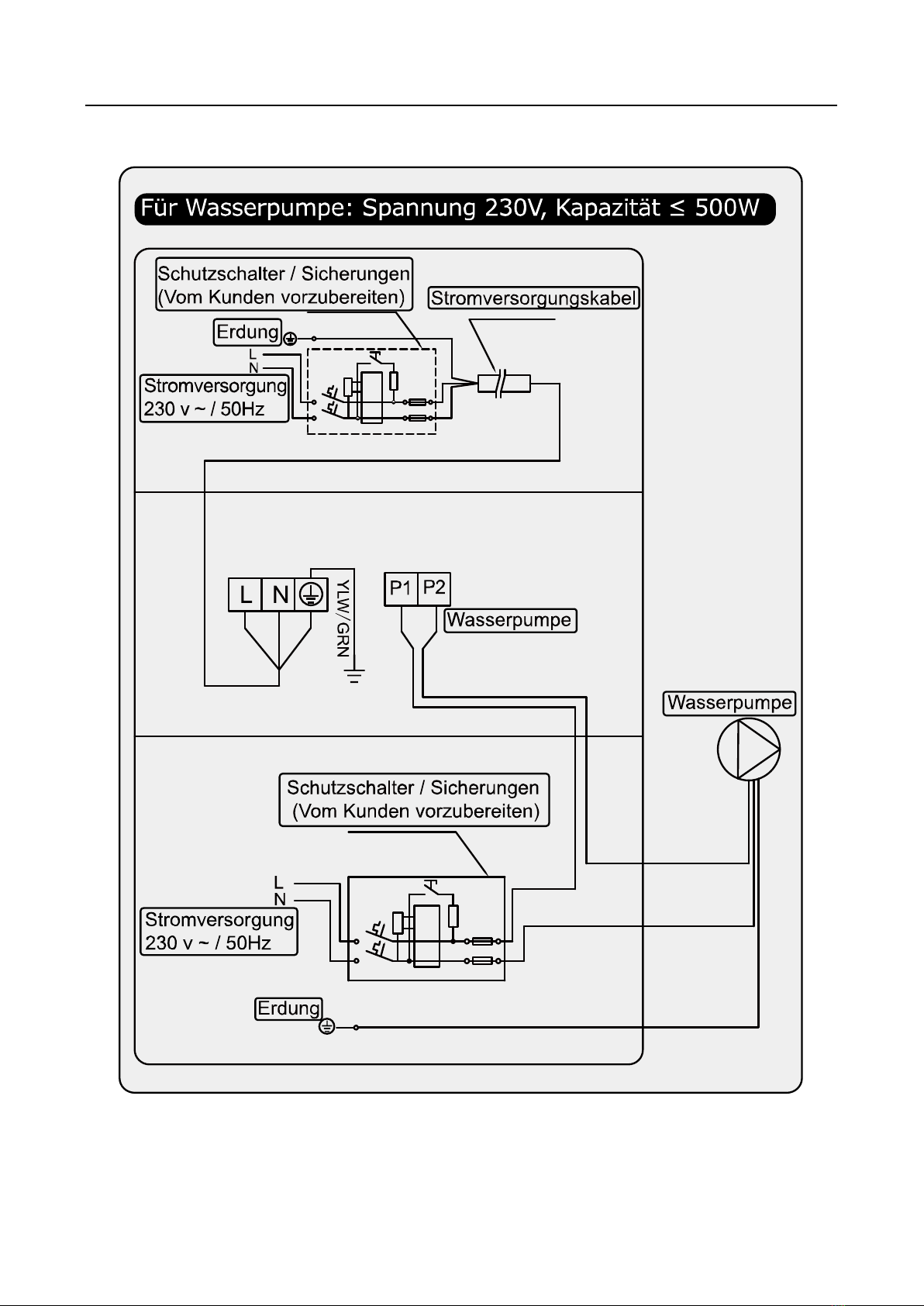

Anhang 1: Schaltplan für Heizprioritätsfunktion (Optional)
