Perfelli DNS 6363 B 750 LED Strip User manual

DNS 6363 B 750 LED Strip
DNS 6763 B 1100 LED Strip

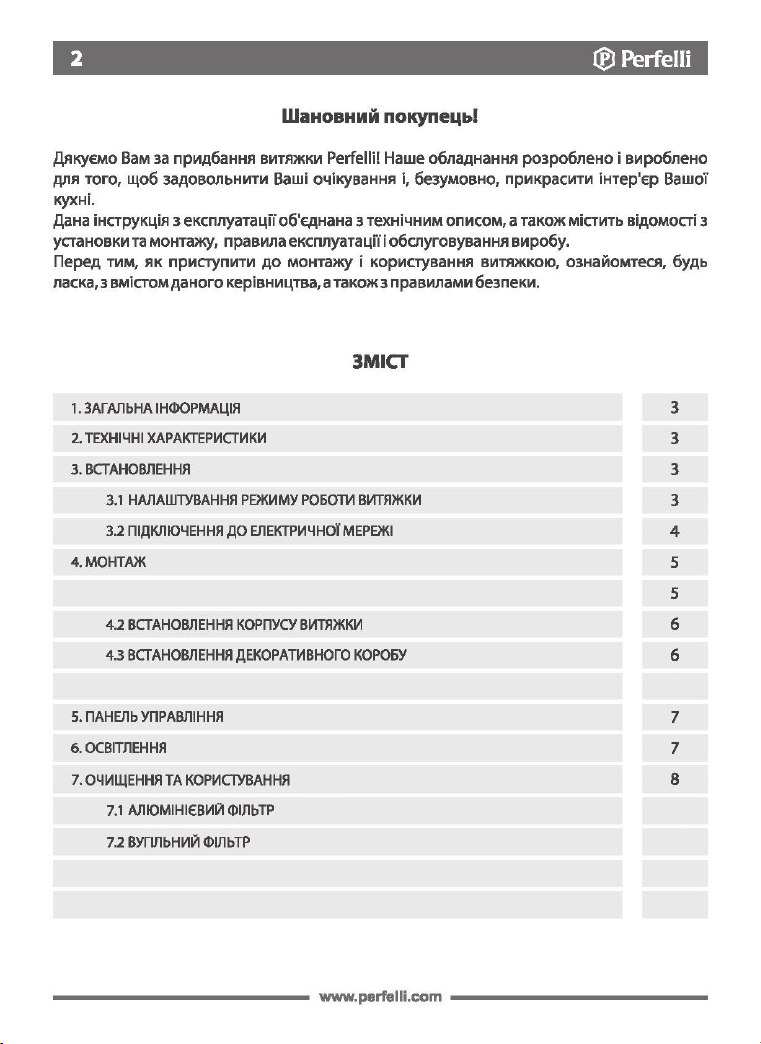

4.1 КОМПЛЕКТ ПОСТАЧАННЯ ТА ОПИС ПРИЛАДУ
4.4 ВСТАНОВЛЕННЯ АЛЮМІНІЄВОГО ПОВІТРОПРОВОДУ

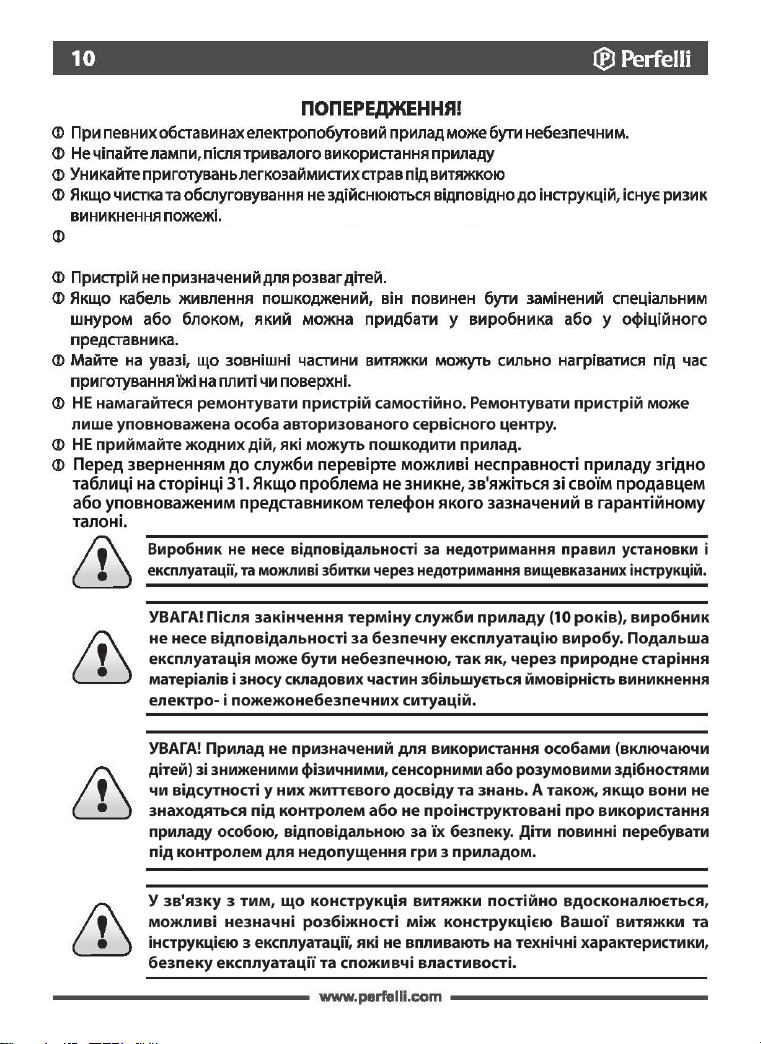

8. ПОПЕРЕДЖЕННЯ
9
7
10
9. МОЖЛИВІ НЕПОЛАДКИ ВИТЯЖКИ
9
31

Витяжки серій DNS 6363 B 750 LED Strip та DNS 6763 B 1100 LED Strip спроектовані для
очищення повітря від кухонних випарів в режимі відведення (повітропроводи виводяться
назовні) або в режимі рециркуляції (внутрішня циркуляція з використанням вугільних
фільтрів). Прилад встановлюється над газовою або електричною плитою чи поверхнею,
має власне освітлення і витяжний вентилятор з можливістю вибору швидкостей роботи.
Витяжки DNS 6363 B 750 LED Strip та DNS 6763 B 1100
LED Strip можуть працювати в двох режимах:

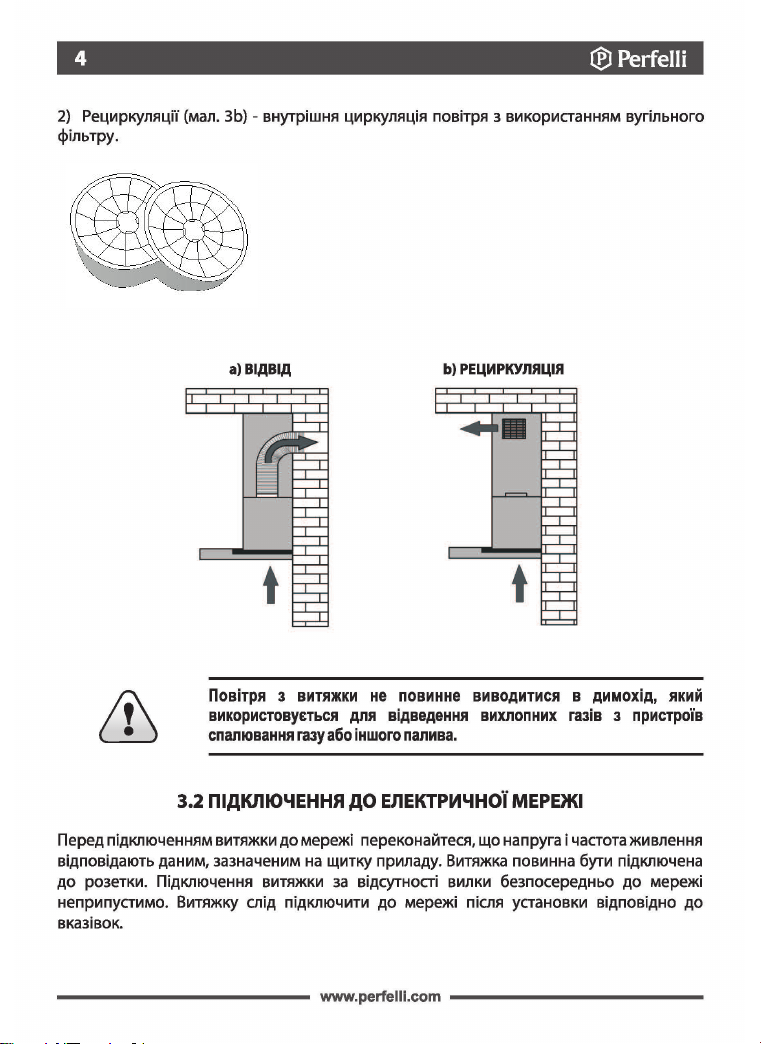

1) Відведення (мал. 3а) - повітря відводиться з будівлі
через з’єднання витяжки з вентиляційною трубою за до-
помогою жорсткої пластикової труби діаметром 120-150
мм із застосуванням відповідного перехідника (мал. 1)
або за допомогою труб і фітингу.
DNS 6363 B 750 LED Strip
143 Вт
45-62 Дб
I
140 Вт
750 м3/год
1x3 Вт LED Strip
233 Вт
40-62 Дб
I
230 Вт
1100 м3/год
1x3 Вт LED Strip
DNS 6763 B 1100 LED Strip
Мал. 1

Мал. 2
Мал. 3 (a) Мал. 3 (b)
Для роботи витяжки в режимі рециркуляції необхідно ви-
користовувати вугільні фільтри (мал. 2), які слід встановити
до корпусу двигуна кухонної витяжки. Під час роботи в
режимі рециркуляції очищене повітря повертається назад
до кухні. Вугільний фільтр слід міняти не рідше ніж раз у
3 місяці (в залежності від інтенсивності приготування їжі).
Вугільний фільтр не входить в комплект постачання і
купується окремо!

Мал. 4 Мал. 5
Для оптимального відведення повітря для витяжок DNS 6363 B 750 LED Strip та DNS
6763 B 1100 LED Strip слід використати жорстку пластикову трубу діаметром 120-150 мм
із застосуванням відповідного перехідника або за допомогою труб і фітингів.
a – Декоративний короб
b – Панель управління
c – Жирові фільтри
d – Лампа освітлення
e – Корпус
Комплект постачання:
1 – витяжка -1 шт
2 – комплект монтажний – 1 шт
3 – вентиляційний клапан – 1 шт
4 – гарантійний лист – 1 шт
5 – інструкція з експлуатації – 1 шт
6 – енергетична карта – 1 шт
7 – мікрофіша – 1 шт
8 – пакувальна коробка – 1 шт
9 – LED Strip лампа на 3 Вт – 1 шт
4.1 КОМПЛЕКТ ПОСТАЧАННЯ ТА ОПИС ПРИЛАДУ
a
e
c
d
b

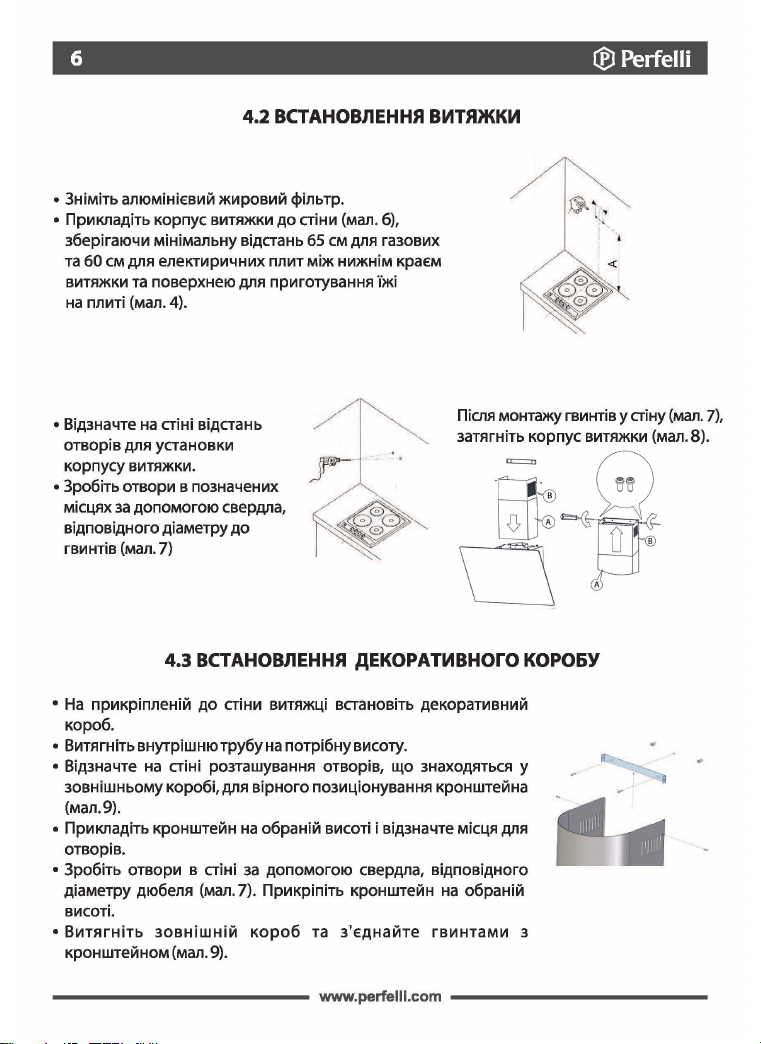

Мал. 6
Мал. 7
Мал. 8
Мал. 9

Мал. 12
Витяжки DNS 6363 B 750 LED Strip та DNS 6763 B 1100 LED Strip оснащені сенсорним
керуванням без дисплею (мал.12).
- Кнопка дозволяє ввімкнути/вимкнути освітлення.
- Кнопка ввімкнення першого рівня вентиляції.
- Кнопка ввімкнення другого рівня вентиляції.
- Кнопка ввімкнення третього рівня вентиляції. Повторне натискання кнопки ввім-
кне четвертий рівень вентиляції для витяжок серії DNS 6763 B 1100 LED Strip на сім
хвилин, після цього рівень вентиляції повернеться до третього.
Для ввімкнення таймера на 15 хвилин натисніть та тримайте кнопку будь-якого рівня
вентиляції протягом 1-2 секунд. Таймер вимикається автоматично.
Для вимкнення приладу необхідно повторно натиснути на кнопку рівня вентиляції,
на якому працює витяжка.
- Використовуйте повітропровід діаметром 120-150 мм.
- З’єднайте повітропровід з адаптером витяжки. Виведіть інший кінець повітропроводу
у вентиляційну шахту (Мал. 10). Переконайтеся у відсутності щілин у з’єднаннях.
Оскільки додаткові вигини та лікті повітропроводу призводять до зменшення протоку
повітря та зносу приладу, слід максимально їх уникати (Мал.11).
4.4 ВСТАНОВЛЕННЯ АЛЮМІНІЄВОГО ПОВІТРОПРОВОДУ
5. ПАНЕЛЬ УПРАВЛІННЯ
Мал. 10 Мал. 11

Для витяжок серії DNS 6363 B 750 LED Strip та DNS 6763 B 1100 LED Strip система
освітлення складається з однієї LED Strip лампи потужністю у 3 Вт.

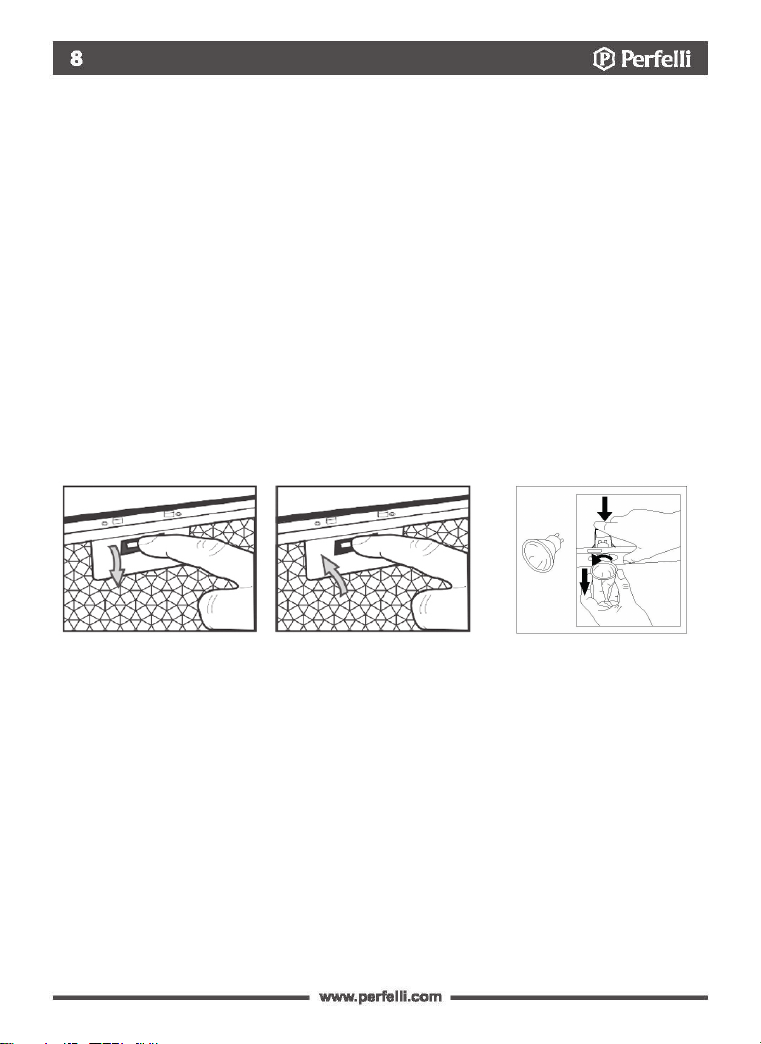

Заміна лампочок
Для заміни лампочки виконайте наступні кроки:
1. Знеструмте прилад.
2. Зніміть алюмінієвий фільтр витяжки, натиснувши на замок фільтру (мал. 13).
3. Видаліть стару лампочку.
4. Вставте нову лампочку тієї ж потужності (мал. 14).
5. Підключіть витяжку до електромережі.
Перед чищенням витяжки витягніть штекер із розетки. Для зовнішнього очищення вико-
ристовуйте вологу тканину та неагресивний миючий засіб.
Регулярне технічне обслуговування і очистка забезпечать високу продуктивність і
надійність витяжки, продовжуючи одночасно її термін служби. Зверніть особливу увагу
на те, щоб жирові фільтри і фільтри з активованим вугіллям замінювалися відповідно
до рекомендацій виробника.
Найнижча і середня швидкості використовуються в нормальних умовах і при малій ін-
тенсивності випарів, найвища швидкість застосовується при високій концентрації ви-
парів, наприклад, при смаженні. Враховуйте це, щоб вмикати витяжку на відповідній
швидкості. Це підвищує ефективність роботи витяжки.
6. ОСВІТЛЕННЯ
7. ОЧИЩЕННЯ ТА ВИКОРИСТАННЯ
Робота швидкостей двигуна
Мал. 13 Мал. 14

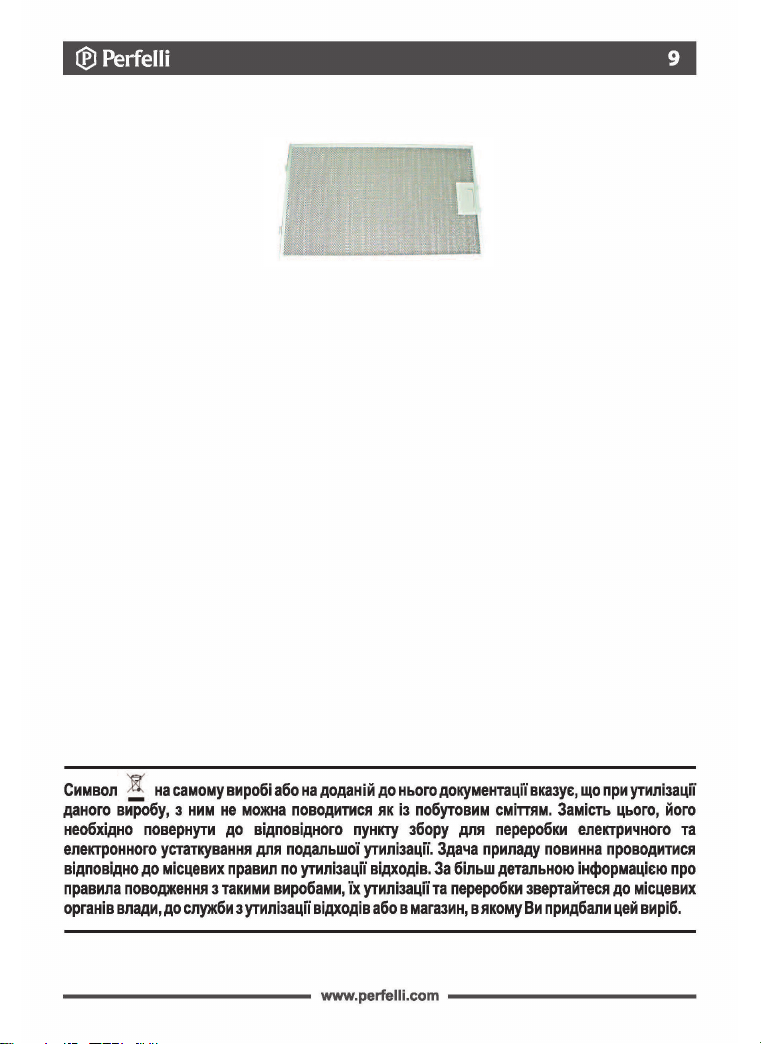

Жировий фільтр (мал. 15) слід чистити в залежності від інтенсивності приготування
їжі, принаймні, раз на 1-2 місяці. Для очищення жирового фільтра необхідно його
вийняти і промити теплою водою із засобами, що розчиняють жир, або в посудомийній
машині, при температурі 60° встановивши його у вертикальному положенні. При
очищенні алюмінієвого фільтра зверніть увагу на те, щоб не пошкодити сітку. Після
промивання і сушіння фільтр повинен бути повторно встановлений в витяжку. Пере-
конайтеся, що електронні частини приладу не контактують з водою та іншими подіб-
ними речовинами. Використання засобів для очищення та захисту від іржі збільшить
термін служби Вашого приладу. Коли алюмінієвий фільтр чиститься нерегулярно, він
швидше зношується, а витяжка втрачає свою продуктивність.
7.1 АЛЮМІНІЄВИЙ ФІЛЬТР
7.2 ВУГІЛЬНИЙ ФІЛЬТР
Мал. 15
При робочому режимі внутрішньої циркуляції вугільний фільтр поглинає запахи,
пов’язані з приготуванням їжі. Вугільний фільтр не підходить для миття або для від-
новлення, його потрібно змінювати не рідше, ніж раз в 3 місяці або частіше при
інтенсивному використанні витяжки.
Заміна вугільного фільтра
1. Знеструмте прилад.
2. Зніміть алюмінієвий фільтр.
3. Зніміть вугільний фільтр, який знаходиться всередині витяжки на корпусі двигуна,
обертаючи його проти годинникової стрілки.
4. Потім, повторюючи всі кроки з пункту 3 в зворотньому порядку, встановіть новий
фільтр на корпусі турбінного двигуна і поверніть його для захисту від ковзання.

Перед виконанням будь-яких операцій з технічного обслуговування, знеструмте
прилад.

DNS 6363 B 750 LED Strip
DNS 6763 B 1100 LED Strip

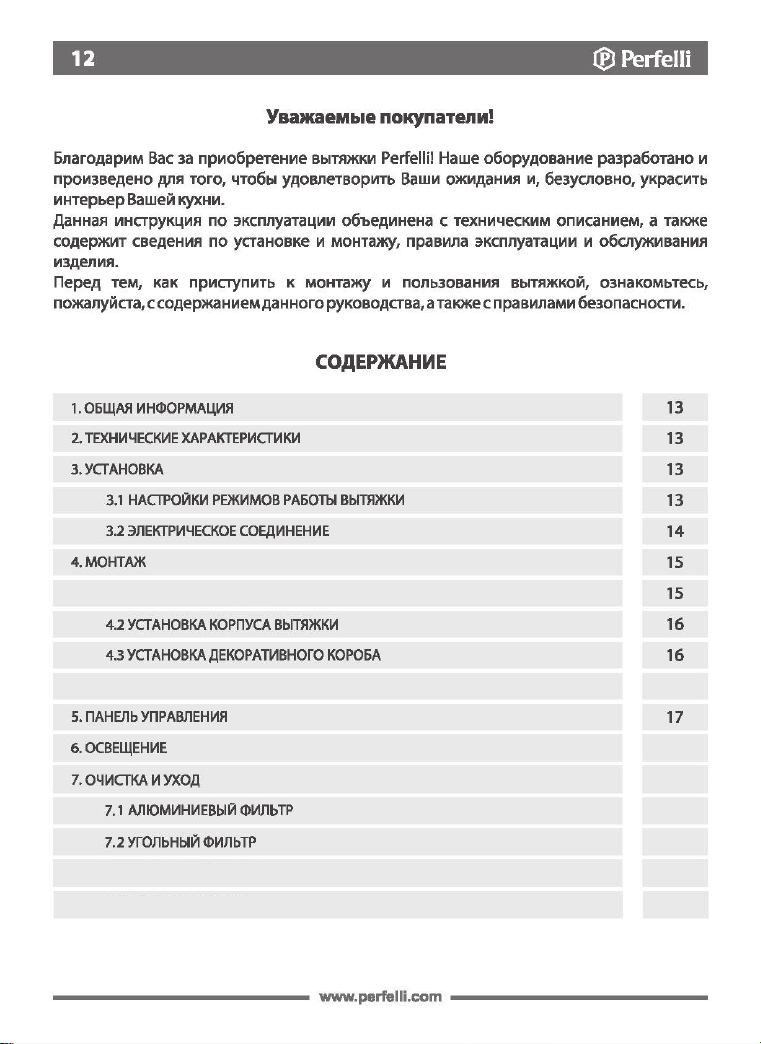

4.1 КОМПЛЕКТ ПОСТАВКИ И ОПИСАНИЕ ПРИБОРА
4.4 УСТАНОВКА АЛЮМИНИЕВОГО ВОЗДУХОВОДА
8. ПРЕДУПРЕЖДЕНИЕ
18
18
17
19
9. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ВЫТЯЖКИ
19
20
31

Вытяжки серий DNS 6363 B 750 LED Strip и DNS 6763 B 1100 LED Strip спроектированы
для очистки воздуха от кухонных испарений в режиме отвода (воздуховоды выводятся
наружу) или в режиме рециркуляции (внутренняя циркуляция с использованием угольных
фильтров). Прибор устанавливается над газовой или электрической плитой или по-
верхностью, имеет собственное освещение и вытяжной вентилятор с возможностью
выбора скоростей работы.
Вытяжки DNS 6363 B 750 LED Strip и DNS 6763 B 1100
LED Strip могут работать в двух режимах:
1) Отвод (рис. 3а) - воздух отводится из здания через сое-
динение вытяжки с вентиляционной трубой с помощью
жесткой пластиковой трубы диаметром 120-150 мм с при-
менением соответствующего переходника (рис. 1) или с
помощью труб и фитингов.
DNS 6363 B 750 LED Strip
143 Вт
45-62 Дб
І
140 Вт
750 м3/ч
1x3 Вт LED Strip
233 Вт
40-62 Дб
І
230 Вт
1100 м3/ч
1x3 Вт LED Strip
DNS 6763 B 1100 LED Strip
Рис. 1

Рис. 2
Рис. 3 (a) Рис. 3 (b)

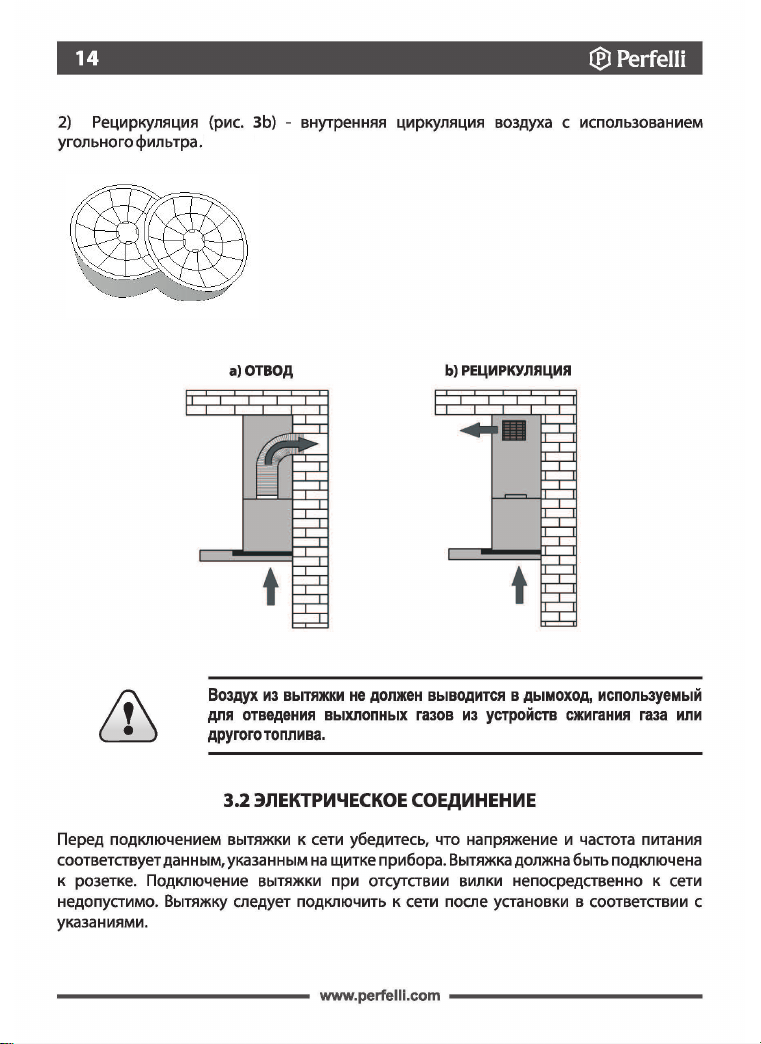

Для работы вытяжки в режиме рециркуляции необходимо
использовать угольные фильтры (рис. 2), которые следу-
ет установить в корпус двигателя кухонной вытяжки. Во
время работы в режиме рециркуляции очищенный воздух
возвращается обратно в кухню. Угольный фильтр подле-
жит замене не реже чем раз в три месяца (в зависимости
от интенсивности приготовления пищи). Угольный фильтр
не входит в комплект поставки и покупается отдельно!

Для оптимального отведения воздуха для вытяжки DNS 6363 B 750 LED Strip и DNS 6763
B 1100 LED Strip следует использовать жесткую пластиковую трубу диаметром 120-150
мм с применением соответствующего переходника или с помощью труб и фитингов.
a – Декоративный короб
b – Панель управления
c – Жировые фильтры
d – Лампа освещения
e – Корпус
Комплект поставки:
1 – вытяжка -1шт
2 – комплект монтажный -1шт
3 – вентиляционный клапан -1шт.
4 – гарантийное письмо -1шт.
5 – инструкция по эксплуатации -1шт
6 – энергетическая карта -1шт
7 – микрофиша -1шт
8 – упаковочная коробка -1шт
9 – LED Strip лампа на 3 Вт -1шт
4.1 КОМПЛЕКТ ПОСТАВКИ И ОПИСАНИЕ ПРИБОРА
a
e
c
d
b

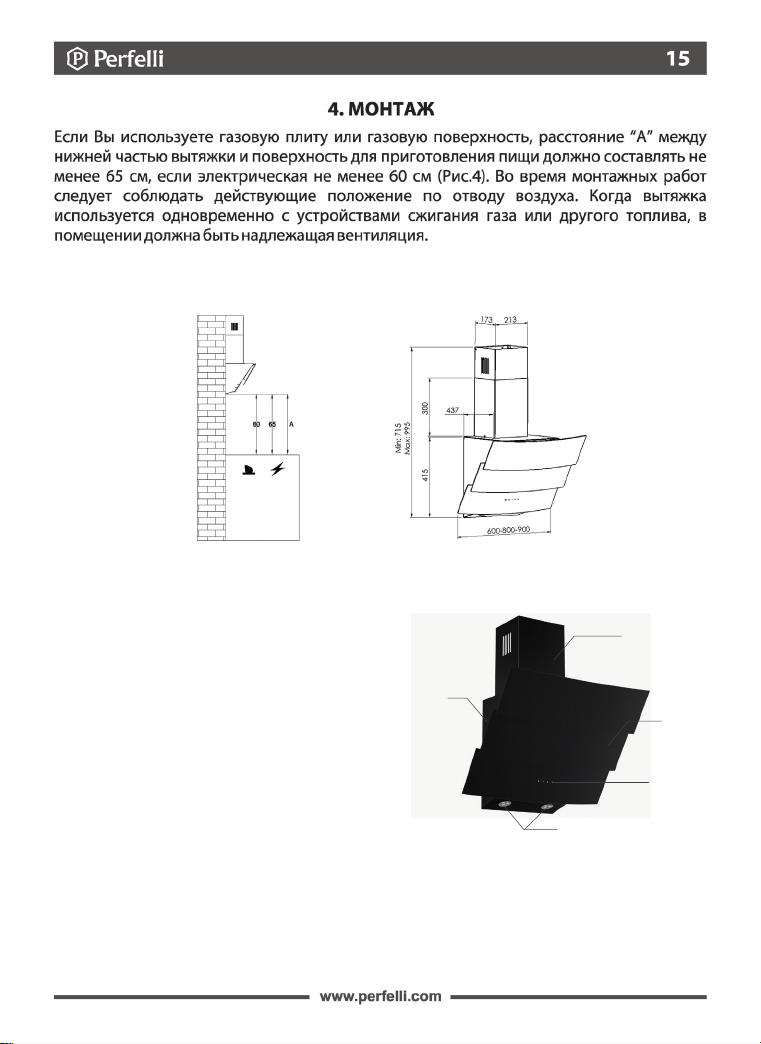

Рис. 4 Рис. 5

Рис. 6
Рис. 7
Рис. 8
Рис. 9

Рис. 12
Вытяжки DNS 6363 B 750 LED Strip и DNS 6763 B 1100 LED Strip оснащены сен-
сорным управлением без дисплея (рис. 12).
- Кнопка разрешает включить/выключить освещение.
- Кнопка включения первого уровня вентиляции.
- Кнопка включения второго уровня вентиляции.
- Кнопка включения третьего уровня вентиляции. Повторное нажатие кнопки
включит четвертый уровень вентиляции для вытяжек серии DNS 6763 B 1100 LED
Strip на сем минут, после этого уровень вентиляции вернется к третьему.
Для включения таймера на 15 минут нажмите и держите кнопку любого из уровней
вентиляции на продолжении 1-2 секунд. Таймер выключается автоматически.
Для выключения прибора необходимо повторно нажать на кнопку уровня вентиляции,
на котором работает вытяжка.
- Используйте воздуховод диаметром 120-150 мм.
- Соедините воздуховод с адаптером вытяжки. Выведите другой конец воздуховода в
вентиляционную шахту (рис. 10). Убедитесь в отсутствии щелей в соединениях.
Поскольку дополнительные изгибы и локти воздуховода приводят к уменьшению по-
тока воздуха и сносу прибора, следует максимально их избегать (рис. 11).
4.4 УСТАНОВКА АЛЮМИНИЕВОГО ВОЗДУХОВОДА
5. ПАНЕЛЬ УПРАВЛЕНИЯ
Рис. 10 Рис. 11

Для вытяжек серии DNS 6363 B 750 LED Strip и DNS 6763 B 1100 LED Strip система
освещения состоит из одной LED Strip лампы мощностью в 3 Вт.

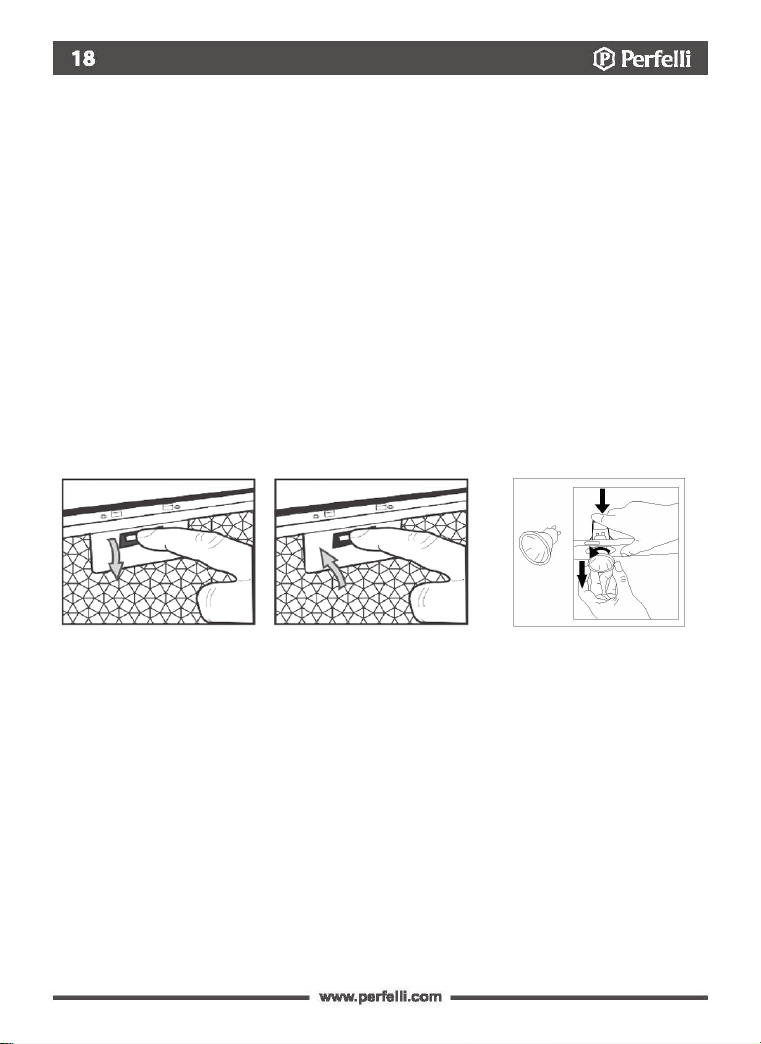

Замена лампочек
Для замены лампочки выполните следующие шаги:
1. Отключите вытяжку от электросети.
2. Снимите алюминиевый фильтр вытяжки, нажав на замок фильтра (рис.13).
3. Удалите старую лампочку.
4. Вставьте новую лампочку той же мощности (рис. 14).
5. Подключите вытяжку к электросети.
Перед чисткой вытяжки вытяните штекер из розетки. Для внешней очистки используйте
влажную ткань и неагрессивное моющее средство.
Регулярное техническое обслуживание и очистка обеспечит высокую производитель-
ность и надежность вытяжки, продлевая одновременно ее срок службы. Обратите
особое внимание на то, чтобы жировые фильтры и фильтры с активированным углем
заменялись в соответствии с рекомендациями производителя.
6. ОСВЕЩЕНИЕ
7. ОЧИСТКА И УХОД
Рис. 13 Рис. 14
Самая низкая и средняя скорости используются в нормальных условиях и при малой
интенсивности испарений, самая высокая скорость применяется при высокой концен-
трации испарений, например, при жарке. Учитывайте это, чтобы включать вытяжку на
соответствующей скорости. Это повышает эффективность работы вытяжки.
Работа скоростей двигателя

Жировой фильтр (рис.15) следует чистить в зависимости от интенсивности приготовле-
ния пищи, по крайней мере, раз в 1-2 месяца. Для очистки жирового фильтра необходимо
его вынуть и промыть теплой водой со средствами, растворяющими жир, или в посу-
домоечной машине, при температуре 60° установив его в вертикальное положение.
При очистке алюминиевого фильтра обратите внимание на то, чтобы не повредить
сетку. После промывки и сушки фильтр должен быть повторно установлен в вытяжку.
Убедитесь, что электронные части прибора не контактируют с водой или другими
подобными веществами. Использование средств для очистки и защиты от ржавчины
увеличит срок службы Вашего прибора. Когда алюминиевый фильтр чистится не-
регулярно, он быстрее изнашивается, а вытяжка теряет свою производительность.
7.1 АЛЮМИНИЕВЫЙ ФИЛЬТР
7.2 УГОЛЬНЫЙ ФИЛЬТР
Рис. 15
