Perfelli TL 5602 C 1000 LED User manual

TL 5602 C 1000 LED
TL 6202 C 650 LED
TL 6602 C 1000 LED
TL 6802 C 1200 LED

4.1 КОМПЛЕКТ ПОСТАЧАННЯ ТА ОПИС ПРИЛАДУ
4.3 ВСТАНОВЛЕННЯ АЛЮМІНІЄВОГО ПОВІТРОПРОВОДУ
8. ПОПЕРЕДЖЕННЯ
9
6
10
9. МОЖЛИВІ НЕПОЛАДКИ ВИТЯЖКИ
9
31
www.perfelli.ua
2

Витяжки серій TL 5602 C 1000 LED, TL 6202 C 650 LED, TL 6602 C 1000 LED та TL 6802 C
1200 LED спроектовані для очищення повітря від кухонних випарів в режимі відведення
(повітропроводи виводяться назовні) або в режимі рециркуляції (внутрішня циркуляція з
використанням вугільних фільтрів). Прилад встановлюється над газовою або електрич-
ною плитою чи поверхнею, має власне освітлення і витяжний вентилятор з можливістю
вибору швидкостей роботи.
Витяжки TL 5602 C 1000 LED, TL 6202 C 650 LED, TL 6602 C 1000 LED та TL 6802 C 1200
LED можуть працювати в двох режимах:
1) Відведення (мал. 2) - повітря відводиться з будівлі через з’єднання витяжки з венти-
ляційною трубою за допомогою жорсткої пластикової труби діаметром 120-150 мм із
застосуванням труб і фітингу.
Технічні дані
TL 6202 C 650 LED TL 5602/6602 C 1000 LED TL 6802 C 1200 LED
Номінальна напруга 220-240 В - 50 Гц 220-240 В - 50 Гц 220-240 В - 50 Гц
Загальна потужність 114 Вт 184 Вт 234 Вт
Потужність двигуна 110 Вт 180 Вт 230 Вт
Освітлення 2х2 Вт LED 2х2 Вт LED 2х2 Вт LED
Максимальна
продуктивність 650 м3/год 1000 м3/год 1200 м3/год
Клас обладнання ІІ ІІ ІІ
Режим роботи під контролем під контролем під контролем
Рівень шуму 53-63 Дб 50-65 Дб 45-67 Дб
www.perfelli.ua
3

Мал. 1
Мал. 2 Мал. 3
Для роботи витяжки в режимі рециркуляції необхідно ви-
користовувати вугільні фільтри (мал. 1), які слід встановити
до корпусу двигуна кухонної витяжки. Під час роботи в
режимі рециркуляції очищене повітря повертається назад
до кухні. Вугільний фільтр слід міняти не рідше ніж раз у
3 місяці (в залежності від інтенсивності приготування їжі).
Вугільний фільтр не входить в комплект постачання і
купується окремо!
Електрообладнання має 2 клас захисту, тому може працювати в мережах без заземлення.
www.perfelli.ua
4

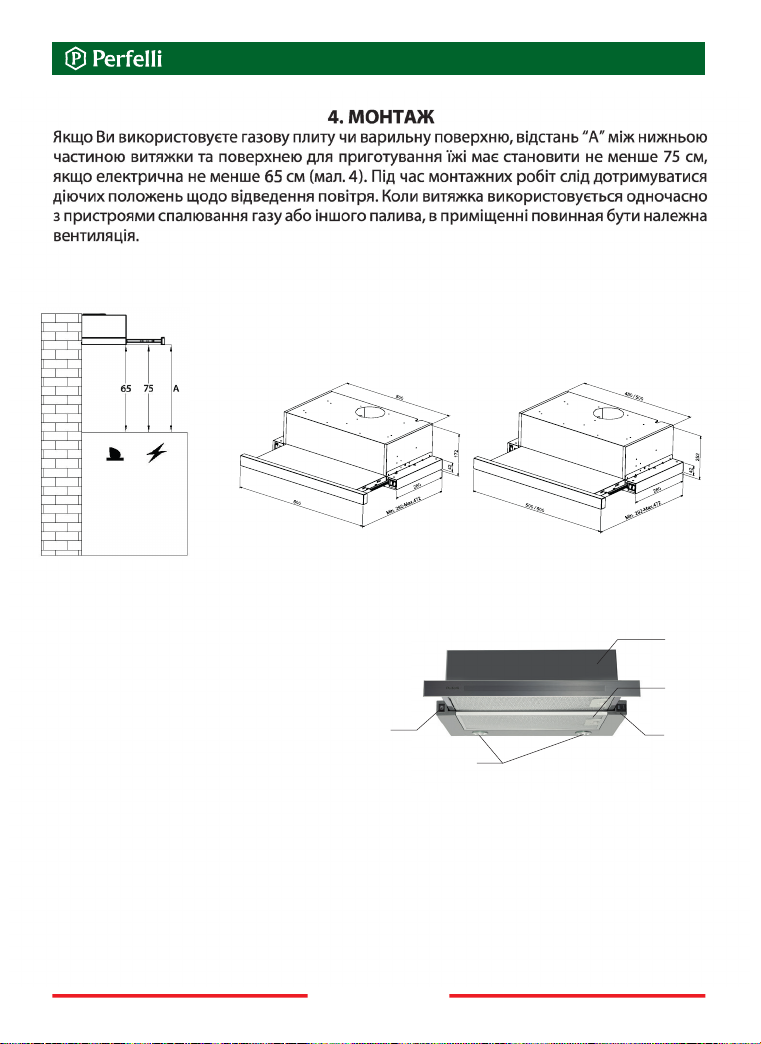

Мал. 4 Мал. 5
Для оптимального відведення повітря для витяжок TL 5602 C 1000 LED, TL 6202 C 650
LED, TL 6602 C 1000 LED та TL 6802 C 1200 LED слід використати жорстку пластикову
трубу діаметром 120-150 мм із застосуванням труб і фітингів.
a – Панель управління
b – Жирові фільтри
c – Лампи освітлення
d – Корпус
Комплект постачання:
1 – витяжка -1 шт
2 – комплект монтажний – 1 шт
3 – вентиляційний клапан – 1 шт
4 – гарантійний лист – 1 шт
5 – інструкція з експлуатації – 1 шт
6 – енергетична карта – 1 шт
7 – мікрофіша – 1 шт
8 – пакувальна коробка – 1 шт
9 – LED лампа на 2 Вт – 2 шт
10 – алюмінієвий жировий фільтр – 2 шт
4.1 КОМПЛЕКТ ПОСТАЧАННЯ ТА ОПИС ПРИЛАДУ
d
b
аа
c
A A
B B
C C
D D
6
6
5
5
4
4
3
3
2
2
1
1
A A
B B
C C
D D
6
6
5
5
4
4
3
3
2
2
1
1
TL 5602 C 1000 LED
TL 6602 C 1000 LED
TL 6802 C 1200 LED
TL 6202 C 650 LED
www.perfelli.ua
5

Мал. 6
Мал. 7 Мал. 8
- Використовуйте повітропровід діаметром 120-150 мм.
- З’єднайте повітропровід з адаптером витяжки. Виведіть інший кінець повітропроводу
у вентиляційну шахту (Мал. 9). Переконайтеся у відсутності щілин у з’єднаннях.
Оскільки додаткові вигини та лікті повітропроводу призводять до зменшення протоку
повітря та зносу приладу, слід максимально їх уникати (Мал.10).
4.3 ВСТАНОВЛЕННЯ АЛЮМІНІЄВОГО ПОВІТРОПРОВОДУ
Мал. 9 Мал. 10
www.perfelli.ua
6

* У моделі TL 5602 C 1000 LED 2 швидкості вентилятора.
5. ПАНЕЛЬ УПРАВЛІННЯ
Мал. 11

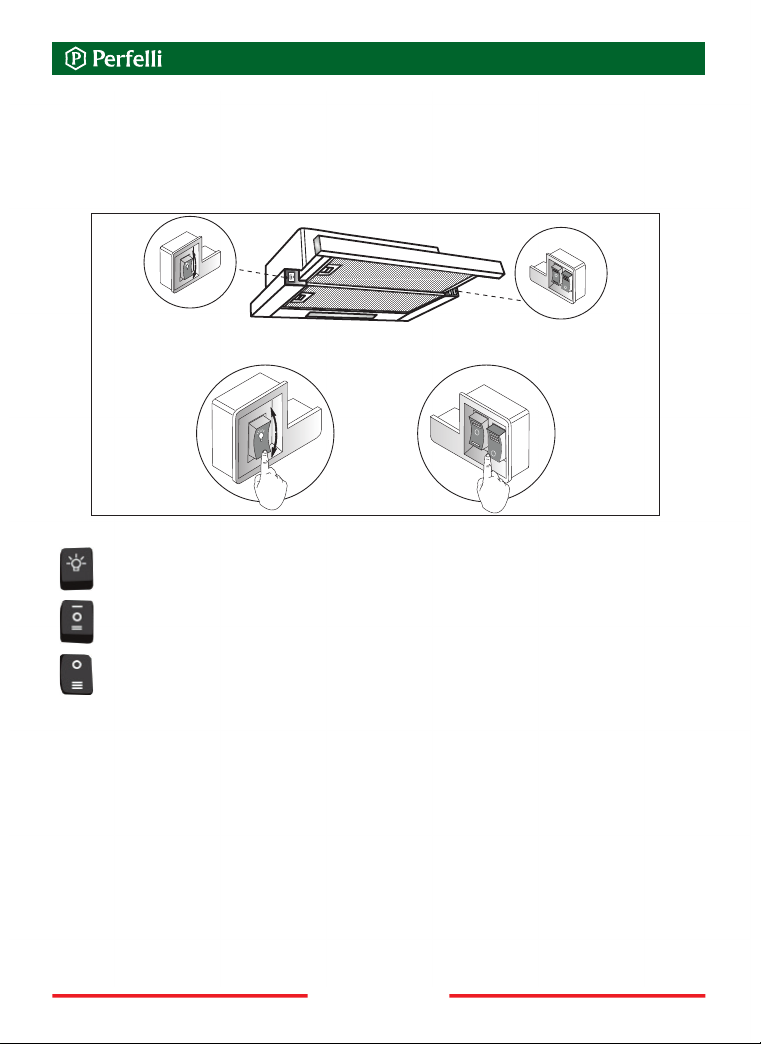

Витяжки TL 5602 C 1000 LED, TL 6202 C 650 LED, TL 6602 C 1000 LED та TL 6802 C
1200 LED оснащені панеллю управління, що складається з перемикача освітлення і
перемикача швидкостей (мал.11).
- Перемикач дозволяє ввімкнути/вимкнути освітлення.
- Положення «0» - вентилятор вимкнений.
- Положення «-» - вентилятор включений на низькій швидкості.
- Положення «=» - вентилятор включений на середній швидкості.
- Положення «≡» вентилятор включений на високій швидкості.
www.perfelli.ua
7

Для витяжок серії TL 5602 C 1000 LED, TL 6202 C 650 LED, TL 6602 C 1000 LED та TL
6802 C 1200 LED система освітлення складається з двох LED ламп потужністю у 2 Вт.
Заміна лампочок
Для заміни лампочки виконайте наступні кроки:
1. Знеструмте прилад.

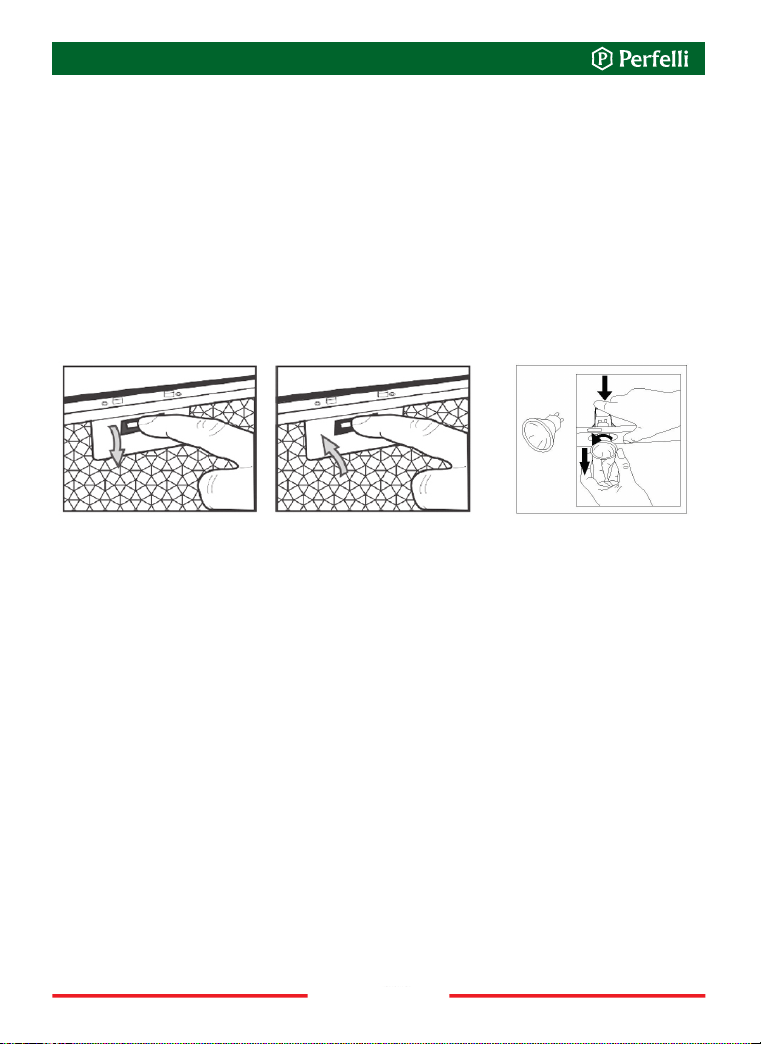

2. Зніміть алюмінієвий фільтр витяжки, натиснувши на замок фільтру (мал. 12).
3. Видаліть стару лампочку.
4. Вставте нову лампочку тієї ж потужності (мал. 13).
5. Підключіть витяжку до електромережі.
Перед чищенням витяжки витягніть штекер із розетки. Для зовнішнього очищення вико-
ристовуйте вологу тканину та неагресивний миючий засіб.
Регулярне технічне обслуговування і очистка забезпечать високу продуктивність і
надійність витяжки, продовжуючи одночасно її термін служби. Зверніть особливу увагу
на те, щоб жирові фільтри і фільтри з активованим вугіллям замінювалися відповідно
до рекомендацій виробника.
6. ОСВІТЛЕННЯ
7. ОЧИЩЕННЯ ТА ВИКОРИСТАННЯ
Мал. 12 Мал. 13
www.perfelli.ua
8

При робочому режимі внутрішньої циркуляції вугільний фільтр поглинає запахи,
пов’язані з приготуванням їжі. Вугільний фільтр не підходить для миття або для від-
новлення, його потрібно змінювати не рідше, ніж раз в 3 місяці або частіше при
інтенсивному використанні витяжки.
Заміна вугільного фільтра
1. Знеструмте прилад.
2. Зніміть алюмінієвий фільтр.
3. Зніміть вугільний фільтр, який знаходиться всередині витяжки на корпусі двигуна,
обертаючи його проти годинникової стрілки.
4. Потім, повторюючи всі кроки з пункту 3 в зворотньому порядку, встановіть новий
фільтр на корпусі турбінного двигуна і поверніть його для захисту від ковзання.

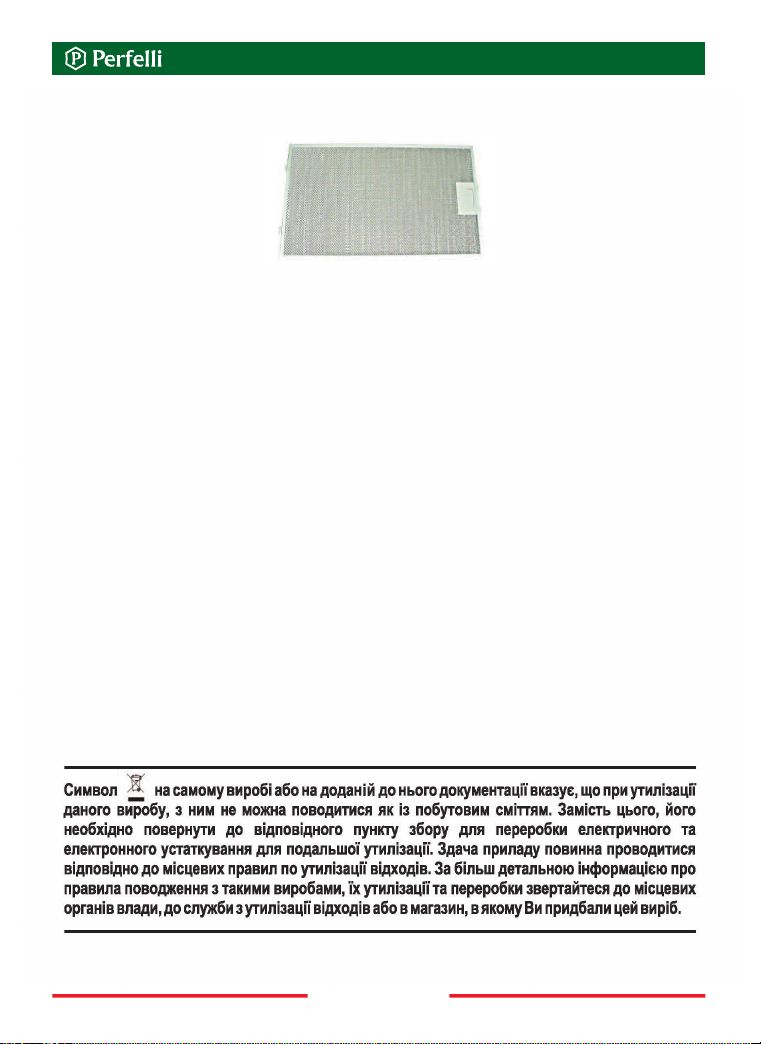

Жировий фільтр (мал. 14) слід чистити в залежності від інтенсивності приготування
їжі, принаймні, раз на 1-2 місяці. Для очищення жирового фільтра необхідно його
вийняти і промити теплою водою із засобами, що розчиняють жир, або в посудомийній
машині, при температурі 60° встановивши його у вертикальному положенні. При
очищенні алюмінієвого фільтра зверніть увагу на те, щоб не пошкодити сітку. Після
промивання і сушіння фільтр повинен бути повторно встановлений в витяжку. Пере-
конайтеся, що електронні частини приладу не контактують з водою та іншими подіб-
ними речовинами. Використання засобів для очищення та захисту від іржі збільшить
термін служби Вашого приладу. Коли алюмінієвий фільтр чиститься нерегулярно, він
швидше зношується, а витяжка втрачає свою продуктивність.
7.1 АЛЮМІНІЄВИЙ ФІЛЬТР
7.2 ВУГІЛЬНИЙ ФІЛЬТР
Мал. 14
www.perfelli.ua
9

Перед виконанням будь-яких операцій з технічного обслуговування, знеструмте
прилад.
www.perfelli.ua
10

TL 5602 C 1000 LED
TL 6202 C 650 LED
TL 6602 C 1000 LED
TL 6802 C 1200 LED

4.1 КОМПЛЕКТ ПОСТАВКИ И ОПИСАНИЕ ПРИБОРА
4.3 УСТАНОВКА АЛЮМИНИЕВОГО ВОЗДУХОВОДА
8. ПРЕДУПРЕЖДЕНИЕ
18
18
16
19
9. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ВЫТЯЖКИ
19
20
31
www.perfelli.ua
12

Вытяжки серий TL 5602 C 1000 LED, TL 6202 C 650 LED, TL 6602 C 1000 LED и TL 6802
C 1200 LED спроектированы для очистки воздуха от кухонных испарений в режиме
отвода (воздуховоды выводятся наружу) или в режиме рециркуляции (внутренняя цирку-
ляция с использованием угольных фильтров). Прибор устанавливается над газовой или
электрической плитой или поверхностью, имеет собственное освещение и вытяжной
вентилятор с возможностью выбора скоростей работы.
Вытяжки TL 5602 C 1000 LED, TL 6202 C 650 LED, TL 6602 C 1000 LED и TL 6802 C 1200
LED могут работать в двух режимах:
1) Отвод (рис. 2) - воздух отводится из здания через соединение вытяжки с вентиля-
ционной трубой с помощью жесткой пласти ковой трубы диаметром 120-150 мм с приме-
нением труб и фитингов.
Технические данные
TL 6202 C 650 LED TL 5602/6602 C 1000 LED TL 6802 C 1200 LED
Номинальное
напряжение 220-240 В - 50 Гц 220-240 В - 50 Гц 220-240 В - 50 Гц
Общая мощность 114 Вт 184 Вт 234 Вт
Мощность двигателя 110 Вт 180 Вт 230 Вт
Освещение 2х2 Вт LED 2х2 Вт LED 2х2 Вт LED
Максимальная
производительность 650 м3/год 1000 м3/год 1200 м3/год
Класс борудования ІІ ІІ ІІ
Режим работы под контролем под контролем под контролем
Уровень шума 53-63 Дб 50-65 Дб 45-67 Дб
www.perfelli.ua
13

Рис. 1
Рис. 2 Рис. 3
Для работы вытяжки в режиме рециркуляции необходимо
использовать угольные фильтры (рис. 1), которые следу-
ет установить в корпус двигателя кухонной вытяжки. Во
время работы в режиме рециркуляции очищенный воздух
возвращается обратно в кухню. Угольный фильтр подле-
жит замене не реже чем раз в три месяца (в зависимости
от интенсивности приготовления пищи). Угольный фильтр
не входит в комплект поставки и покупается отдельно!
Электрооборудование имеет 2 класс защиты, поэтому может работать в сетях без
заземления.
www.perfelli.ua
14

Для оптимального отведения воздуха для вытяжки TL 5602 C 1000 LED, TL 6202 C 650
LED, TL 6602 C 1000 LED и TL 6802 C 1200 LED следует использовать жесткую пласти-
ковую трубу диаметром 120-150 мм с применением труб и фитингов.
a – Панель управления
b – Жировые фильтры
c – Лампы освещения
d – Корпус
Комплект поставки:
1 – вытяжка -1 шт
2 – комплект монтажный -1 шт
3 – вентиляционный клапан -1 шт
4 – гарантийное письмо -1 шт
5 – инструкция по эксплуатации -1 шт
6 – энергетическая карта -1 шт
7 – микрофиша -1 шт
8 – упаковочная коробка -1 шт
9 – LED лампа на 2 Вт -2 шт
10 – алюминиевый жировой фильтр – 2 шт
4.1 КОМПЛЕКТ ПОСТАВКИ И ОПИСАНИЕ ПРИБОРА
Рис. 4 Рис. 5
d
b
аа
c
A A
B B
C C
D D
6
6
5
5
4
4
3
3
2
2
1
1
A A
B B
C C
D D
6
6
5
5
4
4
3
3
2
2
1
1
TL 5602 C 1000 LED
TL 6602 C 1000 LED
TL 6802 C 1200 LED
TL 6202 C 650 LED
www.perfelli.ua
15

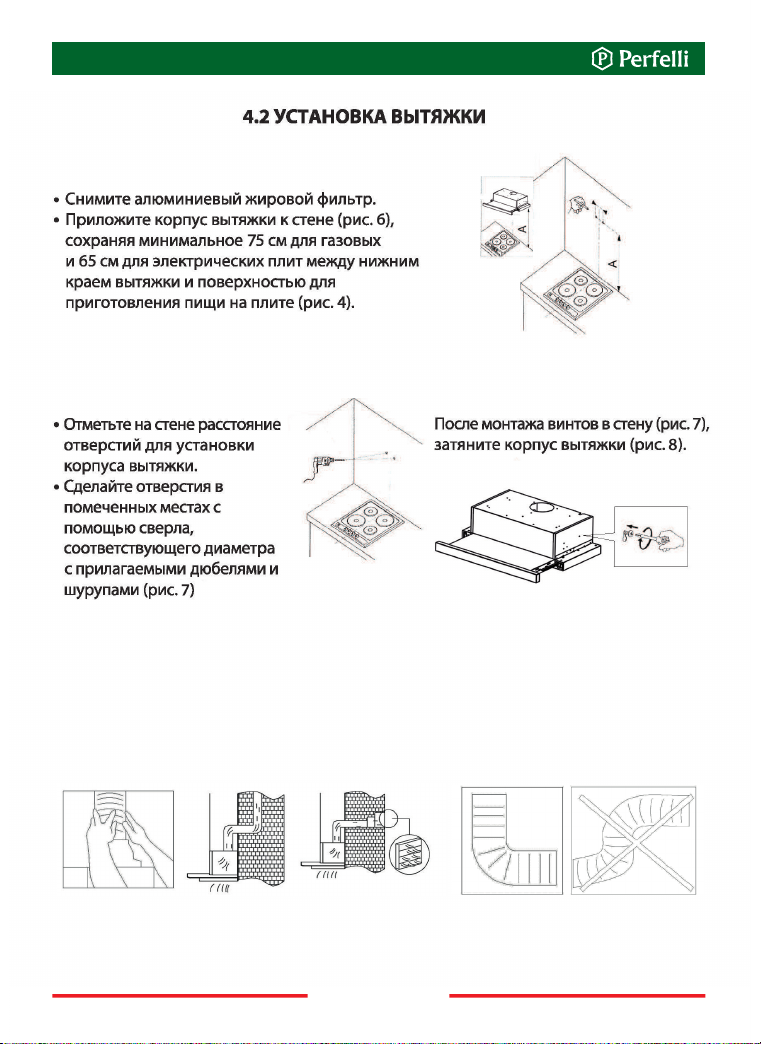

Рис. 6
Рис. 7 Рис. 8
- Используйте воздуховод диаметром 120-150 мм.
- Соедините воздуховод с адаптером вытяжки. Выведите другой конец воздуховода в
вентиляционную шахту (рис. 9). Убедитесь в отсутствии щелей в соединениях.
Поскольку дополнительные изгибы и локти воздуховода приводят к уменьшению по-
тока воздуха и сносу прибора, следует максимально их избегать (рис. 10).
4.4 УСТАНОВКА АЛЮМИНИЕВОГО ВОЗДУХОВОДА
Рис. 9 Рис. 10
www.perfelli.ua
16

5. ПАНЕЛЬ УПРАВЛЕНИЯ
Рис. 11
Вытяжки TL 5602 C 1000 LED, TL 6202 C 650 LED, TL 6602 C 1000 LED и TL 6802 C
1200 LED оснащены панелью управления, состоящей из переключателя освещения и
переключателя скоростей (рис.11).
- Перелючатель разрешает включить/выключить освещение.
- Положение «0» - вентилятор выключен.
- Положение «-» - вентилятор включен на низкой скорости.
- Положение «=» - вентилятор включен на средней скорости.
- Положение «≡» - вентилятор включен на высокой скорости.
* В моделе TL 5602 C 1000 LED 2 скорости вентилятора.
www.perfelli.ua
17

Для вытяжек серии TL 5602 C 1000 LED, TL 6202 C 650 LED, TL 6602 C 1000 LED и TL
6802 C 1200 LED система освещения состоит из двух LED ламп мощностью в 2 Вт.
Замена лампочек
Для замены лампочки выполните следующие шаги:
1. Отключите вытяжку от электросети.
2. Снимите алюминиевый фильтр вытяжки, нажав на замок фильтра (рис.12).
3. Удалите старую лампочку.
4. Вставьте новую лампочку той же мощности (рис. 13).
5. Подключите вытяжку к электросети.
Перед чисткой вытяжки вытяните штекер из розетки. Для внешней очистки используйте
влажную ткань и неагрессивное моющее средство.
Регулярное техническое обслуживание и очистка обеспечит высокую производитель-
ность и надежность вытяжки, продлевая одновременно ее срок службы. Обратите
особое внимание на то, чтобы жировые фильтры и фильтры с активированным углем
заменялись в соответствии с рекомендациями производителя.
6. ОСВЕЩЕНИЕ
7. ОЧИСТКА И УХОД
Рис. 12 Рис. 13
Самая низкая и средняя скорости используются в нормальных условиях и при малой
интенсивности испарений, самая высокая скорость применяется при высокой концен-
трации испарений, например, при жарке. Учитывайте это, чтобы включать вытяжку на
соответствующей скорости. Это повышает эффективность работы вытяжки.
Работа скоростей двигателя
www.perfelli.ua
18

Жировой фильтр (рис.14) следует чистить в зависимости от интенсивности приготовле-
ния пищи, по крайней мере, раз в 1-2 месяца. Для очистки жирового фильтра необходимо
его вынуть и промыть теплой водой со средствами, растворяющими жир, или в посу-
домоечной машине, при температуре 60° установив его в вертикальное положение.
При очистке алюминиевого фильтра обратите внимание на то, чтобы не повредить
сетку. После промывки и сушки фильтр должен быть повторно установлен в вытяжку.
Убедитесь, что электронные части прибора не контактируют с водой или другими
подобными веществами. Использование средств для очистки и защиты от ржавчины
увеличит срок службы Вашего прибора. Когда алюминиевый фильтр чистится не-
регулярно, он быстрее изнашивается, а вытяжка теряет свою производительность.
7.1 АЛЮМИНИЕВЫЙ ФИЛЬТР
7.2 УГОЛЬНЫЙ ФИЛЬТР
Рис. 14
www.perfelli.ua
19

www.perfelli.ua
20
