Perfelli DNS 6753 B 1100 LED Strip User manual

DNS 6753 B 1100 LED Strip
DNS 9753 B 1100 LED Strip

4.1 КОМПЛЕКТ ПОСТАЧАННЯ ТА ОПИС ПРИЛАДУ
4.4 ВСТАНОВЛЕННЯ АЛЮМІНІЄВОГО ПОВІТРОПРОВОДУ

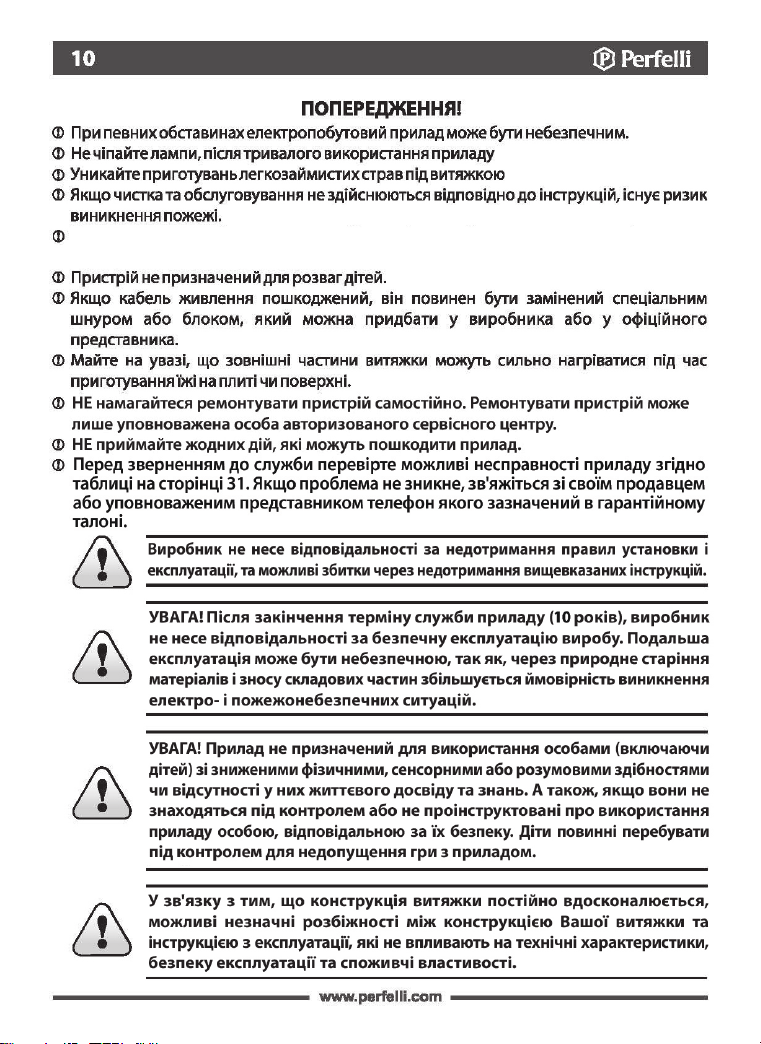

8. ПОПЕРЕДЖЕННЯ
9
7
10
9. МОЖЛИВІ НЕПОЛАДКИ ВИТЯЖКИ
9
31

Витяжки серій DNS 6753 B 1100 LED Strip та DNS 9753 B 1100 LED Strip спроектовані для
очищення повітря від кухонних випарів в режимі відведення (повітропроводи виводяться
назовні) або в режимі рециркуляції (внутрішня циркуляція з використанням вугільних
фільтрів). Прилад встановлюється над газовою або електричною плитою чи поверхнею,
має власне освітлення і витяжний вентилятор з можливістю вибору швидкостей роботи.
Витяжки DNS 6753 B 1100 LED Strip та DNS 9753 B 1100
LED Strip можуть працювати в двох режимах:

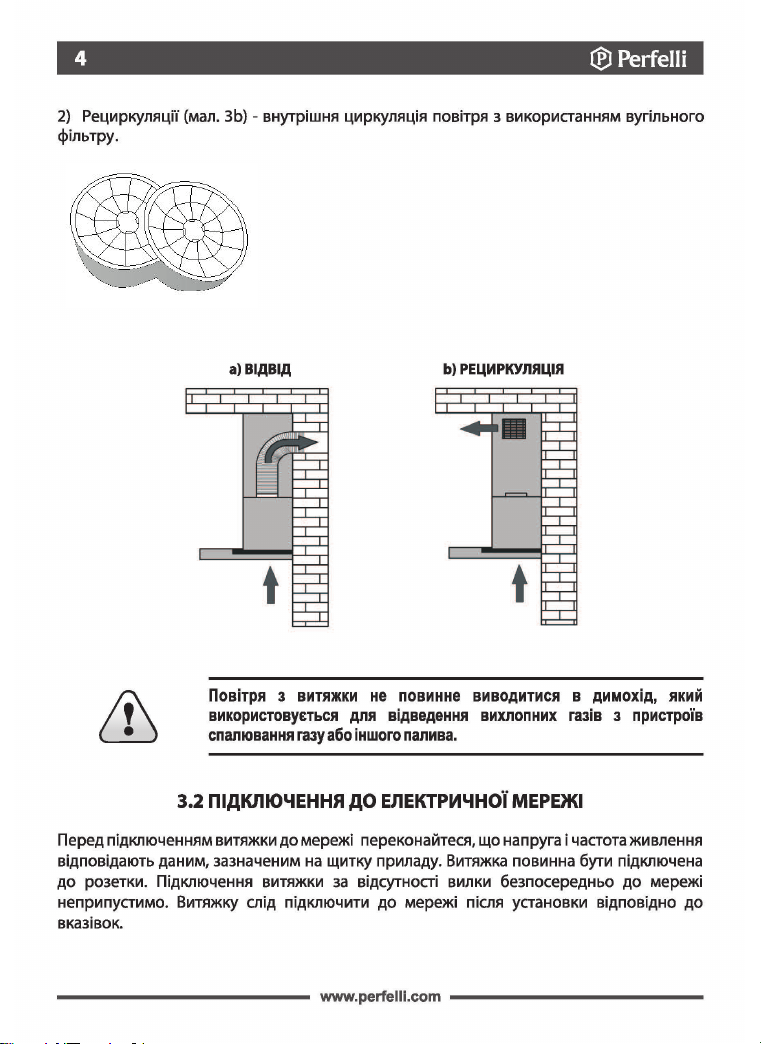

1) Відведення (мал. 3а) - повітря відводиться з будівлі
через з’єднання витяжки з вентиляційною трубою за до-
помогою жорсткої пластикової труби діаметром 120-150
мм із застосуванням відповідного перехідника (мал. 1)
або за допомогою труб і фітингу.
DNS 6753 B 1100 LED Strip
233 Вт
40-62 Дб
I
230 Вт
1100 м3/год
1x3 Вт LED Strip
236 Вт
40-62 Дб
I
230 Вт
1100 м3/год
1x6 Вт LED Strip
DNS 9753 B 1100 LED Strip
Мал. 1

Мал. 2
Мал. 3 (a) Мал. 3 (b)
Для роботи витяжки в режимі рециркуляції необхідно ви-
користовувати вугільні фільтри (мал. 2), які слід встановити
до корпусу двигуна кухонної витяжки. Під час роботи в
режимі рециркуляції очищене повітря повертається назад
до кухні. Вугільний фільтр слід міняти не рідше ніж раз у
3 місяці (в залежності від інтенсивності приготування їжі).
Вугільний фільтр не входить в комплект постачання і
купується окремо!

Мал. 4 Мал. 5
Для оптимального відведення повітря для витяжок DNS 6753 B 1100 LED Strip та DNS
9753 B 1100 LED Strip слід використати жорстку пластикову трубу діаметром 120-150 мм
із застосуванням відповідного перехідника або за допомогою труб і фітингів.
a – Декоративний короб
b – Панель управління
c – Жирові фільтри
d – Лампа освітлення
e – Корпус
Комплект постачання:
1 – витяжка -1 шт
2 – комплект монтажний – 1 шт
3 – вентиляційний клапан – 1 шт
4 – гарантійний лист – 1 шт
5 – інструкція з експлуатації – 1 шт
6 – енергетична карта – 1 шт
7 – мікрофіша – 1 шт
8 – пакувальна коробка – 1 шт
9 – LED Strip лампа на 3/6 Вт – 1 шт
4.1 КОМПЛЕКТ ПОСТАЧАННЯ ТА ОПИС ПРИЛАДУ
a
b
e
d
c

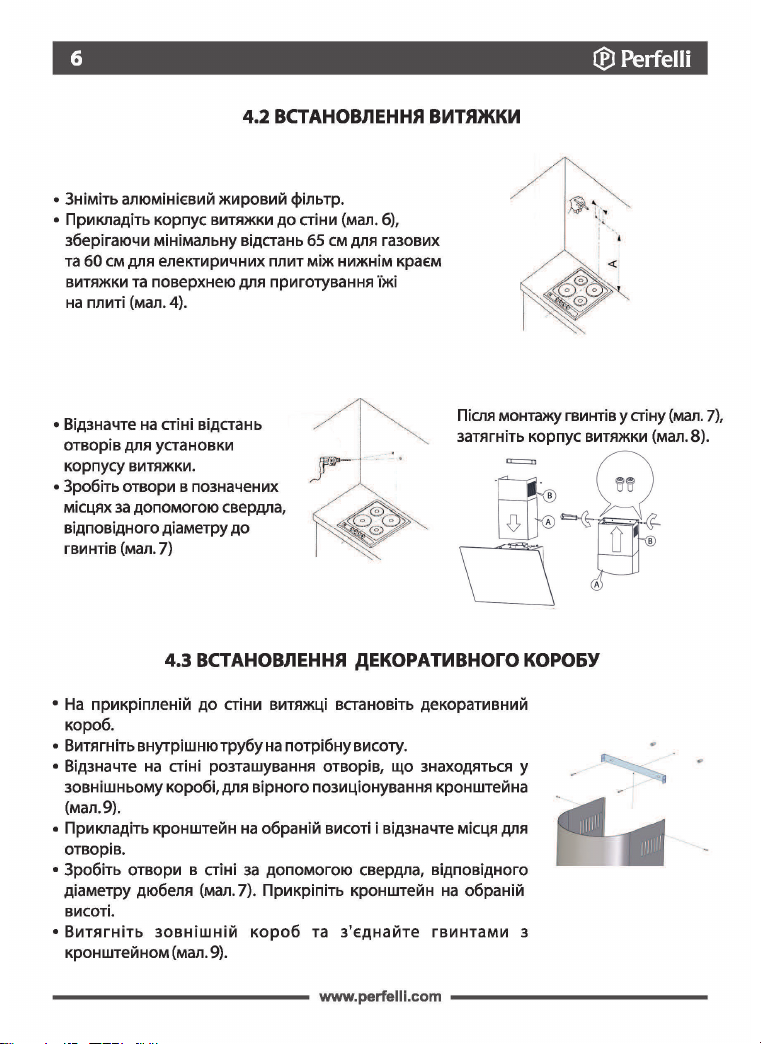

Мал. 6
Мал. 7
Мал. 8
Мал. 9

Мал. 12
Витяжки DNS 6753 B 1100 LED Strip та DNS 9753 B 1100 LED Strip оснащені сенсорним
керуванням з дисплеем (мал.12).
- Кнопка дозволяє ввімкнути або вимкнути прилад;
- Кнопка дозволяє зменшити рівень вентиляції. Рівень вентиляції зменшується
послідовно, якшо кнопка натиснута протягом певного часу. Рівень вентиляції змен-
шується один за одним, якщо кнопку одразу натискати та відпускати.
- Кнопка дозволяє збільшити рівень вентиляції. Рівень вентиляції збільшується
послідовно, якщо кнопка натиснута протягом певного часу. Рівень вентиляції збіль-
шується один за одним, якщо кнопку одразу натискати та відпускати.
- Натисніть кнопку таймера (коли працює двигун приладу) для його ввімкнення на
15 хвилин. Для вимкнення таймера необхідно натиснути один раз на кнопку таймера.
- Кнопка ввімкнення/вимкнення освітлення.
Коли термін роботи двигуна досягає 60 годин на дисплеї з’явиться символ «С», що
означає те що фільтр заповнено та його необхідно очистити. Після очищення фільтру
натискайте кнопку ввімкнення/вимкнення приладу доти, доки на екрані не з’явиться
символ «Е».

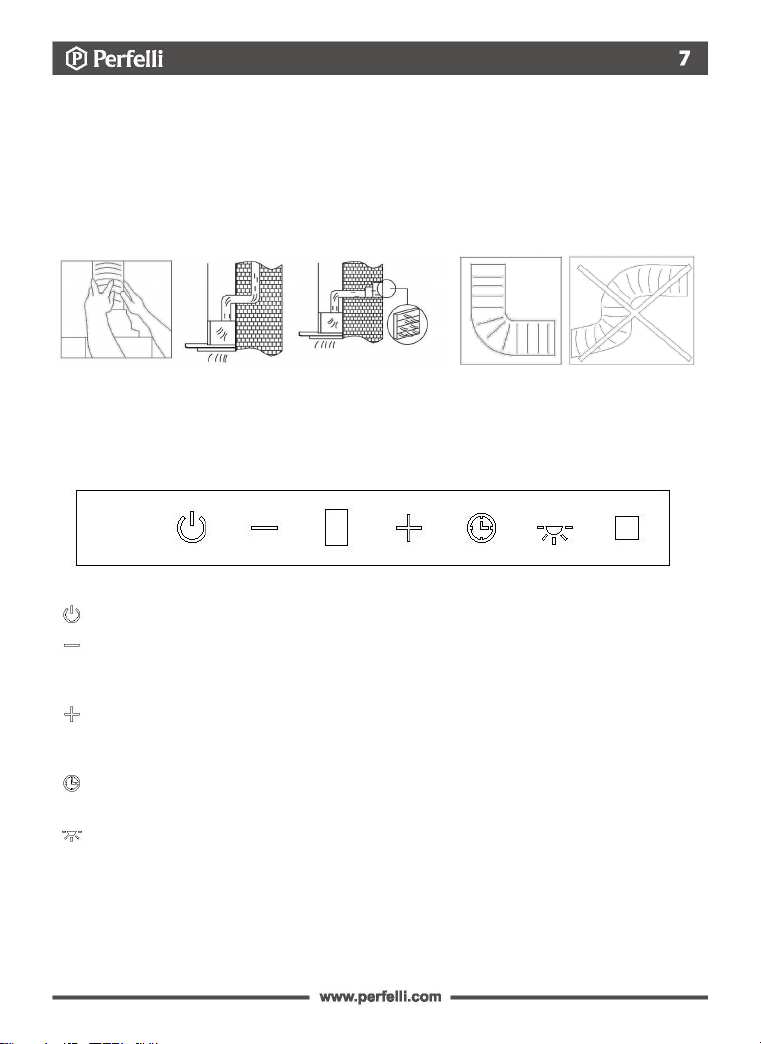

- Використовуйте повітропровід діаметром 120-150 мм.
- З’єднайте повітропровід з адаптером витяжки. Виведіть інший кінець повітропроводу
у вентиляційну шахту (Мал. 10). Переконайтеся у відсутності щілин у з’єднаннях.
Оскільки додаткові вигини та лікті повітропроводу призводять до зменшення протоку
повітря та зносу приладу, слід максимально їх уникати (Мал.11).
4.4 ВСТАНОВЛЕННЯ АЛЮМІНІЄВОГО ПОВІТРОПРОВОДУ
5. ПАНЕЛЬ УПРАВЛІННЯ
Мал. 10 Мал. 11

Для витяжок серії DNS 6753 B 1100 LED Strip та DNS 9753 B 1100 LED Strip система
освітлення складається з однієї LED Strip лампи потужністю у 3 та 6 Вт відповідно.

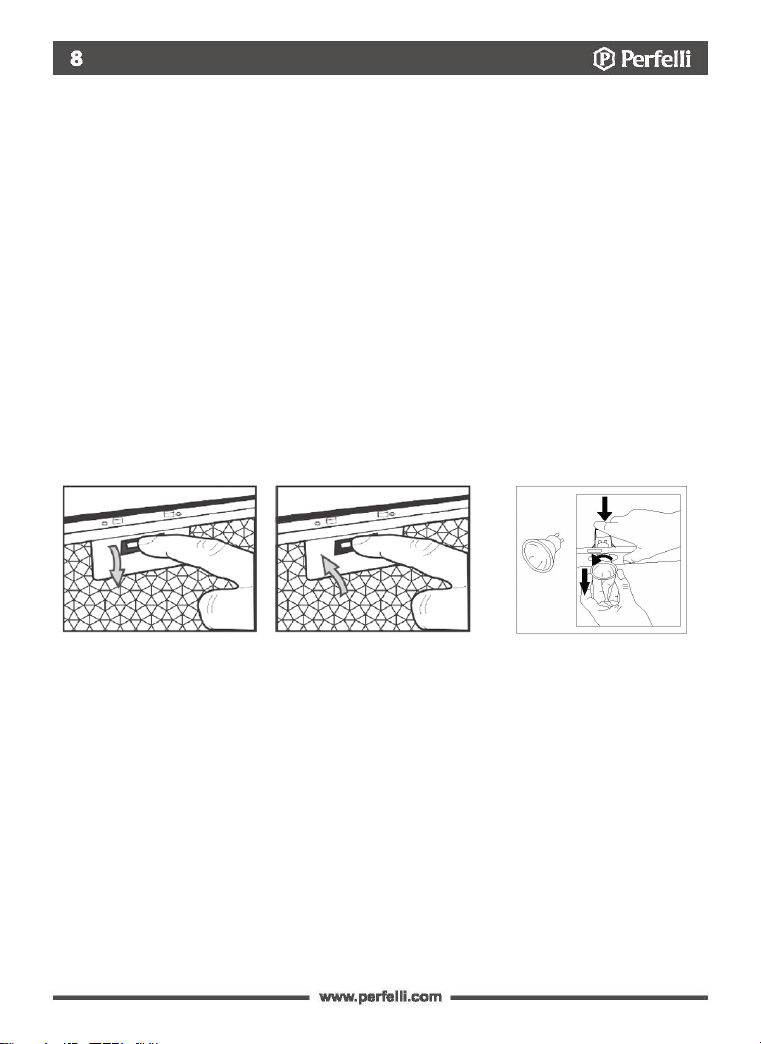

Заміна лампочок
Для заміни лампочки виконайте наступні кроки:
1. Знеструмте прилад.
2. Зніміть алюмінієвий фільтр витяжки, натиснувши на замок фільтру (мал. 13).
3. Видаліть стару лампочку.
4. Вставте нову лампочку тієї ж потужності (мал. 14).
5. Підключіть витяжку до електромережі.
Перед чищенням витяжки витягніть штекер із розетки. Для зовнішнього очищення вико-
ристовуйте вологу тканину та неагресивний миючий засіб.
Регулярне технічне обслуговування і очистка забезпечать високу продуктивність і
надійність витяжки, продовжуючи одночасно її термін служби. Зверніть особливу увагу
на те, щоб жирові фільтри і фільтри з активованим вугіллям замінювалися відповідно
до рекомендацій виробника.
Найнижча і середня швидкості використовуються в нормальних умовах і при малій ін-
тенсивності випарів, найвища швидкість застосовується при високій концентрації ви-
парів, наприклад, при смаженні. Враховуйте це, щоб вмикати витяжку на відповідній
швидкості. Це підвищує ефективність роботи витяжки.
6. ОСВІТЛЕННЯ
7. ОЧИЩЕННЯ ТА ВИКОРИСТАННЯ
Робота швидкостей двигуна
Мал. 13 Мал. 14

Жировий фільтр (мал. 15) слід чистити в залежності від інтенсивності приготування
їжі, принаймні, раз на 1-2 місяці. Для очищення жирового фільтра необхідно його
вийняти і промити теплою водою із засобами, що розчиняють жир, або в посудомийній
машині, при температурі 60° встановивши його у вертикальному положенні. При
очищенні алюмінієвого фільтра зверніть увагу на те, щоб не пошкодити сітку. Після
промивання і сушіння фільтр повинен бути повторно встановлений в витяжку. Пере-
конайтеся, що електронні частини приладу не контактують з водою та іншими подіб-
ними речовинами. Використання засобів для очищення та захисту від іржі збільшить
термін служби Вашого приладу. Коли алюмінієвий фільтр чиститься нерегулярно, він
швидше зношується, а витяжка втрачає свою продуктивність.
7.1 АЛЮМІНІЄВИЙ ФІЛЬТР
7.2 ВУГІЛЬНИЙ ФІЛЬТР
Мал. 15
При робочому режимі внутрішньої циркуляції вугільний фільтр поглинає запахи,
пов’язані з приготуванням їжі. Вугільний фільтр не підходить для миття або для від-
новлення, його потрібно змінювати не рідше, ніж раз в 3 місяці або частіше при
інтенсивному використанні витяжки.
Заміна вугільного фільтра
1. Знеструмте прилад.
2. Зніміть алюмінієвий фільтр.
3. Зніміть вугільний фільтр, який знаходиться всередині витяжки на корпусі двигуна,
обертаючи його проти годинникової стрілки.
4. Потім, повторюючи всі кроки з пункту 3 в зворотньому порядку, встановіть новий
фільтр на корпусі турбінного двигуна і поверніть його для захисту від ковзання.

Перед виконанням будь-яких операцій з технічного обслуговування, знеструмте
прилад.

DNS 6753 B 1100 LED Strip
DNS 9753 B 1100 LED Strip

4.1 КОМПЛЕКТ ПОСТАВКИ И ОПИСАНИЕ ПРИБОРА
4.4 УСТАНОВКА АЛЮМИНИЕВОГО ВОЗДУХОВОДА
8. ПРЕДУПРЕЖДЕНИЕ
18
18
17
19
9. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ВЫТЯЖКИ
19
20
31

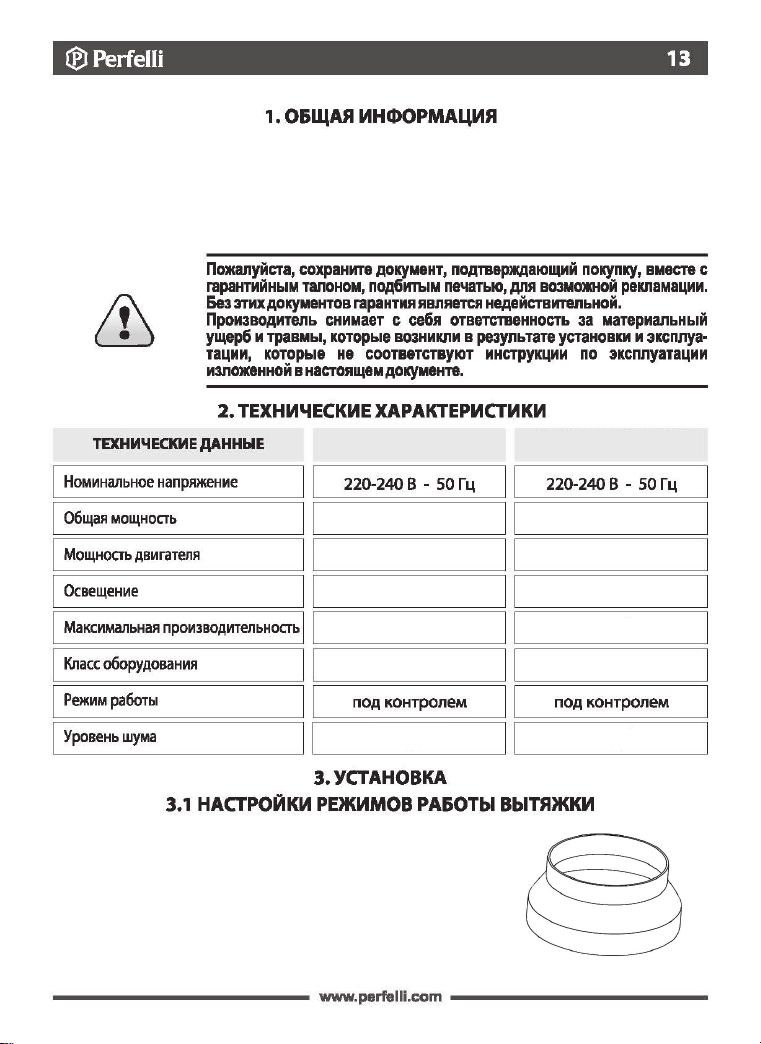

Вытяжки серий DNS 6753 B 1100 LED Strip и DNS 9753 B 1100 LED Strip спроектиро-
ваны для очистки воздуха от кухонных испарений в режиме отвода (воздуховоды вы-
водятся наружу) или в режиме рециркуляции (внутренняя циркуляция с использованием
угольных фильтров). Прибор устанавливается над газовой или электрической плитой
или поверхностью, имеет собственное освещение и вытяжной вентилятор с возмож-
ностью выбора скоростей работы.
Вытяжки DNS 6753 B 1100 LED Strip и DNS 9753 B 1100
LED Strip могут работать в двух режимах:

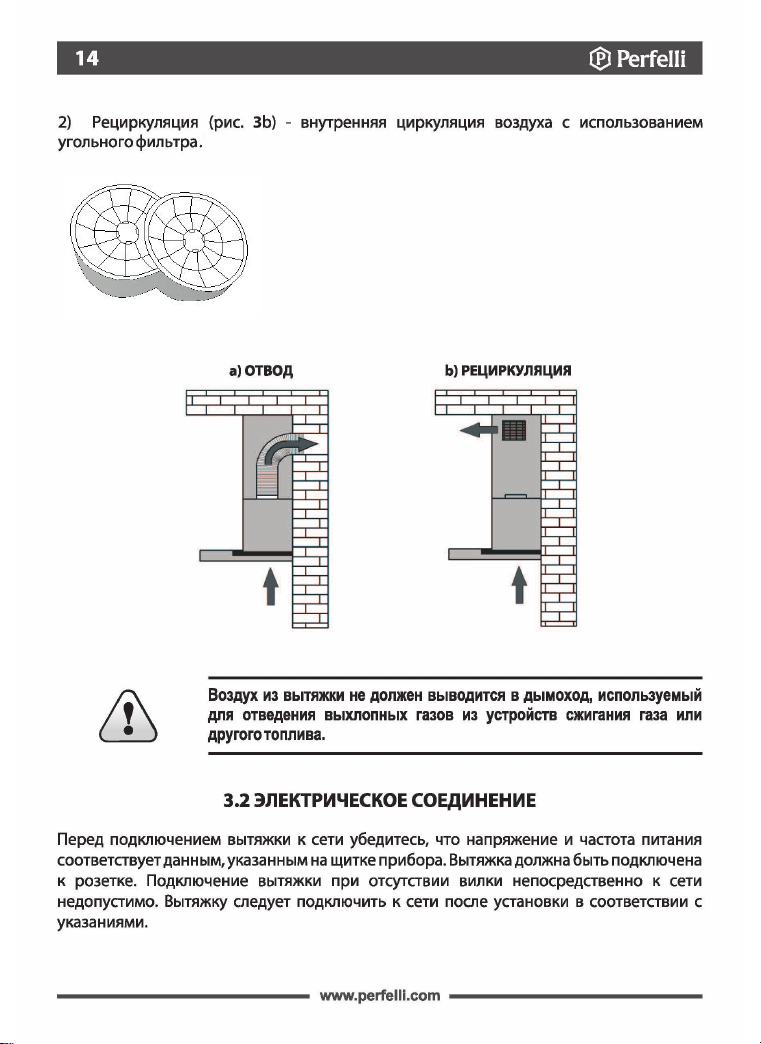

1) Отвод (рис. 3а) - воздух отводится из здания через сое-
динение вытяжки с вентиляционной трубой с помощью
жесткой пластиковой трубы диаметром 120-150 мм с при-
менением соответствующего переходника (рис. 1) или с
помощью труб и фитингов.
DNS 6753 B 1100 LED Strip
233 Вт
40-62 Дб
І
230 Вт
1100 м3/ч
1x3 Вт LED Strip
236 Вт
40-62 Дб
І
230 Вт
1100 м3/ч
1x6 Вт LED Strip
DNS 9753 B 1100 LED Strip
Рис. 1

Рис. 2
Рис. 3 (a) Рис. 3 (b)
Для работы вытяжки в режиме рециркуляции необходимо
использовать угольные фильтры (рис. 2), которые следу-
ет установить в корпус двигателя кухонной вытяжки. Во
время работы в режиме рециркуляции очищенный воздух
возвращается обратно в кухню. Угольный фильтр подле-
жит замене не реже чем раз в три месяца (в зависимости
от интенсивности приготовления пищи). Угольный фильтр
не входит в комплект поставки и покупается отдельно!

Для оптимального отведения воздуха для вытяжки DNS 6753 B 1100 LED Strip и DNS
9753 B 1100 LED Strip следует использовать жесткую пластиковую трубу диаметром
120-150 мм с применением соответствующего переходника или с помощью труб и фи-
тингов.
a – Декоративный короб
b – Панель управления
c – Жировые фильтры
d – Лампа освещения
e – Корпус
Комплект поставки:
1 – вытяжка -1шт
2 – комплект монтажный -1шт
3 – вентиляционный клапан -1шт.
4 – гарантийное письмо -1шт.
5 – инструкция по эксплуатации -1шт
6 – энергетическая карта -1шт
7 – микрофиша -1шт
8 – упаковочная коробка -1шт
9 – LED Strip лампа на 3/6 Вт -1шт
4.1 КОМПЛЕКТ ПОСТАВКИ И ОПИСАНИЕ ПРИБОРА
a
b
e
d
c
Рис. 4 Рис. 5

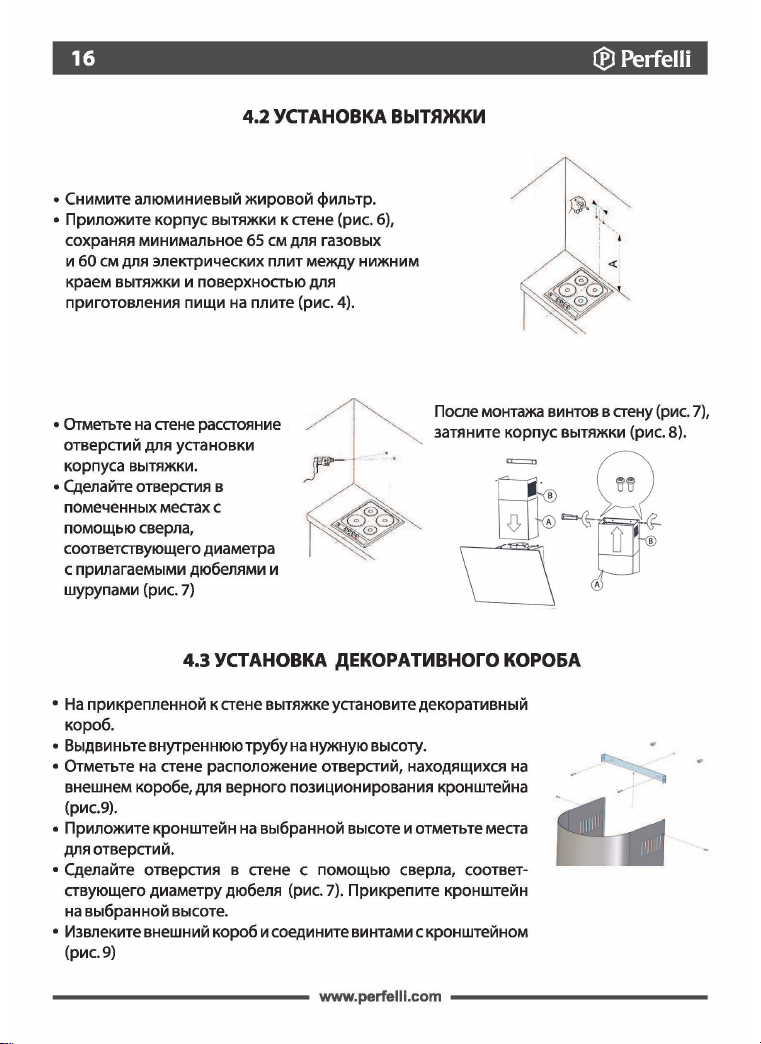

Рис. 6
Рис. 7
Рис. 8
Рис. 9

Рис. 12
Вытяжки DNS 6753 B 1100 LED Strip и DNS 9753 B 1100 LED Strip оснащены сен-
сорным управлением с дисплеем (рис. 12).
- Кнопка разрешает включить или выключить прибор;
- Кнопка разрешает уменьшить уровень вентиляции. Уровень вентиляции умень-
шается последовательно если кнопка нажата в течении некоторого времени. Уро-
вень вентиляции уменьшается один за одним если кнопку сразу нажать и отпустить.
- Кнопка разрешает увеличить уровень вентиляции. Уровень вентиляции увели-
чивается последовательно если кнопка нажата в течении некоторого времени. Уро-
вень вентиляции увеличивается один за одним если кнопку сразу нажать и отпустить.
- Нажмите кнопку таймера (когда работает двигатель прибора) для его включе-
ния на 15 минут. Для выключения таймера нажмите один раз на кнопку таймера.
- Кнопка включения/выключения освещения.
Когда срок работы двигателя достигает 60 часов на дисплее появляется символ «С»,
который означает то, что фильтр заполнен и его необходимо очистить. После очист-
ки фильтра нажимайте кнопку включения/выключения до тех пор, пока на экране не
появится символ «Е».
- Используйте воздуховод диаметром 120-150 мм.
- Соедините воздуховод с адаптером вытяжки. Выведите другой конец воздуховода в
вентиляционную шахту (рис. 10). Убедитесь в отсутствии щелей в соединениях.
Поскольку дополнительные изгибы и локти воздуховода приводят к уменьшению по-
тока воздуха и сносу прибора, следует максимально их избегать (рис. 11).
4.4 УСТАНОВКА АЛЮМИНИЕВОГО ВОЗДУХОВОДА
5. ПАНЕЛЬ УПРАВЛЕНИЯ
Рис. 10 Рис. 11

Для вытяжек серии DNS 6753 B 1100 LED Strip и DNS 9753 B 1100 LED Strip система
освещения состоит из одной LED Strip лампы мощностью в 3 и 6 Вт соответственно.
Замена лампочек
Для замены лампочки выполните следующие шаги:
1. Отключите вытяжку от электросети.
2. Снимите алюминиевый фильтр вытяжки, нажав на замок фильтра (рис.13).
3. Удалите старую лампочку.
4. Вставьте новую лампочку той же мощности (рис. 14).
5. Подключите вытяжку к электросети.
Перед чисткой вытяжки вытяните штекер из розетки. Для внешней очистки используйте
влажную ткань и неагрессивное моющее средство.
Регулярное техническое обслуживание и очистка обеспечит высокую производитель-
ность и надежность вытяжки, продлевая одновременно ее срок службы. Обратите
особое внимание на то, чтобы жировые фильтры и фильтры с активированным углем
заменялись в соответствии с рекомендациями производителя.
6. ОСВЕЩЕНИЕ
7. ОЧИСТКА И УХОД
Рис. 13 Рис. 14
Самая низкая и средняя скорости используются в нормальных условиях и при малой
интенсивности испарений, самая высокая скорость применяется при высокой концен-
трации испарений, например, при жарке. Учитывайте это, чтобы включать вытяжку на
соответствующей скорости. Это повышает эффективность работы вытяжки.
Работа скоростей двигателя

Жировой фильтр (рис.15) следует чистить в зависимости от интенсивности приготовле-
ния пищи, по крайней мере, раз в 1-2 месяца. Для очистки жирового фильтра необходимо
его вынуть и промыть теплой водой со средствами, растворяющими жир, или в посу-
домоечной машине, при температуре 60° установив его в вертикальное положение.
При очистке алюминиевого фильтра обратите внимание на то, чтобы не повредить
сетку. После промывки и сушки фильтр должен быть повторно установлен в вытяжку.
Убедитесь, что электронные части прибора не контактируют с водой или другими
подобными веществами. Использование средств для очистки и защиты от ржавчины
увеличит срок службы Вашего прибора. Когда алюминиевый фильтр чистится не-
регулярно, он быстрее изнашивается, а вытяжка теряет свою производительность.
7.1 АЛЮМИНИЕВЫЙ ФИЛЬТР
7.2 УГОЛЬНЫЙ ФИЛЬТР
Рис. 15
