Perfelli TL 5386 700 LED User manual

TL 5386 700 LED
TL 6386 700 LED

4.1 КОМПЛЕКТ ПОСТАЧАННЯ ТА ОПИС ПРИЛАДУ
4.3 ВСТАНОВЛЕННЯ АЛЮМІНІЄВОГО ПОВІТРОПРОВОДУ

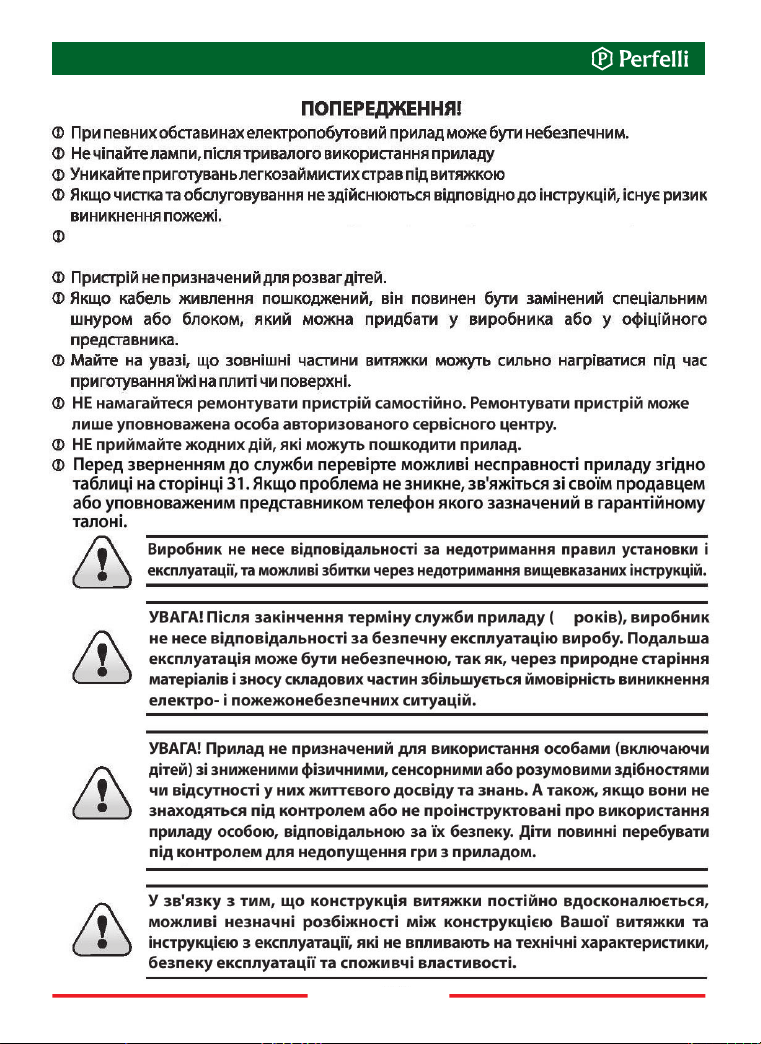

8. ПОПЕРЕДЖЕННЯ
9
6
10
9. МОЖЛИВІ НЕПОЛАДКИ ВИТЯЖКИ
9
31
www.perfelli.ua
2

Витяжки серій TL 5386 700 LED та TL 6386 700 LED спроектовані для очищення повітря
від кухонних випарів в режимі відведення (повітропроводи виводяться назовні) або в
режимі рециркуляції (внутрішня циркуляція з використанням вугільних фільтрів). При-
лад встановлюється над газовою або електричною плитою чи поверхнею, має власне
освітлення і витяжний вентилятор з можливістю вибору швидкостей роботи.
Витяжки TL 5386 700 LED та TL 6386 700 LED можуть працювати в двох режимах:
1) Відведення (мал. 2) - повітря відводиться з будівлі через з’єднання витяжки з венти-
ляційною трубою за допомогою жорсткої пластикової труби діаметром 120 мм із засто-
суванням труб і фітингу.
Технічні дані TL 5386 700 LED TL 6386 700 LED
Номінальна напруга 220-240 В - 50 Гц 220-240 В - 50 Гц
Загальна потужність 74 Вт 74 Вт
Потужність двигуна 70 Вт 70 Вт
Освітлення 1х4 Вт LED 1х4 Вт LED
Максимальна продуктивність 700 м3/год 700 м3/год
Клас обладнання ІІ ІІ
Режим роботи під контролем під контролем
Рівень шуму 53-63 Дб 50-65 Дб
www.perfelli.ua
3

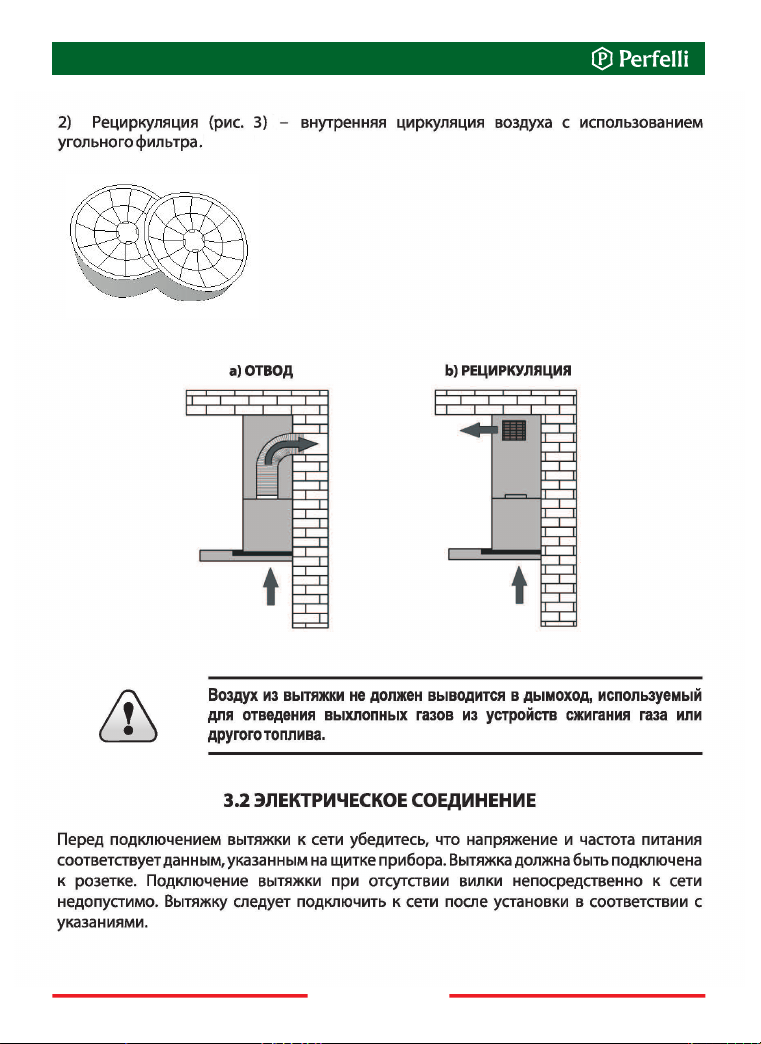

Мал. 1
Мал. 2 Мал. 3
Для роботи витяжки в режимі рециркуляції необхідно ви-
користовувати вугільні фільтри (мал. 1), які слід встановити
до корпусу двигуна кухонної витяжки. Під час роботи в
режимі рециркуляції очищене повітря повертається назад
до кухні. Вугільний фільтр слід міняти не рідше ніж раз у
3 місяці (в залежності від інтенсивності приготування їжі).
Вугільний фільтр не входить в комплект постачання і
купується окремо!
Електрообладнання має 2 клас захисту, тому може працювати в мережах без заземлення.
www.perfelli.ua
4

4. МОНТАЖ
Якщо Ви використовуєте газову плиту чи варильну поверхню, відстань «А» між ниж-
ньою частиною витяжки та поверхнею для приготування їжі має становити не менше
750 мм, якщо електрична не менше 650 мм (мал. 4). Під час монтажних робіт слід до-
тримуватися діючих положень щодо відведення повітря. Коли витяжка використовуєть-
ся одночасно з пристроями спалювання газу або іншого палива, в приміщенні повинна
бути належна вентиляція.
Для оптимального відведення повітря для витяжок TL 5386 700 LED та TL 6386 700 LED
слід використати жорстку пластикову трубу діаметром 120 мм із застосуванням труб
і фітингів.
a – Панель управління
b – Жирові фільтри
c – Лампа освітлення
d – Корпус
Комплект постачання:
1 – витяжка – 1 шт
2 – комплект монтажний – 1 шт
3 – вентиляційний клапан – 1 шт
4 – гарантійний лист – 1 шт
5 – інструкція з експлуатації – 1 шт
6 – енергетична карта – 1 шт
7 – мікрофіша – 1 шт
8 – пакувальна коробка – 1 шт
9 – LED лампа на 4 Вт – 1 шт
10 – алюмінієвий жировий фільтр – 2 шт
4.1 КОМПЛЕКТ ПОСТАЧАННЯ ТА ОПИС ПРИЛАДУ
d
b
аа
c

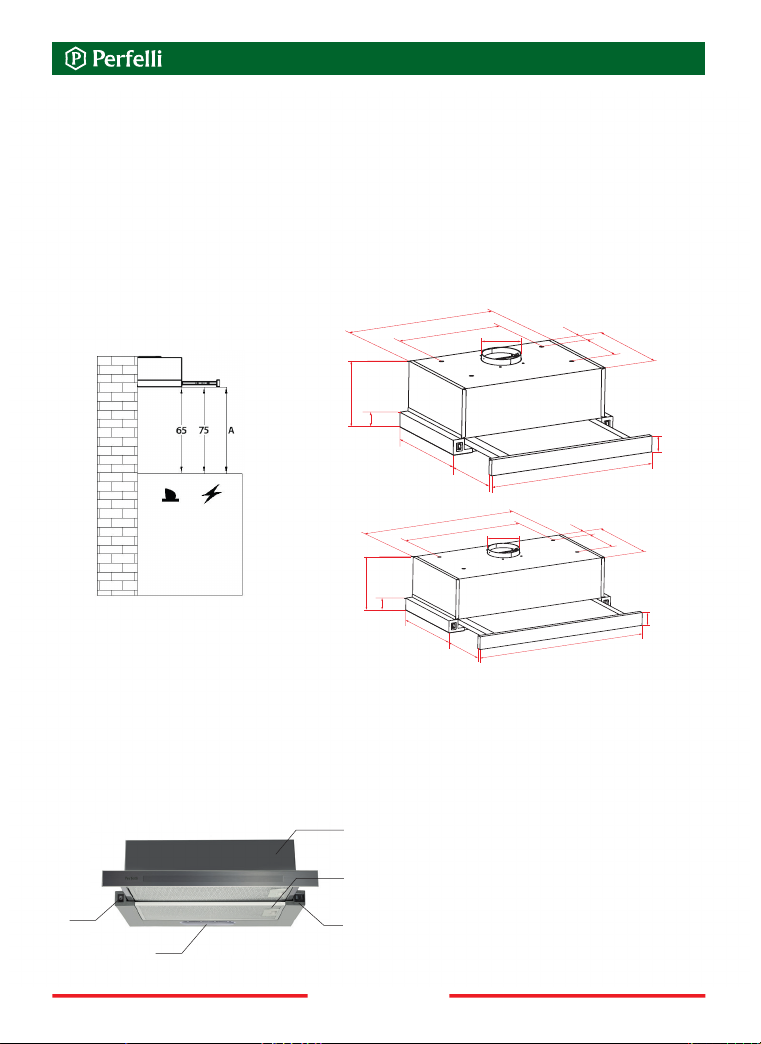

Мал. 4
Мал. 5
448
280
194
284
498
43
40
61
160
360
176
Ø120
548
280
194
284
598
43
40
61
160
460
176
Ø120
TL 6386 700 LED
TL 5386 700 LED
