Montageanleitung

Sehr geehrter Kunde,

vielen Dank für das Vertrauen, das Sie uns beim Kauf

Ihres neuen STEINEL-Sensor-LED-Strahlers entge-

gengebracht haben. Sie haben sich für ein hochwerti-

ges Qualitätsprodukt entschieden, das mit größter

Sorgfalt produziert, getestet und verpackt wurde.

Bitte machen Sie sich vor der Installation mit dieser

Sicherheitshinweise

■Vor allen Arbeiten am Gerät die Spannungszufuhr

unterbrechen!

■Bei der Montage muss die anzuschließende

elektrische Leitung spannungsfrei sein. Daher als

Erstes Strom abschalten und Spannungsfreiheit

mit einem Spannungsprüfer überprüfen.

■Bei der Installation dieser Geräte handelt es sich

um eine Arbeit an der Netzspannung; sie muss

daher fachgerecht nach den länderspezifischen

Installationsvorschriften und Anschlußbedingungen

durchgeführt werden (D-VDE 0100,

A-ÖVE/ÖNORM E 8001-1, -SEV 1000)

Montageanleitung vertraut. Denn nur eine sachge-

rechte Installation und Inbetriebnahme gewährleistet

einen langen, zuverlässigen und störungsfreien

Betrieb.

Wir wünschen Ihnen viel Freude an Ihrem neuen

STEINEL-Sensor-LED-Strahler.

■

Montieren Sie das Gerät nicht auf gewöhnlich leicht

entflammbaren Oberflächen.

■Geeignet für Außen- und für Innenräume.

■Der Sensor-LED-Strahler ist nur für die Wand-

montage und nicht für die Deckenmontage

vorgesehen.

■Das Strahlergehäuse erwärmt sich während des

Betriebes. Die Ausrichtung des LED-Kopfes nur

durchführen, wenn dieser abgekühlt ist.

■Nicht aus kurzer Distanz oder einen

längeren Zeitraum (> 5 min.) in die

LED-Leuchte blicken. Dies kann zu einer

Schädigung der Netzhaut führen.

Das Prinzip

Bewegung schaltet Licht, Alarm und vieles mehr. Für

Ihren Komfort, zu Ihrer Sicherheit. Sei es im privaten

Bereich zur Haus- und Grundstücksbeleuchtung oder

im gewerblichen Bereich z.B. zur Beleuchtung des

Firmengeländes, dieser Sensor-LED-Strahler ist über-

all schnell montiert und betriebsbereit.

170 LEDs sorgen beim XLed-Home-Strahler für eine

perfekte Ausleuchtung und einen sensationell niedri-

gen Energiebedarf.

Mit Hilfe des Sensors wird ein Erfassungswinkel von

140° mit einem Schwenkbereich von 180° horizontal

und 90° vertikal erreicht.

Wichtig: Die sicherste Bewegungserfassung haben

Sie, wenn der Sensor seitlich zur Gehrichtung mon-

tiert wird und keine Hindernisse (wie z. B. Bäume,

Mauern etc.) die Sicht des Sensors behindern. Die

Reichweite ist eingeschränkt, wenn Sie direkt auf den

Sensor zugehen.

Gerätebeschreibung

햲LED Strahlerkopf im Flatdesign

햳Wandhalter mit Steckklemme

햴Kühlkörper

햵Sensoreinheit schwenkbar

햶Dichtstopfen

햷Abdeckaufkleber

햸Das Prinzip

햹Dämmerungseinstellung

햺Zeiteinstellung

햻Reichweiteneinstellung/Justierung

des Erfassungsbereichs

Netzanschluss Zuleitung Unterputz

Netzanschluss Zuleitung Aufputz

햸

- 4 -

XLed Home 1

- 7 -

Betrieb und Pflege

Für spezielle Einbruchalarmanlagen ist das Gerät

nicht geeignet, da die hierfür vorgeschriebene Sabo-

tagesicherheit fehlt. Witterungseinflüsse können die

Funktion der Sensor-LED-Strahler beeinflussen. Bei

starken Windböen, Schnee, Regen, Hagel kann es

zu einer Fehlschaltung kommen, da die plötzlichen

Temperaturschwankungen nicht von Wärmequellen

unterschieden werden können.

Die Erfassungslinse kann bei Verschmutzung mit

einem feuchten Tuch (ohne Reinigungsmittel)

gesäubert werden.

Technische Daten

Abmessungen (H x B x T): 210 x 175 x 180 mm

Gewicht: 1,3 kg

Leistung: 170 LED’s ca. 14,8 W

Zusätzliche Schaltleistung: max. 800 W (ohmsche Last, z. B. Glühbirnen)

max. 400 W (unkompensiert, induktiv, cos ϕ= 0,5, z. B. Leuchtstofflampen)

max. 400 W (EVGs, kapazitiv, z. B. Energiesparlampen, max. 4 Stück, ≤ 88 F)

Lebensdauer LEDs: bis 50.000 Std. (bei 3 Std./Tag ca.45 Jahre)

Erfassungswinkel: 140° mit Unterkriechschutz

Erfassungs-Reichweite: max. 14 m

Projizierte Fläche: 307 cm2+ 175 cm2

Schwenkbereich der 180° horizontal, 90° vertikal

Sensoreinheit:

Schwenkbereich des 180° horizontal, 120° vertikal

Strahlers:

Zeiteinstellung: 8 sek. – 35 min.

Dämmerungseinstellung: 2 – 2000 Lux

Schutzart: IP 44

Schutzklasse: I

Temperaturbereich: -20 °C bis +40 °C

Installation –

Der Montageort sollte mindestens 50 cm von einer

anderen Leuchte entfernt sein, da Wärmestrahlung

zur Auslösung des Systems führen kann. Um die

angegebene Reichweite von max. 14 m zu erzielen,

sollte die Montagehöhe ca. 2 m betragen. Montieren

Sie das Gerät auf einen festen Untergrund, um Fehl-

schaltungen zu vermeiden.

Die Netzzuleitung besteht aus einem 3-adrigen Kabel:

- 6 -

햲 햸

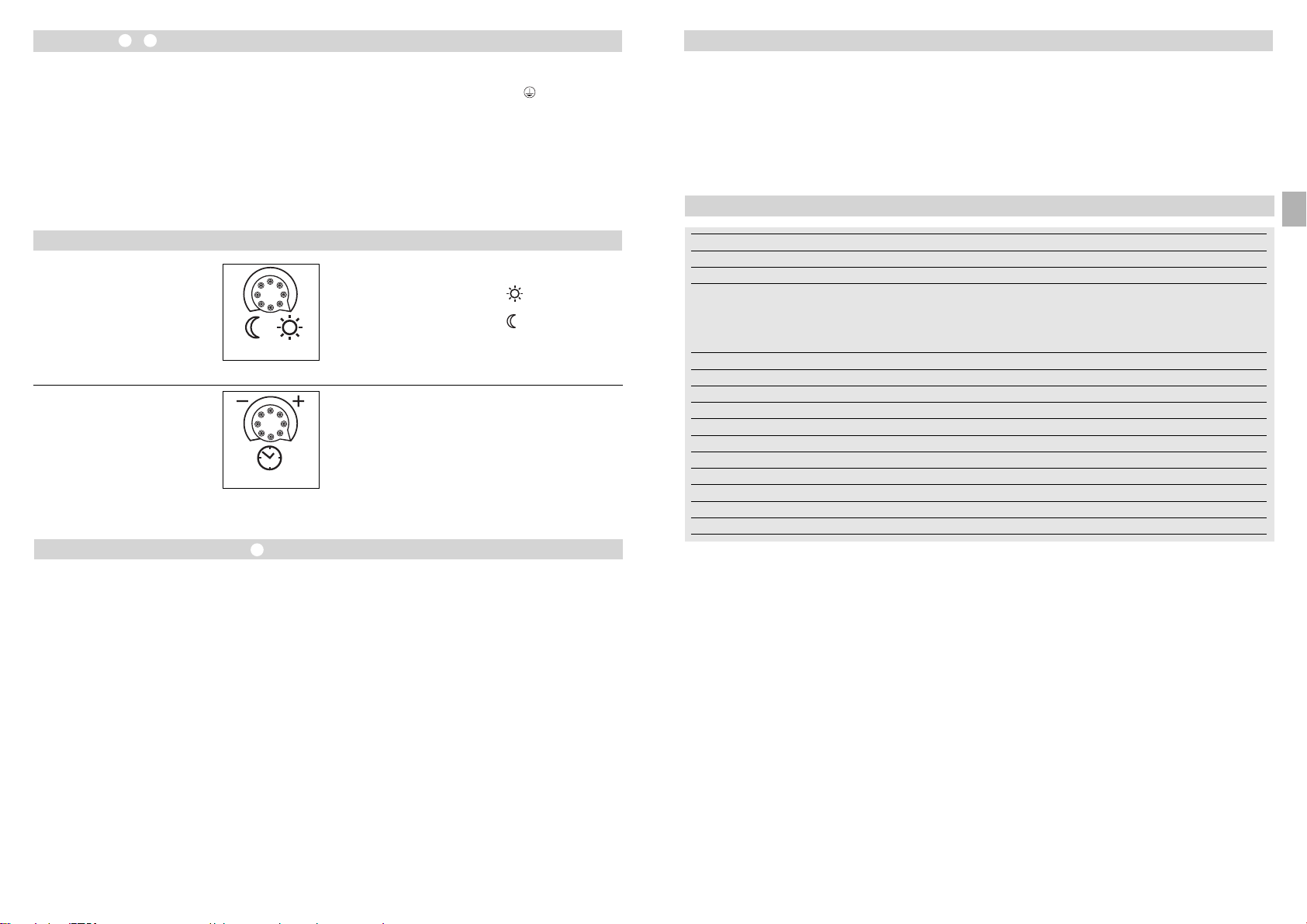

Funktionen

Dämmerungseinstellung

(Ansprechschwelle) 햹

(Werkseinstellung:

Tageslichtbetrieb 2000 Lux)

Stufenlos einstellbare Ansprechschwelle des Sensors

von 2 – 2000 Lux.

Einstellregler auf gestellt = Tageslichtbetrieb

ca. 2000 Lux.

Einstellregler auf gestellt = Dämmerungsbetrieb

ca. 2 Lux.

Zur Einstellung des Erfassungsbereiches bei Tageslicht

ist der Einstellregler auf (Tageslichtbetrieb) zu stellen.

Ausschaltverzögerung

(Zeiteinstellung) 햺

(Werkseinstellung: 8 Sek.)

Einstellregler auf –gestellt = kürzeste Zeit (8 sek.)

Einstellregler auf +gestellt = längste Zeit (35 min.)

Bei Einstellung des Erfassungsbereiches wird

empfohlen die kürzeste Zeit zu wählen.

Reichweiteneinstellung/Justierung

Je nach Bedarf kann der Erfassungsbereich optimal

eingestellt werden. Reichweite 2 – 14 m. a) Durch Kippen der Sensoreinheit 90° horizontal und

180° vertikal.

b) durch Abdeckaufkleber, um z. B. Gehwege oder

Nachbargrundstücke auszugrenzen.

햻

L= Phase (meistens schwarz oder braun)

N= Neutralleiter (meistens blau)

PE = Schutzleiter (grün/gelb)

Wichtig: Ein Vertauschen der Anschlüsse führt im

Gerät oder Ihrem Sicherungskasten später zum Kurz-

schluss. In diesem Fall müssen die einzelnen Kabel

identifiziert und neu montiert werden. In die Netzzu-

leitung kann ein geeigneter Netzschalter zum EIN-

und AUS-Schalten montiert sein.

2 – 2000 Lux

8 Sek. – 35 Min.

- 9 -

Installation instructions

Dear Customer,

Congratulations on purchasing your new STEINEL

sensor-switched LED floodlight and thank you for the

confidence you have shown in us. You have chosen

a high-quality product that has been manufactured,

tested and packed with the greatest care.

Safety warnings

■Disconnect the power supply before attempting

any work on the unit.

■During installation, the electrical wiring being con-

nected must be dead. Therefore, switch off the

power first and use a voltage tester to make sure

the wiring is off circuit.

■Installing these lights involves work on the mains

voltage supply; this work must therefore be carried

out professionally in accordance with applicable

national wiring regulations and electrical operating

conditions (D-VDE 0100, A-ÖVE/ÖNORM E

8001-1, -SEV 1000)

Please familiarise yourself with these instructions

before attempting to install the floodlight because

prolonged, reliable and trouble-free operation will only

be ensured if it is fitted and used properly.

We hope your new STEINEL sensor-switched LED

floodlight will bring you lasting pleasure.

■Do not install the unit on normally flammable sur-

faces.

■Suitable for indoor and outdoor use.

■The sensor-switched LED floodlight is only intend-

ed for wall mounting and not for ceiling mounting.

■The floodlight housing gets warm while it is

switched 'ON'. Only adjust the angle of the LED

head once it has cooled down.

■Do not look into the LED light at short

range or for any prolonged period

(> 5 min.). You could damage your retina.

Principle

Movement triggers lights, alarms and many other

devices - for your convenience and safety. Whether

at home, to illuminate your property, or commercially,

e.g. to light up business premises, this sensor-

switched LED floodlight is quickly installed and ready

for use.

170 LED’s give the XLed Home floodlight what it

takes to deliver perfect illumination with a sensation-

ally low energy requirement.

The sensor provides an angle of coverage of 140°

with a swivelling range of 180° and tilting range of

90°.

Important: The most reliable way of detecting move-

ment is to install the sensor so that it points across

the direction in which a person would walk and by

ensuring that no obstacles (such as trees, walls etc.)

obstruct the line of vision. Reach is restricted when

you walk straight towards the sensor.

System components

햲LED floodlight head in flat design

햳Wall mount with plug-in terminal

햴Heat sink

햵Tilting/swivelling sensor unit

햶Sealing plug

햷Adhesive shrouds

햸Principle

햹Twilight setting

햺Time setting

햻Reach setting/adjustment of detection angle

Mains connection, concealed wiring

Mains connection, surface wiring

햸

- 8 -

Funktionsgarantie

Dieses STEINEL-Produkt ist mit größter Sorgfalt

hergestellt, funktions- und sicherheitsgeprüft nach

geltenden Vorschriften und anschließend einer Stich-

probenkontrolle unterzogen. STEINEL übernimmt die

Garantie für einwandfreie Beschaffenheit und Funktion.

Die Garantiefrist beträgt 5 Jahre und beginnt mit

dem Tag des Verkaufs an den Verbraucher. Wir be-

seitigen Mängel, die auf Material- oder Fabrikations-

fehlern beruhen, die Garantieleistung erfolgt durch

Instandsetzung oder Austausch mangelhafter Teile

nach unserer Wahl. Eine Garantieleistung entfällt für

Schäden an Verschleißteilen sowie für Schäden und

Mängel, die durch unsachgemäße Behandlung oder

Wartung auftreten. Weitergehende Folgeschäden an

fremden Gegenständen sind ausgeschlossen.

Die Garantie wird nur gewährt, wenn das unzerlegte

Gerät mit kurzer Fehlerbeschreibung, Kassenbon

oder Rechnung (Kaufdatum und Händlerstempel),

gut verpackt, an die zutreffende Servicestation ein-

gesandt wird.

Reparaturservice:

Nach Ablauf der Garantiezeit oder

Mängeln ohne Garantieanspruch

repariert unser Werkservice. Bitte

das Produkt gut verpackt an die

nächste Servicestation senden.

JAHRE

Konformitätserklärung

Dieses Produkt erfüllt die Niederspannungrichtlinie

2006/95/EG, EMV-Richtlinie 2004/108/EG sowie

RoHS Richtlinie 2002/95/EG.

Betriebsstörungen

Sensor-LED-Strahler

ohne Spannung

Sensor-LED-Strahler schaltet

nicht ein

Sensor-LED-Strahler schaltet

nicht aus

Sensor-LED-Strahler schaltet

unerwünscht ein

Störung

■Sicherung defekt, nicht einge-

schaltet, Leitung unterbrochen

■Kurzschluss

■neue Sicherung, Netzschalter

einschalten; Leitung mit

Spannungsprüfer überprüfen

■Anschlüsse überprüfen

■bei Tagesbetrieb,

Dämmerungseinstellung

steht auf Nachtbetrieb

■Netzschalter AUS

■Sicherung defekt

■Erfassungsbereich nicht

gezielt eingestellt

■neu einstellen

■Einschalten

■neue Sicherung, evtl.

Anschluss überprüfen

■neu justieren

■dauernde Bewegung im

Erfassungsbereich

■Bereich kontrollieren und

evtl. neu justieren bzw.

abdecken

■Wind bewegt Bäume und

Sträucher im Erfassungsbereich

■Erfassung von Autos auf

der Straße

■plötzliche Temperaturverände-

rung durch Witterung (Wind,

Regen, Schnee) oder Abluft

aus Ventilatoren, offenen

Fenstern

■Sensor-LED-Strahler

schwankt (bewegt sich) durch

z.B. Windböen oder starken

Niederschlag

■Bereich umstellen

■Bereich verändern,

Montageort verlegen

■Sensor-LED-Strahler auf

einen festen Untergrund

montieren

Ursache Abhilfe

Sensor-LED-Strahler schaltet

immer EIN/AUS

■Tiere bewegen sich im

Erfassungsbereich

■Sensor höher schwenken

bzw. gezielt abdecken;

Bereich umstellen, bzw.

abdecken

- 11 -

Operation and maintenance

The unit is not suitable for burglary alarm systems as

it is not tamperproof in the manner prescribed for

such systems. Weather can affect operation of the

sensor-switched LED floodlight. Strong gusts of wind,

snow, rain and hail may cause the light to come 'ON'

when it is not wanted because the sensor is unable to

distinguish sudden changes in temperature from

sources of heat.

The detector lens may be cleaned with a damp cloth

if it gets dirty (do not use cleaning agents).

Technical specifications

Dimensions (H x W x D): 210 x 175 x 180 mm

Weight: 1.3 kg

Output: 170 LED’s approx. 14,8 W

Additional switching capacity: 800 W max. (resistive load, e.g. filament bulbs)

400 W max. (uncorrected, inductive, cos ϕ= 0.5, e.g. fluorescent lamps)

400 W max. (electronic ballasts, capacitive, e.g. low-energy lamp,

4 each, ≤ 88 )

LED lifespan: up to 50,000 hrs. (at 3 hrs./day, approx. 45 years)

Detection angle: 140° with sneak-by guard

Detection reach: 14 m max.

Projected area: 307 cm2+ 175 cm2

Sensor unit 180° (swivelling), 90° (tilting)

adjustment range:

Floodlight 180° (swivelling), 120° (tilting)

adjustment range:

Time setting: 8 sec. – 35 min.

Twilight setting: 2 – 2000 lux

IP rating: IP 44

Protection class: I

Temperature range: -20° C to +40° C

Installation –

The site of installation should be at least 50 cm

away from another light because heat radiated from

it may activate the system. To obtain the specified

max. reach of 14 m, the sensor should be installed

at a height of approx. 2 m. Install the unit on a firm

surface to avoid unintentional triggering.

The mains supply lead is a 3-core cable.

- 10 -

햲 햸

Functions

Light threshold

(response threshold) 햹

(factory setting:

Daylight operation at 2000 lux)

Sensor response threshold can be infinitely varied

from 2 – 2000 lux.

Control dial set to = daylight operation

approx. 2000 lux.

Control dial set to = twilight operation approx. 2 lux.

To adjust the detection zone in daylight, the control

dial must be set to (daylight operation).

Switch-off delay

(time setting) 햺

(factory setting: 8 sec.)

Control dial set to –= shortest time (8 sec.)

Control dial set to += longest time (35 min.)

When setting the detection zone, we recommend

selecting the shortest time.

Reach setting/adjustment

The detection zone setting can be optimised to

suit requirements. Reach 2 – 14 m. a) By swivelling the sensor unit through 90°and tilting

it through 180°.

b) using adhesive shrouds, e.g. to mask out paths

or neighbouring property.

햻

L= phase conductor (usually black or brown)

N= neutral conductor (usually blue)

PE = protective-earth conductor (green/yellow)

Important: Connecting the conductors to the wrong

terminals will produce a short circuit in the unit or

your fuse box at a later stage when you come to

switch the power on. In this case, you must identify

the individual cables and re-connect them. A suitable

mains switch for switching the light "ON" and "OFF"

can be installed in the mains lead.

2 – 2000 lux

8 sec. – 35 min.

- 13 -

Instructions de montage

Cher client,

Nous vous remercions de la confiance que vous avez

témoignée à STEINEL en achetant ce projecteur LED

à détecteur. Vous avez choisi un article de très gran-

de qualité, fabriqué, testé et conditionné avec le plus

grand soin.

Avant de l’installer, veuillez lire attentivement ces ins-

tructions de montage. En effet, seules une installation

Consignes de sécurité

■Avant toute intervention sur l'appareil, couper l'ali-

mentation électrique !

■Pendant le montage, les conducteurs à raccorder

doivent être hors tension. Il faut donc d'abord cou-

per le courant et s'assurer de l'absence de courant

à l'aide d'un testeur de tension.

■L'installation de ces appareils implique une inter-

vention sur le réseau ; elle doit donc être effectuée

par un professionnel conformément aux prescrip-

tions de montage et conditions de raccordement

spécifiques au pays (D-NF C-15100,

A-ÖVE/ÖNORM E 8001-1, -SEV 1000)

et une mise en service correctement effectuées

garantissent durablement un fonctionnement impec-

cable et fiable.

Nous souhaitons que votre nouveau projecteur LED à

détecteur STEINEL vous apporte entière satisfaction.

■

N'installez pas l'appareil sur des surfaces facilement

inflammables.

■Convient pour toutes les situations à l'extérieur et à

l'intérieur.

■Les projecteurs LED à détecteur sont conçus uni-

quement pour le montage mural et non pour le

montage au plafond.

■Quand le projecteur fonctionne, le boîtier est brû-

lant. Laisser refroidir la tête LED avant de l'orienter.

■Ne pas regarder directement la lampe LED

allumée d'une courte distance ou pendant

un moment prolongé (> 5 min.). Cela pour-

rait endommager la rétine.

Le principe

Pour votre confort et votre sécurité, le mouvement

allume la lumière, commande une alarme, etc. Que ce

soit pour éclairer votre maison ou votre terrain, ou

pour un usage commercial, par ex. pour éclairer le

site de l'entreprise, ces projecteurs LED à détecteur

s'installent rapidement partout et sont prêts à fonc-

tionner.

Dans le projecteur XLed Home, 170 LED assurent un

éclairage parfait et une consommation d'énergie sen-

sationnellement basse.

Par l'intermédiaire du détecteur, il est possible d'at-

teindre un angle de détection de 140° avec une orien-

tabilité de 180° horizontalement et 90° verticalement.

Important : la détection des mouvements est la plus

fiable quand le détecteur est monté latéralement par

rapport au sens de passage et qu'aucun obstacle

(arbre, mur, etc.) n'obstrue son champ de visée. La

portée est limitée si vous avancez directement vers le

détecteur.

Description de l’appareil

햲Tête du projecteur LED design plat

햳Support mural avec domino

햴Dissipateur de chaleur

햵Unité de détecteur orientable

햶Joint d'étanchéité

햷Caches autocollants

햸Le principe

햹Réglage de crépuscularité

햺Temporisation

햻Réglage de la portée/ajustage de la zone

de détection

Raccordement au secteur conduite sous crépi

Raccordement au secteur conduite sur crépi

햸

- 12 -

Functional warranty

This STEINEL product has been manufactured with

utmost care, tested for proper operation and safety

and then subjected to random sample inspection.

STEINEL guarantees that it is in perfect condition and

proper working order. The warranty period is 5 years

and starts on the date of sale to the consumer. We

will remedy defects caused by material flaws or man-

ufacturing faults. The warranty will be met by repair or

replacement of the defective parts at our own dis-

cretion. The warranty shall not cover damage to wear

parts, damage or defects caused by improper treat-

ment or maintenance. Further consequential damage

to other objects is excluded.

Claims under the warranty will only be accepted if the

unit is sent fully assembled and well-packed with a

brief description of the fault, a receipt or invoice (date

of purchase and dealer's stamp) to the appropriate

Service Centre.

Repair service:

Our Customer Service Department

will repair faults not covered by war-

ranty or after the warranty period.

Please send the product well packed

to your nearest Service Centre.

YEAR

FUNCTIONAL

WARRANTY

Declaration of conformity

This product complies with Low Voltage Directive

2006/95/EC, EMC Directive 2004/108/EC as well

as RoHS Directive 2002/95/EC.

Troubleshooting

Sensor-switched LED floodlight

without power

Sensor-switched LED floodlight

will not switch 'ON'

Sensor-switched LED floodlight

will not switch 'OFF'

Sensor-switched LED floodlight

switches 'ON' when it should not

Malfunction

■Fuse faulty, not switched 'ON',

break in wiring

■ Short circuit

■Fit new fuse; switch 'ON' mains

switch; check wiring with voltage

tester

■Check connections

■Twilight control set to night-time

mode during daytime operation

■Mains power switch 'OFF'

■Fuse faulty

■Detection zone not properly

targeted

■Adjust setting

■ Switch 'ON'

■Fit new fuse, check connection

if necessary

■Re-adjust

■Permanent movement in the

detection zone

■Check zone and readjust if

necessary or apply shroud

■Wind is moving trees and

bushes in the detection zone

■Cars in the street are being

detected

■Sudden temperature changes

due to weather (wind, rain, snow)

or air expelled from fans, open

windows

■Sensor-switched LED floodlight

is moving (swaying) due to gusts

of wind or heavy rain.

■Change detection zone

■Change detection zone, change

site of installation

■Mount sensor-switched LED

floodlight on a firm surface

Cause Remedy

Sensor-switched LED floodlight

keeps switching 'ON' and 'OFF'

■Animals moving in the detection

zone

■Tilt sensor higher or

apply specific shrouds; adjust

zone, or apply shrouds

- 15 -

Utilisation et entretien

Il n'est toutefois pas prévu pour les alarmes spéciales

anti-intrusion car il n'est pas protégé contre le vanda-

lisme. Les conditions atmosphériques peuvent

influencer le fonctionnement du projecteur à détec-

teur. Les rafales de vent, la neige, la pluie, la grêle

peuvent entraîner un déclenchement intempestif car

le détecteur ne peut pas distinguer les brusques

variations de température des sources de chaleur.

Si la lentille se salit, on la nettoiera avec un chiffon

humide (ne pas utiliser de détergent).

Caractéristiques techniques

Dimensions (H x L x P) : 210 x 175 x 180 mm

Poids : 1,3 kg

Puissance : 170 LED env. 14,8 W

Puissance d’éclairage 800 W max. (charge ohmique, par ex. lampes à incandescence)

supplémentaire : 400 W max. (non compensée, inductive, cos ϕ= 0,5,

par ex. tubes fluorescents)

400 W max. (ballasts, capacitive, par ex. lampes à économie d'énergie,

4 lampes max., ≤ 88 F)

Longévité LED : jusqu'à 50.000 h. (pour 3 h./jour, env. 45 ans)

Angle de détection : 140° avec protection au ras du mur

Portée de détection : 14 m max.

Surface projetée : 307 cm2+ 175 cm2

Orientabilité du détecteur : 180° horizontalement, 90° verticalement

Orientabilité du projecteur : 180° horizontalement, 120° verticalement

Temporisation : 8 s – 35 min

Réglage de crépuscularité : 2 – 2 000 lux

Classe de protection : IP 44

Classe : I

Intervalle de température : -20° C à +40° C

Installation –

Il faut monter l'appareil à une distance d'au moins

50 cm de toute lampe dont la chaleur pourrait

entraîner un déclenchement intempestif du détecteur.

Pour obtenir la portée indiquée de 14 m max., la hau-

teur d'installation doit être d'environ 2 m. Pour éviter

les déclenchements intempestifs installer l'appareil

sur un support solide.

La conduite secteur est composée d'un câble à

3 conducteurs :

- 14 -

햲 햸

Fonctionnement

Réglage de crépuscularité

(seuil de réaction) 햹

(réglage d'usine :

fonctionnement diurne 2 000 lux)

Seuil de réaction du détecteur réglable en continu de

2 à 2 000 lux.

Bouton de réglage positionné sur =

fonctionnement diurne env. 2000 lux.

Bouton de réglage positionné sur =

fonctionnement nocturne env. 2 lux.

Pour régler la zone de détection en lumière du

jour, il faut placer le bouton de réglage sur

(fonctionnement diurne).

Temporisation de l'extinction

(temporisation) 햺

(réglage d'usine : 8 s)

Bouton de réglage sur –= durée minimum (8 s)

Bouton de réglage sur += durée maximum (35 min.)

Pendant le réglage de la zone de détection, il est

recommandé de sélectionner la durée la plus courte.

Réglage de la portée/ajustage

Il est possible de régler la zone de détection de façon

optimale en fonction des besoins. Portée 2 – 14 m. a) En orientant l'unité de détecteur, 90° horizontale-

ment et 180° verticalement.

b) Au moyen de caches autocollants afin d'exclure de

cette zone les trottoirs ou les terrains avoisinants.

햻

L= phase (généralement noir ou marron)

N = neutre (généralement bleu)

PE = conducteur de terre (vert/jaune)

Important : Une inversion des branchements entraî-

nera un court-circuit dans l’appareil ou dans le boîtier

à fusibles. Dans ce cas, il faut identifier les câbles et

les raccorder en conséquence. Il est possible de

monter sur la conduite secteur un interrupteur adapté

permettant la mise en ou hors circuit de l'appareil.

2 – 2000 lux

8 s – 35 min.

- 17 -- 16 -

Service après-vente et garantie

Ce produit Steinel a été fabriqué avec le plus grand

soin. Son fonctionnement et sa sécurité ont été

contrôlés conformément aux directives en vigueur

et il a été soumis à un contrôle final par sondage.

STEINEL garantit un état et un fonctionnement irré-

prochables.

La durée de garantie est de 5 ans et débute au jour

de la vente au consommateur. Nous remédions aux

défauts provenant d’un vice de matière ou de

construction. La garantie sera assurée à notre discré-

tion par réparation ou échange des pièces défec-

tueuses. La garantie ne s’applique ni aux pièces

d’usure, ni aux dommages et défauts dus à une utili-

sation ou maintenance incorrectes. Les dommages

consécutifs causés à d’autres objets sont exclus de

la garantie.

La garantie ne s’applique que si l’appareil non

démonté est retourné à la station de service après-

vente la plus proche, dans un emballage adéquat,

accompagné d’une brève description du défaut et

d’un ticket de caisse ou d’une facture portant la date

d’achat et le cachet du vendeur.

Service de réparation :

Le service après-vente de notre usine

effectue également les réparations

non couvertes par la garantie ou sur-

venant après l’expiration de celle-ci.

Veuillez envoyer le produit correcte-

ment emballé à la station de service après-vente la

plus proche.

ANS

DE GARANTIE DE

FONCTIONNEMENT

Déclaration de conformité

Ce produit est conforme à la directive basse tension

2006/95/CE, à la directive compatibilité électroma-

gnétique 2004/108/CE et à la directive RoHS

2002/95/CE.

Dysfonctionnements

Projecteur LED à détecteur

sans tension

Projecteur LED à détecteur

ne s'allume pas

Projecteur LED à détecteur

ne s'éteint pas

Projecteur LED à détecteur

s'allume involontairement

Problème

■Fusible défectueux, appareil

hors circuit, câble coupé

■Court-circuit

■Changer le fusible défectueux,

mettre l'interrupteur en circuit ;

vérifier le câble à l'aide d'un

testeur de tension

■Vérifier le branchement

■Pendant la journée, le réglage

de crépuscularité est en position

nocturne

■Interrupteur en position ARRÊT

■Fusible défectueux

■Réglage incorrect de la zone de

détection

■Ajuster à nouveau

■Mettre en circuit

■Changer le fusible, éventuelle-

ment vérifier le branchement

■Ajuster à nouveau

■Mouvement continu dans la

zone de détection

■Contrôler la zone de détection,

éventuellement la régler à nou-

veau ou la masquer

■Le vent agite des arbres et

des arbustes dans la zone

de détection

■Détection de voitures passant

sur la chaussée

■Variations subites de tempéra-

ture dues aux intempéries

(vent, pluie, neige) ou à des

courants d'air provenant de

ventilateurs ou de fenêtres

ouvertes

■Le projecteur LED à détecteur

oscille (remue) à cause par ex.

de rafales de vent ou de fortes

précipitations.

■Modifier la zone

■Modifier la zone, monter

l'appareil à un autre endroit

■Installer le projecteur LED à

détecteur sur un support solide

Cause Remède

Le projecteur LED à détecteur

s'allume et s'éteint continuellement

■Des animaux se déplacent dans

la zone de détection

■Orienter le détecteur plus vers

le haut ou le masquer ; modifier

la zone ou la masquer

Montage/aansluiting

Geachte klant,

Hartelijk dank voor het vertrouwen dat u met de aan-

schaf van uw nieuwe sensor-led-spot van STEINEL

in ons heeft gesteld. U heeft een modern kwaliteits-

product gekocht, dat met uiterste zorgvuldigheid

vervaardigd, getest en verpakt werd.

Veiligheidsvoorschriften

■Onderbreek vóór alle werkzaamheden aan het

apparaat de spanningstoevoer!

■Bij de montage moet de aan te sluiten elektrische

kabel spanningsvrij zijn. Daarom eerst de stroom

uitschakelen en op spanningsloosheid testen met

een spanningstester.

■Bij de installatie van de lamp werkt u met netspan-

ning. Dit moet daarom vakkundig en volgens de

gebruikelijke installatievoorschriften en aanslui-

tingsvoorwaarden worden uitgevoerd (: NEN

1010, B: (AREI) NBN 15-101).

Lees voor de installatie deze gebruiksaanwijzing

nauwkeurig door, want alleen een vakkundige instal-

latie en ingebruikneming garanderen een duurzaam,

betrouwbaar en storingvrij gebruik.

Wij wensen u veel plezier met uw nieuwe sensor-

led-spot van STEINEL.

■

Monteer het apparaat niet op normaal licht ontvlam-

bare oppervlakken.

■Geschikt voor buiten en binnen.

■De sensor-led-spot is alleen geschikt voor wand-

montage en niet voor montage aan het plafond.

■De behuizing van de lamp warmt op tijdens het

gebruik. Verander de positie van de led-kop alleen

als die helemaal is afgekoeld.

■Niet van dichtbij of gedurende langere tijd

(> 5 min.) in de led-lamp kijken. Dit kan tot

beschadiging van het netvlies leiden.

Het principe

Beweging schakelt licht, alarm en veel meer aan.

Voor uw gemak en uw veiligheid. Geschikt voor thuis

gebruik om huis en tuin te verlichten of voor commer-

cieel gebruik bijv. voor het verlichten van het bedrijfs-

terrein, deze sensor-led-spot is overal snel gemon-

teerd en bedrijfsklaar.

Bij de XLed Home-spot zorgen 170 led-lampjes voor

een perfecte verlichting en een sensationeel laag

energieverbruik.

Met behulp van de sensor wordt een registratiehoek

van 140° met een draaibereik van 180° horizontaal en

90° verticaal bereikt.

Belangrijk: De beste bewegingsregistratie heeft u als

de sensor zijdelings in de looprichting gemonteerd

wordt en er geen hindernissen (zoals bomen, muren

etc.) het zicht van de sensor belemmeren. De reik-

wijdte is beperkt als u recht op de sensor toeloopt.

Beschrijving van het apparaat

햲Led-spotkop met plat design

햳Wandhouder met steekklem

햴Koellichaam

햵Draaibare sensorunit

햶Afdichtingsdopje

햷Afdeksticker

햸Het principe

햹Schemerinstelling

햺Tijdinstelling

햻Reikwijdte-instelling/afstelling van het

registratiebereik

Netaansluiting leidingen in de muur

Netaansluiting leidingen op de muur

햸

- 19 -- 18 -

Gebruik en onderhoud

Voor speciale inbraakalarminstallaties is het apparaat

niet geschikt, omdat de voorgeschreven sabotagebe-

veiliging hiervoor ontbreekt. Weersinvloeden kunnen

de werking van de sensor-led-spot beïnvloeden. Bij

hevige windvlagen, sneeuw, regen of hagel kan een

foutieve schakeling voorkomen, omdat de plotselinge

temperatuurverschillen niet van warmtebronnen

onderscheiden kunnen worden.

De registratielens kan bij vervuiling met een vochtige

doek (zonder schoonmaakmiddel) worden gereinigd.

Technische gegevens

Afmetingen (h x b x d): 210 x 175 x 180 mm

Gewicht: 1,3 kg

Vermogen: 170 led-lampjes ca. 14,8 W

Extra schakelvermogen: max. 800 W (ohmse belasting, bijv. gloeilampen)

max. 400 W (ongecompenseerd, inductief, cos ϕ= 0,5,

bijv. TL-lampen)

max. 400 W (elektronische voorschakelapparaten, capacitief,

bijv. spaarlampen, max. 4 stuks, ≤ 88 F)

Levensduur led-lampjes: max. 50.000 uur (bij 3 uur/dag ca. 45 jaar)

Registratiehoek: 140° met onderkruipbescherming

Registratiereikwijdte: max. 14 m

Verlicht oppervlak: 307 cm2+ 175 cm2

Zwenkbereik van de sensorunit: 180° horizontaal, 90° verticaal

Draaibereik van de halogeenspot: 180° horizontaal, 120° verticaal

Tijdinstelling: 8 sec. – 35 min.

Schemerinstelling: 2 – 2000 lux

Bescherming: IP 44

Veiligheidsklasse: I

Temperatuurbereik: -20 °C tot +40 °C

Installatie –

De montageplaats dient minimaal 50 cm van een

andere lamp verwijderd te zijn, omdat de warmte-

straling het systeem kan activeren. Om de aangege-

ven reikwijdte van max. 14 m te bereiken, moet de

montagehoogte ca. 2 m zijn. Monteer het apparaat

op een vaste ondergrond om foutieve schakelingen

te voorkomen.

De stroomtoevoer bestaat uit een 3-polige kabel:

햲 햸

Functies

Schemerinstelling

(drempelwaarde) 햹

(instelling af fabriek:

daglichtstand 2000 lux)

Traploos instelbare drempelwaarde van de sensor

van 2 – 2000 lux.

Instelknopje op = daglichtstand ca. 2000 lux.

Instelknopje op = schemerstand ca. 2 lux.

Voor de instelling van het registratiebereik bij daglicht

moet het instelknopje op (daglichtstand) worden gezet.

Uitschakelvertraging

(tijdinstelling) 햺

(instelling af fabriek: 8 sec.)

Instelknopje op –= kortste tijd (8 sec.)

Instelknopje op += langste tijd (35 min.)

Wij adviseren om bij de instelling van het registratie-

bereik de kortste tijd te kiezen.

Reikwijdte-instelling/afstelling

Het registratiebereik kan geheel naar wens optimaal

worden ingesteld. Reikwijdte 2 – 14 m. a) Door de sensorunit te kantelen, 90° horizontaal en

180° verticaal.

b) D.m.v. afdekstickers, om bijv. trottoirs of aangren-

zende percelen buiten de registratie te laten.

햻

L= stroomdraad (Nederland meestal bruin

Belgie meestal zwart)

N= nuldraad (meestal blauw)

PE = aardedraad (groen/geel)

Belangrijk: Het verwisselen van de aansluitingen leidt

in het apparaat of de meterkast tot kortsluiting. In dit

geval moeten de afzonderlijke kabels geïdentificeerd

en opnieuw gemonteerd worden. In de stroomtoe-

voerkabel kan een geschikte netschakelaar voor

IN- en UIT-schakelen worden gemonteerd.

2 – 2000 lux

8 sec. – 35 min.

- 21 -

Istruzioni per il montaggio

Gentili Clienti,

Vi ringraziamo molto per la fiducia che ci avete dimo-

strato acquistando il Vostro nuovo spot LED a senso-

re della STEINEL. Avete scelto un prodotto pregiato

di alta qualità che è stato costruito, provato ed imbal-

lato con la massima scrupolosità.

Vi preghiamo di procedere all'installazione solo dopo

aver letto attentamente le presenti istruzioni di mon-

Avvertenze sulla sicurezza

■Prima di effettuare qualsiasi lavoro interrompete

l'alimentazione di corrente all'apparecchio!

■Durante il montaggio la linea elettrica deve essere

scollegata. Prima del lavoro, occorre pertanto

togliere la tensione ed accertare l'assenza di ten-

sione mediante uno strumento di misura della ten-

sione.

■L'installazione di questi apparecchi richiede un

intervento sulla tensione di rete; essa deve venire

pertanto eseguita a regola d'arte in base alle pre-

scrizioni d'installazione vigenti nel relativo paese

(D-VDE 0100, A-ÖVE/ÖNORM E 8001-1, -

SEV 1000)

taggio. Solo un'installazione ed una messa in funzio-

ne effettuate a regola d'arte possono infatti garantire

un funzionamento affidabile, privo di disturbi e di

lunga durata.

Vi auguriamo di essere pienamente soddisfatti del

Vostro nuovo spot LED a sensore della STEINEL.

■

Non montate l'apparecchio su superfici di solito

facilmente infiammabili.

■Adatto per locali esterni e interni.

■Lo spot LED a sensore è previsto solo per il mon-

taggio a muro e non per il montaggio a soffitto.

■Durante il funzionamento l'involucro del proiettore

diventa molto caldo. Per cambiare l'orientamento

della testina LED aspettate sempre che si sia raf-

freddato.

■Non guardate direttamente nella lampada

LED a breve distanza o per un periodo

prlungato (> 5 min.). La retina si potrebbe

danneggiare.

Il principio

Il movimento fa attivare la luce, l'allarme e molte altre

cose. Per il Vostro comfort e la Vostra sicurezza. Sia

nel settore privato per l'illuminazione di casa e terre-

no circostante, sia nel settore industriale, per es. per

l'illuminazione dell'areale della ditta, questo spot LED

a sensore può venire montato dappertutto con rapi-

dità ed è subito pronto per l'esercizio.

I 170 LED del faretto XLed Home forniscono una per-

fetta illuminazione e consumi energetici straordinaria-

mente ridotti.

Con l'ausilio del sensore si ottiene un angolo di rile-

vamento di 140° con un'area di rotazione di 180° in

orizzontale e 90° in verticale.

Importante: Il più sicuro rilevamento del movimento

lo ottenete se il sensore viene montato lateralmente

rispetto alla direzione di marcia e se non vi sono

ostacoli (come per es. alberi, muri, ecc.) che compro-

mettano la visuale del sensore. Il raggio d'azione è

limitato se vi muovete direttamente verso il sensore.

Descrizione apparecchio

햲Testata dello spot LED in design piatto

햳Supporto per il montaggio a parete

con morsetto ad innesto

햴Termodispersore

햵Unità sensore ribaltabile

햶Tappo di tenuta

햷Calotta adesiva

햸Il principio

햹Regolazione di luce crepuscolare

햺Regolazione del periodo di accensione

햻Regolazione del raggio d'azione/Regolazione

del campo di rilevamento

Allacciamento alla rete cavo sotto intonaco

Allacciamento alla rete cavo sopra intonaco

햸

- 20 -

Functiegarantie

Dit STEINEL-product is met grote zorgvuldigheid

gefabriceerd, getest op goede werking en veiligheid

volgens de geldende voorschriften, en aansluitend

steekproefsgewijs gecontroleerd. STEINEL verleent

garantie op de storingvrije werking.

De garantietermijn bedraagt 5 jaar en gaat in op de

datum van aanschaf door de klant. Alle klachten, die

berusten op materiaal- of fabricagefouten worden

door ons opgelost. De garantie bestaat uit reparatie

of vernieuwen van de defecte onderdelen, door ons

te beoordelen. Garantie vervalt bij schade aan onder-

delen, die aan slijtage onderhevig zijn en bij schade

of gebreken, die door ondeskundig gebruik of onder-

houd ontstaan. Schade aan andere voorwerpen is

uitgesloten van garantie.

De garantie wordt alleen verleend wanneer het niet-

gedemonteerde apparaat met korte storingsbeschrij-

ving, kassabon of rekening (koopdatum en winkelier-

stempel), goed verpakt naar het desbetreffende servi-

ceadres wordt gestuurd.

Reparatieservice:

Na afloop van de garantietermijn of

bij schade die niet onder de garantie

valt, kan er ook door ons gerepareerd

worden. Gelieve het product goed

verpakt aan het dichtstbijzijnde servi-

ceadres op te sturen.

JAAR

FUNCTIE

GARANTIE

Conformiteitsverklaring

Dit product voldoet aan de laagspanningsrichtlijn

2006/95/EG, de EMC-richtlijn 2004/108/EG en de

RoHS-richtlijn 2002/95/EG.

Storingen

Sensor-led-spot

zonder netspanning

Sensor-led-spot

schakelt niet aan

Sensor-led-spot

schakelt niet uit

Sensor-led-spot

schakelt ongewenst aan

Storing

■Zekering defect, niet ingescha-

keld, kabelbreuk

■Kortsluiting

■Nieuwe zekering, netschakelaar

inschakelen; kabel controleren

met spanningstester

■Aansluitingen controleren

■Bij daglicht, lichtinstelling staat

op schemerstand

■Netschakelaar UIT

■Zekering defect

■Registratiebereik niet gericht

ingesteld

■Opnieuw instellen

■Inschakelen

■Nieuwe zekering, eventueel

aansluiting controleren

■Opnieuw instellen

■Continue beweging binnen het

registratiebereik

■Bereik controleren en eventueel

opnieuw instellen of afdekken

■Wind beweegt bomen en strui-

ken binnen het registratiegebied

■Registratie van auto's op straat

■Plotselinge verandering van

temperatuur door het weer

(wind, regen, sneeuw) of

afvoerlucht van ventilatoren,

open ramen

■De sensor-led-spot trilt

(beweegt) door bijv. windvlagen

of sterke regen

■Bereik veranderen

■Bereik veranderen of montage-

plaats verleggen

■Monteer de sensor-led-spot op

een vaste ondergrond

Oorzaak Oplossing

Sensor-led-spot

schakelt steeds AAN/UIT

■Bewegende dieren in het

registratiebereik

■Sensor hoger draaien of gericht

afdekken; bereik veranderen of

afdekken

- 23 -

Funzionamento e cura

L'apparecchio non è adatto all'applicazione in

impianti di allarme speciali (antifurto), in quanto non

dispone della sicurezza contro il sabotaggio prescritta

per tali tipi di impianto. Le condizioni atmosferiche

possono influire sul funzionamento dello spot LED a

sensore. Raffiche di vento, neve, pioggia e grandine

in fortissima misura possono indurre un collegamento

sbagliato dato che fluttuazioni di temperatura improv-

vise non possono essere distinte dalle fonti termiche.

In caso la lente di rilevamento fosse imbrattata, puli-

tela con un panno umido (senza utilizzare detergenti).

Dati tecnici

Dimensioni (a x l x p): 210 x 175 x 180 mm

Peso: 1,3 kg

Potenza: 170 LEDs ca. 14,8 W

Potenza allacciata: max. 800 W (carico ohmico, per es. lampadine)

max. 400 W (non compensato, induttivo, cos ϕ= 0,5,

per es. lampade fluorescenti)

max. 400 W (ballasto elettronico, capacitivo,

lampada a basso consumo energetico, max. 4 pezzi, ≤ 88 F)

Dutata dei LED: fino a 50.000 ore (per 3 h/giorno ca. 45 anni)

Angolo di rilevamento: 140° con protezione antistrisciamento

Raggio di rilevamento: max. 14 m

Superficie proiettata: 307 cm2+ 175 cm2

Area di rotazione dell'unità sensore: 180° in orizzontale, 90° in verticale

Area di rotazione del proiettore: 180° in orizzontale, 120° in verticale

Regolazione tempo: 8 sec – 35 min

Regolazione crepuscolare: 2 – 2000 lux

Grado di protezione: IP 44

Classe di protezione: I

Intervallo di temperatura: tra -20 °C e +40 °C

Installazione –

Il luogo di montaggio deve essere lontano almeno

50 cm da un'altra eventuale lampada, in quanto il

calore irradiato potrebbe provocare un'attivazione del

sistema. Per ottenere il raggio d'azione indicato di

14 m, l'altezza di montaggio dovrebbe essere di

max. 2 m. Montate l'apparecchio su una base stabile

per evitare accensioni a sproposito.

Il cavo di alimentazione alla rete ha 3 fili.

- 22 -

햲 햸

Funzioni

Regolazione crepuscolare

(soglia d'intervento) 햹

(Impostazione da parte del

costruttore:

funzionamento con luce diurna

2000 Lux)

Soglia d'intervento del sensore a regolazione continua

da 2 a 2000 Lux.

Regolatore impostato su =

funzionamento con luce diurna ca. 2000 Lux.

Regolatore impostato su =

funzionamento crepuscolare ca. 2 Lux.

Per la regolazione del campo di rilevamento a luce

diurna il regolatore deve venire portato su (funziona-

mento con luce diurna).

Ritardo dello spegnimento

(regolazione del periodo

di accensione) 햺

(periodo impostato

dal costruttore: 8 sec.)

Regolatore impostato su –= durata minima (8 sec.)

Regolatore impostato su += durata massima (35 min.)

Nella regolazione del campo di rilevamento si consi-

glia di scegliere il tempo più breve.

Impostazione del raggio d'azione/Regolazione

A seconda delle necessità, è possibile regolare in

modo ottimale il campo di rilevamento. Raggio

d'azione 2 – 14 m.

a) Mediante ribaltamento dell'unità sensore di 90° in

orizzontale e di 180° in verticale.

b) Mediante calotte adesive di copertura ai fini di

escludere per es. marciapiedi o terreni adiacenti.

햻

L= fase (di norma nero o marrone)

N= filo neutro (di norma blu)

PE = conduttore di terra (verde/giallo)

Importante: se gli allacciamenti nell'apparecchio o

nella Vostra scatola dei fusibili vengono scambiati, ciò

provoca in un successivo momento un corto circuito.

In questo caso è necessario identificare i singoli cavi

e rimontarli. Nella linea di collegamento alla rete può

venire installato un interruttore di rete adeguato per

l'accensione e lo spegnimento.

2 – 2000 lux

8 sec –35 min

- 25 -

Instrucciones de montaje

Apreciado cliente:

Gracias por la confianza que nos ha dispensado al

comprar su nuevo foco LED con sensor STEINEL. Se

ha decidido por un producto de alta calidad, produci-

do, probado y embalado con el mayor cuidado.

Le rogamos se familiarice con estas instrucciones de

Indicaciones de seguridad

■¡Antes de comenzar cualquier trabajo en el apara-

to, interrúmpase la alimentación de tensión!

■Para el montaje, el cable eléctrico a enchufar

deberá estar sin tensión. Por tanto, desconecte

primero la corriente y compruebe que no haya ten-

sión, utilizando un comprobador de tensión.

■La instalación de estos aparatos supone un trabajo

en la red eléctrica. Por ello, tiene que realizarse

profesionalmente según las prescripciones de ins-

talación y condiciones de conexión específicas

de cada país (D-VDE 0100, A-ÖVE/ÖNORM E

8001-1, -SEV 1000)

montaje antes de instalarlo. Sólo una instalación y

puesta en funcionamiento adecuadas garantizarán un

servicio prolongado, eficaz y sin alteraciones.

Le deseamos que disfrute durante mucho tiempo de

su nuevo foco LED con sensor STEINEL.

■

No monte el aparato sobre superficies que habitual-

mente sean fácilmente inflamables.

■Apto para el interior y el exterior.

■El foco LED con sensor está previsto sólo para el

montaje en la pared y no para el montaje en el

techo.

■La carcasa del foco se calienta durante su funcio-

namiento. El cabezal LED sólo debe moverse para

orientarlo cuando esté frío.

■No mire a la lámpara LED desde cerca

ni durante un periodo prolongado

(> 5 min.). Si lo hace, podrá sufrir

lesiones en la retina.

El concepto

El movimiento enciende la luz y activa la alarma,

entre otras funciones, para su comodidad y seguri-

dad. Tanto en el ámbito privado, para el alumbrado

de la casa o la finca, como en el ámbito industrial, p.

ej. para el alumbrado del recinto de una empresa,

este foco LED con sensor se monta y está listo para

funcionar rápidamente en cualquier lugar.

170 diodos luminosos se cuidan, en el foco XLed

Home, de una perfecta iluminación con un consumo

de energía sensacionalmente bajo.

Por medio del sensor se alcanza un ángulo de

detección de 140° con un margen de orientabilidad

horizontal de 180° y vertical de 90°.

Importante: La detección de movimiento más segura

se consigue montando el sensor en sentido lateral

respecto a la dirección de movimiento sin que obstá-

culos (como p.ej., árboles, muros etc.) impidan el

registro del sensor. El alcance está limitado si usted

se acerca de frente al sensor.

Descripción del aparato

햲Cabezal LED en diseño plano

햳Soporte mural con borne de enchufe

햴Cuerpo refrigerante

햵Unidad de sensor orientable

햶Tapón obturador

햷Cobertores adhesivos

햸El concepto

햹Regulación de crepuscularidad

햺Temporización

햻Regulación del alcance/ajuste del campo

de detección

Conexión de red línea de alimentación empotrada

Conexión de red línea de alimentación de

superficie

햸

- 24 -

Garanzia di funzionamento

Questo prodotto STEINEL viene costruito con la mas-

sima cura, con controlli di funzionamento e del grado

di sicurezza in conformità alle norme vigenti in mate-

ria; vengono poi effettuati collaudi con prove a cam-

pione. La STEINEL si assume la garanzia di una fab-

bricazione ed un funzionamento perfetti.

La garanzia si estende a 5 anni ed inizia con il giorno

di vendita all'utente. Noi eliminiamo difetti riconduci-

bili al materiale o alla fabbricazione; la prestazione

della garanzia consiste a nostra scelta nella riparazio-

ne o nella sostituzione dei pezzi difettosi. Il diritto alla

prestazione di garanzia viene a decadere in caso di

danni a pezzi soggetti ad usura nonché in caso di

danni o difetti che sono da ricondurre ad un tratta-

mento inadeguato o ad una cattiva manutenzione.

Sono esclusi dal diritto di garanzia gli ulteriori danni

conseguenti che si verificano su oggetti estranei.

La garanzia viene prestata solo se l'apparecchio vie-

ne inviato non smontato, ben imballato e accompa-

gnato da una breve descrizione del difetto e dallo

scontrino o dalla fattura (in cui siano indicati la data

dell'acquisto e il timbro del rivenditore), al centro di

assistenza competente.

Centro assistenza tecnica:

con periodo di garanzia scaduto e nel

caso di difetti che non danno diritto

a prestazioni di garanzia, il nostro

centro di assistenza esegue le relative

riparazioni. Inviate il prodotto ben

imballato, al più vicino centro di assistenza.

ANNI

GARANZIA DI

FUNZIONAMENTO

Dichiarazione di conformità

Questo prodotto è conforme alla direttiva sulla bassa

tensione 2006/95/CE, alla direttiva sulla compatibilità

elettromagnetica 2004/108/CE e alla direttiva sulla

Disturbi di funzionamento

Spot LED a sensore

senza tensione

Lo spot LED a sensore

non si accende

Lo spot LED a sensore

non si spegne

Lo spot LED a sensore

interviene a sproposito

Disturbo

■fusibile guasto, interruttore non

acceso, linea di alimentazione

interrotta

■corto circuito

■nuovo fusibile, accendete l'inter-

ruttore di rete; controllate il cavo

con un indicatore di tensione

■controllate gli allacciamenti

■in caso di funzionamento con

luce diurna la regolazione di

luce crepuscolare è impostata,

sul funzionamento di notte

■interruttore di rete spento

■fusibile difettoso

■campo di rilevamento non impo-

stato con direzione giusta

■eseguite una nuova

impostazione

■accendete

■cambiate fusibile, eventualmen-

te controllate l'allacciamento

■regolate nuovamente il campo

■continuo movimento all'interno

del campo di rilevamento

■controllate il campo di rileva-

mento, eseguite eventualmente

una nuova regolazione o una

schermatura

■il vento muove alberi e cespugli

nel campo di rilevamento

■vengono rilevate automobili

sulla strada

■improvvisi sbalzi di temperatura

dovuti a condizioni atmosferiche

(vento pioggia, neve) o causati

da aria di scarico di ventilatori

o da aria proveniente da finestre

aperte

■lo spot LED a sensore oscilla

(si muove) per es. in seguito a

raffiche di vento o a forti piogge

■spostate il campo

■cambiate il luogo di montaggio

o impostatelo altrove

■montate lo spot LED a sensore

su una base stabile

Causa Rimedi

Lo spot LED a sensore

si accende e spegne in

continuazione

■animali in movimento nel campo

di rilevamento

■posizionate il sensore più in alto

e provvedete all'applicazione

mirata di protezioni; cambiate la

posizione o coprite il campo di

rilevamento

restrizione dell'uso di determinate sostanze pericolo-

se nelle apparecchiature elettriche ed elettroniche

2002/95/CE.

- 27 -

Funcionamiento y cuidado

El aparato no es apto para alarmas antirrobo especia-

les debido a que carece de la seguridad antisabotaje

prescrita para las mismas. Las condiciones atmosféri-

cas pueden afectar al funcionamiento del foco LED.

Fuertes ráfagas de viento, la nieve, la lluvia y el grani-

zo pueden provocar una activación errónea al no

poderse distinguir entre cambios de temperatura

repentinos y fuentes térmicas.

El lente detectora puede limpiarse con un paño

húmedo (sin detergente) cuando esté sucio.

Datos técnicos

Dimensiones (alt. x anch. x prof.): 210 x 175 x 180 mm

Peso: 1,3 kg

Potencia: 170 LED aprox. 14,8 W

Potencia de ruptura adicional: máx. 800 W (carga resistiva, p. ej. bombilla incandescente)

máx. 400 W (no compensado, inductivo, cos ϕ= 0,5

p. ej. lámparas fluorescentes)

máx. 400 W (regulador electrónico de tensión, capacitivo,

p. ej. bombillas de bajo consumo, máx. 4 unidades ≤ 88 F)

Vida útil LED: hasta 50.000 h ( 3 h/día, aprox. 45 años)

Ángulo de detección: 140° con protección contra sumersión

Alcance de detección: máx. 14 m

Extensión proyectada: 307 cm2+ 175 cm2

Girabilidad de la unidad del sensor: 180° horizontalmente, 90° verticalmente

Girabilidad del foco: 180° horizontalmente, 120° verticalmente

Temporización: 8 seg.– 35 min.

Regulación crepuscular: 2 – 2000 lux

Tipo de protección: IP 44

Clase de protección: I

Campo de temperatura: -20° C hasta +40° C

Instalación –

El lugar de montaje debe hallarse a una distancia

mínima de 50 cm de cualquier lámpara ya que la

radiación térmica de la misma puede provocar una

activación errónea del sensor. Para conseguir el alcan-

ce máx. de 14 m indicado, la altura de montaje deberá

ser de aprox. 2 m. Monte el aparato sobre una base

firme para evitar conmutaciones incorrectas.

El cable de alimentación de red consta de un

conductor trifilar:

- 26 -

햲 햸

Funciones

Regulación crepuscular

(umbral de respuesta) 햹

(regulación de fábrica:

funcionamiento a la luz del

día 2000 lux)

Umbral de respuesta con regulación continua del

sensor de 2 – 2000 lux.

Tornillo de regulación puesto en =

funcionamiento a la luz del día aprox. 2000 lux.

Tornillo de regulación puesto en =

funcionamiento crepuscular aprox. 2 lux.

Para el ajuste del campo de detección a la luz del

día, se ha de colocar el tornillo de regulación en

(funcionamiento a la luz del día).

Temporización

(temporización) 햺

(regulación de fábrica: 8 seg.)

Tornillo de regulación ajustado a – =

tiempo más corto (8 seg.)

Tornillo de regulación ajustado a + =

tiempo más largo (35 min.)

Para la regulación del campo de detección se

recomienda seleccionar el tiempo más corto.

Regulación/ajuste del alcance

El campo de detección puede regularse óptimamente

según las necesidades. Alcance de detección 2 – 14 m. a) Bajando la unidad del sensor 90° horizontal y

180° verticalmente.

b) mediante cobertores adhesivos para excluir

p.ej. caminos o terrenos colindantes

햻

L= fase (generalmente negro o marrón)

N= neutro (generalmente azul)

PE = toma de tierra (verde/amarillo)

Importante: La inversión de las conexiones producirá

un cortocircuito en el aparato o en su caja de fusibles.

En tal caso, habrá que identificar cada uno de los con-

ductores y montarlos de nuevo. El cable de alimenta-

ción de red puede llevar montado un interruptor ade-

cuado para conectar y desconectar la tensión.

2 – 2000 lux

8 seg. – 35 min.

- 29 -- 28 -

Garantía de funcionamiento

Este producto STEINEL ha sido elaborado con el

máximo esmero, habiendo pasado los controles de

funcionamiento y seguridad previstos por las disposi-

ciones vigentes, así como un control adicional de

muestreo al azar. STEINEL garantiza el perfecto esta-

do y funcionamiento.

El período de garantía es de 5 años, comenzando el

día de la venta al consumidor. Reparamos defectos

de material o de fabricación, la garantía se aplicará

a base de la reparación o el cambio de piezas defec-

tuosas, según nuestro criterio. La prestación de

garantía queda anulada para daños producidos en

piezas de desgaste y daños y defectos originados

por uso o mantenimiento inadecuados. Quedan

excluidos de la garantía los daños consecuenciales

causados en objetos ajenos.

Sólo se concede la garantía si se envía el aparato sin

desarmar con una breve descripción del fallo, tique

de compra o la factura (con fecha de compra y sello

del comercio), bien empaquetado, al centro de servi-

cio correspondiente.

Servicio de reparación:

Una vez transcurrido el período de

garantía o en caso de defectos no

cubiertos por la misma, las reparacio-

nes las lleva a cabo nuestro departa-

mento técnico. Rogamos envíen el

producto bien embalado a la dirección indicada.

AÑOS

GARANTÍA DE

FUNCIONAMIENTO

Declaración de conformidad

Este producto cumple con la Directiva para baja

tensión 2006/95/CE, la Directiva de compatibilidad

electromagnética 2004/108/CE y la Directiva RoHS

(Limitación de sustancias peligrosas) 2002/95/CE.

Fallos de funcionamiento

Foco LED con sensor

sin tensión

El foco LED con sensor

no se enciende

El foco LED con sensor

no se apaga

El foco LED con sensor se

enciende cuando no se desea

Fallo

■fusible defectuoso, interruptor

en OFF, línea interrumpida

■cortocircuito

■cambiar fusible, poner interrup-

tor en ON; comprobar la línea

de alimentación con un com-

probador de tensión

■comprobar conexiones

■en funcionamiento a la luz del

día, regulación crepuscular

puesta para funcionamiento

nocturno

■interruptor en OFF

■fusible defectuoso

■campo de detección sin ajuste

selectivo

■volver a regular

■conectar

■cambiar fusible y, dado el caso,

comprobar conexión

■volver a regular

■movimiento permanente en el

campo de detección

■controlar el campo de detección

y, dado el caso, ajustar de

nuevo o bien cubrir partes

del sensor

■el viento mueve árboles y mato-

rrales en el campo de detección

■detección de automóviles en

la calle

■cambio de temperatura repen-

tino debido a las condiciones

atmosféricas (viento, lluvia,

nieve) o a ventiladores o

ventanas abiertas

■el foco LED con sensor

oscila (se mueve), p. ej. por

las ráfagas de viento o

precipitaciones fuertes

■modificar campo de detección

■modificar campo de detección,

cambiar lugar de montaje

■montar el foco LED con sensor

sobre una base firme

Causa Solución

El foco LED con sensor se

enciende y apaga continuamente

■animales en movimiento en el

campo de detección

■girar el sensor más hacia arriba

o cubrir partes del sensor selec-

tivamente; reajustar el campo

de detección o utilizar cubiertas

Instruções de montagem

Estimado cliente

Agradecemos-lhe a confiança depositada em nós

ao comprar o novo projector LED com sensor da

STEINEL. Trata-se de um produto de elevada quali-

dade produzido, testado e embalado com o máximo

cuidado.

Considerações em matéria de segurança

■Antes de executar qualquer trabalho no aparelho,

desligue-o da corrente!

■Durante a montagem, o cabo eléctrico a conectar

deve estar isento de tensão. Para tal, desligue

primeiro a corrente e verifique se não há tensão,

usando um busca-pólos.

■A instalação do sensor consiste essencialmente

em lidar com tensão de rede, por esse motivo terá

de ser realizada de forma profissional, segundo as

respectivas prescrições de instalação e condições

de conexão habituais nos diversos países (D-VDE

0100, A-ÖVE/ÖNORM E 8001-1, -SEV 1000)

Procure familiarizar-se com estas instruções de mon-

tagem antes da instalação. Só uma instalação e colo-

cação em funcionamento correctas podem garantir a

longevidade do produto e um funcionamento fiável e

isento de falhas.

Fazemos votos que tenha prazer ao trabalhar com o

seu novo projector LED com sensor da STEINEL.

■

Não monte o aparelho em cima de superfícies

facilmente inflamáveis.

■Apropriado para aplicações no interior e exterior.

■O projector LED com sensor está apenas indicado

para a montagem na parede e não para a monta-

gem no tecto.

■Em funcionamento, o corpo do projector aquece.

Alinhar a cabeça LED apenas quando esta estiver

fria.

■Não olhar para o candeeiro LED de perto

nem por demasiado tempo (> 5 min.). O

desrespeito a esta indicação pode causar

lesões na retina.

O princípio

O movimento acciona a luz, o alarme e muitas outras

coisas, para seu conforto e para a sua segurança.

Seja a nível privado, para iluminar o seu quintal e o

terreno, seja a nível comercial, por ex., para iluminar

o terreno da empresa, este projector LED com sensor

pode ser montado em qualquer lugar com rapidez e

facilidade, ficando logo pronto a funcionar.

Os projectores XLed Home, 170 LEDs garantem uma

iluminação perfeita e uma necessidade de energia

sensacionalmente baixa.

O sensor permite alcançar um ângulo de detecção de

140° com uma margem de orientação de 180° na

horizontal e 90° na vertical.

Importante: será possível detectar os movimentos

de forma mais segura se o sensor estiver instalado

lateralmente em relação ao sentido de aproximação

e se não houver obstáculos (como por ex. árvores,

muros, etc.), que impeçam a captação pelo sensor.

O alcance será limitado se alguém se aproximar

directamente do sensor.

Descrição do aparelho

햲Cabeça do projector LED com design plano

햳Suporte de parede com fixador de encaixar

햴Corpo de refrigeração

햵Unidade sensórica orientável

햶Bujão vedante

햷Autocolante para cobrir

햸O princípio

햹Regulação crepuscular

햺Ajuste do tempo

햻Regulação do alcance/ajuste da área de detecção

Ligação à rede eléctrica cabo proveniente

da rede, montagem embutida

Ligação à rede eléctrica cabo proveniente

da rede, montagem saliente

햸

- 31 -- 30 -

Funcionamento e conservação

O aparelho não se adequa a sistemas de alarme anti-

roubo especiais, uma vez que não está garantida a pro-

tecção contra sabotagem exigida por lei. As influências

climatéricas podem deteriorar o funcionamento do pro-

jector LED com sensor. As rajadas fortes de vento, a

neve, a chuva e o granizo podem causar uma activa-

ção errada, porque o sistema não consegue distinguir

entre alterações súbitas de temperatura e irradiação

proveniente de fontes de calor.

Se a lente de detecção estiver suja, pode ser limpa

com um pano húmido (sem usar produtos de limpeza).

Dados técnicos

Dimensões (a x l x p): 210 x 175 x 180 mm

Peso: 1,3 kg

Potência: 170 LEDs aprox. 14,8 W

Potência de comutação adicional: máx. 800 W (carga óhmica, por ex., lâmpadas incandescentes)

máx. 400 W (descompensado, indutivo, cos ϕ= 0,5,

por ex., lâmpadas fluorescentes)

máx. 400 W (balastros electrónicos, capacitivo, por ex.,

lâmpadas economizadoras, máx. 4 unidades, ≤ 88 F)

Duração de vida útil: até 50 000 h (assumindo 3 h/dia, aprox. 45 anos)

Ângulo de detecção: 140° com protecção contra movimentos dissimulados

Alcance de detecção: máx. 14 m

Área de projecção: 307 cm2+ 175 cm2

Orientação da unidade sensórica: 180° horizontal, 90° vertical

Margem de orientação do projector: 180° na horizontal, 120° na vertical

Ajuste do tempo: 8 s a 35 min.

Regulação crepuscular: 2 – 2000 lux

Grau de protecção: IP 44

Classe de protecção: I

Gama de temperaturas: -20 °C até +40 °C

Instalação –

O local de montagem deve encontrar-se a uma dis-

tância mínima de 50 cm de outro candeeiro, pois a

radiação térmica pode ocasionar a activação errada

do sensor. A altura de montagem não deve ultrapas-

sar aprox. 2 m, para obter o alcance máximo de

14 m. Monte o aparelho sobre uma superfície firme

para evitar ligações erradas.

O cabo proveniente da rede é formado por um con-

junto de 3 fios:

햲 햸

Funções

Regulação crepuscular

(limiar de resposta) 햹

(ajuste de fábrica:

regime diurno: 2000 lux)

O limiar de resposta do sensor pode ser regulado

progressivamente de 2 a 2000 lux.

Regulador em =

(regime diurno, aprox. 2000 lux)

Regulador em =

(regime nocturno, aprox. 2 lux)

Para regular a área de detecção à luz do dia,

o regulador tem de estar em "regime diurno".

Temporização

(ajuste do tempo) 햺

(ajuste de fábrica: 8 s)

Regulador em –= tempo mais curto (8 s)

Regulador em += tempo mais longo (35 min.).

Ao determinar a área de detecção, é recomendável

escolher o tempo mais curto.

Regulação do alcance / Ajuste

Consoante a necessidade, a área de detecção pode

ser ajustada com precisão. Alcance máx. 2 a 14 m. a) Inclinando a unidade de sensores em 90° na

horizontal e 180° na vertical.

b) Com autocolantes, a fim de excluir áreas como

por ex. passeios ou propriedades vizinhas.

햻

L= fase (geralmente preto ou castanho)

N= neutro (geralmente azul)

PE = condutor terra (verde/amarelo)

Importante: a troca dos conectores provocará mais

tarde um curto-circuito no aparelho ou na caixa dos

fusíveis. Nesse caso, os diversos fios terão de ser

identificados e montados de novo. No cabo de rede

pode ser montado um interruptor de rede apropriado

do tipo "ligar - desligar".

2 – 2000 Lux

8 s – 35 min.

- 33 -- 32 -

Garantia de funcionamento

Este produto STEINEL foi fabricado com todo o zelo

e o seu funcionamento e segurança verificados, de

acordo com as normas em vigor, e sujeito a um con-

trolo por amostragem aleatória. A STEINEL garante o

bom estado e o bom funcionamento do aparelho.

O prazo de garantia é de cinco anos a contar da data

de compra. Eliminamos falhas relacionadas com

defeitos de material ou de fabrico, estando excluídas

as peças sujeitas a desgaste, os danos e as falhas

originados por uma utilização ou manutenção incor-

recta. Excluem-se igualmente os danos provocados

noutros objectos estranhos ao aparelho.

Os serviços previstos na garantia só serão prestados

caso o aparelho seja apresentado bem embalado no

respectivo serviço de assistência técnica, devida-

mente montado e acompanhado do talão da caixa ou

da factura (data da compra e carimbo do revendedor)

e de uma pequena descrição do problema.

Serviço de reparação:

Depois de expirado o prazo de

garantia ou em caso de falha não

abrangida pela garantia, o nosso

serviço de assistência técnica encar-

regar-se-á da reparação do seu apa-

relho. Basta enviar o produto bem acondicionado

ao nosso centro de assistência técnica mais próximo

de si.

ANOS

GARANTIA DE

FUNCIONAMENTO

Declaração de conformidade

O produto cumpre as Directivas do Conselho

"Baixa tensão" 2006/95/CE, "Compatibilidade

electromagnética" 2004/108/CE e "Redução de

substâncias perigosas" 2002/95/CE.

Falhas de funcionamento

Projector LED com sensor

sem tensão

O projector LED com sensor

não se acende

O projector LED com sensor

não se apaga

O projector LED com sensor

acende-se inadvertidamente

Falha

■Fusível queimado, não ligado,

ligação interrompida

■Curto-circuito

■Fusível novo, ligar interruptor

de rede; Verificar o cabo com

detector de tensão

■Verificar as conexões

■Durante o regime diurno a

regulação crepuscular está ajus-

tada para o regime nocturno

■Interruptor de rede DESLIGADO

■Fusível queimado

■Área de detecção ajustada

incorrectamente

■Reajustar

■Ligar

■Fusível novo, verificar

eventualmente a conexão

■Reajustar

■ Movimento constante na área

de detecção

■Examinar a área e eventual-

mente reajustar ou cobrir

com pala

■O vento agita árvores e arbustos

na área de detecção

■São detectados automóveis a

passar na estrada

■Alteração térmica súbita devido

a influências climatéricas (vento,

chuva, neve) ou ar evacuado de

ventiladores, janelas abertas

■Projector LED com sensor osci-

la (mexe-se) por ex. devido a

rajadas de vento ou chuva forte.

■Modificar a área

■Modificar a área, mudar para

outro local de montagem

■Montar o projector LED com

sensor numa base firme

Causa Solução

O projector LED com sensor

está sempre a acender/apagar

■Encontram-se animais dentro

da área de detecção

■Virar o sensor para cima ou

tapar determinadas partes;

Mudar a área de detecção ou

cobrir com pala

Montageanvisning

Kära kund!

Tack för visat förtroende genom köpet av en ny LED-

strålkastare med sensor från STEINEL. Denna hög-

värdiga kvalitetsprodukt har tillverkats, testats och

förpackats med stor omsorg.

Säkerhetsanvisningar

■Bryt spänningen före alla arbeten på lampan!

■Under monteringen måste den elektriska ledningen

som skall anslutas vara spänningsfri. Bryt ström-

men och kontrollera med spänningsprovare att alla

delar är spänningsfria.

■Vid installationen av lampan handlar det om att

arbeta med nätspänning; arbetet måste därför

utföras enligt de nationella installationsföreskrifter-

na och anslutningsvillkoren (D-VDE 0100,

A-ÖVE/ÖNORM E 8001-1, -SEV 1000)

Läs noga igenom denna monteringsanvisning före

installationen av lampan. Det är bara en korrekt

installation som kan garantera lampans långvariga,

säkra och störningsfria funktion.

Vi hoppas att du får stor glädje av din nya STEINEL

sensor-LED-strålkastare.

■

Montera inte lampan på lättantändliga underlag.

■Kan användas både inomhus och utomhus.

■LED-strålkastaren med sensor lämpar sig bara för

väggmontage och inte för takmontage.

■Under drift blir lamphuset mycket varmt. Rikta in

LED-lampan sedan den svalnat.

■Utsätt dig inte för LED-lampans sken på

alltför nära håll eller en längre tid (> 5 min.).

Det kan leda till skador på näthinnan.

Principen

Rörelser aktiverar ljus, alarm och mycket annat. För

din komfort och säkerhet. Vare sig det gäller den pri-

vata användningen som hus- och tomtbelysning eller

som belysning på ett företagsområde, är denna

sensor-LED-strålkastare snabbt monterad och färdig

att tas i bruk.

170 LED-lampor ger med Xled Home-strålkastaren en

perfekt belysning och ett sensationellt lågt energibehov.

Med hjälp av sensorn uppnås en bevakningsvinkel på

140° med en rörlighet på 180° horisontalt och 90°

vertikalt.

Viktigt: Den säkraste rörelsebevakningen uppnås när

sensorn monteras i rät vinkel mot rörelseriktningen och

inga hinder finns i vägen (t.ex. träd, murar etc.). Räck-

vidden är begränsad när du går rakt mot sensorn.

Strålkastarens beskrivning

햲LED-lamphuvud i flat design

햳Väggfäste med snabbkopplingsplint

햴Kylfläns

햵Sensorenhet, rörlig

햶Packning

햷Täckplattor

햸Principen

햹Skymningsinställning

햺Efterlystid

햻Inställning av räckvidden/justering av bevak-

ningsområdet

Nätanslutning matarledning infällt montage

Nätanslutning matarledning utanpåliggande

montage

햸

- 35 -- 34 -

Drift och skötsel

Armaturen är inte avsedd för professionella tjuvlarm,

eftersom den inte uppfyller de krav som ställs mot

åverkan och sabotage. Vädret kan påverka sensor-

LED-strålkastarens funktion. Kraftiga vindbyar, snö-

fall, regn- och hagelskurar kan orsaka felutlösning,

eftersom de plötsliga temperaturskillnaderna inte kan

skiljas från normala värmekällor.

Bevakningslinsen kan rengöras med en fuktig trasa

(utan rengöringsmedel).

Tekniska data

Mått (H x B x D): 210 x 175 x 180 mm

Vikt: 1,3 kg

Effekt: 170 LED-lampor ca 14,8 W

Extern belastning: max. 800 W (ohmsk last, t.ex. glödlampor)

4st lågenergilampor, HF-don, drosslar, dock max 400W

Livslängd LED-lampor: upp till 50.000 timmar (3 tim./dag ca 45 år)

Bevakningsvinkel: 140° med underkrypskydd

Räckvidd: max. 14 m

Projicerad yta: 307 cm2+ 175 cm2

Sensorenhetens rörlighet: 180° horisontalt, 90° vertikalt

Strålkastarens rörlighet: 180° horisontalt, 120° vertikalt

Efterlystid: 8 sek. – 35 min.

Skymningsinställning: 2 – 2000 lux

Kapslingsklass: IP 44

Isolationsklass: I

Temperaturområde: -20 °C till +40 °C

Installation –

Platsen för montaget bör befinna sig minst 50 cm

från nästa lampa, eftersom värmen från lampan kan

utlösa systemet. För att uppnå den angivna räckvid-

den på maximalt 14 m, bör montagehöjden vara ca

2 m. Montera lampan på ett fast underlag för att und-

vika felkopplingar.

Matarledningen består av en 3-ledarkabel:

햲 햸

Funktioner

Skymningsinställning

(aktiveringsnivå) 햹

(Leveransinställning:

dagsljusdrift 2000 lux)

Sensorns aktiveringsnivå kan ställas in steglöst

från 2 – 2000 lux.

Ställskruven på = dagsljusdrift

ca 2000 lux.

Ställskruven på = skymningsdrift

ca 2 lux.

För inställning av bevakningsområdet i dagsljus

skall ställskruven ställas på dagsljusdrift.

Tidsfördröjning

(efterlystid) 햺

(Leveransinställning: 8 sek.)

Ställskruven på –= kortaste tiden (8 sek.)

Ställskruven på + = längsta tiden (35 min.)

Vid inställning av bevakningsområdet rekommenderas

att ställa in den kortaste tiden.

Inställning/justering av räckvidden

Bevakningsområdet kan ställas in optimalt, allt efter

behov. Räckvidd 2 – 14 m. a) Genom att vrida sensorenheten 90° horisontalt och

180° vertikalt.

b) Genom att använda medlevererade täckplattor för

att avgränsa t.ex. gångvägar eller granntomter.

햻

L= fas (oftast svart eller brun)

N = nolledare (oftast blå)

PE = skyddsledare (grön/gul)

Viktigt: En förväxling av anslutningarna leder till kort-

slutning i armaturen eller i säkringsskåpet. I ett sådant

fall måste de enskilda kablarna identifieras och mon-

teras på nytt. En lämplig TILL/FRÅN-brytare kan mon-

teras i nätkabeln.

2 – 2000 lux

8 sek. – 35 min.

- 37 -

Monteringsvejledning

Kære kunde

Tak for den tillid, du har vist os, ved at købe den nye

sensor-LED-lampe fra STEINEL. Du har valgt et pro-

dukt af høj kvalitet, som er fremstillet, testet og

emballeret med største omhu.

Sikkerhedsanvisninger

■Afbryd spændingstilførslen, inden der arbejdes

på apparatet!

■Ved montering skal den ledning, der skal tilsluttes,

være spændingsfri. Afbryd derfor strømmen, og

kontroller med en spændingstester, at ledningen

er spændingsfri.

■Ved installation af disse apparater er der tale om

arbejde med netspænding. Installationen skal der-

for udføres fagligt korrekt iht. de gældende regler.

■

Apparatet må ikke monteres på let brændbare over-

flader.

Læs monteringsvejledningen, inden du monterer lam-

pen, for kun korrekt installation og ibrugtagning sikrer

en lang, pålidelig og fejlfri drift.

Vi ønsker dig god fornøjelse med den nye sensor-

LED-lampe fra STEINEL.

■Egnet til både udendørs og indendørs brug.

■Sensor-LED-lampen er kun beregnet til vægmonte-

ring, ikke til loftmontering.

■Kabinettet bliver varmt, når lampen er tændt. LED-

hovedet må først indstilles, når det er kølet af.

■Se ikke ind i LED-pæren på kort afstand

eller i længere tid (> 5 min.). da dette kan

medføre beskadigelse af nethinden.

Princippet

Bevægelser aktiverer lys, alarm og meget mere. For

mere komfort og sikkerhed. Både privat til belysning

af hus og have og erhvervsmæssigt til f.eks. belys-

ning af virksomhedens område - sensor-LED-lampen

er nem og hurtig at montere.

170 LED'er sørger ved XLed Home-lampen for en

perfekt belysning og et utroligt lavt energibehov.

Ved hjælp af sensoren opnås en registreringsvinkel

på 140° med en drejeradius på 180° horisontalt og

90° vertikalt.

Vigtigt: Den bedste overvågning opnås ved at place-

re sensoren vinkelret i forhold til gåretningen, og

sådan at der ikke er objekter (som f.eks. træer, mure

osv.), der blokerer sensorens synsfelt. Rækkevidden

er begrænset, hvis du går direkte hen mod sensoren.

Beskrivelse

햲LED-lampehoved i flat-design

햳Vægbeslag med stikklemme

햴Køleenhed

햵Sensorenhed, der kan drejes

햶Lukkeprop

햷Afdækningsmærkater

햸Princippet

햹Skumringsindstilling

햺Tidsindstilling

햻Rækkeviddeindstilling/justering af

overvågningsområde

Nettilslutning skjult ledningsføring

Nettilslutning synlig ledningsføring

햸

- 36 -

Funktionsgaranti

Denna STEINEL-produkt är tillverkad med största

noggrannhet. Den är funktions- och säkerhetstestad

enligt gällande föreskrifter och har därefter genomgått

en stickprovskontroll. STEINEL garanterar produktens

fullgoda beskaffenhet och funktion.

Garantin gäller 5 år från inköpsdagen. Vi åtgärdar fel

som beror på material- eller tillverkningsfel. Garantin

innebär att varan repareras eller att defekt del byts ut

enligt vårt val. Garantin omfattar inte slitage och ska-

dor orsakade av felaktigt hanterande eller bristande

underhåll och skötsel av produkten. Följdskador på

främmande föremål ersätts ej.

Garantin gäller endast då produkten, som inte får

vara isärtagen, sändes väl förpackad med fakturako-

pia eller kassakvitto (inköpsdatum och stämpel) och

en kort beskrivning av felet till återförsäljare.

Reparationsservice:

Efter garantins utgång eller vid fel

som inte omfattas av garantin kan

produkten ev. repareras på vår verk-

stad. Tag kontakt med Steinel återför-

säljare för mer information.

Överensstämmelseförsäkran

Denna produkt uppfyller lågspänningsdirektivet

2006/95/EG, EMC-direktivet 2004/108/EG samt

RoHS direktivet 2002/95/EG.

Funktionsstörningar

Sensor-LED-strålkastaren utan

spänning

Sensor-LED-strålkastaren

tänds inte

Sensor-LED-strålkastaren

släcks inte

Sensor-LED-strålkastaren

tänds oönskat

Störning

■Säkring defekt, inte inkopplad,

strömförsörjningen avbruten

■Kortslutning

■Byt säkring, slå till nätströmbry-

taren; testa med spänningspro-

vare

■Kontrollera anslutningarna

■Vid dagdrift, skymningsinställ-

ningen inställd på nattdrift

■Nätströmbrytaren FRÅN

■Säkring defekt

■Bevakningsområdet felinställt

■Justera inställningen

■Slå till nätströmbrytaren

■Byt säkring, kontrollera ev.

anslutningen

■Justera inställningen

■Ständig rörelse i bevakningsom-

rådet

■Kontrollera området och ställ in

på nytt vid behov eller använd

avskärmningar

■Rörelse från träd och buskar

inom bevakningsområdet

■Påverkan från bilar på gatan

■Plötslig temperaturförändring

genom vädrets inverkan (vind,

regn, snö) eller fläktutlopp, öpp-

na fönster

■Sensor-LED-strålkastaren

svänger (rör sig) t.ex. genom

vindbyar eller stark nederbörd

■Ändra områdesinställningen

■Ändra områdesinställningen,

flytta sensorn

■Montera sensor-LED-strålkasta-

ren på ett fast underlag

Orsak Åtgärd

Sensor-LED-strålkastaren

tänds/släcks ständigt

■Djur rör sig inom bevak-

ningsområdet

■Ställ sensorn högre eller avskär-

ma målinriktat; ändra områ-

desinställningen eller avskärma

ÅRS

FUNKTIONS

GARANTI

- 39 -

Drift og vedligeholdelse

Apparatet er ikke velegnet til særlige tyverialarmer, da

den foreskrevne sabotagesikring mangler. Vejr og

vind kan påvirke sensor-LED-lampens funktion. Ved

kraftige vindstød, sne, regn og hagl kan der opstå

fejlkobling, idet pludselige temperatursvingninger ikke

kan skelnes fra varmekilder.

Registreringslinsen skal aftørres med en fugtig klud

(uden rengøringsmiddel).

Tekniske data

Mål (h x b x d): 210 x 175 x 180 mm

Vægt: 1,3 kg

Effekt: 170 LED’er ca. 14,8 W

Supplerende effekt: maks. 800 W (ohmsk belastning, f.eks. elpærer)

maks. 400 W (ukompenseret, induktiv, cos ϕ= 0,5, f.eks. lysstofrør)

maks. 400 W (elektr. forkoblingsenheder, kapacitiv,

f.eks. energisparepærer,

maks. 4 stk., ≤ 88 F)

Levetid LED'er: op til 50.000 timer (ved 3 timer/dag ca. 45 år)

Registreringsvinkel: 140° med krybesikring

Overvågningsrækkevidde: maks. 14 m

Projiceret flade: 307 cm2+ 175 cm2

Sensorenhedens drejeradius: Vandret 180°, lodret 90°

Lampens drejeradius: Vandret 180°, lodret 120°

Tidsindstilling: 8 sek. – 35 min.

Skumringsindstilling: 2 – 2.000 lux

Kapslingsklasse: IP 44

Beskyttelsesklasse: I

Temperaturområde: -20 °C til +40 °C

Installation –

Monteringsstedet bør have en afstand på mindst

50 cm til andre lyskilder, da varmestrålingen kan

medføre aktivering af systemet. For at opnå den

anførte rækkevidde på maks. 14 m bør apparatet

monteres i ca. 2 m højde. Monter det på et fast

underlag for at undgå fejlaktivering.

Nettilledningen består af et 3-leder kabel:

- 38 -

햲 햸

Funktioner

Skumringsindstilling

(reaktionsværdi) 햹

(fabriksindstilling:

dagsmodus 2.000 lux)

Reaktionsværdien kan indstilles trinløst fra 2 til

2.000 lux.

Justeringsskrue indstillet på =

drift i dagslys ca. 2000 lux.

Justeringsskrue indstillet på =

skumringsmodus ca. 2 lux.

For indstilling af registreringsområdet ved dagslys skal

justeringsskruen stilles på (dagsmodus).

Frakoblingsforsinkelse

(tidsindstilling) 햺

(fabriksindstilling: 8 sek.)

Justeringsskrue indstillet på –= korteste tid (8 sek.)

Justeringsskrue indstillet på += længste tid

(35 min.)

Ved indstilling af overvågningsområdet anbefaler vi at

vælge den korteste tid.

Rækkeviddeindstilling/justering

Alt efter behov kan overvågningsområdet indstilles

optimalt. Rækkevidde 2 – 14 m. a) Ved at vippe sensorenheden 90° horisontalt og

180° vertikalt.

b) Ved at klæbe afdækningsmærkater på, for f.eks. at

udelukke gangstier og nabogrunde.

햻

L= fase (for det meste sort eller brun)

N= nulleder (for det meste blå)

PE = beskyttelsesleder (grøn/gul)

Vigtigt: Hvis disse forbyttes, kan det senere medføre

kortslutning i apparatet eller i sikringsboksen. I så fald

skal de enkelte ledninger identificeres og monteres på

ny. I nettilledningen kan der monteres en egnet tænd-

og slukkontakt.

2 – 2.000 lux

8 sek.–35 min.

Table of contents

Other PEWA Floodlight manuals

PEWA

PEWA Steinel HS 5140 User manual

Popular Floodlight manuals by other brands

Kelfort

Kelfort 1524222 manual

Sealey

Sealey LED1200E instructions

MegaLite

MegaLite N-E Color Wash user manual

Sun Power

Sun Power PowerLed FLEX-PIR Series instructions

Showlite

Showlite PAR 64 18x8W RGBA XT user manual

Martin

Martin JEM ZR44 Hi-MASS user manual

Bunker Hill Security

Bunker Hill Security 94747 Set up and operating instructions

Wolo

Wolo ILLUME 1 5150 instructions

Blizzard

Blizzard Puck Q6 user manual

ELM

ELM MATRIX M 20 instructions

MAXSA

MAXSA 40330 Assembly & operating instructions

ANSMANN

ANSMANN MC2+ operating instructions

Somogyi Elektronic

Somogyi Elektronic Home PLL 800 instruction manual

Eterna

Eterna POLY10PIR installation instructions

Bunker Hill Security

Bunker Hill Security LED-SOLAR Owner's manual & safety instructions

Osram

Osram Traxon e:cue Allegro Washer AC Static White Mounting guide

Robus

Robus RHL1030-04 manual

Utilitech Pro

Utilitech Pro SE1036-BP2-02LF0-U quick start guide

PEWA STEiNEL XLed Home 1 User manual

Popular Floodlight manuals by other brands
