Zur besonderen Beachtung
UrnStoaingenoderSchaden zu vermeiden, sind
nachstehende Punkte unbedingt zu beachten.
• Vor der ersten Inbetriebnahme, Maschine
griindlichsaubern und anschlieBend gut olen
(siehe Seite 4-7).
• Kontrollieren, ob die Netzspannung mit der auf
dem Motor-Leistungsschild angegebenen
Spannung uberelnstimmt. Bel Abweichung,
Maschine auf kelnen Fall in Betrieb setzen.
• Bei laufender Maschine mul3 sich das Handrad
zur Bedienungsperson hin drehen - andern-
falls Motor umkiemmen lassen.
• In den ersten 2 Wochen, Maschine nur mit
ihrer Hochstgeschwindigkeit laufen lassen.
Sicherheits-Hlnweise
• Die Maschine darf nur ihrer Bestimmung ge-
maO verwendet warden. Beim Umbau in ande-
re Ausfiihrungen sind alle giiltigen Schutzbe-
stimmungen zu berucksichtigen.
• Ein Betrieb der Maschine ohne die vom Werk
angebrachten Schutzeinrichtrungen ist nicht
eriaubt.
• Das Einschalten und Betreiben der Maschine
darf nur durch die entsprechend unterwiesene
Bedienperson erfolgen.
• Beim Wechsein von Nahwerkzeugen, wie z.B.
Nadel, NahfuB, Stichplatte, Stoffschieber und
Spuie, beim Einfadein, bei Verlassen des
Arbeitsplatzes und bei Wartungsarbeiten, ist
die
Maschine durch Betatigen des Hauptschai-
ters Oder durch Herausziehen des Netzstek-
kers vom Netz zu trennen.
Bei mechanlsch betallgten Kupplungsmotoren Ist der Still-
stand des Motors abzuwarten.
• Bei Wartungs- und Reparaturarbeiten an
pneumatischen Einrichtungen ist die Maschine
vom pneumatischen Versorgungsnetz zu
trennen.
Ausnatimen sind nur bei Justierart)eiten und Funktionsprufun-
gen durch entsprechend unterwiesene Fachkrafte zulasslg.
• Arbeiten an der elektrischen Ausrustung
diirfen nur durch Elektrofachkrafte oder ent
sprechend unterwiesene Personen durchge-
fiihrt werden.
Arbeiten an unter Spannung stehenden Teiien und Einrichtun
gen sind, abgesehen von zuiassigen Abweichungen gem^
DIN 57 105, nicht eriaubt.
Important notes
To avoid troubleor damage itis absolutely neces
sary to observe the following instructions:
• Before you put the machine into operation for
the first time clean it thoroughly, remove all
dust which has accumulated on it in transit and
oil it well (see pages 4 - 7).
•
Check to make sure the line voltage agrees
with the voltage indicated on the motor rating
plate. Ifit does not, be sure not to plug in the
machine.
• The balance wheel should always rotate to
ward you. Ifit does not, exchange the wires on
the motor.
• Duringthe firsttwo weeks of operation run the
machine at ^/4of its top
speed only.
Safety instructions
• The machine must only be used for the purpo
se it was designed for. In case ofconversion in
to another version all valid safety instructions
have to be considered.
• Do not operate the machine without the safety
devices it is equipped with.
•
The machine must only be switched on and
operatedby persons who have been instructed
accordingly.
• When exchanging gauge parts (e.g. needle,
presser foot, needle plate, feed dog, bobbin),
threading the machine or leaving it,
and when
making maintenance work, the machine must
be disconnected either by actuating the master
switch or by removing the mains plug.
in case of mechanicaily-actualed clutch motors wait for the
motor to stand still.
• When carrying out maintenance- or repair
work on pneumatiq devices the machine must
be disconnected from the pneumatic supply
source.
The only exceptions permitted are adjustments and perfor
mance checks made by competent personnel.
• Work on the electrical equipment of the machi
ne must only be carried out by electricians or
other persons who have been instructed ac
cordingly.
Apart from the permissible deviations according to DIN57105.
work on live parts and equipment is not permitted.
From the library of: Superior Sewing Machine & Supply LLC

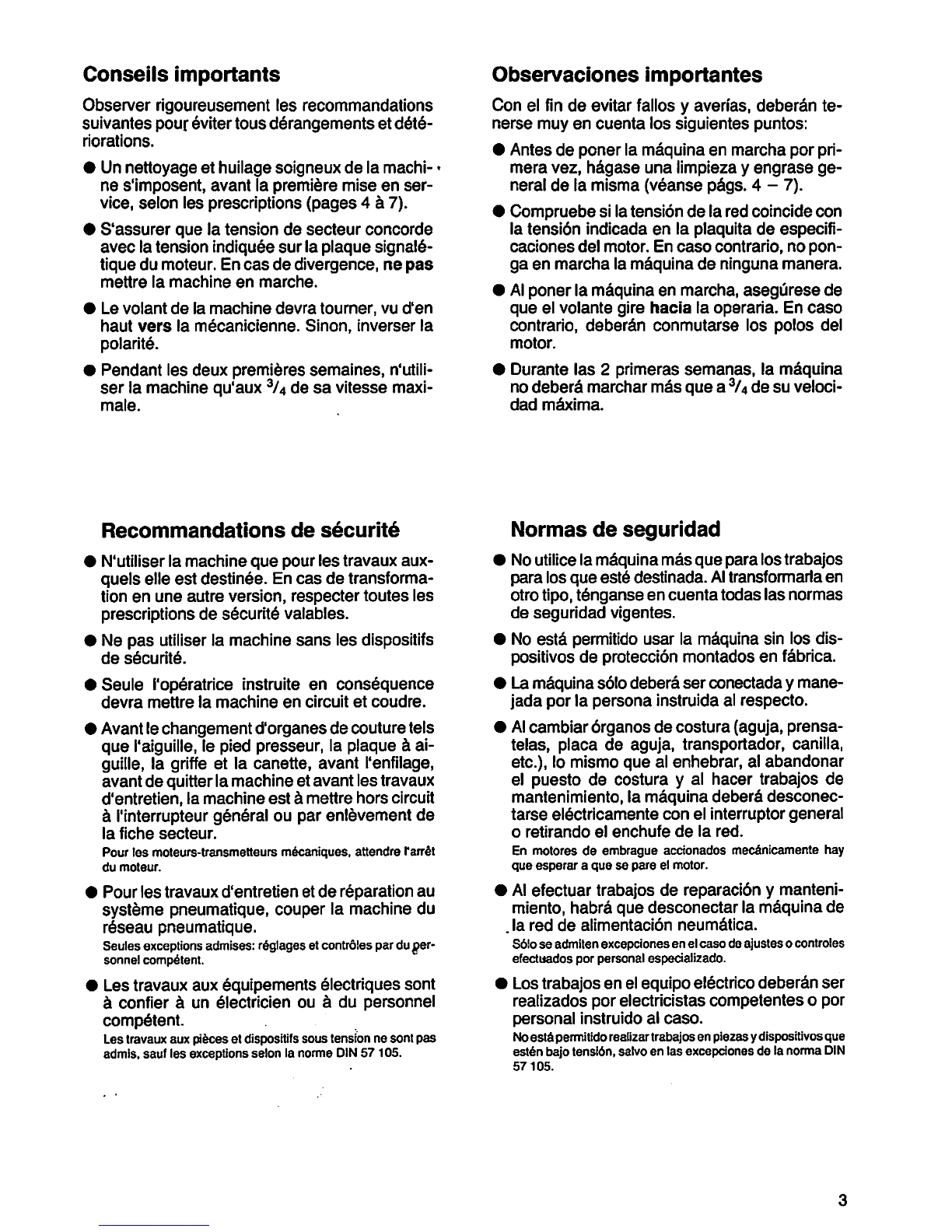

Conseils importants
Observer rigoureusement les recommandations
suivantes pour eviter tous derangements et dete
riorations.
• Un nettoyageet huilage soigneux de ia machi- <
ne s'imposent,
avant la premiere mise en ser
vice, selon les prescriptions (pages 4 a 7).
• S'assurer que la tension de secteur concorde
avec la tension indiquee sur la plaquesignaie-
tique du moteur. En cas de divergence, ne pas
mettre la machine en marche.
• Le volant de la machine devra tourner, vu d'en
haut vers la mecanicienne. Sinon, inverser la
polarite.
• Pendant les deux premieres semaines, n'utili-
ser la machine qu'aux de sa vitesse maxi-
male.
Recommandations de s^curitd
•N'utiliser la machine que pour les travaux aux-
quels elle est destines. En cas de transforma
tion en une autre version, respecter toutes les
prescriptions de s§curit§ valables.
• Ne
pas utiliserla machine sans les dispositifs
de s^curitS.
• Seule Toperatrice instruite en consequence
devra mettre la machine en circuit et coudre.
• Avant le changementd'organesde couturetels
que I'aiguille,le pied presseur, la plaque k. ai
guille, la griffe et la canette, avant I'enfilage,
avant de quitterla machine et avant les travaux
d'entretien, la machine est d mettre hors circuit
k I'interrupteur general oupar enlevement de
la fiche secteur.
Pour les moteurs-transmetteurs m^caniques, attendre rairdt
du moteur.
• Pour les travaux d'entretien et de reparation au
systems pneumatique, couper la machine du
rSseau pneumatique.
Seules exceptions admlses; rdglages et contrdles parduper
sonnel competent.
• Les travaux aux equipements Slectriques sont
^confier k un Electrician ou a du personnel
compEtent.
Les travaux aux pieces et dispositifs sous tension ne sont pas
admis, sauf les exceptions selon la norme DIN 57105.
Observaciones importantes
Con el fin de evitar fallos y averias, deberan te-
nerse muy en cuenta los siguientes puntos;
•
Antes de poner la maquina en marcha por pri-
mera vez, hSgase una limpieza y engrase ge
neral de la misma (veanse pegs. 4 - 7).
• Compruebe si la tensidn de la red coincide con
la tensidn indicada en la plaquita de especifi-
caciones del motor. En caso contrario, no pon-
ga en marcha la maquina de ninguna manera.
• Al poner la maquina en marcha, asegurese de
que el volante gire hacia la operaria. En caso
contrario, deberen conmutarse los polos del
motor.
• Durante las 2 primeras semanas, la maquina
no debera marchar mas que a de su veloci-
dad m^ima.
Normas de seguridad
• No utilice la mEquina mas que para los trabajos
paralos que estE destinada. Altransformaria en
otro tipo, tEnganse en cuenta todas las normas
de
seguridad vigentes.
• No estE permitido
usar la mEquina sin los dis-
positivos de protecciEn montados en fEbrica.
• La mEquina solo deberE ser conectadaymane-
jada por la persona instruida al respecto.
• Al cambiar Erganos de costura (aguja, prensa-
telas, placa de aguja, transportador, canilla,
etc.), lo mismo que al enhebrar, al abandonar
el puesto de costura y al hacer trabajos de
mantenimiento, la mEquina deberE desconec-
tarse elEctricamente con el interrupter general
o retirando el enchufe de la red.
En motores de embrague acdonados mecdnicamente hay
que esperar a que se pare el motor.
• Alefectuar trabajos de reparaciEn ymanteni
miento, habrE que desconectar la mEquina de
.la red de alimentaclEn neumEtica.
S6lo se admiten excepciones en el caso de ajustes ocontroles
efectuados por personal especializado.
• Lostrabajos en elequipo elEctricodeberEn ser
realizados por electricistas competentes o por
personal instruido al caso.
No estd pemnitidorealizar trabajosen piezasydispositivos que
estdn bajo tensidn, salvo en las excepciones de la norma DIN
57105.
From the library of: Superior Sewing Machine & Supply LLC

Vor jeder Inbetriebnahme Olstand kontrollieren
und bei Bedarf durch die Bohrung (siehe Pfeil in
Fig. 1) 01 bis zum oberen Markierungsstrich
nachfullen. Nur Ol mit einer Viskosltat von 15,0
mmVs bei 50°C und einer Dichte von 0,865 g/
cm^ bei 15°C verwenden. Wir empfehlen Pfaff-
Nahmaschlnenol Nr. 280-1-120 144.
Oiling
Before you start the machine, always check the
oil level and, if necessary, top up the reservoir
through the hole (see arrow in Fig. 1) until the oil
level Is in line with
the upper mark. We recom
mend Pfaff oil No. 280-1 -120144 or an oil having
a viscosityof15.0 mm^/sec at 50®C and a density
of 0.865 g/cm^ at 15°C.
Huiler
Avant chaque mise en route, controler le niveau
d'huile et faire eventuellement le pletn par I'orifice
(voirfleche, fig.1) jusqu'au repere superieur avec
de I'huile d'une viscosite de 15,0 mm^/sec. a
50°C et d'une denslte de 0,865 g/cm® a 15°C.
Nous recommandons I'huile Pfaff n° 280-1-120
144.
Engrase
Antes de poner en marcha la maquina, controle
siempre el nivel de aceite y, dado el caso, rellene
el deposlto atraves del orifico (vease flecha, fig.
1) hasta la raya superior de la mirillacon aceite de
una viscosldadde 15,0 mm^/seg. a 50°Cy una
densldad de 0,865 g/cm® a 15°C. Recomenda-
mos aceite Pfaff N° 280-1-120 144.
From the library of: Superior Sewing Machine & Supply LLC

Achtung:Ohne Rngerschutz Verletzungsgefahrl
Danger! Donotoperate
without fingerguard!
AttentloniSansprotege-doigts.risquecfaccidentl
Atencidn: No cosa sin salvadedos.
iPeiigro de accidente!

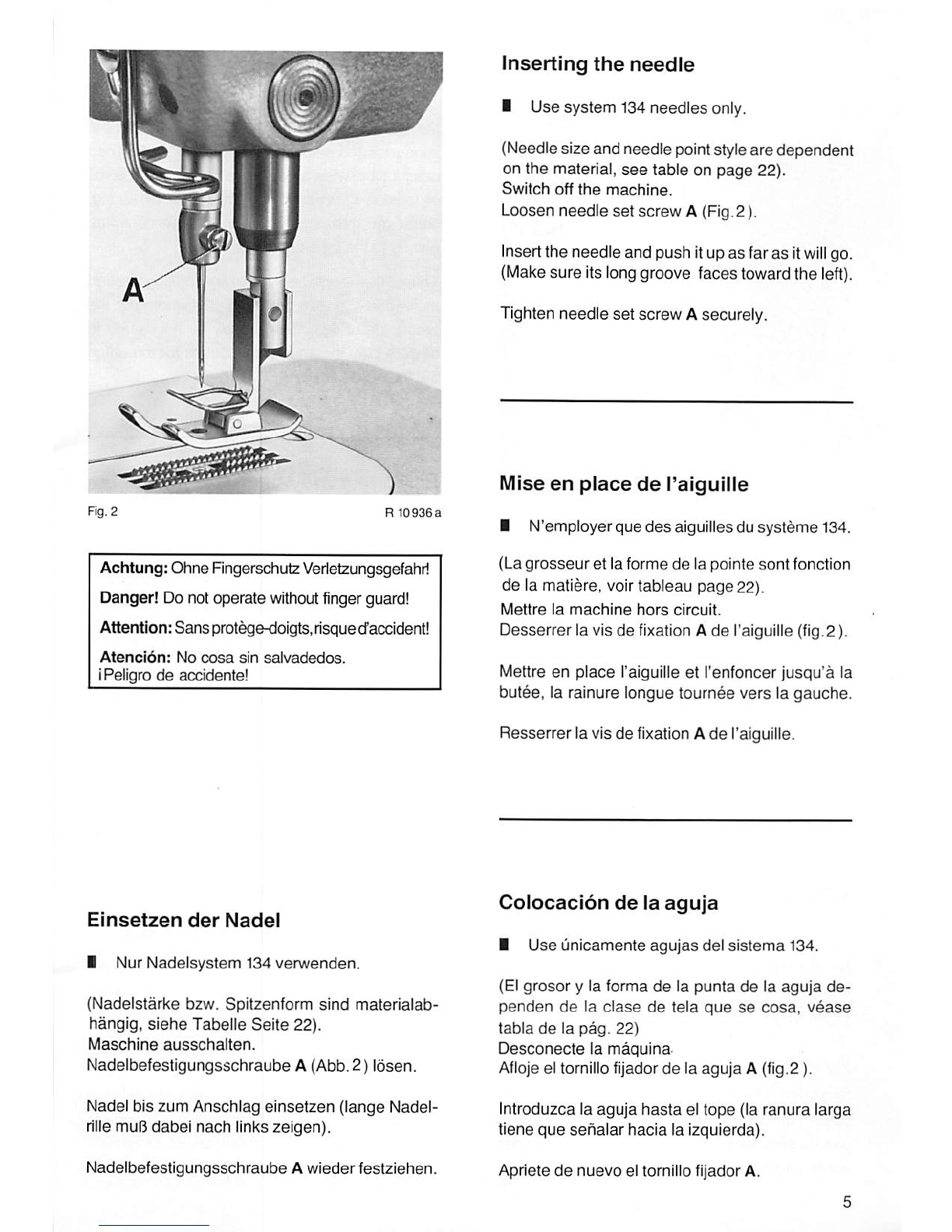

Einsetzen der Nadel
I Nur Nadelsystem 134 verwenden.
(Nadelstarke bzw. Spitzenform sind materiaiab-
hangig, siehe Tabelle Seite 22).
Maschine ausschalten.
Nadelbefestigungsschraube A (Abb. 2) losen.
Nadel bis zum Anschlag einsetzen (lange Nadel-
rille
mulB dabei nach links zelgen).
Nadelbefestigungsschraube A wieder festziehen.
Inserting the needle
I Use system 134needles only.
(Needlesizeandneedlepointstyleare dependent
on the material, see table on page 22).
Switch off the machine.
Loosen needle set screw A (Fig.2).
Insertthe needle and push itupas far as it will go.
(Makesure Itslonggroove faces toward the
left).
Tighten needle set screw Asecurely.
MIse en place de I'aiguiMe
I N'employer que des aiguillesdu systdme 134.
(Lagrosseuret la forme de la points sont fonction
de la mallere, voirtableau page 22).
Mettre la machine hors circuit.
Desserrer la vis de fixation A de I'aiguille (fig.2).
Mettre en place I'aiguilleet I'enfoncer jusqu'a la
butee, la rainure longue tournee vers la gauche.
Resserrer la vis de fixationA de I'aiguille.
Colocacion de la aguja
I Use unicamente agujas del sistema 134.
(El
grosor y la forma de la punta de la aguja de-
penden de la clase de tela que se cosa, vease
tabia de la pag. 22)
Desconecte la maquina-
Aflojeel tornillo fijador de la aguja A(fig.2).
Introduzca la aguja hasta el tope (la ranura larga
tiene que sehalar hacia la Izquierda).
Apriete de
nuevo el tornillo fijador A.
From the library of: Superior Sewing Machine & Supply LLC

Einfadein des Oberfadens
Oberfaden nach Fig. 4 einfadein.
Darauf achten, da6 der Faden hinter der Druck-
hiilse der Vorspannung B liegt und von rechts
zwischen die Scheiben der Spannung C gezogen,
uber die Fadenanzugsfeder, unter den Bugel der
Spannungsplatte zum Fadenhebel gefuhrt wird.
Nadel von links nach rechts einfadein. Fadenende
ca. 6 - 7 cm durchziehen. (Je nach Beschaffenheit
des Fadens kann von dem Einfadel-Beispiel der
Vorspannung abgewichen warden).
Threading the needle
Thread the needle, as illustrated in Fig. 4.
Make sure that the thread is placed above the
spring-loaded sleeve of thread retainer B. Then
pass itclockwise around and between the discs
of tension C, through the thread check spring,
below
the thread guide on the tension bracket,
and up to the take-up lever.
Thread the needle from left to right pulling through
the thread ends abt. 6 to 7 cm. {Depending on the
properties of the
thread it may be necessary to
deviate from the above instructions for threading
the thread retainer.)
Enfliage du fil sup^rieur
Mettre la machine hors circuit.
Enfiler selon fig. 4.
Veitler a ce que le fil passe derriere la douille k
ressortde la pretension B et, de la droite, entre les
disques de la tension C, sur le ressort contrdleur
de fil, sous le regulateurde filet vers le levier rele-
veur de fil.
Enfiler I'aiguilledela gauche, laisser depasser les
bouts de fil de 6 a 7 cm env. Selon le genre de fil,
I'enfilage
de la pretension peut differer de
I'exemple.
Enhebrado del hilo superior
Enhebre el hilo superior conforms a la fig. 4.
Asegurese de que el hilo pase por detras del
muelle del tensor previo B, desde la derecha por
entre los platillos del tensor C, por encima del
muelle regulador del hilo, por debajo del estribo
de la placa del tensor a la palanca tirahilos.
Enhebre la aguja de izquierda a derecha dejando
un cabo de hilo de 6 a 7 cm. aprox. (Begun la
estructura del hilo, el enhebrado de la tension
previa puede ser diferente del indicado.)
From the library of: Superior Sewing Machine & Supply LLC

Aufspulen des Unterfadens
Einfadein nach Fig.4.
Leere Spule aufstecken, den Faden einige Male
entgegen dem Uhrzeigersinn urn den Spulenkern
wickein und durch Druck mit dem Daumen (siehe
Pfeil) Spuler einschalten,
Die Menge des Fadens kann nach Ldsen der
Schraube 0 durch Verschieben des Bolzens E
bestimmt werden.
Bei ungleichmaDig gefullter Spule den groBen
Fadenfuhrungshebel entsprechend ausrichten.
An der gerandeiten Scheibe F kann die Vorspan-
nung des Fadens reguliert werden.
Winding the bobbin
Thread the bobbinwinderas illustratedin Fig.4.
Place an empty bobbin on the winder spindle,
wind a few turns of thread on the bobbin counter
clockwise, and start the bobbin winder by press
ingits spindle inwithyourthumb (see arrow).
The amount of thread to be wound on the bobbin
is regulated by loosening screw D and adjusting
stud E.
If the thread should pile up on one side, adjust
the large thread guide accordingly.
The thread tension is regulated byturningdisc F.
Bobinage du fil inf^rieur
Enfiler selon fig.4.
Mettre en place une canette vide. Enrouier le fil de
quelques lours vers la gauche, sur la
canette et, par une pression du pouce (voir
fleche) embrayer le devidoir. Le contenu de la
canette peut etre determine en devissant la vis
D et en deplagant le boulon E en consequence.
En cas de remplissage irregulier de la canette,
dresser le grand etrier guide-fi! en consequence.
Lapretension du fil de canette peut etre reglee au
disque molete F.
Devanado del hilo Inferior
Enhebre el hilo conforms a la fig. 4.
Coloque la bobina (canilla) vacia, enrolle en ella
Unas vueltas de hilo contra reloj y encajela pre-
sionando con el pulgar (vease la flecha).
La
cantidad de hilo se regula afiojando el tornillo
D y corriendo el perno E.
En el
caso de un bobinado irregular, ajuste debi-
damente el estribo del guiahilos.
La tension previa del hilo se regula mediante el
disco moleteado F.
From the library of: Superior Sewing Machine & Supply LLC

Spulenkapsei einfadeln
und einsetzen
Bei leichtem Festhalten der Spule den Faden in
den Schlitz G einhangen und unter der Span-
nungsfeder hindurch ziehen, bis er hinter der
Federzunge H wieder hervorkommt. Fadenende
ca. 5 cm uberstehen lassen.
Gefullte Spule in die Oberkapsel legen - beim
Fadenabzug mu3 sich die Spule in Pfeilrichlung
(siehe Abb. 5) drehen.
Maschine ausschalten.
Durch Drehen am Handrad Fadenhebel in hochste
Stellung bringen.
Spulenkapsei so mit Spule in den Greifer ein
setzen, daB die Kapsel beim Nachdrucken horbar
einrastet.
Threading and inserting the bobbin
case
(Hold the bobbin fast and pull the thread into slot G
and under the tension spring until emerges at its
tip H).Pull through the thread ends abt. 5 cm.
Insert the full bobbin case so that when you pull
the thread the bobbin turns in the direction indi
cated by an arrow in Fig. 5.
Switch off the machine.
Turn the balance wheel to bring the take-up lever
to its highest point.
Place the bobbin case into the sewinghook. Press
against the bobbin case until you hear it snap into
place.
Enfilage et mise en place de la boite
^ canette
Tout en freinant la canette, passer le fil depuis la
fente G
sous le ressort de tension jusqu'a I'extre-
mite de la languette flexible H. Laisser
depasser
le bout de fil de 5 cm env.
Introduire la canette garnie dans la capsule - lefil
doit se derouler de maniere que la canette tourne
dans le sens de la fleche (fig. 5).
Mettre la machine hors circuit.
Par rotation du volant de tete, placer le levier rele-
veurde filen position haute.
Placer I'ensemble, capsule et canette, dans le
crochet. La
capsule doit s'emboiter de fagon per
ceptible.
Enhebrado y colocaclbn de la
capsula de la bobina (canllla)
Sujetando ligeramente la bobina, enganche el
hlloen la
ranura G y paselo por debajo del muelle
tensor hasta que vuelva a aparecer por detras de
la
lengueta del muelle H. Deje un cabo de hllode
unos 5 cm.
Coloque la bobina llena en la capsula. Altlrar del
hllo, la bobina tiene que girar en el sentido de la
flecha (ver fig. 5).
Desconecte la maqulna.
GIrando el volante,
ponga la palanca tirahilos en
su poslclon superior.
Introduzca la capsula con la bobina en el garfio
de forma que se la olga encajar.
From the library of: Superior Sewing Machine & Supply LLC

I
Heraufholen des Unterfadens
f^aschine ausschalten.
Oberfaden fesfhalten und so lange am Handrad
In Drehrlchtung drehen, bis der Unterfaden als
Schllnge aus dem Stichloch kommt.
Unterfaden herausziehen und das Fadenende
nach hinten unter den SteppfulB legen.
Dieser Artreitsvorgang entfiilt t}eiMaschinen mit Fadenabschr»id-
einrichtung
-900/..

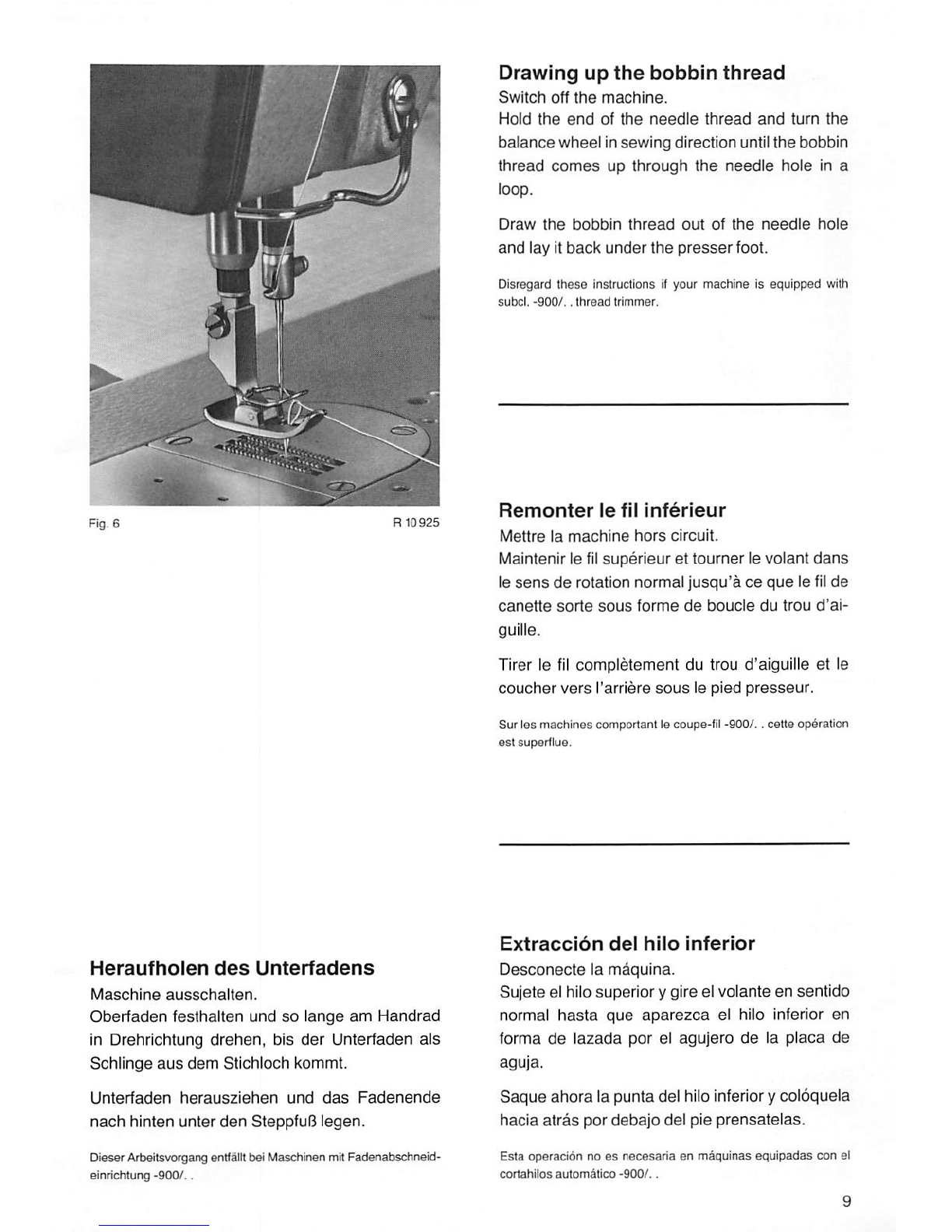

Drawing up the bobbin thread
Switch off the machine.
Hold the end of the needle thread and turn the
balance wheel in sewing direction until the bobbin
thread comes up through the needle hole In a
loop.
Draw the bobbin thread out of the needle hole
and lay it back under the presser foot.
Disregard these insiruclions if your machine is equipped with
subcl. -900/.. thread trimmer.
Remonter le fil infdrieur
Mettre la machine hors circuit.
Malntenir le fil superieur at tourner le volant dans
le sens de rotation normal jusqu'a ce que le fil de
canette sorte sous forme de boucle du trou d'ai-
gullte.
TIrer le fil completement du trou d'algullle el le
coucher vers I'arriere sous le pled presseur.
Sur les machines comportant le coupe-fii -900/.. cette operation
est superflue.
Extraccidn del hilo inferior
Desconecte la m^iquina.
Sujete el hilosuperior y gire el volante en sentido
normal
hasta que aparezca el hilo Inferior en
forma de lazada por el agujero de la placa de
aguja.
Saque ahora la punta del hilo Inferiory coloquela
hacia atras por debajo del pie prensatelas.
Esta operadOn no es necesaria en maquinas equipadas con el
cortahiios automdtico -900/..
From the library of: Superior Sewing Machine & Supply LLC

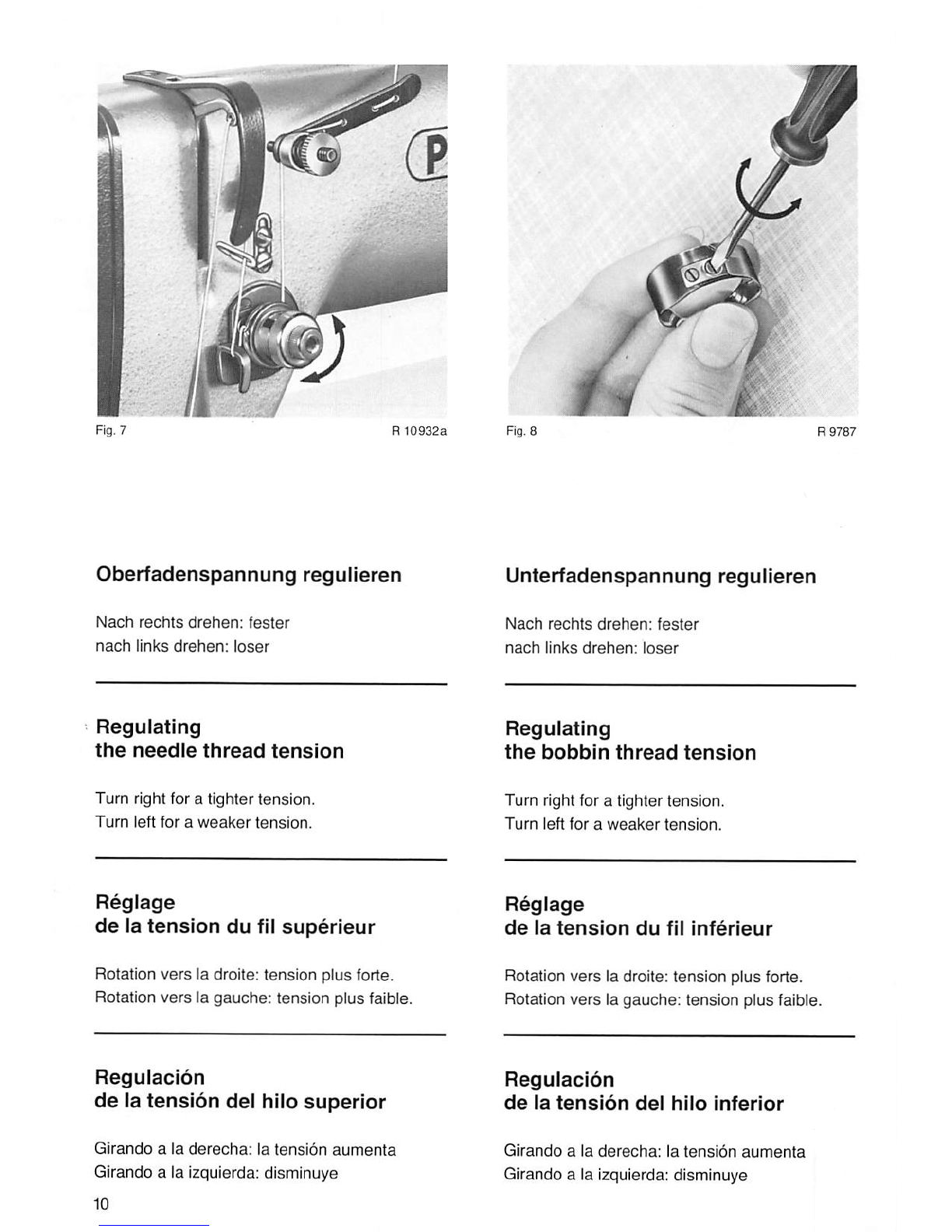

Oberfadenspannung regulieren
Nach rechts drehen: fester
nach links drehen: loser
Regulating
the needle thread tension
Turn right for a tighter tension.
Turn left for a weaker tension.
Reglage
de la tension du fil sup6rieur
Rotation vers la droite: tension plus forte.
Rotation
vers la gauche: tension plus faible.
Regulacibn
de la tensidn del hilo superior
Girando a la derecha: la tensidn aumenta
Girando a la izquierda: disminuye
//
Unterfadenspannung regulieren
Nach rechts drehen: fester
nach links drehen: loser
Regulating
the bobbin thread tension
Turn right for a tighter tension.
Turn left for a weaker tension.
Reglage
de la tension du fil inf^rieur
Rotation vers la droite: tension plus forte.
Rotation vers la gauche: tension plus faible.
Regulacibn
de la tensibn del hilo inferior
Girando a la derecha: la tensidn aumenta
Girando a la izquierda: disminuye
From the library of: Superior Sewing Machine & Supply LLC

*11*4
Fadenspannung
Ober- und Unterfadenspannung so aufeinander
abstimmen, da[3 die beiden Faden gut einge-
zogen sind und die Verschlingung in der l\,1itte des
Nahgutes erfolgt (Fig. 9).
Oberfadenspannung zu schwach Oder Unter
fadenspannung zu stark (Fig. 10)
Oberfadenspannung zu stark oder Unterfaden
spannung zu schwach (Fig. 11)
Tension
Regulate both tensions so that the needle and
bobbin threads interlock in the center of the mate
rial and the stitches are tightly set (Fig. 9).
Upper
tension too loose or lower tension too tight
(Fig. 10).
Upper tension too tight or lower tension too loose
(Fig. 11).
Tension des fiis
Regler les tensions de maniere que les deux fiis
ne torment
pas de boucies et se nouentau milieu
de i'ouvrage (fig. 9).
Tension du fil superieur Irop faible ou tension du
fiiinferieur trop forte (fig. 10).
Tension du fil superieur trop forte ou tension du fil
inferieur trop faible (fig. 11).
Tensibn de Ids hilos
Latension del hilosuperiore inferior debe coordi-
narse de forma que ambos hilos queden bien
asentados y que el entrelazado tenga lugar
dentro del material (Fig. 9).
Tensidn del hilo superior demasiado floja o ten
sion del hilo inferior demasiado fuerte (Fig. 10).
Tension del hilosuperior demasiadofuerte o ten
sion del hilo inferior demasiado floja (Fig. 11).
From the library of: Superior Sewing Machine & Supply LLC

Nil

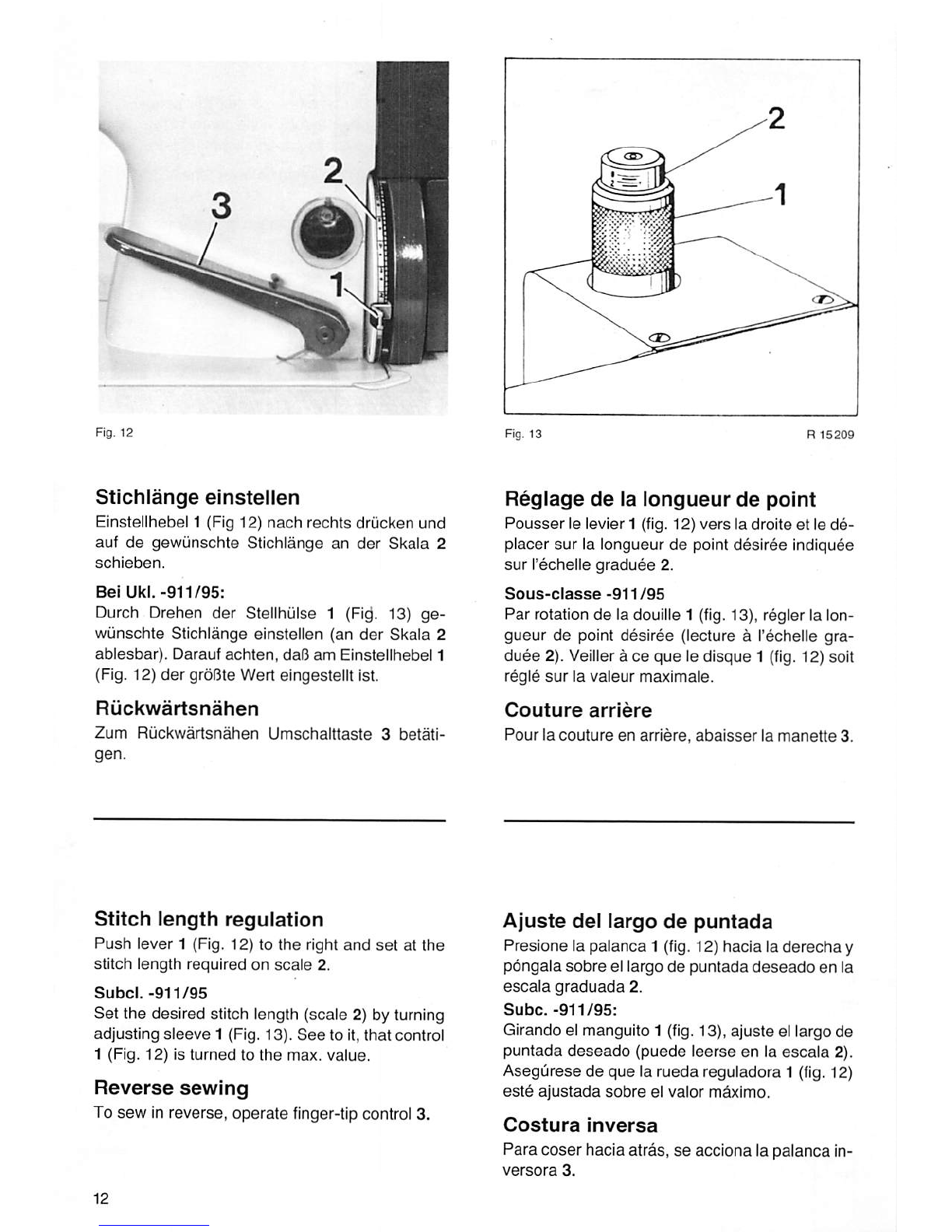

Stichlange einstellen
Einstellhebel 1 (Fig 12) nach rechts drucken und
auf de gewunschte Stichlange an der Skala 2
schieben.
Bel Ukl. -911/95:
Durch Drehen der Steilhuise 1 (Fi^. 13) ge
wunschte Stichlange einstellen (an
der Skala 2
ablesbar). Darauf achten, daR am Einstellhebel 1
(Fig. 12) dergroRte Wert eingestellt ist.
Ruckwartsnahen
Zum Ruckwartsnahen Umschalttaste 3 betati-
gen.
Stitch length regulation
Push lever 1 (Fig. 12) to the right and set at the
stitch length required on scale 2.
Subcl. -911/95
Set the desired stitch length (scale 2) by turning
adjusting sleeve 1 (Fig. 13). See to it,that control
1 (Fig. 12) is turned to the max. value.
Reverse sewing
To sew in reverse, operate finger-tip control 3.
Reglage de la longueur de point
Pousser le levier 1 (fig, 12) vers la droite el le d6-
placer sur la longueur de point desiree indiqu6e
sur I'echelle graduee 2.
Sous-classe -911 /95
Par rotation de la douille 1 (fig.13), regler la lon
gueur de point desiree (lecture a I'echelle gra
duee 2). Veiller a ce que le disque 1 (fig. 12) soil
regie sur la valeur maximale.
Couture arriere
Pour la couture en arriere, abaisser la manette 3.
Ajuste del largo de puntada
Preslone la palanca 1 (fig.12) hacia la derecha y
pongala sobre el largo de puntada deseado en la
escala graduada 2.
Subc. -911/95:
Girando el manguito 1 (fig. 13), ajuste el largo de
puntada deseado (puede leerse en la escala 2).
Asegurese de que la rueda reguladora 1
(fig. 12)
este ajustada sobre el valor maximo.
Gesture inverse
Para coser hacia atras, se acciona la palanca in-
versora 3.
From the library of: Superior Sewing Machine & Supply LLC

7
Regulieren des Steppful3druckes
Durch Rechtsdrehen wird der Druck auf den Nah-
fu8 verstarkt; durch Linksdrehen entsprechend
verringert.
Pflege
Taglich, bei Dauerbetrieb dfters, Greifer und
Greiferraum reinigen.
Machine ausschalten, Stichplatte abschrauben
und mit Pinsel Nahstaub entfernen.
AufBerdem wdchentlich die Maschine griindiich
reinigen.
Machine care
Clean hook and hook raceway once every day;
when the machine is in operation continuously,
even more frequently.
Switch off the machine, unscrew the needle plate
and remove the lint with a soft brush.
In addition, clean the machine thoroughly once a
week.

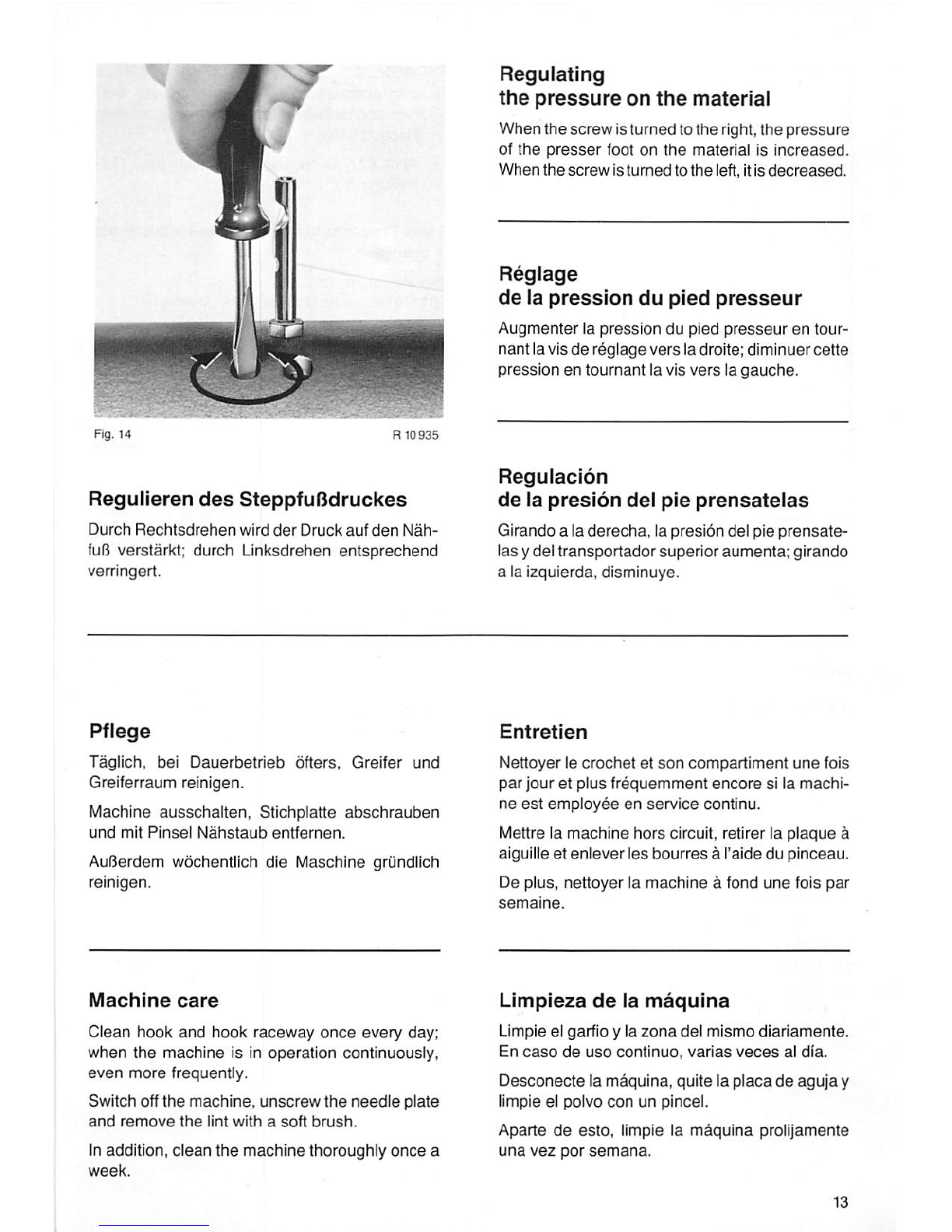

Regulating
the pressure on the material
When the screw is turnedto the right, the pressure
of the presser foot on the material is increased.
When the screw is turned to the left, itis decreased.
Reglage
de la pression du pied presseur
Augmenter la pression du pied presseur en tour-
nant la vis de reglage vers la droite; diminuer cette
pression en tournant la vis vers la gauche.
Regulacion
de la presion del pie prensatelas
Qirando a la derecha, la presion del pie prensate
las ydel transportadorsuperioraumenta; girando
a la izquierda, disminuye.
Entretien
Nettoyer le crochet et son compartiment une fois
par jour et plus frequemment encore si la machi
ne est employee en service continu.
Mettre la
machine hors circuit, retirer la plaque k
aiguille et enlever les bourres a I'aide du pinceau.
De plus, nettoyer la
machine a fond une fois par
Limpieza de la mdquina
Limpie el garfio y ia zona del mismo diariamente.
En caso de uso continuo, varias veces al dia.
Desconecte la maquina, quite la placa de aguja y
limpie el poivo con un pincei.
Aparte de esto, limpie la maquina prolijamente
una vez por semana.
From the library of: Superior Sewing Machine & Supply LLC

Fig. 15
Funktionen der Tretplatte(n)
Rechte Tretpiatte betatlgen
0 = Ruhestellung, Nadel positioniert in Tief-
stellung.*
1 = Nahen bis zur max. Stichzahl
Bei Maschinen mit:
-900/..-911/15; /17; /35; /37; /94; /95 Auto-
matische Nahtanfangsverriegelung, Nahen
bis zur max. Stichzahi.
2 = Bei Maschinen mit:
-900/..-910/. . Nah- bzw. RolifuB anheben
(Nahfaden werden nicht abgeschnitten).
3 = Bei Maschinen mit:
-900/.. Nahfaden werden abgeschnitten,
Nadel positioniert in Hochstellung.
-900/..-909/04 Nahfaden werden abge
schnitten, Nadelfaden wird hochgezogen und
Nadel positioniert in Hochstellung.
-900/..-910/.. Nahfaden werden abgeschnit
ten, Nadei und Nah- bzw. RollfuB positionie-
ren in Hochstellung.
*Nur bei Maschinen mit Stopmotor.
"Stellung durch Kippschalter wahlbar.
14
-900/..-911/15; /17; /35; /37; /94; /95Naht
wird automatisch verriegelt, Nahfaden war
den abgeschnitten und Nadel positioniert in
Hochstellung.
-913/52 Nadel positioniert inHoch- bzw. Tief-
steliung.**
Linke Tretpiatte bis 4 und rechte T retplatte bis
1 betatlgen
Bei Maschinen mit:
-911/01 Ruckwartsnahen, bzw. Verriegeln.
Handtaste am Maschlnenkopf betatlgen
Bei Maschine mit:
-960/61 Band wird geschnitten.
Handtaste am Maschinenkopf und rechte
Tretpiatte bis 1 betatlgen
Bei Maschinen mit:
-911/03; /05 Ruckwartsnahen, bzw. Verriegetn.
-900/..-911 /35;/37;/94;/95 Zwischenverriegein
innerhalb der Naht.
Knleschalter betatlgen
Bei Maschinen mit:
-913/04 Nadel positioniert in Hochstellung.
(Nahfaden werden nicht abgeschnitten).
-960/64 Band wird abgeschnitten.
Functions of pedals:
Actuating right pedal:
0 = Rest position, needle in "down" position.*
1 = Sewing up to max. speed
On machines with:
-900/..-911/15; /17; /35; /37; /94; /95
Automatic backtacking at beginning of seam,
sewing up to max. speed.
2 = On machines with:
-900/. .-910/. . Lifting presser foot (sewing
threads not cut).
'On machines with Stop motor only.
From the library of: Superior Sewing Machine & Supply LLC

3 = On machines with:
-900/.. Sewing threads cut, needle in "up"
position.
-S00/..-309/04 Sewing threads cut, needle
thread drawn up, needle in "up" position.
-900/..-910/.. Sewing threads cut, needle in
"up" position, lifting presser foot.
-900/..-911/15; /17; 735; 737; 794; 795
Automatic backtacking of seam, sewing
threads cut, needle in "up" position.
-913752 Needle eitherin "up" or "down" posi
tion."
Actuating left pedal up to 4 and right pedal up
to 1.
On machines with:
-911701 Sewing backwards or backtacking.
Operating knuckle switch on machine head
On machines with:
-960761 Chaining tape cut off.
Operating knuckle switch on machine head
and right pedal to position 1.
On machines with:
-911703; 705 Sewing backwards or backtacking.
-9007..-911735; 737; 794; 795 Backtacking within
seam.
Function of knee switch
On machines with:
-913704 Needle in "up" position (sewing threads
not cut).
-960764 Chaining tape cut off.
*On machines with Stop motor only.
"Either position possible by toggle switch.
Fonctions des pedales
Pddale drolte:
0 = Position de repos, positionnement de I'aiguil
le en bas."
'Uniquement sur les machines avec moteur Stop.
"Selection par interrupteur k bascule.
1 = Couture jusqu'a la vitesse maximale.
Sur machines avec:
-9007..-911715; 717; 735; 737; 794; 795
Arret initial automatique, couture jusqu'^ la
Vitesse maximale.
2 = Sur machines avec:
-9007..-9107.. Relevage du pied (sans coupe
des fils).
3 = Sur machines avec:
-9007.. Coupe des fils,positionnement de 1'ai
guille en haut.
-9007..-909704 Coupe des fils, racleur fait
passer fild'aiguille au-dessus du pied et posi
tionnement haut de I'aiguille.
-9007..-9107. .
Coupe des fils, positionne
ment haut de I'aiguille, relevage du pied.
-9007..-911715; 717; 735; 737; 794; 795
Points d'arret automatiques, coupe des fils,
positionnement haut de I'aiguille.
-913752 Positionnement haut ou bas de I'ai
guille."
Abalsser les deux p§dales en position 1 et 4
Sur machines avec:
-911701 Couture en arriere ou points d'arret.
Manoeuvre du manocontacteur a la tete de la
machine
Sur machines avec:
-960761 Coupe de la bande.
Manceuvrer touche sur tdte et abalsser la p6-
dale drolte jusqu'en 1.
Sur machines avec:
-911703; 705 Couture en arriere ou pointsd'arr§t.
-9007-911735; 737; 794; 795 Arrets interm6diai-
res en cours de couture.
Manoeuvre de I'Interrupteur de genoullldre
Sur machines avec:
-913704 positionnement de I'aiguille en haut
(sans coupe des fils).
-960764 Coupe de la bande.
15
From the library of: Superior Sewing Machine & Supply LLC

Fig. 15
Funciones de los pedales
Pedal derecho:
0 = Posicidn de repose, aguja en posicidn in
ferior.*
1 = Costura hasta ia veiocidad mdxima.
En mdquinas con
-9007..-911715; 717; 735; 737; 794; 795:
Remate automdtico al comienzo de la
costura, costura hasta la veiocidad mdxima.
2 = En mdquinas con
-9007..-9107..: Eievacidn del prensatelas
(sin corte de ios hilos).
'Sdio en maquinas con motorstop.
"Eleccl6nde la posicidnmediante ei inten'uptorbascuiante.
16
3 = En maquinas
con -900/..: Corte de los hilos y colocacion
del hilo superior sobre el prensatelas.
con -900/..-909/04: Corte de los hilos, colo
cacion dei hiiosuperiorsobre ei prensatelasy
posicibn superior de la aguja.
con
-900/..-910/..: Corte de los hilos, aguja
en posicidn superior yelevacion dei prensa
telas.
con -900/..-911/15; /17; 735; 737; 794; 795:
Rematado automatico de la costura, corte de
los hilos y posicion superior de ia aguja.
con -913752: Posicion superior o inferior de ia
aguja**.
PIsando los dos pedales hasta las poslciones
1 y 4
en maquinas con
-911701: Costura en retroceso y rematado.
Accionando el pulsador en la cabeza de la
mdqulna
en maquinas con
-960761: Corte de ia cinta.
Accionando el pulsador de la cabeza de la md-
quina y pisando el pedal derecho hasta la po
sicidn 1
en maquinas
con -911703; 705: Costura en retroceso y rema
tado.
con -9007..-911735; 737; 794; 795: Rematado in-
termedio dentro de ia costura.
Accionando el interrupter de rodillera
en maquinas
con -913704: Aguja en posicidn superior
(sin corte de ios hilos)
con -960764: Corte de la cinta.
From the library of: Superior Sewing Machine & Supply LLC

Achtung: Nicht in das laufende Messer
greifen, Verletzungsgefahr!
Dangerl Keep fingers away from moving knife!
Attention: Ne pas mettre la main dans le
couteau en action. Risque d'accident!
Atencidn: No acerque la mano a la cuchlllaen
marcha. iPellgro d'accldente!
Kantenbeschneldeinrichtung
-731/11
Taste 1 nach unten drucken:
Schneldeinrichtung eingeschailet.
Taste 1 nach oben drucken:
Schneldeinrichtung ausgeschaltet.
-731/12
Kniehebel drucken:
Schneldeinrichtung ein- bzw. ausgeschaltet.
Messer auswechsein
Diese Arbeit ist vom Mechaniker durchzufuhren.
Edge trimmer -731/11
Push control 1 down; The trimmer is engaged.
Push control 1 up: The trimmer is disengaged,
-731/12
Operate knee lever: The trimmer is engaged or
disengaged.
Changing the knife
This is to be done by a mechanic.
Disposltif a raser les bords -731/11
Abalsser la touche 1: couteau embraye.
Pousser latouche1vers lehaut: couteaudebraye.
-731/12
Aglr sur la genoullldre: couteau embraye ou
debraye.
Echange du couteau
Faire appel au mecanlclen.
Dlsposltlvo recortador -731/11
Presionando hacia abajo la palanca 1, el dlspo
sltlvo recortador se conecta.
Presionando la palanca 1 hacIa arriba, ei dispo-
sitivo recortador se desconecta.
-731/12
Presionando la rodiilera, el disposltivo recortador
se conecta o se desconecta.
Cambio de la cuchilla
Este trabajo debera hacerlo el mecanico.
From the library of: Superior Sewing Machine & Supply LLC

RollfuB ausschwenken (-944/07)
RollfulB mittels Handhebel hochstellen, leicht
nach unten abziehen und nach links ausschwen
ken.
Swinging away the roiier presser
(-944/07)
Raise the roller presser by means of the hand
lever, pull itdown a little, then swing itaway to the
left.
Escamotage du pied a rouiette
(-944/07)
Lever la barre du pied aroulette au moyen du
levier
releveur, tirer le pied quelque peu vers le
bas et I'escamoter vers la gauche.
Desconexion dei pie rodante
(-944/07)
Levante el pie rodante con la palanca manual, tire
un
poco de el hacia abajo y desvielo hacia la
izquierda.
.yrV J
Walzentransport-Einrichtung
Ukl. -748/56
Anheben und Absenken der Waize von Hand
Handhebel A nach unten stellen = WaIze luften.
Handhebel A nach oben stellen = WaIze in
Arbeltsstellung.
Puiier feed
Subcl. -748/56
Raising and lowering the puller roller by hand
Lower lever A = puller roller raised.
Lift lever A = puller roller is lowered to operative
position.
Dispositif d'entrainement par
rouieau
Sous-classe -748/56
Commande manuelle du rouleau
Descendre le levier A = le rouleau monte.
Lever le levierA = le rouleau descend en position
de travail.
Transportador auxiiiar de rodiiios
(puiier)
Subc. -748/56
Elevacion y descenso manual del rodillo;
Bajando la palanca A = el rodillo se eleva.
Alzando la palanca A = el rodillo se coloca en
posicion de trabajo.
From the library of: Superior Sewing Machine & Supply LLC

Rg.19
Ukl. -748/56-910/24
Nahen:
BetStigen der Tretplatte nach vorn
Liiften von FuDund Waize Qber Tretplatte:
Stellung 1 = NahfuOluften
Stellung 2 = NahfuBund WaIze luften
Bel Maschlnen mit Ukl. -900/..:
Stellung 1 = NahfuS luften
Stellung 2 = NahfuB und WaIze luften
Stellung 3 = Nahfaden schneiden
Bel Maschlnen mit Knieschalter und -900/.
Knieschalter drucken = NahfuB luften
Tretplatte betatigen in:
Stellung 1 = NahfuB und WaIze luften
Stellung 2 = Nahfaden schneiden
Bel Maschlnen mit Ukl. -900/. .-911/..:
Stellung 1 = NahfuB und WaIze luften
Stellung 2 = Nahfaden
schneiden
Subcl. -748/56-910/24
Sewing:
Press the pedalforwards
Lifting presser foot and puller roller by pedal
operation
Position 1 = presser foot is raised
Position 2 = presserfool and puller rollerare raised
On
machines equipped with subcl. -900/..
Position 1 = presser foot is raised
Position 2 = presserfoot and puller rollerare raised
Position 3 = sewing threads are trimmed
On machines equipped with knee switch and
subcl. -900/..
Press knee switch = presser foot is raised
Depress pedal to:
Position 1 = presser foot and puller roller are raised
Position 2 = sewing threads are trimmed
On machines with subcl. -900/.. -911/..
Position 1 - presserfoot and puller rollerare raised
Position 2 = sewing threads are trimmed
Sous-classe -748/56-910/24
Couture:
Abaisser la pedale vers I'avant
Commande par pddale du pled presseur et du
rouleau
Position 1 = le pled presseur monte
Position 2 = le pied presseur et le rouleau montent
Sur les machines avec la sous-classe -900/..
Position 1 = le pied presseur monte
Position 2 = le pied
presseur et le rouleau montent
Position3 = les tils sent coupes.
Sur les machines avec Interrupteur de
genoullldre et -900/..
Pression sur I'interrupteurde genouilldre = le pied
presseur monte
Abaisser la p^ale en
Position 1 = le pied
presseur et le rouleau montent
Position 2 = les fils sent coupes.
Sur les machines avec les sous-classes -900/..,
-911/..
Position 1 = le pied presseuret le rouleau montent
Position 2 = les fils sont coupds.
Subc. -748/56-910/24
Costura:
Acclone el pedal hacia adelante
Elevacibn del prensatelas y del rodillo mediante
el pedal:
Poslcldn 1 = el prensatelas se eleva
Poslclbn 2 = el prensatelas y el rodillo se eleven
En mdquinas con la Subc. -900/..:
Posicidn 1 = el prensatelas se eleva
Posicidn 2 = el prensatelas y el rodillo se elevan
Posicidn 3 == corte de los hilos
Enmdqulnascon Interruptorde rodllla y-900/..:
Accionando el interruptor de rodllla = el prensatelas
se eleva.
Pisando el pedal hasta
Posicidn 1 = el pie prensatelas y el rodillo se elevan
Posicidn 2 = corte de los hilos
En mdqulnas con las Subc. -900/..-911/..:
Posicidn 1 = el pie prensatelas y el rodillo se elevan
Posicidn 2 = corte de los hilos
19
From the library of: Superior Sewing Machine & Supply LLC

Ukl. -748/56
Olen des Walzenantriebs
Wochentlichden Olstand am Schauglas 1 kon-
trollieren und bei Bedarf, durch die Bohrung 2,
Ol der auf Seite 5 angegebenen Viskosltat eln-
fullen.
Hierzu Schrauben 4 herausschrauben und Deckel
offnen.
Mlndestens einmal Im Jahr Schraube 3 heraus-
drehen, 01 ablassen und frisches 01 einfullen.
Subcl. -748/56
Oiling the puller roller drive
Check the oil level on oil sight glass 1every week
and, if necessary, fill oil of the viscosity indicated
on
page 5through hole 2 into the reservoir.
To do this, take out screws 4 and open the cover.
At least once a year take out screw 3, drain the oil
and fill fresh oil into the reservoir.
Sous-classe -748/56
Hullage du dispositif d'entrainement du
rouleau
Au voyant 1 controler le niveau de I'huile une fois
par semaine et, si necessaire, refaire le plein
avec de I'huile possedant la viscosite precisee
sur la page 5.
Pour refaire le plein, retlrer les vis 4 et ouvrlr le
couvercle.
Au moins une fois I'an, sortir la vis 3, vidanger
I'huile et refaire le plein avec de I'huile fralche.
Subc. -748/56
Engrase del accionamlento del puller
Controle semanalmente el nivel de aceite en la
mirilla1 y, dado el caso, rellenede aceite a traves
del orlficio 2. La viscosidad del aceite se indica en
la pagina 5.
Para ello, retire los tornlllos 4 y abra la tapa.
Una vez al aho, como mlnimo, saque el tornillo 3,
deje que saiga el aceite yrellene el deposlto de
aceite nuevo.
From the library of: Superior Sewing Machine & Supply LLC
