1 Zu dieser Anleitung
WICHTIG
Vor Gebrauch sorgfältig lesen.
Aufbewahren für späteres Nachschlagen.
1.1 Gültigkeit
Diese Betriebsanleitung ist ein Kundendokument der Firma Pfeiffer Vacuum. Die Betriebsanleitung be-
schreibt das benannte Produkt in seiner Funktion und vermittelt die wichtigsten Informationen für den
sicheren Gebrauch des Gerätes. Die Beschreibung erfolgt nach den geltenden Richtlinien. Alle Anga-
ben in dieser Betriebsanleitung beziehen sich auf den aktuellen Entwicklungsstand des Produkts. Die
Dokumentation behält ihre Gültigkeit, sofern kundenseitig keine Veränderungen am Produkt vorgenom-
men werden.
1.1.1 Mitgeltende Dokumente
Dokument Nummer
Ergänzende Information "Hena K" PD0109BN
Konformitätserklärung Bestandteil dieser Anleitung
Sie finden dieses Dokument im Pfeiffer Vacuum Download Center.
1.1.2 Varianten
Diese Anleitung gilt für Vakuumpumpen der HenaLine.
Pumpentyp Pumpenausführung
Hena 202 Drehschieberpumpe in Standardausführung
Hena 302 Drehschieberpumpe in Standardausführung
Hena 202 K Drehschieberpumpe mit Grundrahmen und Saugflansch
Hena 302 K Drehschieberpumpe mit Grundrahmen und Saugflansch
1.2 Zielgruppe
Diese Betriebsanleitung richtet sich an alle Personen, die das Produkt
●transportieren,
●aufstellen (installieren),
●bedienen und betreiben,
●außerbetriebnehmen,
●warten und reinigen,
●lagern oder entsorgen.
Die in diesem Dokument beschriebenen Arbeiten dürfen nur Personen durchführen, die eine geeignete
technische Ausbildung besitzen (Fachpersonal).
1.3 Konventionen
1.3.1 Anweisungen im Text
Handlungsanweisungen im Dokument folgen einem generellen und in sich abgeschlossenen Aufbau.
Die notwendige Tätigkeit ist durch einen einzelnen oder mehrere Handlungsschritte gekennzeichnet.
Einzelner Handlungsschritt
Ein liegendes gefülltes Dreieck kennzeichnet den einzigen Handlungsschritt einer Tätigkeit.
►Dies ist ein einzelner Handlungsschritt.
Zu dieser Anleitung
7/126

Abfolge von mehreren Handlungsschritten
Die numerische Aufzählung kennzeichnet eine Tätigkeit mit mehreren notwendigen Handlungsschritten.
1. Handlungsschritt 1
2. Handlungsschritt 2
3. ...
1.3.2 Piktogramme
Im Dokument verwendete Piktogramme kennzeichnen nützliche Informationen.
Hinweis
Tipp
richtig
falsch

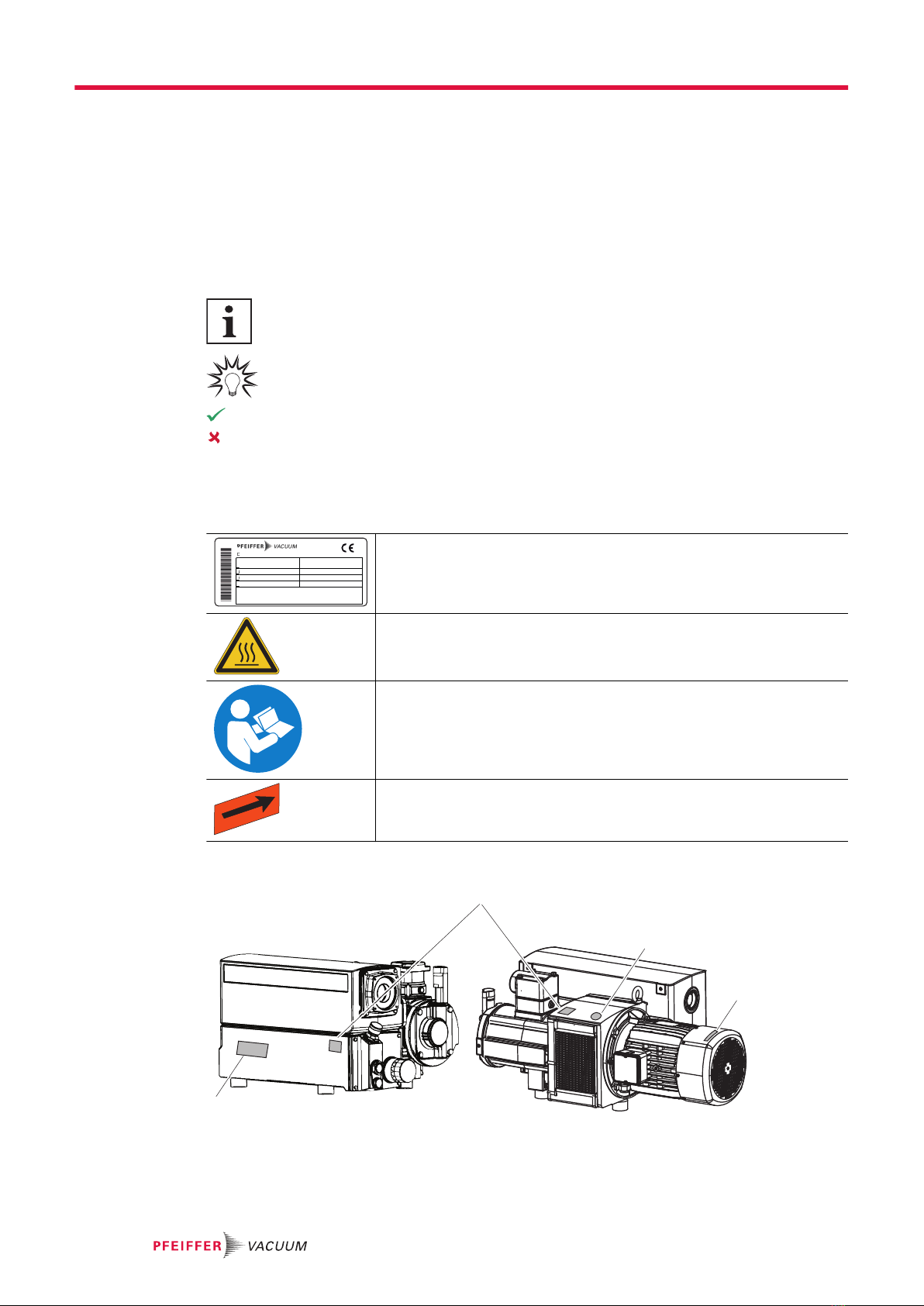

1.3.3 Aufkleber auf dem Produkt
Dieser Abschnitt beschreibt alle vorhandenen Aufkleber auf dem Produkt, sowie deren Bedeutung.
Made in Germany
Year
Vacuum Pump
S/N = PPPPYYWWNNNN
p = 1 hPa (mbar)
abs V = 200 m³/h
max
-1
n = 1800 min
max m = 175 kg
Oil quantity = 7 LOil = Pfeiffer P3
D-35614 Asslar
V
p
n
Oil
D-35614
Hena 202
2019
PK D04 141 111
Typenschild (Beispiel)
Typenschild der Drehschieberpumpe
Motortypenschild (ohne Abb.)
Warnung heiße Oberfläche
Dieser Aufkleber warnt vor Verletzungen durch hohe Temperaturen bei
ungeschützer Berührung während des Betriebs.
Hinweis Betriebsanleitung
Dieser Aufkleber weist darauf hin, vor allen Tätigkeiten diese Betriebsan-
leitung zu lesen.
Drehrichtungspfeil
Der Drehrichtungspfeil zeigt die geforderte Motordrehrichtung bei Drei-
phasenmotoren an.
Tab. 1: Aufkleber auf dem Produkt
1
2
3
4
Abb. 1: Position der Aufkleber auf dem Produkt
1 Warnzeichen heiße Oberfläche 3 Drehrichtungspfeil
2 Hinweis Betriebsanleitung 4 Typenschild der Drehschieberpumpe
Zu dieser Anleitung
8/126

1.3.4 Abkürzungen
Abkürzung Bedeutung im Dokument
BA Betriebsanleitung
IE3 Wirkungsgrad der Elektromotoren (Premium-Effizienzklasse)
ID Innendurchmesser
N.N. Normalnull
PE Schutzleiter (protective earth)
PTC Temperaturabhängiger Widerstand (positive temperature coefficient)
SW Schlüsselweite
RWDR Radialwellendichtring
Tab. 2: Verwendete Abkürzungen im Dokument
1.4 Markennachweis
●Loctite® ist eine eingetragene Marke der HENKEL IP & HOLDING GMBH.
Zu dieser Anleitung
9/126

2 Sicherheit
2.1 Allgemeine Sicherheitshinweise
Im vorliegenden Dokument sind folgende 4 Risikostufen und 1 Informationslevel berücksichtigt.
GEFAHR
Unmittelbar bevorstehende Gefahr
Kennzeichnet eine unmittelbar bevorstehende Gefahr, die bei Nichtbeachtung zum Tod oder zu
schweren Verletzungen führt.
►Anweisung zur Vermeidung der Gefahrensituation
WARNUNG
Möglicherweise bevorstehende Gefahr
Kennzeichnet eine bevorstehende Gefahr, die bei Nichtbeachtung zum Tod oder zu schweren Verlet-
zungen führen kann.
►Anweisung zur Vermeidung der Gefahrensituation
VORSICHT
Möglicherweise bevorstehende Gefahr
Kennzeichnet eine bevorstehende Gefahr, die bei Nichtbeachtung zu leichten Verletzungen führen
kann.
►Anweisung zur Vermeidung der Gefahrensituation
HINWEIS
Gefahr von Sachschäden
Wird verwendet um auf Handlungen aufmerksam zu machen, die nicht auf Personenschäden bezo-
gen sind.
►Anweisung zur Vermeidung von Sachschäden
Hinweise, Tipps oder Beispiele kennzeichnen wichtige Informationen zum Produkt oder zu
diesem Dokument.
2.2 Sicherheitshinweise
Alle Sicherheitshinweise in diesem Dokument beruhen auf Ergebnissen der Risikobeurteilung gemäß
Maschinenrichtlinie 2006/42/EG Anhang I und DIN EN ISO 12100 Kapitel 5. Soweit zutreffend wurden
alle Lebensphasen des Produkts berücksichtigt.
Risiken beim Transport
WARNUNG
Gefahr schwerer Verletzungen durch pendelnde, kippende oder herabfallende Gegenstände
Beim Transport besteht die Möglichkeit von Quetschungen und Stoßen an pendelnden, kippenden
oder herabfallenden Gegenständen. Es besteht die Gefahr von Verletzungen an Gliedmaßen bis hin
zu Knochenbrüchen und Kopfverletzungen.
►Sichern Sie ggf. den Gefahrenbereich ab.
►Achten Sie auf den Schwerpunkt der Last beim Transport.
►Achten Sie auf gleichmäßige Bewegungen und moderate Geschwindigkeiten.
►Beachten Sie den sicheren Umgang mit den Transportmitteln.
►Unterlassen Sie Schrägzug von Anschlagmitteln.
►Stapeln Sie die Produkte nicht.
►Tragen Sie Schutzausrüstungen, z. B. Sicherheitsschuhe.
Sicherheit
10/126

Risiken bei der Installation
GEFAHR
Lebensgefahr durch elektrischen Schlag
Das Berühren von offenliegenden und spannungsführenden Elementen erzeugt einen elektrischen
Schlag. Unsachgemäßer Anschluss der Netzversorgung führt zu der Gefahr berührbarer, spannungs-
führender Gehäuseteile. Es besteht Lebensgefahr.
►Kontrollieren Sie die Anschlussleitungen vor der Installation auf spannungsfreien Zustand.
►Lassen Sie Elektroinstallationen nur von ausgebildeten Elektrofachkräften durchführen.
►Sorgen Sie für eine ausreichende Erdung des Geräts.
►Führen Sie nach Anschlussarbeiten eine Schutzleiterprüfung durch.
WARNUNG
Vergiftungsgefahr durch Austritt toxischer Prozessmedien aus dem Auspuff
Die Vakuumpumpe lässt im Betrieb ohne Auspuffleitung Auspuffgase und Dämpfe ungehindert ins
Freie entweichen. Es besteht Verletzungs- und Lebensgefahr durch Vergiftung bei Prozessen mit to-
xischen Prozessmedien.
►Beachten Sie die entsprechenden Vorschriften im Umgang mit toxischen Prozessmedien.
►Führen Sie toxische Prozessmedien sicher über eine Auspuffleitung ab.
►Verwenden Sie zum Abscheiden toxischer Prozessmedien entsprechende Filtereinrichtungen.
WARNUNG
Kippgefahr! Schwere Verletzungen durch Umkippen des Produkts
Es besteht Kippgefahr der nicht befestigten Vakuumpumpe durch Schwerpunktsveränderungen oder
falsche Belastung. Schwere Verletzungen durch Einklemmen oder Quetschen von Gliedmaßen, z. B.
Füßen sind die Folge.
►Verwenden Sie die Vakuumpumpe nicht als Steighilfe.
►Üben Sie keine Belastungen auf das Produkt aus.
►Achten Sie beim Anbau von Komponenten auf den sicheren Schwerpunkt des Produkts.
►Tragen Sie Schutzausrüstung, z. B. Sicherheitsschuhe.
VORSICHT
Verletzungsgefahr durch bewegliche Teile
Nach Netzausfall oder nach Stillstand infolge Überhitzung, läuft der Motor selbstständig an. Es be-
steht Verletzungsgefahr für Finger und Hände, wenn Sie in den Einflussbereich rotierender Teile ge-
raten.
►Trennen Sie den Motor sicher vom Netz.
►Sichern Sie den Motor gegen Einschalten.
►Demontieren Sie die Vakuumpumpe zur Inspektion ggf. aus der Anlage.
VORSICHT
Verletzungsgefahr durch Bersten aufgrund hohen Drucks in der Auspuffleitung
Fehlerhafte oder unzureichende Auspuffleitungen führen zu Gefahrensituationen, z. B. der Erhöhung
des Auspuffdrucks. Es besteht Berstgefahr. Verletzungen durch herumfliegende Bruchstücke, hohen
entweichenden Druck und Schäden am Gerät sind nicht ausgeschlossen.
►Verlegen Sie die Auspuffleitung ohne Absperrorgane.
►Beachten Sie die zulässigen Drücke und Druckdifferenzen des Produkts.
►Prüfen Sie die Auspuffleitung regelmäßig auf Funktion.
Sicherheit
11/126

Risiken beim Betrieb
WARNUNG
Vergiftungsgefahr durch Austritt toxischer Prozessmedien aus dem Auspuff
Die Vakuumpumpe lässt im Betrieb ohne Auspuffleitung Auspuffgase und Dämpfe ungehindert ins
Freie entweichen. Es besteht Verletzungs- und Lebensgefahr durch Vergiftung bei Prozessen mit to-
xischen Prozessmedien.
►Beachten Sie die entsprechenden Vorschriften im Umgang mit toxischen Prozessmedien.
►Führen Sie toxische Prozessmedien sicher über eine Auspuffleitung ab.
►Verwenden Sie zum Abscheiden toxischer Prozessmedien entsprechende Filtereinrichtungen.
WARNUNG
Verbrennungsgefahr durch Austritt von heißem Ölnebel
Bei offenem Betriebsmittelabscheider tritt während des Betriebes heißer, unter Druck stehender Öl-
nebel aus.
►Betreiben Sie die Vakuumpumpe nur mit fest eingesetzter Einfüllschraube.
►Öffnen Sie Verschlussschrauben am Abscheider nur bei abgeschalteter Vakuumpumpe.
WARNUNG
Kippgefahr! Schwere Verletzungen durch Umkippen des Produkts
Es besteht Kippgefahr der nicht befestigten Vakuumpumpe durch Schwerpunktsveränderungen oder
falsche Belastung. Schwere Verletzungen durch Einklemmen oder Quetschen von Gliedmaßen, z. B.
Füßen sind die Folge.
►Verwenden Sie die Vakuumpumpe nicht als Steighilfe.
►Üben Sie keine Belastungen auf das Produkt aus.
►Achten Sie beim Anbau von Komponenten auf den sicheren Schwerpunkt des Produkts.
►Tragen Sie Schutzausrüstung, z. B. Sicherheitsschuhe.
VORSICHT
Verletzungsgefahr durch Ansaugen von Körperteilen
Nach Netzausfall oder nach Stillstand infolge Überhitzung läuft der Motor selbsttätig wieder an. Es
besteht die Gefahr geringer Verletzungen für Finger und Hände bei unmittelbarem Kontakt mit dem
Vakuumflansch, z. B. Hämatome.
►Halten Sie bei allen Arbeiten ausreichend Abstand zum Vakuumflansch.
►Trennen Sie den Motor sicher vom Netz.
►Sichern Sie den Motor gegen Wiedereinschalten.
VORSICHT
Verletzungsgefahr durch Bersten aufgrund hohen Drucks in der Auspuffleitung
Fehlerhafte oder unzureichende Auspuffleitungen führen zu Gefahrensituationen, z. B. der Erhöhung
des Auspuffdrucks. Es besteht Berstgefahr. Verletzungen durch herumfliegende Bruchstücke, hohen
entweichenden Druck und Schäden am Gerät sind nicht ausgeschlossen.
►Verlegen Sie die Auspuffleitung ohne Absperrorgane.
►Beachten Sie die zulässigen Drücke und Druckdifferenzen des Produkts.
►Prüfen Sie die Auspuffleitung regelmäßig auf Funktion.
VORSICHT
Verbrennungsgefahr an heißen Oberflächen
Je nach Betriebs- und Umgebungsbedingungen steigt die Oberflächentemperatur der Vakuumpumpe
auf über 70 °C an.
►Sehen Sie einen geeigneten Berührungsschutz vor.
Sicherheit
12/126

Risiken bei Wartung, Außerbetriebnahme und Störungen
WARNUNG
Gesundheitsgefahr durch Vergiftung an toxisch kontaminierten Bauteilen oder Geräten
Toxische Prozessmedien führen zur Kontamination der Geräte oder Teilen davon. Bei Wartungsar-
beiten besteht Gesundheitsgefahr durch Kontakt mit diesen giftigen Substanzen. Die unzulässige Be-
seitigung toxischer Substanzen führt zu Umweltschäden.
►Treffen Sie geeignete Sicherheitsvorkehrungen und verhindern Sie Gesundheitsgefährdungen
und Umweltbelastungen durch toxische Prozessmedien.
►Dekontaminieren Sie die betreffenden Teile vor der Ausführung von Wartungsarbeiten.
►Tragen Sie Schutzausrüstung.
WARNUNG
Lebensgefahr durch elektrischen Schlag im Störungsfall
Im Störungsfall stehen die mit dem Netz verbundenen Geräte möglicherweise unter Spannung. Es
besteht Lebensgefahr durch elektrischen Schlag bei Berührung spannungsführender Komponenten.
►Halten Sie den Netzanschluss immer frei zugänglich, um die Verbindung jederzeit trennen zu
können.
WARNUNG
Gesundheitsgefahr und Umweltschäden durch toxisch kontaminiertes Betriebsmittel
Toxische Prozessmedien führen zur Kontamination des Betriebsmittels. Beim Betriebsmittelwechsel
besteht Gesundheitsgefahr durch Kontakt mit giftigen Substanzen. Die unzulässige Beseitigung toxi-
scher Substanzen führt zu Umweltschäden.
►Tragen Sie geeignete persönliche Schutzausrüstung beim Umgang mit diesen Medien.
►Entsorgen Sie das Betriebsmittel nach den örtlich geltenden Vorschriften.
WARNUNG
Gesundheitsgefahr durch Vergiftung an toxisch kontaminierten Bauteilen oder Geräten
Toxische Prozessmedien führen zur Kontamination der Geräte oder Teilen davon. Bei Wartungsar-
beiten besteht Gesundheitsgefahr durch Kontakt mit diesen giftigen Substanzen. Die unzulässige Be-
seitigung toxischer Substanzen führt zu Umweltschäden.
►Treffen Sie geeignete Sicherheitsvorkehrungen und verhindern Sie Gesundheitsgefährdungen
und Umweltbelastungen durch toxische Prozessmedien.
►Dekontaminieren Sie die betreffenden Teile vor der Ausführung von Wartungsarbeiten.
►Tragen Sie Schutzausrüstung.
WARNUNG
Kippgefahr! Schwere Verletzungen durch Umkippen des Produkts
Es besteht Kippgefahr der nicht befestigten Vakuumpumpe durch Schwerpunktsveränderungen oder
falsche Belastung. Schwere Verletzungen durch Einklemmen oder Quetschen von Gliedmaßen, z. B.
Füßen sind die Folge.
►Verwenden Sie die Vakuumpumpe nicht als Steighilfe.
►Üben Sie keine Belastungen auf das Produkt aus.
►Achten Sie beim Anbau von Komponenten auf den sicheren Schwerpunkt des Produkts.
►Tragen Sie Schutzausrüstung, z. B. Sicherheitsschuhe.
Sicherheit
13/126

VORSICHT
Verletzungsgefahr durch Ansaugen von Körperteilen
Nach Netzausfall oder nach Stillstand infolge Überhitzung läuft der Motor selbsttätig wieder an. Es
besteht die Gefahr geringer Verletzungen für Finger und Hände bei unmittelbarem Kontakt mit dem
Vakuumflansch, z. B. Hämatome.
►Halten Sie bei allen Arbeiten ausreichend Abstand zum Vakuumflansch.
►Trennen Sie den Motor sicher vom Netz.
►Sichern Sie den Motor gegen Wiedereinschalten.
VORSICHT
Verbrühungen durch heißes Betriebsmittel
Verbrühungsgefahr beim Ablassen des Betriebsmittels bei Kontakt mit der Haut.
►Tragen Sie Schutzausrüstung.
►Verwenden Sie ein geeignetes Auffanggefäß.
VORSICHT
Verbrennungsgefahr an heißen Oberflächen
Im Störungsfall steigt die Oberflächentemperatur der Vakuumpumpe auf über 105 °C an.
►Lassen Sie die Vakuumpumpe vor allen Arbeiten abkühlen.
►Tragen Sie ggf. persönliche Schutzausrüstung.
VORSICHT
Verletzungsgefahr durch bewegliche Teile
Nach Netzausfall oder nach Stillstand infolge Überhitzung, läuft der Motor selbstständig an. Es be-
steht Verletzungsgefahr für Finger und Hände, wenn Sie in den Einflussbereich rotierender Teile ge-
raten.
►Trennen Sie den Motor sicher vom Netz.
►Sichern Sie den Motor gegen Einschalten.
►Demontieren Sie die Vakuumpumpe zur Inspektion ggf. aus der Anlage.
Risiken bei der Entsorgung
WARNUNG
Gesundheitsgefahr durch Vergiftung an toxisch kontaminierten Bauteilen oder Geräten
Toxische Prozessmedien führen zur Kontamination der Geräte oder Teilen davon. Bei Wartungsar-
beiten besteht Gesundheitsgefahr durch Kontakt mit diesen giftigen Substanzen. Die unzulässige Be-
seitigung toxischer Substanzen führt zu Umweltschäden.
►Treffen Sie geeignete Sicherheitsvorkehrungen und verhindern Sie Gesundheitsgefährdungen
und Umweltbelastungen durch toxische Prozessmedien.
►Dekontaminieren Sie die betreffenden Teile vor der Ausführung von Wartungsarbeiten.
►Tragen Sie Schutzausrüstung.
2.3 Sicherheitsmaßnahmen
Informationspflicht zu möglichen Gefahren
Der Halter oder Betreiber des Produkts ist verpflichtet, jede Bedienperson auf Gefahren,
die von diesem Produkt ausgehen, aufmerksam zu machen.
Jede Person, die sich mit der Installation, dem Betrieb oder der Instandhaltung des Pro-
dukts befasst, muss die sicherheitsrelevanten Teile dieses Dokuments lesen, verstehen
und befolgen.
Sicherheit
14/126

Verletzung der Konformität durch Veränderungen am Produkt
Die Konformitätserklärung des Herstellers erlischt, wenn der Betreiber das Originalprodukt
verändert oder Zusatzeinrichtungen installiert.
●Nach Einbau in eine Anlage ist der Betreiber verpflichtet, vor deren Inbetriebnahme die
Konformität des Gesamtsystems im Sinne der geltenden europäischen Richtlinien zu
überprüfen und entsprechend neu zu bewerten.
Allgemeine Sicherheitsmaßnahmen im Umgang mit dem Produkt
►Beachten Sie alle geltenden Sicherheits- und Unfallverhütungsvorschriften.
►Überprüfen Sie regelmäßig die Einhaltung aller Schutzmaßnahmen.
►Setzen Sie kein Körperteil dem Vakuum aus.
►Gewährleisten Sie immer die sichere Verbindung zum Schutzleiter (PE).
►Lösen Sie während des Betriebs keine Steckerverbindungen.
►Beachten Sie die genannten Ausschaltprozeduren.
►Halten Sie Leitungen und Kabel von heißen Oberflächen (> 70 °C) fern.
►Befüllen oder betreiben Sie das Gerät niemals mit Reinigungsmittel oder Resten davon.
►Nehmen Sie keine eigenmächtigen Umbauten oder Veränderungen am Gerät vor.
►Beachten Sie die Schutzart des Geräts vor dem Einbau oder Betrieb in anderen Umgebungen.
►Sehen Sie einen geeigneten Berührungsschutz vor, falls die Oberflächentemperatur 70 °C über-
steigt.
2.4 Einsatzgrenzen des Produkts
Parameter Hena 202, Hena 302
Aufstellungsort ● Innen, geschützt vor:
─ Staubablagerungen
─ herabfallenden Gegenständen
─ Löschwasser
● Außen, geschützt vor:
─ herabfallenden Gegenständen
─ direkten Witterungseinflüssen wie Regen,
Spritzwasser, starker Zugluft und Sonne
─ Löschwasser
─ Blitzschlag
Aufstellungshöhe max. 1000 m N.N. 1)
Ausrichtung waagrecht
zulässiger Neigungswinkel ±1°
Umgebungstemperatur bei Betrieb mit Be-
triebsmittel P3 +5 °C bis +35 °C
Umgebungstemperatur bei Betrieb mit sons-
tigen Betriebsmitteln +5 °C bis +40 °C
Relative Luftfeuchte max. 85 %
Ansaugtemperatur Fördermedium, max. +80 °C
Zulässiger Arbeitsdruckbereich im Dauerbe-
trieb < 100 hPa
Auspuffdruck Atmosphärendruck
Tab. 3: Einsatzgrenzen des Produkts
2.5 Bestimmungsgemäße Verwendung
►Setzen Sie die Vakuumpumpe nur zur Vakuumerzeugung ein.
►Verwenden Sie beim Pumpen von Medien mit einer Sauerstoffkonzentration > 21 % ausschließ-
lich perfluorierte, synthetische Öle (F4, F5, A113) als Betriebsmittel.
1) Vermeiden Sie die stärkere Erwärmung der Vakuumpumpe bei Aufstellungshöhen > 1000 m ü. NN: Reduzie-
ren Sie die Nennleistung des Motors oder begrenzen Sie die Umgebungstemperatur.
Sicherheit
15/126

►Halten Sie die Installations-, Inbetriebnahme-, Betriebs- und Instandhaltungsvorschriften ein.
►Verwenden Sie keine anderen Zubehörteile als die von Pfeiffer Vacuum empfohlenen.
2.6 Vorhersehbarer Fehlgebrauch
Bei Fehlgebrauch des Produkts erlischt jeglicher Haftungs- und Gewährleistungsanspruch. Als Fehlge-
brauch gilt jede, auch unabsichtliche Verwendung, die dem Zweck des Produkts zuwider läuft, insbe-
sondere:
●Pumpen von korrosiven Medien
●Pumpen von radioaktiven Medien
●Pumpen von Gasen, die eine Zündquelle in den Schöpfraum einbringen
●Pumpen von Gasen, die mit Verunreinigungen wie Partikeln, Stäuben und Kondensat versehen
sind
●Pumpen von explosionsfähigen Medien
●Pumpen von Medien, die zur Sublimation neigen
●Pumpen von Flüssigkeiten
●Einsetzen der Vakuumpumpe in explosionsgefährdeten Bereichen
●Einsetzen der Vakuumpumpe außerhalb des spezifizierten Einsatzbereiches
●Einsetzen zur Druckerzeugung
●Einsetzen in starken elektrischen, magnetischen oder elektromagnetischen Feldern
●Anschließen an Vakuumpumpen und Geräte, die laut deren Betriebsanleitung hierfür nicht vorge-
sehen sind
●Anschließen an Geräte, die berührbare, spannungsführende Teile aufweisen
●Verwenden von Zubehör oder Ersatzteilen, die nicht in dieser Betriebsanleitung genannt werden
●Verwenden von nicht durch Pfeiffer Vacuum spezifizierten Betriebsmitteln
●Verwenden von D2 oder von Mineralöl als Betriebsmittel bei einer Sauerstoffkonzentrati-
on > 21 %. Mineralöle sind brennbar und entzünden sich bei hohen Temperaturen und Kontakt
mit reinem Sauerstoff. Diese Öle oxidieren stark und verlieren so ihre Schmierfähigkeit.
2.7 Personenqualifikation
Die in diesem Dokument beschriebenen Arbeiten dürfen nur Personen ausführen, die die geeignete
technische Ausbildung besitzen und über die nötigen Erfahrungen verfügen.
Personen schulen
1. Schulen Sie technisches Personal am Produkt.
2. Lassen Sie zu schulendes Personal nur unter Aufsicht durch geschultes Personal mit und an dem
Produkt arbeiten.
3. Lassen Sie nur geschultes technisches Personal mit dem Produkt arbeiten.
4. Stellen Sie sicher, dass beauftragtes Personal vor Arbeitsbeginn diese Betriebsanleitung und alle
mitgeltenden Dokumente gelesen und verstanden hat, insbesondere Sicherheits-, Wartungs- und
Instandsetzungsinformationen.
2.7.1 Personenqualifikation sicherstellen
Fachkraft für mechanische Arbeiten
Alle mechanischen Arbeiten darf ausschließlich eine ausgebildete Fachkraft ausführen. Fachkraft im
Sinne dieser Dokumentation sind Personen, die mit Aufbau, mechanischer Installation, Störungsbehe-
bung und Instandhaltung des Produkts vertraut sind und über folgende Qualifikationen verfügen:
●Qualifizierung im Bereich Mechanik gemäß den national geltenden Vorschriften
●Kenntnis dieser Dokumentation
Fachkraft für elektrotechnische Arbeiten
Alle elektrotechnischen Arbeiten darf ausschließlich eine ausgebildete Elektrofachkraft ausführen.
Elektrofachkraft im Sinne dieser Dokumentation sind Personen, die mit elektrischer Installation, Inbe-
triebnahme, Störungsbehebung und Instandhaltung des Produkts vertraut sind und über folgende Quali-
fikationen verfügen:
●Qualifizierung im Bereich Elektrotechnik gemäß den national geltenden Vorschriften
●Kenntnis dieser Dokumentation
Die Personen müssen darüber hinaus mit den gültigen Sicherheitsvorschriften und Gesetzen sowie den
anderen in dieser Dokumentation genannten Normen, Richtlinien und Gesetzen vertraut sein. Die ge-
Sicherheit
16/126

nannten Personen müssen die betrieblich ausdrücklich erteilte Berechtigung haben, Geräte, Systeme
und Stromkreise gemäß den Standards der Sicherheitstechnik in Betrieb zu nehmen, zu programmie-
ren, zu parametrieren, zu kennzeichnen und zu erden.
Unterwiesene Personen
Alle Arbeiten in den übrigen Bereichen Transport, Lagerung, Betrieb und Entsorgung dürfen ausschließ-
lich ausreichend unterwiesene Personen durchführen. Diese Unterweisungen müssen die Personen in
die Lage versetzen, die erforderlichen Tätigkeiten und Arbeitsschritte sicher und bestimmungsgemäß
durchführen zu können.
2.7.2 Personenqualifikation bei Wartung und Reparatur
Entsprechend ausgebildete Personen sind:
●Wartung Level 1
─Kunde mit technischer Ausbildung
─Pfeiffer Vacuum-Servicetechniker
●Wartung Level 3
─Pfeiffer Vacuum-Servicetechniker
Sicherheit
17/126

3 Produktbeschreibung
3.1 Funktion
Die Drehschieberpumpen der HenaLine sind einstufige, ölgedichtete Rotationsverdrängerpumpen mit
Luftkühlung und Umlaufschmierung. Ein Rückschlagventil im Vakuumanschluss verschließt automa-
tisch beim Abschalten der Drehschieberpumpe die Ansaugleitung und verhindert eine Betriebsmittel-
rückströmung. Ein integrierter Ölnebelabscheider reinigt das geförderte Gas und verhindert den Austritt
von Betriebsmittelnebel am Auspuff. Das im Abscheider gesammelte Betriebsmittel wird der Drehschie-
berpumpe wieder zugeführt. Zusätzlich ist am Betriebsmittelabscheider ein Filter zur Reinigung des Be-
triebsmittels montiert.

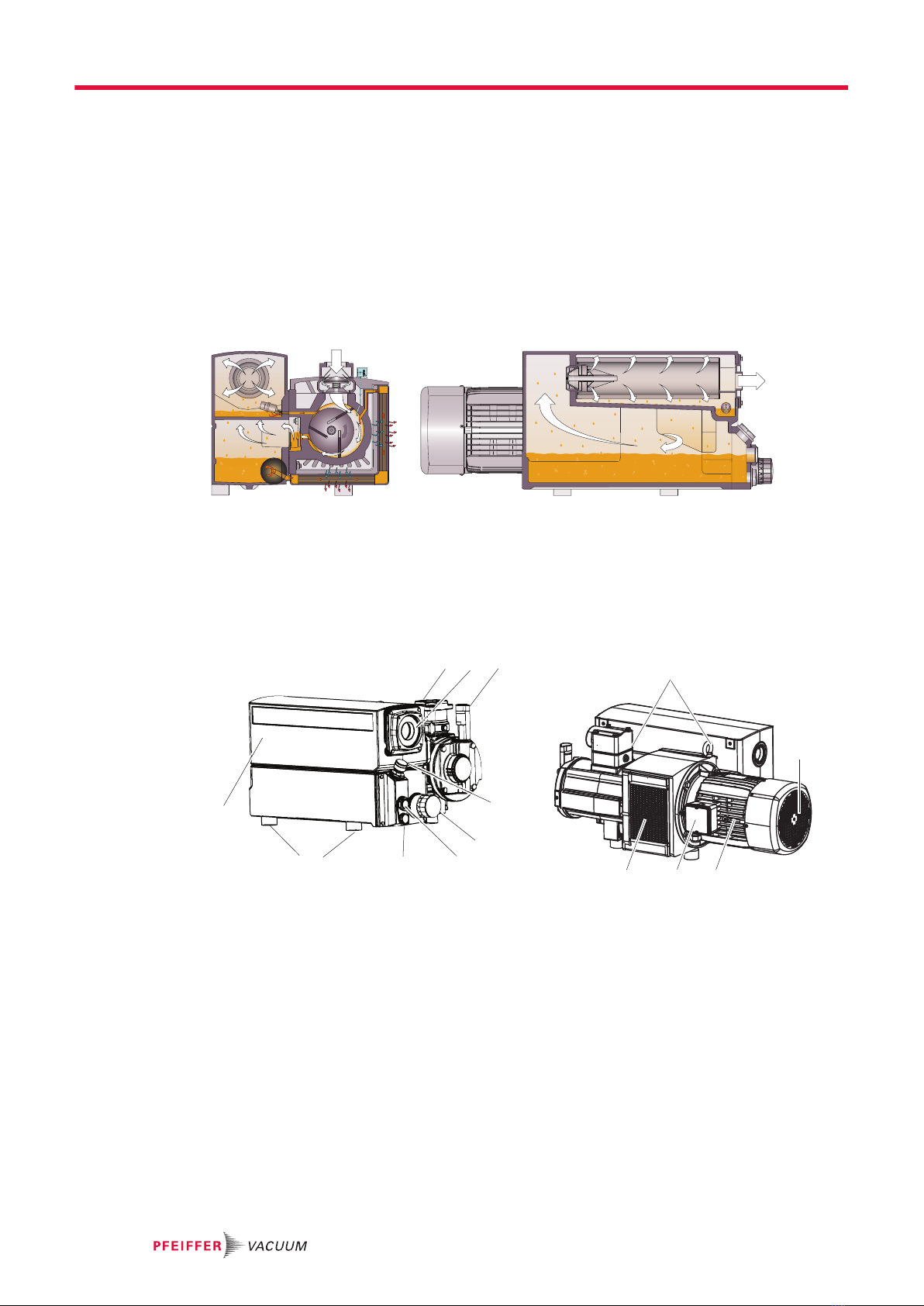

Abb. 2: Funktionsprinzip
Das Pumpsystem besteht aus dem Gehäuse, dem exzentrisch gelagerten Rotor und den mit Fliehkraft
gleitenden Schiebern, die den Schöpfraum in mehrere Kammern unterteilen. Das Volumen jeder Kam-
mer ändert sich periodisch mit der Drehung des Rotors. Dadurch wird das Gas am Vakuumanschluss
stetig angesaugt und durch die Drehung des Rotors im Schöpfraum soweit komprimiert, bis sich das
Auslassventil gegen den Atmosphärendruck öffnet und das Gas den Schöpfraum verlässt.
14
123
9
10
11
12
13
4
5
7
86
Abb. 3: Aufbau der Drehschieberpumpe
1 Vakuumanschluss 8 Axiallüfter mit Öl-Luft-Wärmetauscher
2 Abluftanschluss 9 Einfüllschraube mit Manometer
3 Gasballastventil 10 Betriebsmittelfilter
4 Kranöse (2x) 11 Schauglas
5 Abluftfilter 12 Ablassschraube
6 Motor 13 Gummi-Metallpuffer
7 Motorklemmenkasten 14 Betriebsmittelabscheider
3.1.1 Betriebsmittel
Das Betriebsmittel erfüllt in einer Drehschieberpumpe verschiedene Aufgaben:
●schmiert alle beweglichen Teile
●füllt einen Teil des Totvolumens unter dem Auslassventil aus
●dichtet die Spalte zwischen dem Ein- und Auslasskanal ab.
●dichtet die Spalte zwischen den Schiebern und dem Arbeitsraum ab.
●sorgt durch Wärmetransport für einen optimalen Temperaturhaushalt
Produktbeschreibung
18/126

3.1.2 Betriebsmittelrückführung
Funktion der Betriebsmittelrückführung
Die Betriebsmittelrückführung funktioniert nur bei einem Arbeitsdruck < 800 hPa.
Die Drehschieberpumpe ist standardmäßig mit einer Betriebsmittelrückführung ausgestattet. Erreicht
das im Betriebsmittelabscheider gesammelte Betriebsmittel ein bestimmtes Niveau, öffnet ein
Schwimmerventil und das ausgeworfene Betriebsmittel wird in den Ansaugstutzen der Vakuumpumpe
zurückgeführt.
3.1.3 Kühlung
Die Drehschieberpumpe wird durch die Wärmeabstrahlung ihrer Oberfläche, den Luftstrom der beiden
Lüfterräder und durch das geförderte Gas gekühlt.
Im Fall thermisch ungünstiger Umgebungsbedingungen empfiehlt Pfeiffer Vacuum den Einsatz einer
Pumpenvariante mit Öl-Wasser-Wärmetauscher.
●Luftkühlung (Standard)
●Öl-Wasser-Wärmetauscher (optional)
3.1.4 Gasballastsystem
Das Gasballastsystem führt dem Arbeitsraum der Drehschieberpumpe zu Beginn der Kompressions-
phase periodisch Luft zu. Beim Abpumpen von Dämpfen verhindert diese Luft innerhalb bestimmter
Grenzen Kondensation in der Drehschieberpumpe. Das Gasballastventil wirkt sich auf den Enddruck
der Drehschieberpumpe aus.
3.2 Produkt identifizieren
►Halten Sie zur sicheren Produktidentifikation bei der Kommunikation mit Pfeiffer Vacuum immer
alle Angaben des Typenschildes bereit.
►Beachten Sie die motorspezifischen Daten auf dem separat angebrachten Motortypenschild.
3.3 Produktmerkmale
Pumpentyp Merkmale
Hena 202 ● Nennsaugvermögen
─50 Hz: 200 m3/h
─60 Hz: 240 m3h
● max. dauerhafter Ansaugdruck 100hPa
● Vakuumanschluss und Gasauslass: G 2"
● Betriebsmittelrückführung über Schwimmerventil
● Gasballasteinrichtung mit Absperrventil
● Öl-Wasser-Wärmetauscher (optional)
Hena 202 K Wie Hena 202, zusätzlich mit:
● Saugflansch DN 100 ISO-F zur direkten Montage einer Wälzkolbenpumpe
● Grundrahmen
Hena 302 ● Nennsaugvermögen
─50 Hz: 300 m3/h
─60 Hz: 360 m3h
● max. dauerhafter Ansaugdruck 100 hPa
● Vakuumanschluss und Gasauslass: G 2"
● Betriebsmittelrückführung über Schwimmerventil
● Gasballasteinrichtung mit Absperrventil
● Öl-Wasser-Wärmetauscher (optional)
Hena 302 K Wie Hena 302, zusätzlich mit:
● Saugflansch DN 100 ISO-F zur direkten Montage einer Wälzkolbenpumpe
● Grundrahmen
Tab. 4: Merkmale der Drehschieberpumpen
Produktbeschreibung
19/126

3.4 Lieferumfang
●Drehschieberpumpe mit Motor
●Betriebsmittel
●Verschlusskappen für Vakuum- und Auspuffanschluss
●Betriebsanleitung
Produktbeschreibung
20/126
