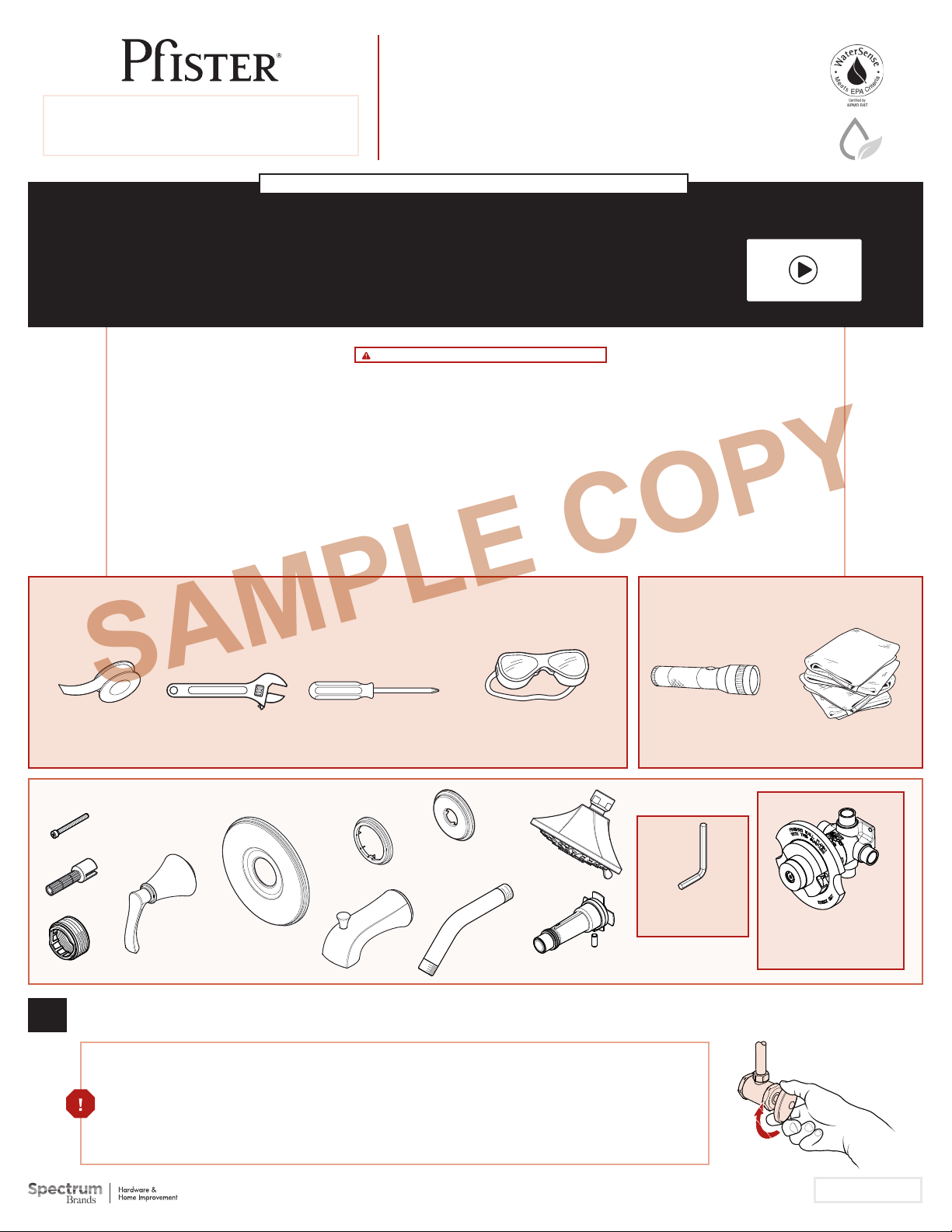

Pfister Auden 8P8-WS2-ADS User manual

Required Tools
Herramientas necesarias
Outils nécessaires
Additional Helpful Tools
Otras herramientas útiles
Outils supplémentaires utiles
Telon Tape
Cinta de telón
Ruban en télon
Parts in the Box • Piezas en la caja • Pieces dans la boîte
Turn O Water Supply •Cierre el suministro de agua •Couper l’alimentation en eau
1
Adjustable Wrench
Llave ajustable
Clé réglable
Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips
496380300
December 19, 2018
Installation Support • Soporte de instalación • Support d’installation
Installation Videos Available
Videos de instalación a disposición
Vidéos d’installation disponibles
pisterfaucets.com/videos
Safety Goggles
Anteojos de seguridad
Lunettes de sûreté
Quick Installation Guide
Guía de instalación rápida
Guide d’installation rapide
8P8WS2ADS
Auden™Tub & Shower Trim
Borde para bañera y ducha
Garniture de baignoire et douche
To reduce the risk of injury or property damage, read all instructions before installing product. Wear safety goggles. Product must be
installed in accordance with all state & local plumbing & building codes. Call a professional if you are uncertain about installing this product.
This product has been designed for use with the Pister™ 0X8 Series Pressure Balancing Valve. It will not work with any other product valve.
Please review the 0X8 valve installation instructions before installing this product.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad.
El producto deberá instalarse de acuerdo con la normativa de plomería y construcción estatal y local. Llame a un profesional si no está seguro
sobre cómo instalar este producto. Este producto ha sido diseñado para usar con la válvula de equilibrio de presión de la Serie 0X8 de Pister™. No
funcionará con cualquier otra válvula. Revise las instrucciones de instalación de la válvula 0X8 antes de instalar este producto.
Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d’installer l’appareil. Porter des lunettes de sécurité. Il faut
installer l’appareil en respectant tous les codes de construction et de plomberie locaux et d’État. Appelez un professionnel si vous n’êtes pas certain
de la façon d’installer cet appareil. Cet appareil a été conçu pour être utilisé avec la valve d’équilibrage de pression Pister™ OX8. Il ne fonctionnera
pas avec la valve d’un autre appareil. Veuillez lire les instructions d’installation de la valve OX8 avant d’installer ce produit.
WARNING / ADVERTENCIA / AVERTISSEMENT
Locate the water supply inlets & shut o the water supply valves. These are usually found near the water meter.
If you are replacing an existing unit, remove the old unit & clean mounting surface thoroughly.
Ubique las entradas del suministro de agua y cierre las válvulas de suministro. Estas se encuentran generalmente cerca
del medidor de agua. Si reemplaza una unidad existente, retírela y limpie completamente la supericie de montaje.
Repérez les entrées d’alimentation d’eau et fermez les robinets d’arrêt. Ils sont normalement trouvés près du compteur
d’eau. Si vous remplacez un appareil existant, enlevez le vieil appareil et nettoyez soigneusement la surface de montage.
Personal Assistance, Product Specs, &
“How-to” Questions:
Asistencia personal, especiicaciones del
producto y preguntas sobre “cómo hacerlo”:
Aide personnelle, spéciications du produit
et questions « pratico-pratiques » :
1800PFAUCET (7328238)
pisterfaucets.com/support
Copyright © 2019, Pister Inc. 1284000
Separate instructions supplied
Instrucciones que son incluidas
Instructions qui sont inclus
Flashlight
Linterna
Lampe De Poche
Cloth
Paño de limpieza
Chion
Supplied Hex Wrench
Proveído Llave hexagonal
Fourni Clé hexagonale
G
F
ED
H
J
K
B
C
A
L
SAMPLE COPY

2
2
Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips
Prepare for Installation
Preparación para la instalación
Préparez pour installer
Thin Wall Installation (1 3⁄8" Max)
Instalación en pared delgada (35 mm)
Installation avec mur mince (35 mm)
Thick Wall Installation (2 3⁄4" Max)
Instalación en pared gruesa (41 mm – 70 mm)
Installation avec mur épais (41 mm – 70 mm)
2B Plasterguard Options
Opciones para cubierta protectora para yeso
Options de para-plâtre
No Parts Required for This Step
No se necesitan piezas para este paso
Aucune pièce nécessaire pour cette étape
See separate instructions for
valve installation.
Consulte las instrucciones especíicas
para la instalación de la válvula.
Voir les instructions pour
l’installation de la vanne.
2A Work Area Inspection
Inspección del área de trabajo
Contrôle de la zone de travail
1 1⁄4" (32 mm) Dia.
1 1⁄4" (32 mm) Dia.
8" (203 mm) Min.
4 3⁄4" (121 mm) Dia.
4" (102 mm) Dia. for Thin Wall
Installation • para instalaciones
en paredes delgadas • pour
pose sur cloison mince
30" (76 cm) Dia.
Tub & Shower
Tina y ducha
Bain et douche
48" (122 cm) Dia.
Tub & Shower
Tina y ducha
Bain et douche
48" (122 cm) Dia.
Shower Only
Ducha solamente
Douche seule
30" (76 cm) Dia.
Shower Only
Ducha solamente
Douche seule

3
Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips
No Tools Required for This Step
No se necesitan herramientas para este paso
Aucun outil n’est nécessaire pour cette étape
E
D
3A 3B
3Install Retainer and Stem - Instale el anillo de retención y el tallo - Installez retenue et la tige
4Install Flange and Handle - Instale la brida y el mango - Installez la bride et gérer
C
A
B
Groove on bottom.
Estría en la base.
Rainure vers le bas.
4A
Position handle as shown in vertical
o position.
Coloque en posición vertical en la
posición de apagado, como se muestra.
Placer en position d’arrêt vertical
comme illustré.
Hand Tighten
Apriete con la mano
Serrez manuellement
Extension Kit 970083 oers an
additional 7/8” if valves are roughed
in too deep.
Kit de Extensión de 970083 ofrece
un adicional de 7/8” si la válvula se
desbastada demasiado dentro al pared.
970083 kit d’extension fournit un
supplément de 7/8 “si la vanne est
coupée trop loin dans le mur.
BC
A
E
D
Ensure Ring is on Handle as shown.
Asegúrese que el anillo está en el
mango como se muestra.
Assurez-vous que l’anneau sur la
poignée comme indiqué.

4
5A
5Connect Shower Arm & Spout
Conecte el brazo de la ducha y el surtidor
Branchez le bras de douche & le bec
Telon Tape
Cinta de telón
Ruban en télon
Supplied Hex Wrench
Proveído Llave hexagonal
Fourni Clé hexagonale
F
5C 5COption 1: Iron Pipe
Opción 1: Tubería de Hierro
Option 1: Tuyau de Fer
Option 2: Copper Pipe
Opción 2: Tubo de Cobre
Option 2: Tuyau de Cuivre
1 1⁄2" – 2 1⁄4" (38 mm – 57 mm)
G
F
4" – 4 1⁄8" (101.6 mm – 104.8 mm)
Screw hole facing
down
Revestimiento del
agujero del tornillo
abajo
Revêtement de trou
de vis vers le bas
3/32 Hex Wrench
llave hexagonal de 3/32
clé hexagonale du 3/32
J
H
HJ
G
5B
Chamfer and deburr
Chalán y desbarbar
Chanfrein et ébarber
L
L1
L2

5
6
No Tools Required for This Step
No se necesitan herramientas para este paso
Aucun outil n’est nécessaire pour cette étape
Turn On Water & Flush
Active el suministro de agua y enjuague
Ouvrez l’eau et vidangez
6B 6C
6A
Turn on your water supply & check for any leaks.
Active el suministro de agua y revise si hay fugas.
Rétablissez l’alimentation en eau et vériiez s’il y a des fuites.
Pull up to turn on shower.
Hale hacia arriba para activar
la ducha.
Tirez vers pour mettre la
douche en marché.
Shower Functions • Funciones de la ducha • Fonctions de la douche
Hot
Caliente
Chaud
Open
Abierta
Ouverte
Cold
Fría
Froid
Allow full hot & full cold water to run for at
least 15 seconds each.
Deje correr el agua caliente y fría durante al menos
15 segundos cada una.
Permettez à l'eau chaude et l'eau froide de couler
au moins 15 secondes chacun.
15
sec
K
NOTE: Ensure the low restrictor is
inside the showerhead.
NOTA: cerciórese que el limitador
de lujo esté dentro del cabezal de
ducha.
REMARQUE : Assurez-vous que le
restricteur de débit est à l’intérieur
de la pomme de douche.
K
