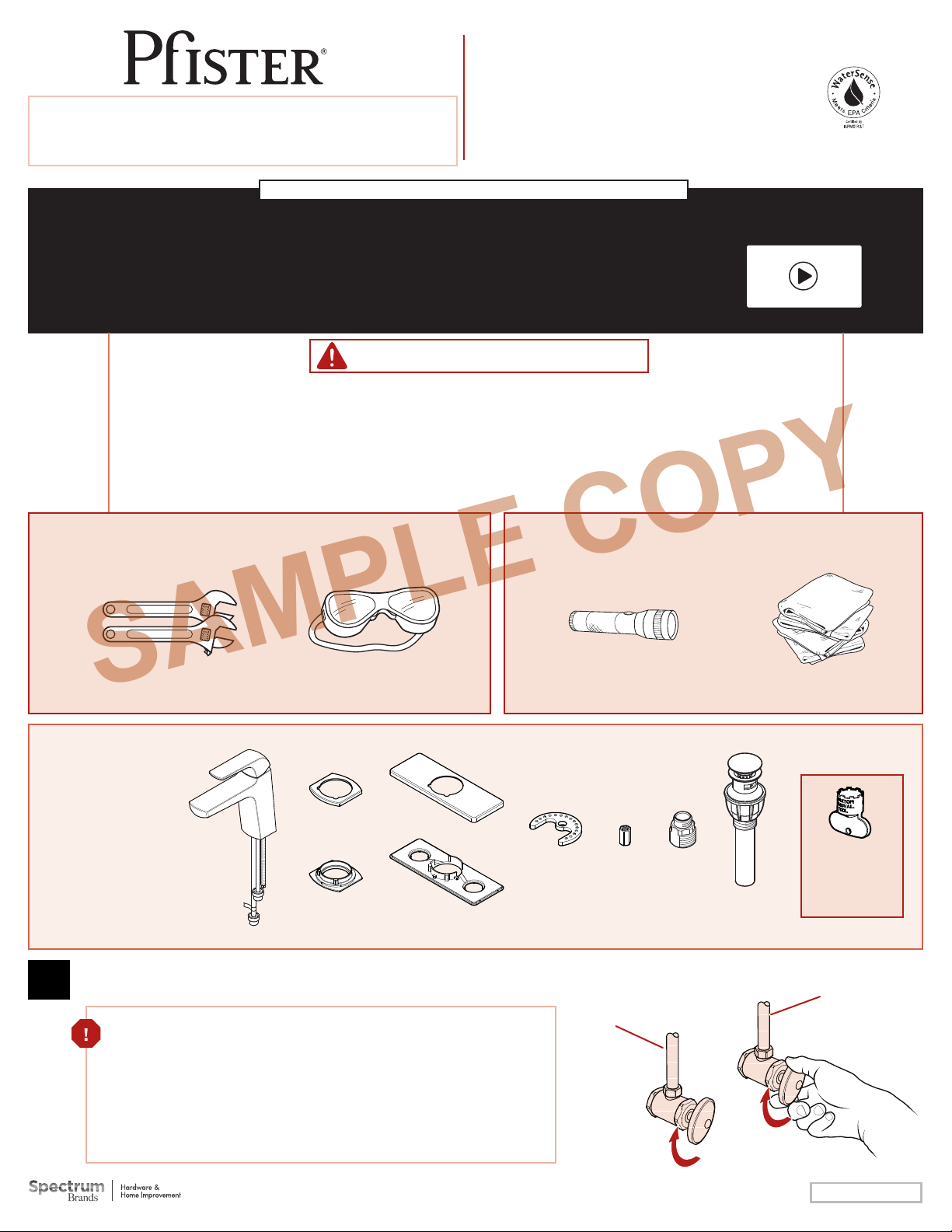

Pfister Leen LF042-LE User manual

Installation Support • Soporte de instalación • Support d’installation
Installation Videos Available
Videos de instalación a disposición
Vidéos d’installation disponibles
Personal Assistance, Product Specs, &
“How-to” Questions:
Asistencia personal, especificaciones del
producto y preguntas sobre “cómo hacerlo”:
Aide personnelle, spécifications du produit
et questions « pratico-pratiques » :
18003407608
pisterfaucets.ca
pisterfaucets.com/videos
522730300
Jun 3, 2019
4" Single Control Centerset Faucet
Grifo de Centerset del solo control de 4 pulgadas
Robinet de Centerset de commande simple de 4 pouces
Required Tools
Herramientas necesarias
Outils nécessaires
Additional Helpful Tools
Otras herramientas útiles
Outils supplémentaires utiles
Parts in the Box
Piezas en la caja
Pièces dans la boîte
1
Copyright © 2019, Pister Inc.
Safety Goggles
Anteojos de seguridad
Lunettes de sûreté
Flashlight
Linterna
Lampe De Poche
Cloth
Paño de limpieza
Chion
F G
Aerator Tool
Herramienta para el
aireador
Outil d’aérateur
Adjustable Wrenches
Llaves ajustables
Clés â mollette
1295403
A
C
DB
EJ
Quick Installation Guide
Guía de instalación rápida
Guide d’installation rapide
LF042-LE
Leen™
WARNING / ADVERTENCIA / AVERTISSEMENT
To reduce the risk of injury or property damage, read all instructions before installing product. Wear safety goggles. Product must be installed in
accordance with all state & local plumbing & building codes. Call a professional if you are uncertain about installing this product.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad. El producto
deberá instalarse de acuerdo con la normativa de plomería y construcción estatal y local. Llame a un profesional si no está seguro sobre cómo instalar este
producto.
Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d’installer le produit. Porter des lunettes de sécurité. Le produit doit
être installéen conformité avec tous les codes de construction et de plomberie locaux et de l'état. Appelez un professionnel si vous n’êtes pas certain de la
façon d’installer ce produit.
Locate water supply inlets and shut of the water supply valves. These are usually
found under the sink or near the water meter. If you are replacing an existing faucet,
remove the old faucet from the sink and clean the sink surface thoroughly.
Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua.
Generalmente se encuentran debajo del fregadero o cerca del medidor de agua. Si se trata de
un reemplazo de grifo, quite el grifo viejo y limpie completamente la supericie del fregadero.
Recherchez les entrées d'approvisionnement et fermer leurs robinets. Ces robinets se
trouvent généralement sous l'évier ou près du compteur d’eau. Si vous remplacez un robinet
existant, retirez, le vieux robinet de l'évier et nettoyer soigneusement la surface de ce dernier.
Turn O Water Supply •Cierre el suministro de agua •Couper l’alimentation en eau
Hot
Caliente
Chaud
Cold
Fría
Froid
H
SAMPLE COPY

2
2
2A
Adjustable Wrench
Llave ajustable
Clé réglable
A
B
C
A
F G
Be sure the spout body (A) is centered &
facing forward.
IMPORTANT: DO NOT OVERTIGHTEN.
Cerciórese que la estructura del surtidor (A) esté
centrada y orientada hacia adelante.
IMPORTANTE: NO APRIETE EXCESIVAMENTE.
Assurez-vous que le corps du bec (A) est centré
et tourné vers l'avant.
IMPORTANT: NE PAS TROP SERRER.
2B
Bumps face up.
Topa cara arriba.
Cogne récepteur.
F
G
OPTION 1: Install Faucet without Deckplate
OPCIÓN 1: Instale el grifo sin la placa de cubierta
OPTION 1 : Installer le robinet sans le plate-forme
CB

3
2
2A
4”
Adjustable Wrench
Llave ajustable
Clé réglable
D
E
A
F G
A
Be sure the spout body (A) is centered &
facing forward.
IMPORTANT: DO NOT OVERTIGHTEN.
Cerciórese que la estructura del surtidor (A) esté
centrada y orientada hacia adelante.
IMPORTANTE: NO APRIETE EXCESIVAMENTE.
Assurez-vous que le corps du bec (A) est centré
et tourné vers l'avant.
IMPORTANT: NE PAS TROP SERRER.
Bumps face up.
Topa cara arriba.
Cogne récepteur.
F
G
2B
OPTION 2: Install Faucet with Deckplate
OPCIÓN 2: Instale el grifo con la placa de cubierta
OPTION 2 : Installer le robinet avec le plate-forme
D E

4
3
3B 4B
Hot & Cold
Caliente y fría
Chaud et froid
x2
Adjustable Wrenches
Llaves ajustables
Clés â mollette
H
Water Supply Lines not included. Please consult manufacturer and/or its instructions for the correct method of installation of supply lines &
ittings.
IM PORTANT: Incorrect application of supply lines and ittings may result in the failure or leak of the supply lines and itting.
Las tuberías de suministro de agua no están incluidas. Consulte por favor el fabricante y/o sus instrucciones para el método correcto de instalación de líneas
de suministro y de guarniciones.
IMPORTANTE: El uso incorrecto de líneas de suministro y de guarniciones puede dar lugar a la falta o al escape de las líneas de suministro y de la guarnición.
Les tuyaux d’arrivée d’eau ne sont pas fournis. Veuillez consulter le fabricant et/ou ses instructions pour la méthode correcte d’installation des conduites
d'alimentation en eau et des accessoires.
IM PORTANT: Mauvaise application des lignes d'alimentation et accessoires peut entraîner la défaillance ou la fuite.
COLD
FRÍA
FROID
HOT
CALIENTE
CHAUD
Hot & Cold
Caliente y fría
Chaud et froid
x2
H
H
COLD
FRÍA
FROID
HOT
CALIENTE
CHAUD
Water supply line
Línea de suministro del
agua
Ligne d'approvisionne-
ment en eau
Separate tubes
gently and slightly for
clearance.
Tubos separados y
ligeramente suavemente
para su despacho.
Tubes séparés doucement
et légèrement pour le
dédouanement.
Hot & Cold
Caliente y fría
Chaud et froid
x2
3A
Firmly hand tighten
Firmemente apriete a mano
Main serrez x2
3C
Hot & Cold
Caliente y fría
Chaud et froid
x2
Package Only
Empaquetado
solamente
Empaquetage
seulement
Connect Water Supply Lines
Conecte las tuberías de suministro de agua
Raccorder les conduites d’alimentation en eau

5
4
4C
4A
No Tools Required for This Step
No se necesitan herramientas para este paso
Pas d'outil nécessaire pour cette étape
J
4B
Disassemble Pop-Up
Desensamble el cuerpo de drenaje
Démontez le corps de drainage
Connect Water Supply Lines
Conecte las tuberías de suministro de agua
Raccorder les conduites d’alimentation en eau
Connect to Drain
Conexión al desagüe
Branchez au drainage
Push To Activate
Eempuje Para Activar
Poussez Pour Activer
Drain
Desagüe
Drainage
J
J2
J3
J4
Save Components.
Reserve los componentes.
Conservez les composants.
Partially thread
drain body to sink.
Rosque parcialmente
el cuerpo de drenaje
en el fregadero.
Filetez partiellement
le corps de drainage
dans l'évier.
J
J2
J3
J4
Do not use plumber’s
putty. It may damage
seal.
No utilice la masilla del
fontanero. Puede dañar
el sello.
N’employez pas le mastic
du plombier. Il peut
endommager le joint.
4D 4E
Firmly hand tighten nut
(J4).
La mano aprieta irmemente
la tuerca (J4).
Fermement la main serrent
l’écrou (J4).

6
5
5E
5D5C
5B5A
Hot
Caliente
Chaud
Cold
Fría
Froid
Cold
Fría
Froid
Hot
Caliente
Chaud
Allowhot & coldwaterto run for at least 15 secondseach.
Deje correr el agua caliente y fría durante al menos 15
segundos cada una.
Laissez couler l’eau chaude et l’eau froide pendant au moins
15 secondes.
15
sec
Hand Tighten
Apriete con la mano
Serrez manuellement
Reinstall Aerator
Reinstale el aereador
Réinstallez l'aérateur
Remove Aerator
Retire el aereador
Retirez l'aérateur
Turn On Faucet
Active el grifo
Ouvrez le robinet
Faucet Function
Funciones del grifo
Fonctionnement du robinet
Open Slowly
Abra lentamente
Ouvrez lentement
Turn On Water & Conirm Proper Installation
Active el suministro de agua y conirme que la instalación está adecuadamente efectuada
Ouvrez l’eau et conirmez que l’installation est correcte
Check for leaks above and below the sink.
Revise si hay fugas encima y debajo del fregadero
Assurez-vous qu’il n’y a pas de fuite au dessus ou au
dessous du lavabo.

7
For Additional Installation Help:
Para la instalación adicionales de ayuda:
Pour les aides supplémentaires à l’installation:
1800PFAUCET (7328238)
pisterfaucets.com
SAMPLE COPY
