Pfister Auden LF-049-AD User manual

Installation Support • Soporte de instalación • Support d’installation
Installation Videos Available
Videos de instalación a disposición
Vidéos d’installation disponibles
Personal Assistance, Product Specs, &
“How-to” Questions:
Asistencia personal, especificaciones del
producto y preguntas sobre “cómo hacerlo”:
Aide personnelle, spécifications du produit
et questions « pratico-pratiques » :
1800PFAUCET (7328238)
pisterfaucets.com/support
pisterfaucets.com/videos
496170200
July 26, 2018
1

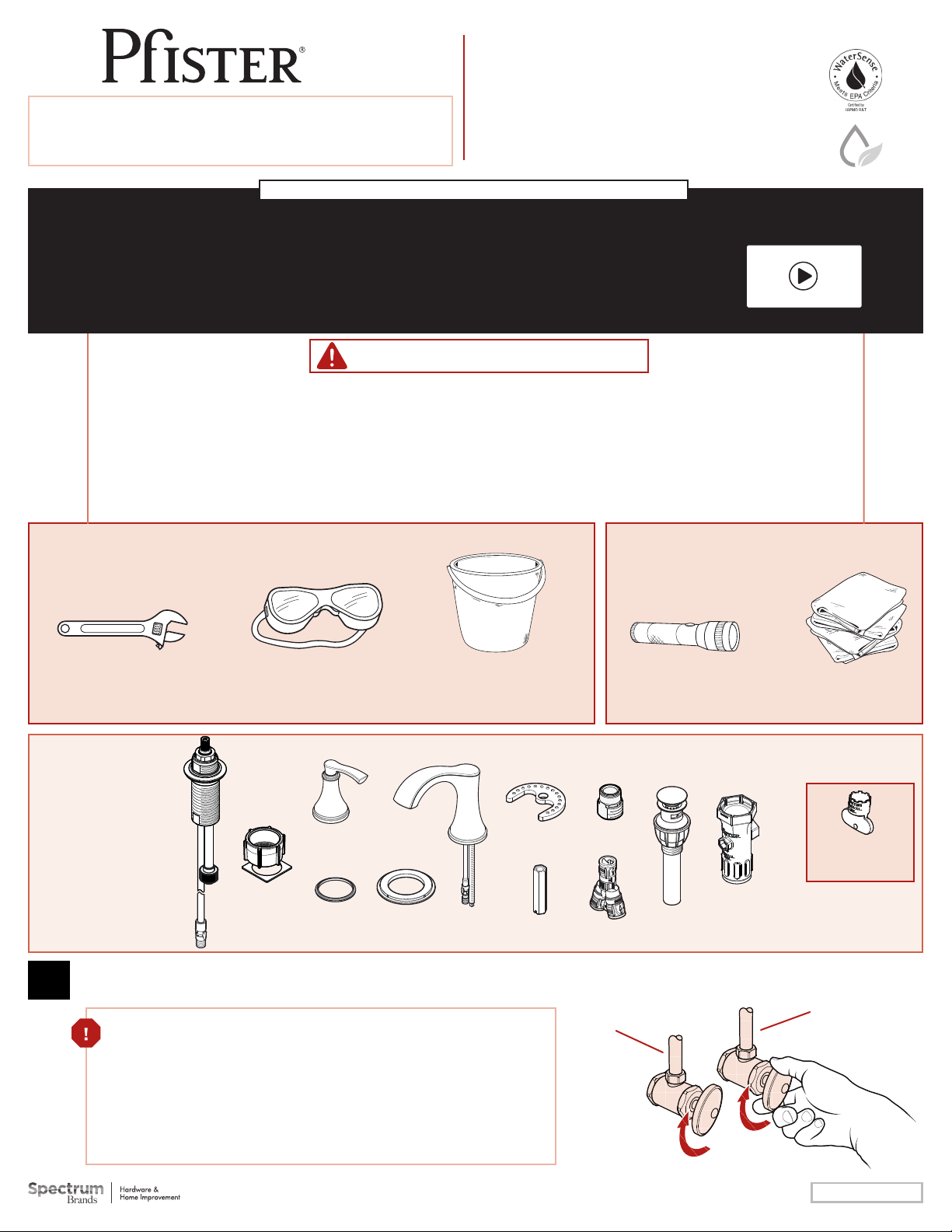

Required Tools
Herramientas necesarias
Outils nécessaires
Additional Helpful Tools
Otras herramientas útiles
Outils supplémentaires utiles
Parts in the Box
Piezas en la caja
Pièces dans la boîte
Copyright © 2018, Pister Inc.
8" - 20" Widespread Faucet
Grifo de largo alcance de 8 a 20 pulgadas
Robinet Élongé de 8 à 20 po
Quick Installation Guide
Guía de instalación rápida
Guide d’installation rapide
Supplied Install Tool
Instalar la herramienta
Outil d'installation fourni
Safety Goggles
Anteojos de seguridad
Lunettes de sûreté
Adjustable Wrench
Llave ajustable
Clé à Mollette
Bucket
Balde
Seau
WARNING / ADVERTENCIA / AVERTISSEMENT
To reduce the risk of injury or property damage, read all instructions before installing product. Wear safety goggles. Product must be installed in
accordance with all state & local plumbing & building codes. This product may take two people to install. Call a professional if you are uncertain about
installing this product.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad. El producto deberá
instalarse de acuerdo con la normativa de plomería y construcción estatal y local. Este producto se puede tomar a dos personas para instalar. Llame a un profesional si
no está seguro sobre cómo instalar este producto.
Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d’installer le produit. Porter des lunettes de sécurité. Le produit doit être
installéen conformité avec tous les codes de construction et de plomberie locaux et de l'état. Ce produit peut prendre deux personnes pour installer. Appelez un
professionnel si vous n’êtes pas certain de la façon d’installer ce produit.
Locate water supply inlets and shut of the water supply valves. These are usually
found under the sink or near the water meter. If you are replacing an existing faucet,
remove the old faucet from the sink and clean the sink surface thoroughly.
Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua.
Generalmente se encuentran debajo del fregadero o cerca del medidor de agua. Si se trata de
un reemplazo de grifo, quite el grifo viejo y limpie completamente la supericie del fregadero.
Recherchez les entrées d'approvisionnement et fermer leurs robinets. Ces robinets se
trouvent généralement sous l'évier ou près du compteur d’eau. Si vous remplacez un robinet
existant, retirez, le vieux robinet et nettoyer soigneusement la surface de l'évier.
Turn O Water Supply •Cierre el suministro de agua •Couper l’alimentation en eau
Hot
Caliente
Chaud
LF-049-AD
Flashlight
Linterna
Lampe-torche
Cloth
Paño de limpieza
Chion
Auden™
K
J (x2)
C (x2)
D (x2)
1256806
Cold
Fría
Froid
F
G
E H L
B (x2)A (X2)
Aerator Tool
Herramienta aireador
Outil d’aérateur

2
2
2A
Valve Installation
Instalación de las válvulas
Montage des valves
The HOT valve, with Red Ring should be
positioned to the left side of the spout.
La válvula del agua CALIENTE, con el anillo rojo,
debe colocarse a la izquierda del surtidor.
La valve d’eau CHAUDE, avec l’anneau rouge,
doit être placée sur le côté gauche du bec.
No Tools Required for This Step
No se necesitan herramientas para este paso
Pas d'outil nécessaire pour cette étape
Location of lats may vary.
Localización de el plano
puede ser diferente.
Localisation de la fente peut
être diférent
x2
2B
Position valve arrow to face sink, this
ensures handle will be aligned.
Posicione la lecha para enfrentar el
fregadero, esto asegura manivela estará
alineada.
Positionnez la lèche pour faire face à l'évier
ce qui assure poignée est aligné.
x2
A (X2)
HOT (RED)
CALIENTE (ROJO)
CHAUD (ROUGE)
A
COLD (BLUE)
FRÍA (AZUL)
FROID (BLEUE)
A

3
3
3A 3B
3C
3D
D
C
Supplied Install Tool
Instalar la herramienta
Outil d'installation fourni
Secure Valve Bodies & Install Handles
Asegurar el cuerpo de la válvula y instale las manijas
Fixez les corps de valve et Installez les poignées
COLD (BLUE)
FRÍA (AZUL)
FROID (BLEUE)
HOT (RED)
CALIENTE (ROJO)
CHAUD (ROUGE)
Use nut with threads up
for decks up to 2" thick.
Utilice la tuerca con rosca
para cubiertas de hasta
51mm de espesor.
Utiliser l'écrou avec iletage
pour les ponts jusqu'à
51mm "d'épaisseur.
Use nut with threads down
for decks up to 11/2 thick.
Utilice la tuerca con rosca
hacia abajo para cubiertas de
hasta 38mm de espesor.
Utiliser l'écrou avec des ils
vers le bas pour les terrasses
jusqu'à 38mm d'épaisseur.
If deck is thicker than 2”, order Valve Extension Kit 900058 / 900059 .
Si la plataforma es más gruesa de 51mm, pida la pieza de repuesto 900058 / 900059.
Si le pont est plus épais que 51mm, commandez le kit d’extension 900058 / 900059.
Before tightening, position
valve so arrow faces the sink.
Antes de apretar, posición
la válvula asi que la lecha
enfrentar el fregadero.
Avant de valve de serrage,
positionner la vanne de sorte
que la lèche dirigée vers le
lavabo.
x2
C (X2) D (X2)
Install Tool
B2
3B
Before inal tightening, be sure that both handles rotate correctly.
As shown.
Antes del apriete inal, asegúrese de que ambas manijas giren correctamente.
Tal como se muestra.
Avant le serrage inal, soyez sûr que les deux poignées basculent correc-
tement. Comme démontré.
B (X2)
B1
B1
B2

4
4
4C4A
Install Spout
Instale el surtidor
Installez le bec
Supplied Install Tool
Instalar la herramienta
Outil d'installation fourni
Bumps face up.
Protuberancias arriba.
Cogne récepteur.
Install Tool
F
EG
H
FE G H

5
5
5A
Hose Connections
Conecciones de la manguera
Connexions des tuyaux
No Tools Required for This Step
No se necesitan herramientas para este paso
Pas d'outil nécessaire pour cette étape
K
5B
5C
5D
K
Check that the connection is secure by pulling down on the spout connector.
Compruebe que la conexión es segura tirando hacia abajo el conector de boquilla.
Assurez-vous que la connexion est sécurisée en tirant le connecteur de la buse.
Click
Click
Cliquez
Check that connections are secure
by pulling down on the tubes while
avoiding buttons. They should not
come o the spout connector.
Compruebe que las conexiones estén
aseguradas tirando abajo de los tubos
evitando botones. No deben salir de la
conexión del surtidor.
Vériiez que les connexions sont
sécurisées en tirant vers le bas les tubes
en évitant les leviers. Ils ne doivent pas
laisser la connexion bec.
5E
Click
Click
Cliquez

6
6
6F
6E
Adjustable Wrench
Llave ajustable
Clé à Mollette
Supplied Install Tool
Instalar la herramienta
Outil d'installation fourni
COLD
FRÍA
FROID
HOT
CALIENTE
CHAUD
Quick Install ™
Tool
Water supply
line
línea de suminis-
tro del agua
Ligne d'appro-
visionnement
en eau
Hot & Cold
Caliente y fría
Chaud et froid
x2
Hand Tighten
Apriete con la mano
Serrez manuellement
x2
Hot & Cold
Caliente y fría
Chaud et froid
x2
Water supply line
línea de suministro
del agua
Ligne d'approvision-
nement en eau
J
AJ (x2)
6A
6B
6D
Bucket
Balde
Seau
Connect Water Supply Lines
Conecte las tuberías de suministro de agua
Raccorder les conduites d’alimentation en eau
Water Supply Lines not included. Please consult manufacturer and/or its instructions for the correct method of installation of supply lines &
ittings.
IM PORTANT: Incorrect application of supply lines and ittings may result in the failure or leak of the supply lines and itting.
Las tuberías de suministro de agua no están incluidas. Consulte por favor el fabricante y/o sus instrucciones para el método correcto de instalación de líneas
de suministro y de guarniciones.
IMPORTANTE: El uso incorrecto de líneas de suministro y de guarniciones puede dar lugar a la falta o al escape de las líneas de suministro y de la guarnición.
Les tuyaux d’arrivée d’eau ne sont pas fournis. Veuillez consulter le fabricant et/ou ses instructions pour la méthode correcte d’installation des conduites
d'alimentation en eau et des accessoires.
IMPORTANT: Mauvaise application des lignes d'alimentation et accessoires peut entraîner la défaillance ou la fuite.
COLD
FRÍA
FROID
HOT
CALIENTE
CHAUD
Turn O Water Supply
Cierre el suministro de agua
Couper l’alimentation en eau
Flush Lines
Enjuagar las Líneas
Rincer les Lignes
Point Lines in Bucket
Guiar las Líneas hacia el Balde
Guide les lignes en le Balde
Hot
Caliente
Chaud
Hot
Caliente
Chaud
Cold
Fría
Froid
Turn On Water
Active el suministro de agua
Ouvrez l’ea u
Allow water to run for at
least 30 seconds.
Deje correr el agua durante
al menos 30 segundos.
Permettez à l'eau couler
au moins 30 secondes.
30
sec
6C
Cold
Fría
Froid
J

7
7
7A
7D
7B
7E
7C
Prepare & Install Push & Seal™Drain
Prepare y instale cuerpo de drenaje Push & Seal™
Préparez & installez le corps de drainage Push & Seal™
No Tools Required for This Step
No se necesitan herramientas para este paso
Pas d'outil nécessaire pour cette étape
Disassemble Pop-Up
Desensamble el cuerpo de drenaje
Démontez le corps de drainage
Connect to Drain
Conexión al desagüe
Branchez au drainage
Push to Activate
Empuje para Activar
Poussez por Activer
Align logo to sink
Alinee la insignia con el
fregadero
Alignez le logo sur l'évier
Clean excess debris.
Limpie el exceso de
escombros.
Nettoyer les excédents
de débris.
Partially thread drain
body to sink.
Rosque parcialmente el
cuerpo de drenaje en el
fregadero.
Filetez partiellement le
corps de drainage dans
l'évier.
Save Components.
Reserve los componentes.
Conservez les composants.
Firmly hand tighten nut
(L4).
La mano aprieta irmemente
la tuerca (L4).
Fermement la main serrent
l’écrou (L4).
Drain
Desagüe
Drainage
L
L2
L
L2
L3
L4
L3
L4
L4
L

8A
8D
8B
8C
Turn On Water & Conirm Proper Installation
Active el suministro de agua y conirme que la instalación está adecuadamente efectuada
Ouvrez l’eau et conirmez que l’installation est correcte
8
Hand Tighten
Apriete con la mano
Serrez manuellement
Open Slowly
Abra lentamente
Ouvrez lentement
Remove Aerator
Retire el aereador
Retirez l'aérateur
Turn On Water Supply
Abra el suministro de agua
Ouvrez l’alimentation en eau
Reinstall Aerator
Reinstale el aereador
Réinstallez l'aérateur
Turn On Faucet
Active el grifo
Ouvrez le robinet
Check for leaks above and below the sink.
Revise si hay fugas encima y debajo del fregadero.
Assurez-vous qu’il n’y a pas de fuite au dessus ou au
dessous du lavabo.
Hot
Caliente
Chaud
Cold
Fría
Froid
Allow hot & cold water to run for at least 15 seconds each.
Deje correr el agua caliente y fría durante al menos 15 segundos cada una.
Laissez couler l’eau chaude et l’eau froide pendant au moins 15 secondes.
15
sec
Open
Abierta
Ouverte
For Additional Installation Help:
Para la instalación adicionales de ayuda:
Pour les aides supplémentaires à l’installation:
1800PFAUCET (7328238)
pisterfaucets.com
Cold
Fría
Froid
Hot
Caliente
Chaud
Open
Abierta
