Pfister EAlea GT529-EA User manual

447960200
February 20, 2015
Installation Support • Soporte de instalación • Support d’installation
Personal Assistance, Product Specs, &
“How-to” Questions:
Asistencia personal, especificaciones del
producto y preguntas sobre “cómo hacerlo”:
Aide personnelle, spécifications du produit
et questions « pratico-pratiques » :
1800PFAUCET (7328238)
pisterfaucets.com/support
Installation Videos Available
Videos de instalación a disposición
Vidéos d’installation disponibles
pisterfaucets.com/videos
Copyright © 2015, Pfister™ Inc.
To reduce the risk of injury or property damage, read all instructions before installing product. Wear safety goggles. Product must be installed in
accordance with all state & local plumbing & building codes. Call a professional if you are uncertain about installing this product.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad. El producto deberá
instalarse de acuerdo con la normativa de plomería y construcción estatal y local. Llame a un profesional si no está seguro sobre cómo instalar este producto.
Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d’installer le produit. Portez des lunettes de sécurité. Il faut installer
le produit en respectant tous les codes de construction et de plomberie locaux et d’état. Appelez un professionnel si vous n’êtes pas certain de la façon
d’installer ce produit.
Pull-Down Kitchen Faucet
Grifo Con Ducha Desmontable Para La Cocina
Branchement Robinet De Cuisine
1
LM
Flashlight
Linterna
Lampe De Poche
Cloth
Paño de limpieza
Chion
Additional Helpful Tools
Otras herramientas útiles
Outils supplémentaires utiles
Adjustable Wrenches
Llaves ajustables
Clés à mollette
Safety Goggles
Anteojos de seguridad
Lunettes de sûreté
Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips
Required Tools
Herramientas necesarias
Outils nécessaires
E (x2)

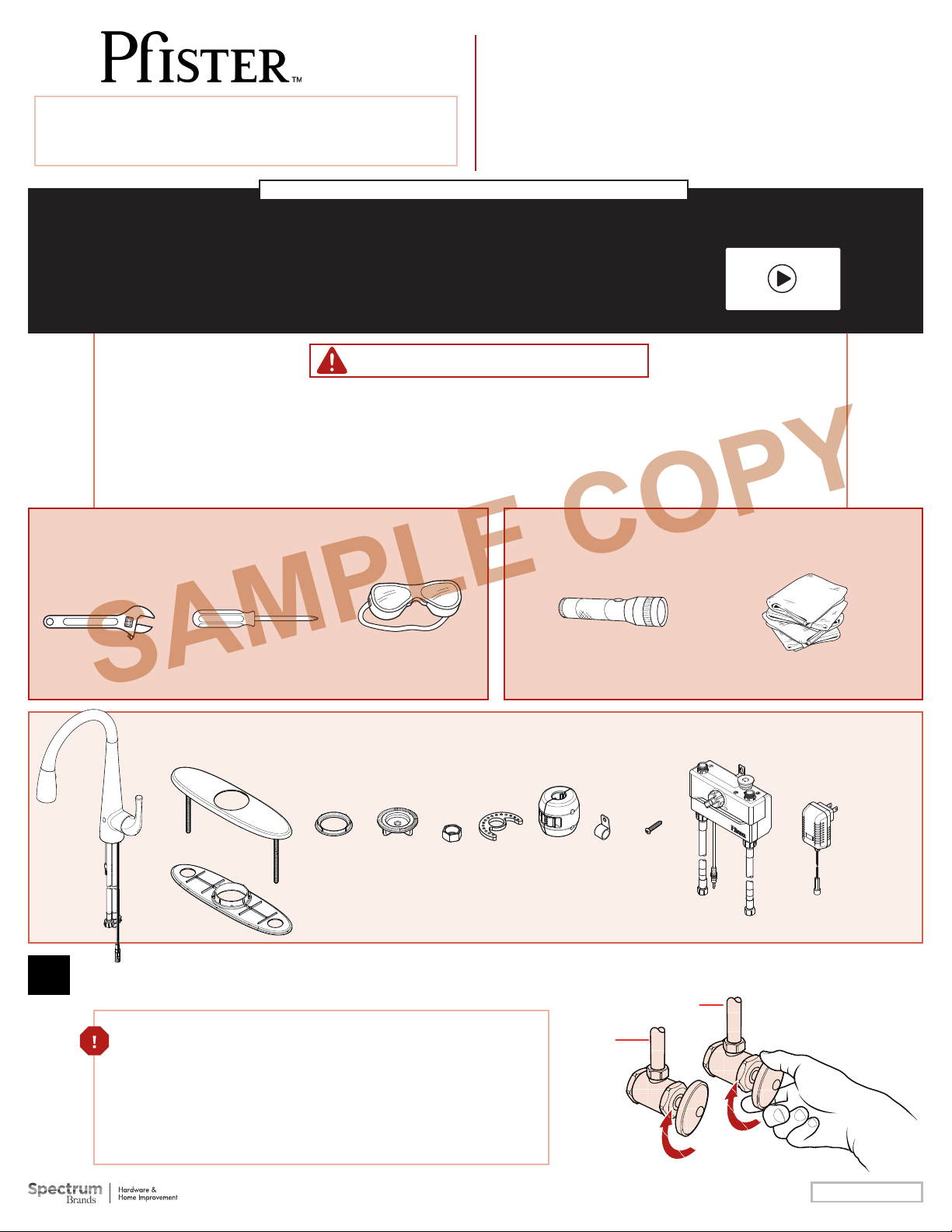

Quick Installation Guide
Guía de Instalación Rápida
Guide d’Installation Rapide

Locate water supply inlets and shut of the water supply valves. These are usually
found under the sink or near the water meter. If you are replacing an existing faucet,
remove the old faucet from the sink and clean the sink surface thoroughly.
Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua.
Generalmente se encuentran debajo del fregadero o cerca del medidor de agua. Si se trata de
un reemplazo de grifo, quite el grifo viejo y limpie completamente la supericie del fregadero.
Recherchez les entrées d'approvisionnement et fermer les robinets. Ces robinets se
trouvent généralement sous l'évier ou près du compteur d’eau. En cas de remplacement
d’un robinet existant, retirez le de l'évier et nettoyer soigneusement la surface de ce dernier.
Turn O Water Supply •Cierre el suministro de agua •Couper l’alimentation en eau
Hot
Caliente
Chaud
Cold
Fría
Froid
EAlea™
GT529EA
A
D
C
B
F G HJ
1104412
WARNING / ADVERTENCIA / AVERTISSEMENT
K (x4)
SAMPLE COPY

2
2A
2Prepare faucet for installation
Prepare el grifo para la instalación
Préparez le robinet pour l'installation
No Tools Required for This Step
No se necesitan herramientas para este paso
Pas d'outil nécessaire pour cette étape
2B
Remove and save for step 4B.
Quite y ahorre para el paso 4B.
Enlevez et économisez pour
l'étape 4B.
Disassembly and hose removal
Desmontaje y la eliminación de la manguera
Démontage et l'enlèvement du tuyau
A
A2
Remove pull-out hose and save for
step 6A
Quite la manguera de extracción y salva
para el paso 6A
Retirer le tuyau d'aspiration et
économiser pour l'étape 6A

3
3
3A
No Tools Required for This Step
No se necesitan herramientas para este paso
Pas d'outil nécessaire pour cette étape
OPTION 1: Install Spout without Deckplate
OPCIÓN 1: Instalación de el surtidor sin la placa de cubierta
OPTION 1 : Installez le bec sans la plaque de couverture
B3
A
D
AD
Check for sharp edges on mounting
holes before inserting hoses.
Compruebe para saber si hay ilos en los
agujeros de montaje antes de insertar las
mangueras.
Vériiez les bords pointus sur des trous de
montage avant d'insérer des tuyaux.

4
3
3A
3B
E
No Tools Required for This Step
No se necesitan herramientas para este paso
Pas d'outil nécessaire pour cette étape
OPTION 2: Install Spout with Deckplate
OPCIÓN 2: Instalación de el surtidor con la placa de cubierta
OPTION 2 : Installez le bec avec la plaque de couverture
AB
B3
B
B3
A
B3
C
Careful not to pinch wires
Cuidado de no pellizcar los cables
Veillez à ne pas pincer les ils
Check for sharp edges on
mounting holes before
inserting hoses.
Compruebe para saber si
hay ilos en los agujeros de
montaje antes de insertar las
mangueras.
Vériiez les bords pointus sur
des trous de montage avant
d'insérer des tuyaux.
C
B
E (x2)

5
4Secure Faucet
Asegure el grifo
Fixez le robinet
4B4A
From Step 2.
Desde el paso 2.
De l’étape 2.
B3
A2
Replace nut removed from step 2B,
hand tighten.
Substituya la tuerca quitada del paso 2B,
mano aprietan.
Remplacez l'écrou enlevé de l'étape 2B,
main serrent.
A2GF
B3
G
B3
F
Bumps face up.
Topa cara arriba.
Cogne récepteur.
Adjustable Wrench
Llave ajustable
Clé â mollette

6

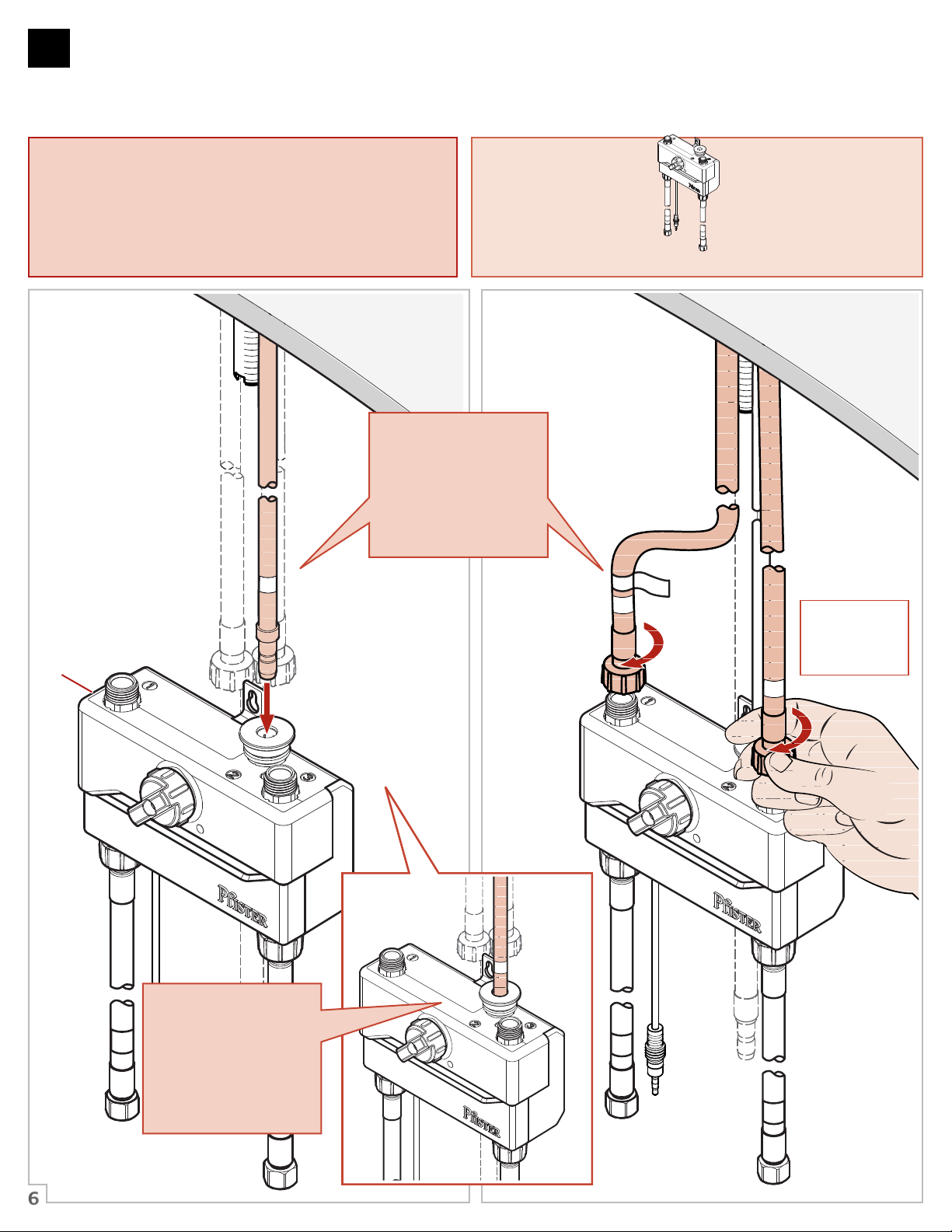

5Install Control Box
Instale la Caja de Control
Installez la Boîte de Commande
5A 5B
L
2
3
1
No Tools Required for This Step
No se necesitan herramientas para este paso
Pas d'outil nécessaire pour cette étape
B3
L
Match numbered hoses to
numbers on Control Box
Fósforo encima de las
mangueras numeradas con los
números en la caja de control
Faites correspondre les tuyaux
numérotés avec les numéros
sur le boîtier de commandea
Hand Tighten
Apriete a Mano
Serrer à la Main
2
To remove, push green cap
down and pull hose out
Para quitar, presione el tapón
verde hacia abajo y tire la
manguera
Pour la retirer, appuyez sur le
bouchon vert et retirez le tuyau

7
5Install Control Box
Instale la Caja de Control
Installez la Boîte de Commande
5D
5D
Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips
K (x3)
L
B3
K
5C
Choose where to install Control Box, either
on back or side wall, careful not to kink lines
Elegir dónde instalar la caja de control,
ya sea en la espalda o la pared lateral, cuidado
de no doblar las líneas
Choisir où installer le boîtier de commande, soit
sur le dos ou sur le mur de côté, veillez à ne pas
plier les lignes
Optional Side Wall Location
Posición Opcional para Pared Lateral
Position Optionnelle à Flanc
x3
Install Control Box with three supplied screws
Instale la Caja de Control con tres tornillos suministrados
Installez la Boîte de Commande avec trois vis fournies

8
6A 6C
5
5
B3
L
6
Hex Wrench
Llave hexagonal
Clé hexagonale

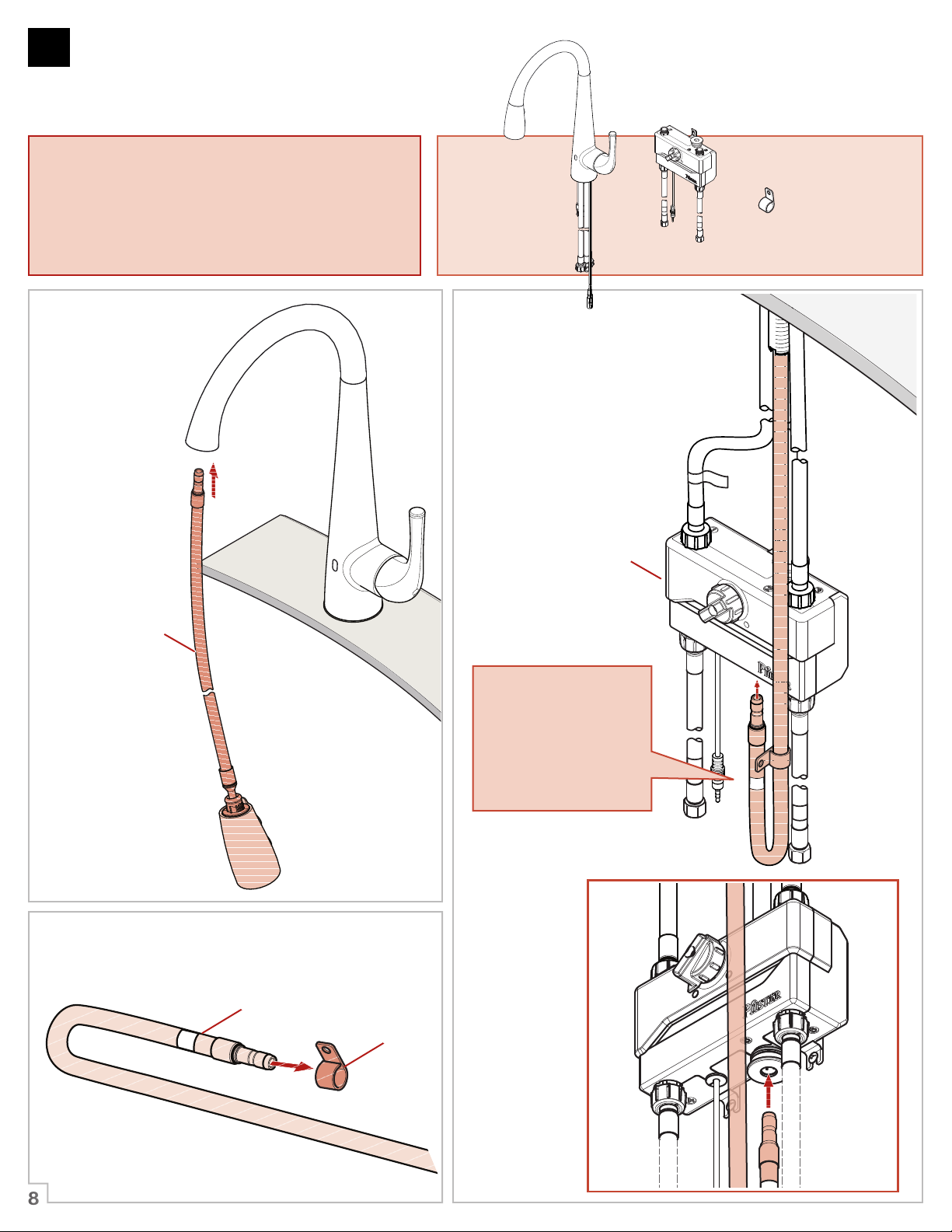

Install Hose
Instale la Manguera
Installez le Tuyau
No Tools Required for This Step
No se necesitan herramientas para este paso
Pas d'outil nécessaire pour cette étape
B3
A1
6B
5
Reinstall Hose
Vuelva a Instalar la Manguera
Réinstaller Tuyau
Slide on Clip
Deslice el Clip
Glisser sur Clip
B3
J
B3
A1
Match numbered hose to
number on Control Box
Fósforo encima de la
manguera numerada con los
número en la caja de control
Faites correspondre le tuyau
numéroté avec les numéro sur
le boîtier de commandea
J
A
L

9
7
Hex Wrench
Llave hexagonal
Clé hexagonale
7A 7B 7C
7D
Install weight
Instale el Peso
Installez le Poids
No Tools Required for This Step
No se necesitan herramientas para este paso
Pas d'outil nécessaire pour cette étape
H
B3
H
J
K
Install Weight
on locator tape
Instale Peso en
cinta localizador
Installez poids
sur la bande de
repérage
JK (x1)
Attach Clip to wall with provided screw
Conecte el Clip a la pared con los tornillos previsto
Connectez la Pince au mur avec les vis fournies

10
8A
Install Battery Box
Instale la Caja de la Batería
Installez la Cas de la Batterie
No Tools Required for This Step
No se necesitan herramientas para este paso
Pas d'outil nécessaire pour cette étape
8
M
A
M
M1
A4

11
8B
AL
Connect Wires
Conexión de los Cables
Raccorder les Fils
No Tools Required for This Step
No se necesitan herramientas para este paso
Pas d'outil nécessaire pour cette étape
8
L1
L
A3
Press irmly into place until
ORing is completely covered
Presione irmemente en su lugar
hasta ORing está completamente
cubierta
Appuyez fermement en place
jusqu'à ce que le joint torique est
entièrement recouvert
ORing

12
9
No Parts Required for This Step
No se necesitan piezas para este paso
Aucune pièce nécessaire pour cette étape
9A
Hot water supply line connects to left inlet
indicated by red tag.
Cold water supply line connects to right
inlet indicated by blue tag.
NOTE: Incorrect application of supply lines
and ittings may result in the failure or leak
of the supply lines and itting.
La línea de suministro de la agua caliente
conecta con la entrada izquierda indicada por
la etiqueta rojo.
La línea de suministro de la agua fría conecta con
la entrada derecha indicada por la etiqueta azul.
NOTA : El uso incorrecto de líneas de suministro
y de guarniciones puede dar lugar a la falta o
al escape de las líneas de suministro y de la
guarnición.
La canalisation d'alimentation d'eau chaude se
relie à l'admission gauche indiqué par l'étiquette
rouge.
La canalisation d'alimentation d'eau froide se relie
à l'admission droite indiqué par l'étiquette bleue.
REMARQUE : L’application incorrecte des
canalisations et des garnitures d’alimentation
peut avoir comme conséquence l’échec ou
la fuite des canalisations et de l’ajustage de
précision d’alimentation.
3/8 inch female connection. Adapter
may be required (not supplied).
Conexión de la hembra de 3/8 pulgada.
El adaptador puede ser requerido (no
proveído).
Reccordement de femelle de 3/8 pouce.
L'adapteur peut être exigé (non fourni).
x2
Adjustable Wrenches
Llaves ajustables
Clés â mollette
Connect Water Supply Lines
Conecte las tuberías de suministro de agua
Raccorder les conduites d’alimentation en eau

13
10
11
11C11A 11B
Allow full hot & full cold water to run for at
least 15 seconds each.
Deje correr el agua caliente y fría durante al
menos 15 segundos cada una.
Permettez à l'eau chaude et l'eau froide de
couler au moins 15 secondes chacun.
15
sec
Turn On Water & Conirm Proper Installation
Active el suministro de agua y conirme que la instalación está adecuadamente efectuada
Ouvrez l’eau et conirmez que l’installation est correcte
Check for leaks above and below the sink.
Revise si hay fugas encima y debajo del fregadero
Vériiez s'il y a des fuites au dessus ainsi qu'au dessous
de l'évier.
Flush the faucet before using
Limpie el grifo con un chorro de agua antes de usar
Rincez le robinet avant utilisation
No Parts Required for This Step
No se necesitan piezas para este paso
Pas de pièce nécessaire pour cette étape
Cold
Fría
Froid
Hot
Caliente
Chaud
Open
Abierta
Ouvert

14
12
For Additional Installation Help:
Para la instalación adicionales de ayuda:
Pour aider à l’installation supplémentaires:
1800PFAUCET (7328238)
pisterfaucets.com
Faucet Functions
Funciones del grifo
Fonctions du robinet
To activate the spray mode, depress lower button.
To return to steam mode, quickly depress upper button.
To pause in either mode, depress and hold upper button.
Note: The faucet will always turn on in stream mode.
Para activar el modo de rociado, presione el botón inferior. Para volver al modo de vapor, rápidamente oprima el botón
superior. Para hacer una pausa en los modos, presione y mantenga presionado el botón superior.
Nota: El grifo siempre se enciende en modo de lujo.
Pour activer le mode de pulvérisation, appuyez sur le bouton ci-dessous. Pour revenir à la vapeur, appuyez rapidement
sur le bouton du haut. En mode de pause, appuyez et maintenez le bouton du haut.
Remarque : Le robinet est toujours sous tension en mode lux.
Hot
Caliente
Chaud
Cold
Fría
Froid

15
Surface Cleaning
Simply use only a damp cloth to wipe clean and blot dry with a soft towel.
Use of polish, detergents or harsh abrasives may cause damage and can
void your warranty.
Frequently Asked Questions
Q: How do I change the temperature in electronic mode?
A: To adjust the water temperature in touch-free mode, simply turn the
dial on the control box to your desired temperature.
Q: What do I do if the sensor is not responding to my hand motion?
A: Try the following:
•Be sure to motion your hand within 4” of the sensor.
•Faucet may be in Hibernate mode. Hold hand in front of the
sensor for 5 seconds.
•Unplug power and plug it back in.
•Ensure batteries are correctly installed.
•Ensure all connections are fully engaged.

A: Review step 7 in the Quick Installation Guide. Secure hose to cabinet
or wall with hook provided in a higher location ensuring the hose is not
hitting the base of the cabinet.

A: Yes. Use appropriately sized drywall anchors (not provided) with the
provided screws.
General Care & Maintenance
Limpieza de la supericie
Simplemente use solo un paño húmedo para limpiar y seque con una toalla
suave. El uso de pulimento, detergente o abrasivos fuertes puede ocasionar
daños y anular su garantía.
Preguntas más frecuentes

R: Para ajustar la temperatura del agua en la modalidad que no requiere
de contacto, simplemente gire la esfera de la caja de control a la
temperatura deseada.
P: ¿Qué hago si el sensor no está respondiendo al movimiento de mi mano?
R: Pruebe lo siguiente:
•Mueva su mano a una distancia entre 1” (2.5 cm) y 4” (10.2 cm) del
sensor.
•El grifo puede estar en la modalidad de Hibernate (hibernación).
Coloque la mano frente al sensor durante 5 segundos.
•Desenchufe y vuelva a enchufar.
•Compruebe que las baterías estén adecuadamente instaladas.
•Compruebe que todas las conexiones estén totalmente insertadas.

R: Revise el paso 7 de la Guía de instalación rápida. Fije la manguera al
gabinete o a la pared con el gancho que se suministra en una ubicación
más alta y compruebe que la manguera no esté en contacto con la base
del gabinete.

R: Sí. Use los tarugos del tamaño adecuado para los paneles de yeso (no
se suministran) con los tornillos que se incluyen.
Mantenimiento y cuidado general
Nettoyage de la surface
Utilisez simplement un chion humide pour essuyer et séchez avec un
linge doux. L’utilisation de polis, de détergents ou d’abrasifs agressifs peut
endommager le robinet.
Foire aux questions

R : Pour régler la température de l’eau en mode mains libres, il suit de
tourner le cadran sur le boîtier de contrôle à votre température désirée.

main?
R: Essayez les choses suivantes:
•Assurez-vous que le mouvement de votre main est entre 2,5 cm et 10
cm (1 po et 4 po) du capteur.
•Le robinet est peut être en mode de Hibernate. Tenez votre main
devant le capteur pendant 5 secondes.
•Débranchez l’alimentation et rebranchez-la.
•Assurez-vous que les piles sont installées correctement.
•Assurez-vous que les connections sont bien enclenchées.

R : Révisez l’étape 7 du Guide d’installation rapide. Fixez le tuyau à
l’armoire ou au mur avec le crochet fourni à un emplacement plus haut
pour vous assurer que le tuyau ne touche pas le bas de l’armoire.

R : Oui. Utilisez des ancrages pour cloison sèche de taille appropriée
(non incluses) avec les vis fournies.

R: Le capteur reste allumé pendant 1 minute, plutôt que de clignoter
qu’une seule fois comme à l’habitude.
Entretien général

Installation Troubleshooting • Solución de Problemas de Instalación • Dépannage de l'installation
After installation, if Sensor
isn't working, check the
connection. White O-ring

Después de la instalación, si el
sensor no funciona, compruebe
la conexión. El O-ring Blanco
debe estar completamente
cubierta.
Après l'installation, si le capteur
ne fonctionne pas, vériiez la
connexion. Le joint torique
blanc doit être complètement
recouverte.
SAMPLE COPY
