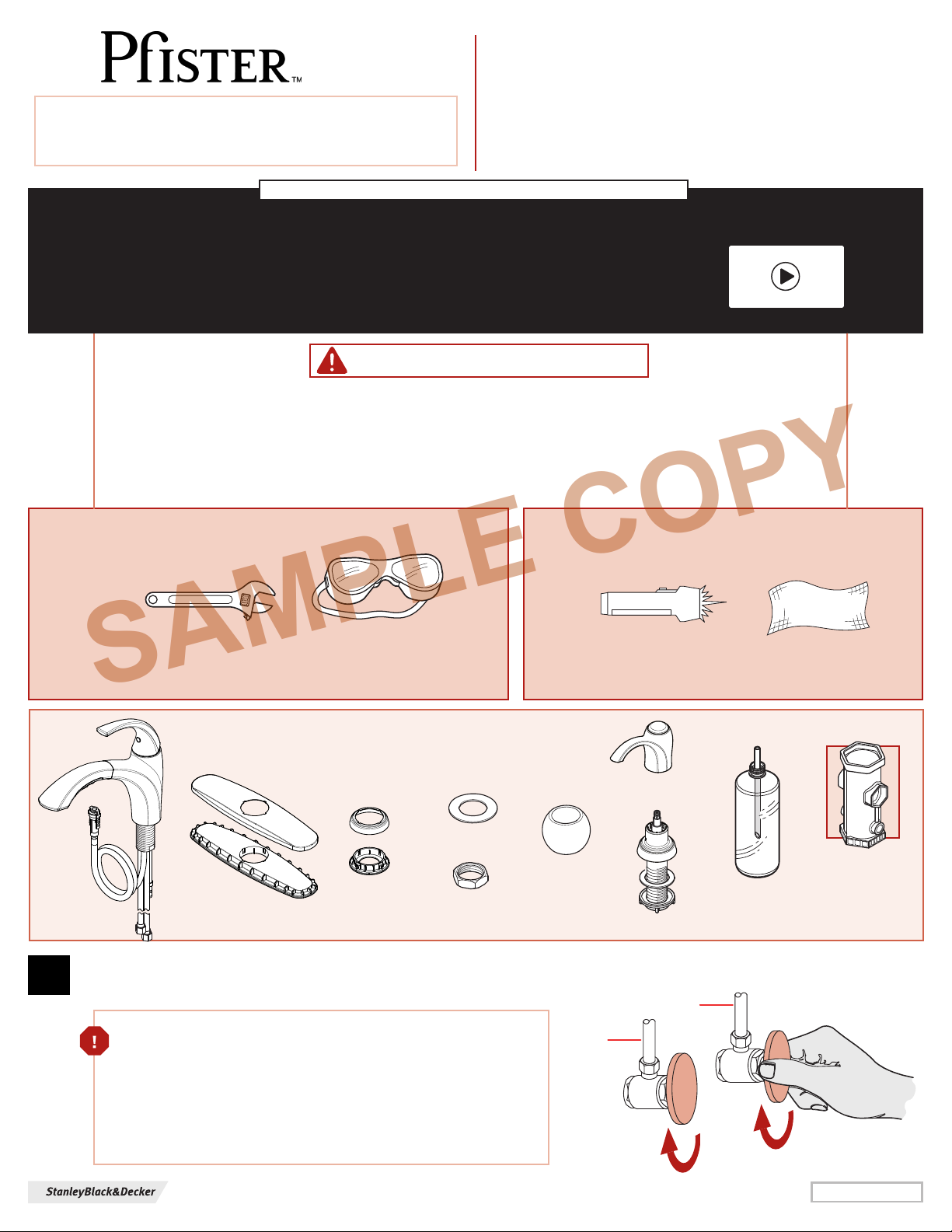

Pfister Selia F-534-PSL User manual

Copyright © 2012, Pfister™ Inc. 401380200
August 3, 2012
Installation Support • Soporte de instalación • Support d’installation
Personal Assistance, Product Specs, &
“How-to” Questions:
Asistencia personal, especificaciones del
producto y preguntas sobre “cómo hacerlo”:
Aide personnelle, spécifications du produit
et questions « pratico-pratiques » :
1800PFAUCET (7328238)
pisterfaucets.com/support
Installation Videos Available
Videos de instalación a disposición
Vidéos d’installation disponibles
pisterfaucets.com/videos
Pull-Out Kitchen Faucet
Grifo Con Ducha Desmontable Para La Cocina
Branchement Robinet De Cuisine
1
Safety Goggles
Anteojos de seguridad
Lunettes de sûreté
Flashlight
Linterna
Lampe De Poche
Cloth
Paño de limpieza
Chion
Adjustable Wrenches
Llaves ajustables
Clés à mollette
Quick Installation Guide
Guía de instalación rápida
Guide d’Installation Rapide
Selia™
F-534-PSL
Required Tools
Herramientas necesarias
Outils nécessaires
Additional Helpful Tools
Otras herramientas útiles
Outils supplémentaires utiles
Parts in the Box • Piezas en la caja • Pieces dans la boîte
Locate water supply inlets and shut of the water supply valves. These are usually
found under the sink or near the water meter. If you are replacing an existing faucet,
remove the old faucet from the sink and clean the sink surface thoroughly.
Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua.
Generalmente se encuentran debajo del fregadero o cerca del medidor de agua. Si se trata de
un reemplazo de grifo, quite el grifo viejo y limpie completamente la supericie del fregadero.
Recherchez les entrées d'approvisionnement et fermer les robinets. Ces robinets se
trouvent généralement sous l'évier ou près du compteur d’eau. En cas de remplacement
d’un robinet existant, retirez le de l'évier et nettoyer soigneusement la surface de ce dernier.
Turn O Water Supply •Cierre el suministro de agua •Couper l’alimentation en eau
To reduce the risk of injury or property damage, read all instructions before installing product. Wear safety goggles. Product must be installed in
accordance with all state & local plumbing & building codes. Call a professional if you are uncertain about installing this product.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad. El producto deberá
instalarse de acuerdo con la normativa de plomería y construcción estatal y local. Llame a un profesional si no está seguro sobre cómo instalar este producto.
Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d’installer le produit. Portez des lunettes de sécurité. Il faut installer
le produit en respectant tous les codes de construction et de plomberie locaux et d’état. Appelez un professionnel si vous n’êtes pas certain de la façon
d’installer ce produit.
Hot
Caliente
Chaud
Cold
Fría
Froid
J
A
D
C
B
E
F
G
EO7968F
WARNING / ADVERTENCIA / AVERTISSEMENT
H
Quick Install™Tool
K
L
SAMPLE COPY

2
2
2A
No Tools Required for This Step
No se necesitan herramientas para este paso
Pas d'outil nécessaire pour cette étape
OPTION 1: Install Spout without Deckplate
OPCIÓN 1: Instalación de el surtidor sin la placa de cubierta
OPTION 1 : Installez le bec sans la plaque de couverture
Remove and save for step 4A.
Quite y guarde para el paso 4A.
Enlevez et économisez pour
l'étape 4A.
Check for no sharp edges on mounting holes
before inserting hoses.
Compruebe no hay ilos en los agujeros de montaje
antes de insertar las mangueras.
Vériiez les bords pointus sur des trous de montage
avant d'insérer des tuyaux.
B3
A
A
D
E
D
E

3
2
2A
No Tools Required for This Step
No se necesitan herramientas para este paso
Pas d'outil nécessaire pour cette étape
OPTION 2: Install Spout with Deckplate
OPCIÓN 2: Instalación de el surtidor con la placa de cubierta
OPTION 2 : Installez le bec avec la plaque de couverture
Remove and save for step 4A.
Quite y guadde para el paso 4A.
Enlevez et économisez pour
l'étape 4A.
A
B
C
B3
B
B3
A
B3
C
Check for no sharp edges on mounting
holes before inserting hoses.
Compruebe no hay ilos en los agujeros de
montaje antes de insertar las mangueras.
Vériiez les bords pointus sur des trous de
montage avant d'insérer des tuyaux.

4
3A
3Secure Faucet
Asegure el grifo
Fixez le robinet
3B
3B
3A
G
F
OPTION 1: without Deckplate
OPCIÓN 1: sin la placa de cubierta
OPTION 1 : sans la plaque de couverture
OPTION 2: with Deckplate
OPCIÓN 2: Con la placa de cubierta
OPTION 2 : Avec la plaque de couverture
Quick Install™Tool
Quick Install ™Tool
Quick Install ™Tool
G
F
G
F

5
4B
4
Hex Wrench
Llave hexagonal
Clé hexagonale
4A
Install weight and re-attach connector to hose
Instale el peso y reate el conectador a la manguera
Installez le poids et rattachez le connecteur au tuyau
No Tools Required for This Step
No se necesitan herramientas para este paso
Pas d'outil nécessaire pour cette étape
From Step 2.
Desde el paso 2.
De l’étape 2.
A1
B3
A1
H
Push up until cannot
pull down.
Empuje para arriba
hasta no puede tirar
hacia abajo.
Poussez vers le haut
jusqu'au au pouvoir
abaisser.
B3
A1
B3
H

6
5
5A
Connect Water Supply Lines
Conecte las tuberías de suministro de agua
Raccorder les conduites d’alimentation en eau
No Parts Required for This Step
No se necesitan piezas para este paso
Aucune pièce nécessaire pour cette étape
Loop & secure if neccessary.
Formar en aro y asegurar en caso que
sea necesario.
La boucle et ixent au besoin.
Hot water supply line connects to left inlet indicated by red clip (tag side).
Cold water supply line connects to right inlet indicated by blue clip.
NOTE: Incorrect application of supply lines and ittings may result in the failure
or leak of the supply lines and itting.
La línea de suministro de la agua caliente conecta con la entrada izquierda indicada por
el clip rojo (lado de la etiqueta).
La línea de suministro de la agua fría conecta con la entrada derecha indicada por el clip azul.
NOTA : El uso incorrecto de líneas de suministro y de guarniciones puede dar lugar a la
falta o al escape de las líneas de suministro y de la guarnición.
La canalisation d'alimentation d'eau chaude se relie à l'admission gauche indiquée par
l'agrafe rouge (côté d'étiquette).
La canalisation d'alimentation d'eau froide se relie à l'admission droite indiquée par l'agrafe
bleue.
REMARQUE : L’application incorrecte des canalisations et des garnitures d’alimentation
peut avoir comme conséquence l’échec ou la fuite des canalisations et de l’ajustage de
précision d’alimentation.
Blue (cold)
Red (hot)
Rojo (caliente)
Azul (frio)
Rouge (froid)
Bleu (chaud)
No Tools Required for This Step
No se necesitan herramientas para este paso
Aucun outil n’est nécessaire pour cette étape
3/8 inch female connection. Adapter
may be required (not supplied).
Conexión hembra de 3/8 de pulgada.
Adaptador puede ser requerido (no
proveído).
Reccordement de femelle de 3/8 pouce.
L'adapteur peut être exigé (non fourni).

7
6D
6
Hex Wrench
Llave hexagonal
Clé hexagonale
6A 6B
Disassemble
Desensamble
Démontez
6C
LIQUID
SOAP
Install Soap Dispenser
Instale el dispensador de jabón
Installer le distributeur de savon
No Tools Required for This Step
No se necesitan herramientas para este paso
Aucun outil n’est nécessaire pour cette étape
K
L2
K1
K3
LI
K2
K2
K2
K4
K3
K1
J
K1
K2
K4
L
J
J

8
7
8
9C
8A 8B
Allow full hot & full cold water to run for at
least 15 seconds each.
Deje correr el agua caliente y fría durante al
menos 15 segundos cada una.
Permettez à l'eau chaude et l'eau froide de
couler au moins 15 secondes chacun.
15
sec
Turn On Water & Conirm Proper Installation
Active el suministro de agua y conirme que la instalación está adecuadamente efectuada
Ouvrez l’eau et conirmez que l’installation est correcte
Check for leaks above and below the sink.
Revise si hay fugas encima y debajo del fregadero
Vériiez s'il y a des fuites au dessus ainsi qu'au dessous
de l'évier.
Flush the faucet before using
Limpie el grifo con un chorro de agua antes de usar
Rincez le robinet avant utilisation
No Parts Required for This Step
No se necesitan piezas para este paso
Pas de pièce nécessaire pour cette étape
Cold
Fría
Froid
Hot
Caliente
Chaud
Open
Abierta
Ouvert
Remove spray head before
opening as shown in step 8B.
Quite la cabeza del rociador antes
de abrir según las indicaciones del
paso 8B.
Enlevez la tête de jet avant de
s'ouvrir suivant les indications
de l'étape 8B.

9
Faucet Functions
Funciones del grifo
Fonctions du robinet
Soap Dispenser
Dispensador de jabón
Distributeur de savon
To activate the spray mode, press button
as shown. By toggling the button, the
water mode will change between spray
and stream while the faucet is in operation.
Note: The faucet will always turn on in
stream mode.
Para activar el modo de aplicación, oprima el
botón como se muestra. Al activar el botón, el
modo de agua va a cambiar entre rociado y lujo,
mientras que el grifo está abierto.
Nota: El grifo siempre se enciende en modo
de lujo.
Pour activer le mode de pulvérisation, appuyez
sur le bouton comme indiqué. En cliquant sur
le bouton, le mode de l'eau va changer entre
pulvérisation et écoulement tandis que le
robinet est en fonctionnement.
Remarque : Le robinet est toujours sous tension
en mode lux.
Hot
Caliente
Chaud
Press
Presione
Pressez
Cold
Fría
Froid

For Additional Installation Help:
Para adicional ayuda:
Pour aider à l’installation supplémentaires:
1800PFAUCET (7328238)
pisterfaucets.com
SAMPLE COPY
