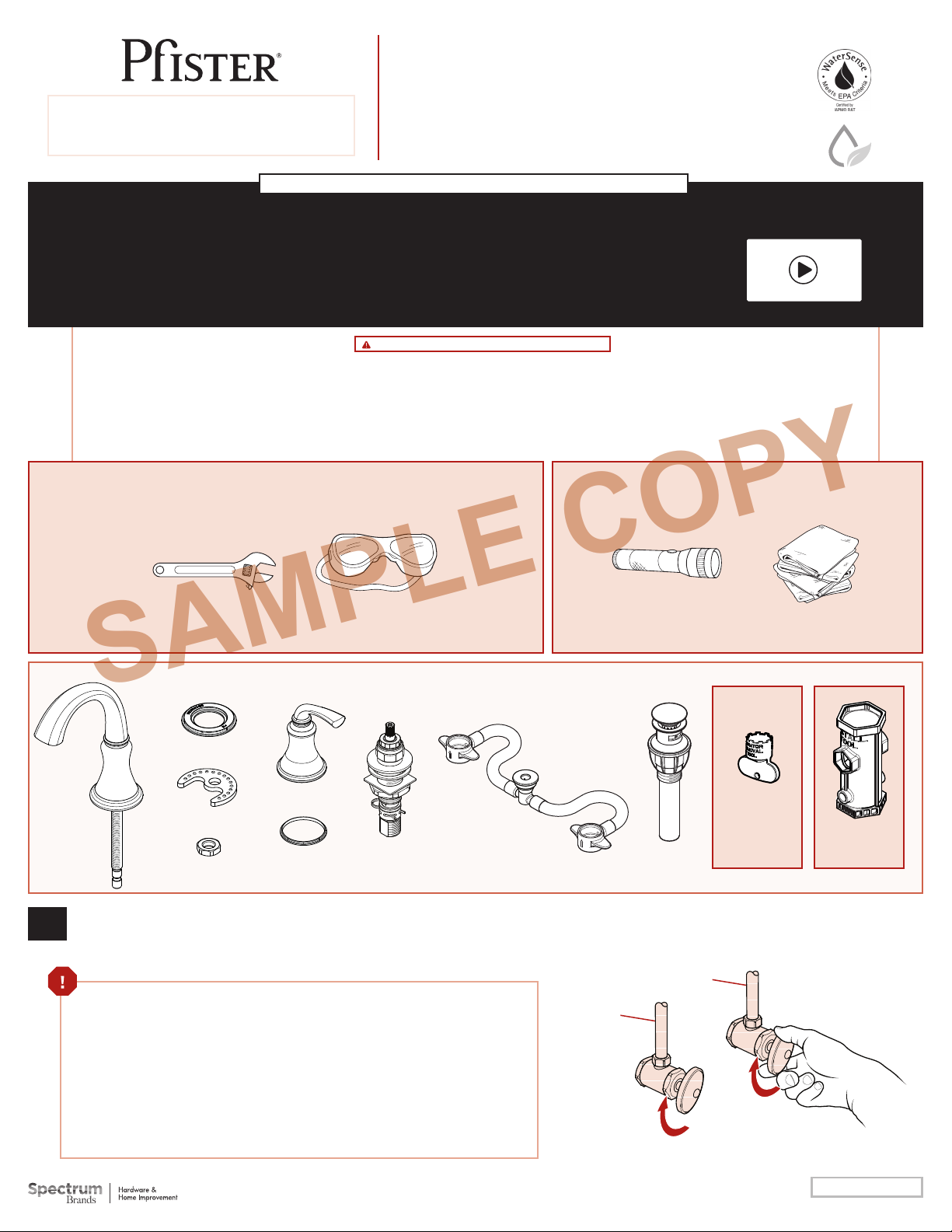

Pfister Solita LF-049-SO User manual

To reduce the risk of injury or property damage, read all instructions before installing product. Wear safety goggles. Product must be installed in accordance
with all state & local plumbing & building codes. Call a professional if you are uncertain about installing this product.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad. El producto deberá
instalarse de acuerdo con la normativa de plomería y construcción estatal y local. Llame a un profesional si no está seguro sobre cómo instalar este producto.
Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d’installer l’appareil. Porter des lunettes de sécurité. Il faut installer l’appareil en
respectant tous les codes de construction et de plomberie locaux et d’État. Appelez un professionnel si vous n’êtes pas certain de la façon d’installer cet appareil.
WARNING / ADVERTENCIA / AVERTISSEMENT
Installation Support • Soporte de instalación • Support d’installation
Installation Videos Available
Videos de instalación a disposición
Vidéos d’installation disponibles
Required Tools
Herramientas necesarias
Outils nécessaires
Additional Helpful Tools
Otras herramientas útiles
Outils supplémentaires utiles
Turn O Water Supply •Cierre el suministro de agua •Couper l’alimentation en eau
Locate water supply inlets and shut o the water supply valves. These are usually
found under the sink or near the water meter. If you are replacing an existing faucet,
remove the old faucet from the sink and clean the sink surface thoroughly.
Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua.
Generalmente se encuentran debajo del fregadero o cerca del medidor de agua. Si se
trata de un reemplazo de grifo, quite el grifo viejo y limpie completamente la supericie del
fregadero.
Repérer les arrivées d’eau et fermer leurs robinets. Ces robinets se trouvent généralement
sous le lavabo ou à côté du compteur d’eau. En cas de remplacement d’un robinet existant,
le déposer du lavabo et nettoyer soigneusement la surface de ce dernier.
Hot
Caliente
Chaud
Cold
Fría
Froid
1
pisterfaucets.com/videos
October 10, 2018
Quick Installation Guide
Guía de instalación rápida
Guide d’installation rapide
8” Widespread
Grifería de largo alcance de 8”
Entraxe de 8 po.
Personal Assistance, Product Specs, &
“How-to” Questions:
Asistencia personal, especiicaciones del
producto y preguntas sobre “cómo hacerlo”:
Aide personnelle, spéciications du produit
et questions « pratico-pratiques » :
1800PFAUCET (7328238)
pisterfaucets.com/support
Flashlight
Linterna
Lampe De Poche
Cloth
Paño de limpieza
Chion
Copyright © 2018, Pister Inc.
Quick Install™
Tool
Parts in the Box • Piezas en la caja • Pieces dans la boîte
A
J
493800200
E (x2)
F (x2)
D
C
B
Adjustable Wrench
Llave ajustable
Clé réglable
Safety Goggles
Anteojos de seguridad
Lunettes de sûreté
G (x2)
LF049SO
Solita™
Aerator Tool
Herramienta
para el aireador
Outil d’aérateur
H
1277305
SAMPLE COPY

2
Prepare & Install Valve Bodies
Prepare e instale los cuerpos de la válvula
Préparez et installez les vannes
2
2A Disassemble Valves
Desensamble las válvulas
Démontez les valves
Hot & Cold
Caliente y fría
Chaud et froid
x2
2C
Quick Install ™
Tool
2B
2D
G4
G5
G (x2)
Red (Hot)
Rojo (caliente)
Rouge (chaud)
Blue (Cold)
Azul (fría)
Bleu (froid)
Temporarily place handles onto stems
to align the levers. DO NOT use handles
to tighten valve.
Coloque temporalmente las manijas en
los vástagos para alinear las palancas. NO
utilice las manijas para apretar la válvula.
Placer temporairement les poignées sur
les tiges pour aligner les leviers. NE PAS
utiliser les poignées pour serrer la valve.
G4
G5
G6
G3
G2
G1 (x2) G6 (x2)
Save for Step 5.
Reserve para el paso 5.
Conservez pour l’étape 5.
Before inal tightening, be sure that both handles rotate correctly. As shown.
Antes del apriete inal, asegúrese de que ambas manijas giren correctamente. Tal como se muestra.
Avant le serrage inal, soyez sûr que les deux poignées basculent correctement. Comme démontré.
Adjustable Wrench
Llave ajustable
Clé réglable
G1
Quick Install™
Tool

3
3A 3B
Install Handles & Spout
Instale las manijas y el surtidor
Installez las poignées et le bec
3
3C
A
C
E
Make sure that the bumps on the metal washer (C) are
facing up. Be sure the spout body (A) is centered & facing
forward.
IMPORTANT: DO NOT OVERTIGHTEN.
Cerciórese que las protuberancias de la arandela metálica (C)
estén orientadas hacia arriba. Cerciórese que la estructura
del surtidor (A) esté centrada y orientada hacia adelante.
IMPORTANTE: NO APRIETE EXCESIVAMENTE.
Vériiez que les bosses sur la rondelle de métal (C) sont
tournées vers le haut. Assurez-vous que le bec (A) est centré et
tourné vers le haut. IMPORTANT: NE PAS TROP SERRER.
B
F
D
A E (x2) F (x2)DCB
Adjustable Wrench
Llave ajustable
Clé réglable

4
Install Hose
Instale la manguera
Posez le tuyau
4
No Tools Required for This Step
No se necesitan herramientas para este paso
Aucun outil n’est nécessaire pour cette étape
Check to see if the connection is secure by
pulling down the center connector. If it does
not pull o the receiving tube, connection is
secure.
Compruebe para ver si la conexión es segura
tirando abajo del conectador de centro. Si no
arranca el tubo de recepción, la conexión es
segura.
riiez pour voir si le raccordement est bloqué par
la traction en bas du connecteur central. S’il ne
retire pas le tube de réception, le raccordement
est bloqué
IMPORTANT: DO NOT damage
ORings.
IMPORTANTE: NO dañe las
juntas tóricas.
IMPORTANT: NE PAS
endommager les joints toriques.
x2
H
Center Connector
Centre el conector
Raccord centre
Remove protective cap
Retire la cubierta
protectora.
Enlevez le capuchon
protecteur.
H

5
Connect Water Supply Lines
Conecte las tuberías de suministro de agua
Raccorder les conduites d’alimentation en eau
5
Water supply lines not included. Please consult manufacturer and/or its instructions for the correct method of installation of supply lines &
ittings.
IMPORTANT: Incorrect application of supply lines and ittings may result in the failure or leak of the supply lines and itting.
Las tuberías de suministro de agua no están incluidas. Consulte por favor el fabricante y/o sus instrucciones para el método correcto de
instalación de líneas de suministro y de guarniciones.
IMPORTANTE: El uso incorrecto de líneas de suministro y de guarniciones puede dar lugar a la falta o al escape de las líneas de suministro y de la
guarnición.
Les tuyaux d’arrivée d’eau ne sont pas fournis. Veuillez consulter le fabricant et/ou ses instructions pour la méthode correcte d’installation des
canalisations et des garnitures d’alimentation.
IMPORTANT: L’application incorrecte des canalisations et des garnitures d’alimentation peut avoir comme conséquence l’échec ou la fuite des
canalisations et de l’ajustage de précision d’alimentation.
5C
5B
G1
Hot & Cold
Caliente y fría
Chaud et froid
x2
Hot & Cold
Caliente y fría
Chaud et froid
x2
From Step 2.
Desde el paso 2.
De l’étape 2.
G1 (x2) G6 (X2)
Quick Install™
Tool
Adjustable Wrench
Llave ajustable
Clé réglable
5A
Quick
Install ™
Tool
G6
G6
Water supply line
línea de suministro
del agua
ligne d'approvisionne-
ment en eau
Hot & Cold
Caliente y fría
Chaud et froid
x2
5A

6
6A 6C
6E
6B
Disassemble Pop-Up
Desensamble el cuerpo de drenaje
Démontez le corps de drainage
Save Components.
Reserve los componentes.
Conservez les composants.
Connect to Drain
Conexión al desagüe
Branchez au drainage
Prepare & Install Push & Seal™Drain
Prepare y instale cuerpo de drenaje Push & Seal™
Préparez & installez le corps de drainage Push & Seal™
No Tools Required for This Step
No se necesitan herramientas para este paso
Pas d'outil nécessaire pour cette étape
6
Firmly thread drain
body into sink.
Enrosque irmemente
el cuerpo de drenaje.
Filetez fermement
le corps de drai-
nage.
Partially thread
drain body to sink.
Rosque parcialmente
el cuerpo de drenaje
en el fregadero.
Filetez partiellement
le corps de drainage
dans l'évier.
B
B1
B1
B2
B3
B2
B3
Drain
Desagüe
Drainage
6D
Push to Activate
Empuje para Activar
Poussez pour Activer

Turn On Water & Conirm Proper Installation
Active el suministro de agua y conirme que la instalación está adecuadamente efectuada
Ouvrez l’eau et conirmez que l’installation est adéquate
Flush the Faucet
Enjuague el grifo
Vidanger l’robinet
7
8
For Additional Installation Help:
Para la instalación adicionales de ayuda:
Pour aider à l’installation supplémentaires:
1800PFAUCET (7328238)
pisterfaucets.com
Hot
Caliente
Chaud
Cold
Fría
Froid
Check for leaks above and below the sink.
Revise si hay fugas encima y debajo del fregadero
Assurez-vous qu’il n’y a pas de fuite au dessus ou au dessous du
lavabo
8A 8C
15
sec
Hot
Caliente
Chaud
Cold
Fría
Froid
Open
Abierta
Ouverte
Open
Abierta
Ouverte
Remove Aerator
Retire el aereador
Retirez l'aérateur
Reinstall Aerator
Reinstale el aereador
Réinstallez l'aérateur
Hand Tighten
Apriete con la mano
Serrez manuellement
Allow hot & cold water to run for at least 15 seconds each.
Deje correr el agua caliente y fría durante al menos 15
segundos cada una.
Laissez couler de l’eau chaude et de l’eau froide pendant au
moins 15 secondes chacune.
8B Open Slowly
Abra lentamente
Ouvrez lentement
