Pfister Vorena 806-4VO User manual

477150200
Feb 6, 2017
Installation Support • Soporte de instalación • Support d’installation
Installation Videos Available
Videos de instalación a disposición
Vidéos d’installation disponibles
Personal Assistance, Product Specs, &
“How-to” Questions:
Asistencia personal, especificaciones del
producto y preguntas sobre “cómo hacerlo”:
Aide personnelle, spécifications du produit
et questions « pratico-pratiques » :
18003407608
pisterfaucets.ca
pisterfaucets.com/videos
4 Hole Roman Tub Kit
Válvula Romana De La Tina De 4 Agujeros
Valve de la Cuve de Bain Romain à 4 Trous
1186103
Flashlight
Linterna
Lampe De Poche
Cloth
Paño de limpieza
Chion
Quick Installation Guide
Guía de instalación rápida
Guide d’installation rapide
Additional Helpful Tools
Otras herramientas útiles
Outils supplémentaires utiles
Required Tools
Herramientas necesarias
Outils nécessaires
Parts in the Box • Piezas en la caja • Pièces dans la boîte
WARNING / AVERTENCIA / AVERTISSEMENT
To reduce the risk of injury or property damage, read all instructions before installing product. Wear safety goggles. Product must be installed in accordance with all
state & local plumbing & building codes. Call a professional if you are uncertain about installing this product.
For optimum performance of your new Pister™faucet, a minimum water pressure of 25 PSI (172 kPa) is recommended. Your installation will require supply tubes. To
preserve the high low characteristics of these valves, it is necessary to use 1/2” I.D. (5/8” O.D.) Copper tubing or Pister™Quick Connect Hose Kit 971-021. Consult the store
where you purchased your faucet for the recommended connections that you may require for your area.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad. El producto deberá instalarse de acuerdo con la normativa de
plomería y construcción estatal y local. Llame a un profesional si no está seguro sobre cómo instalar este producto.
Se recomienda una presión mínima de agua de 25 PSI (172 kPa) para obtener un óptimo rendimiento de su nuevo grifo Pister™. La instalación requerirá tubos de suministro. Para preservar las características
de lujo alto de estas válvulas, es necesario utilizar tubería de cobre de 1/2pulg. de diámetro interior (5/8pulg. de diámetro exterior) o un juego de conexión rápida 971021 de Pister™. Consulte en la tienda
donde compró su grifo acerca de las conexiones recomendadas que podrían requerirse para su área.
Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d’installer l’appareil. Porter des lunettes de sécurité. Il faut installer l’appareil en respectant tous les codes de construction
et de plomberie locaux et d’État. Appelez un professionnel si vous n’êtes pas certain de la façon d’installer cet appareil.
Pour optimiser le rendement de cet appareil Pister™, une pression d’eau d’au moins 172 kPa (25 PSI) est recommandée. L’installation demande des tuyaux d’arrivée. Pour préserver les caractéristiques de haut
débit de cette robinetterie, il est nécessaire d’utiliser une tuyauterie en cuivre de 13 mm (1/2po) de diam. int. et 16 mm (5/8po) de diam. ext. ou un kit de lexibles à raccord lexible Pister™ 971021. Consulter le
revendeur qui a vendu la robinetterie pour les raccordements qui peuvent être nécessaires localement.
PTFE plumber's tape
Cinta para plomería PTFE
Ruban PTFE de plombier
Propane Torch
Antorcha de Propano
Torche de Propane
Adjustable Wrenches
Llaves ajustable
Clés réglable
Safety Goggles
Anteojos de seguridad
Lunettes de sûreté
8064VO
Vorena ™
A(x2) B(x4) H(x3)
C(x4)
D(x2)
E F G J
K
ML
Quick InstallTM Tool
Supplied with Trim Kit
Herramienta de la instalación
Suministrado el kit de ajuste
Outil d'installation
Fourni avec la trousse de réglage
AA
(x2)
BB
(x2)
DD GG
(x2)
HH JJ KK
LL
CC
(x3)
FF
MM
EE
Hex Wrenches
Llaves hexagonal
Clés hexagonale
N (x2)
Copyright © 2017, PisterInc.
SAMPLE COPY

2
2A 2D
2C
2B 2E
Locate the water supply inlets & shut of the water supply valves. These are usually found near the water meter.
If you are replacing an existing unit, remove the old unit & clean mounting surface thoroughly.
Ubique las entradas del suministro de agua y cierre las válvulas de suministro. Estas se encuentran generalmente cerca del
medidor de agua. Si reemplaza una unidad existente, retírela y limpie completamente la supericie de montaje.
Cherchez les entrées d’alimentation d’eau et fermez les robinets d’arrêt. Ils sont normalement trouvés près du compteur
d’eau. Si vous remplacez un appareil existant, enlevez le vieil appareil et nettoyez soigneusement la surface de montage.
Turn O Water Supply
Cierre el suministro de agua
Couper l’alimentation en eau
Recommended Hole Locations
Ubicaciones Recomendadas De Los Agujeros
Emplacements Recommandés Des Trous
In-line Installation
Instalación en línea
Installation en ligne
Installation For 8064VO Products
Instalación Para Los Productos 8064VO
Installation Pour Les Produits 8064VO
Oset Installation
Instalación Acodada
Installation En Décalage
Option 3 •
Opción 3 • Option 3
Option 2 •
Opción 2 • Option 2
Option 1 •
Opción 1 • Option 1
Forward Oset From Tub Wall
Desvío Hacia Adelante Desde La Pared De La Tina
Déport Vers L'avant De La Paroi De La Baignoire
Tub Wall
Pared De La Tina
Paroi De La Baignoire
Hole
Agujero
Trou
Custom Installation
Instalación a la medida
Installation spéciale
Note: Recommended allholes 1 1/4” (32 mm)diameter. Toensureadequatehose
movement,thearea under thedeck,inthehosepath,mustbe free of obstructions.
Nota: Se recomienda que todos los agujeros sean de 1-1/4pulg. (32 mm) de diámetro.
Para asegurar el movimiento adecuado de la manguera, el área debajo de la plataforma,
en la trayectoria de la manguera, debe estar libre de obstrucciones.
Remarque : Il est recommandé que tous les trous soient de 32 mm (1 1/4po) de
diamètre. Pour garantir une liberté de mouvement suisante du tuyau lexible, la zone
qui se trouve sous le pont, au long le passage du tuyau lexible doit être bien dégagée.
Spout Hole • Agujero del Conducto • Trou du Bec
Valve Hole • Agujero de la válvula • Trou de la valve
Spray Hose Hole • Agujero de la manguera del aerosol •Trou du tuyau de jet
1
2
For Thin Finished Surface Go to step 3
Para la Supericie Delgada Vaya al Paso 3 •Pour Surface Mince Passez à L'étape 3
For Thick Uninished Surface Go to step 8
Para la Supericie Gruesa Vaya al Paso 8 •Pour Surface Épaisse Passez à L'étape 8
4 1/2"
(114 mm)
4 1/2"
(114 mm)
28"
(711 mm)
4 1/2"
(140 mm)
4 1/2"
(140 mm)
28"
(711 mm)
4 1/2"
(114 mm) 4 1/2"
(114 mm)
7"
(178 mm)
3 1/2"
(89mm)
4 1/2"
(114 mm)

3
OPTION 1: Install Faucet Onto a Thin Finished Surface
OPCIÓN 1: Instale el Grifo Sobre Una Supericie Delgada
OPTION 1 : Installer le Robinet sur une Surface Mince
Adjustable Wrenches
Llaves ajustable
Clés réglable
Quick InstallTM Tool
Herramienta de la instalación
Outil d'installation rapide
Prepare Valves
Prepare las válvulas
Préparez les valves
Disassemble Main Body
Desensamble el Cuerpo Principal
Démontez le Mécanisme Principal
Hot & Cold
Caliente y fría
Chaud et froid
x2
COLD
FRÍA
FROID
COLD
FRÍA
FROID
HOT
CALIENTE
CHAUD
HOT
CALIENTE
CHAUD
Use Quick Install™ Tool to remove Colet Nut.
Utilice la herramienta de la instalación para
quitar la tuerca del collarín.
Employez l'outil d'installation rapide pour enle-
ver l'écrou du collet.
Push Spout Tube into Main
Body until tube reaches
bottom.
Presione el tubo del surtidor
dentro del cuerpo principal hasta
que el tubo llegue al fondo.
Poussez le tube du bec dans
le corps jusqu’à ce que le tube
atteigne le fond.
5/32 Hex Wrench
5/32 Llave hexagonal
5/32 Clé hexagonale
Colet Nut
Tuerca del collarín
Écrou colleté
Set aside
dejar de lado
laisser de côté
3
First Remove Plug (G2).Then
position Anchor (G) with Set
Screw facing tub. Tighten set
screw with 5/32 Hex wrench.
Primero retire el enchufe (G2). A
continuación, Coloqué la ancla (G)
con el tornillo de ajuste orientado
hacia la tina. Apretar el tornillo de
ijación con 5/32 llave hexagonal.
D'abord enlever le bouchon
(G2). Puis placez la pièce d'an-
crage (G) avec la vis de pression
orientée vers la direction de la
baignoire. Serrer la vis avec 5/32
clé hexagonale.
3A 3C
3D
3B
EG
Spout Tube
Tubo del surtidor
Tube du bec
1 3/8”
(35 mm)
1 3/8”
(35 mm)
Max.
Max.
A(x2) B(x2) C(x4) D(x2)
G
E
E3
E4
E2
E1
C
B
AD
CG
D
G
G2
C
A
AA
E1
A
Position (D) with lip
faced down.
Posición (D) con el
labio mirando hacia
abajo.
Position (D) avec la
lèvre vers le bas.

4

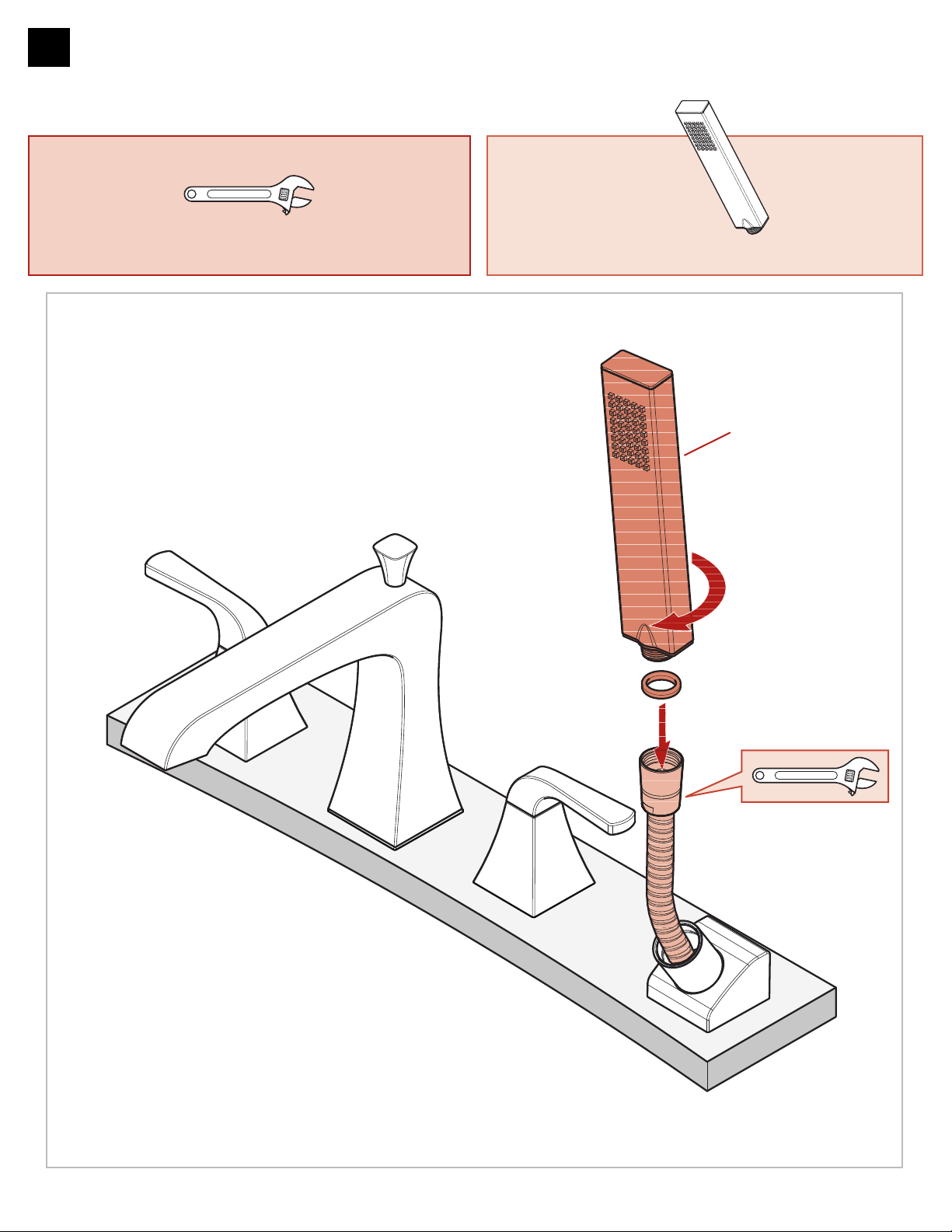

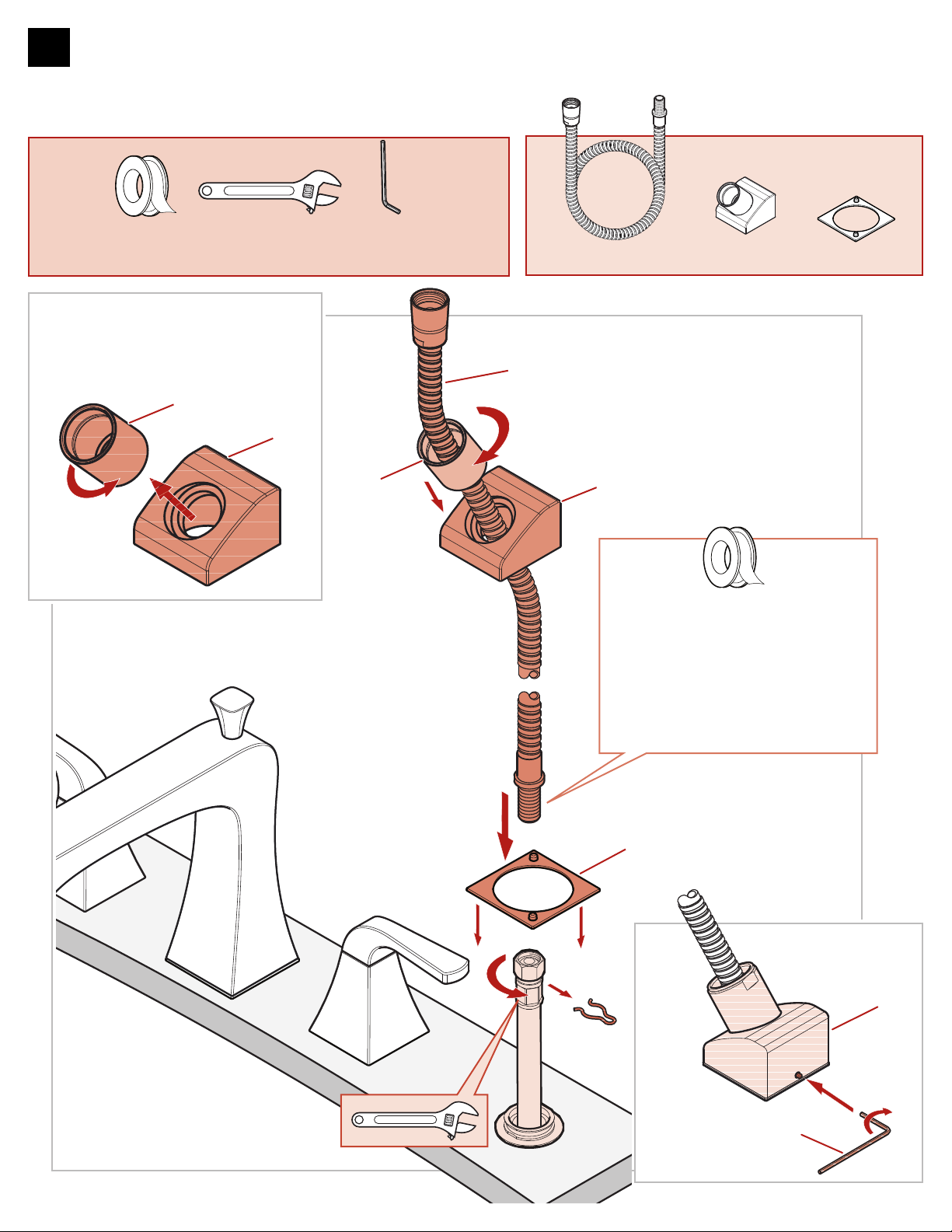

Install Hose Guide & Spray Hose
Instale la guía de la manguera y la manguera del aerosol
Installer le guide de tuyau et tuyau de jet
Adjustable Wrenches
Llaves ajustable
Clés réglable
Save Components.
Reserve los componentes.
Conservez les composants.
Disassemble Hose Guide
Desensamble la guía de la manguera
Démontez le guide de tuyau
4
KF
L
4A 4B
4C
1 3/8”
(35 mm) Max.
F
L
K
F1
F3
K
F4
F2
L
K
F1
F2
F3
F4
F5

5
Adjustable Wrench
Llave ajustable
Clé réglable
Propane Torch
Antorcha de Propano
Torche de Propane

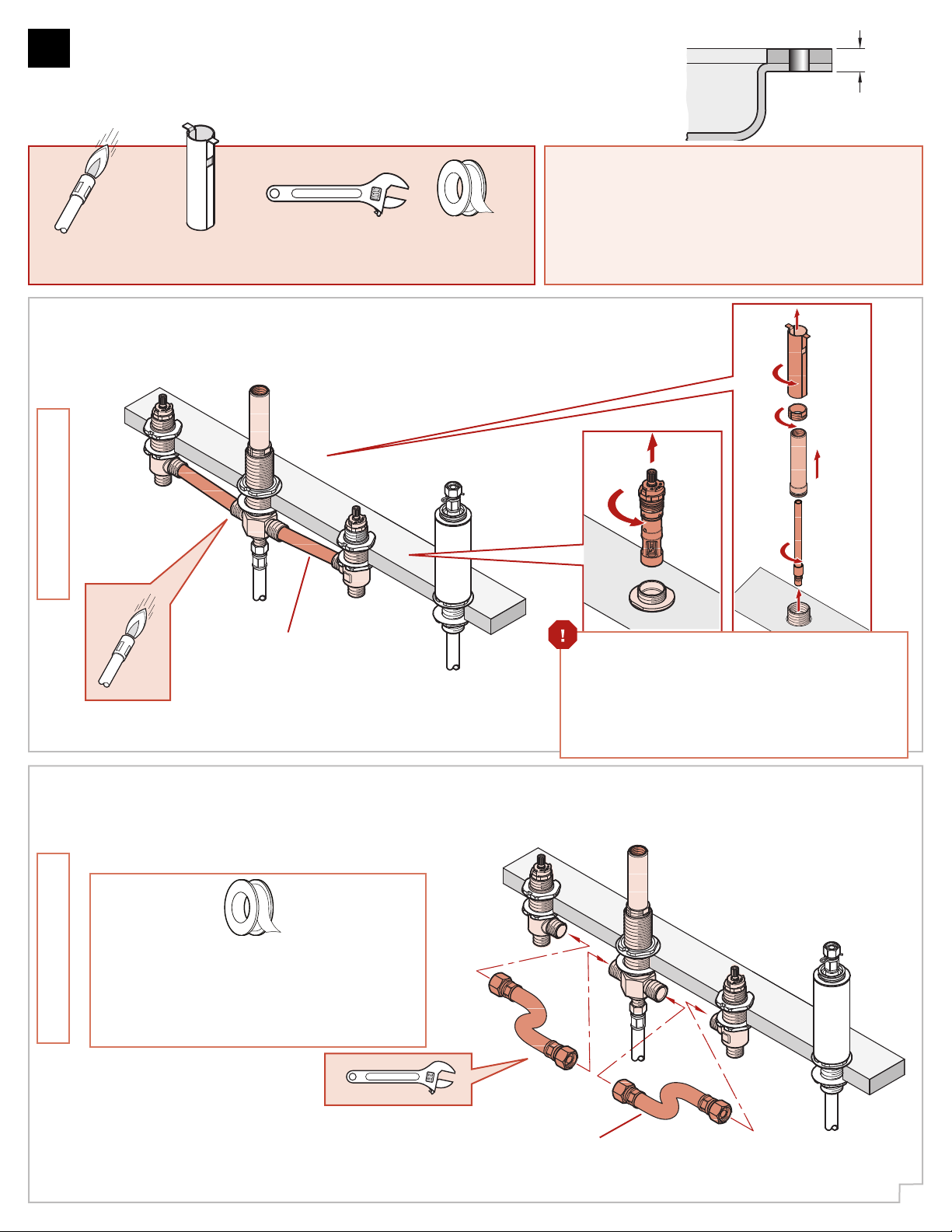

Install Hoses
Instale las mangueras
Installez les tuyaux
Connect Copper Tubing
Conecte la tubería de cobre
Raccorder le tuyau de cuivre
Connect Quick Conect Hose
Conecte la manguera de conexión rápida
Raccorder le tuyau de connexion rapide
1
/2” I.D. (5/8” O.D.) Copper Tubing
Tubería de cobre de 1/2pulg. de diámetro interior
(5/8pulg. de diámetro exterior)
Tuyau en cuivre de 13 mm (1/2po) de diam. int.
et 16 mm (5/8po) de diam.
NOTE: For Copper Sweat joints, it is important to remove Valve
Cartridges and other Plastic Components before soldering!
NOTA:¡Para las juntas con cobre soldado, es muy importante retirar
los cartuchos de la válvula y otros componentes de plástico antes
de soldar!
NOTE : Avant de souder les tuyaux en cuivre, vous devez enlever
les cartouches de valve et les autres pièces en plastique!
Apply PTFE Plumber’s Tape or Thread Sealant to all threaded
ittings according to manufacturer’s instructions.
Aplique cinta para plomería de PTFE o sello para roscas en todos los
adaptadores roscados de acuerdo con las instrucciones del fabricante.
Appliquez du ruban de plomberie PTFE ou du mastic à tous les
raccords iletés selon les recommandations du fabricant.
PTFE plumber's tape
Cinta para plomería PTFE
Ruban PTFE de plombier
Option B •
Opción B • Option B
Option A •
Opción A • Option A
5
Not Included •No Incluido •Non Inclus
5A
5B
1 3/8”
(35 mm) Max.
Use 1/2” I.D. (5/8” O.D.) Flexible Copper tubing.
Utilize tubería de cobre de 1/2pulg. de diámetro interior (5/8pulg. de diámetro exterior).
Utilisez un tuyau en cuivre de 13 mm (1/2po) de diam. int. et 16 mm (5/8po) de diam. ext.
N(x2)
N

6

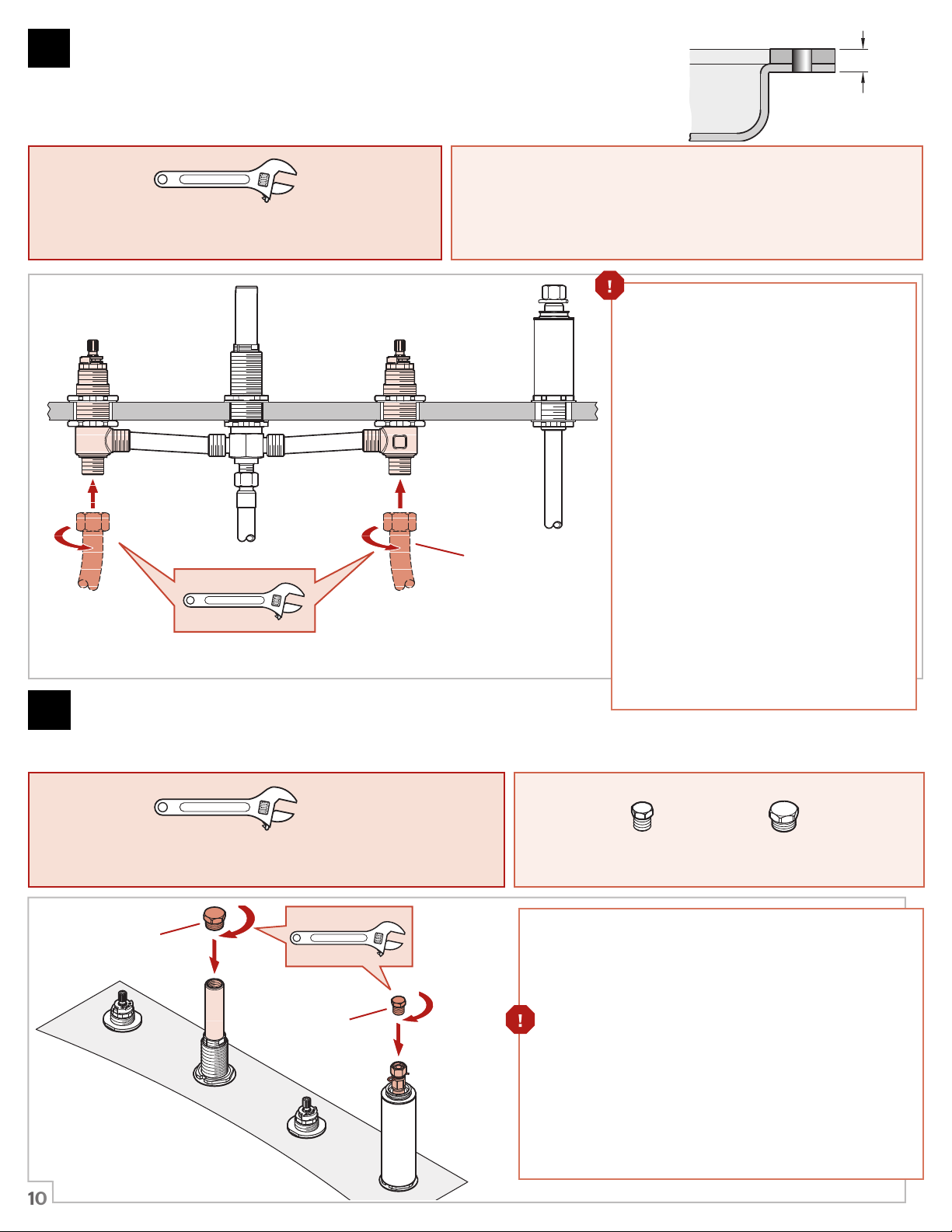

Connect Water Supply Lines
Conecte las tuberías de suministro de agua
Raccorder les conduites d’alimentation en eau
COLD
FRÍA
FROID
HOT
CALIENTE
CHAUD
Adjustable Wrench
Llave ajustable
Clé réglable
Water Supply Lines
Líneas de suministro de agua
Tuyaux d’Arrivée
Hot water supply lines go into left inlet. Cold water supply lines go
into right inlet.
Water Supply Lines not included. Please consult manufacturer and/
or its instructions for the correct method of installation of supply
lines and ittings.
NOTE: Incorrect application of supply lines and ittings may result in
the failure or leak of the supply lines and itting.
Las líneas de suministro de agua caliente se conectan en la entrada izquierda.
Las líneas de suministro de agua fría se conectan en la entrada derecha.
Las tuberías de suministro de agua no están incluidas. Consulte por favor el
fabricante y/o sus instrucciones para el método correcto de instalación de
líneas de suministro y de guarniciones.
NOTA: El uso incorrecto de líneas de suministro y de guarniciones puede
dar lugar a la falta o al escape de las líneas de suministro y de la guarnición.
La conduite d’eau chaude doit être connectée au tuyau de gauche. La
conduite d’eau froide doit être connectée au tuyau de droite.
Les tuyaux d’arrivée d’eau ne sont pas fournis. Veuillez consulter le fabricant
et/ou ses instructions pour la méthode correcte d’installation des tuyauteries
et des accessoires d’alimentation.
NOTE : L’installation incorrecte des tuyauteries et des accessoires
d’alimentation d'eau peut s'ensuivre dans l'échec ou la fuite de ces lignes et
de ces accessoires d'alimentation d'eau.
7Apply Pressure Test
Aplique la prueba de presión
Appliquez l'essai de pression
Run water and perform pressure test. Look for leaks.
Pressure testing is not to exceed 250 PSI (1724 kPa). Make sure pressure is balanced
between hot and cold inlets. Diferential pressure of hot and cold inlets must not
exceed 100 PSI (689 kPa).
NOTE: Slowly remove plugs to relieve pressure. Proceed with trim installation.
Haga correr el agua y lleve a cabo la prueba de presión. Compruebe que no haya
iltraciones.
El resultado de la prueba de presión no debe ser superior a 1724 kPa (250 PSI). Asegúrese
de que la presión entre las entradas de agua fría y caliente esté equilibrada. La presión
diferencial de las entradas de agua fría y caliente no debe ser superior a 689 kPa (100 PSI).
NOTA: Retire lentamente los tapones para aliviar la presión. Continúe con la instalación
de la moldura.
Faites couler l’eau et vériiez la pression. Vériiez les fuites.
La pression ne doit pas dépasser 250 PSI (1724 kPa). Assurez-vous que la pression est
équilibrée entre l'eau chaude et l'eau froide. La diférence de pression entre l'eau chaude
et froide ne doit pas dépasser 100 PSI (689 kPa).
NOTE : Retirez lentement les bouchons des conduites pour abaisser la pression. Procédez
à l'installation de la garniture.
Adjustable Wrench
Llave ajustable
Clé réglable
6
Water supply line
línea de suministro
del agua
Ligne d'approvision-
nement en eau
1 3/8”
(35 mm)
G2 M
G2
M
Go to step 16
Vaya al Paso 16 •Passez à L'étape 16

7
OPTION 2: Install Faucet Onto a Thick Uninished Surface
OPCIÓN 2: Instale el Grifo Sobre Una Supericie Gruesa
OPTION 2 : Installer le Robinet sur une Surface Épaisse
Save Components.
Reserve los componentes.
Conservez les composants.
Pister™Stem Extension Kit 974375 must be used (order
separately).
Un estuche de extensión 974-375 de Pister™ debe ser utilizado (orden
por separado).
En cas le Kit Extension de Tige 974375 de Pister™ doit être utilisé
(ordonner séparément).
Disassemble Valves
Desensamble las válvulas
Démontez les valves
Disassemble Main Body
Desensamble el Cuerpo Principal
Démontez le Mécanisme Principal
Hot & Cold
Caliente y fría
Chaud et froid
x2
Adjustable Wrenches
Llaves ajustable
Clés réglable
COLD
FRÍA
FROID
COLD
FRÍA
FROID
HOT
CALIENTE
CHAUD
HOT
CALIENTE
CHAUD
8
Pull the Spout Tube to
the maximum position.
Tire el tubo del surtidor a
la posición máxima.
Tirez le tube de bec à la
position maximum.
8C
1 3/8” - 2 3/4”
(35 - 70 mm)
1 3/8” - 2 3/4”
(35 - 70 mm)
8A
8B
8D
EA (x2) B (x4) C(x4)
B
CE3
E2
C
B
AE1
A
C
B
A
E3
E4
E2
E1
A A
E
Spout Tube
Tubo del surtidor
Tube du bec

8
Install Hose Guide & Spray Hose
Instale la guía de la manguera y la manguera del aerosol
Installer le guide de tuyau et tuyau de jet
Adjustable Wrenches
Llaves ajustable
Clés réglable
Save Components.
Reserve los componentes.
Conservez les composants.
Disassemble Hose Guide
Desensamble la guía de la manguera
Démontez le guide de tuyau
IMPORTANT: DO NOT OVERTIGHTEN.
IMPORTANTE: NO APRIETE EXCESIVAMENTE.
IMPORTANT: NE PAS TROP SERRER.
9
KF
L
J
9A 9B
9C
1 3/8” - 2 3/4”
(35 - 70 mm)
F1
F1
J
F2
F3
F4
F5
K
M
K
F2
F3
F4
F5

9
1 3/8” - 2 3/4”
(35 - 70 mm)
Adjustable Wrench
Llave ajustable
Clé réglable
Propane Torch
Antorcha de Propano
Torche de Propane
Install Hoses
Instale las mangueras
Installez les tuyaux
Use 1/2” I.D. (5/8” O.D.) Flexible Copper tubing or Pister™ Quick
Connect Hose Kit 971021.
Utilize tubería de cobre de 1/2pulg. de diámetro interior (5/8pulg. de
diámetro exterior) o un juego de conexión rápida 971021 de Pister™.
Utilisez un tuyau en cuivre de 13 mm (1/2po) de diam. int. et 16 mm
(5/8po) de diam. ext. ou un kit de raccord rapide Pister™ 971021.
Connect Copper Tubing
Conecte la tubería de cobre
Raccorder le tuyau de cuivre
Connect Quick Conect Hose
Conecte la manguera de conexión rápida
Raccorder le tuyau de connexion rapide
1
/2” I.D. (5/8” O.D.) Copper Tubing
Tubería de cobre de 1/2pulg. de diámetro interior
(5/8pulg. de diámetro exterior)
Tuyau en cuivre de 13 mm (1/2po) de diam.
int. et 16 mm (5/8po) de diam.
Not Included •No Incluido •Non Inclus
PTFE plumber's tape
Cinta para plomería PTFE
Ruban PTFE de plombier
Option B •
Opción B • Option B
Option A •
Opción A • Option A
NOTE: For Copper Sweat joints, it is important to remove Valve
Cartridges and other Plastic Components before soldering!
NOTA:¡Para las juntas con cobre soldado, es muy importante retirar
los cartuchos de la válvula y otros componentes de plástico antes
de soldar!
NOTE : Avant de souder les tuyaux en cuivre, vous devez enlever
les cartouches de valve et les autres pièces en plastique!
Apply PTFE Plumber’s Tape or Thread Sealant to all threaded
ittings according to manufacturer’s instructions.
Aplique cinta para plomería de PTFE o sello para roscas en todos los
adaptadores roscados de acuerdo con las instrucciones del fabricante.
Appliquez du ruban de plomberie PTFE ou du mastic à tous les
raccords iletés selon les recommandations du fabricant.
10
Quick InstallTM Tool
Herramienta de la instalación
Outil d'installation rapide
10A
10B
R

10
Adjustable Wrench
Llave ajustable
Clé réglable
Water Supply Lines
Líneas de suministro de agua
Tuyaux d’Arrivée
1 3/8” - 2 3/4”
(35 - 70 mm)
Connect Water Supply Lines
Conecte las tuberías de suministro de agua
Raccorder les conduites d’alimentation en eau
COLD
FRÍA
FROID
HOT
CALIENTE
CHAUD
11
Hot water supply lines go into left inlet. Cold water supply
lines go into right inlet.
Water Supply Lines not included. Please consult
manufacturer and/or its instructions for the correct
method of installation of supply lines and ittings.
NOTE: Incorrect application of supply lines and ittings may
result in the failure or leak of the supply lines and itting.
Las líneas de suministro de agua caliente se conectan en la
entrada izquierda. Las líneas de suministro de agua fría se
conectan en la entrada derecha.
Las tuberías de suministro de agua no están incluidas. Consulte
por favor el fabricante y/o sus instrucciones para el método
correcto de instalación de líneas de suministro y de guarniciones.
NOTA: El uso incorrecto de líneas de suministro y de
guarniciones puede dar lugar a la falta o al escape de las líneas
de suministro y de la guarnición.
La conduite d’eau chaude doit être connectée au tuyau de
gauche. La conduite d’eau froide doit être connectée au tuyau
de droite.
Les tuyaux d’arrivée d’eau ne sont pas fournis. Veuillez consulter
le fabricant et/ou ses instructions pour la méthode correcte
d’installation des tuyauteries et des accessoires d’alimentation.
NOTE : L’installation incorrecte des tuyauteries et des accessoires
d’alimentation d'eau peut s'ensuivre dans l'échec ou la fuite de
ces lignes et de ces accessoires d'alimentation d'eau.
12 Apply Pressure Test
Aplique la prueba de presión
Appliquez l'essai de pression
Run water and perform pressure test. Look for leaks.
Pressure testing is not to exceed 250 PSI (1724 kPa). Make sure pressure is
balanced between hot and cold inlets. Diferential pressure of hot and cold
inlets must not exceed 100 PSI (689 kPa).
NOTE: Slowly remove plugs to relieve pressure.
Haga correr el agua y lleve a cabo la prueba de presión. Compruebe que no haya
iltraciones.
El resultado de la prueba de presión no debe ser superior a 1724 kPa (250 PSI).
Asegúrese de que la presión entre las entradas de agua fría y caliente esté equilibrada.
La presión diferencial de las entradas de agua fría y caliente no debe ser superior a
689 kPa (100 PSI).
NOTA: Retire lentamente los tapones para aliviar la presión.
Faites couler l’eau et vériiez la pression. Vériiez les fuites.
La pression ne doit pas dépasser 250 PSI (1724 kPa). Assurez-vous que la pression
est équilibrée entre l'eau chaude et l'eau froide. La diférence de pression entre
l'eau chaude et froide ne doit pas dépasser 100 PSI (689 kPa).
NOTE : Retirez lentement les bouchons des conduites pour abaisser la pression.
Water supply line
línea de suministro
del agua
Ligne d'approvision-
nement en eau
Adjustable Wrench
Llave ajustable
Clé réglable
E4
M
ME4

11
13A
13B
13C
1 3/8” - 2 3/4”
(35 - 70 mm)
Adjust wall surface. Wall thickness is not
to exceed 3” (76 mm).
Ajuste la supericie de la pared. El grosor de la pared
no debe ser superior a 76 mm (3 pulgadas).
Ajustez la surface. L’épaisseur du mur ne doit
pas dépasser 3 po (76 mm).
Pour in wall compound
Vierta el compuesto para la pared
Versez le composé de mur
Pour in wall compound
Vierta el compuesto para la pared
Versez le composé de mur
Once compound is dry, remove all guards.
Cuando el compuesto este seco, quite todos las
protectoras.
Bientôt que le composé est sec, enlevez toutes
les gardes.
Remove Guards
Retire las protectoras
Enlevez les Protecteurs
Place Guards
Ponga las protectoras
Placez les Protecteurs
Masonry Tools
Herramientas de la albañilería
Outils de maçonnerie
13
3”
(76 mm)
Max.
Wall compound
Compuesto para la pared
Composé de mur
H
H(x3)

12
14A

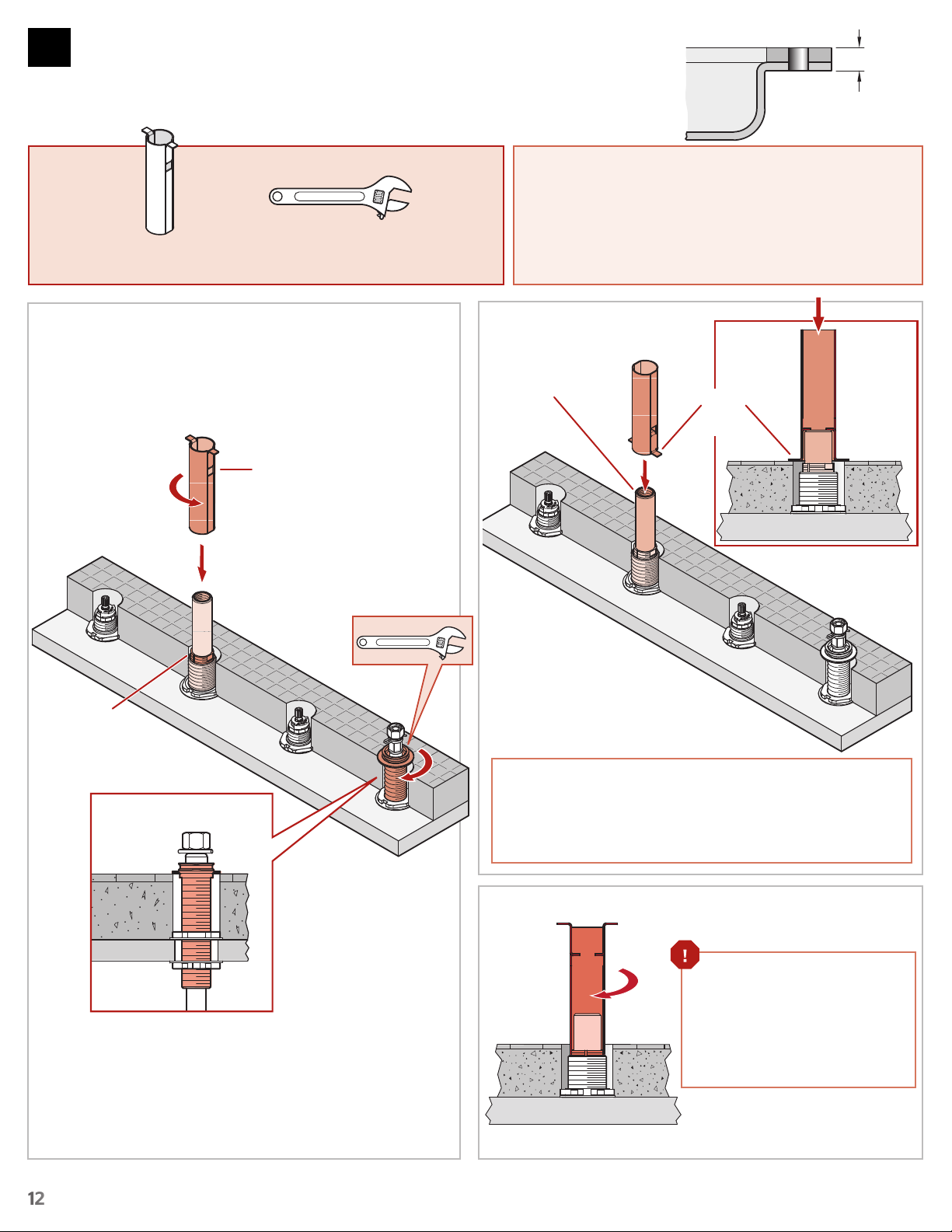

Securely tighten Colet Nut by using the
narrow end of Quick InstallTM Tool.
Apriete con seguridad la tuerca del
collarín utilizando el extremo angosto de la
herramienta de instalación.
Serrez l'écrou colleté solidement en utilisant
le bout le plus étroit de l’outil d’installation
rapide. .
Use the broad end of Quick InstallTM Tool, to slide Outlet Tube in until Flaps sit
lat with Deck Surface.
Use el extremo ancho de la herramienta de instalación, para deslizar el tubo de salida
hasta que las aletas queden al ras con la supericie de la plataforma.
En vous servant du bout le plus épais de l’outil d’installation rapide, faites glisser le tube
de sortie jusqu’à ce que les côtés de l’outil soient alignés avec la surface de la plate-forme.

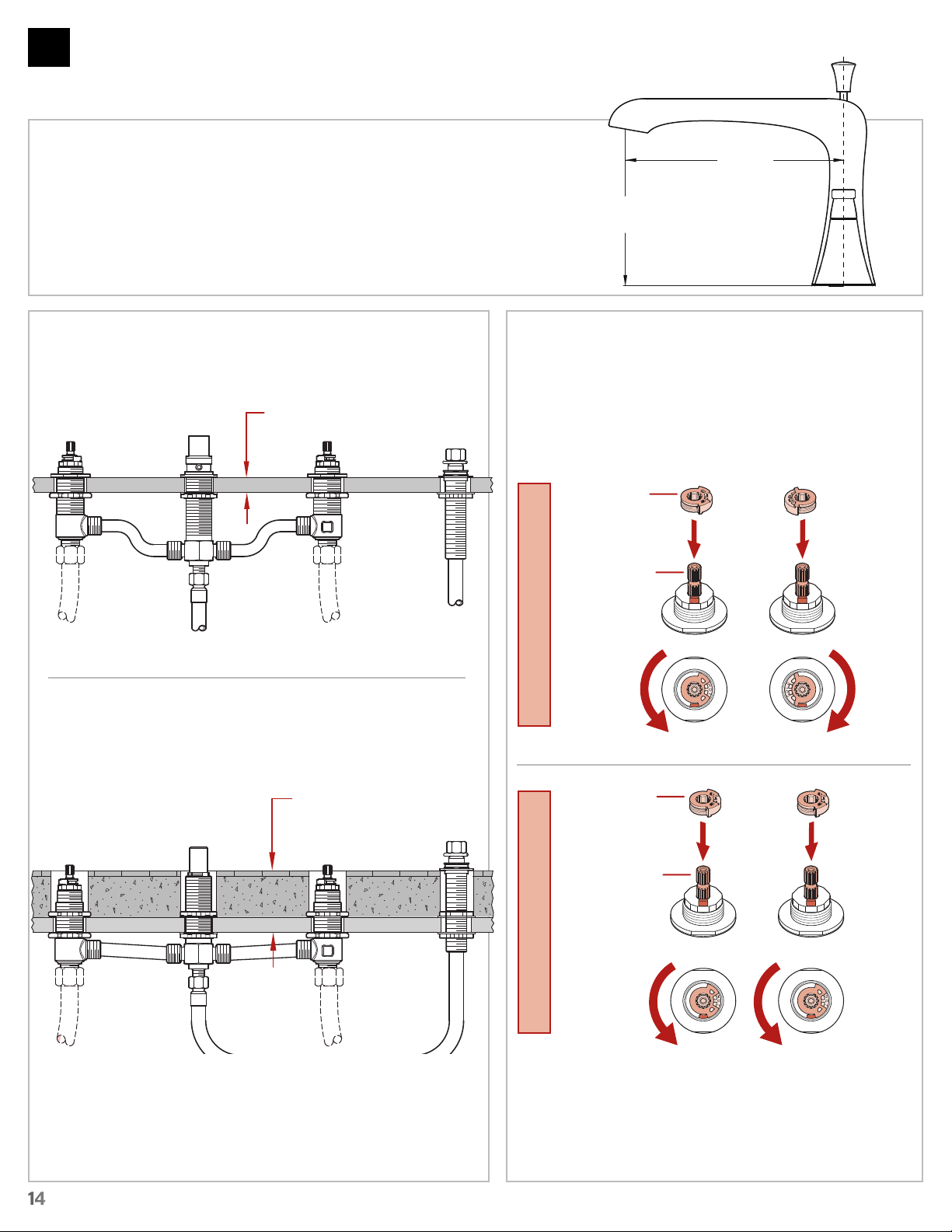

Adjust Components
Ajuste los componentes
Ajustez les composants
Preparing the Thick Surface
Preparación de la supericie gruesa
Préparation de la surface épaisse
Quick InstallTM Tool
Herramienta de la instalación
IOutil d'installation
Adjustable Wrench
Llave ajustable
Clés réglable
Use Quick InstallTM Tool to loosen Colet
Nut.
Utilice la herramienta de la instalación para
alojar la tuerca del collarín.
Utilisez l'outil d'installation rapide pour
détacher l'écrou colleté.
Colet Nut
Tuerca del collarín
Écrou colleté
Flaps
Aletas
Volets
Outlet Tube
Tubo de Salida
Tube de Sortie
No Parts Required for This Step
No se necesitan piezas para este paso
Aucune pièce nécessaire pour cette étape
14
14B
14C
1 3/8” - 2 3/4”
(35 - 70 mm)

13
5/32 Hex Wrench
5/32 Llave hexagonal
5/23 Clé hexagonale
Position Anchor (G) with Set Screw facing tub.
Coloque la ancla (G) con el tornillo de ajuste orientado hacia la tina.
Placez la pièce d'ancrage (G) avec la vis de pression orientée vers la
baignoire.
Install Anchor
Instale la ancla
Installer l'ancre
15
Proceed with trim installation.
Continúe con la instalación de la moldura.
Procédez à l'installation de la garniture.
First Remove Plug (G2).
Primero retire el enchufe (G2).
D'abord enlever le bouchon (G2).
1 3/8” - 2 3/4”
(35 - 70 mm)
G
G
G
G2

14
16
16B16A
Hot
Caliente
Chaud
Cold
Fría
Froid
Hot
Caliente
Chaud
Cold
Fría
Froid
5-19/32
[142.5]
7-21/32
[194.8]
Work Area Inspection & Set Up Stem Rotation
Inspección del área de trabajo y coniguracion la rotación del vástago
Contrôle de la zone de travail et réglez la rotation
Spout Outlet Dimensions
Dimensiones del espacio del surtidor
Dimensions de espace de bec
Thin Surface Installation (1 3⁄8" Max)
Instalación de una supericie delgada (35 mm)
Installation sur une surface mince (35 mm)
Stem Rotation Set Up
Determinacion de la rotacion de las espigas
Rotation de la tige
The Stem Stops can be inserted onto Stems in two diferent ways to
accommodate preferred handle rotation.
Los topes de las espigas pueden ser insertados en las espigas en dos posiciones,
dependiendo de la rotación que se quiera tener en los puños.
L’Arrêts de la tiges peut être introduit dans la tiges de deux façons, selon la
rotation que l’on veut obtenir pour les leviers.
If deck thickness exceeds 1 3⁄8" (35 mm), Pister™ Stem Extension Kit
974375 must be used.
Si el grosor de la plataforma excede 1 3/8 pulg. (35 mm), se debe utilizar un
juego de extensión del vástago 974375 de Pister™.
Si l’épaisseur du plateau de montage dépasse 1 3/8 po. (35 mm), il est
nécessaire d’utiliser un kit de prolongement de tiges Pister™ 974375.
Thick Surface Installation (1 3⁄8" – 2 3⁄4" Max)
Instalación de una supericie gruesa (41 mm – 70 mm)
Installation sur une surface épaisse (41 mm – 70 mm)
Choice A •
Elección A • Choix A
Choice B •
Elección B • Choix B
Stem Stops are factory-set so that the Stems rotate as shown:
Los topes están ajustados en la fábrica para que las espigas giraren tal como se muestra:
Les arrêts de la tiges sont ixés à l'usine de tourner les tiges comme indiqué :
1 3/8”
(35 mm) Max.
1 3/8” - 2 3/4”
(35 - 70 mm)
Stem Stop
Tope del vástago
Arrêt de la tige
Stem
Vástago
Tige
Stem Stop
Tope del vástago
Arrêt de la tige
Stem
Vástago
Tige

15
17A
17
3B
Adjustable Wrench
Llave ajustable
Clé réglable
3/32 Hex Wrench
3/32 Llave hexagonal
3/32 Clé hexagonale
Install Handle & Diverter
Instalación de la manija y el desviador
Installez la poignée et le mitigueur
Handle Installation
Instalación de la manija
Installez la poignée
Diverter Installation
Instalación de la manija y el desviador
Installez la poignée et le mitigueur
AA
JJ
HH
BB
CC
AA (2X) BB (2X) HH JJ
CC (2X)

16
18A
18
18B
18C
5/32 Hex Wrench
5/32 Llave hexagonal
5/32 Clé hexagonale

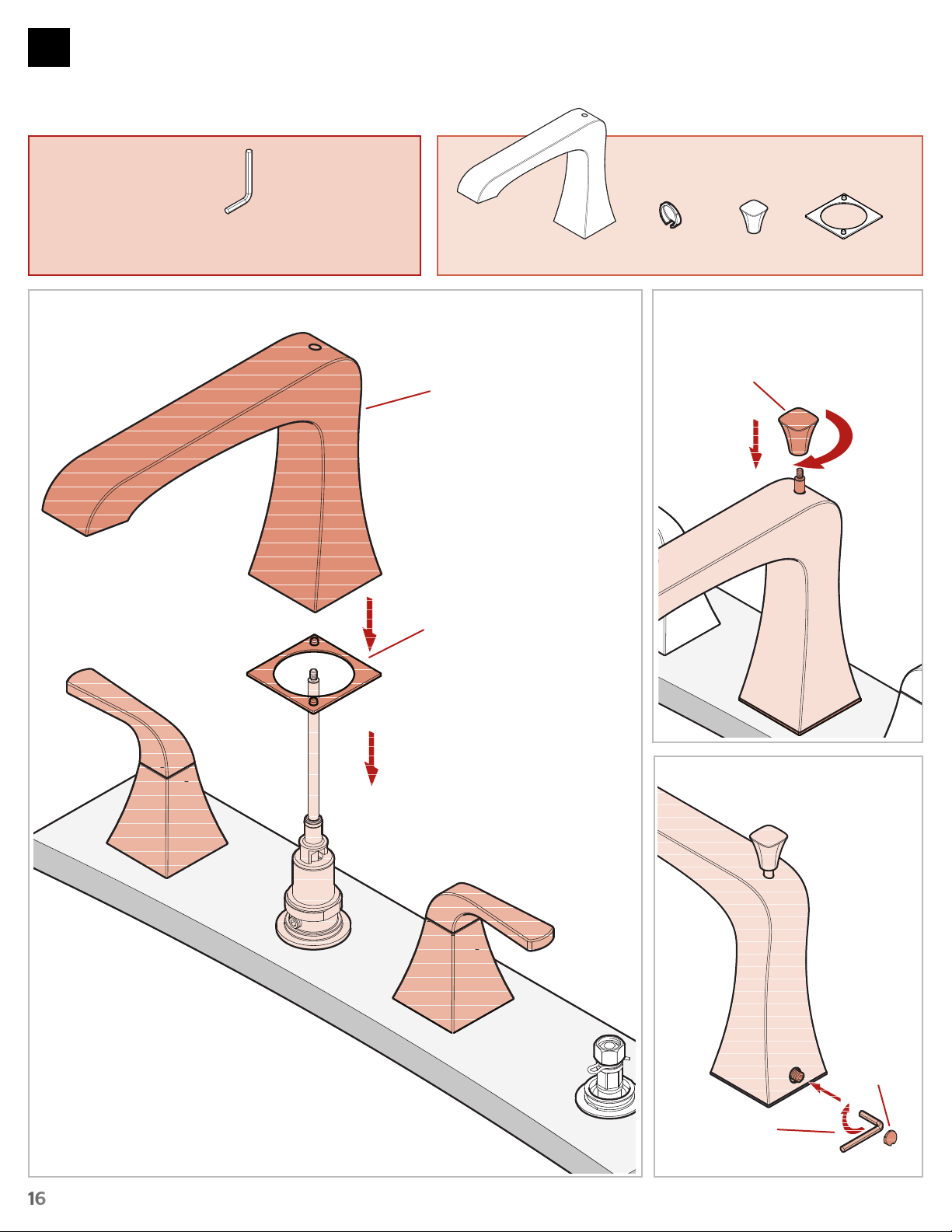

Install Spout
Instalación de el surtidor
Installez le bec
Install Knob
Instale la perilla
Installez le bouton
Secure Spout
Asegure el surtidor
Fixez le bec
Hex Wrench
Llave hexagonal
Clé hexagonale
DD GGFF
EE
DD FF
EE
GG

17
19
5B
19A
19B
5/64 Hex Wrench
5/64 Llave hexagonal
5/64 Clé hexagonale
PTFE plumber's tape
Cinta para plomería PTFE
Ruban PTFE de plombier
19C
Adjustable Wrench
Llave ajustable
Clé réglable
Install Hose Guide
Instalación de la guía de la manguera
Installez le guide du tuyau
Disassemble Hose Guide
Desensamble la guía de manguera
Démonteze guide de tuyau
KK
Hex Wrench
Llave hexagonal
Clé hexagonale
MM GG
KK
MM1 MM2
GG
MM2
MM1
MM2
Apply PTFE Plumber’s Tape or Thread
Sealant to all threaded ittings according to
manufacturer’s instructions.
Aplique cinta para plomería de PTFE o sello para roscas
en todos los adaptadores roscados de acuerdo con las
instrucciones del fabricante.
Appliquez du ruban de plomberie PTFE ou
du mastic à tous les raccords iletés, selon les
recommandations du fabricant.

18
20
21
20A 20B
Turn On Water & Conirm Proper Installation
Active el suministro de agua y conirme que la instalación está adecuadamente efectuada
Ouvrez l’eau et conirmez que l’installation est adéquate
Flush the Faucet
Enjuague el grifo
Vidanger le robinet
Check for leaks above and below the tub.
Revise si hay fugas encima y debajo de la tina.
Assurez-vous qu’il n’y a pas de fuite au dessus ou au dessous de la
baignoire.
Hot
Caliente
Chaud
Open
Abierta
Ouverte
Cold
Fría
Froid
Open
Abierta
Ouverte
Faucet Functions • Funciones del grifo •Fonctions du robinet
Lift Knob up allowing water to low from the
Spray Hose.
Levante la perilla asía arriba permitiendo que luya el
agua desde la manguera del rociador.
Soulevez le bouton vers le haut de permettre à
l'eau de découler du tuyau de jet.
Allow hot & cold water to run for at least 15 seconds each.
Deje correr el agua caliente y fría durante al menos 15 segundos cada
una.
Laissez couler de l’eau chaude et de l’eau froide pendant au moins 15
secondes chacune.
15
sec

19
22
Adjustable Wrench
Llave ajustable
Clé réglable
Install Hand Shower
Instalación de la ducha de mano
Installez la douche de main
LL
LL

For Additional Installation Help:
Para la instalación adicionales de ayuda:
Pour aider à l’installation supplémentaires:
18003407608
pisterfaucets.ca
SAMPLE COPY
