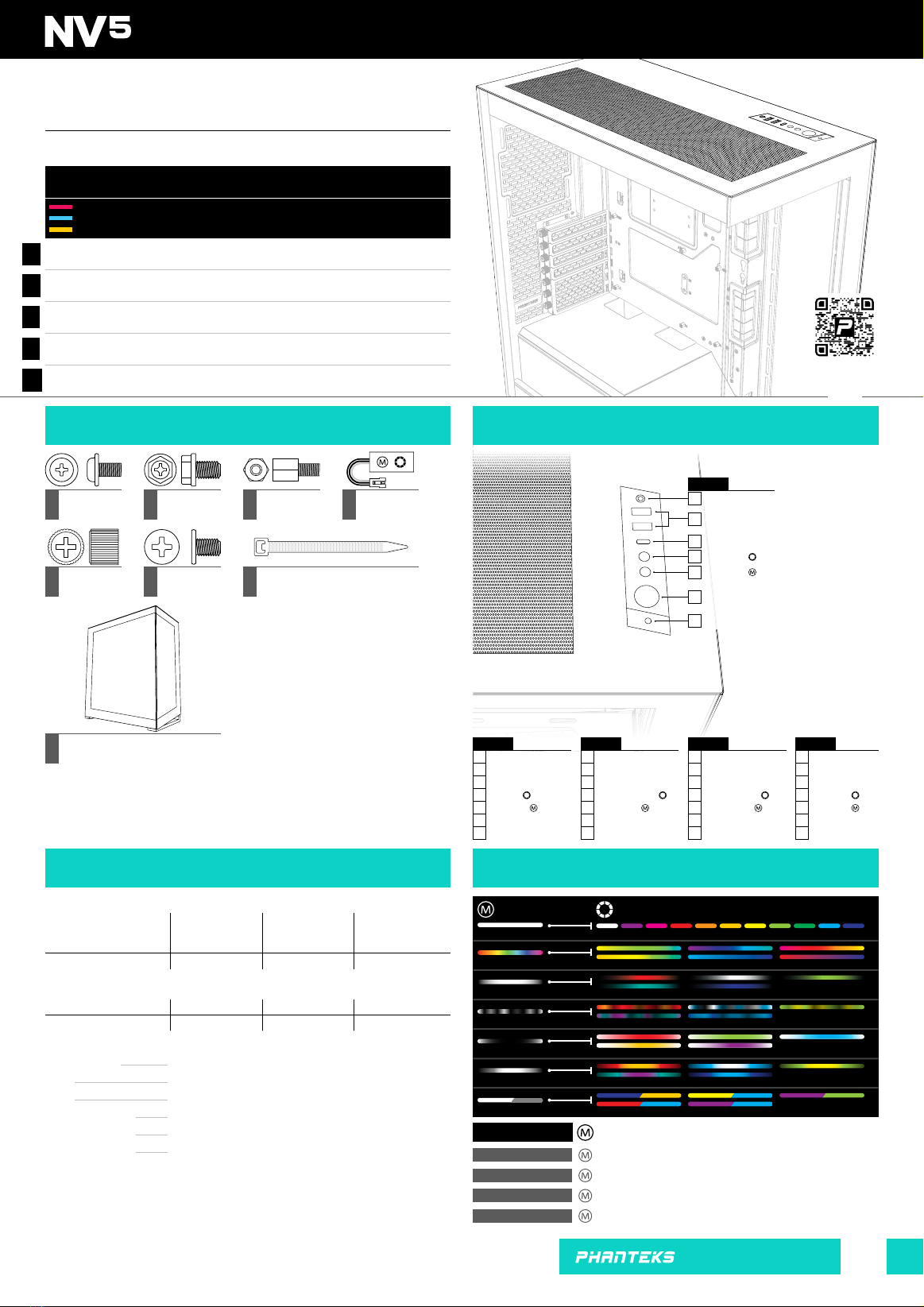

Phanteks NV5 User manual

| www.phanteks.com
INSTALLATION GUIDE
VERSION 1.0
Installationsanleitung | Guide d’installation | Guía de instalación | 安装指南
Legenda
Legende | Légende | Leyenda | 传奇
Remove | Entfernen | Retirer | Eliminar | 移除
Install | Installieren | Installer | Instalar | 安装
Loosen | Lösen | Desserrer | Aojar | 拧松
01
THIS MANUAL IS FOR THE FOLLOWING MODELS
PH-NV523TG_DBK01
PH-NV523TG_DMW01 D-RGB Satin Black D-RGB Matte White
Phanteks will not take responsibility for any damages incurred due to incorrect
installation or usage of this product.
Phanteks übernimmt keine Verantwortung für Schäden, die durch eine falsche
Installation oder Verwendung dieses Produkts entstehen.
Phanteks décline toute responsabilité en cas de dommages résultant d’une
installation ou d’une utilisation incorrecte de ce produit.
Phanteks no se responsabilizará de los daños ocasionados por la instalación o el uso
incorrectos de este producto.
Phanteks 不会对安装中失误造成的任何损失负责，请仔细阅读本手册。
Bottom
Unterseite |Bas | Abajo |底
Top
Spitze |Haut |Arriba |顶
Side
Seite |Côté | Lado |侧
Rear
Rückseite |Arrière |Trasera |后
3x
max. 360
-
-
120mm
120mm
140mm
140mm
3x
max. 360
-
-
1x
max. 120
-
-
1x
max. 120
-
-
Audio |Microphone
USB C 3.1
Power Button
Reset Button
USB 3.0
Color Button
Mode Button
Clearance |Spielraum |Autorisation |Autorización |间隙
Radiator |Kühler |Radiateur |Radiador |水冷排
Fans |Fans |Ventilateurs |Ventiladors |风扇
CPU Cooler
GPU
GPU
Power Supply
360 Radiator
360 Radiator
180 mm Height | Höhe | Hauteur | Altura | 风冷
440 mm Length | Länge | Longueur | Longitud | 显卡
170 mm Width | Breite | Largeur | Ancho | 显卡宽
230 mm Length | Länge | Longueur | Longitud | 电源
430x134x62 mm Top | Spitze | Haut | Arriba | 顶水冷
412x130x62 mm Side | Seite | Côté | Lado | 侧水冷
Modes
Modi | Modes | Modos | 模式 Colors Farben | Couleurs | Colores | 颜色
Solid
Multi-Color
Breathing
Pixelate
Fade
Wave
Two-Tone
Press and hold the MODE button for two seconds to turn
off LEDs, press again to turn it ON
Turn off LEDs
Halten Sie die MODE-Taste zwei Sekunden lang gedrückt, um die LEDs auszuschalten,
und drücken Sie sie erneut, um sie einzuschalten
Appuyez et maintenez enfoncé le bouton MODE pendant deux secondes pour éteindre
les LED, appuyez à nouveau pour l’allumer
Mantenga presionado el botón MODE durante dos segundos para apagar los LED,
presione nuevamente para encenderlo
长按灯光模式切换键 2 秒关闭灯光，再次按下打开灯光
Schalten Sie die LEDs aus
Éteignez les LED
Apague los LED
关闭灯光
EN
DE
FR
ES
CN
D-RGB CONTROLS
D-RGB-Steuerung | Commandes D-RVB | Controles D-RGB | D-RGB 灯控
CLEARANCE
Spielraum | Autorisation | Autorización | 安装间隙
SCOPE OF DELIVERY
Lieferumfang | Contenu de la livraison | Alcance de la entrega | 供货范围 FRONT I/O
Vorne I/O | I/O avant | I/O frontal | 机箱I/O
Dieses Handbuch gilt für die folgenden Modelle | Ce manuel concerne les modèles
suivants | Este manual es para los siguientes modelos |此手册适用于以下型号
Online Manual
Online-Handbuch
Manuel en ligne
Manual en Linea
在线手册
English
1
Audio |Mikrofon
USB C 3.1
Power-Taste
Reset-Knopf
USB 3.0
Farbtaste
Modustaste
Deutsch
1
2
3
4
5
6
7
Audio |Microphone
USB C 3.1
Bouton d’alimentation
Bouton de réinitialisation
USB 3.0
Bouton de Couleur
Bouton Mode
Français
1
2
3
4
5
6
7
Sonido |Micrófono
USB C 3.1
Botón de encendido
Botón de reinicio
USB 3.0
Botón de Colores
Botón de Modo
Española
1
2
3
4
5
6
7
耳机 |麦克风二合一
USB C 3.1
开机键
重启键
USB 3.0
灯光颜色切换
灯光模式切换
中文
1
2
3
4
5
6
7
2
3
4
5
6
7
SSD +
Motherboard
Screw
x22
Stand-off
Removal Tool
x1
NV5
x1
Motherboard
Stand-off
x1
PSU Screw
x4
HDD + Case
Screw
x12
Ziptie
x6
D-RGB
Controller
x1
D-RGB Connector 5V | 7A

INSTALLATION GUIDE | www.phanteks.com
02
Captive Screw 2x Captive Screw 2x
Captive Screw 2x Case Screw 2x
TOP PANEL
01 Oberes Panel | Panneau du haut | Panel superior | 顶部面板
FRONT PANEL
03 Frontblende | Panneau avant | Panel frontal | 前面板
POWER SUPPLY COVER
05 Netzteilabdeckung | Couvercle d’alimentation | Cubierta de la fuente de alimentación | 电源仓盖
RIGHT SIDE PANEL
04 Rechtes Seitenteil | Panneau latéral droit | Panel lateral derecho | 右侧板
LEFT SIDE PANEL
02 Linke Seitenwand | Panneau latéral gauche | Panel lateral izquierdo | 左侧板
Thumb Screw 1x
PANEL REMOVAL
Ausbau des Panels | Retrait du panneau | Eliminación de paneles | 移除面板
1 2
1
2
It is recommended to remove all external panels before starting the installation
process. Loosen the two thumb screws at the rear.Slide it back to remove. Loosen the two thumb screws at the rear. Slide it back to remove.
Loosen the two thumb screws at the rear. Slide it back to remove.Remove the two scres at the front. Slide it sideways to remove.
Remove the thumb screws on the oposite side. Slide it to release. Lift the PSU cover to remove it.

INSTALLATION GUIDE| www.phanteks.com
INSTALLATION GUIDE
Installationsanleitung | Guide d’installation | Guía de instalación | 安装指南
VERSION 1.0
SSD HDD
HARDWARE INSTALLATION
A B
9x
Motherboard
Screw
SSD Screw 4x
Case Screw 1x
HDD Screw 4x
PSU Screw 4x
03
Hardware-Installation | Installation du matériel | Instalación de hardware | 硬件安装
MOTHERBOARD
01 Hauptplatine | Carte mère | tarjeta madre | 主板
STORAGE LAYOUT
03 Lagerlayout | Disposition de stockage | Diseño de
almacenamiento | 硬盘螺丝布局
BOTTOM FAN BRACKET
04 Untere Lüfterhalterung | Support de ventilateur inférieur |
Soporte inferior del ventilador | 底风扇支架
GPU FAN BRACKET
05 GPU-Lüfterhalterung | Support de ventilateur GPU |
Soporte de ventilador GPU | 显卡支撑架
STORAGE |2.5” SSD
Speicher 2.5-Zoll-SSD | Stockage SSD 2.5” |
Almacenamiento SSD de 2.5” | 2.5” SSD硬盘位
STORAGE |3.5” HDD
Speicher 3.5-Zoll-HDD | Stockage HDD.5” | Almacenamiento
HDD de 3.5” | 2.5” HDD硬盘位
POWER SUPPLY
02 Stromversorgung | Source de courant | Fuente de alimentación | 电源
Thumb Screw 1x
2x
Long Thumb
Screw
1 2
2
3
1
Install the ATX motherboard using 9x motherboard screws. Use the ‘stand-off
removal tool’ to reposition the stand-offs for Micro-ATX Motherboards. Insert the Power supply from the side into the chassis.
Secure with 4x PSU screws.
The NV5 comes with a storage door that is behind the
right side panel. It supports up to A4x 2.5” SSDs or B3x
3.5” HDDs.
Secure each SSD with 4x SSD screws. Secure each HDD with 4x HDD screws.
Remove the case screws on the oposite side. Slide it
to release. Secure the GPU Support Bracket with 2x long thumb
screws. Adjust the GPU Support bracket to secure the GPU in place.
Connect all needed cables to
the power supply rst for easier
installation.
PRO TIP
Optional you can remove the storage door
for an easier installation process.
PRO TIP

INSTALLATION GUIDE | www.phanteks.com
04
GEN 4 VERTICAL GPU BRACKET PH-VGPUKT4.0_03
Expand with more D-RGB products
Erweitern Sie mit weiteren D-RGB-Produkten
Développez-vous avec plus de produits D-RGB
Expanda con más productos D-RGB
Synchronisieren Sie die Beleuchtung mit dem Motherboard
Synchroniser l’éclairage avec la carte mère
Sincroniza la iluminación con la placa base
Importer EU
Axpertec Int. B.V. (EU)
Sydneystraat 33
3047 BP Rotterdam
The Netherlands
Phanteks Taiwan Inc.
11F., No. 150, Jian 1st Rd.,
Zhonghe Dist. New Taipei City 235
Taiwan
Importer US
Axpertec Inc. (US)
20465 E Walnut Dr. N
City of Industry, California 91789
United States
Sync lighting to the motherboard
POWER_SW
CABLES
Kabel | Câbles | Cabos | 机箱线缆
OPTIONAL UPGRADE
Optionales Upgrade | Mise à niveau facultative | Actualización opcional | 可选升级
D-RGB CABLES
D-RGB-Kabel | Câbles D-RVB | Cables D-RGB | D-RGB 线材
NOTE | D-RGB control buttons are deactivated if connected to
a motherboard.
HINWEIS | D-RGB-Steuertasten sind deaktiviert, wenn sie an ein
Motherboard angeschlossen sind.
REMARQUE | Les boutons de contrôle D-RGB sont désactivés s’ils
sont connectés à une carte mère.
NOTA | Los botones de control D-RGB se desactivan si se
conecta a una placa base.
注意 | 若连接主板灯光接口，机箱灯控按键将失效
Motherboard Header
Motherboard-Header
En-tête de la carte mère
Encabezado de la placa base
As an alternative, the NV5 supports the Phanteks Vertical GPU Bracket which supports up to a 4 slots GPU.
Connect the front I/O cables to the motherboard and power supply. More D-RGB lighting products can be
connected to the integrated D-RGB
controller. Optionally, the lighting
can be synced and controlled via
motherboard software.
