phase 5 Maccelerate!750TA User manual

1
ANWENDERHANDBUCH
2. Auflage Dezember 1998
Copyright 1998
phase 5 digital products
In der Au 27
61440 Oberursel
Konzeptionelles Design: Gerald Carda, Wolf Dietrich
Hardware-Design: Gerald Carda
Platinen-Layout: Gerald Carda, Thomas Knäbel
Dokumentation: Michael Sistig
Best boy on set: Thomas Knäbel
Best girl on set: Brita
Satz & Layout: Michael Sistig
Warenzeichen: Power Macintosh und MacOs sind eingetragene Warenzeichen der Apple Computer
Inc.. PowerPC ist ein Warenzeichen der IBM Corporation. Verwendete Produktnamen sind Gebrauchs-
muster und/oder Warenzeichen der jeweiligen Hersteller.
Text, Abbildungen, Programme und Hardware wurden mit größter Sorgfalt erarbeitet. Alle
Rechte sowie Änderungen in Technik und Lieferumfang vorbehalten. phase 5 digital products kann
für eventuell verbliebene fehlerhafte Angaben und deren Folgen, weder eine juristische Verantwor-
tung noch eine Haftung übernehmen. Die vorliegende Publikation ist urheberrechtlich geschützt.
Alle Rechte vorbehalten. Kein Teil dieses Buches darf ohne schriftliche Genehmigung von
phase 5 digital products in irgendeiner Form durch Fotokopie, Mikrofilm, Text-Datei oder andere
Verfahren reproduziert oder in eine für Maschinen, insbesondere Datenverarbeitungsanlagen,
verwendbare Sprache übertragen werden. Eine Übersetzung dieses Handbuches in andere Sprachen,
insbesondere ins Englische oder Französische, bedarf ebenfalls der schriftlichen Genehmigung von
phase 5 digital products.

VORWORT
Mit der MACCELERATE!750TA kommen endlich auch Anwender von PowerMacs 4400 und
7220 sowie Motorola Starmax-Rechnern in den Genuß atemberaubender G3-Leistung!
Diese kompakte Beschleunigerkarte ist in drei in drei Leistungsklassen – von 240 MHz /
512KB Backside-Cache bis zu 300MHz / 1024KB Backside-Cache – erhältlich, und beschleu-
nigt Ihren Computer – je nach Rechnermodell und Anwendung auf ca. das drei- bis
vierfache der bisherigen Prozessorleistung.
Die MACCELERATE!750TA-Prozessorkarte ist ein Qualitätsprodukt, das von unseren erfah-
renen Ingenieuren auf höchste Leistung und Sicherheit konzipiert wurde, und das in unse-
rer modernen Fertigungsstätte am Sitz unseres Unternehmens unter strenger Beachtung
aller ökologischer Anforderungen hergestellt wird. Mit der MACCELERATE!750TA-
Prozessorkarte erhalten Sie ein High-Tech-Produkt, das Ihnen Spitzenleistung mit Sicher-
heit bietet.
Einige der wichtigsten Eigenschaften der MACCELERATE!750TA-Beschleunigerkarten:
●Geeignet für PowerMac 4400/7220 und Motorola Starmax Rechner,
sowie kompatible Systeme (Tanzania- und Alchemy-Mainboards)
●Einfacher lötfreier Einbau im 2nd-Level-Cache-Slot
●Betrieb mit zwei kurzen und einer langen PCI-Karte möglich
●Erhältlich derzeit in Taktraten zwischen 240 MHz und 300 MHz
●512 Kbyte oder 1 Mbyte Backside-Cache
(je nach MACCELERATE!750TA-Modell)
●Gefertigt in modernster SMD- und BGA-Technologie
●Hergestellt in Deutschland
●12 Monate Garantie
Wir möchten Sie an dieser Stelle darum bitten, die diesem Produkt beigefügte Registra-
tionskarte auszufüllen und an uns einzusenden. Zum einen können wir Sie so über mög-
liche zukünftige Erweiterungen zum Apple Macintosh und kompatible Systeme sowie
auch über andere Entwicklungen rund um MacOs kompatible Rechner informieren, zum
anderen helfen Sie uns mit Ihrer Meinung, auch in Zukunft die Produkte auf den Markt zu
bringen, die Sie sich als Anwender wünschen.
2
MACCELERATE!750TA Anwenderhandbuch

WAS SIE BENÖTIGEN:
●Apple Power Macintosh 4400/7220 /
Motorola StarMax Rechner der 3000- und 4000-Serie
oder kompatiblen Rechner mit Tanzania- oder Alchemy-Mainboard
●MacOS 7.6.1 oder höher
(empfohlen System 8.1)
LIEFERUMFANG
Bitte überprüfen Sie bei Erhalt Ihrer MACCELERATE!750TA-Beschleunigerkarte die
Vollständigkeit des Lieferumfangs. Die Packung muß enthalten:
●Eine Platine (die MACCELERATE!750TA-Beschleunigerkarte)
●Dieses Handbuch
●Eine Installationsdiskette
●Eine Registrationskarte
Sollte eines dieser Teile nicht enthalten sein, so wenden Sie sich bitte umgehend an
Ihren Fachhändler.
BEVOR SIE MIT DEM EINBAU BEGINNEN
Die Installation der MACCELERATE!750TA-Beschleunigerkarte ist relativ einfach und
fordert vom Benutzer keine technischen Vorkenntnisse. Sollten Sie es jedoch vorziehen, die
Karte nicht selbst einzubauen, so können Sie sich natürlich auch an Ihren Fachhändler wen-
den, der Ihnen die Karte gegebenenfalls gegen ein geringes Entgeld installieren kann.
HINWEIS
Sollte im Ihrem Rechner eine PCI-Karte in voller Baulänge installiert sein, so
muß diese vor dem Einbau der MACCELERATE!750TA-Beschleunigerkarte
herausgenommen werden, da diese den Einbau der MACCELERATE!750TA
mechanisch behindern kann. Nach dem Einbau der MACCELERATE!750TA kann die
PCI-Karte in voller Baulänge aufgrund der Höhe der MACCELERATE!750TA, nur in
dem obersten PCI-Slot Ihres Rechners betrieben werden.
Sollten Sie Ihren Rechner transportieren wollen, entfernen Sie bitte Ihre
MACCELERATE!750TA-Karte zuerst, da die Karte schwerer als ein 2nd-Level-Cache-
Modul ist. Dadurch ist es möglich, daß sich die MACCELERATE!750TA bei
Erschütterungen während des Transports aus ihrem Slot lösen und herausfallen
kann.
3
MACCELERATE!750TA Anwenderhandbuch

HINWEIS
Die nachfolgende Installationsanleitung erläutert den Einbau der
MACCELERATE!750TA-Beschleunigerkarte beispielhaft in einem Motorola
StarMax Rechner Modell 4000/160. Soll die Karte in einen anderen Rechnersystem
installiert werden, so lesen Sie bitte in dem zu Ihrem Computer gehörenden
Benutzerhandbuch nach, wie dieses Modell zu öffnen ist, und wo sich der
2nd-Level-Cache-Slot in diesem Modell befindet.
EINBAU DER MACCELERATE!750TA-BESCHLEUNIGERKARTE
Schalten Sie bitte Ihren Rechner aus und entfernen Sie alle Kabel (Netzkabel, Monitor-
kabel, Tastatur/Maus, SCSI, Drucker und Modemkabel, Ethernet/Netzwerkanschluß) sowie,
falls vorhanden, alle extern angeschlossenen Geräte von Ihrem Computer. Entfernen Sie
nun die drei Gehäuseschrauben auf der hinteren Seite des Motorola StarMax 4000/160
Rechners (Abbildung 2).
Jetzt können Sie den Gehäusedeckel durch einen leichten Ruck nach hinten lösen. Ziehen
Sie die Gehäuseabdeckung durch vorsichtiges Bewegen nach hinten und oben von dem
Rechner ab (Abbildung 3). Sollten Sie beim Abnehmen des Gehäusedeckels Widerstand
verspüren, so wenden Sie bitte keine Gewalt an, sondern sehen Sie unter den Deckel, ob
sich eventuell ein Kabel oder ähnliches an der Abdeckung verfangen hat.
4
MACCELERATE!750TA Anwenderhandbuch

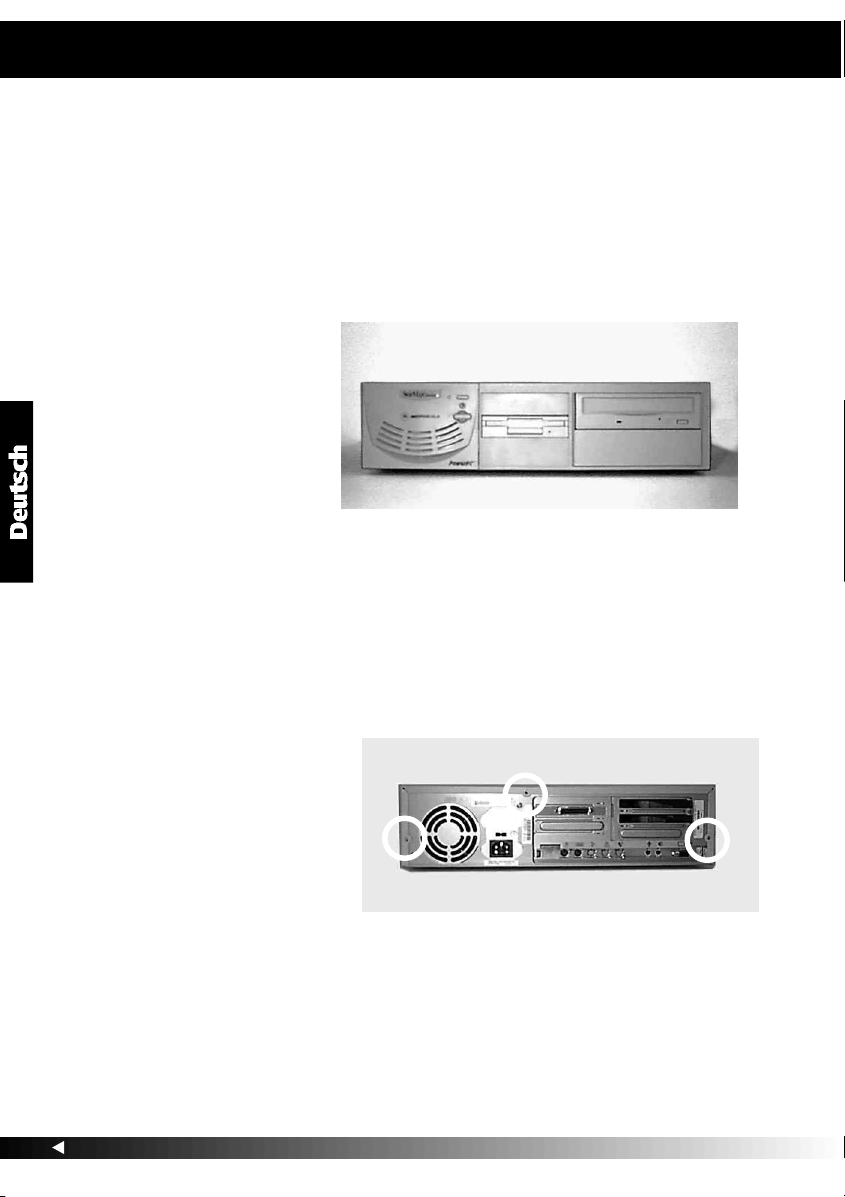

Abbildung 1
Der Motorola StarMax
4000/160 Rechner
Abbildung 2
Position der
Gehäuseschrauben
beim Motorola StarMax
4000/160 Modell

Wenn Sie jetzt von oben auf den Motorola StarMax 4000/160 , wie in Abbildung 4 gezeigt,
sehen, erkennen Sie auf der linken unteren Seite den 2nd-Level-Cache-Slot. Sollte in Ihrem
Rechner ein 2nd-Level-Cache-Modul installiert sein, so muß dieses zuerst entfernt werden.
Ziehen Sie dazu das Modul nach oben aus dem 2nd-Level-Cache-Slot. Im Allgemeinen
steckt das 2nd-Level-Cache-Modul recht fest in seinem Sockel, läßt sich aber trotzdem rela-
tiv einfach aus dem Slot ziehen. Wenden Sie aber in keinem Fall Gewalt an, sondern ver-
5
MACCELERATE!750TA Anwenderhandbuch

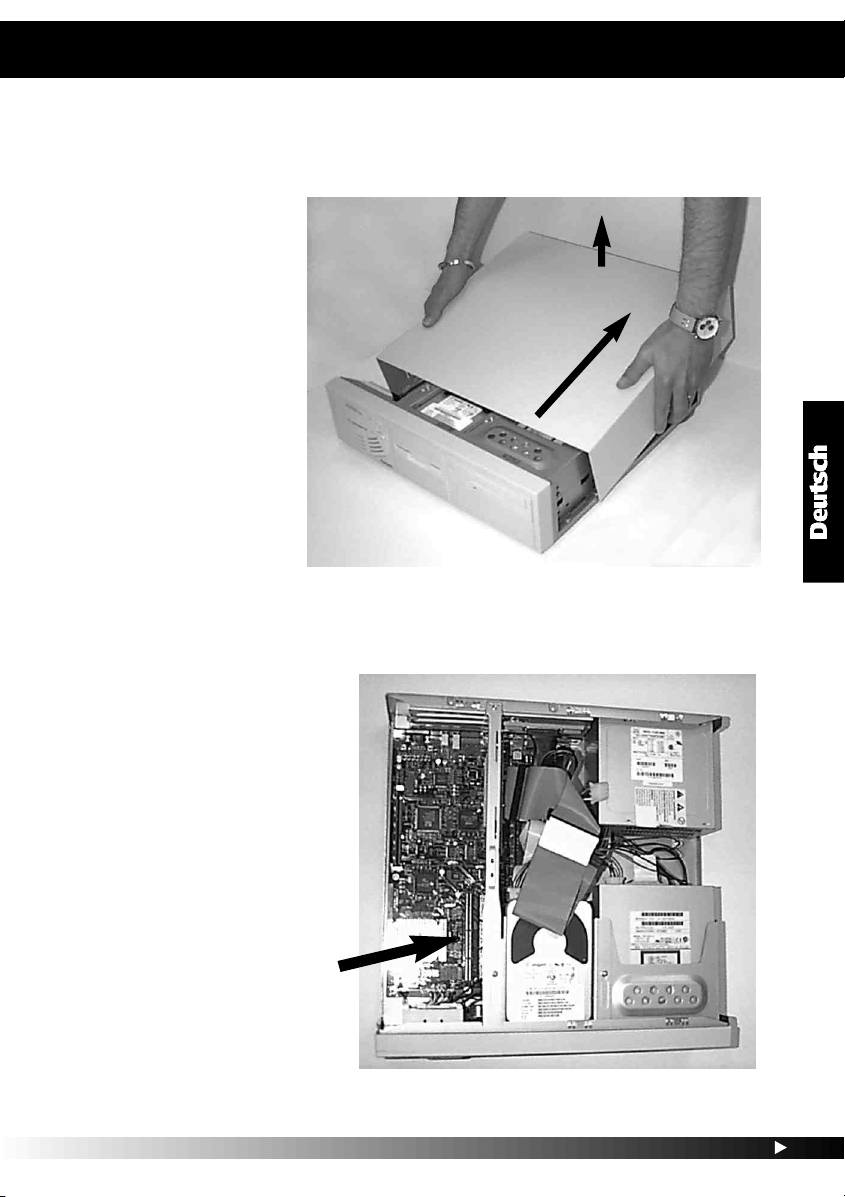

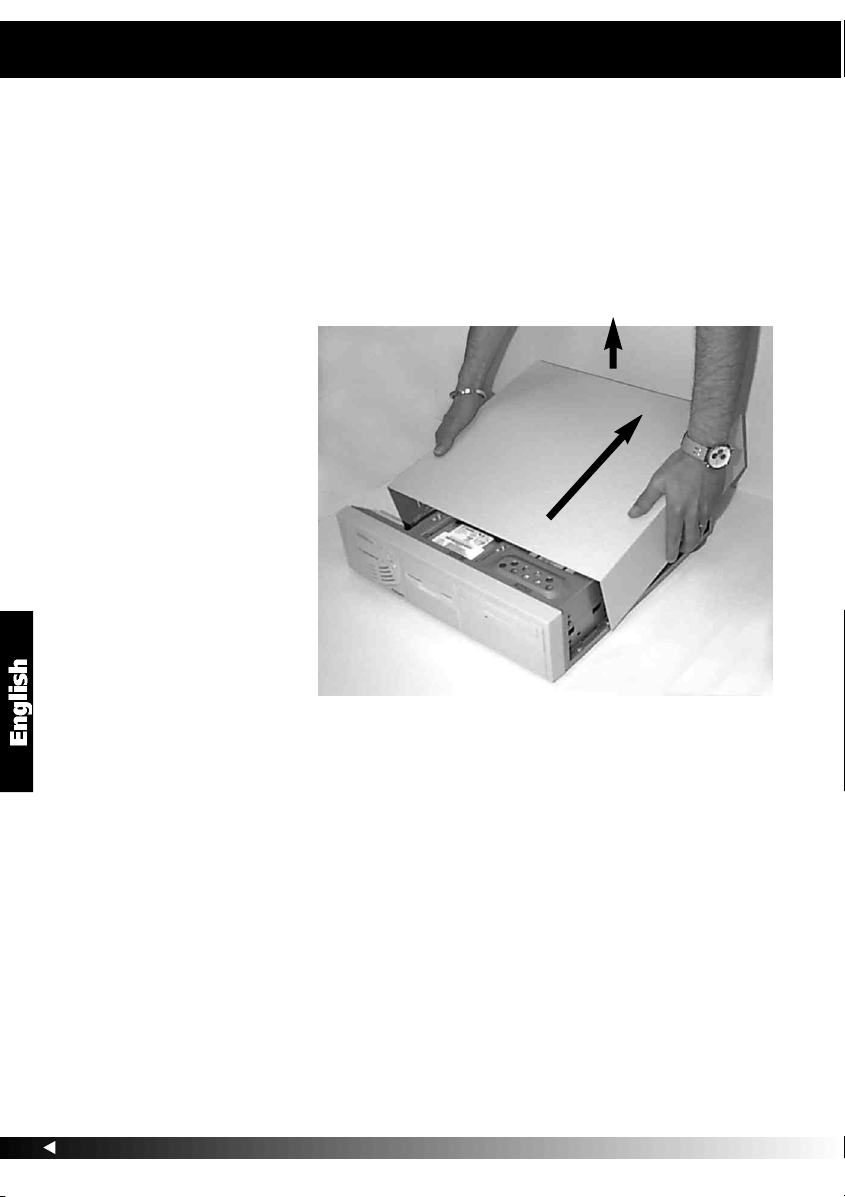

Abbildung 3
Öffnen des
Gehäusedeckels
Abbildung 4
Position des
2nd-Level-Cache-Slots

suchen Sie, durch langsames Hin- und Herbewegen, ohne das Modul dabei zu verkanten,
herauszuziehen. In dem frei gewordenem 2nd-Level-Cache-Slot, wird dann die
MACCELERATE!750TA-Beschleunigerkarte eingesetzt.
Leiten Sie eventuell entstandene statische Aufladung Ihres Körpers ab, indem Sie das
Gehäuse Ihres Computers und gleichzeitig die noch antistatisch verpackte
MACCELERATE!750TA-Beschleunigerkarte berühren. Entnehmen Sie die Karte aus der anti-
statischen Verpackung, und setzen Sie nun die Karte von oben vorsichtig in den 2nd-Level-
Cache-Slot ein, indem Sie mit Ihren Fingern Druck auf den oberen Platinenrand ausüben
(Abbildung 5). Vermeiden Sie hierbei auf jeden Fall, Druck auf den Kühlkörper auszuüben,
da dieser dadurch verrutschen oder sich von der Karte lösen könnte. Bitte beachten Sie
auch, daß keine Kabel oder Ähnliches unter der Karte eingeklemmt werden.
Wenden Sie auf keinen Fall Gewalt an, sondern drücken Sie die Karte langsam und mit
nicht zu großer Kraft in den 2nd-Level-Cache-Slot (Abbildung 5). Achten Sie darauf, daß
die MACCELERATE!750TA-Karte nach dem Einbau korrekt und bündig im 2nd-Level-Cache-
Slot sitzt.
Jetzt können Sie die Abdeckung Ihres Rechners wieder befestigen und alle
entfernten Kabel und Peripheriegeräte wieder anschließen. Hiermit ist der Einbau Ihrer
MACCELERATE!750TA-Beschleunigerkarte bereits abgeschlossen.
6
MACCELERATE!750TA Anwenderhandbuch
Abbildung 5
Einsetzen der
MACCELERATE!750TA
Beschleunigerkarte

AKTIVIERUNG DES BACKSIDE-CACHE
DER MACCELERATE!750TA
Die Aktivierung und Steuerung des Backside-Caches Ihrer MACCELERATE!750TA-Beschleu-
nigerkarte erfolgt mittels des Kontrollfeldes “BCache Control“. Dieses finden Sie auf der
beiliegenden Diskette, zusammen mit einer ausführlichen Funktionsbeschreibung und
Anleitung in Form einer Simpletext-Datei.
Hinweis: Bitte beachten Sie, daß die volle Leistung Ihrer MACCELERATE!750TA-
Beschleunigerkarte nur mit aktiviertem Backside-Cache und dem dazu erforderlichen
installiertem Kontrollfeld „BCache Control“ erreicht wird.
7
MACCELERATE!750TA Anwenderhandbuch

GARANTIEBESTIMMUNGEN
Auf die MACCELERATE!750TA-Beschleunigerkarte gewährt phase 5 digital products eine
Garantie von 12 Monaten auf Bauteile und Verarbeitung, beginnend mit dem Erstver-
kaufsdatum (Datum der Fachhandelsrechnung an den registrierten Endkunden). Innerhalb
dieser Gewährleistungsfrist beseitigen wir nach unserer Wahl, durch Umtausch oder Repa-
ratur, alle Mängel, die auf Material- oder Herstellungsfehlern beruhen. Durch die Aus-
führung von Garantieleistungen wird die Garantiefrist in keiner Weise berührt.
Ausgeschlossen werden Garantieleistungen für Beschädigungen oder Funktionsstörun-
gen, die aufgrund äußerer Einwirkungen oder unsachgemäßer Benutzung, speziell auch
unautorisierter Reparatur, verursacht wurden. Veränderungen an der Hardware, gleich
welcher Art, führen automatisch zum Erlöschen des Garantieanspruchs.
Ausgeschlossen werden ebenso Garantieleistungen für Fehlfunktionen oder Funktions-
störungen der MACCELERATE!750TA-Beschleunigerkarte, an anderen im/am Computer
angeschlossenen Geräten oder am Computer selbst, die nach dem Einbau der
MACCELERATE!750TA-Beschleunigerkarte oder späterer Veränderungen des Systems (wie
z.B. Einbau neuer Erweiterungen) auftreten, sofern nicht zweifelsfrei nachgewiesen wer-
den kann, daß ein technischer Defekt der MACCELERATE!750TA-Beschleunigerkarte Ursa-
che der Fehlfunktion oder Funktionsstörung ist. Ausdrücklich werden hierbei auch
Veränderungen an der Hardware und/oder Software des Computers eingeschlossen, die
durch den Hersteller oder Dritte in Form von Reparaturen, Nachbesserungen oder System-
Updates vorgenommen werden.
phase 5 digital products übernimmt keinerlei Gewährleistung dafür, daß dieses Produkt für
eine bestimmte Anwendung geeignet ist. Weiterhin übernehmen wir keinerlei Haftung
für Defekte oder Schäden an anderen Geräten als der MACCELERATE!750TA-Beschleuni-
gerkarte, sowie ausdrücklich auch Verluste von Daten, die in mittelbaren oder unmittel-
baren Zusammenhang mit dem Einsatz der MACCELERATE!750TA-Beschleunigerkarte ste-
hen oder zu stehen scheinen, selbst wenn wir vorher auf die Möglichkeit eines solchen
Zusammenhanges hingewiesen worden sind. Für mitgeliefertes Zubehör oder andere
Perepherie-Geräte gelten ausschließlich die Garantiebestimmungen des jeweiligen Her-
stellers.
Bitte senden Sie in jedem Fall Ihre Registrationskarte unter Angabe von Kaufdatum und
Seriennummer der MACCELERATE!750TA-Beschleunigerkarte ein, damit im Falle von Pro-
blemen oder Garantieabwicklungen diese ohne weitere Anforderungen oder Verzöger-
ungen bearbeitet werden können.
TECHNISCHE BERATUNG UND SERVICE
Sollten Sie technische Informationen z.B. zum Einbau, zur Erweiterung oder zur Kompatibilität
Ihrer Systemkonfiguration haben, so wenden Sie sich bitte an Ihren Fachhändler, der Sie mit der
8
MACCELERATE!750TA Anwenderhandbuch

entsprechenden Kompetenz beraten und Ihnen die passenden Erweiterungsprodukte anbieten
kann. Die erfahrenen Apple- bzw. phase 5-Fachhändler verfügen über das Wissen und die
zusätzlichen Serviceinformationen, die im Falle von einfachen technischen Problemen oder
Kompatibilitätsfragen schnell zur Lösung des Problems beitragen. Auch bei der Erkennung
möglicher Garantiefälle (bitte beachten Sie hierzu auch das Kapitel „Support, Garantieabwick-
lung, Rücksendung“) kann Ihnen Ihr Fachhändler behilflich sein.
Darüberhinaus erhalten Sie umfangreiche Support-Informationen über unseren World Wide
Web-Server im Internet. Sie erreichen unsere Homepage unter:
☞http://www.phase5.de
Hier können Sie sich alle Arten von technischen Informationen zu aktuellen und kommenden
Produkten abrufen, die zur allgemeinen Information oder technischen Unterstützung wichtig
sind. Diese Informationen werden ständig aktualisiert, und enthalten z.B. Hinweise zu ge-
testeten und passenden Hardware-Ergänzungen oder bekannten Fehlerquellen und Kompati-
bilitätseinschränkungen sowie Tips und Infos zur Abhilfe auftretender Probleme. Natürlich
können auch aktuelle Software-Updates heruntergeladen werden.
Aktuelle Updates von Software-Treibern zu unseren Produkten, soweit verfügbar, können Sie
auch über unseren FTP-Server beziehen. Diesen erreichen Sie unter:
☞ftp://ftp.phase5.de
Sollte Ihnen Ihr Fachhändler einmal nicht weiterhelfen können oder Sie keinen Zugriff auf unse-
re elektronischen Support-Medien haben, so wenden Sie sich bitte schriftlich oder per Fax an
direkt an uns (siehe nächstes Kapitel „Support, Garantieabwicklung, Rücksendung“).
SUPPORT, GARANTIEABWICKLUNG, RÜCKSENDUNGEN
Zur Abwicklung von Garantiefällen kontaktieren Sie bitte Ihren Fachhändler, bei dem Sie unser
Produkt erworben haben. Sollte dies nicht möglich sein, so wenden Sie sich bitte an unsere
Vertriebsabteilung. Diese erreichen Sie unter
phase 5 digital products
In der Au 27
D-61440 Oberursel
Telefon: [phone]
Fax: [phone]
Außerhalb Deutschlands wenden Sie sich zur Garantieabwicklung bitte direkt an unsere Distri-
butoren oder Ihren Fachhändler. Bitte beachten Sie, daß Rücksendungen nur nach vorheriger
9
MACCELERATE!750TA Anwenderhandbuch

Absprache und Autorisation von unserem Support angenommen werden können. Dieser erteilt
Ihnen eine RMA-Nummer, die gut sichtbar auf der Einsendung vermerkt sein muß. Bitte
beachten Sie, daß Einsendungen ohne RMA-Nummer nicht bearbeitet werden können. Ebenso
werden unfreie Einsendungen nicht angenommen.
Sofern bei autorisierten Rücksendungen kein Defekt feststellbar ist, wird eine Bearbeitungs-
pauschale von DM 60,– (Stand: November 1998) erhoben. Wird ein Defekt festgestellt, der nicht
unter die Garantieabwicklung fällt, so werden die Bearbeitungspauschale und bei Reparatur
zusätzliche vom Defekt abhängige Kosten berechnet.
Für Versandschäden, die auf mangelhafte Verpackung bei der Einsendung von Geräten zurück-
zuführen sind, kann keine Haftung übernommen werden. Verwenden Sie bei der Einsendung
einer MACCELERATE!750TA-Beschleunigerkarte immer die Originalverpackung und zusätz-
lich eine stabile Umverpackung (z.B. Postpaket) und gegebenenfalls Füllmaterial (z.B. ökolo-
gisch abbaubare Füllmaterialien).
10
MACCELERATE!750TA Anwenderhandbuch

11
USER MANUAL
2nd Edition December 1998
Copyright 1998
phase 5 digital products
In der Au 27
61440 Oberursel
Conceptual Design: Gerald Carda, Wolf Dietrich
Hardware-Design: Gerald Carda
Board-Layout: Gerald Carda, Thomas Knäbel
Documentation: Michael Sistig
Best boy on set: Thomas Knäbel
Best girl on set: Brita
Composition & Layout: Michael Sistig
All rights reserved. Specifications are subject to change without notice.
Power Macintosh is a registered trademark of Apple Computer Inc.. PowerPC is a trademark of the
IBM Corporation. Product names used are registered designs and/or trademarks of the relevant
manufacturer.
The text, illustrations, programs and hardware have been produced with the utmost care. All rights
and changes to the technology and scope of supply are reserved. Phase 5 digital products accepts
neither legal responsibility nor liability for any errors remaining in the data or the consequences
thereof. This publication is protected by copyright. All rights are reserved. No part of this manual may
be reproduced by photocopying, microfilm, text file or other process or be transferred into a
language used for machines, in particular data processing equipment, without the express written
authorisation of phase 5 digital products. Translation of this manual into other languages, especially
Spanish or French, must also be authorised by phase 5 digital products.

PREFACE
With the brand-new MACCELERATE!750TA , there is a powerful G3 upgrade card available
– finally! – for all users of PowerMacs 4400 and 7220 as well as Motorola Starmax systems.
If you are using one of these systems, you can now appreciate the vast power of breathta-
king G3 performance, without buying a complete new computer! Available in three speed
grades – from 240 MHz / 512K Backside Cache up to the high-end model with 300MHz /
1024K Backside Cache – the MACCELERATE!750TA will increase the processor performance
of the systems which they are installed in to some 300 - 500% of the original performance
– Fasten Your Seat Belts!
The MACCELERATE!750TA accelerator board is a quality product, which has been designed
by our experienced engineers to reach highest performance and stability, and which is
manufactured at our modern productiong facility at the headquarters of phase 5 digital
products, under full consideration of today's ecological requirements. This ensures that
you get a high-tech product which will provide you with many years of trouble-free ope-
ration – High tech made in Germany.
Some of the most important features of the MACCELERATE!750TA accelerator board:
●Suitable for: PowerMac 4400/7220, Motorola Starmax Computers,
and compatible systems with Tanzania- and Alchemy Mainboards)
●Easy and solderless installation into the 2nd Level Cache Slot
●Operation with one12“ and two 7“ PCI cards possible
●Available in different clockrates
●512 Kbyte or 1 Mbyte Backside Cache
(depending on MACCELERATE!750TA Model)
●Manufactured using latest SMD- and BGA-technology
●Made in Germany
●12 months warranty
Before proceeding further, we would kindly ask you to complete and return the attached
registration card. This will allow us to inform you, should it be necessary, of any technical
information you may require and also allow us to keep you informed about future deve-
lopments. We value your opinions highly, which are very helpful in assisting us to shape our
on-going product development for the Macintosh or MacOS compatible computer systems.
12
MACCELERATE!750TA User manual

WHAT YOU WILL NEED:
●PowerMac 4400/7220, Computer
Motorola Starmax 3000/4000 series,
other compatible computer with Tanzania- or Alchemy Mainboard
●MacOS 7.6.1 or higher
(recommended System 8.1)
CONTENTS LIST
On receipt of the MACCELERATE!750TA accelerator board please check that the contents
are complete. The package should contain:
●One board (the MACCELERATE!750TA accelerator board)
●This manual
●A installation disk
●A registration card
If any of the contents are missing, please refer to your retailer.
ADVICE
The installation of the Maccelerate!750TA is quite easy, and you will need only a
minimal technical skill. If you are not experienced at all with the installation of
add-ons to your computer, you may ask your local Apple dealer or an authorized
service center to do the installation for you, possibly for a small fee.
When shipping your computer, please remove the MACCELERATE!750TA board
first. Because the MACCELERATE!750TA board is heavier than a regular cache
card, any impact your computer sustains during transit may jar the card loose.
13
MACCELERATE!750TA User manual

INSTALLING THE MACCELERATE!750TA ACCELERATOR BOARD
To install your Maccelerate!750TA into your computer, you first have to open it's case. Plea-
se refer to the manual of your computer which explains how to open the case in detail. In
the example below, the example installation is done with a Motorola Starmax 4000/160
computer.
The Maccelerate!750TA must be installed into the second-level cache slot of your compu-
ter. Please make sure again, that you have a computer which the Maccelerate!750TA is sui-
ted for (see compatibility list on page 13 of this manual). If your system is not listed, and if
you are unsure whether the Maccelerate!750TA is suitable for your computer or not, plea-
se contact the manufacturer, distributor or dealer of the system to obtain detailed techni-
cal information about compatibility.
Once you have opened the case of your computer and have removed any internal add-ons
which may cover the second-level cache slot, you will find the cache slot either populated
with a second-level cache module, or empty. Picture 1 shows the empty cache slot, as it is
located in the Motorola Starmax 4000/160 computer. If a cache module is installed in the
cache slot, it must be removed before the Maccelerate!750TA can be installed.
NOTE:
As the Maccelerate!750TA comes with an extremely fast backside cache on board,
the original second-level cache is not longer needed, but would have to be
14
MACCELERATE!750TA User manual
Picture 1
Cover removal

removed either. Therefore, it is no disadvantage that you have to remove the
second-level cache to install the Maccelerate!750TA; you may even sell the not-
longer needed second-level cache module on the second hand market or give it
to someone who owns a compatible computer without cache.
In common cache slot connectors, the cache modules are either removed by dragging them
upwards out of the socket, or by pushing a lever at one end of the socket. Please refer to
15
MACCELERATE!750TA User manual
Picture 2
Position of the
2nd Level Cache Slot
Picture 3
Inserting the
MACCELERATE!750TA
Accelerator board

your computers manual how to install/remove cache modules in your computer.
Before you insert the Maccelerate!750TA into the empty cache slot, please touch the metal
case of your open computer with one hand to avoid static load. While the one hand still in
contact with the metal case, remove the Maccelerate!750TA from it's antistatic bag with
the other hand. The Maccelerate!750TA is larger in size than the second-level cache modu-
le, but will easily fit into the socket with it's golden slot contacts. To insert the Maccelera-
te!750TA, please press slightly from top onto the edge of the circuit board, as shown in pic-
ture 2. Avoid any pressure on the black heat sink as it could be disadjusted. Please make
sure that the Maccelerate!750TA sits correctly inserted in the cache slot, with a tight fit.
After installing the Maccelerate!750TA into the second-level cache slot, you can close the
case of your computer, following the instructions of your computer's manual. The installa-
tion is now complete. After you have closed your Power Macintosh G3 computer, it is ready
for operation.
Please note that you must install the control panel „BCache Control“ on the disk
provided with the Maccelerate!750TA, in order to activate the Backside Cache on
your Maccelerate!750TA and get the full performance it offers you.
ACTIVATION OF THE BACKSIDE CACHE
Activation and control of the backside cache of the MACCELERATE!750TA is done by use of
a control panel named „BCache Control“. You will find the control panel and a documen-
tation on it in simple text format on the included disk.
ADVICE:
Keep in mind, that full performance of the MACCELERATE!750 is only achieved on
activated backside cache and the installed corresponding control panel
„BCache Control“.
16
MACCELERATE!750TA User manual

GUARANTEE TERMS
On this MACCELERATE!750TA accelerator board, phase 5 digital products provides a war-
ranty of 12 months from the date sale (date of retailer/dealer sale to end-user) covering
manufacturing and components defects. Within this guarnatee period, at our choice, we
will rectify any defects that are due to component or manufacturing faults, either by
exchange or repair.
The warranty does not cover malfunctions caused by incorrect fitment, improper usage or
unauthorised repair. Any modifications whatsoever made to the product will also invali-
date the warranty.
Also excluded are warranty repairs for malfunctions or function distrurbances on the
MACCELERATE!750TA accelerator board, on other units connected on/to the Macintosh, or
of the Macintosh itself, which occur after the assembly of the MACCELERATE!750TA acce-
lerator board or later modifications of the system (as e.g. the insertion of new expansions),
as far as it can not be doubtlessly proven that a technical defect of the
MACCELERATE!750TA accelerator board is the cause of the malfunction or function distur-
bance. Modifications of the hardware and/or software of the Macintosh are expressively
included, which are carried out through the Apple Computer Inc. in form of repairs, upg-
rades, or system-updates.
phase 5 digital products takes over no warranty what so ever that this product is suited for
a certain application. Furthermore, we take over no liability for defects or damages on
other units than the MACCELERATE!750TA accelerator board, as well as expressly not for
the loss of data, which are or seem to be in direct or indirect connection with the usage of
the MACCELERATE!750TA accelerator board, even if we have been informed about the
possibility of such a connection in advance. For also delivered add-ons or other peripheri-
al units, exclusively the guarantee conditions of the respective producer are applicable.
In any case please return your registration card stating the date of purchase and serial
number of the MACCELERATE!750TA accelerator board, so that in case of problems or
guarantee handling this can be processed without further demands or delays.
TECHNICAL SUPPORT AND SERVICE
Should you need technical support during the process of fitting and using your
MACCELERATE!750TA accelerator board, please refer to your supplying retailer/dealer
who will be pleased to offer appropriate advice.
Your retailer/dealer will also assist you should you believe there is a need for warranty ser-
vice work (please also refer to the section below “SUPPORT, GUARNTEE HANDLING AND
RETURNS“).
17
MACCELERATE!750TA User manual

Furthermore you will be able to access comprehensive support information from our
Internet World Wide Web server. You will able to reach our home page at:
☞http://www.phase5.de
This information will be updated frequently with technical advice, know sources of errors,
compatibility issues, restrictions and informations about future products.
In addition, required future software updates will be able to be downloaded from our FTP
server which is located at:
☞ftp://ftp.phase5.de
Should your retailer at times be not able to help you, or you have no access to our elec-
tronic support media, please refer in writing, by fax or by phone directly to us. (see next
chapter „Support, guarantee handling, returns“).
SUPPORT, GUARANTEE HANDLING AND RETURNS
For the handling of guarantee cases, please contact your local dealer where you have
purchased our product. If this is not possible please contact our sales department, which
can be reached under:
phase 5 digital products
In der Au 27
D-61440 Oberursel
Germany
Phone: [phone] / 58 37 87
Fax: [phone]
Outside of Germany kindly contact directly our distributors or your retailer/dealer for the
handling of warranty services. Please be aware that returns will only by accepted by advan-
ce agreement and authorisation through our support department. This assigns a returns
number (RMA) which has to be clearly marked on the return package. Please be aware that
returns without RMA number cannot be processed. Also unpaid deliveries will not be
accepted.
In the event of an item being returned where no fault could be detected, a handling
charge of DM 60,– will be charged. Is a defect which is not subject to the terms of the
guarantee is found, then a handling fee will be charged, in addition to the repair cost,
dependant on the fault.
18
MACCELERATE!750TA User manual

For transport damages, which are due to unsuitable packaging of returns of units, no
liability can be accepted. For any return of a MACCELERATE!750TA accelerator board
always use the original packaging, and additionaly a stable outer wrap (e.g. postal packa-
ge) and resp. filling material (e.g. biodegradable filling materials).
19
MACCELERATE!750TA User manual

20
MACCELERATE!750TA User manual
Diese MACCELERATE!750TA-Beschleunigerkarte für den Einbau-
betrieb in Apple Power Macintosh 4400/7220 Computern,
Motorola StarMax Rechnern der 3000- und 4000-Serie oder
kompatiblen Rechner mit Tanzania- oder Alchemy-Mainboards
entspricht den grundlegenden Anforderungen des Gesetzes über
die elektromagnetische Verträglichkeit gemäß der europäischen
Norm EN55022 Klasse B.
The MACCELERATE!750TA accelerator board for use in Apple
Power Macintosh 4400/7220 Computers, Motorola StarMax
Desktop Series or compatible Systems with Tanzania- or
Alchemy-Mainboards meets the basic requirements of the
difinitions on electro magnetical compliance with respect to the
european standard EN55022 Class B.
