Philips MANT950 - TV Antenna - Indoor User manual

1
MANT950
EENNUser manual 1
SSPPManual De Utilizador 9

2
EN Contents
33SSaaffeettyyIInnssttrruuccttiioonnss
55IInncclluuddeeddwwiitthhAAnntteennnnaa
55MMoouunnttiinnggAAnntteennnnaa
66CCoonnnneeccttiinnggttooyyoouurrTTVV
77WWaarrrraannttyy
88TTeecchhnniiccaallSSuuppppoorrtt

3
Antenna grounding and safety warning
1. Outdoor antennas and lead-in conductors from antenna to a build-
ing, should not cross over open conductors of electric light or
power circuits.They should be kept away from all circuits to avoid
the possibility of accidental contact.
2. Each conductor of a lead-in from an outdoor antenna should be
connected with an antenna discharge unit.Antenna dicharge units
(or Lightning Arrestors) should be located outside the building or
inside the building between the point of entrance of the lead-in and
the TV, and as near as practical to the entrance of the conductors
to the building.
Important Safety Notes
If you do not feel comfortable or competent to install this antenna we
recommend that you seek the assistance of a qualified professional
antenna installer.
Read the instructions for this device thoroughly before attempting
installation.
The installation or dismantling of any antenna near power lines is dan-
gerous. Each year hundreds of people are killed or injured while
attempting to install or service antennas. For your safety and proper
antenna installation, read and follow all safety precautions.
Choose an installation site for safety as well as performance.
All electric power lines, cable lines and telephone lines look alike.To
be safe, assume ANY overhead line can kill you.
Do not place an antenna where it could potentially fall on to, or blow
into a power line. If in doubt call your electric provider. Let them
review your site.
Outdoor antennas should be grounded with an approved lighting arrest-
ing device. Local codes may apply. Use 8 AWG or larger ground wire.
Height or other restrictions on antennas may apply to your installa-
tion depending on your proximity to an airport, or local ordinances.
Take the time to plan your installation procedure. Do all assembly
EN
Safety Instructions
IIMMPPOORRTTAANNTT
RREEAADD
BBEEFFOORREE
IINNSSTTAALLLLAATTIIOONN

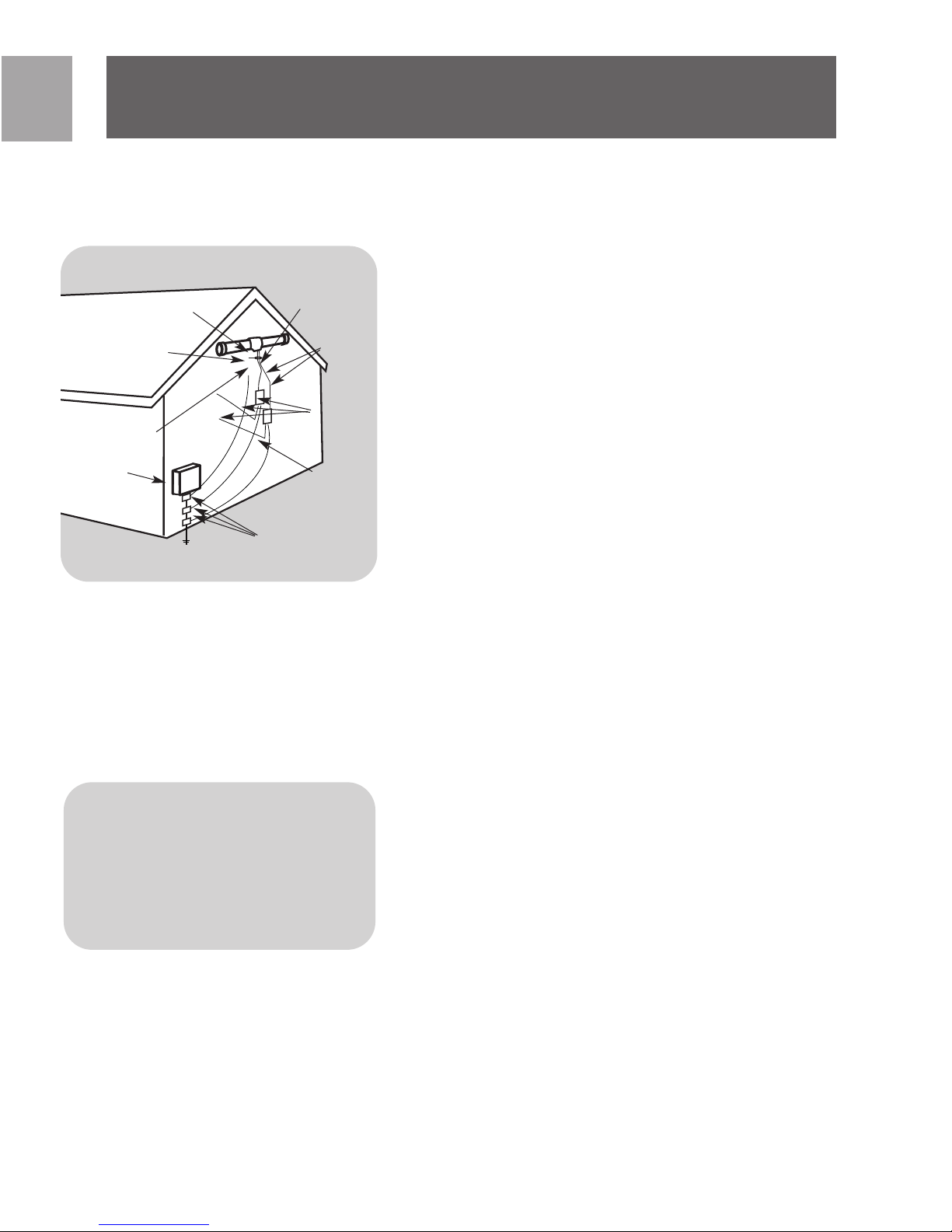

NEC - National Electrical Code
*Antenna Discharge Unit is not required if lead in conductors are enclosed in a
continuous metallic shield that is permanently and effectively grounded.
GROUND CLAMP
ELECTRIC
SERVICE
EQUIPMENT
ANTENNA
LEAD-IN WIRE
ANTENNA
DISCHARGE
UNIT*
(NEC
SECTION
810-20)
GROUNDING
CONDUC-
TORS
(NEC SEC-
TION 810-
21)
GROUND CLAMPS
POWER SERVICE GROUND-
ING ELECTRODE
SYSTEM (NEC ART250,
PART H)
TO EXTERNAL ANTENNA
TERMINALS OF PRODUCT
TO ROTATOR CONTROL UNIT

4
EN Safety Instructions
work on the antenna on the ground. Raise the completed antenna
after assembly.
Do NOT work on a wet, snowy or windy day or if a thunderstorm is
approaching. Do NOT use a metal ladder.
If the antenna assembly starts to fall, get away from it and let it fall.
Remember that the antenna mast and cable are all excellent conduc-
tors of electrical current.
Do NOT install the antenna by yourself. Be sure that there are two
other people available for help.
If any part of the antenna should come in contact with a power line .
.. DON'T TOUCH IT OR TRY TO REMOVE ITYOURSELF. Call your
local power company immediately.They will remove it.
Should an electrical accident occur ...DON'TTOUCHTHE PERSON
IN CONTACT WITH THE POWER LINE, or you too can become
electrocuted. Instead, use a DRY board, stick, or rope to push or pull
the victim away from the power lines and antenna. Once clear, check
the victim. If he has stopped breathing, immediately administer car-
diopulmonary resuscitation (CPR) and stay with him. Have someone
else call for medical help.
Install wire antennas high enough that they will not be "walked into"
by people.
Do not install antenna wire(s) over or under utility lines.
Important installation information
The MANT950 uses a power injector that sends a low power DC
voltage to the antenna to drive the signal amplifier built into the
antenna though the RG-6 or RG-59 signal cable.
It is essential for proper operation of this antenna system that the
power injector be connected between the antenna and any devices
such as splitters, additional amplifers, matching transformers, net-
works, etc. SEE DIAGRAM TO LEFT.
Disregarding this important notice may result in damaging the power
injector or improper operation / poor performance.

5
EN
Parts included:
1. MANT950 Antenna 1
2. 12VDC, 200mA Power Injector 1
3. Main Bracket 1
4. 1/2" screws & washers) 6
5. U-Bolts 2
6. Mast clamps 2
7. Wing-nuts 4
7. L-Bracket 2
8. 2" Wood Screws 2
9. 20' RG-59U cable with connectors 1
10. Weather Boot 1
Determining signal strength
Before Installation determine the best location for optimum recep-
tion. It is important for the antenna to have an unobstructed path to
the transmitter.To determine the transmitter(s) location you can con-
sult the website http://www.antennaweb.org. For best results the
antenna should be facing to the transmitter locations as shown at left.
Wall mounting the unit (indoor or outdoor)
Do all the antenna assembly work on the ground. Raise the complet-
ed antenna after assembly.
1. Attach the main bracket to the antenna assembly using the 6 - 1/8”
screws and washers as shown in Figure A.
2. Attach the L brackets to the unit as shown in figure B. Note that
the brackets are adjustable laterally for best mounting.
3. Using the L brackets as a guide mark position for the two 2” wood
screws. If possible locate a stud to screw into, adjusting the L brack-
ets accordingly.If studs are not available use appropriate wall anchors
(not included, available at any hardware store). Screw the wood
Included with Antenna
Mounting Antenna
Fig A

6
EN Mounting Antenna
screws into the wall but leave about 1/2” to allow for the last step.
4. Attach the cable to the F connector on the underside of the unit
and slide the weather protection boot over the connection.
5. Hook the top of the L brackets onto the wood screws through the
keyholes. Make sure the screws are at the top of the keyhole. At
this point tighten the wood screws fully into position and tighten
the L bracket screws.
Mast Mounting or Attic Mounting
(Mast not included)
Do all the antenna assembly work on the ground. Raise the complet-
ed antenna after assembly.
1. Install the two U-bolt s from the rear of the main bracket.
2. Attach the main bracket to the antenna assembly using the 6 - 1/8”
screws and washers as shown in Figure A above.
3. Attach the U-Bolt clamps with the pointed side facing outward.
4. Place the 4 wing-nuts on the threads of the U-bolts – loosely
allowing space for the mast.
5. Slide the top of the mast under the clamps – and fully tighten the
wing-nuts.The completed assembly should look like figure C.
6. Attach the cable to the F connector on the underside of the unit
and slide weather protection boot over the connection.
7. Attach the mast to the mast mount and fasten hardware for the
mast (not included).
As previously noted the power injector must be placed in-line
between the antenna and before any splitter or additional devices.
1. Connect the coaxial cable from the antenna to the F connector
labeled ANT on the power injector.
2. Connect the short lead from the power injector to the antenna
input on your TV.
3. Connect the power supply lead to the power injector, then plug
the power supply into a 110/120 Volt AC receptacle.
Fig C
Fig B
Connecting to your TV

7
EN
Connecting to your TV
SSaaffeettyyNNoottee--TThheeppoowweerriinnjjeeccttoorraannddppoowweerrssuuppppllyyiissffoorr
iinnddoooorruusseeoonnllyy!!
Alternate connections
1. If your TV has separate inputs for UHF and VHF you will need to
purchase a signal splitter that will separate the two different sig-
nals
2. If your TV has only two screw type antenna inputs you will need
to purchase a 75 Ohm to 300 Ohm transformer.
A note about coaxial cable –Your Mant 950 includes a 20 foot roll of
RG-59 coaxial cable. If you should find that this is not adequate for
your needs we recommend for best possible signal integrity that you
do not extend this cable.A better choice is to replace the cable with
either RG-6 or RG-6 Quad Shield cable. Both of these cables are
designed for minimal signal loss over longer cable runs. This will
ensure the best possible picture and overall performance.
Limited Lifetime Warranty
The manufacturer warrants that this product shall be free from
defects in material, workmanship and assembly, under normal use,
in accordance with the specifications and warnings, for as long as
you own this product.This warranty extends only to the original
purchaser of the product, and is not transferable. Defective prod-
ucts, together with the dated proof of purchase, must be returned
to the place of purchase for repair or replacement.THERE ARE NO
OTHER EXPRESS WARRANTIES. Incidental and consequential
damages are disclaimed where permitted by law. This warranty
gives you specific legal rights, and you may also have other rights
which vary from state to state.
Warranty

8
EN Technical Support
Technical Support
ForTechnical support send an email with the model number of the
product and a detailed description of your problem to:
Email: [email protected]
©2005
Accessories Service Center
Philips
Accessories and Computer Peripherals,
Ledgewood, NJ 07852 USA
Quality assured in USA
Printed in China

9
SP
Contenido
3 Instrucciones de seguridad
5 Partes incluidas:
13 Montaje de la antena
15 Conexión de su TV
15 Garantía limitada por vida
15 Asistencia Técnica:

10
SP Instrucciones de seguridad
Conexión a tierra de la antena y advertencia de
seguridad.
1. Las antenas exteriores y los conductores de bajada de antena a un edi-
ficio, no deben atravesar conductores abiertos de luz eléctrica o cir-
cuitos de transmisión de energía. Deben mantenerse alejados de
cualquier circuito para evitar la posibilidad de contacto accidental.
2. Cada conductor de bajada de una antena exterior debe conectarse a
una unidad de descarga de antena.Las unidades de descarga de antena
(o pararrayos) deben ubicarse en el exterior del edificio o en el interi-
or, entre el punto de entrada de la bajada y elTV, y tan cerca como sea
posible de la entrada de los conductores al edificio.
Notas importantes de seguridad –
Si no se siente cómodo para instalar esta antena o siente que no
eres capacitado para hacerlo, le recomendamos que busque ayuda de un
colocador de antenas profesional calificado.
Lea bien las instrucciones correspondientes a este dispositivo antes de inten-
tar hacer la instalación.
La instalación o desinstalación de una antena cerca de las líneas de energía
es peligroso. Cada año cientos de personas mueren o resultan heridas
mientras intentan instalar o hacer el mantenimiento de antenas. Por su
seguridad y para que la antena quede instalada adecuadamente, lea y
cumpla todas las precauciones de seguridad.
Elija un lugar para la instalación teniendo en cuenta la seguridad y el
rendimiento.
Todas las líneas de energía eléctrica, líneas de cable y telefónicas parecen
iguales. Para estar seguro,asuma queTODO cable aéreo puede matarlo.
No coloque una antena donde pueda caer sobre los cables de energía o gol-
pearlos. Si tiene dudas, llame la empresa de energía eléctrica. Permítales
revisar el lugar.
Las antenas exteriores deben estar colocadas con un dispositivo luminoso
distintivo aprobado. Pueden aplicarse los códigos locales. Use 8 AWG o
un cable de tierra más grande.
IIMMPPOORRTTAANNTTEESS
LLEEEERRAANNTTEESSDDEE
IINNSSTTAALLAARR
NEC - National Electrical Code
* Antenna Discharge Unit is not required if lead in conductors are enclosed in a contin-
uous metallic shield that is permanently and effectively grounded.
Grapa de puesta a tierra
Equipo de
servicio eléctrico
Cable de bajada
de antena
Unidad de
descarga de
antena*
(NEC SECTION
810-20)
Conductores
de puesta a
tierra (NEC
SECTION 810-
21)
Sistema de
electrodos de
puesta a tierra
del servicio de
energía eléctri-
ca. (NEC ART
250, PART H)
A terminales de antena
externos del producto
A la unidad de
control del rotator

11
Las restricciones sobre altura y otras restricciones para antenas pueden ser
aplicables a su instalación dependiendo de su proximidad a un aeropuer-
to, o según lo dispongan las ordenanzas locales.
Tómese su tiempo para planear el procedimiento de instalación. Realice
todo el trabajo de ensamblaje de la antena en el suelo. Levante la antena
completa luego del ensamblaje.
NO trabaje en días con humedad, nieve o viento ni si se aproxima una tor-
menta. NO use una escalera de metal.
Si el ensamblaje de la antena comienza a caer, aléjese de él y déjelo caer.
Recuerde que la torre de la antena y el cable son excelentes conductores
de corriente eléctrica.
NO instale la antena solo.Asegúrese de que haya dos personas disponibles
para ayudarle.
Si alguna parte de la antena entra en contacto con una línea de
energía…NO LA TOQUE NI INTENTE QUITARLA USTED MISMO.
Llame a la empresa local de suministro de energía inmediatamente. Ellos
la quitarán.
Si ocurre un accidente con la electricidad. . . NO TOQUE A LA PERSONA
QUE ESTÁ EN CONTACTO CON LA LÍNEA DE ENERGÍA o usted
también quedará electrocutado.En lugar de ello, use una madera, un palo
o cuerda SECOS para empujar o jalar a la víctima y separarla de las líneas
de energía y la antena. Una vez que haya separado a la víctima, revísela. Si
ha dejado de respirar,inmediatamente practique la resucitación cardio-pul-
monar y quédese junto a ella.Pídale a otra persona que llame a la asisten-
cia médica.
Instale las antenas de cable a una altura suficiente para que la gente no “tro-
piece” con ellas.
No instale cables de antena por encima o por debajo de cables de servicios
públicos.
Información importante sobre la instalación
MANT950 usa un inyector de energía que envía bajo voltaje de cor-
riente directa a la antena para impulsar el amplificador de señal inte-
grado en la antena mediante el cable de señal RG-6 o RG-59.
SP
Instrucciones de seguridad

12
Es fundamental para el funcionamiento adecuado de este sistema de
antena que el inyector de energía esté conectado entre la antena y
dispositivos como divisores, amplificadores adicionales, transfor-
madores correspondientes, redes, etc.VÉASE EL DIAGRAMA a la
izquierda.
El no cumplimiento de este aviso puede causar daños al inyector de
energía o funcionamiento inadecuado bajo rendimiento.
Partes incluidas:
1. Antena MANT950 1
2. Inyector de energía de 12V y 200mA para corriente directa 1
3. Soporte principal 1
4. Tornillos y arandelas de ?” 6
5. Pernos en U 2
6. Abrazaderas para la torre 2
7. Tuercas mariposa 4
7. Soporte en L 2
8. Tornillos para madera de 2” 2
9. Cable de 20' RG-59U con conectores 1
10. Cubierta contra el clima 1
Montaje de la unidad en la pared (para interi-
ores o exteriores)
Antes de la instalación determine cuál es el mejor lugar para una recepción
óptima.Es importante que la antena tenga un camino sin obstrucciones al
transmisor.Para determinar la ubicación del (de los) transmisor(es) puede
consultar el sitio web http://www.antennaweb.org. Para obtener los
mejores resultados, la antena debe estar frente a los lugares en los que
esté el transmisor como se muestra abajo.
SP Instrucciones de seguridad
Partes incluidas:
Montaje de la antena

13
SP
Montaje de la antena
Realice todo el trabajo de ensamblaje de la antena en el suelo. Levante la
antena completa luego del ensamblaje.
1. Una el soporte principal al ensamblaje de la antena mediante los tornillos
y las arandelas 6-1/8”, tal como se muestra arriba en la Figura A
2. Una los soportes en L a la unidad tal como se muestra abajo en la figura
B. Observe que los soportes son lateralmente ajustables para un mejor
montaje.
3.Usando los soportes en L como guía,marque la posición de los dos tornil-
los de madera de 2”. Si es posible, ubique un viga para insertar el tormil-
lo,y ajuste los soportes en L para que coincidan.Si no hay viga disponibles,
use sostenes adecuados en la pared (no están incluidos, pero están
disponibles en cualquier tienda de venta de herramientas). Atornille los
tornillos de madera en la pared pero deje aproximadamente 1/2”de espa-
cio para el último paso.
4. Una el cable al conector F debajo de la unidad y deslice la cubierta para
protección contra el clima sobre la conexión.
5.Enganche la parte superior de los soportes en L en los tornillos de madera
a través de los agujeros.Asegúrese de que los tornillos estén en la parte
superior del agujero. En este punto ajuste los tornillos de madera hasta
que queden en la posición correcta y ajuste los tornillos del soporte en L.
Montaje de mástil o attico
(mástil no incluido)
Realice todo el trabajo de ensamblaje de la antena en el suelo.Levante
la antena completa luego del ensamblaje.
1.Instale los dos pernos en U desde la parte posterior del soporte
principal.
2. Una el soporte principal al ensamblaje de la antena usando los
tornillos y las arandelas 6-1/8”, tal como se muestra arriba en la
Figura A
3. Una las abrazaderas de los pernos en forma de U con las puntas
hacia afuera.
Fig A
Fig B

14
SP Montaje de la antena
4. Coloque las 4 tuercas mariposa en la rosca de los pernos en forma
de U y deje espacio suficiente para la torre.
5. Deslice el extremo superior de la torre debajo de los pernos y
ajuste bien las tuercas mariposa. El ensamblaje completo debe verse
como en la figura C.
6. Una el cable al conector F debajo de la unidad y deslice la cubierta
para protección contra el clima sobre la conexión.
7. Una la torre a la base del mismo y ajuste las piezas metálicas de la
torre (no están incluidas).
Conexión de su TV
Como ya se señaló, el inyector de energía debe colocarse en línea
entre la antena y delante de cualquier divisor u otro dispositivo.
1. Conecte el cable coaxial desde la antena hasta el conector F señal-
ado ANT en el inyector de energía.
2. Conecte el cable corto del inyector de energía a la entrada de la
antena en su TV.
3. Conecte el cable de suministro de energía al inyector de energía,
luego enchufe el suministro de energía en un receptor de corriente
alterna de 110/120 voltios.
NNoottaaddeesseegguurriiddaadd--EElliinnyyeeccttoorrddeeeenneerrggííaayyeellssuummiinniissttrrooddee
eenneerrggííaa¡¡ssoonnssoollaammeenntteeppaarraauussooeenniinntteerriioorreess!!
Conexiones alternativas
1. Si su TV tiene entradas separadas para UHF yVHF deberá comprar
un divisor de señal que separará las dos señales diferentes.
2. Si su TV tiene solamente dos entradas para antena de tipo tornillo,
deberá comprar un transformador de 75 ohmnios a 300 ohmnios.
NNoottaasobre el cable coaxial - Su Mant 950 incluye un rollo de 20 pies
(6m) de cable coaxial RG-59. Si observa que esto no es adecuado
Conexión de su TV
Fig C
Al
Amplificador
Televisión

15
SP
Conexión de su TV
para sus necesidades, recomendamos que para lograr la mejor inte-
gridad de señal posible no extienda este cable. Una mejor opción
es reemplazar el cable con cable RG-6 o RG-6 Quad Shield. Estos
dos cables han sido diseñados para una pérdida mínima de señal
con respecto a cables más largos. Esto asegurará la mejor imagen
posible y el mejor rendimiento general.
Garantía limitada de por vida
El fabricante garantiza que este producto carece de defectos de mate-
rial, manufactura o armado,bajo uso normal y de acuerdo con las
especificaciones y advertencias, durante el tiempo que éste sea de
su propiedad. Esta garantía cubre únicamente al comprador original
del producto y no es transferible. Los productos defectuosos deben
ser devueltos al comercio vendedor, junto con la prueba de com-
pra que indique la fecha,para su reparación o reposición. NO EXIS-
TEN OTRAS GARANTÍAS EXPLÍCITAS. No se aceptan reclamos
por daños incidentales e indirectos, de acuerdo a lo permitido por
la ley. Esta garantía le otorga derechos legales específicos, y usted
puede tener otros derechos que pueden variar de estado a estado.
Asistencia Técnica:
Correo electrónico:
tech.suppor[email protected]
©2005
Centro de Servicio de Accesorios
Philips
Accessories and Computer Peripherals,
Ledgewood, NJ 07852 USA
Calidad comprobada en los EE.UU.
Imprimido en China
Garantía limitada de por vida
Asistencia Técnica:

16
Specifications are subject to change without notice
Trademarks are property of Philips Accessories and Computer Peripherals
2005© Philips Accessories and Computer Peripherals, Ledgewood, NJ USA
www.philips.com
000 000 00000
