Philips GC9080/06 User manual

GC9080

2

3

4

ENGLISH 6
DEUTSCH 13
FRANÇAIS 20
NEDERLANDS 27
ESPAÑOL 34
ITALIANO 41
PORTUGUÊS 48
 55
GC9080

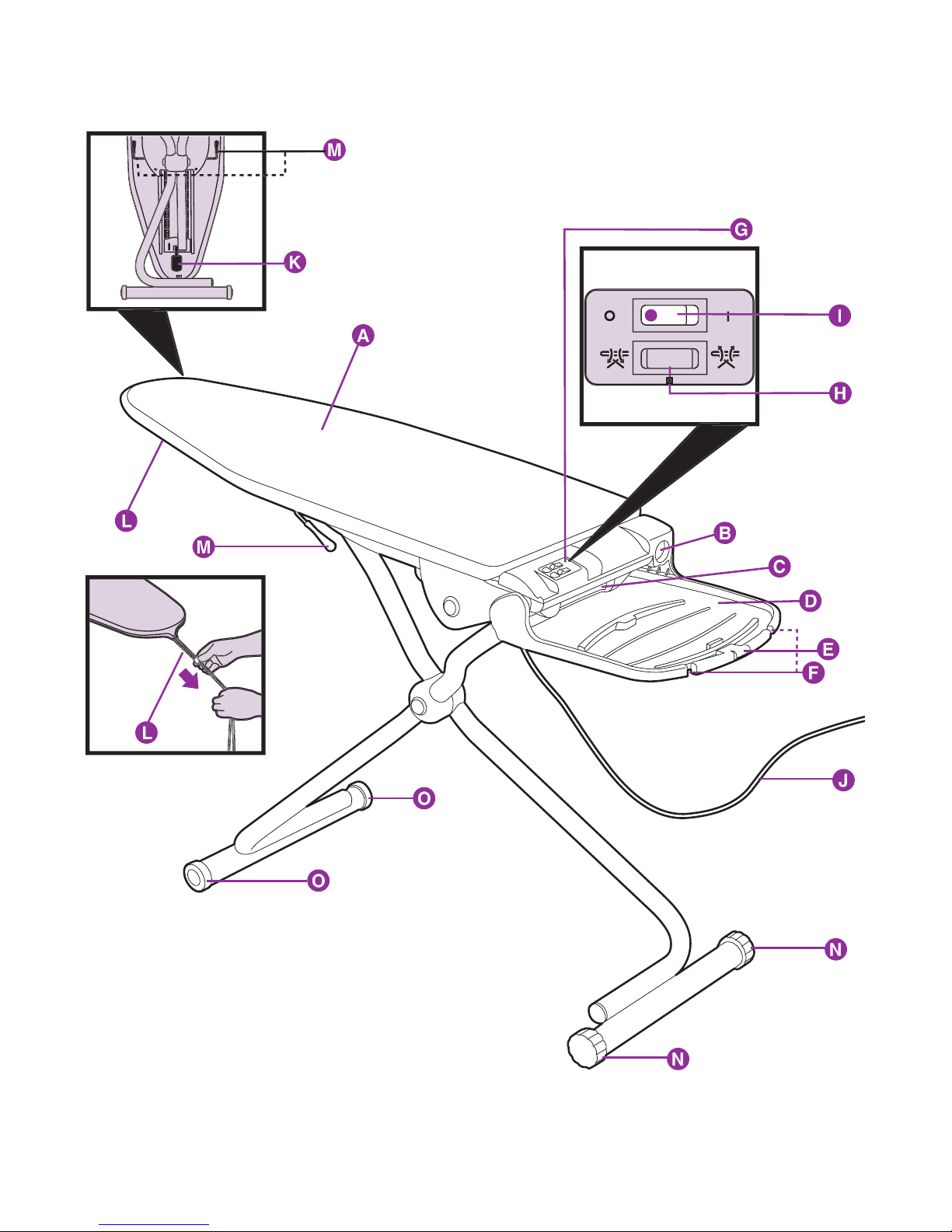

General description
AIroning board cover
BSocket for steam tank
CCord storage compartment
DSteam tank tray
ESteam tank locator
FCord winding facility
GControl panel
HFan switch (Úfor suction mode, Òfor blowing mode)
IOn/off switch (power supply to heatable ironing surface, socket for
steam tank and fan)
JMains cord
KSafety catch
LCover fastener
MHeight adjustment levers
NAdjustable feet
OWheels
Important
Read these instructions for use carefully before using the appliance and
save them for future reference.
◗Check if the voltage indicated on the type rating label corresponds
to the local mains voltage before you connect the ironing board.
The ironing board is to be connected to an earthed 16A wall
socket only.
◗Do not use the ironing board if the mains cord is damaged.
◗If the mains cord is damaged, it must be replaced by Philips, a
service centre authorised by Philips or similarly qualified persons
in order to avoid a hazard.
◗Never leave the ironing board unattended when it is connected to
the mains.
◗Keep the appliance out of the reach of children. Infirm persons
should not be allowed to use the ironing board without
supervision.
◗Do not move the ironing board when it is switched on.
◗Do not put very wet fabrics on the ironing board.
◗Never allow the hot soleplate to come in contact with the cord of
the ironing board or the cord and supply hose of the iron.
◗Always unplug the ironing board after use.
◗This appliance is intended for indoor household use only.
◗The maximum rating for the steam tank socket is 10A.
◗Do not remove or replace the ironing board cover during or
immediatetely after ironing, as the plates underneath the cover
become hot and may cause burns if touched.
ENGLISH6

Preparing for use
Setting up the ironing board
C1Check if the safety catch is securely fastened before you move
the ironing board.
Do not release the safety catch when the ironing board is in vertical
storage position.
C2The ironing board has been provided with wheels for easy
transport.
C3Put the ironing board into horizontal position with the wheels
and the adjustable feet on the floor.
C4Press and hold the safety catch with one hand and put one foot
on the front leg of the ironing board and then carefully lift the
board to the required height.
Adjusting the height of the ironing board
1To raise the ironing board, grab both sides of the board and lift
it to the required height.
C2To put the board in a lower position, press the height
adjustment levers on both sides of the ironing board and lower
the board. Release the levers when the desired height has been
reached.
You will hear a click when the ironing board locks into position.
BThere are 6 height adjustment positions.
ENGLISH 7
PHILIPS

C3If the floor is not level, turn the adjustable feet until the ironing
board is stable and firmly placed on the floor.
Using the appliance
To prevent condensation inside the ironing board, it is recommended
that you use the blowing mode periodically during steam ironing.
BTip: Also see the instruction video.
C1Pull the mains cord out of the cord storage compartment.
2Put the plug in an earthed wall socket.
C3Fold out the steam tank tray.
C4Switch the ironing board on by pushing the on/off switch to
position I.
When the ironing board is switched on, it will automatically start to
heat up.
C5Set the fan switch to suction or blowing mode.
The proper fan mode depends on the type of fabric:
◗Suction mode Ú: wool, cotton, linen.
To fix garments on the ironing board for firm pressing and better
ironing results or to make pleats in thick fabrics.
◗Blowing mode Ò: silk, synthetic fabrics (e.g. acrylic, viscose,
polyamide, polyester, etc.).
For gentle pressing of fabrics to prevent shiny patches and to avoid
unwanted creases.
ENGLISH8
OI
OI

The ironing board is now ready for use!
C◗The ironing board also allows you to iron while sitting down.
Placing the steam tank on the steam tank tray
It is recommend to use the ironing board in combination with a Philips
Intellicare (GC8080/8030) or Provapor (GC60xx) ironing system.
1Pull the steam tank locator outwards.
C2Place the steam tank firmly on the tray.
The steam tank can be placed in right-hand as well as left-hand
orientation.
3To secure the steam tank, push the steam tank locator inwards.
The steam tank is now fixed so that it cannot move sideways. However,
it can be still be lifted off the tray for storage.
C4Put the plug of the steam tank in the socket on the control
panel.
C◗Wind excess mains cord of the steam tank round the cord
winding facility of the tray.
Cleaning and maintenance
To prevent condensation inside the ironing board, it is recommended
that you use the blowing mode periodically during steam ironing.
1Remove the plug from wall socket.
C2To clean the ironing board cover, loosen the cover fastener and
remove the cover.
The cover can be machine-washed on a gentle setting and dried on the
washing line.
ENGLISH 9

Storage
Remove the steam tank from the steam tank tray before you store the
ironing board.
Be careful with the hot iron when you remove it from the ironing
board!
C1Fold the steam tank tray into storage position.
C2Unplug the ironing board and put the mains cord in the cord
storage compartment.
C3Press the height adjustment levers on both sides of the ironing
board.
C4Keep the height adjustment levers pressed and lower the
ironing board until you hear a click.
C5Lift the rear leg of the ironing board and wheel it to its storage
place.
ENGLISH10

C6The ironing board can be stored in vertical position.
Store the ironing board with the ironing surface pointing towards the
wall for extra stability.
Replacement
To guarantee proper functioning of the ironing board, always use
original ironing board covers (type number GC9001), which can be
purchased at service centres authorised by Philips.
The ironing board may be hot after steam ironing.Wait until the board
has cooled down sufficiently before removing the cover.
C1Loosen the cover fastener and remove the ironing board cover.
C2Place the new cover on the ironing board.
Make sure that the cover fits properly round the corners of the ironing
board at the control panel end.
C3Pull the cover fastener until the cover fits tightly round the
ironing board and fix the cover fastener with the stopper.
Make sure that the cover fastener and the stopper do not interfere
with the safety catch in any way.
Guarantee & service
If you need information or if you have a problem, please visit the Philips
website at www.philips.com or contact the Philips Customer Care
Centre in your country (you will find its phone number in the
worldwide guarantee leaflet). If there is no Customer Care Centre in
your country, turn to your local Philips dealer or contact the Service
Department of Philips Domestic Appliances and Personal Care BV.
ENGLISH 11

Solution
Switch the ironing board on by pushing the
on/off switch to position I.
Check the mains cord of the ironing board,
the plug and the wall socket.
Switch the ironing board on by pushing the
on/off switch to position I.
Make sure that the mains cord of the steam
tank has been properly plugged into the
socket of the ironing board and the mains
cord of the ironing board has been properly
plugged into the wall socket.
Set the fan switch to Úfor suction mode
and to Òfor blowing mode.
Switch the ironing board on by pushing the
on/off switch to position I.
Turn the adjustable feet until the board is
stable.
Switch on the ironing board for a few minutes
before you start ironing. Periodically set the
fan to suction or blowing mode during
prolonged steam ironing.
Cause
The ironing board has not been
switched on.
There is a connection problem.
The ironing board has not been
switched on.
There is a connection problem.
The fan switch is not in the
correct position.
The ironing board has not been
switched on.
The floor is not level.
During prolonged steam ironing,
water may condense inside the
ironing board if the fan is not
switched on.
Problem
The ironing board is not heated.
The steam tank cannot be
switched on.
The suction or blowing mode
does not work.
The ironing board is not stable.
Water is dripping from the ironing
board/the ironing board cover is
wet.
Troubleshooting
ENGLISH12

Allgemeine Beschreibung
ABügeltischbezug
BSteckdose für Boiler
CKabelfach
DAbstellfläche für Boiler
EBoiler-Arretierung
FKabelaufwicklung
GBedienfeld
HVentilator-Schalter (Ú= Ansaugfunktion; Ò= Aufblasfunktion)
IEin-/Ausschalter (Stromzufuhr zur heizbaren Bügelfläche, Steckdose
für Boiler und Ventilator)
JNetzkabel
KSicherheitsriegel
LBefestigung für den Bezug
MHebel zur Höhenverstellung
NVerstellbare Schraubfüße
ORollen
Wichtig
Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch des
Geräts sorgfältig durch und bewahren Sie sie zur späteren
Einsichtnahme auf.
◗Prüfen Sie vor dem Anschließen des Bügeltisches, ob die
Spannungsangabe auf dem Typenschild mit der örtlichen
Netzspannung übereinstimmt. Der Bügeltisch muss an eine
Schukosteckdose mit einer Stromleistung von 16A angeschlossen
werden.
◗Benutzen Sie den Bügeltisch nicht, wenn das Netzkabel beschädigt ist.
◗Ist das Netzkabel defekt, darf es nur von einem Philips Service-
Center oder einer von Philips autorisierten Werkstatt durch ein
Original-Ersatzkabel ausgetauscht werden, um ein Sicherheitsrisiko
zu vermeiden.
◗Lassen Sie den Bügeltisch nicht unbeaufsichtigt, solange er an das
Stromnetz angeschlossen ist.
◗Halten Sie das Gerät außer Reichweite von Kindern. Behinderte
Personen sollten das Gerät nicht unbeaufsichtigt benutzen.
◗Bewegen Sie den Bügeltisch nicht, solange er eingeschaltet ist.
◗Legen Sie keine nassen Textilien auf den Bügeltisch.
◗Achten Sie darauf, dass die heiße Bügelsohle nicht in Berührung
mit dem Kabel des Bügeltisches oder dem Kabel und dem
Verbindungsschlauch des Bügeleisens kommt.
◗Ziehen Sie nach dem Gebrauch des Bügeltisches stets den
Netzstecker.
◗Dieses Gerät ist nur für den häuslichen Gebrauch vorgesehen.
◗Die maximale Strombelastung des Boilersteckers beträgt 10A.
◗Nehmen Sie den Bezug nicht während des Bügelns oder unmittelbar
danach vom Bügeltisch ab. Die Platten unter dem Bezug werden
heiß und können bei Berührung Verbrennungen verursachen.
13DEUTSCH

14
Vorbereitung zum Gebrauch
Den Bügeltisch aufstellen
C1Prüfen Sie, bevor Sie den Bügeltisch bewegen, ob der
Sicherheitsriegel festgestellt ist.
Lösen Sie den Sicherheitsriegel nicht, solange der Bügeltisch senkrecht
steht.
C2Der Bügeltisch ist mit Rollen versehen und lässt sich leicht
transportieren.
C3Legen Sie den Bügeltisch in eine waagerechte Position - mit den
Rollen und den verstellbaren Schraubfüßen auf dem Boden.
C4Drücken und halten Sie den Sicherheitsriegel mit einer Hand,
stellen Sie einen Fuß auf den vorderen Fuß des Bügeltisches
und heben Sie den Bügeltisch vorsichtig auf die gewünschte
Höhe.
Die Höhe des Bügeltisches verstellen
1Um den Bügeltisch höher zu stellen, halten Sie ihn an beiden
Seiten fest und heben ihn auf die gewünschte Höhe.
C2Um den Bügeltisch niedriger zu stellen, drücken Sie beide
Hebel an den Seiten des Bügeltisches und senken ihn auf die
gewünschte Höhe. Lassen Sie dann die Hebel wieder los.
Sie hören ein Klicken, wenn der Bügeltisch einrastet.
BEs stehen Ihnen 6 Höheneinstellungen zur Verfügung.
DEUTSCH
PHILIPS

15
C3Sollte der Fußboden uneben sein, drehen Sie die verstellbaren
Füße des Bügeltisches, bis er fest und gerade steht.
Der Gebrauch des Geräts
Um zu verhindern, dass sich im Inneren des Bügeltisches Kondensation
bildet, sollten Sie während des Dampfbügelns von Zeit zu Zeit die
Aufblasfunktion aktivieren.
BHinweis: Bitte beachten Sie auch das Anleitungs-Video.
C1Ziehen Sie das Netzkabel aus dem Kabelfach.
2Stecken Sie den Stecker in eine Schukosteckdose.
C3Klappen Sie die Abstellfläche für den Boiler aus.
C4Schalten Sie den Bügeltisch ein, indem Sie den Ein-/Ausschalter
auf Position 1 stellen.
Sobald der Bügeltisch eingeschaltet ist, heizt er automatisch auf.
C5Stellen Sie den Ventilatorschalter auf Saug- bzw.Aufblasfunktion.
Die richtige Ventilator-Einstellung hängt von der Art des Gewebes ab:
◗Saugfunktion Ú:Wolle, Baumwolle, Leinen.
Zum Fixieren der Kleidungsstücke auf dem Bügeltisch: Sie können
stärkeren Druck ausüben und erhalten bessere Bügelergebnisse. Das
Einbügeln von Falten in dicke Stoffe wird ebenfalls erleichtert.
DEUTSCH
OI
OI

16
◗Aufblasfunktion Ò: Seide, Synthetik (z. B.Acryl,Viskose, Polyamid,
Polyester usw.).
Für schonendes Bügeln von feinen Geweben, um glänzende Flecken
und unerwünschte Falten zu vermeiden.
Der Bügeltisch ist jetzt betriebsbereit!
C◗Sie können an dem Bügeltisch auch im Sitzen bügeln.
Den Boiler auf die Abstellfläche stellen
Wir empfehlen den Gebrauch des Bügeltisches in Kombination mit
einer Philips Intellicare (GC8080/8030) oder einer Provapor (GC60xx)
Bügelstation.
1Ziehen Sie die Boiler-Arretierung nach außen.
C2Stellen Sie den Boiler fest auf die Abstellfläche.
Der Boiler kann zum Gebrauch mit der rechten oder der linken Hand
aufgestellt werden.
3Schieben Sie zur Sicherung des Boilers die Arretierung gegen
den Boiler.
Der Boiler kann jetzt nicht mehr zur Seite rutschen; er lässt sich jedoch
zur Aufbewahrung von der Abstellfläche heben.
C4Stecken Sie den Stecker des Boilers in die Steckdose am
Bedienfeld.
C◗Wickeln Sie überschüssiges Kabel um die Kabelaufwicklung an der
Abstellfläche.
DEUTSCH

Reinigung und Wartung
Um Kondensation im Bügeltisch zu vermeiden, empfiehlt es sich,
während des Dampfbügelns von Zeit zu Zeit die Aufblasfunktion zu
aktivieren.
1Ziehen Sie den Netzstecker aus der Schukosteckdose.
C2Zum Reinigen des Bezugs lösen Sie die Befestigungsschnur und
nehmen Sie den Bezug ab.
Sie können den Bezug in der Waschmaschine (Schonwaschgang)
waschen und zum Trocknen aufhängen.
Aufbewahrung
Nehmen Sie den Boiler von der Abstellfläche, bevor Sie den Bügeltisch
wegstellen.
Gehen Sie vorsichtig mit dem heißen Bügeleisen um, wenn Sie es vom
Bügeltisch heben!
C1Klappen Sie die Abstellfläche ein.
C2Ziehen Sie das Netzkabel aus der Steckdose und verstauen Sie
es im Kabelfach.
C3Drücken Sie die Hebel zur Höhenverstellung an beiden Seiten
des Bügeltisches.
C4Halten Sie die Hebel gedrückt und senken Sie den Bügeltisch,
bis er mit einem Klicken einrastet.
17DEUTSCH

18
C5Heben Sie den Bügeltisch am hinteren Fuß an und rollen Sie ihn
an seinen Aufbewahrungsplatz.
C6Der Bügeltisch kann in senkrechter Position aufbewahrt
werden.
Stellen Sie den Bügeltisch mit der Bügelfläche zur Wand, um ihm
zusätzliche Stabilität zu geben.
Den Bügeltischbezug auswechseln
Damit stets eine einwandfreie Funktion des Bügeltisches gewährleistet
ist, sollten Sie nur Original-BügeltischbezügeTyp GC9001 verwenden
(erhältlich vom Philips Service Center).
Nach dem Dampfbügeln ist der Bügeltisch möglicherweise heiß. Lassen
Sie ihn abkühlen, bevor Sie den Bezug abnehmen.
C1Lösen Sie die Befestigung und nehmen Sie den Bezug ab.
C2Legen Sie den neuen Bezug auf den Bügeltisch.
Achten Sie darauf, dass der Bezug am Bedienfeld richtig um die Ränder
des Bügeltisches sitzt.
C3Ziehen Sie an der Schnur, bis der Bezug stramm auf dem
Bügeltisch sitzt, und befestigen Sie die Schnur mit dem Stopper.
Achten Sie darauf, dass Befestigungsschnur und Stopper den
Sicherheitsriegel nicht behindern.
DEUTSCH

19
Garantie und Kundendienst
Benötigen Sie weitere Informationen oder treten Probleme auf,
wenden Sie sich bitte an Ihren Philips-Händler oder setzen Sie sich mit
einem Philips Service-Center in Ihrem Land inVerbindung (Tel. Nr.
0180/5356767). Besuchen Sie auch die Philips Website
www.philips.com
Problembehebung
DEUTSCH
Lösungsvorschlag
Schalten Sie den Bügeltisch ein, indem Sie den
Ein-/Ausschalter auf Position 1 schieben.
Überprüfen Sie das Netzkabel des
Bügeltisches, den Stecker und die Steckdose.
Schalten Sie den Bügeltisch ein, indem Sie den
Ein-/Ausschalter auf Position 1 schieben.
Prüfen Sie, ob das Netzkabel des Boilers
richtig an die Steckdose des Bügeltisches
angeschlossen ist und das Netzkabel des
Bügeltisches richtig in der Schukosteckdose
steckt.
Stellen Sie den Schalter auf Úfür die
Saugfunktion bzw. auf Òfür die
Aufblasfunktion.
Schalten Sie den Bügeltisch ein, indem Sie den
Ein-/Ausschalter auf Position 1 schieben.
Drehen Sie die Schraubfüße, bis der Bügeltisch
eine stabile Stellung hat.
Schalten Sie den Bügeltisch bereits einige
Minuten vor dem Bügeln ein. Stellen Sie bei
längerem Dampfbügeln von Zeit zu Zeit den
Ventilator auf Saug- bzw.Aufblasfunktion.
Ursache
Der Bügeltisch ist nicht
eingeschaltet.
Es gibt ein Problem mit der
Stromversorgung.
Der Bügeltisch ist nicht
eingeschaltet.
Es gibt ein Problem mit der
Stromversorgung.
Der Ventilatorschalter steht nicht
in der richtigen Position.
Der Bügeltisch ist nicht
eingeschaltet.
Der Fußboden ist uneben.
Durch längeres Dampfbügeln
kann sich im Bügeltisch
Kondenswasser bilden, wenn der
Ventilator nicht eingeschaltet ist.
Problem
Der Bügeltisch heizt nicht auf.
Der Boiler lässt sich nicht
einschalten.
Die Saug- bzw. Aufblasfunktion
arbeitet nicht.
Der Bügeltisch ist nicht stabil.
Wasser tropft vom Bügeltisch
bzw. der Bügeltischbezug ist nass.

Description générale
AHousse de planche à repasser
BPrise chaudière
CCompartiment de rangement cordon
DSupport chaudière
EVerrou de chaudière
FSupport rangement
GTableau de commande
HBouton ventilateur (Úmode aspiration, Òmode soufflage)
IBouton marche/arrêt (alimentation pour le chauffage de la surface
de repassage, prise pour chaudière et ventilateur)
JCordon d'alimentation
KCrochet de sécurité
LAttache pour la housse
MLeviers de réglage hauteur
NPieds réglables
ORoulettes
Important
Avant d'utiliser l'appareil, lisez soigneusement ces instructions et
conservez-les pour un usage ultérieur.
◗Vérifiez que la tension indiquée sur la plaque signalétique
correspond bien à la tension de votre secteur avant de brancher la
planche à repasser. Branchez la planche sur une prise de 16 A
équipée de mise à la terre.
◗N'utilisez pas la planche à repasser si le cordon d'alimentation est
endommagé.
◗Si le cordon d'alimentation est endommagé, il ne doit être
remplacé que par un Centre Service Agréé Philips ou par une
personne autorisée pour éviter tout accident.
◗Ne laissez jamais la planche à repasser sans surveillance pendant
qu'elle est branchée.
◗Tenez l'appareil hors de la portée des enfants. Cette planche ne
doit pas être manipulée par des personnes handicapées sans
surveillance.
◗Ne déplacez pas la planche lorsqu'elle est mise en marche.
◗Ne mettez pas de tissus mouillés sur la planche à repasser.
◗Evitez le contact du cordon d'alimentation ou cordon secteur avec
la semelle lorsqu'elle est chaude.
◗Débranchez toujours la planche à repasser après utilisation.
◗Cet appareil est destiné exclusivement à un usage domestique.
◗La prise pour la chaudière est une prise de 10A maxi.
◗Ne retirez pas ou ne remplacez la housse de la planche à repasser
pendant ou immédiatement après le repassage, car les plaques au-
dessous de la housse chauffent et vous pouvez vous brûler.
20 FRANÇAIS
