Pkm BS36-60AIXPH User manual

TECHNOLOGIE FÜR DEN HAUSHALT
TECHNOLOGY FOR DOMESTIC USE
04.04.2022
Bedienungsanleitung
Instruction Manual
Dunstabzugshaube
Extractor Hood
BS36-60AIXPH
Deutsch
Seite
2
English
Page
45
www.pkm-online.de

2
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass
Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden
haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal
benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an
einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie diese
Bedienungsanleitung ebenfalls mit übergeben.
Inhalt
Inhalt ..............................................................................................................................................2
1. Sicherheitshinweise .................................................................................................................4
1.1 Signalwörter........................................................................................................................5
1.2 Sicherheitsanweisungen....................................................................................................5
2. Installation ..............................................................................................................................10
2.1 Wichtige Installationshinweise für den Abluftbetrieb..............................................11
2.2 Mindestabstände..............................................................................................................12
2.3 Geräteansicht ...................................................................................................................13

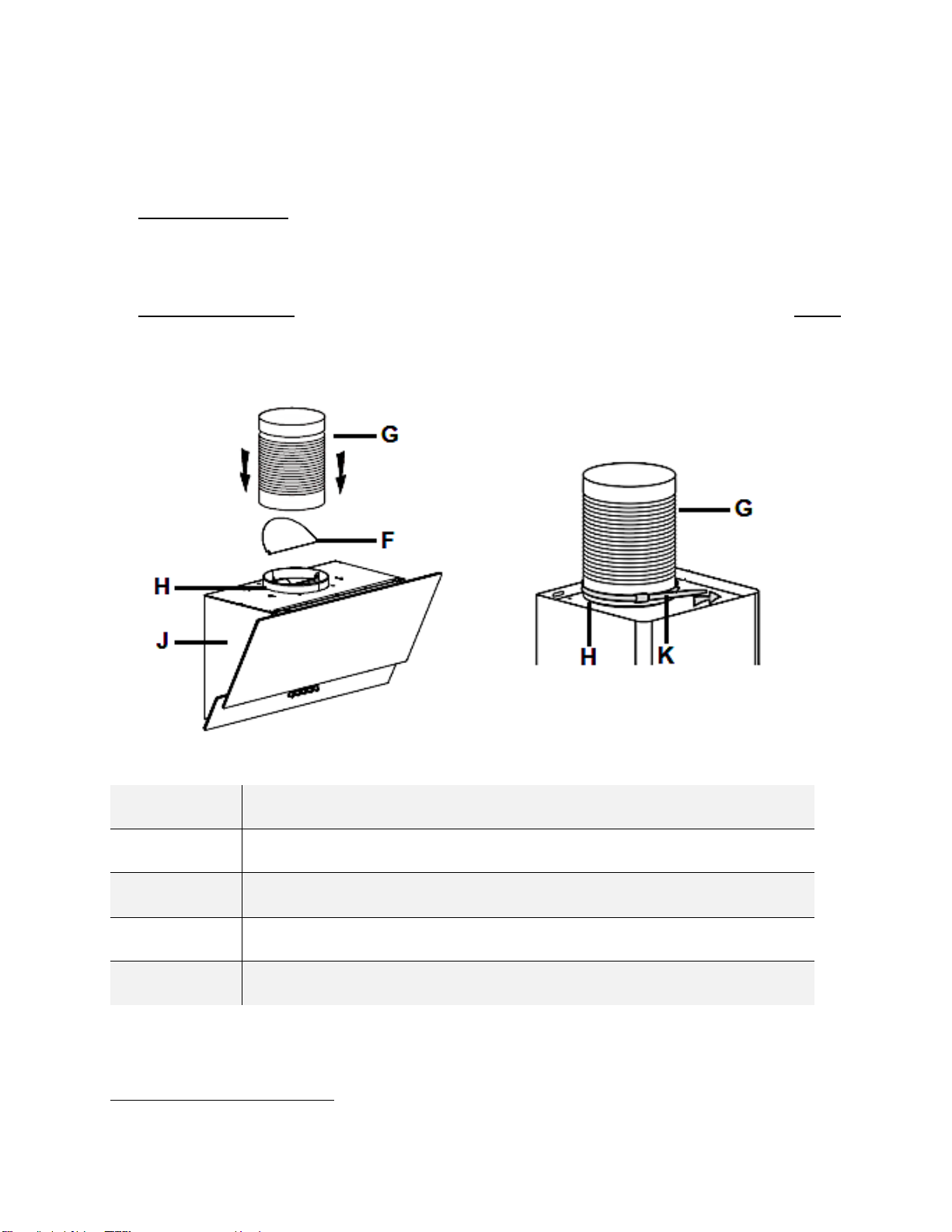

2.4 Installation: Rückschlagklappe / Dunstabzugshaube...............................................14

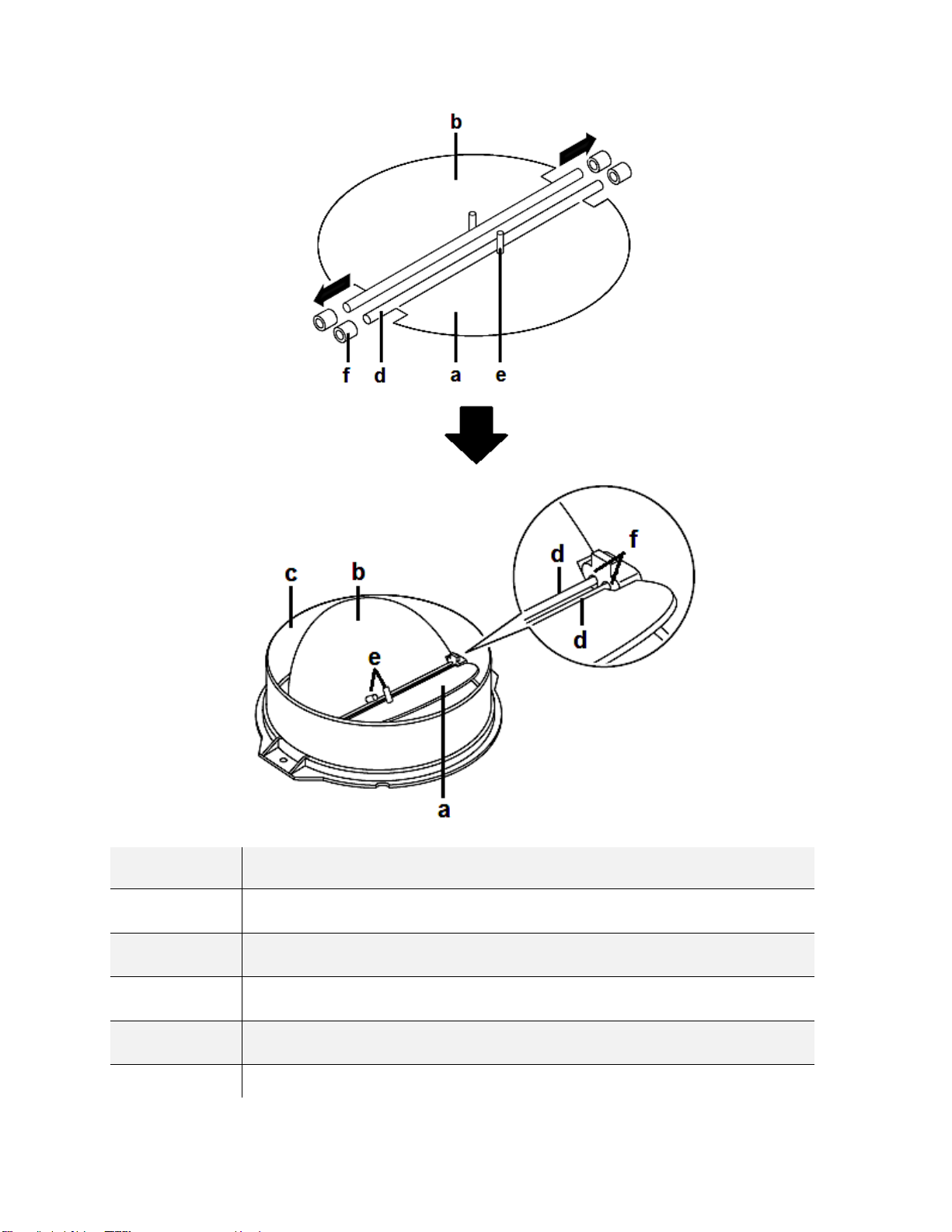

2.4.1 Installation der Rückschlagklappe.........................................................................15

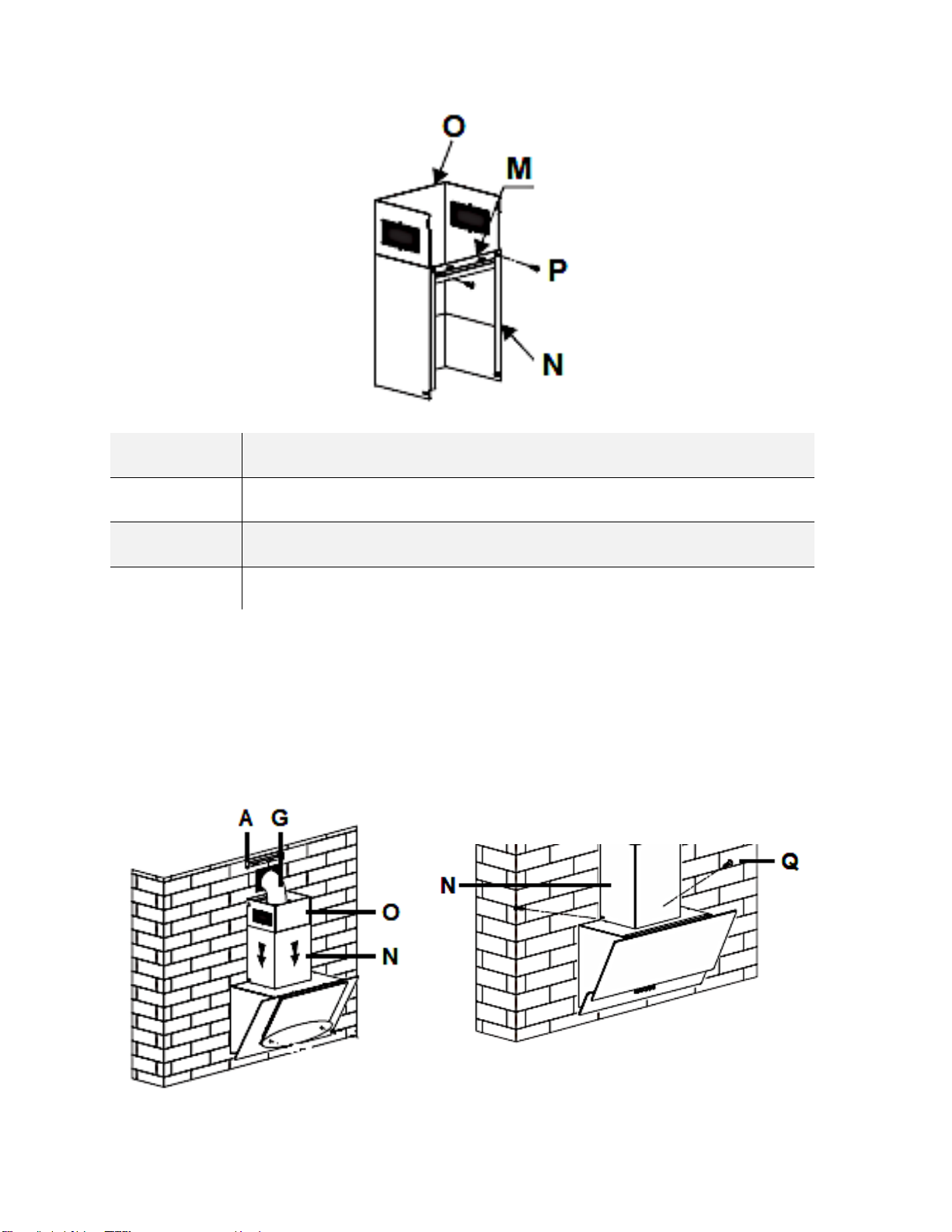

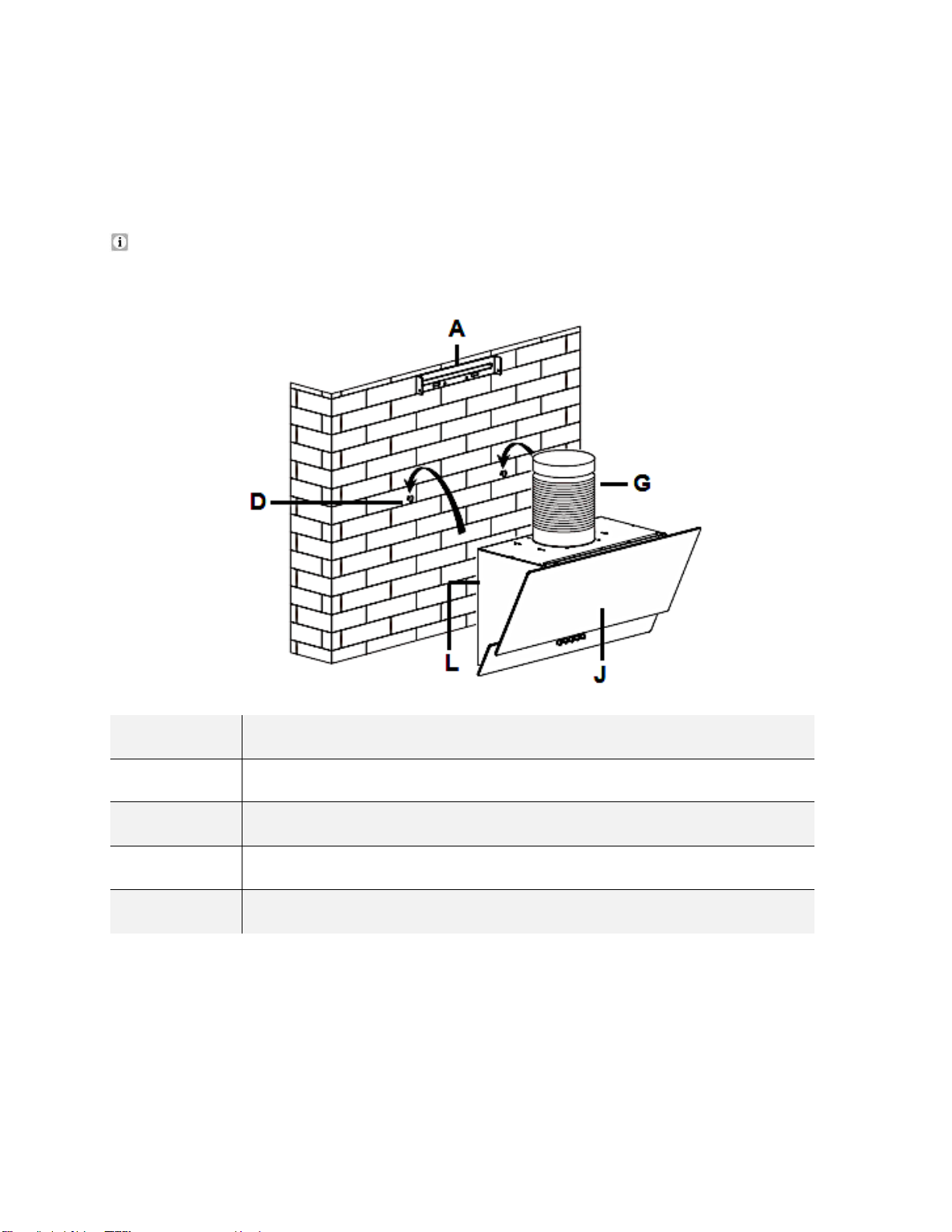

2.4.2 Installation der Dunstabzugshaube ......................................................................17
2.5 Elektrischer Anschluss ...................................................................................................23
3. Abluftbetrieb / Umluftbetrieb............................................................................................23
3.1 Abluftbetrieb....................................................................................................................23
3.2 Umluftbetrieb...................................................................................................................24

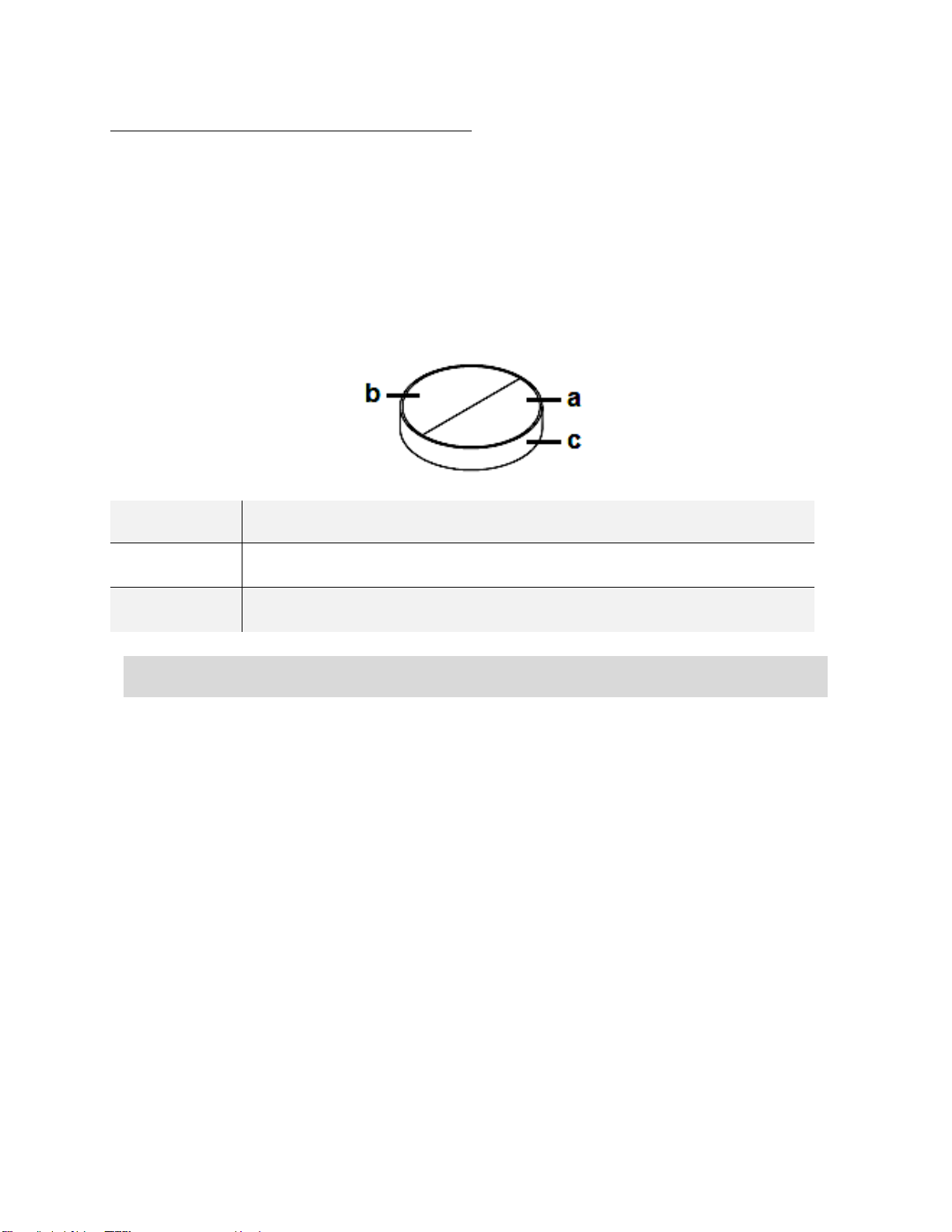

3.2.1 Kohlefilter..................................................................................................................25
3.3 Fettfilter.............................................................................................................................28
4. Bedienfeld und Bedienung...................................................................................................28
4.1 Bedienfeld.........................................................................................................................28
4.2 Bedienung.........................................................................................................................29
5. Umweltschutz.........................................................................................................................30
5.1 Umweltschutz: Entsorgung...........................................................................................30
5.2 Umweltschutz: Energie sparen .....................................................................................30
6. Reinigung und Pflege............................................................................................................31

3
6.1 Reinigung der Fettfilter ..................................................................................................32
6.2 Kohlefilter.........................................................................................................................35
6.3 Austausch des Leuchtmittels.........................................................................................36
7. Problembehandlung..............................................................................................................38
8. Technische Daten..................................................................................................................42
9. Entsorgung .............................................................................................................................43
10. Garantiebedingungen .........................................................................................................44
Entsorgen Sie dieses Gerät nicht zusammen mit ihrem Hausmüll. Das
Gerät darf nur über eine Sammelstelle für wiederverwendbare
elektrische und elektronische Geräte entsorgt werden. Entfernen Sie
nicht die Symbole / Aufkleber am Gerät.
Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen
Details von dem tatsächlichen Design Ihres Gerätes abweichen. Folgen Sie in einem
solchen Fall dennoch den beschriebenen Sachverhalten.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die
keinen Einfluss auf die Funktionsweise des Gerätes haben.
Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften
Ihres Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und
weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die
Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung
im vollen Umfang nutzen können.
Technische Änderungen bzw. Druckfehler bleiben vorbehalten.
EG -KONFORMITÄTSERKLÄRUNG
Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen sämtlichen
harmonisierten Anforderungen.
Die relevanten Unterlagen können durch die zuständigen Behörden über den
Produktverkäufer angefordert werden.

4
1. Sicherheitshinweise
LESEN SIE VOR DER ERSTEN BENUTZUNG DES GERÄTES DIE
GESAMTEN SICHERHEITSHINWEISE UND
SICHERHEITSANWEISUNGEN GRÜNDLICH DURCH.
Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit. Die
Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer
Gesundheit und im schlimmsten Fall zum Tod führen.
Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit
griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine
Beschädigung des Gerätes zu vermeiden.
Prüfen Sie auf jeden Fall auch das technische Umfeld des Gerätes! Sind alle Kabel
oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und
halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte
Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie
auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten, die zum Anschluss des
Gerätes an die Stromversorgung notwendig sind, dürfen nur von einer
qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Abführen von Küchendämpfen in einem
Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume
bestimmt.
Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in
öffentlichen Verkehrsmitteln betrieben werden.
Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen
Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das
Gerät zu benutzen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit
verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an
Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des
sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus
resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen.
Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.

5
DIESE BEDIENUNGSANLEITUNG MUSS FÜR JEDE PERSON, WELCHE
DAS GERÄT BETREIBT, STETS ZUGÄNGLICH SEIN; VERGEWISSERN SIE
SICH, DASS DIE BEDIENUNGSANLEITUNG VOR DEM BETRIEB DES
GERÄTES GELESEN UND VERSTANDEN WURDE.
1.1 Signalwörter
GEFAHR! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine unmittelbare
Gefährdung für Leben und Gesundheit
zur Folge hat.
WARNUNG! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
bevorstehende Gefährdung für Leben
und Gesundheit zur Folge hat.
VORSICHT! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, zu mittelschweren
oder kleineren Verletzungen führen
kann.
HINWEIS! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
Beschädigung des Gerätes zur Folge hat.
1.2 Sicherheitsanweisungen
GEFAHR!
Zur Verringerung der Stromschlaggefahr:
1. Eine Nichtbeachtung der Anweisungen in dieser Bedienungsanleitung
gefährdet das Leben und die Gesundheit des Gerätebetreibers
und/oder kann das Gerät beschädigen.
2. Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß arbeitet,
sichtbar beschädigt oder heruntergefallen ist oder das Netzkabel oder
der Netzstecker beschädigt sind.
3. Wenn das Netzanschlusskabel beschädigt ist, darf es ausschließlich
vom Hersteller oder einem vom Hersteller autorisierten Kundendienst
oder einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgetauscht
werden.

6
4. Alle elektrischen Arbeiten, die für den Anschluss des Gerätes an die
Stromversorgung möglicherweise notwendig sind, müssen von einer
qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt werden. Es
dürfen keine Änderungen oder willkürlichen Veränderungen an der
Stromversorgung durchgeführt werden. Der Anschluss muss in
Übereinstimmung mit den örtlich geltenden gesetzlichen
Bestimmungen erfolgen.
5. Die Stromspannung und die Leistungsfrequenz der Stromversorgung
muss den auf dem Typenschild angegebenen Werten entsprechen.
6. Versuchen Sie niemals selbst, das Gerät zu reparieren. Reparaturen,
die von dazu nicht qualifizierten Personen durchgeführt werden, können
zu ernsthaften Verletzungen und Schäden führen. Falls Ihr Gerät nicht
ordnungsgemäß funktioniert, kontaktieren Sie den Kundendienst oder
das Geschäft, in dem Sie das Gerät erworben haben.
1
Lassen Sie nur
Original-Ersatzteile einbauen.
7. Sollte es zu irgendeiner Fehlfunktion aufgrund eines technischen
Defekts kommen, trennen Sie das Gerät umgehend von der
Stromversorgung (entsprechende Haussicherung abschalten).
Kontaktieren Sie den Kundendienst oder das Geschäft, in dem Sie das
Gerät erworben haben.
2
STROMSCHLAGGEFAHR!
8. Achten Sie vor dem Einschalten des Gerätes darauf, dass kein offenes
Kaminfeuer brennt. Andernfalls können giftige Verbrennungsgase aus
dem Kamin oder Abzugsschacht der Feuerstelle in die Wohnräume
gezogen werden. Sorgen Sie bei Abluftbetrieb der Dunstabzugshaube
und dem Betrieb von schornsteinabhängigen Feuerungen (z.B.
Kohleofen) für eine ausreichende Frischluftzufuhr im Aufstellraum.
Befragen Sie hierzu auf jeden Fall Ihren zuständigen
Kaminkehrmeister. Wenn Sie die Dunstabzugshaube im Umluftbetrieb
benutzen, ist der gleichzeitige Betrieb einer raumluftabhängigen
Feuerstätte unbedenklich.
9. Falls es in Ihrer Wohnung zum Austritt eines brennbaren Gases
kommen sollte:
a) Öffnen Sie alle Fenster zur Belüftung.
b) Ziehen Sie nicht den Stecker aus der Steckdose und benutzen Sie
nicht das Bedienfeld bzw. die Schalter.
c) Berühren Sie nicht das Gerät, bis sämtliches Gas abgezogen ist.
d) Bei Missachtung dieser Anweisungen können Funken entstehen,
die das Gas entflammen.
1
Abhängig vom Modell: s. Seite « SERVICE INFORMATION » am Ende dieser Bedienungsanleitung.
2
Abhängig vom Modell: s. Seite « SERVICE INFORMATION » am Ende dieser Bedienungsanleitung.

7
10.Benutzen Sie zum Ziehen des Netzsteckers niemals das
Netzanschlusskabel. Ziehen Sie immer am Netzstecker selbst, um das
Gerät von der Stromversorgung zu trennen.
STROMSCHLAGGEFAHR!
11.Berühren Sie den Netzanschlussstecker, den Netzschalter oder andere
elektrische Komponenten niemals mit nassen oder feuchten Händen.
STROMSCHLAGGEFAHR!
WARNUNG!
Zur Verringerung der Verbrennungsgefahr, Stromschlaggefahr,
Feuergefahr oder von Personenschäden:
1. Wenn Sie die Abzugshaube zusammen mit anderen nicht durch
elektrische Energie versorgten Geräten (Gas- und
Ölverbrennungsgeräte) betreiben, darf der Unterdruck in dem
entsprechenden Raum einen Wert von 4 Pa (4 * 10-5 bar) nicht
überschreiten.
2. Betreiben Sie das Gerät nur mit 220 ~240 VAC /50 Hz. Verwenden
Sie bei 220 ~240 V AC / 50 Hz Netzbetrieb keine Steckdosenleisten,
Mehrfachsteckdosen oder Verlängerungskabel. Alle
Netzanschlussleitungen, die Beschädigungen aufweisen, müssen von
einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgewechselt
werden.
3. Das Gerät darf ausschließlich an einer ordnungsgemäß geerdeten
Steckdose angeschlossen werden.
4. Das Gerät muss geerdet sein. Verwenden Sie nur eine entsprechende
Sicherheitssteckdose, um die Gefahr eines Stromschlags zu
minimieren.
5. Die technischen Daten Ihrer elektrischen Versorgung müssen den auf
dem Typenschild angegebenen Werten entsprechen.
6. Ihr Hausstrom muss mit einem Sicherungsautomaten zur
Notabschaltung des Gerätes ausgestattet sein.
7. Halten Sie beim Aufbau des Gerätes die Mindestabstände zwischender
Abzugshaube und dem Kochfeld genau ein.

8
MINDESTABSTAND UNTERKANTE HAUBENKÖRPER ZU
Glaskeramik- und Gusskochplatten
mind. 65 cm
Gaskochfeldern
mind. 75 cm
Kohle- / Öl- / Holzfeuerungen
mind. 85 cm
8. Unterschreiten Sie bei der Installation niemals die
Mindestinstallationshöhe. Bei Nichteinhaltung der Mindest-abstände
kann sich das in den Filtern angesammelte Fett durch die
Wärmeabstrahlung des Kochfelds entzünden. BRANDGEFAHR!
9. Vor Installation des Gerätes muss die Wand / Decke
3
des
Installationsraumes auf Tragfähigkeit und Belastbarkeit geprüft werden!
Die Installation des Gerätes darf nur an geeigneter Stelle erfolgen.
10.Prüfen Sie den Verlauf von elektrischen und anderen Leitungen im
Installationsbereich des Gerätes; Sie vermeiden damit, dass diese
Leitungen unbeabsichtigt angebohrt werden. STROMSCHLAG-
GEFAHR!
11.Wir empfehlen die Installation der Dunstabzugshaube von
qualifiziertem Fachpersonal durchführen zu lassen. Jegliche Schäden,
die durch unsachgemäße Installation des Gerätes entstehen,
unterliegen weder der Garantie noch der Gewährleistung.
12.Bereiten Sie niemals flambierte Gerichte unter der Dunstabzugshaube
zu. Die offenen Flammen können das Gerät zerstören und einen Brand
verursachen.
13.Benutzen Sie die Brenner von Gasherden nicht ohne ein Kochgeschirr.
Die offenen Flammen können das Gerät zerstören und einen Brand
verursachen.
14.Wenn Sie Speisen frittieren, beaufsichtigen Sie durchgehend den
Frittiervorgang, da das Öl Feuer fangen kann. Bei mehrfach
verwendeten Frittierölen steigt das Risiko einer Selbstentzündung.
15.Führen Sie auch keine anderen Tätigkeiten mit offenen Flammen
durch. Die offenen Flammen können das Gerät zerstören und einen
Brand verursachen.
16.Der Abluftschlauch (Ausstattung abhängig vom Modell) darf nicht aus
brennbarem Material bestehen und keine brennbaren Materialien
enthalten.
3
Abhängig vom Modell.

9
17.Das Gerät darf ausschließlich mit eingesetzten Fettfiltern betrieben
werden, da sich ansonsten durch den Dunst transportiertes Fett in der
Haube und im Abluftsystem ablagert. BRANDGEFAHR! Reinigen oder
ersetzen Sie die Filter regelmäßig.
18.Trennen Sie das Gerät von der Stromversorgung, bevor Sie
irgendwelche Reinigungs- oder Wartungsarbeiten an dem Gerät
vornehmen.
19.Eine Nichtbeachtung der Reinigungs- und Pflegeanleitungen führt zu
einem erhöhten Brandrisiko aufgrund von Fettablagerungen.
20.Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile
der Verpackung (Polyethylentüten, Polystyrenstücke) nicht in die
Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR!
VERLETZUNGSGEFAHR! RISK OF INJURY!
21.Beaufsichtigen Sie Kinder stets, wenn diese sich in der Nähe des
Gerätes aufhalten.
22.Kinder dürfen nicht mit dem Gerät spielen.
23.Erlauben Sie Kindern nur dann, das Gerät unbeaufsichtigt zu benutzen,
wenn sie vorher in einer solchen Art und Weise im Gebrauch des
Gerätes unterwiesen wurden, dass sie das Gerät sicher bedienen
können und sich der Gefahren, die durch eine unsachgemäße
Bedienung entstehen, unbedingt bewusst sind.
VORSICHT!
1. Zugängliche und berührbare Teile der Haube können heiß werden,
wenn die Haube zusammen mit einer Kochvorrichtung benutzt wird.
2. Jeder Benutzermuss darauf achten, sich an den Ecken und Kanten des
Gerätes nicht den Kopf zu stoßen; ansonsten kann es zu
PRELLUNGEN SOWIE ZU VERLETZUNGEN IM AUGENBEREICH
kommen!
3. Führen Sie den Einbau des Gerätes mit mindestens zwei Personen
durch, weil Sie ansonsten das Gerät beschädigen oder der Person, die
an dem Gerät arbeitet, Schaden zufügen.
HINWEIS!
1. Das Gerät muss von mindestens zwei Personen transportiert und
angeschlossen werden.
2. Packen Sie die Kaminteile äußerst vorsichtig aus; ansonsten
beschädigen Sie die Kaminteile!

10
3. Entfernen Sie sämtliches Verpackungsmaterial, bevor Sie das Gerät
benutzen. Das Gerät ist für den Transport möglicherweise mit
Transportsicherungen geschützt. Entfernen Sie diese komplett. Gehen
Sie dabei vorsichtig vor. Benutzen Sie keine aggressiven
Reinigungsmittel, um Reste von Transportsicherungen zu entfernen.
4. Entnehmen Sie der Verpackung und den Styropor-Kompo-nenten
unbedingt alle Zubehörteile!
5. Benutzen Sie keine aggressiven oder ätzenden Reinigungsmittel und
keine scharfkantigen Gegenstände zum Reinigen des Gerätes, da
diese die Oberfläche verkratzen. BESCHÄDIGUNGSGEFAHR!
6. Konstante Pflege und Wartung gewährleisten einen einwandfreien
Betrieb und die optimale Leistung Ihres Gerätes.
7. Überprüfen Sie vordem Anschluss des Gerätes, ob dasNetzkabel oder
das Gerät selbst keine Beschädigungen aufweisen.
8. Das Typenschild darf niemals unleserlich gemacht oder gar entfernt
werden! Falls das Typenschild unleserlich gemacht oder entfernt
wurde, entfällt jeglicher Garantieanspruch!
LESEN SIE DIESE ANLEITUNG GRÜNDLICH DURCH UND
BEWAHREN SIE DIESE SICHER AUF.
Bei Nichtbeachtung dieser Anweisungen wird keinerlei Haftung für
Personen- oder Materialschäden übernommen.
2. Installation
HINWEIS! Jegliche Schäden, die durch ein unsachgemäß installiertes
und / oder unsachgemäß an die Stromversorgung angeschlossenes Gerät
entstehen, unterliegen weder der Garantie noch der Gewähr-leistung.
Wir empfehlen die Installation der Dunstabzugshaube von qualifiziertem
Fachpersonal durchführen zu lassen. Jegliche Schäden, die durch unsachgemäße
Installation des Gerätes entstehen, unterliegen weder der Garantie noch der
Gewährleistung.

11
2.1 Wichtige Installationshinweise für den Abluftbetrieb
WARNUNG! Die Abluft darf nicht in einen Schornstein geleitet werden,
der für Abgase von Geräten, die mit Gas oder anderen Brennstoffen
betrieben werden, genutzt wird.
1. Beachten Sie bei der Ableitung der Abluft immer alle geltenden gesetzlichen und
behördlichen Bestimmungen.
2. Der Durchmesser des Abluftschlauchs muss mit dem Durchmesser des
Verbindungsrings übereinstimmen.
3. Sollte Ihr Gerät werksseitig mit einem Kohlefilter ausgerüstet sein und Sie Ihr Gerät
im Abluftbetrieb verwenden wollen, müssen Sie den Kohlefilter entfernen. Ein
Kohlefilter ist nur für den Umluftbetrieb sinnvoll nutzbar.
4. Die Abluftleitung sollte möglichst kurz und geradlinig sein. Der Durchmesser der
Abluftleitung muss mindestens 120/150 mm (siehe Kapitel TECHNISCHE DATEN)
betragen, da ansonsten mit erhöhten Laufgeräuschen und verminderter
Absaugleistung zu rechnen ist.
5. Achten Sie darauf, den Radius zu erhalten, wenn Sie Bögen verwenden oder formen,
da ansonsten die Leistung des Gerätes vermindert wird. Die maximal zulässige
Biegung nach außen beträgt 120°.
6. Verwenden Sie nur glatte Rohre oder flexible Abluftschläuche aus nicht brennbarem
Material.
7. Halten Sie bei waagerechter Verlegung der Abluftleitung ein Mindestgefälle von
1 cm/m oder einen Neigungswinkel von 2° ein. Ansonsten läuft Kondenswasser in
den Motor der Abzugshaube.
8. Wenn die Abluft in einen Abluftschacht geführt wird, muss das Ende des
Einführungsstutzens in Strömungsrichtung ausgerichtet werden.
9. Wenn die Abluftleitung durch kühle Räume (z.B. Dachboden) geführt wird, kann
innerhalb der einzelnen Leitungsbereiche ein starkes Temperaturgefälle entstehen.
In diesem Fall wird in den betroffenen Bereichen Kondenswasser entstehen, was
eine Isolierung der betroffenen Bereiche zwingend notwendig macht. Statten Sie eine
solche Abluftleitung neben der Isolierung gegebenenfalls auch mit einer
Kondenswassersperre aus.
10.Je nach Modell kann Ihre Abzugshaube mit einer (oben) oder zwei (oben und
hinten) Abzugsöffnungen ausgestattet sein. Die nicht benötigte Öffnung ist mit
einem Kunststoffdeckel versehen, der durch Drehen gegen den Uhrzeigersinn
entfernt und auf die nicht benötigte Öffnung gesetzt werden kann.

12
2.2 Mindestabstände
Halten Sie beim Aufbau des Gerätes die Mindestabstände zwischen der
Dunstabzugshaube und dem Kochfeld / Herd genau ein.
Beachten Sie dabei auch unbedingt die individuellen Mindestabstände von
Kochfeldern / Herden zu Dunstabzugshauben; diese sind in der
Bedienungsanleitung Ihres Kochfeldes / Herdes etc. angegeben.
ERFORDERLICHER MINDESTABSTAND:
UNTERKANTE HAUBENKÖRPER ZU
Glaskeramik- und Gusskochplatten
mind. 65 cm
Gaskochfeldern
mind. 75 cm
Kohle- / Öl- / Holzfeuerungen
mind. 85 cm
1. Die Mindestabstände benennen nicht eine zwingend notwendige
Gesamtinstallationshöhe, sondern nur einen minimalen Wert, der durch die
Addition der Höhe des Kochfelds (Fußboden ↔ Kochfeld) und des benötigten
Mindestabstands der entsprechenden Art des Kochfelds zur Dunstabzugshaube
(Kochfeld ↔ Dunstabzugshaube) entsteht, also gilt:
(Fußboden ↔ Kochfeld / Herd)
+
(Kochfeld / Herd ↔ Dunstabzugshaube)
=
MINDESTINSTALLATIONSHÖHE
2. Passen Sie die Gesamtinstallationshöhe dem Körperlängenmaß des Benutzers an.
Beachten Sie hierbei, dass sich die Absaugeffizienz des Gerätes bei einem sehr
großen Abstand zum Kochfeld verringern kann.
WARNUNG! Unterschreiten Sie bei der Installation niemals die
Mindestinstallationshöhe. Bei Nichteinhaltung der Mindestabstände kann
sich das in den Filtern angesammelte Fett durch die Wärmeabstrahlung des
Kochfelds entzünden. BRANDGEFAHR!

13
VORSICHT! Jeder Benutzer muss darauf achten, sich an den Ecken und
Kanten der Dunstabzugshaube nicht den Kopf zu stoßen; ansonsten kann
es zu PRELLUNGEN SOWIE ZU VERLETZUNGEN IM AUGENBEREICH
kommen!
2.3 Geräteansicht
Abb. ähnlich.
1
GEHÄUSE DER DUNSTABZUGSHAUBE
2
BEDIENFELD
3
RÜCKSCHLAGKLAPPE
4
ABLUFTAUSLASS
5
ABLUFTSCHLAUCH (nur bei Abluftbetrieb)
6
ÄUßERER KAMIN
7
INNERER KAMIN
8
HALTEBÜGEL

14

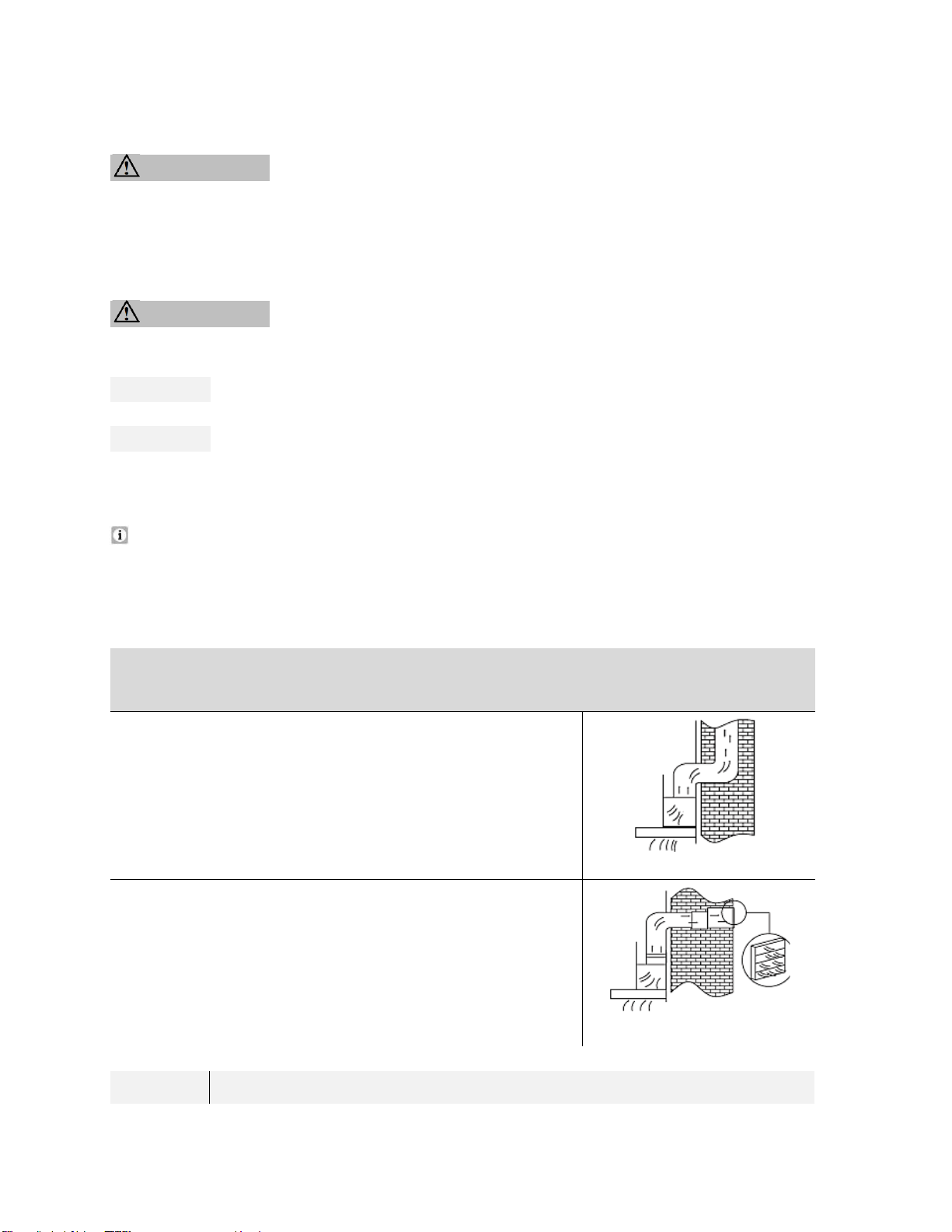

2.4 Installation: Rückschlagklappe / Dunstabzugshaube
WARNUNG! Verwenden Sie aus Sicherheitsgründen nur Befestigungs-
oder Montageschrauben in den Größen, die in dieser Bedienungsanleitung
angegeben werden. Eine Nichtbeachtung der Größen- und
Installationsanweisungen für Schrauben oder Befestigungs-vorrichtungen
kann zu einem Stromschlag führen! STROMSCHLAG-GEFAHR!
WARNUNG! Beschädigen Siebeim Bohren keine elektrischen Leitungen
in den Wänden. STROMSCHLAGGEFAHR!
HINWEIS! Sie benötigen zwei weitere Personen zur Installation des Gerätes.
HINWEIS! Jegliche Schäden, die durch ein unsachgemäß installiertes
und / oder unsachgemäß an die Stromversorgung angeschlossenes Gerät
entstehen, unterliegen weder der Garantie noch der Gewähr-leistung.
Wir empfehlen die Installation der Dunstabzugshaube von qualifiziertem
Fachpersonal durchführen zu lassen. Jegliche Schäden, die durch unsachgemäße
Installation des Gerätes entstehen, unterliegen weder der Garantie noch der
Gewährleistung.
SIE KÖNNEN DIE ABLUFTFÜHRUNG WIE FOLGT VERLEGEN
(NUR BEI ABLUFTBETRIEB)
Vertikal: Der Abluftschlauch wird zu einer
Auslasskappe*im Dach geführt.
Abb. ähnlich.
Horizontal: Der Abluftschlauch wird zu einer
Auslassöffnung mit Gitter*in der Hauswand geführt.
Abb. ähnlich.
*
Artikel nicht im Lieferumfang enthalten.

15
2.4.1 Installation der Rückschlagklappe
❖Falls an Ihrem Gerät die Rückschlagklappe nicht ab Werk installiert ist, müssen Sie
diese noch installieren. Die folgenden Abbildungen zeigen nur ein Beispiel für die
Montage der Rückschlagklappe, da der Abluftauslass je nach Modell und
Konfiguration des Gerätes variieren kann.
❖Die Rückschlagklappe besteht aus zwei Klappenteilen (a/ b). Beide Klappenteile
müssen Sie einzeln in dem Gehäuse des Abluftauslasses (c) installieren (s. Abb.
unten).
a
RÜCKSCHLAGKLAPPE:Klappenteil « a»
b
RÜCKSCHLAGKLAPPE:Klappenteil « b»
c
GEHÄUSE DES ABLUFTAUSLASSES
INSTALLATIONSSCHRITTE
1. Die beiden einzelnen Klappenteile (a/ b) bestehen jeweils aus einem Halbkreis inkl.
einer Achse (d). Mittig auf der Achse (d) eines Klappenteils befindet sich ein
Achsstift (e/ s. Abb. unten).
2. Setzen Sie die Achse (d) eines Klappenteils vorsichtig in die entsprechenden
Öffnungen (f/ beidseits) im Gehäuse des Abluftauslasses (c) ein; der Achsstift (e)
muss dabei nach oben gerichtet sein (s. Abb. unten).
3. Wiederholen Sie den 2. Schritt für das andere Klappenteil.
4. Vergewissern Sie sich, dass beide Teile der Rückschlagklappe ordnungsgemäß
installiert sind. Die Klappenteile dürfen nicht klemmen oder sich verhaken.

16
a
RÜCKSCHLAGKLAPPE:Klappenteil « a»
b
RÜCKSCHLAGKLAPPE:Klappenteil « b»
c
GEHÄUSE DES ABLUFTAUSLASSES
d
ACHSEN
e
ACHSSTIFTE
f
ÖFFNUNGEN IM GEHÄUSE DES ABLUFTAUSLASSES (beidseitig)

17
2.4.2 Installation der Dunstabzugshaube
INSTALLATIONSSCHRITTE
1. Bestimmen Sie an der Wand eine geeignete Position für die Dunstabzugshaube.
2. Messen und markieren Sie die Positionen der vier benötigten Bohrlöcher (2 für die
Innenkaminhalterung und zwei für das Gehäuse der Dunstabzugshaube).
Vergewissern Sie sich, dass die Mindestabstände eingehalten werden.
Beachten Sie, dass die Position der Schraubenlöcher zur Befestigung der
Innenkaminhalterung, gleichzeitig den höchsten Punkt des gesamten Kamins
darstellt.
3. Bohren Sie zur Befestigung der Innenkaminhalterung (A) und des Gehäuses 4
Löcher (Ø 8 mm) in die Wand. Bringen Sie die Spreizdübel (B) in die vier Bohrlöcher
(C) ein.
4. Bringen Sie zwei Schrauben (D/ 4*30 mm) zur Befestigung des Gehäuses in die
Spreizdübel ein. Drehen Sie die Schrauben nicht komplett ein, da Sie das Gerät auf
die Schraubenköpfe hängen müssen. Der jeweilige Schraubenkopf muss einen
Abstand von 3 - 5 mm zur Wand aufweisen.
5. Befestigen Sie die Innenkaminhalterung (A) mit zwei Schrauben (E/ 4*40 mm) an
der Wand.
A
INNENKAMINHALTERUNG
B
SPREIZDÜBEL (4 St.insgesamt)
C
BOHRLÖCHER (4 St.insgesamt)
D
SCHRAUBEN:4*30 mm (2 St.insgesamt)
E
SCHRAUBEN:4*40 mm (2 St.insgesamt)

18
6. Falls die Rückschlagklappe (F) noch nicht installiert wurde, installieren Sie sie jetzt;
s. Kapitel 2.4.1 INSTALLATION DER RÜCKSCHLAGKLAPPE.
7. ABLUFTBETRIEB: Verbinden Sie den Abluftschlauch (G) mit dem Abluftauslass (H)
der Dunstabzugshaube (J/ s. Abb. unten links). Befestigen Sie den Abluft-schlauch
(G) am Abluftauslass (H) mit einem Kabelbinder (K/ s. Abb. unten rechts).
UMLUFTBETRIEB: Schritt 7. « ABLUFTBETRIEB » und Schritt 13.brauchen Sie nicht
zu beachten; bitte beachten Sie die Instruktionen in Kapitel 3.2 UMLUFTBETRIEB.
F
RÜCKSCHLAGKLAPPE
G
ABLUFTSCHLAUCH (nur bei Abluftbetrieb)
H
ABLUFTAUSLASS
J
GEHÄUSE DER DUNSTABZUGSHAUBE
K
KABELBINDER4
4
Nicht im Lieferumfang enthalten.

19
8. Hängen Sie die Dunstabzugshaube an die Wand, indem Sie die
Installationsöffnungen (L) des Gerätes auf die Schrauben (D/ s. Abb. unten) setzen.
Richten Sie die Haube ordnungsgemäß aus.
9. Wenn Die Dunstabzugshaube ordnungsgemäß ausgerichtet ist, ziehen Sie die beiden
Schrauben (D / 4*30 mm)fest.
Zwei Sicherheitsentlüftungen mit einem Durchmesser von jeweils 6 mm befinden
sich auf der hinteren Seite des Gehäuses der Dunstabzugshaube.
A
INNENKAMINHALTERUNG
D
SCHRAUBEN:4*30 mm (2 St. insgesamt)
G
ABLUFTSCHLAUCH (nur bei Abluftbetrieb)
J
GEHÄUSE DER DUNSTABZUGSHAUBE
L
INSTALLATIONSÖFFNUNGEN (2 /auf der Rückseite des Gehäuses)
10.Setzen Sie den inneren Kamin (O) in den äußeren Kamin (N) ein. Befestigen Sie den
Haltebügel (M) mit den entsprechenden Schrauben (P) am äußeren Kamin (N / s.
Abb. unten). Ziehen Sie die Schrauben nicht zu fest an, damit der innere Kamin (O)
ausziehbar bleibt.

20
M
HALTEBÜGEL DES ÄUßEREN KAMINS
N
ÄUßERER KAMIN
O
INNERER KAMIN
P
SCHRAUBEN
11.Setzen Sie den kompletten Kamin (O+ N) auf die Dunstabzugshaube und führen
Sie den Abluftschlauch (G/ nur bei Abluftbetrieb) nach außen (s. Abb. unten links
und s. Schritt 13.).
12.Befestigen Sie den äußeren Kamin (N) mit den 2 entsprechenden Schrauben (Q /
4*8 mm) am Gerät (s. Abb. unten rechts).
