Pkm S5-80BBEX User manual

TECHNOLOGIE FÜR DEN HAUSHALT
TECHNOLOGY FOR DOMESTIC USE
Bedienungsanleitung
Instruction Manual
Dunstabzugshaube
Extractor Hood
S5-80BBEX
Deutsch
Seite
2
English
Page
21
www.pkm-online.de

2
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken,
dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot
entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das
Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur
zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben,
müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.
Inhalt
1. Sicherheitshinweise........................................................................................................ 3
2. Installation ...................................................................................................................... 6
3. Bedienfeld..................................................................................................................... 13
4. Reinigung/Pflege......................................................................................................... 14
5. Problembehandlung .................................................................................................... 16
6. Technische Daten ........................................................................................................ 17
7. Entsorgung ................................................................................................................... 18
8. Garantiebedingungen.................................................................................................. 19
A. Technische Zeichnung ............................................................................................... 38
Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen
Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in
einem solchen Fall dennoch den beschriebenen Sachverhalten.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die
keinen Einfluss auf die Funktionsweise des Geräts haben.
Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen
Vorschriften Ihres Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert
und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch
sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die
Bedienungsanleitung im vollen Umfang nutzen können.
Technische Änderungen bzw. Druckfehler bleiben vorbehalten.
EG - Konformitätserklärung
Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen
sämtlichen harmonisierten Anforderungen.
Die relevanten Unterlagen können durch die zuständigen Behörden über den
Produktverkäufer angefordert werden.

3
1. Sicherheitshinweise
Lesen Sie vor der ersten Benutzung des Geräts die gesamten
Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen
dienen dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der
Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit
und im schlimmsten Fall zum Tod führen.
GEFAHR! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine unmittelbare
Gefährdung für Leben und Gesundheit
zur Folge hat.
WARNUNG! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
bevorstehende Gefährdung für Leben
und Gesundheit zur Folge hat.
VORSICHT! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, zu mittelschweren
oder kleineren Verletzungen führen
kann.
HINWEIS! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
Beschädigung des Geräts zur Folge hat.
Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit
griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine
Beschädigung des Geräts zu vermeiden.
Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle
Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie
veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch
eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung
bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten,
die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen
nur von einer qualifizierten Fachkraft (Elektrotechniker/-in) durchgeführt
werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Abführen von Küchendämpfen in einem
Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume
bestimmt.
Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in
öffentlichen Verkehrsmitteln betrieben werden.
Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen
Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das
Gerät zu benutzen.

4
GEFAHR!
1. Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß arbeitet, sichtbar
beschädigt oder heruntergefallen ist oder das Netzkabel oder der Netzstecker
beschädigt sind.
2. Das Netzanschlusskabel darf nur durch eine qualifizierte Fachkraft
(Elektrotechniker/-in) ausgetauscht werden.
3. Versuchen Sie niemals, das Gerät alleine zu reparieren.
4. Achten Sie vor dem Einschalten des Geräts darauf, dass kein offenes
Kaminfeuer brennt. Andernfalls können giftige Verbrennungsgase aus dem
Kamin oder Abzugsschacht der Feuerstelle in die Wohnräume gezogen werden.
Sorgen Sie bei Abluftbetrieb der Dunstabzugshaube und dem Betrieb von
schornsteinabhängigen Feuerungen (z.B. Kohleofen) für eine ausreichende
Frischluftzufuhr im Aufstellraum. Befragen Sie hierzu auf jeden Fall Ihren
zuständigen Kaminkehrmeister. Wenn Sie die Dunstabzugshaube im
Umluftbetrieb benutzen, ist der gleichzeitige Betrieb einer raumluftabhängigen
Feuerstätte unbedenklich.
5. Falls es in Ihrer Wohnung zum Austritt eines brennbaren Gases kommen
sollte:
Öffnen Sie alle Fenster zur Belüftung.
Ziehen Sie nicht den Stecker aus der Steckdose und benutzen Sie nicht das
Bedienfeld bzw. die Schalter.
Berühren Sie nicht das Gerät, bis sämtliches Gas abgezogen ist.
Bei Missachtung dieser Anweisungen können Funken entstehen, die das Gas
entflammen.
WARNUNG!
1. Wenn Sie die Abzugshaube zusammen mit anderen nicht durch
elektrische Energie versorgten Geräten (Gas- und Ölverbrennungsgeräte)
betreiben, darf der Unterdruck in dem entsprechenden Raum einen Wert
von 4 Pa (4 * 10-5 bar) nicht überschreiten.
2. Betreiben Sie das Gerät nur mit 220~240V/50Hz Wechselspannung.
Verwenden Sie bei 220~240V/50Hz Netzbetrieb keine Steckdosenleisten,
Mehrfachsteckdosen oder Verlängerungskabel. Alle Netzanschlussleitungen, die
Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft
(Elektrotechniker/-in) ausgewechselt werden.
3. Das Gerät darf ausschließlich an einer ordnungsgemäß geerdeten Steckdose
angeschlossen werden.
4. Das Gerät muss geerdet sein. Verwenden Sie nur eine entsprechende
Sicherheitssteckdose, um die Gefahr eines Stromschlags zu minimieren. Die
technischen Daten Ihrer elektrischen Versorgung müssen den auf dem
Typenschild angegebenen Werten entsprechen.

5
5. Ihr Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des
Geräts ausgestattet sein.
6. Halten Sie beim Aufbau des Geräts die Mindestabstände zwischen der
Abzugshaube und dem Kochfeld genau ein.
Mindestabstand Unterkante Haubenkörper zu
Glaskeramik- und Gusskochplatten
65 cm
Gaskochfeld
75 cm
Kohle- / Öl- / Holzfeuerung
85 cm
7. Bereiten Sie niemals flambierte Gerichte unter der Dunstabzugshaube zu. Die
offenen Flammen können das Gerät zerstören und einen Brand verursachen.
8. Benutzen Sie die Brenner von Gasherden nicht ohne ein Kochgeschirr. Die
offenen Flammen können das Gerät zerstören und einen Brand verursachen.
9. Wenn Sie Speisen frittieren, beaufsichtigen Sie durchgehend den Frittiervorgang,
da das Öl Feuer fangen kann. Bei mehrfach verwendeten Frittierölen steigt das
Risiko einer Selbstentzündung.
10.Führen Sie auch keine anderen Tätigkeiten mit offenen Flammen durch. Die
offenen Flammen können das Gerät zerstören und einen Brand verursachen.
11.Der Abluftschlauch darf nicht aus brennbarem Material bestehen und keine
brennbaren Materialien enthalten.
12.Das Gerät darf ausschließlich mit eingesetzten Fettfiltern betrieben werden, da
sich ansonsten durch den Dunst transportiertes Fett in der Haube und im
Abluftsystem ablagert. BRANDGEFAHR! Reinigen oder ersetzen Sie die Filter
regelmäßig.
13.Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der
Stromversorgung.
14.Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der
Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von
Kindern gelangen. ERSTICKUNGSGEFAHR!
15.Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder
bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die
daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät
spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.
16.Beaufsichtigen Sie Kinder immer, damit diese nicht mit dem Gerät spielen.
VORSICHT!
1. Zugängliche und berührbare Teile der Haube können heiß werden, wenn die
Haube zusammen mit einer Kochvorrichtung benutzt wird.

6
2. Führen Sie den Einbau des Geräts mit mindestens zwei Personen durch, weil
Sie ansonsten das Gerät beschädigen oder der Person, die an dem Gerät
arbeitet, Schaden zufügen.
HINWEIS!
1. Das Gerät muss von mindestens zwei Personen transportiert und
angeschlossen werden.
2. Packen Sie die Kaminteile äußerst vorsichtig aus; ansonsten beschädigen Sie die
Kaminteile!
3. Entfernen Sie sämtliches Verpackungsmaterial, bevor Sie das Gerät benutzen.
Das Gerät ist für den Transport möglicherweise mit Transportsicherungen
geschützt. Entfernen Sie diese komplett. Gehen Sie dabei vorsichtig vor.
Benutzen Sie keine aggressiven Reinigungsmittel, um Reste von
Transportsicherungen zu entfernen.
4. Eine konstante Pflege und Wartung gewährleistet einen einwandfreien Betrieb
und die optimale Leistung Ihres Geräts.
5. Entnehmen Sie der Verpackung und den Styropor-Komponenten
unbedingt alle Zubehörteile!
6. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzkabel oder das
Gerät selbst keine Beschädigungen aufweisen.
2. Installation
1. WARNUNG! Die Abluft darf nicht in einen Schornstein geleitet
werden, der für Abgase von Geräten, die mit Gas oder anderen
Brennstoffen betrieben werden, genutzt wird.
2. Beachten Sie bei der Ableitung der Umluft immer alle geltenden gesetzlichen
und behördlichen Bestimmungen.
3. Der Durchmesser des Abluftschlauchs muss mit dem Durchmesser des
Verbindungsrings übereinstimmen.
4. Sollte Ihr Gerät werksseitig mit einem Kohlefilter ausgerüstet sein und Sie Ihr
Gerät im Abluftbetrieb verwenden wollen, müssen Sie den Kohlefilter
entfernen. Ein Kohlefilter ist nur für den Umluftbetrieb sinnvoll nutzbar.
5. Die Abluftleitung sollte möglichst kurz und geradlinig sein. Der Durchmesser
der Abluftleitung muss mindestens 120/150 mm (siehe Kapitel TECHNISCHE
DATEN) betragen, da ansonsten mit erhöhten Laufgeräuschen und verminderter
Absaugleistung zu rechnen ist.
6. Achten Sie darauf, den Radius zu erhalten, wenn sie Bögen verwenden oder
formen, da ansonsten die Leistung des Geräts vermindert wird. Die maximal
zulässige Biegung nach außen beträgt 1200.

7
7. Verwenden Sie nur glatte Rohre oder flexible Abluftschläuche aus nicht
brennbarem Material.
8. Halten Sie bei waagerechter Verlegung der Abluftleitung ein Mindestgefälle von
1 cm/m oder einen Neigungswinkel von 20ein. Ansonsten läuft Kondenswasser
in den Motor der Abzugshaube.
9. Wenn die Abluft in einen Abluftschacht geführt wird, muss das Ende des
Einführungsstutzens in Strömungsrichtung ausgerichtet werden.
10.Wenn die Abluftleitung durch kühle Räume (z.B. Dachboden) geführt wird,
kann innerhalb der einzelnen Leitungsbereiche ein starkes Temperaturgefälle
entstehen. In diesem Fall wird in den betroffenen Bereichen Kondenswasser
entstehen, was eine Isolierung der betroffenen Bereiche zwingend notwendig
macht. Statten Sie eine solche Abluftleitung neben der Isolierung gegebenenfalls
auch mit einer Kondenswassersperre aus.
11.Je nach Modell kann Ihre Abzugshaube mit einer (oben) oder zwei (oben und
hinten) Abzugsöffnungen ausgestattet sein.
12.Die nicht benötigte Öffnung ist mit einem Kunststoffdeckel versehen, der
durch Drehen gegen den Uhrzeigersinn entfernt und auf die nicht benötigte
Öffnung gesetzt werden kann.
Gerätekomponenten
1
Untere Zierleiste
2
Filterabdeckung
3
Obere Zierleiste
4
Filter
5
Glasscheibe
6
Motor
7
Gehäuse
8
Adapter
9
Äußerer Kamin
10
Innerer Kamin

8
Weiterer Lieferumfang: Haltebügel für den Kamin; Bohrlochschablone;
Bedienungsanleitung.

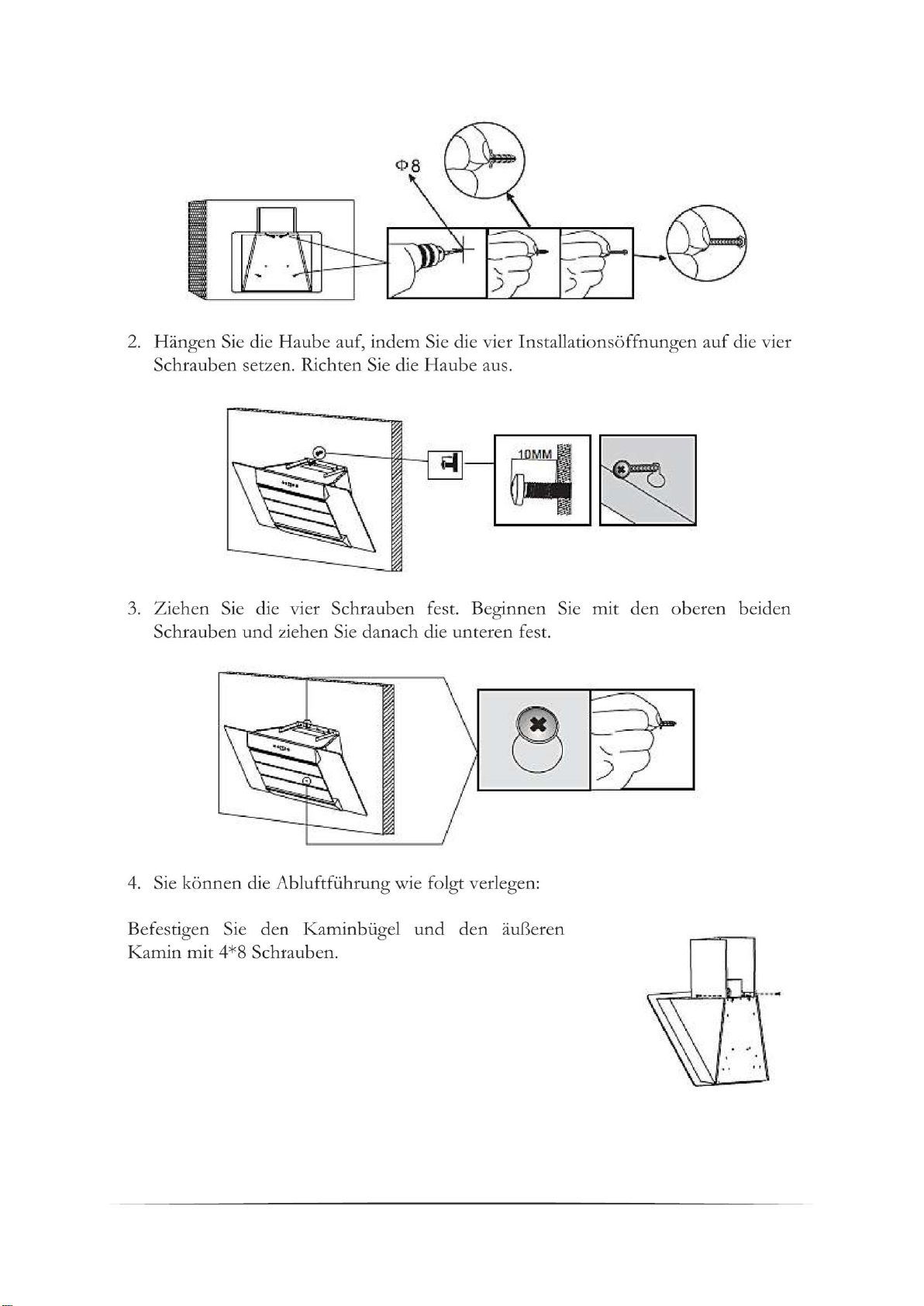

Installationsschritte (Abluftführung nach außen)
WARNUNG! Eine Nichtbeachrung der Installationsanweisungen für
die Schrauben oder Befestigungsvorrichtungen kann zu einem
Stromschlag führen!
WARNUNG! Beschädigen Sie beim Bohren keine elektrischen
Leitungen in den Wänden.

9

10

11
Installationsschritte (Umluft)
Wenn Sie nicht über eine Abluftleitung nach außen verfügen wird der
Abluftschlauch nicht benötigt. Ansonsten sind die Installationsschritte identisch
mit den unter Installationsschritte (Abluftführung nach außen) beschriebenen
Abläufen.

12
1
zu
WARNUNG! Befestigen Sie den Kohlefilter sicher und
ordnungsgemäß. Ansonsten kann sich der Kohlefilter lockern und somit
Gefahren verursachen.
HINWEIS! Die Abzugsleistung verringert sich bei eingebauten
Kohlefiltern.
Bestellen Sie Kohlefilter unter
www.pkm-online.de

13
3. Bedienfeld
HINWEIS! Benutzen Sie alle Beleuchtungseinheiten nur, wenn das
Gerät in Betrieb ist. Benutzen Sie die Beleuchtungseinheiten nicht zur
Raumbeleuchtung.
VORSICHT! Berühren Sie die Beleuchtung für 30 Minuten nach
Betrieb des Geräts nicht. Decken Sie das Leuchtmittel niemals mit
wärmeisolierenden oder anderen Gegenständen ab.
1
An/Aus
2
Licht
3
Anzeige der Leistung/Zeit
4
Niedrige Leistung
5
Hohe Leistung
Beschreibung der Tasten:
1. Drücken Sie die Taste , um das Gerät einzuschalten. Die Betriebsanzeige
leuchtet rot.
2. Drücken Sie die Taste, um das Licht einzuschalten.
3. Das Display zeigt die Leistung und Zeit an.
4. Drücken Sie die Taste, um die Leistung des Geräts zu vermindern.
5. Drücken Sie die Taste, um die Leistung des Geräts zu erhöhen.
Zeitverzögerung:
Drücken Sie die Taste 1 für zwei Sekunden. Das Display blinkt und zeigt 15 an.
Stellen Sie die Zeitverzögerung durch Drücken der Tasten 4 und 5 ein. Die
maximale Zeitverzögerung beträgt 99 Minuten.

14
4. Reinigung/Pflege
WARNUNG!
Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten
von der Stromversorgung.
Eine Nichtbeachtung der Reinigungs- und Pflegeanleitungen führt zu
einem erhöhten Brandrisiko aufgrund von Fettablagerungen.
HINWEIS!
Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an
Ihren Fingern sowie allen Armschmuck ab; ansonsten beschädigen
Sie die Oberflächen des Geräts.
1. Behandeln Sie das Gehäuse mit einem weichen Tuch und einem geeigneten
Reinigungsmittel.
2. Reinigen Sie das Bedienfeld / die Bedienelemente niemals mit einem
Reinigungsmittel. Verwenden Sie stattdessen ein leicht feuchtes Tuch, da
ansonsten Wasser in das Bedienfeld eindringt und die Elektronik beschädigt.
3. Verwenden Sie bei mattschwarz lackierten Geräten niemals
alkoholhaltige Reinigungsmittel, weil diese Verfärbungen verursachen.
4. Reinigen Sie gläserne Bestandteile
1
nur mit einem geeigneten Glasreiniger.
5. Reinigen Sie bei jedem Fettfilter- oder Kohlefilteraustausch bzw. bei einer
Reinigung des Filters alle frei einsehbaren unteren Komponenten Ihres Geräts
mit einem milden, nicht ätzenden und fettlösendem Reinigungsmittel.
6. Beschädigen Sie beim Reinigen von Metallfiltern nicht das Gitter. Durch
häufiges Reinigen können Farbveränderungen der Metalloberfläche entstehen.
7. Solche Veränderungen haben keinen Einfluss auf die Leistung der Filter und
sind kein Reklamationsgrund.
8. Benutzen Sie keine Scheuermittel.
9. Benutzen Sie niemals einen Dampfreiniger. STROMSCHLAGGEFAHR!
Fettfilter
Aluminiumfilter
Aluminiumfilter müssen nicht ersetzt werden. Einmal pro Monat von Hand oder in
der Spülmaschine (300) reinigen. Verwenden Sie keine aggressiven
Reinigungsmittel. Benutzen Sie keine Scheuermittel! Benutzen Sie keine alkalischen
Spülmaschinenreiniger (ph größer 7). Filter nicht zusammen mit verschmutztem
Geschirr in den Geschirspüler stellen. Von Essensresten verstopfte Filter fallen
nicht unter die Garantie. Lassen Sie den Filter gründlich trocknen, bevor Sie ihn
wieder vorsichtig einsetzen.
1
Ausstattung abhängig vom Modell.

15
WARNUNG! Bei Nichtbeachtung der Reinigungsanweisungen
besteht BRANDGEFAHR!
Kohlefilter
Herkömmliche Kohlefilter können nicht gereinigt werden. Diese Filter haben
eine begrenzte Aufnahmefähigkeit und sind in der Regel nach 3-6 Monaten
verbraucht. Ersetzen Sie einen verbrauchten Filter. Detaillierte Informationen vom
Hersteller dazu finden Sie auf der Verpackung der Filter.
Austausch des Leuchtmittels
Berühren Sie das neue Leuchtmittel nicht mit bloßen Händen. Der
Fingerschweiß reduziert dir Haltbarkeit des Leuchtmittels. Verwenden Sie
ein dünnes Tuch oder dünne Stoffhandschuhe.
1. WARNUNG! Trennen Sie das Gerät von der Stromversorgung.
2. Lassen Sie das Leuchtmittel abkühlen, bevor Sie es austauschen.
3. Entnehmen Sie das verbrauchte Leuchtmittel, indem Sie die
Leuchtmittelfassung gegen den Uhrzeigersinn herausdrehen.
4. Drehen Sie das Leuchtmittel aus seiner Halterung und ersetzen Sie es durch ein
Leuchtmittel von gleicher Bauart und Leistung (Max. 1 W).
5. Drehen Sie die Leuchtmittelhalterung im Uhrzeigersinn wieder ein.
Erforderlicher Minimalabstand zu Oberflächen wie
Topfdeckeln, Topflappen etc. zur Vermeidung heißwerdender
Teile und Brandrisiken.
--- m = 0,45 m
Zur Vermeidung unangemessen heißwerdender Teile,
Brandrisiken und einer Strahlenbelastung durch UV-Strahlung

16
dürfen ausschließlich selbstabschirmende Leuchtmittel
verwendet werden.
5. Problembehandlung
FEHLER
MÖGLICHE URSACHE
MASSNAHMEN
Gerät arbeitet überhaupt nicht.
Das Gerät ist mit dem Stromstecker
nicht an der Steckdose
angeschlossen.
Der Stromstecker ist locker.
Die Steckdose wird nicht mit Strom
versorgt.
Die entsprechende Sicherung ist
ausgeschaltet.
Überprüfen Sie die fragliche
Steckdose, indem Sie ein anderes
Gerät ebenda anschließen.
Überprüfen Sie die Sicherung.
Die Stromspannung ist zu niedrig.
Vergleichen Sie die Angaben auf
dem Typenschild mit den Angaben
Ihres Stromanbieters.
Beleuchtung leuchtet, aber der Motor läuft nicht.
Lüftungsklappe blockiert.
Motorlager defekt.
Blockierung beheben.
Motor ersetzen.
Der Motor riecht verdächtig.
Motor defekt.
Motor ersetzen.
Ölspuren.
Einwegventil undicht.
Übergang Basisschacht-
Teleskopschacht undicht.
Einwegventil abdichten.
Übergang mit geeignetem Mittel
abdichten.
Gerät vibriert.
Motor nicht fest montiert.
Haube nicht richtig befestigt.
Motor richtig befestigen.
Haube richtig befestigen.
Ungenügende Abzugsleistung.
Abstand Haube-Kochfeld zu groß.
Zu viel Zugluft aufgrund geöffneter
Türen und/oder Fenster.
Haube tiefer hängen.
Türen und/oder Fenster schließen.
Gerät ist instabil.
Befestigungsbügel/-schrauben nicht
fest montiert.
Befestigungsbügel/-schrauben
richtig montieren
Wenn die Leistung der Haube unzureichend ist und/oder erhöhte
Betriebsgeräusche zu hören sind, können dafür die folgenden Ursachen vorliegen:

17
unzureichende Größe der Abluftleitung.
eine Verstopfung in der Abluftleitung.
der Durchmesser der Abluftleitung von der Haube bis zum Mauerkasten
inklusive sollte 120/150 mm betragen (siehe TECHNISCHE DATEN), da
ansonsten die Leistung des Motors beeinträchtigt werden kann.
falls Sie am Mauerkasten ein Fliegengitter angebracht haben, kann dadurch der
Luftstrom beeinträchtigt werden. Entfernen Sie zum Überprüfen das Gitter.
falls an der Abdeckplatte des Mauerkasten feste und sehr schräg stehende
Lamellen sind, kann dadurch der Luftstrom beeinträchtigt werden. Entfernen
Sie zum Überprüfen die Abdeckplatte.
Bringen Sie eine Abdeckplatte mit beweglichen Lamellen an, die den Luftstrom
am wenigsten hemmen.
Überprüfen Sie den Zustand und die Sauberkeit der Filter.
Überprüfen Sie , ob die durch die Haube der Küche entnommene Luft ersetzt
wird, damit kein Unterdruck entsteht.
falls Sie die Haube im Umluftbetrieb verwenden, überprüfen Sie, ob die
Kohlefilter rechtzeitig gewechselt wurden (mindestens alle 3-6 Monate).
Sollte das Gerät Störungen abweichend von den oben beschriebenen
aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem
aber nicht behoben werden konnte, kontaktieren Sie das Geschäft, in dem
Sie das Gerät gekauft haben.
6. Technische Daten
Geräteart
Dunstabzugshaube
Material
Edelstahl; schwarzes Glas
Einbaubreite in cm
80,00
Elektroniktasten
4
Umluftbetrieb/Abluftbetrieb*


Jährlicher Energieverbrauch (AEChood)
27,5 kW/h
Energieeffizienzklasse
B
Fluiddynamische Effizienz (FDEhood)
9,2
Fluiddynamische Effizienzklasse
E
Beleuchtungseffizienz (LEhood)
80,0 lux/W
Beleuchtungseffizienzklasse
A
Fettabscheidegrad
43,0 %
Fettabscheidegradklasse
G
Luftstrom **
158 m3/h
300,6 m3/h
Max. Luftstrom Qmax
300,6 m3/h

18
A-bewertete Luftschallemission **
51 dB
59 dB
Leistungsaufnahme ausgeschaltet (Po)
0,45 W
Leistungsaufnahme Bereitschaft (Ps)
0,70 W
Leistungsaufnahme Lichtsystem (Wl)
2 W (2*1 W) LED
Anschlusswert
62 W
Stromspannung/Frequenz
AC 220-240V/50Hz
Fettfilter/Material/spülmaschinenfest
1
Aluminium

Kohlefilter ***
1*CO 4
Abluftschlauch

Befestigungsmaterial

Bedienungsanleitung

Teleskopkamin ausziehbar von-bis
40,00-73,00 cm
Abmessungen Gerät H*B*T in cm
78,00-108,00*80,00*34,00
Gewicht netto/brutto in kg
14,60/17,80
*
Abluftbetrieb: bei Anschluss an einen Entlüftungskamin bzw. Abluft ins
Freie (Mauerdurchführung = 120 mm Ø / Bohrung ca. 130 mm Ø)
**
Messwerte bei minimaler /maximaler Motorgeschwindigkeit.
***
Ausstattung abhängig vom Modell.
7. Entsorgung
1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der
Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die Reichweite von
Kindern gelangen. ERSTICKUNGSGEFAHR!
2. Nicht mehr benutzte und alte Geräte müssen der zuständigen
Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen
aussetzen.
3. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie dieses vorher
unbedingt funktionsuntüchtig! Das bedeutet, immer den Netzstecker ziehen
und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem
Netzstecker entfernen und entsorgen!
4. Entsorgen Sie Papier und Kartonagen in den dafür vorgesehenen Behältern.
5. Entsorgen Sie Kunststoffe in den dafür vorgesehenen Behältern.
6. Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt,
bringen Sie diese Materialien zu einer geeigneten kommunalen Sammelstelle.
7. Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei Ihren
entsprechenden kommunalen Entsorgungseinrichtungen.

19
Alle mit diesem Symbol
gekennzeichneten Materialien sind
wiederverwertbar.
Alle verfügbaren Informationen zur
Mülltrennung erhalten Sie bei Ihren
örtlichen Behörden.
8. Garantiebedingungen
für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet
vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung.
Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen
Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er
das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschränkt.
Der Garantieanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf-
und/oder Lieferdatum nachzuweisen und unverzüglich nach Feststellung und
innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden.
Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder
Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte
Geräte gehen in unser Eigentum über.
Der Garantieanspruch erstreckt sich nicht auf:
1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Glühlampen;
2. geringfügige Abweichungen der PKM-Produkte von der Soll-Beschaffenheit,
die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schäden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;
5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport
verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schäden, die außerhalb des Geräts durch ein PKM-Produkt entstanden sind -
soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.
Die Gültigkeit der Garantie endet bei:
1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;
4. unsachgemäße Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber

20
nicht abschließend bei Brand oder Explosion.
Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch
setzen sie eine neue Garantiefrist in Lauf. Der räumliche Geltungsbereich der
Garantie erstreckt sich auf in Deutschland, Österreich, Belgien, Luxemburg und in
den Niederlanden gekaufte und verwendete Geräte.
August 2014
Dear customer! We would like to thank you for purchasing a product from our
wide range of domestic appliances. Read the complete instruction manual before
you operate the appliance for the first time. Retain this instruction manual in a safe
place for future reference. If you transfer the appliance to a third party, also hand
over this instruction manual.
