Pkm S34-60 ABT2X User manual

Cod:0103089834-00.01
S34-60 ABT2X / S34-80 ABT2X
23

2
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken,
dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot
entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das
Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur
zukünftigen Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben,
müssen Sie diese Bedienungsanleitung ebenfalls mit übergeben.
Wichtiger HINWEIS!
Packen Sie die Kaminteile äußerst vorsichtig aus;
ansonsten beschädigen Sie die Kaminteile!

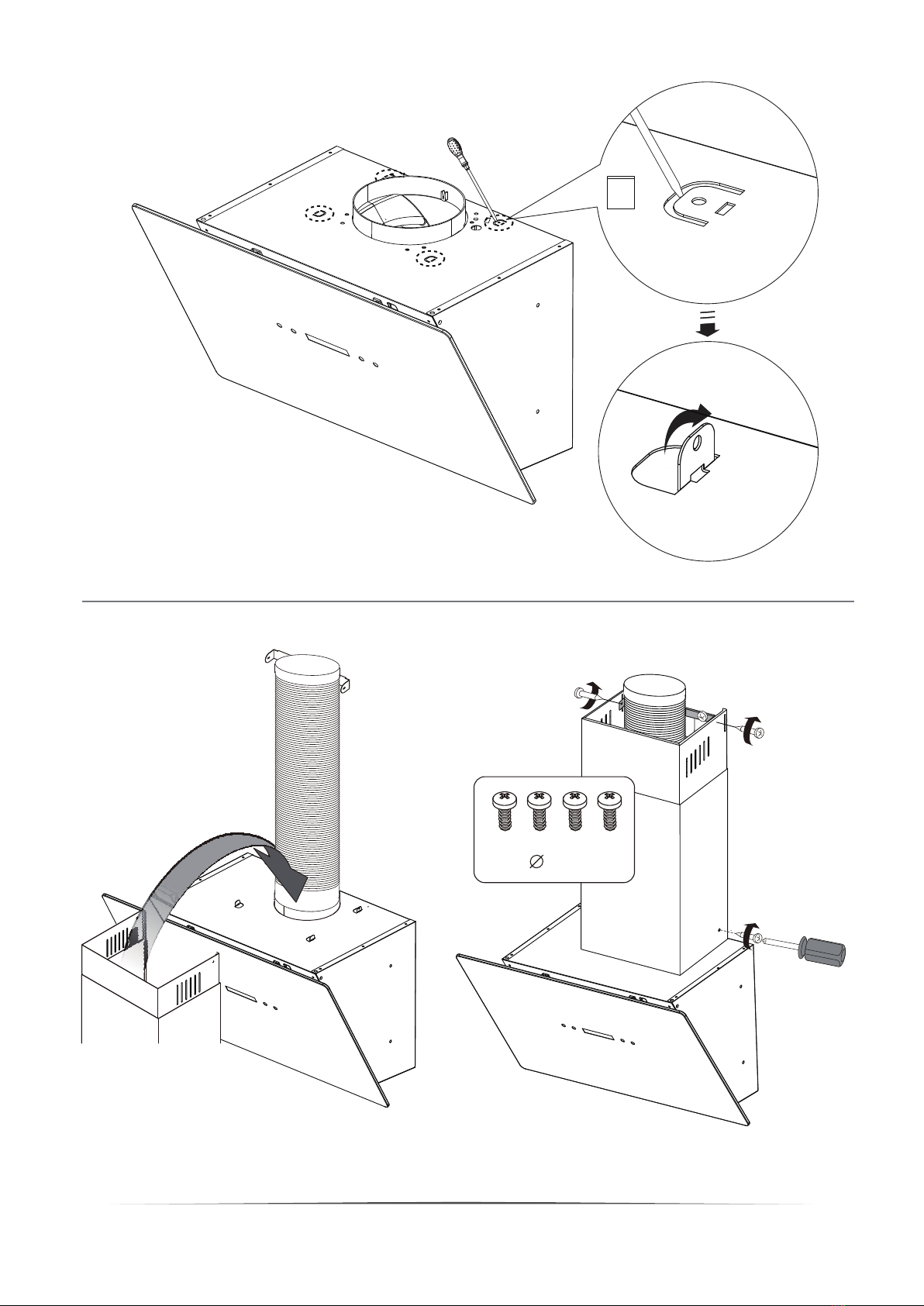

1. Beide Teile sind „ineinander gesteckt“.
2. Ziehen Sie den inneren Teil an einer Seite etwas nach innen und heben Sie
ihn an.
3. Sie können nun den kleineren Kaminteil durch weiteres Anheben vorsichtig
entnehmen.
Inhalt
1. Sicherheitshinweise........................................................................................................ 3
2. Installation ...................................................................................................................... 7
2.1 Gerätekomponenten................................................................................................ 7
2.2 Installationsschritte.................................................................................................. 8
3. Bedienfeld..................................................................................................................... 16
4. Reinigung/Pflege......................................................................................................... 17
4.1 Fettfilter................................................................................................................... 17
4.2 Kohlefilter............................................................................................................... 18
4.3 Austausch des Leuchtmittels................................................................................ 18
5. Problembehandlung .................................................................................................... 18
6. Technische Daten ........................................................................................................ 20
7. Entsorgung ................................................................................................................... 21
8. Garantiebedingungen.................................................................................................. 22
A. Technische Zeichnung ............................................................................................... 43

3
Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen
Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in
einem solchen Fall dennoch den beschriebenen Sachverhalten.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die
keinen Einfluss auf die Funktionsweise des Geräts haben. Entsorgen Sie das
Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert
und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch
sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die
Bedienungsanleitung im vollen Umfang nutzen können. Technische
Änderungen bzw. Druckfehler bleiben vorbehalten.
EG - Konformitätserklärung
Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen
sämtlichen harmonisierten Anforderungen.
Die relevanten Unterlagen können durch die zuständigen Behörden über den
Produktverkäufer angefordert werden.
1. Sicherheitshinweise
Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise
gründlich durch. Die darin enthaltenen Informationen dienen dem Schutz Ihrer
Gesundheit. Die Nichtbeachtung der Sicherheitshinweise kann zu schweren
Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen.
GEFAHR! verweist auf eine
Gefahrensituation, die ,wenn sie nicht
abgewendet wird, eine unmittelbare
Gefährdung für Leben und Gesundheit
zur Folge hat.
WARNUNG! verweist auf eine
Gefahrensituation, die ,wenn sie nicht
abgewendet wird, ei
ne mögliche
bevorstehende Gefährdung für Leben
und Gesundheit zur Folge hat.
VORSICHT! verweist auf eine
Gefahrensituation, die ,wenn sie nicht
abgewendet wird, zu mittelschweren
oder kleineren Verletzungen führen
kann.
HINWEIS! verweist auf eine
Gefahr
ensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
Beschädigung des Geräts zur Folge hat.
Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit
griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder e
ine
Beschädigung des Geräts zu vermeiden.

4
Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle
Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie
veraltet und halten der Geräteleistung nicht mehr Stand? Daher m
uss durch
eine qualifizierte Fachkraft (Elektrotechniker/-in)
eine Überprüfung
bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten,
die zum Anschluss des Geräts an die Stromversorgung notwendig sind, dürfen
nur von einer qualifizierten Fachkraft (Elektrotechniker/-in)
durchgeführt
werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt.
Das Gerät ist ausschließlich zum Abführen von Küchendämpfen
in einem
Privathaushalt bestimmt.
Das Gerät ist ausschließlich zum Betrieb inne
rhalb geschlossener Räume
bestimmt.
Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in
öffentlichen Verkehrsmitteln betrieben werden.
Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen
Verwendung.
Erlauben Sie nieman
dem, der mit der Bedienungsanleitung nicht vertraut ist, das
Gerät zu benutzen.
GEFAHR!
1. Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß arbeitet, sichtbar
beschädigt oder heruntergefallen ist oder das Netzkabel oder der Netzstecker
beschädigt sind.
2. Das Netzanschlusskabel darf nur durch eine qualifizierte Fachkraft
(Elektrotechniker/-in) ausgetauscht werden.
3. Versuchen Sie niemals, das Gerät alleine zu reparieren.
4. Achten Sie vor dem Einschalten des Geräts darauf, dass kein offenes
Kaminfeuer brennt. Andernfalls können giftige Verbrennungsgase aus dem
Kamin oder Abzugsschacht der Feuerstelle in die Wohnräume gezogen werden.
Sorgen Sie bei Abluftbetrieb der Dunstabzugshaube und dem Betrieb von
schornsteinabhängigen Feuerungen (z.B. Kohleofen) für eine ausreichende
Frischluftzufuhr im Aufstellraum. Befragen Sie hierzu auf jeden Fall Ihren
zuständigen Kaminkehrmeister. Wenn Sie die Dunstabzugshaube im
Umluftbetrieb benutzen, ist der gleichzeitige Betrieb einer raumluftabhängigen
Feuerstätte unbedenklich.
5. Falls es in Ihrer Wohnung zum Austritt eines brennbaren Gases kommen
sollte:
Öffnen Sie alle Fenster zur Belüftung.
Ziehen Sie nicht den Stecker aus der Steckdose und benutzen Sie nicht das
Bedienfeld bzw. die Schalter.
Berühren Sie nicht das Gerät, bis sämtliches Gas abgezogen ist.

5
Bei Missachtung dieser Anweisungen können Funken entstehen, die das Gas
entflammen.
WARNUNG!
1. Wenn Sie die Abzugshaube zusammen mit anderen nicht durch
elektrische Energie versorgten Geräten (Gas- und Ölverbrennungsgeräte)
betreiben, darf der Unterdruck in dem entsprechenden Raum einen Wert
von 4 Pa (4 * 10-5 bar) nicht überschreiten.
2. Betreiben Sie das Gerät nur mit 220~240V/50Hz Wechselspannung.
Verwenden Sie bei 220~240V/50Hz Netzbetrieb keine Steckdosenleisten,
Mehrfachsteckdosen oder Verlängerungskabel. Alle Netzanschlussleitungen, die
Beschädigungen aufweisen, müssen von einer qualifizierten Fachkraft
(Elektrotechniker/-in) ausgewechselt werden.
3. Das Gerät darf ausschließlich an einer ordnungsgemäß geerdeten Steckdose
angeschlossen werden.
4. Das Gerät muss geerdet sein. Verwenden Sie nur eine entsprechende
Sicherheitssteckdose, um die Gefahr eines Stromschlags zu minimieren. Die
technischen Daten Ihrer elektrischen Versorgung müssen den auf dem
Typenschild angegebenen Werten entsprechen.
5. Ihr Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des
Geräts ausgestattet sein.
6. Halten Sie beim Aufbau des Geräts die Mindestabstände zwischen der
Abzugshaube und dem Kochfeld genau ein.
Mindestabstand Unterkante Haubenkörper zu
Glaskeramik- und Gusskochplatten
65 cm
Gaskochfeld
75 cm
Kohle- / Öl- / Holzfeuerung
85 cm
7. Bereiten Sie niemals flambierte Gerichte unter der Dunstabzugshaube zu. Die
offenen Flammen können das Gerät zerstören und einen Brand verursachen.
8. Benutzen Sie die Brenner von Gasherden nicht ohne ein Kochgeschirr. Die
offenen Flammen können das Gerät zerstören und einen Brand verursachen.
9. Wenn Sie Speisen frittieren, beaufsichtigen Sie durchgehend den Frittiervorgang,
da das Öl Feuer fangen kann. Bei mehrfach verwendeten Frittierölen steigt das
Risiko einer Selbstentzündung.
10.Führen Sie auch keine anderen Tätigkeiten mit offenen Flammen durch. Die
offenen Flammen können das Gerät zerstören und einen Brand verursachen.
11.Der Abluftschlauch darf nicht aus brennbarem Material bestehen und keine
brennbaren Materialien enthalten.
12.Die von dem Gerät angesaugte Luft darf nicht über das Abluftrohr einer
Heizung oder anderer, nicht elektrisch betriebener Geräte abgeführt werden.
13.Das Gerät darf ausschließlich mit eingesetzten Fettfiltern betrieben werden, da

6
sich ansonsten durch den Dunst transportiertes Fett in der Haube und im
Abluftsystem ablagert. BRANDGEFAHR! Reinigen oder ersetzen Sie die Filter
regelmäßig.
14.Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der
Stromversorgung.
15.Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der
Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von
Kindern gelangen. ERSTICKUNGSGEFAHR!
16.Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder
bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die
daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät
spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.
17.Beaufsichtigen Sie Kinder immer, damit diese nicht mit dem Gerät spielen.
VORSICHT!
1. Zugängliche und berührbare Teile der Haube können heiß werden, wenn die
Haube zusammen mit einer Kochvorrichtung benutzt wird.
2. Führen Sie den Einbau des Geräts mit mindestens zwei Personen durch, weil
Sie ansonsten das Gerät beschädigen oder der Person, die an dem Gerät
arbeitet, Schaden zufügen.
HINWEIS!
1. Das Gerät muss von mindestens zwei Personen transportiert und
angeschlossen werden.
2. Packen Sie die Kaminteile äußerst vorsichtig aus; ansonsten beschädigen Sie die
Kaminteile!
3. Entfernen Sie sämtliches Verpackungsmaterial, bevor Sie das Gerät benutzen.
Das Gerät ist für den Transport möglicherweise mit Transportsicherungen
geschützt. Entfernen Sie diese komplett. Gehen Sie dabei vorsichtig vor.
Benutzen Sie keine aggressiven Reinigungsmittel, um Reste von
Transportsicherungen zu entfernen.
4. Eine konstante Pflege und Wartung gewährleistet einen einwandfreien Betrieb
und die optimale Leistung Ihres Geräts.
5. Entnehmen Sie der Verpackung und den Styropor-Komponenten
unbedingt alle Zubehörteile!
6. Überprüfen Sie vor dem Anschluss des Geräts, ob das Netzkabel oder das
Gerät selbst keine Beschädigungen aufweisen.

7
2. Installation
1. Der Durchmesser des Abluftschlauchs muss mit dem Durchmesser des
Verbindungsrings übereinstimmen.
2. Sollte Ihr Gerät werksseitig mit einem Kohlefilter ausgerüstet sein und Sie Ihr
Gerät im Abluftbetrieb verwenden wollen, müssen Sie den Kohlefilter
entfernen. Ein Kohlefilter ist nur für den Umluftbetrieb sinnvoll nutzbar.
3. Die Abluftleitung sollte möglichst kurz und geradlinig sein. Der Durchmesser
der Abluftleitung muss mindestens 150 mm (siehe Kapitel TECHNISCHE
DATEN) betragen, da ansonsten mit erhöhten Laufgeräuschen und verminderter
Absaugleistung zu rechnen ist.
4. Achten Sie darauf, den Radius zu erhalten, wenn sie Bögen verwenden oder
formen, da ansonsten die Leistung des Geräts vermindert wird. Die maximal
zulässige Biegung nach außen beträgt 1200.
5. Verwenden Sie nur glatte Rohre oder flexible Abluftschläuche aus nicht
brennbarem Material.
6. Halten Sie bei waagerechter Verlegung der Abluftleitung ein Mindestgefälle von
1cm/m oder einen Neigungswinkel von 20ein. Ansonsten läuft Kondenswasser
in den Motor der Abzugshaube.
7. Wenn die Abluft in einen Abluftschacht geführt wird, muss das Ende des
Einführungsstutzens in Strömungsrichtung ausgerichtet werden.
8. Wenn die Abluftleitung durch kühle Räume (z.B. Dachboden) geführt wird,
kann innerhalb der einzelnen Leitungsbereiche ein starkes Temperaturgefälle
entstehen. In diesem Fall wird in den betroffenen Bereichen Kondenswasser
entstehen, was eine Isolierung der betroffenen Bereiche zwingend notwendig
macht. Statten Sie eine solche Abluftleitung neben der Isolierung gegebenenfalls
auch mit einer Kondenswassersperre aus.
9. Je nach Modell kann Ihre Abzugshaube mit einer ( oben ) oder zwei ( oben
und hinten ) Abzugsöffnungen ausgestattet sein.
10.Die nicht benötigte Öffnung ist mit einem Kunststoffdeckel versehen, der
durch Drehen gegen den Uhrzeigersinn entfernt und auf die nicht benötigte
Öffnung gesetzt werden kann.

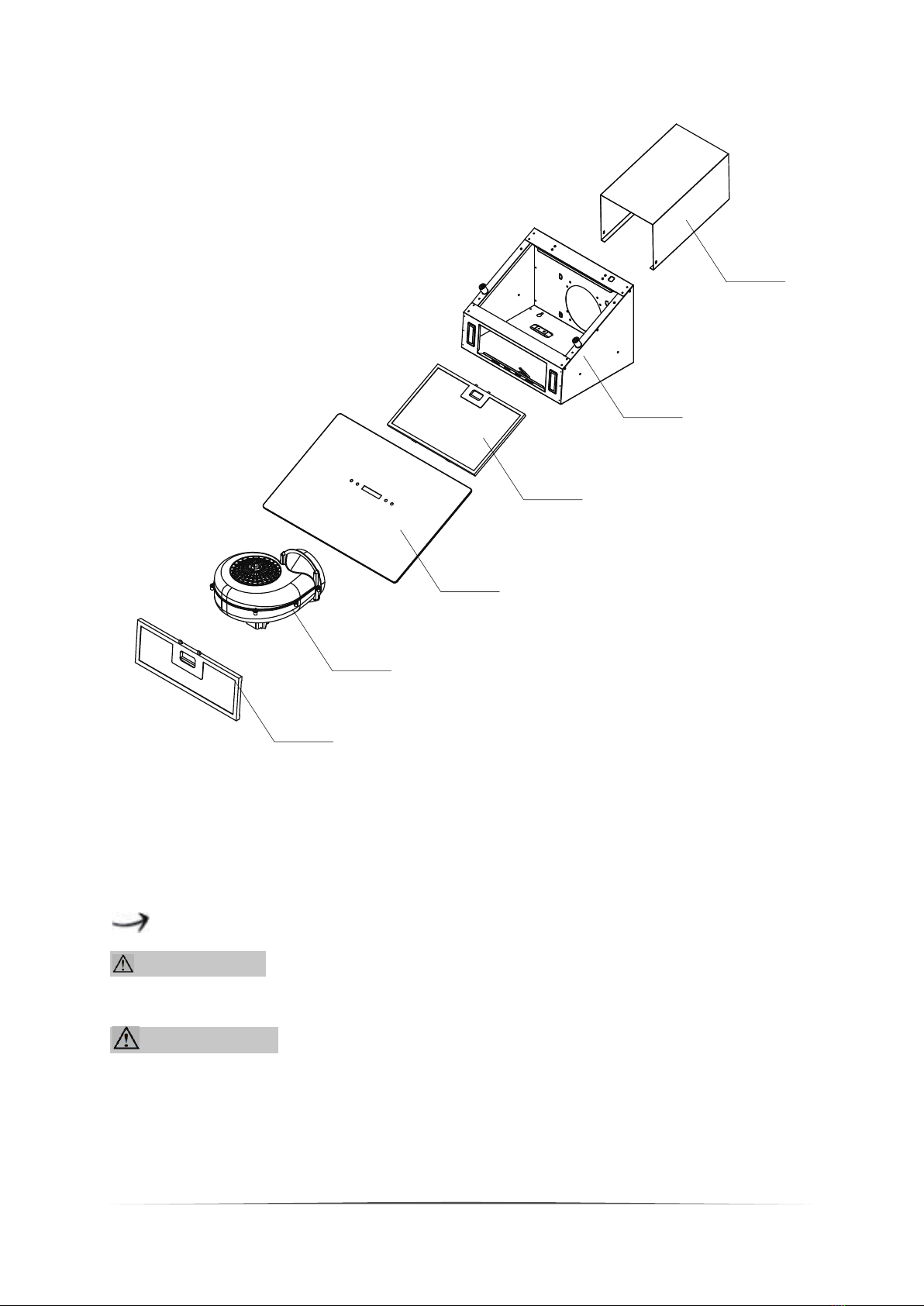

2.1 Gerätekomponenten
1 Fettfilter 2 Motor
3 Gehäuse 4 Gehäuseabdeckung
5 Äußerer Kamin

8
Ebenfalls enthalten: Befestigungsklammer Kamin ȼWand, Bedienungsanleitung.

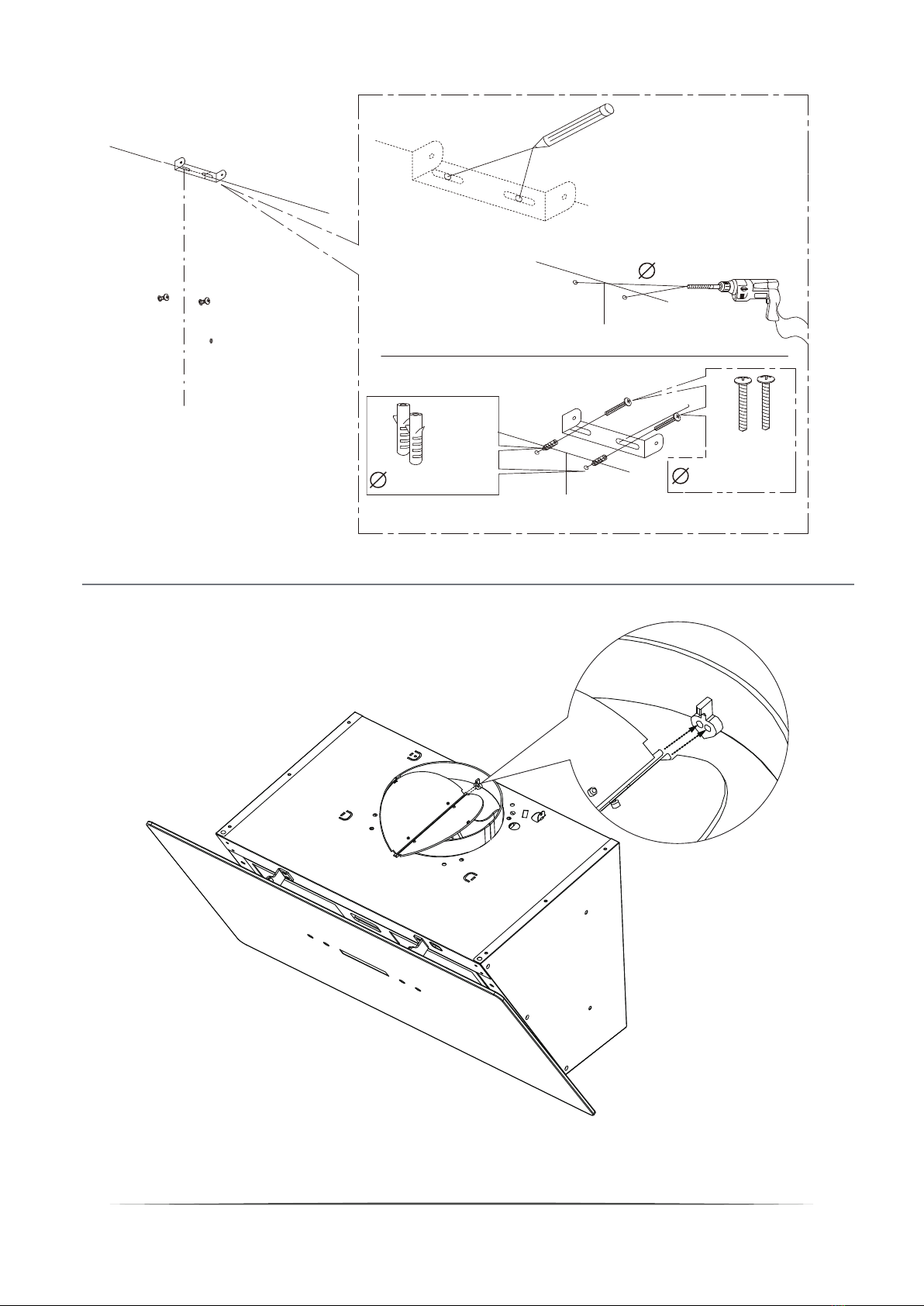

2.2 Installationsschritte
Installationsschritte (Abluftführung nach außen)
WARNUNG! Eine Nichtbeachrung der Installationsanweisungen für
die Schrauben oder Befestigungsvorrichtungen kann zu einem
Stromschlag führen!
WARNUNG! Beschädigen Sie beim Bohren keine elektrischen
Leitungen in den Wänden.
1
2
3
1
4
5

9
320
192
100 61
MIN350mm MIN350mm
MIN450mm MIN450mm
Ceramic-glass rings/hotplates 65 cm
Gas cooker 75 cm
Coal / oil / stove wood firing 85 cm
320
192
100

3x 8

10mm
10
3x
8 x 40mm
2x
4 x 35mm

11
2 x 8
2x
4x35mm
2x
8x40mm

12
OK!

13
3x
8x40 mm
3x
4x35 mm
OK!

14
4x
4x10 mm

15
5. Setzen Sie die Fettfilter ein und schließen Sie das Netzkabel1am Stromnetz an.
¾Überprüfen Sie, ob Ihr Gerät aus der Front-und Seitenperspektive gerade und
waagerecht an der Wand angebracht ist, da das Gerät ansonsten nicht
ordnungsgemäß arbeitet.
Installationsschritte (Umluft)
1. Wenn Sie nicht über eine Abluftleitung nach außen verfügen wird der
Abluftschlauch nicht benötigt. Ansonsten sind die Installationsschritte identisch
mit den unter Installationsschritte (Abluftführung nach außen) beschriebenen
Abläufen.
2. Sie können nur beim Umluftbetrieb Kohlefilter zur Geruchsbindung
verwenden. Entnehmen Sie zur Installation der Kohlefilter zuerst den Fettfilter.
Drücken Sie hierzu auf den Verschluss und ziehen Sie dann den Fettfilter nach
unten.
3. Stecken Sie denKohlefilter auf das Gerät und drehen Sie ihn im Uhrzeigersinn.
1Sollte sich die Netzanschlussdose innerhalb der Kaminverkleidung befinden,
müssen Sie den Netzstecker entsprechen früher einstecken.
4
1
2

16
WARNUNG! Vor der Montage Netzstecker ziehen! Nur im
Umluftbetrieb verwenden!
WARNUNG! Befestigen Sie den Kohlefilter ordnungsgemäß.
Ansonsten kann sich der Kohlefilter lockern und somit Gefahren
verursachen.
HINWEIS! Die Abzugsleistung verringert sich bei eingebauten
Kohlefiltern.
Bestellen Sie Kohlefilter unter
www.pkm-online.de
3. Bedienfeld
HINWEIS! Benutzen Sie alle Beleuchtungseinheiten nur, wenn das
Gerät in Betrieb ist. Benutzen Sie die Beleuchtungseinheiten nicht zur
Betrieb des Geräts nicht. Decken Sie das Leuchtmittel niemals mit
wärmeisolierenden oder anderen Gegenständen ab.
Raumbeleuchtung.
VORSICHT! Berühren Sie die Beleuchtung für 30 Minuten nach
Nur bei laufendem Motor: Mit Sensor 5 können Sie eine Abschaltzeit einstellen.
Berühren Sie + oder - zum Einstellen der Abschaltzeit (Einstellungsspanne von 1-9
Minuten). Durch nochmaliges Berühren verlassen Sie den Einstellmodus.
12 3 45
1 Schaltet den Motor auf langsam-mittel-schnell-langsam....
2 Schaltet den Motor auf schnell-mittel-langsam-schnell....
3 Display
4 Licht an/aus
5 Schaltet den Motor in den Standby-Modus

17
4. Reinigung/Pflege
WARNUNG!
Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten
von der Stromversorgung.
Eine Nichtbeachtung der Reinigungs- und Pflegeanleitungen führt zu
einem erhöhten Brandrisiko aufgrund von Fettablagerungen.
HINWEIS!
¾Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an
Ihren Fingern sowie allen Armschmuck ab; ansonsten beschädigen
Sie die Oberflächen des Geräts.
1. Behandeln Sie das Gehäuse mit einem weichen Tuch und einem geeigneten
Reinigungsmittel.
2. Reinigen Sie das Bedienfeld / die Bedienelemente niemals mit einem
Reinigungsmittel. Verwenden Sie statt dessen ein leicht feuchtes Tuch, da
ansonsten Wasser in das Bedienfeld eindringt und die Elektronik beschädigt.
3. Verwenden Sie bei mattschwarz lackierten Geräten niemals
alkoholhaltige Reinigungsmittel, weil diese Verfärbungen verursachen.
4. Reinigen Sie gläserne Bestandteile2nur mit einem geeigneten Glasreiniger.
5. Reinigen Sie bei jedem Fettfilter- oder Kohlefilteraustausch bzw. bei einer
Reinigung des Filters alle frei einsehbaren unteren Komponenten Ihres Geräts
mit einem milden, nicht ätzenden und fettlösendem Reinigungsmittel.
6. Beschädigen Sie beim Reinigen von Metallfiltern nicht das Gitter. Durch
häufiges Reinigen können Farbveränderungen der Metalloberfläche entstehen.
7. Solche Veränderungen haben keinen Einfluss auf die Leistung der Filter und
sind kein Reklamationsgrund.
8. Benutzen Sie keine Scheuermittel.
9. Benutzen Sie niemals einen Dampfreiniger. STROMSCHLAGGEFAHR!
4.1 Fettfilter
Aluminiumfilter
Reinigen Sie die Aluminiumfüssen einmal pro Monat von Hand oder in der
Spülmaschine (300) reinigen. Verwenden Sie keine aggressiven Reinigungsmittel.
Benutzen Sie keine Scheuermittel! Benutzen Sie keine alkalischen
Spülmaschinenreiniger (ph größer 7). Filter nicht zusammen mit verschmutztem
Geschirr in den Geschirspüler stellen. Von Essensresten verstopfte Filter fallen
nicht unter die Garantie. Lassen Sie den Filter gründlich trocknen, bevor Sie ihn
wieder vorsichtig einsetzen.
2Ausstattung abhängig vom Modell.

18
4.2 Kohlefilter
Herkömmliche Kohlefilter können nicht gereinigt werden. Diese Filter haben
eine begrenzte Aufnahmefähigkeit und sind in der Regel nach 3-6 Monaten
verbraucht. Ersetzen Sie einen verbrauchten Filter. Detaillierte Informationen vom
Hersteller dazu finden Sie auf der Verpackung der Filter.

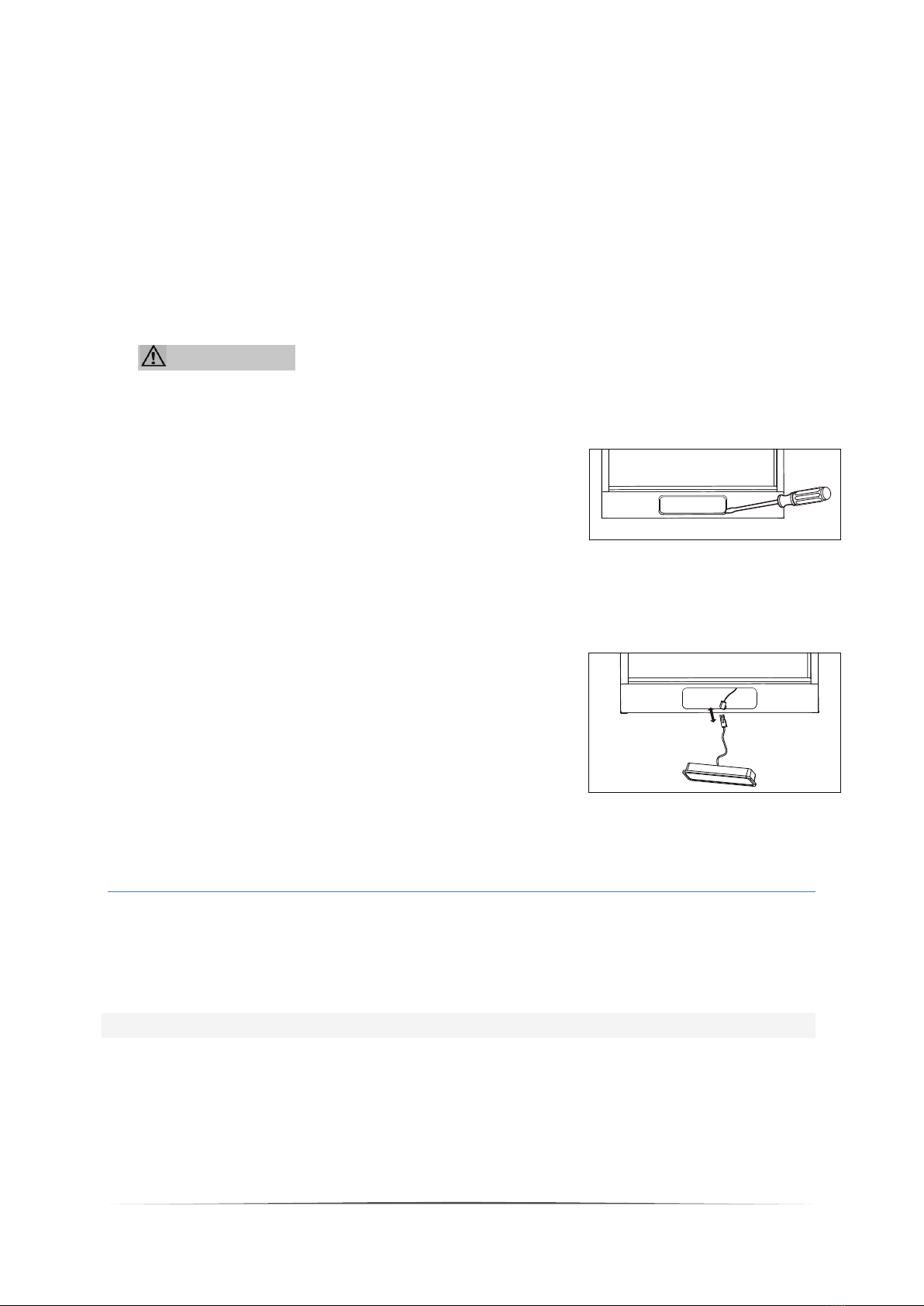

4.3 Austausch des Leuchtmittels
1. WARNUNG! Trennen Sie das Gerät von der Stromversorgung.
2. Beachten Sie für die nächsten Schritte die Abbildung.
3. Entfernen Sie die Aluminium-Fettfilter. Greifen Sie in die Haube und drücken
Sie die Leuchtmittel vorsichtig heraus.
4. Ziehen Sie das LED Leuchtmittel vorsichtig heraus
und trennen Sie es vom Versorgungskabel.
5. Verbinden Sie nun das neue LED Leuchtmittel mit
dem Versorgungskabel.
6. Schieben Sie die Verkabelung zurück in die
Einbauvertiefung und befestigen Sie das neue LED
Leuchtmittel.
5. Problembehandlung
FEHLER
MÖGLICHE URSACHE MASSNAHMEN
Gerät arbeitet überhaupt nicht.
¾Das Gerät ist mit dem Stromstecker
nicht an der Steckdose
angeschlossen.
¾Der Stromstecker ist locker.
¾Die Steckdose wird nicht mit Strom
¾Überprüfen Sie die fragliche
Steckdose, indem Sie ein anderes
Gerät ebenda anschließen.
¾Überprüfen Sie die Sicherung.
¾Die Stromspannung ist zu niedrig.

19
versorgt.
¾Die entsprechende Sicherung ist
ausgeschaltet.
Vergleichen Sie die Angaben auf
dem Typenschild mit den Angaben
Ihres Stromanbieters.
Beleuchtung leuchtet, aber der Motor läuft nicht.
¾Lüftungsklappe blockiert.
¾Motorlager defekt.
¾Blockierung beheben.
¾Motor ersetzen.
Der Motor riecht verdächtig.
¾Motor defekt. ¾Motor ersetzen.
Ölspuren.
¾Einwegventil undicht.
¾Übergang Basisschacht-
Teleskopschacht undicht.
¾Einwegventil abdichten.
¾Übergang mit geeignetem Mittel
abdichten.
Gerät vibriert.
¾Motor nicht fest montiert.
¾Haube nicht richtig befestigt.
¾Motor richtig befestigen.
¾Haube richtig befestigen.
Ungenügende Abzugsleistung.
¾Abstand Haube-Kochfeld zu groß.
¾Zu viel Zugluft aufgrund geöffneter
Türen und/oder Fenster.
¾Haube tiefer hängen.
¾Türen und/oder Fenster schließen.
Gerät ist instabil.
¾Befestigungsbügel/-schrauben nicht
fest montiert.
¾Befestigungsbügel/-schrauben
richtig montieren
Wenn die Leistung der Haube unzureichend ist und/oder erhöhte
Betriebsgeräusche zu hören sind, können dafür die folgenden Ursachen vorliegen:
unzureichende Größe der Abluftleitung.
eine Verstopfung in der Abluftleitung.
der Durchmesser der Abluftleitung von der Haube bis zum Mauerkasten
inklusive sollte 150 mm betragen (siehe TECHNISCHE DATEN), da
ansonsten die Leistung des Motors beeinträchtigt werden kann.
falls Sie am Mauerkasten ein Fliegengitter angebracht haben, kann dadurch der
Luftstrom beeinträchtigt werden. Entfernen Sie zum Überprüfen das Gitter.
Bringen Sie eine Abdeckplatte mit beweglichen Lamellen an, die den Luftstrom
am wenigsten hemmen.
Überprüfen Sie den Zustand und die Sauberkeit der Filter.
Überprüfen Sie , ob die durch die Haube der Küche entnommene Luft ersetzt
wird, damit kein Unterdruck entsteht.
falls Sie die Haube im Umluftbetrieb verwenden, überprüfen Sie, ob die
Kohlefilter rechtzeitig gewechselt wurden (mindestens alle 3-6 Monate).
Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen,
oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht
behoben werden konnte, kontaktieren Sie das Geschäft, in dem Sie das Gerät
gekauft haben.

20
6. Technische Daten
S34-60 ABT2X
Geräteart Dunstabzugshaube
Material Edelstahl
Einbaubreite in cm 60,00
Drucktasten 5
Umluftbetrieb/Abluftbetrieb*99
Jährlicher Energieverbrauch (AEChood) 17,9 kW/h
Energieeffizienzklasse A
Fluiddynamische Effizienz (FDEhood) 18,9
Fluiddynamische Effizienzklasse C
Beleuchtungseffizienz (LEhood) 29,0 lux/W
Beleuchtungseffizienzklasse A
Fettabscheidegrad 47,1 %
Fettabscheidegradklasse F
Luftstrom** 200.9m3/h
Maximaler Luftstrom Qmax
Geräuschemission** 60 dB 68 dB
Leistungsaufnahme ausgeschaltet (Po) 0,45 W
Leistungsaufnahme Bereitschaft (Ps) 0,
80 W
Leistungsaufnahme Lichtsystem (Wl) 2,0 W (2*1,0 /LED)
Anschlusswert 47 W
Stromspannung/Frequenz AC 220-240V/50Hz
Fettfilter/Material/spülmaschinenfest 1 Aluminium
9
Kohlefilter *** 1*CO4
Abluftschlauch 9
Befestigungsmaterial 9
Bedienungsanleitung 9
Teleskopkamin ausziehbar von-bis 33,00-63,00 cm
Abmessungen Gerät H*B*T in cm 63.00-93.00*60.00*32.00
Gewicht netto/brutto in kg 8,10/9,90
* Abluftbetrieb: bei Anschluss an einen Entlüftungskamin bzw. Abluft ins
Freie (Mauerdurchführung = 150 mm Ø / Bohrung ca. 160 mm Ø)
** Messwerte bei minimaler /maximaler Motorgeschwindigkeit.
*** Ausstattung abhängig vom Modell.
300,6m3/h
300,6m3/h
63,00-93,00*80,00*32,00
10,10/12,40
S34-80 ABT2X
