Castor 3
Benutzeranleitung
Vielen Dank, dass Sie sich für die planeo Castor 3
entschieden haben.
Dieses Dokument enthält die notwendigen Informatio-
nen für den korrekten, efzienten und sicheren
Gebrauch des Produkts. Weitere Informationen zur In-
stallation und zum Anschluss Ihres Beleuchtungsplans
nden Sie im allgemeinen Handbuch zum 12-Volt-
System und in Ihrer Transformator-Benutzeranleitung.
Bitte lesen Sie die Informationen in diesem Handbuch
sorgfältig durch, bevor Sie das Produkt in Betrieb neh-
men. Bitte bewahren Sie dieses Handbuch zusammen
mit dem Produkt auf, um zukünftig nachschlagen zu
können.
PRODUKTBESCHREIBUNG
planeo Castor 3 ist ein LED-Strahler für den Außenein-
satz. Die Leuchte kann mit den mitgelieferten Schrau-
ben an einer festen Fläche montiert oder mit dem mit-
gelieferten Spieß in den Boden gesteckt
werden. Dieses Produkt kann nur in Kombination
mit dem 12-Volt-System von planeo als Außenbeleuch-
tung verwendet werden. Jede Veränderung
am Produkt kann die Sicherheit, die Gewährleistung
und den ordnungsgemäßen Betrieb des Produkts und/
oder anderer Teile des Systems beeinträchtigen.
Spezikationen
Produkt planeo Castor 3
Artikelnummer 177S
Leistung 2.5W
Lichtstrom 200 lm
Abmessungen (H x B x W) 120 x 60 x 100 mm
Schutzart IP44
Umgebungstemperatuur -20°C bis 50°C
Kabellänge 1m
Dimmbar Nein
MONTAGE
Verpackungsinhalt
[Bild A]
1. Leuchte Castor 3
2. Erdspieß
3. Schraube
4. Dübel
5. Konnektor
6. Kleiner Inbusschlüssel
7. Großer Inbusschlüssel
Überprüfen Sie, ob alle Teile in der Verpackung
vorhanden sind. Bei Fragen zu Einzelteilen, Service,
Reklamationen oder anderen Angelegenheiten
können Sie uns jederzeit kontaktieren. E-Mail: info@
planeo.de
Option 1: Installation auf einem festen Untergrund
oder an der Wand

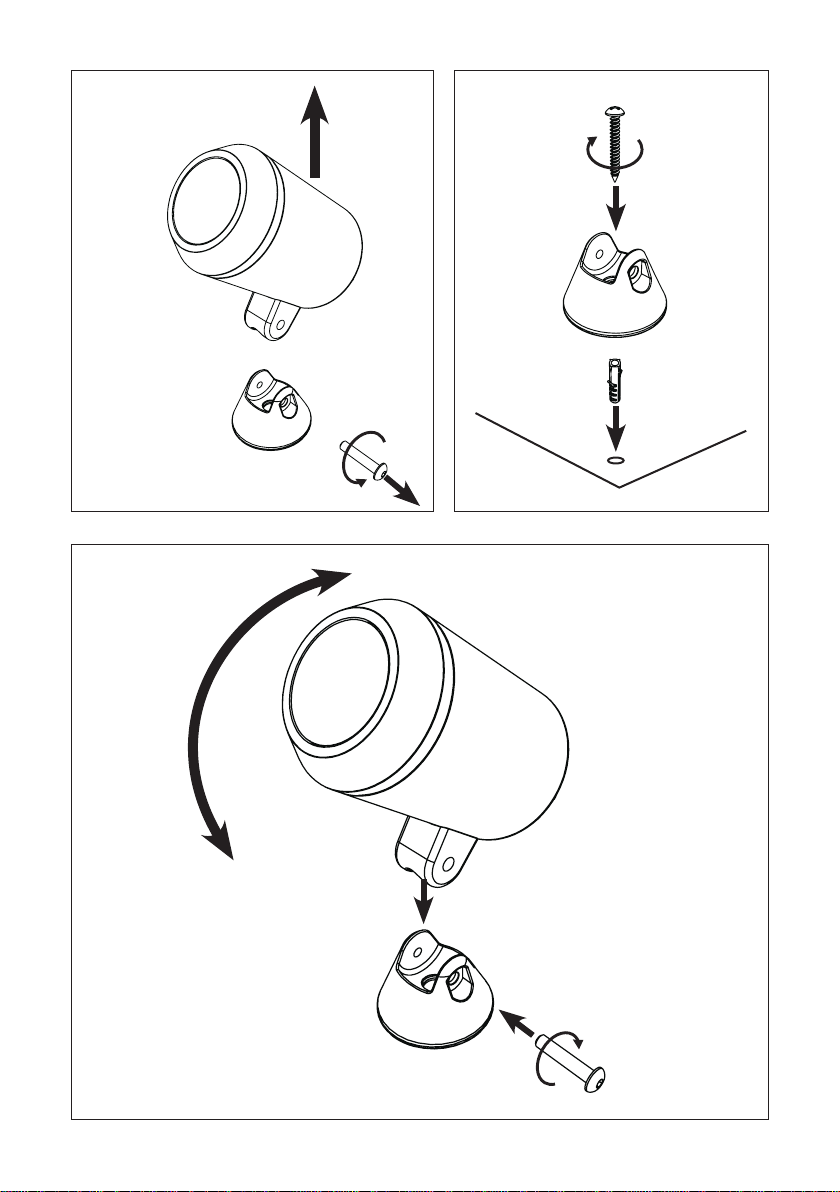

[Bild B]
1. Entfernen Sie die Schraube mit dem mitgelieferten
großen Schlüssel aus dem Sockel (Bild A [6]).
2. Entfernen Sie die Leuchte vom Sockel.
[Bild C]
• Montieren Sie den Sockel mit der mitgelieferten
Schraube auf der Oberäche.
Falls erforderlich, bohren Sie ein Loch in den
Untergrund und verwenden Sie den mitgelieferten
Dübel.
[Bild D]
1. Setzen Sie die Leuchte auf den Sockel.
2. Setzen Sie die Schraube im Sockel ein.
3. Richten Sie die Leuchte auf die gewünschte Stellung
aus.
4. Ziehen Sie die Schraube mit dem mitgelieferten
großen Schlüssel fest (Bild A [6]).
Option 2: Platzierung im Boden

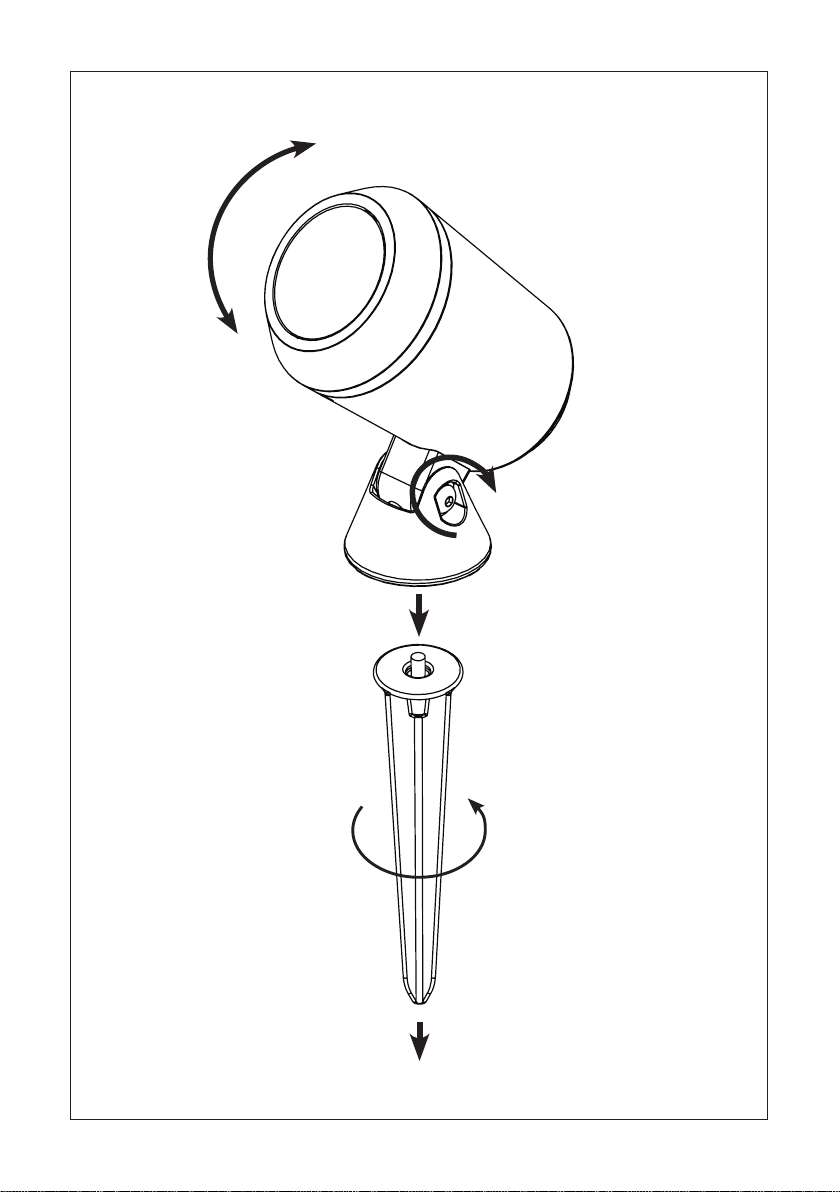

[Bild E]
1. Setzen Sie den Erdspieß unter den Sockel.
2. Drehen Sie den Erdspieß fest.
3. Richten Sie die Leuchte auf die gewünschte Stellung
aus.
4. Ziehen Sie die Schraube mit dem mitgelieferten
großen Schlüssel fest (Bild A [6]).
5. Platzieren Sie die Leuchte im Boden
D
6
Castor 3
User manual
Thank you for purchasing the planeo Castor 3.
This document contains the required information for
correct, efcient, and safe use of the product. Consult
the general manual of the 12-volt system
and the user manual of your transformer for more
information about the set up and connection of your
light plan.
Read the information in this manual carefully before
using the product. Keep this manual near the product
for consultation in the future.
PRODUCT DESCRIPTION
The planeo Castor 3 is an LED spot for outdoor use.
The xture can be installed on a xed underground
with the included screws, or be placed in the ground
with the included spike. This product may only be
used as outdoor lighting in combination with the 12-
volt system. Any alterations made to the product may
have consequences for the safety, warranty, and
correct functioning of the product and/ or other parts
of the system.
Specications
Product planeo Castor 3
Article number 177S
Power (max.) 2.5W
Luminous ux 200 lm
Dimensions (H x W x D) 120 x 60 x 100 mm
Protection class IP44
Ambient temperature -20°C to 50°C
Cable length 1m
Dimmable No
INSTALLATION
Packaging content
[Figure A]
1. Fixture Castor 3
2. Ground spike
3. Screw
4. Plug
5. connector
6. Hex key (large)
7. Hex key (small)
Check if all parts are present in the packaging. For
questions about parts, service, and any complaints or
other remarks, you can always contact us.
E-mail: [email protected]
Option 1: placement on a xed underground or
mounting to a wall
[Figure B]
1. Remove the screw from the base using the included
large hex key (Figure A [6]).
2. Remove the xture from the base.
[Figure C]
• Install the base onto the underground with the
included screw.
If necessary, drill a hole in the underground and use
the included plug.
[Figure D]
1. Place the xture in the base.
2. Place the screw in the base.
3. Put the xture in the desired position.
4. Fasten the screw using the included large hex key
(Figure A [6]).
Option 2: placement in the ground
[Figure E]
1. Place the spike underneath the base.
2. Properly fasten the spike.
3. Put the xture in the desired position.
4. Fasten the screw using the included large hex key
(Figure A [6]).
5. Place the xture in the ground.
GB
7
Castor 3
Gebruikershandleiding
Bedankt voor de aankoop van de planeo Castor 3.
Dit document bevat de benodigde informatie voor
correct, efciënt en veilig gebruik van het product.
Raadpleeg de algemene handleiding van het 12-volt
systeem en de gebruikershandleiding van uw
transformator voor meer informatie over de aanleg en
aansluiting van uw lichtplan.
Lees de informatie in deze handleiding zorgvuldig
door voor ingebruikname van het product. Bewaar
deze handleiding bij het product ter naslag in de
toekomst.
PRODUCTBESCHRVING
De planeo Castor 3 is een LED spot voor buiten-
gebruik. Het armatuur kan op een vaste ondergrond
worden gemonteerd met de meegeleverde schroeven
of in de grond worden gestoken met de meegele-
verde steker. Dit product is uitsluitend te gebruiken
als buitenverlichting in combinatie met het 12-volt
systeem van planeo. Elke wijziging aan het product kan
gevolgen hebben voor de veiligheid, garantie en
correcte werking van het product en/of het andere
onderdelen van het systeem.
Specicaties
Product planeo Castor 3
Artikelnummer 177S
Verbruik 2.5W
Lichtstroom 200 lm
Afmetingen (H x B x D) 120 x 60 x 100 mm
Beschermingsklasse IP44
Omgevingstemperatuur -20°C tot 50°C
Kabellengte 1m
Dimbaar Nee
MONTAGE
Inhoud van de verpakking
[Afbeelding A]
1. Armatuur Castor 3
2. Grondsteker
3. Schroef
4. Plug
5. connector
6. Grote inbussleutel
7. Kleine inbussleutel
Controleer of alle onderdelen aanwezig zijn in de
verpakking. Voor vragen over onderdelen, service,
eventuele klachten of andere zaken kunt u altijd bij ons
Optie 1: plaatsing op een vaste ondergrond of aan
de wand
[Afbeelding B]
1. Haal de schroef uit de voet met de meegeleverde
grote sleutel (Afbeelding A [6]).
2. Haal het armatuur uit de voet.
[Afbeelding C]
• Monteer de voet met de meegeleverde schroef op
de ondergrond.
Boor indien nodig een gat voor in de ondergrond
en gebruik de meegeleverde plug.
[Afbeelding D]
1. Plaats het armatuur in de voet.
2. Plaats de schroef in de voet.
3. Stel het armatuur in de gewenste stand.
4. Draai de schroef vast met de meegeleverde grote
sleutel (Afbeelding A [6]).
Optie 2: plaatsing in de grond
[Afbeelding E]
1. Plaats de grondsteker onder de voet.
2. Draai de grondsteker stevig vast.
3. Stel het armatuur in de gewenste stand.
4. Draai de schroef vast met de meegeleverde grote
sleutel (Afbeelding A [6]).
5. Plaats het armatuur in de grond.
NL
8
Transformer (144A/145A)
Connector
Type Y (143A)
Connector
Type M (138A)
Connector
Type F (137A)
JUST TURN IT!
JUST TWIST AND CONNECT!
connection to make a branch
connection to transformer
THE SYSTEM
9
INSTALLATIE VAN DE LAMPEN
• Plaats de producten op de gewenste plaats en leg de
kabels zodanig dat deze ruimschoots op de transformator
of kabels kunnen worden aangesloten.
• Als producten voorzien zijn van een afvoergat voor water
dan moet dit gat naar beneden worden gericht.
• Gebruik corrosievaste bevestigingsmaterialen (standaard
meegeleverd) als u de producten wilt vastschroeven.
• Sluit de stekkers van de producten aan op de hoofdka-
bel met behulp van de connector zoals aangegeven op
afbeelding [F].
• Raadpleeg de handleiding van uw transformator voor
meer informatie.
ONDERHOUD
• Monteer dit product altijd zodanig dat het bereikbaar
blijft voor onderhoud. Dit product mag niet vast worden
ingegoten of ingemetseld.
• Schakel het systeem uit door de stekker van de transfor-
mator uit de wandcontactdoos te nemen voor het plegen
van onderhoud.
• Reinig het product regelmatig met een zachte, schone
doek. Vermijd schuurmiddelen die het oppervlak kunnen
beschadigen.
• Reinig producten met RVS onderdelen eenmaal per 6
maanden met RVS reiniger.
• Gebruik geen hogedrukreiniger of agressieve chemische
reinigingsmiddelen bij het schoonmaken van het product,
dit kan onherstelbare schade aan het product veroorzaken.
INSTALLATION DER LAMPEN
• Installieren Sie das Produkt in der gewünschten Position
und verlegen Sie die Kabel so, dass sie einfach mit dem
Transformator oder dem Hauptkabel verbunden werden
können.
• Wenn Produkte über eine Wasserablauföffnung verfügen,
muss diese nach unten zeigen.
• Wenn Sie die Produkte fest in Boden verankern möchten,
verwenden Sie dazu Befestigungsmaterial aus nicht-rosten-
den Materialien (als Standard mitgeliefert).
• Verbinden Sie die Leuchten an den Hauptkabel mit dem
Konnektor wie auf Bild [F] gezeigt wird.
• Weitere Informationen nden Sie in Ihrer Anleitung zum
Transformator.
WARTUNG
• Bringen Sie dieses Produkt stets so an, dass es zu Bedien-
ungs- und Wartungszwecken zugänglich bleibt.
• Schalten Sie das System aus, indem Sie den Transformator
zur Wartung aus der Steckdose ziehen.
• Reinigen Sie das Produkt regelmäßig mit einem weichen,
sauberen Tuch. Vermeiden Sie Schleifmittel, die die
Oberäche beschädigen können.
• Reinigen Sie Produkte mit Edelstahlteilen einmal alle 6
Monate mit Edelstahlreiniger.
• Verwenden Sie bei der Reinigung des Produkts keine
Hochdruckreiniger oder aggressive chemische Reinigungs-
mittel, da dies zu irreparablen Schäden am Produkt führen
kann.
INSTALLATION OF THE LIGHTS
• Install the products in the desired position and lay the
cables so they can be comfortably connected to the trans-
former or main cable.
• If products are provided with a drain hole for water, this
hole must be pointing downwards.
• Use non-corrosive xing materials (supplied as standard) if
you want to bolt the products down.
• Connect the lights to the main cable by using the connec-
tor as shown in gure [F].
• Consult the manual of your transformer for more informati -
on.
MAINTENANCE
• Always t this product so that it can still be accessed for
servicing or maintenance. This product must not be perma-
nently embedded or bricked in.
• Turn off the system by pulling the plug of the transformer
from the socket for maintenance.
• Regularly clean the product with a soft, clean cloth. Avoid
abrasives that can damage the surface.
• Clean products with stainless steel parts with a stainless
steel cleaning agent once per six months.
• Do not use a high pressure washer or aggressive chemical
cleaning agents when cleaning the product. This can cause
irreparable damage.
NL
DE
GB
10
5
YEARS
NL - Afgedankte elektrische apparatuur mag niet in het huisvuil terechtkomen. Breng, indien
mogelijk, deze apparaten naar een recyclingbedrijf. Voor informatie over recycling kunt u te-
recht bij een gemeentelijk afvalverwerkingsbedrijf of bij uw dealer.
GB - Discarded electrical equipment must not be put in the household waste. If possible, take it
to a recycling company. For details of recycling, contact a municipal waste processing company
or your dealer.
DE - Entsorgen Sie elektrische Geräte nicht im Hausmüll. Nutzen Sie die Sammelstellen in ihrer
Gemeinde. Fragen Sie Ihre Gemeindeverwaltung nach den Standorten der Sammelstellen.
NL - 5 jaar garantie – Garantievoorwaarden kunnen als PDF worden gedownload!
GB - 5 year warranty – You can download the warranty conditions as a PDF!
DE - 5 Jahre garantie – Die Garantiebedingungen können Sie als PDF herunterladen!
NL - Voor vragen over onderdelen, service, eventuele klachten of andere zaken kunt u altijd bij
DE - Wenn Sie Fragen zu Einzelteilen oder zum Service haben, oder wenn Sie uns eine
Beschwerde oder andere Hinweise übermitteln möchten, können Sie sich jederzeit an uns wen-
GB - For questions about parts, service, any complaints or other matters, you can contact us at
F&P GmbH
Max-Planck-Str. 111
32107 Bad Salzuflen
Deutschland
USt-ID DE815262074
HRB 7393 Amtsgericht Lemgo
Geschäftsführer:
David Fuchs, Ferdinand Pritzkau
Fon: +49 5222 96048-10
Fax: +49 5222 96048-20
www.planeo.de
This manual suits for next models
1
Table of contents
