PLAYMOBIL 6914 User manual

6914
1
Freq uency Range 2.401 GHz - 2.483 GHz
Maximum FR output: 5.0 dBm

4
B
Fahrzeug-Umbauanleitungen finden Sie unter www.rc-modul.playmobil.com

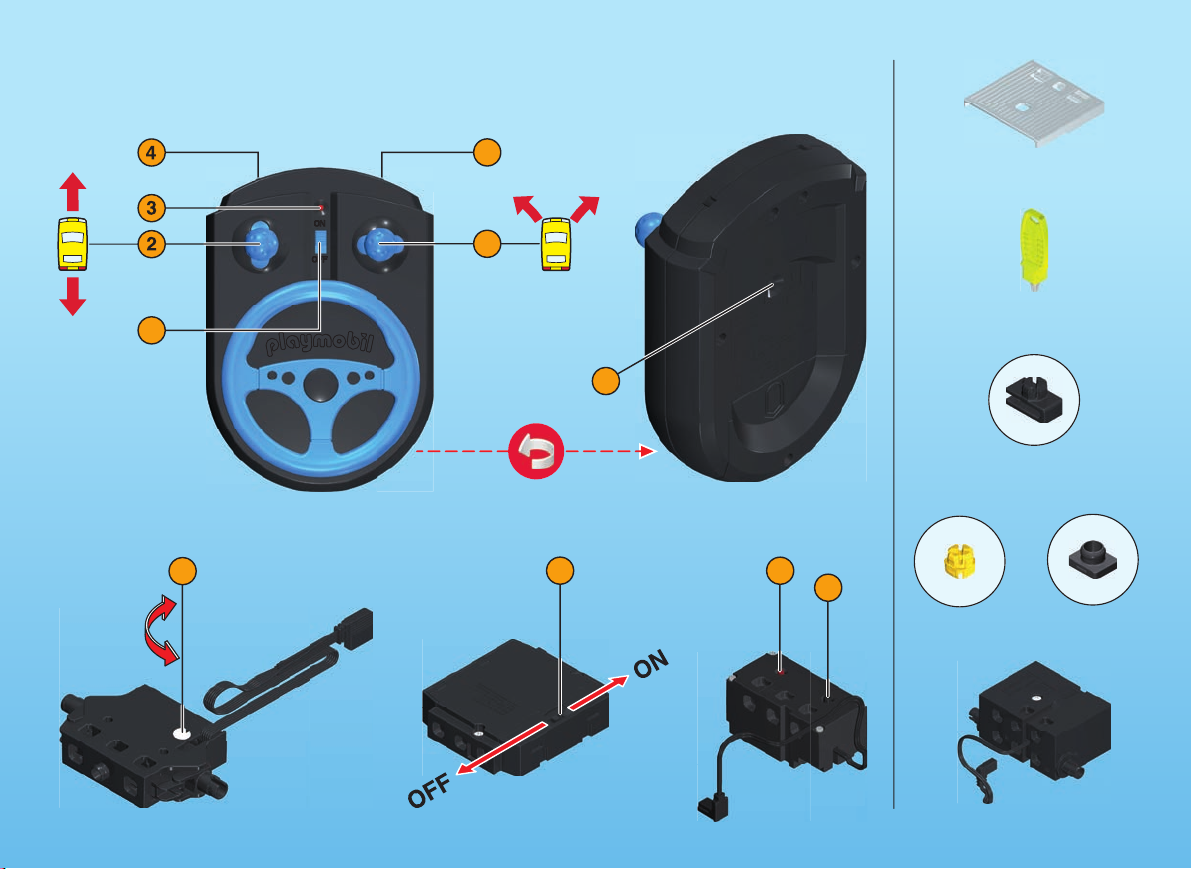

Ein- und Ausschalter Sender
Gashebel
Kontrollanzeige
Umkehrschalter vorwärts/rückwärts
Umkehrschalter links/rechts
Steuerhebel
Pairingtaste Sender
Feinjustierung
5
6
7
8
Ein- und Ausschalter Batteriekasten
Kontrollleuchte Pairing
Pairingtaste Empfänger
9
10
11
1
2
3
4
Ursache
• Batteriekasten 9 oder Sender 1 sind nicht eingeschaltet
• Batterien sind falsch eingelegt
• Im RC-Car oder Sender sind keine oder leere Batterien
• Verkabelung im RC-Car
• Batterien im RC-Car oder Sender werden leer
• Durch große metallische Gegenstände (z.B. Heizkörper) oder elektrische
Geräte kann die Funkstrecke gestört werden
• Reichweite überschritten
Probleme
RC-Car reagiert
nicht
RC-Car bewegt
sich
unkontrolliert
Allgemein
Lösung
• RC-Car und Sender einschalten
• Beim Einsetzen der Batterien auf Polung (+/-) achten
• Batterien einlegen oder leere Batterien durch neue ersetzen
• Verkabelung überprüfen
• Batterien durch neue ersetzen
• Anderen Spielort wählen
• Die Reichweite beträgt ca. 14 Meter (550 inch)
Zur Beachtung
• Fahrzeug nur im Innenbereich fahren lassen
• Das Fahren auf Langhaar-Teppichen vermeiden
• Aus Umweltschutzgründen kannst du auch wiederaufladbare Batterien (4xHR6) verwenden.
Achtung:
• Haare vom Antriebsblock fernhalten, Verfangen der Haare möglich.

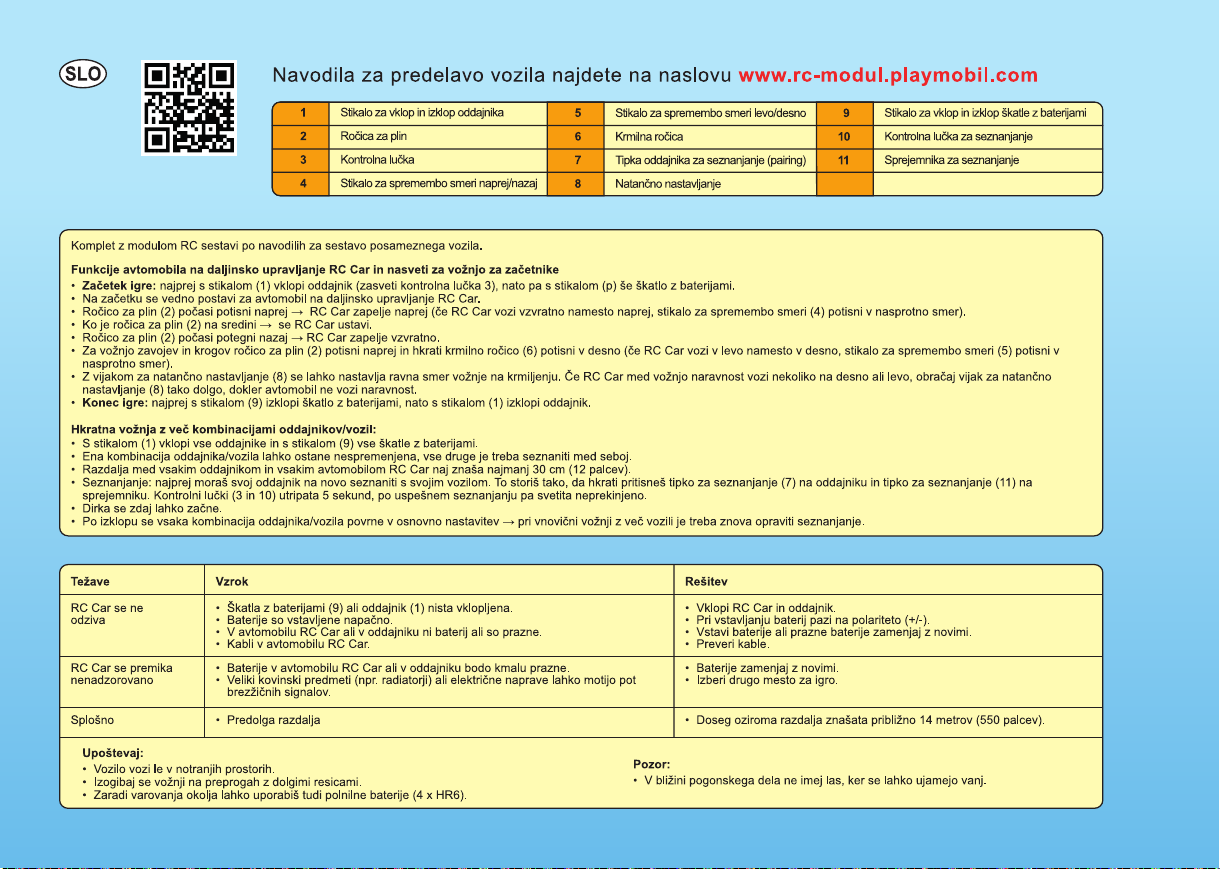

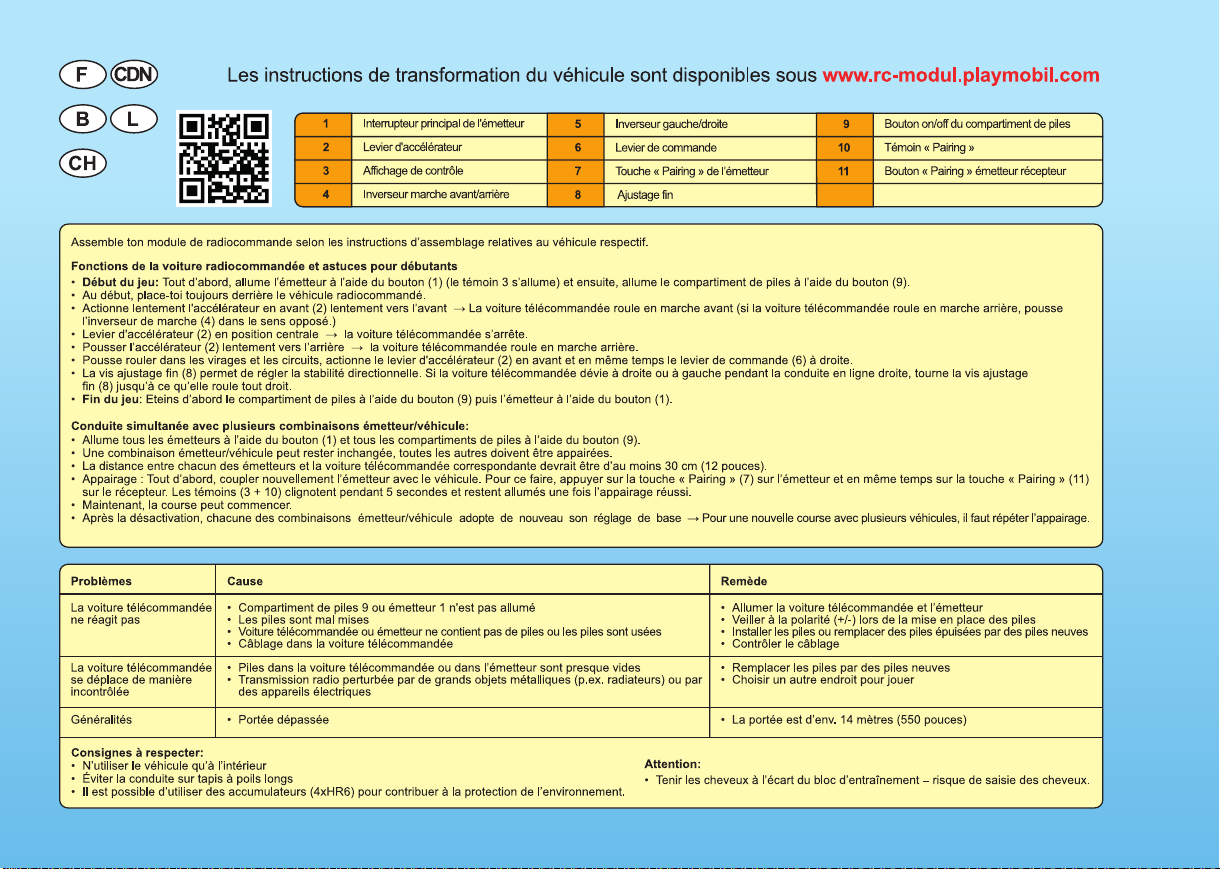

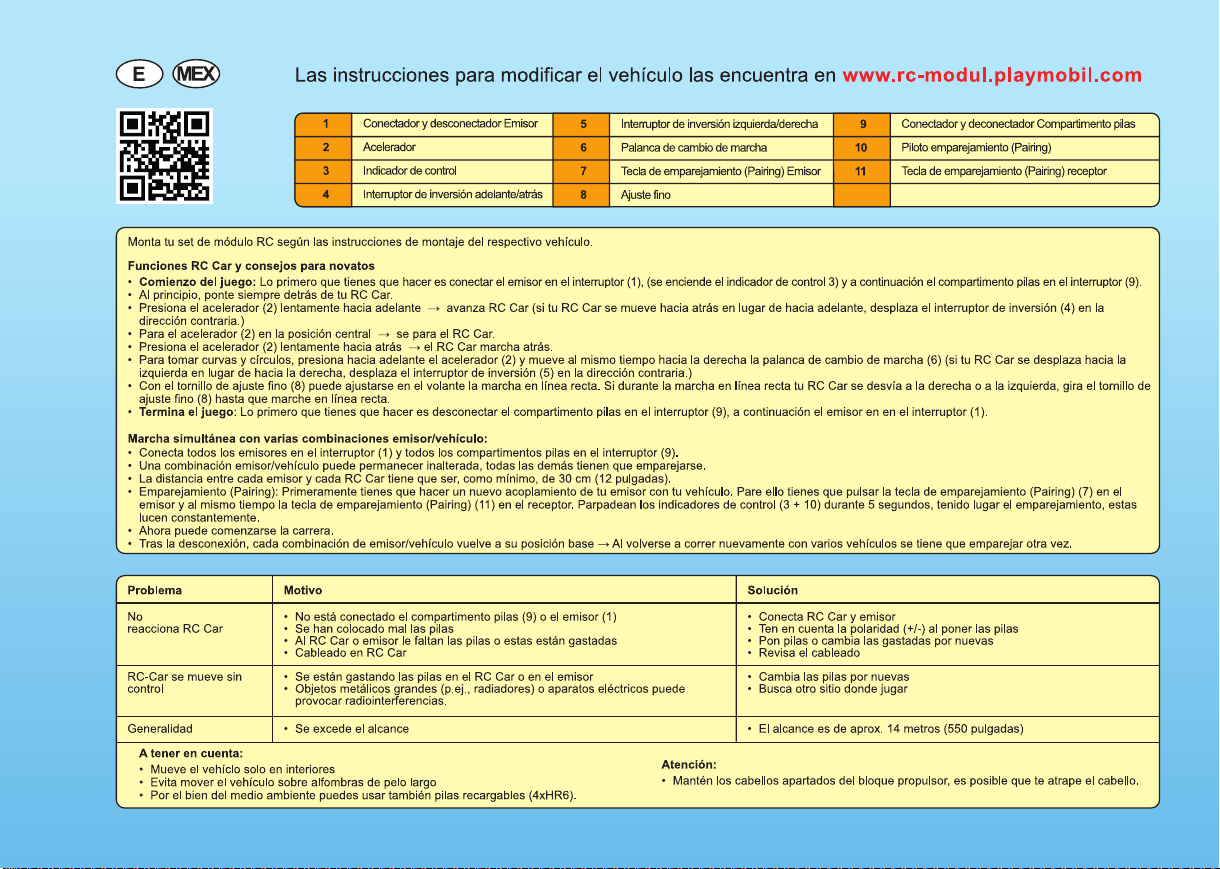

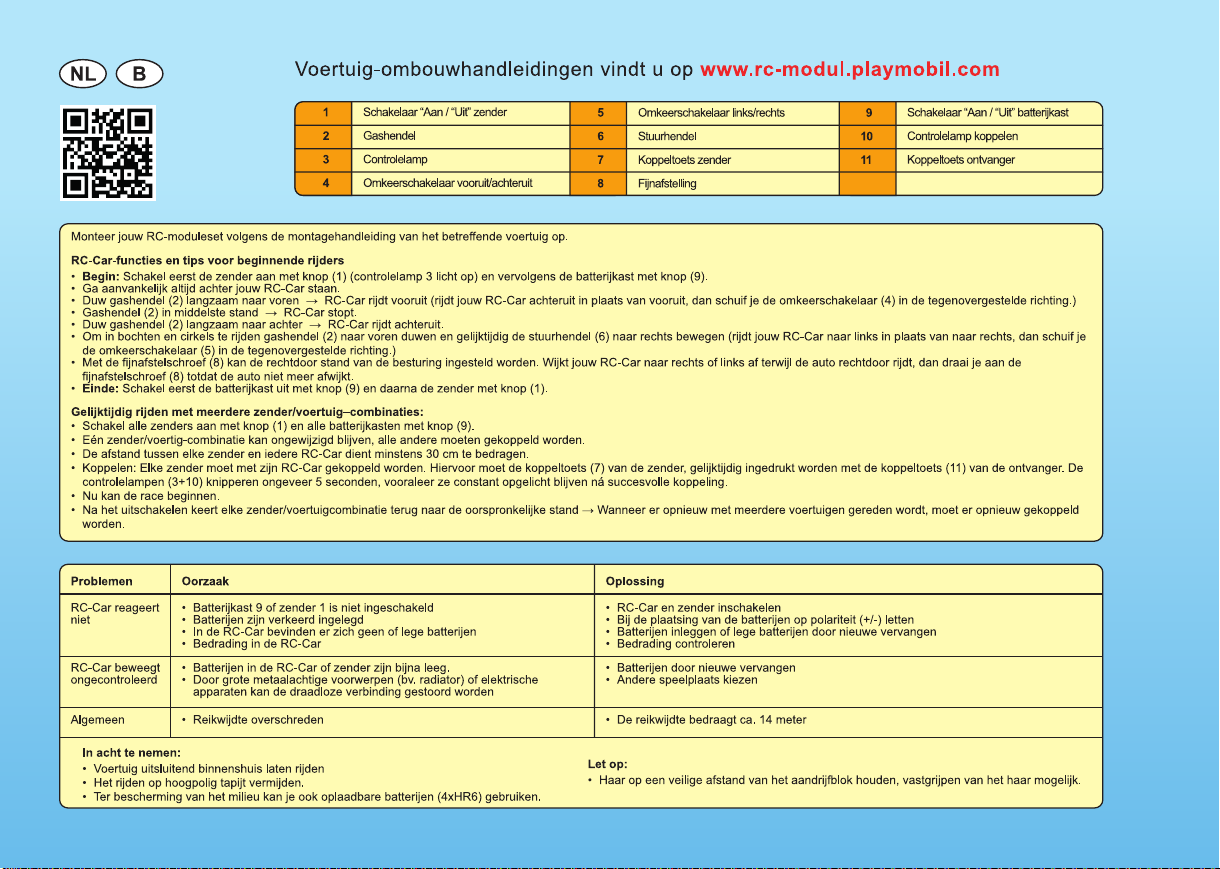

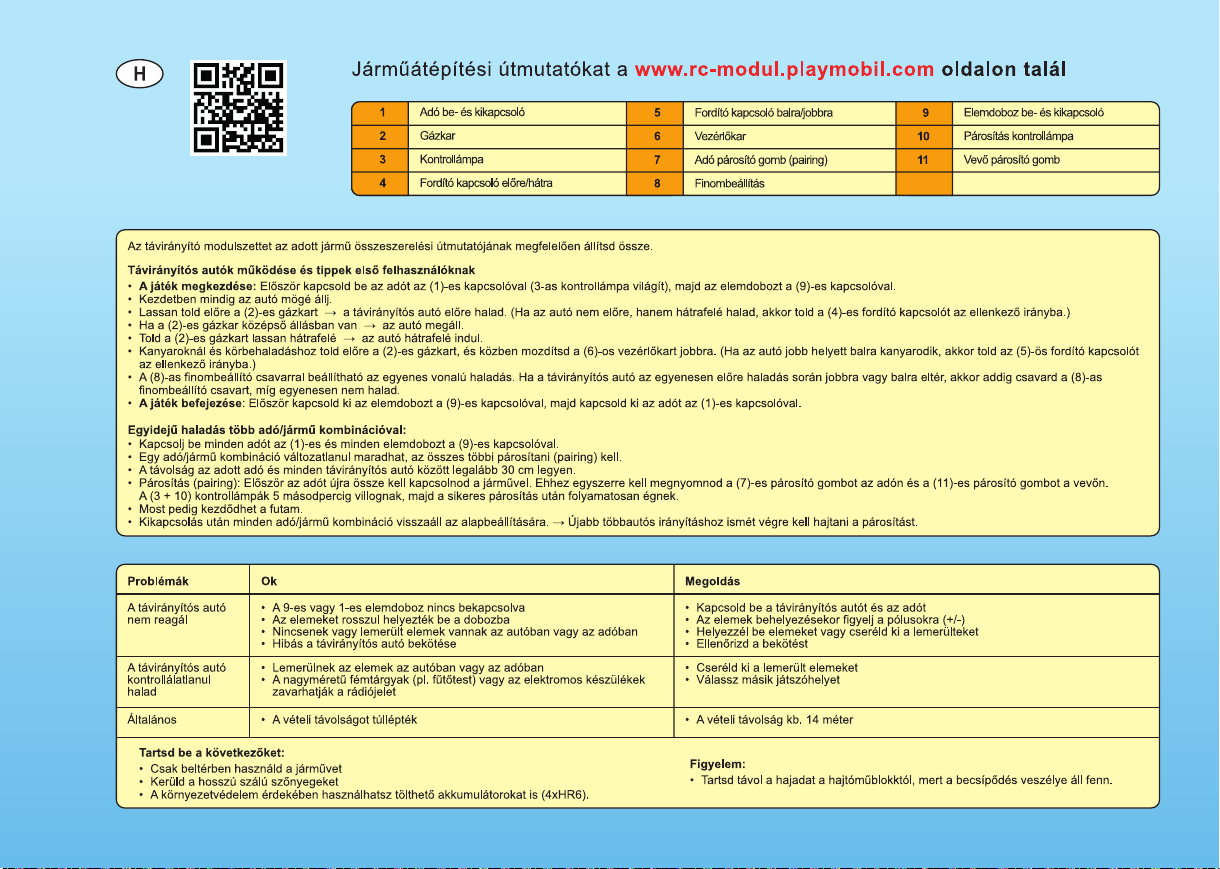

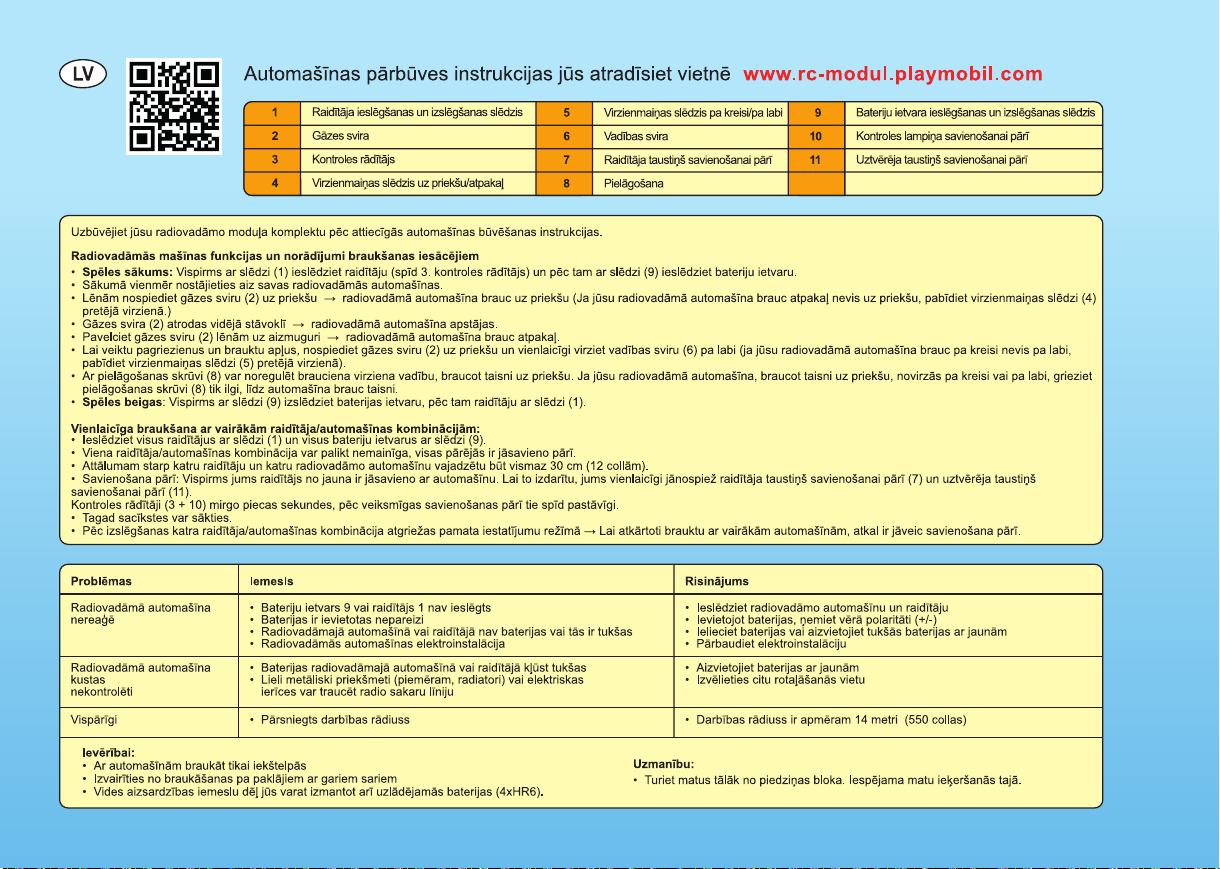

Baue dein RC-Modul-Set nach Aufbauanleitung des jeweiligen Fahrzeugs auf.
RC-Car-Funktionen und Tipps für Fahranfänger
• Spielbeginn: Schalte als erstes den Sender an Schalter (1) ein (Kontrollanzeige 3 leuchtet) und anschließend den Batteriekasten an Schalter (9).
• Stelle dich anfangs immer hinter dein RC-Car.
• Drücke Gashebel (2) langsam nach vorne → RC-Car fährt vorwärts (Fährt dein RC-Car rückwärts statt vorwärts, schiebe den Umkehrschalter (4) in die entgegengesetzte Richtung.)
• Gashebel (2) in Mittelstellung → RC-Car stoppt.
• Drücke Gashebel (2) langsam nach hinten → RC-Car fährt rückwärts.
• Zum Fahren von Kurven und Kreisen Gashebel (2) nach vorne drücken und gleichzeitig den Steuerhebel (6) nach rechts bewegen (Fährt dein RC-Car nach links statt nach rechts, schiebe
den Umkehrschalter (5) in die entgegengesetzte Richtung.)
• Mit der Feinjustierschraube (8) kann der Geradeauslauf an der Lenkung eingestellt werden. Weicht dein RC-Car während des geradeaus Fahrens nach rechts oder links ab, drehe die
Feinjustierschraube (8) so lange bis es geradeaus fährt.
• Spielende: Schalte erst den Batteriekasten an Schalter (9) aus, anschließend den Sender an Schalter (1).
Gleichzeitiges Fahren mit mehreren Sender/Fahrzeug-Kombinationen:
• Alle Sender an Schalter (1) und alle Batteriekästen an Schalter (9) einschalten.
• Eine Sender/Fahrzeugkombination kann unverändert bleiben, alle anderen müssen gepairt werden.
• Der Abstand zwischen jedem Sender und jedem RC-Car sollte mindestens 30 cm (12 inch) betragen.
• Pairing: Zunächst muss du deinen Sender mit deinem Fahrzeug neu koppeln. Hierzu musst du die Pairingtaste (7) am Sender und gleichzeitig die Pairingtaste (11) am Empfänger drücken.
Die Kontrollanzeigen (3 + 10) blinken für 5 Sekunden, nach erfolgtem Paring leuchten sie konstant.
• Jetzt kann das Rennen beginnen.
• Nach dem Ausschalten kehrt jede Sender/Fahrzeugkombination in seine Grundeinstellung zurück → Bei erneutem Fahren mit mehreren Fahrzeugen muss wieder gepairt werde.

2
1 2

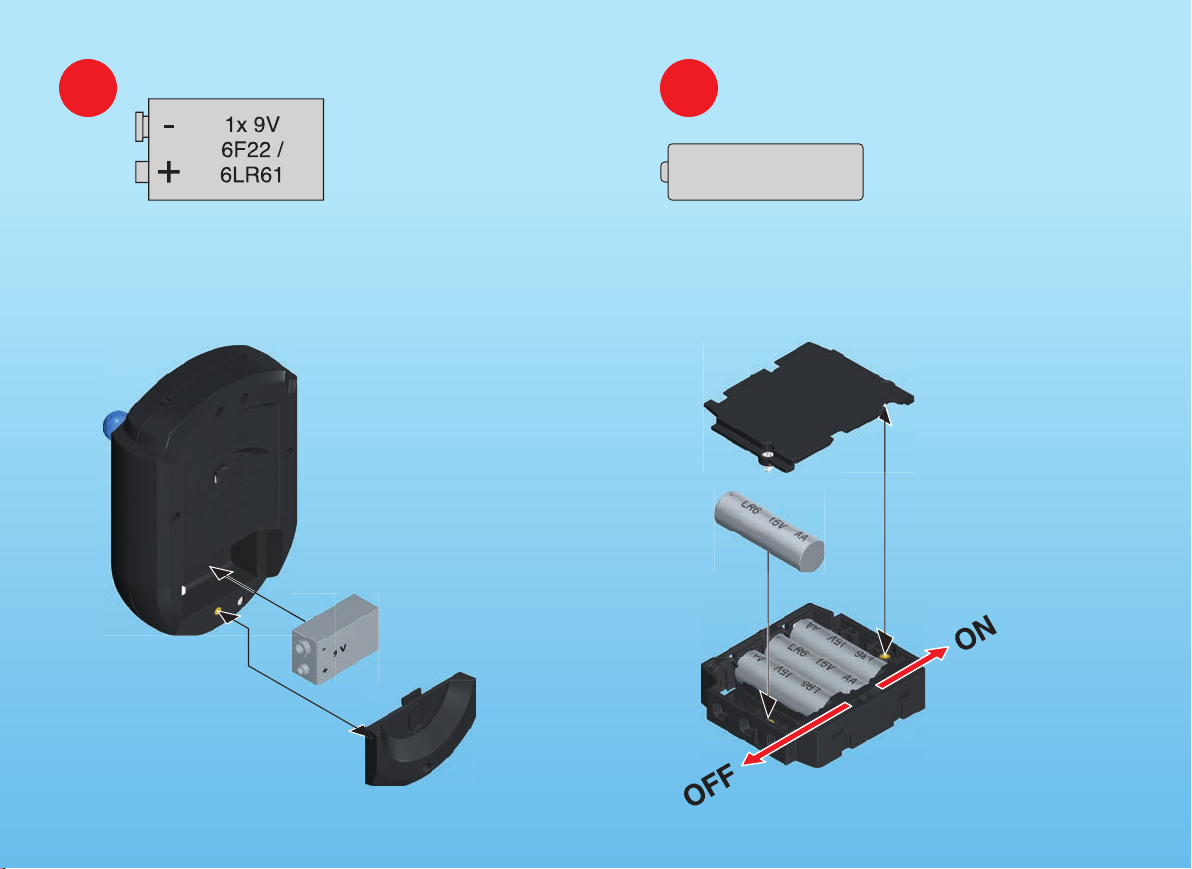

4x Mignon 1,5V
R6 • LR6 • AA
+-

11
10
3
6
1
5
9
7
8
2x 30 20 0200
16x 30 03 6600
2x 30 22 4750
30 65 8822
30 22 7930
30 82 2174
30 82 2164
30 82 2134 30 82 2144 30 82 2154

5
GBUSA
CDN M
IRL
Set up your RC-Module-Set in accordance with the assembly instructions of the relevant vehicle.
RC-Car functions and tips for beginners
• To start the game: first, switch on transmitter at switch (1) (control indicator 3 lights up) and now switch on battery box at switch (9).
• Always position yourself behind your RC-Car at the beginning.
• Slowly push the accelerator lever (2) forwards → RC-Car travels forwards (should your RC-Car travel backwards instead of forwards, push the reversing switch (4) in the opposite direction.)
• Accelerator lever (2) in mid position → RC-Car stops.
• Slowly push accelerator lever (2) backwards → RC-Car travels backwards.
• To travel through curves and in circles, push the accelerator lever (2) forwards and simultaneously move the control lever (6) to the right (should the RC-Car turn left instead of right, set the
reversing switch (5) in the opposite direction.)
• The fine adjustment screw (8) can be used to adjust the straight-ahead travel at the steering. If your RC-Car will deviate to the right or left during the straight-ahead travel, turn the fine
adjustment screw (8) until straight ahead travel is set.
• Ending the game: First, switch off the battery box at the switch (9) and switch off the transmitter at switch (1) afterwards.
Simultaneous driving with several transmitter-/car combinations:
• Switch on all transmitters at switch (1) and all battery boxes at switch (9).
• One transmitter-/car combination can remain unchanged, but all of the other must be paired.
• The distance between each transmitter and each RC-Car shall at least to 30 cm (12 inch).
• Pairing: First of all, you have to newly couple your transmitter with your car. For this purpose, you have to push the pairing button (7) at the transmitter and, at the same time, the pairing
button (11) at the receiver. The control displays (3 + 10) will flash for 5 seconds and will be constantly lit up upon completion of the pairing.
• Now the race can start.
• After switching-off, each transmitter-/car combination will be reset to reference position → When driving with several cars again, pairing must be carried out again.
On- and Off switch transmitter
Accelerator lever
Control display
Reversing switch Forwards/Backwards
Reversing switch Left/Right
Control lever
Pairing button transmitter
Fine adjustment
5
6
7
8
On- and Off switch battery box
Control lamp Pairing
Pairing button receiver
9
10
11
1
2
3
4
Reason
• Battery box 9 or transmitter 1 are not switched on
• Batteries have been incorrectly loaded
• No or empty battery in RC-Car or transmitter
• Wiring in RC-Car
• Batteries in RC-Car or transmitter become empty
• Large metal objects (e.g. radiators) or electrical appliances may interfere
with the transmission
• Range exceeded
Problems
RC-Car does not
react
RC-Car moves in an
uncontrolled manner
In general
Solution
• Switch on RC-Car and transmitter
• Watch for correct polarity when inserting batteries (+/-)
• Insert batteries or replace exhausted batteries with new ones
• Check wiring
• Replace batteries through new ones
• Choose other location for game
• The range is approx. 14 meters (550 inch)
Note:
• Drive vehicle inside rooms only
• Avoid any driving on shaggy carpets
• You may also use rechargeable batteries (4xHR6) for reasons of environmental protection.
Caution:
• Keep your hair well away from the driving block, your hair can become caught.
