pleasant hearth 23-83-68M User manual

Warming Your Home. Warming Your Heart.raW imr gni oY ruo H emo e aW mra gni Yg ruoY Hr aeH trraW imr gni oY ruo H emo .e aW mra gni Yg ruoY Hr aeH .tr
*(227('+$$.4(,)/2+2(%/6
 
8280 Austin Avenue
orton Grove, IL 60053
877-447-4768
Questions, problems, missing parts? Before returning to your retailer,
call our customer service department at 1-877-447-4768,
8:30 a.m.-4:30 p.m., CST, onday-Friday. Printed in China

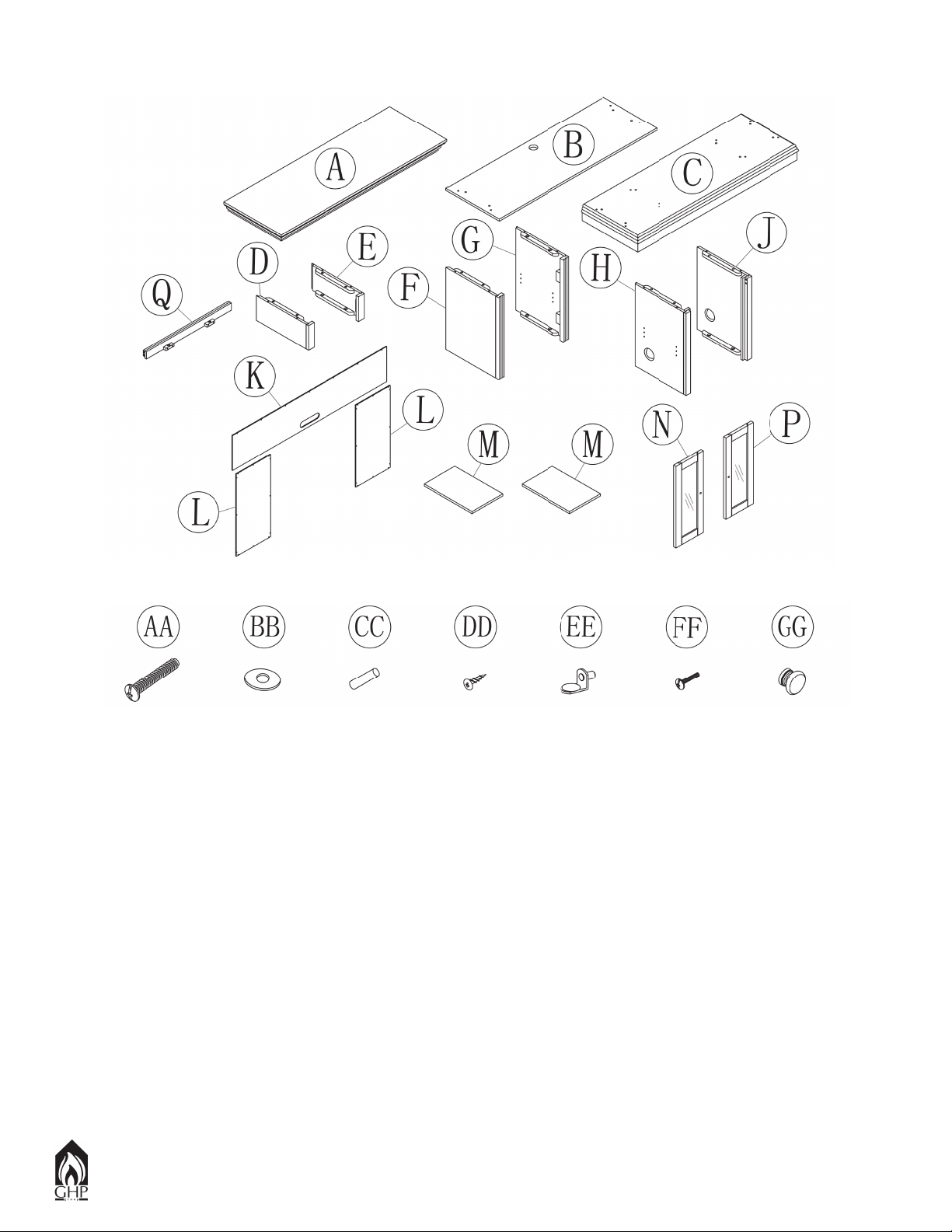

20-10-162

    #  
A Top Panel 1 20-12-273
B Top Shelf 1 20-12-274
C Base 1 20-12-275
D Upper Left Side Panel 1 20-12-276
E Upper Right Side Panel 1 20-12-277
F Lower Left Side Panel 1 20-12-278
G Lower Right Side Panel 1 20-12-279
H Left Inner Panel 1 20-12-280
J Right Inner Panel 1 20-12-281
K Upper Back Panel 1 20-12-282
L Lower Back Panel 2 20-12-283
Adjustable Shelf 2 20-12-284
N Left Cabinet Door 1 20-12-285
P Right Cabinet Door 1 20-12-286
Q Shelf Rail 1 20-12-287

  
Bolt Washer Dowel Wood Shelf Pin Knob Door
Screw Screw Knob
Qty. 26 Qty. 26 Qty. 28 Qty. 32 Qty. 8 Qty. 2 Qty. 2
"


Carefully remove all pieces from carton and
make sure that you have all parts listed (refer
to parts list on page 1).
If you are missing parts, please call GHP
customer ser ice at 1-877-447-4768.

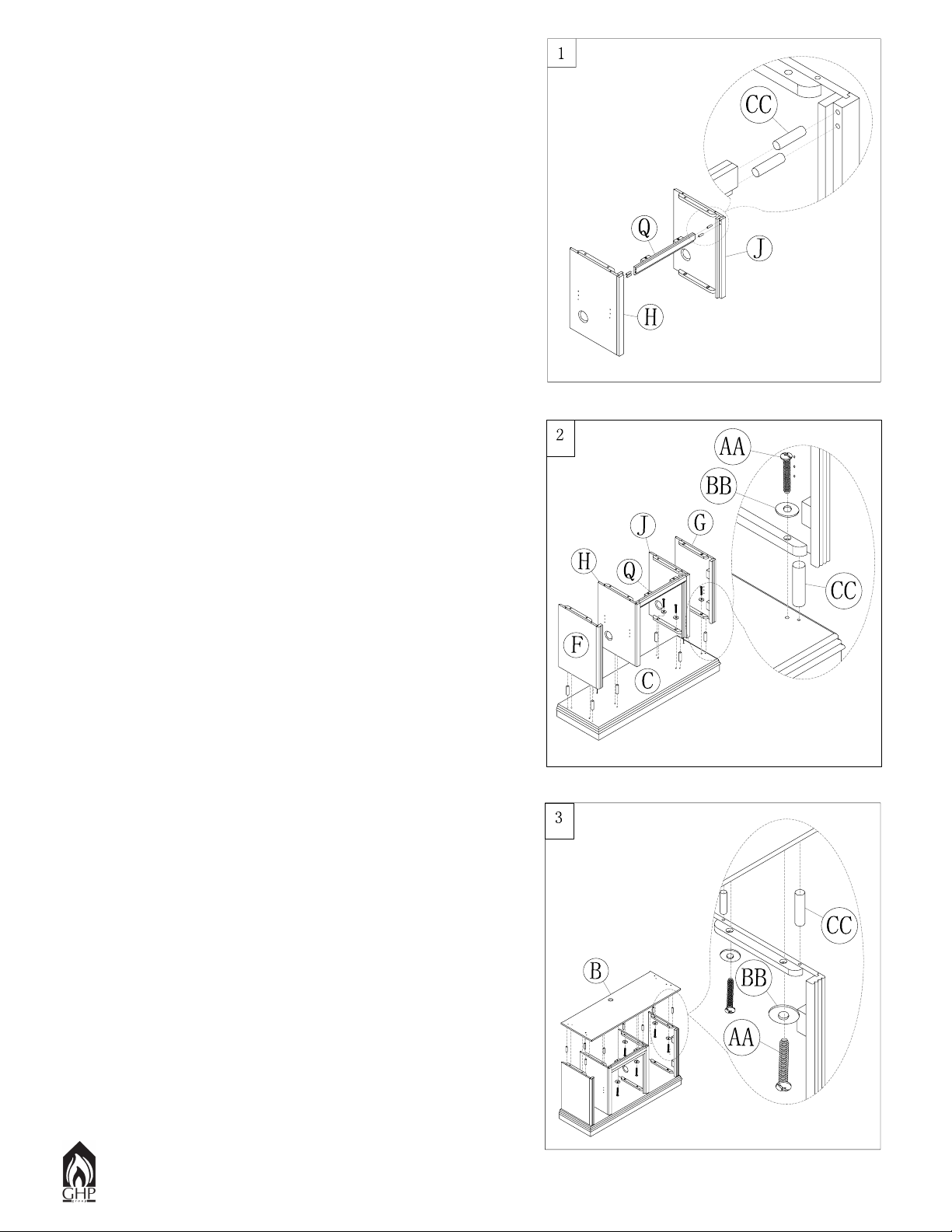

 Insert dowels (CC) into predrilled holes in
each end of shelf rail (Q). Slip right inner panel
(J) over dowels (CC) in right end of shelf rail
(Q) until snug. Slip left inner panel (H) over
dowels (CC) in left end of shelf rail (Q) until
snug.
 Set base (C) upright and insert 8 dowels (CC)
into pre-drilled holes in base (C). Slip inner
panel assembly over dowels in the center. Slip
lower left side panel (F) over dowels on left
side. Slip lower right side panel (G) over dowels
on right side. ake sure all panels are snug,
then secure with washers (BB) and bolts (AA)
inserted through pre-drilled holes as illustrated.
Tighten with screwdriver.
 Attach top shelf (B) by inserting 8 dowels
(CC) into the top edge of completed assembly as
illustrated. Slip top shelf (B) over dowels (CC)
and secure from underneath with bolts (AA)
and washers (BB) through predrilled holes.
Tighten all bolts with screwdriver.



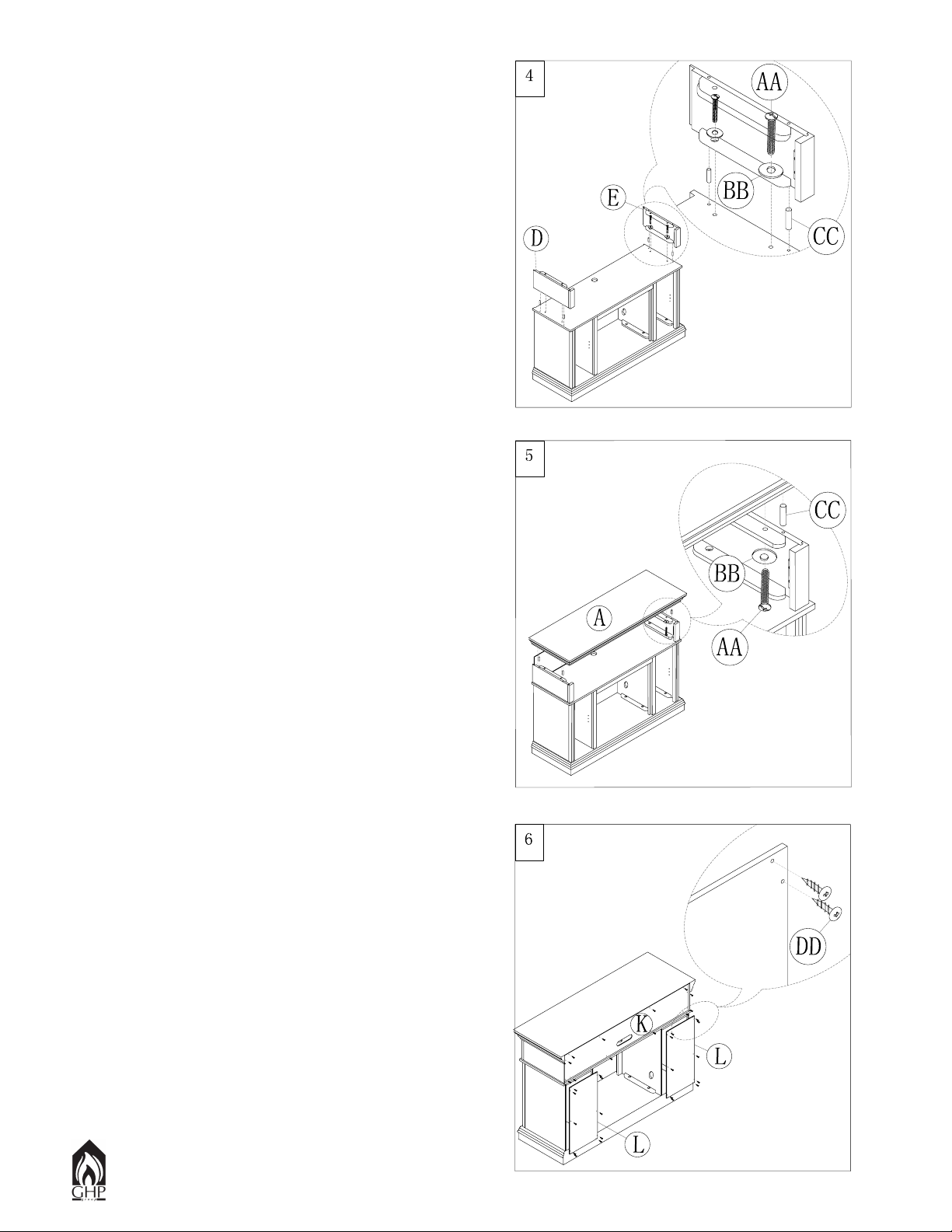

 Insert 4 dowels (CC) into predrilled holes in
top left and right edges of completed assembly.
Slip upper left side panel (D) over dowels (CC)
on left side until snug. Slip upper right side
panel (E) over dowels (CC) on right side until
snug. Insert bolts (AA) through washers (BB)
through predrilled holes in inner panel glue
blocks, and into predrilled holes in assembly as
illustrated. Tighten with screwdriver.
 Insert 4 dowels (CC) into predrilled holes in
top edge of side panels of mantle assembly. Slip
top panel (A) over dowels (CC) and onto mantle
assembly. From underneath, insert bolts (AA)
through washers (BB) and into pre-drilled holes
as illustrated. Tighten with screwdriver.
 Attach upper back panel (K) and lower back
panels (L) to back of mantle assembly using
screws (DD) through predrilled holes as
illustrated. Tighten all screws with screwdriver.



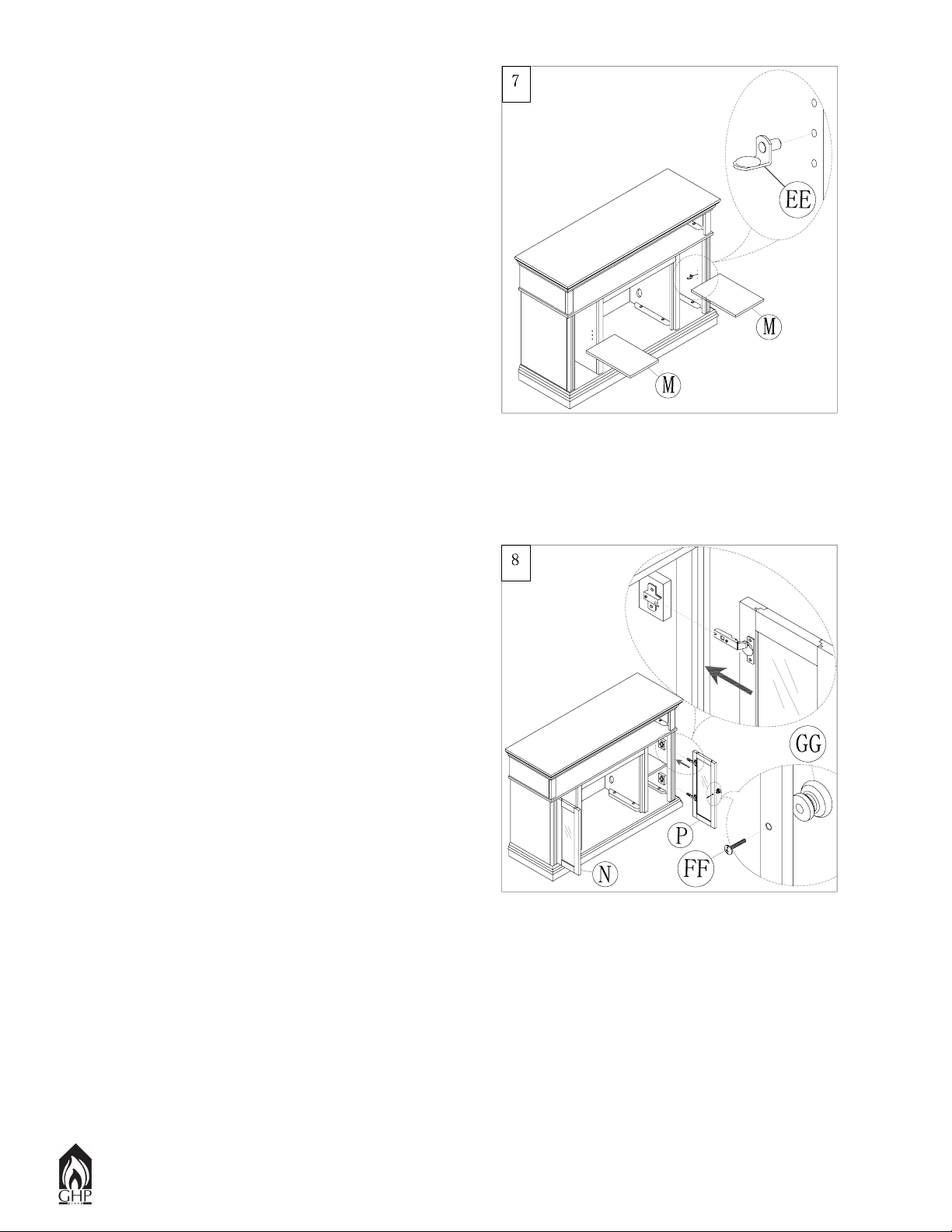

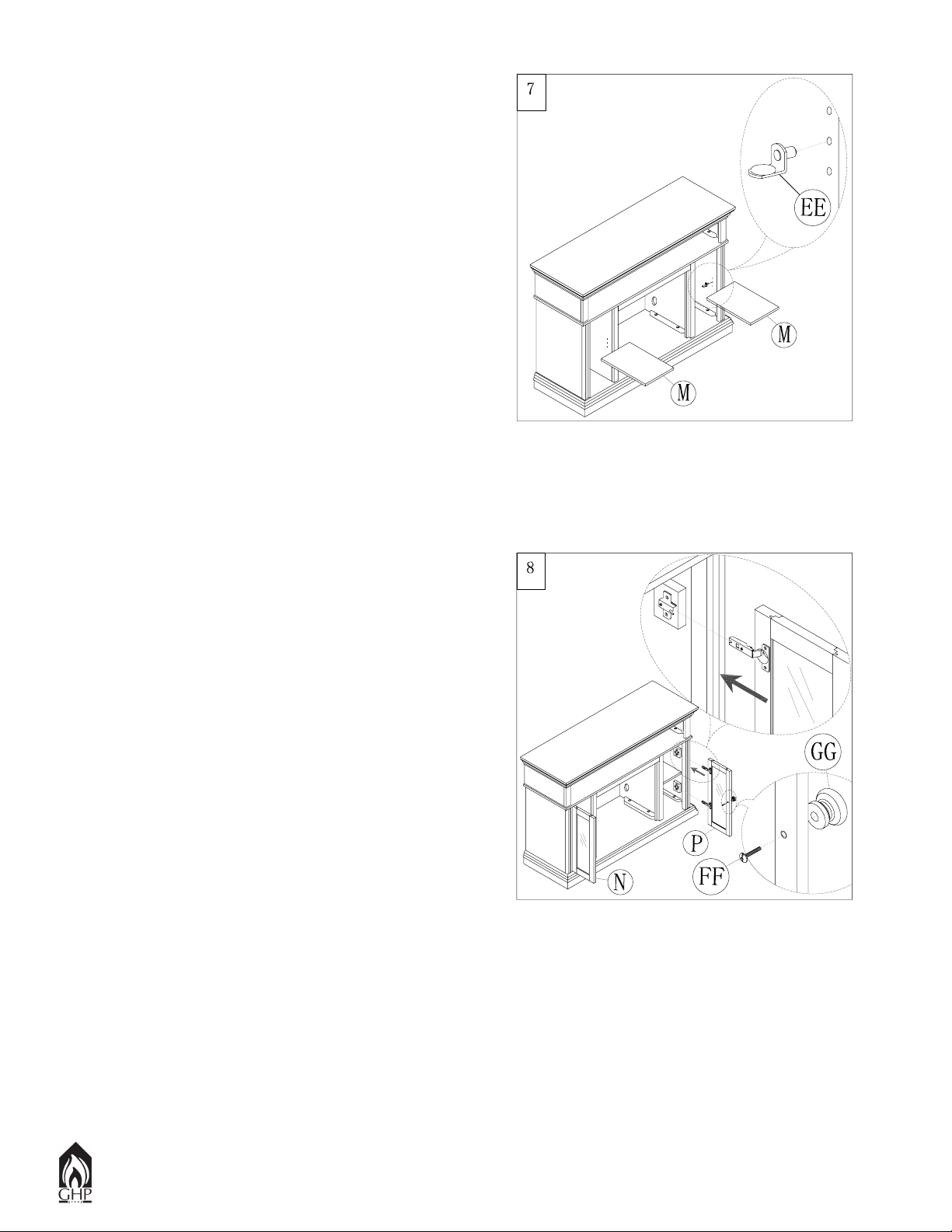

 Insert shelf pins (EE) at preferred shelf
heights inside mantel and lay adjustable
shelves ( ) on top of shelf pins (EE).
 Attach right mantel door (P) to mantel
assembly by inserting into hinge slot as
illustrated. Repeat using left mantel door (N).
Attach door knobs (GG) to cabinet doors
(P&N) with knob screws (FF). Tighten both
screws with screwdriver.

# " #
If within one year from the date of original purchase, this item fails due to a defect in material or
workmanship, we will replace or repair at our option, free of charge. To order parts or to obtain warranty
service, call 1-877-447-4768, onday - Friday, 8:30 a.m. - 4:30 p.m. CST. This warranty does not
cover defects resulting from improper or abnormal use, misuse, accident, or alteration. Failure to fol-
low all instructions in the owner’s manual will also void this warranty. GHP Group, Inc. will not be liable
for incidental or consequential damages. Some states do not allow the exclusion or limitation of inci-
dental or consequential damages, so the above limitation or exclusion of incidental or consequential
damages may not apply to you. This warranty gives you specific legal rights and you may also have
other rights which vary from state to state.
GHP Group, Inc. • 8280 Austin Avenue • orton Grove, IL 60053
5HWH4HU[LS


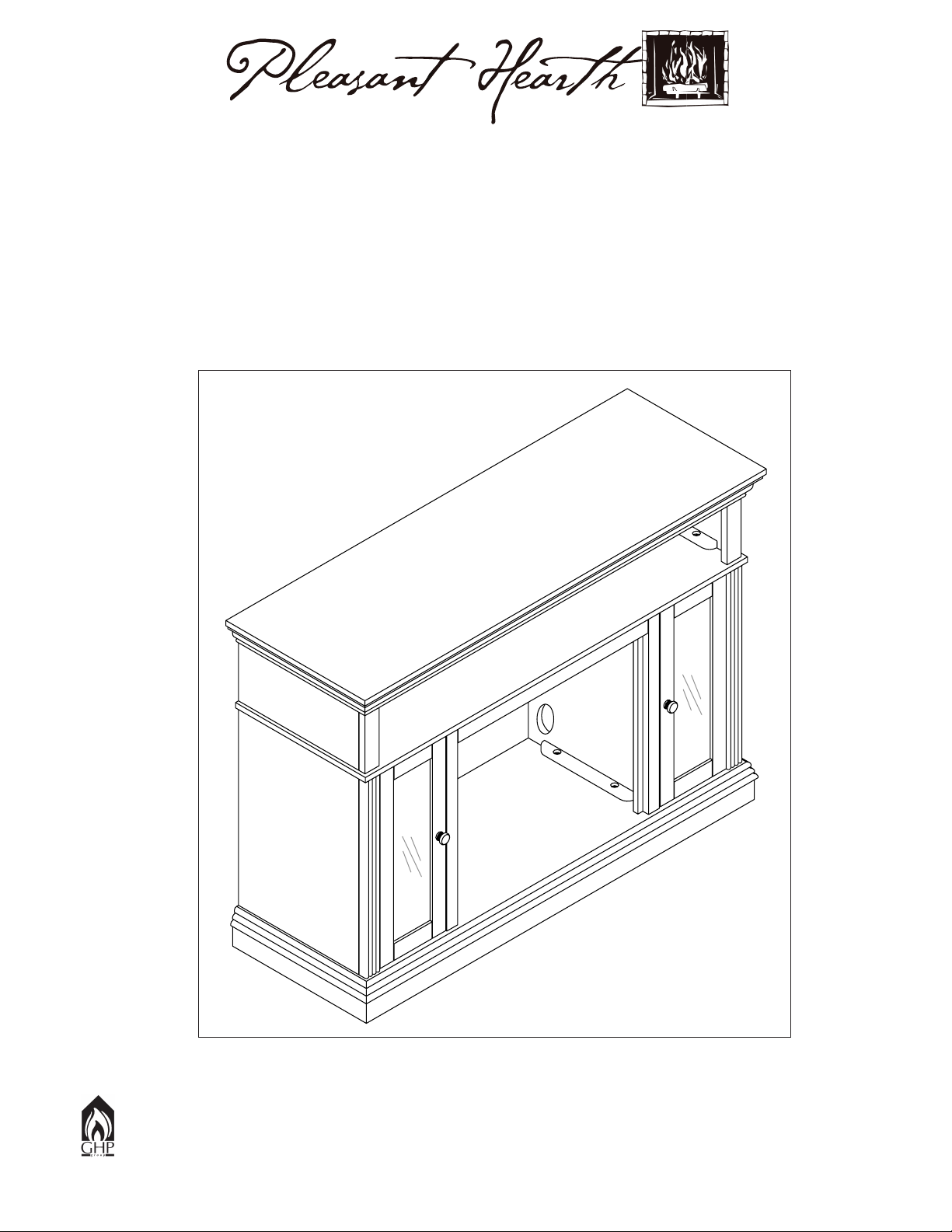

Warming Your Home. Warming Your Heart.raW imr gni oY ruo H emo e aW mra gni Yg ruoY Hr aeH trraW imr gni oY ruo H emo .e aW mra gni Yg ruoY Hr aeH .tr
8280 Austin Avenue
orton Grove, IL 60053
877-447-4768
Des questions, des problèmes, des pièces manquantes? Avant de
communiquer avec votre détaillant, adressez-vous au service à la
clientèle au 877 447-4768, du lundi au vendredi de 8 h 30 à 16 h 30 (HNC). Imprimé en Chine
20-10-162
$.4($5(./+3'(*=.(/.&<0/525.
/7(29,(&42+15('(@
B 

B    9 ?B
A Panneau supérieur 1 20-12-273
B Étagère supérieure 1 20-12-274
C Base 1 20-12-275
D Panneau supérieur gauche 1 20-12-276
E Panneau supérieur droit 1 20-12-277
F Panneau inférieur gauche 1 20-12-278
G Panneau inférieur droit 1 20-12-279
H Panneau intérieur gauche 1 20-12-280
J Panneau intérieur droit 1 20-12-281
K Panneau supérieur arrière 1 20-12-282
L Panneau inférieur arrière 2 20-12-283
Étagère ajustable 2 20-12-284
N Porte gauche de l’armoire 1 20-12-285
P Porte droite de l’armoire 1 20-12-286
Q Rail de l’étagère 1 20-12-287

 !A
!
Boulon Rondelle Goujon Vis Support de Vis Poignée
à bois tablette de poignée de porte
Qté : 26 Qté : 26 Qté : 28 Qté : 32 Qté : 8 Qté : 2 Qté : 2


Retirez soigneusement toutes les pièces de
l’emballage et assurez-vous qu’il n’en manqué
aucune (référez-vous à la liste des pièces de la
page 1).
S'il y a des pièces manquantes, euillez
communiquer a ec le ser ice à la clientèle
de GHP au 1 877 447-4768.

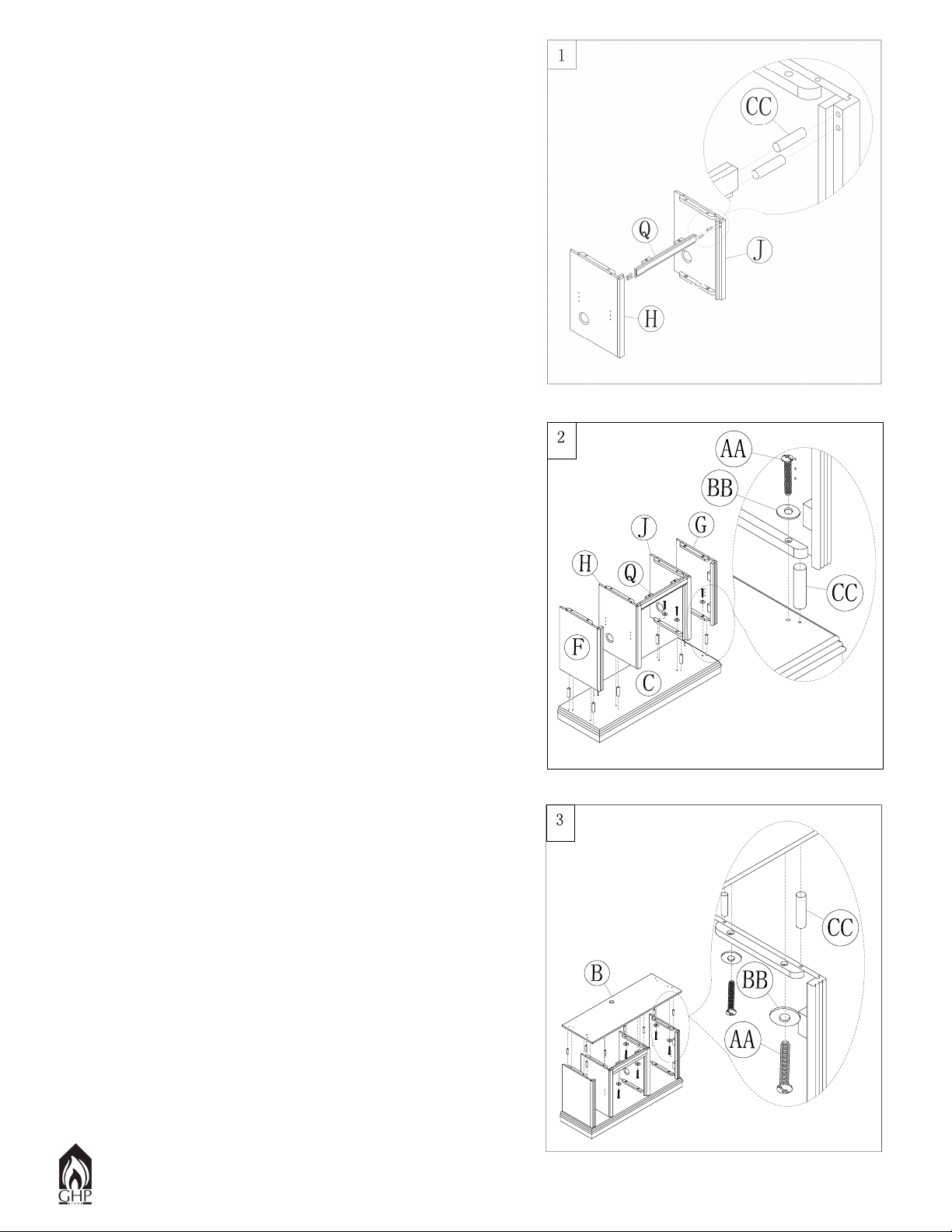

 Insérez des goujons (CC) dans les trous des
extrémités du rail d’étagère (Q). Insérez le
panneau intérieur droit (J) sur les goujons (CC)
dans la partie droite du rail (Q). Ajustez bien.
Insérez le panneau intérieur gauche (H) sur les
goujons (CC) dans la partie gauche du rail (Q).
Ajustez bien.
 Déposez la base (C ) et insérez 8 goujons
dans les trous de la base (CC). Insérez le
panneau intérieur sur les goujons au centre.
Insérez le panneau inférieur gauche (F) sur les
goujons du côté gauche. Insérez le panneau
intérieur droit (G) sur les goujons du côté droit.
Ajustez bien les panneaux et fixez-les en place
avec des rondelles (BB) et des boulons (AA)
vissés dans les trous, tel qu’illustré. Serrez avec
un tournevis.
 Installez l’étagère supérieure (B) en insérant
8 goujons (CC) sur la partie supérieure de
l’assemblage, tel qu’illustré. Installez l’étagère
du dessus (B) sur les goujons (CC) et faites-la
tenir en insérant des boulons (AA) et des
rondelles (BB) dans les trous en dessous.
Serrez les boulons avec un tournevis.


 Insérez 4 goujons (CC) dans les trous à
gauche et à droite de la partie supérieure de
l’assemblage. Installez le panneau supérieur
gauche (D) sur les goujons (CC) du côté
gauche, ajustez. Installez le panneau supérieur
droit (E ) sur les goujons (CC) du côté droit,
ajustez. Insérez des boulons (AA) dans des
rondelles (BB) et insérez-les ensuite dans les
trous des blocs de renforcement et de l’assemblage,
tel qu’illustré. Serrez avec un tournevis.
 Insérez 4 goujons (CC) dans les trous de la
partie supérieure des panneaux latéraux du
manteau. Installez le panneau supérieur (A) sur
les goujons (CC) et sur le manteau. Insérez des
boulons (AA) dans des rondelles (BB) et
insérez-les ensuite dans les trous en dessous,
tel qu’illustré. Serrez avec un tournevis.
 Installez le panneau supérieur arrière (K) et le
panneau inférieur arrière (L) à l’arrière du
manteau en insérant des vis (DD) dans les
trous, tel qu’illustré. Serrez les vis.



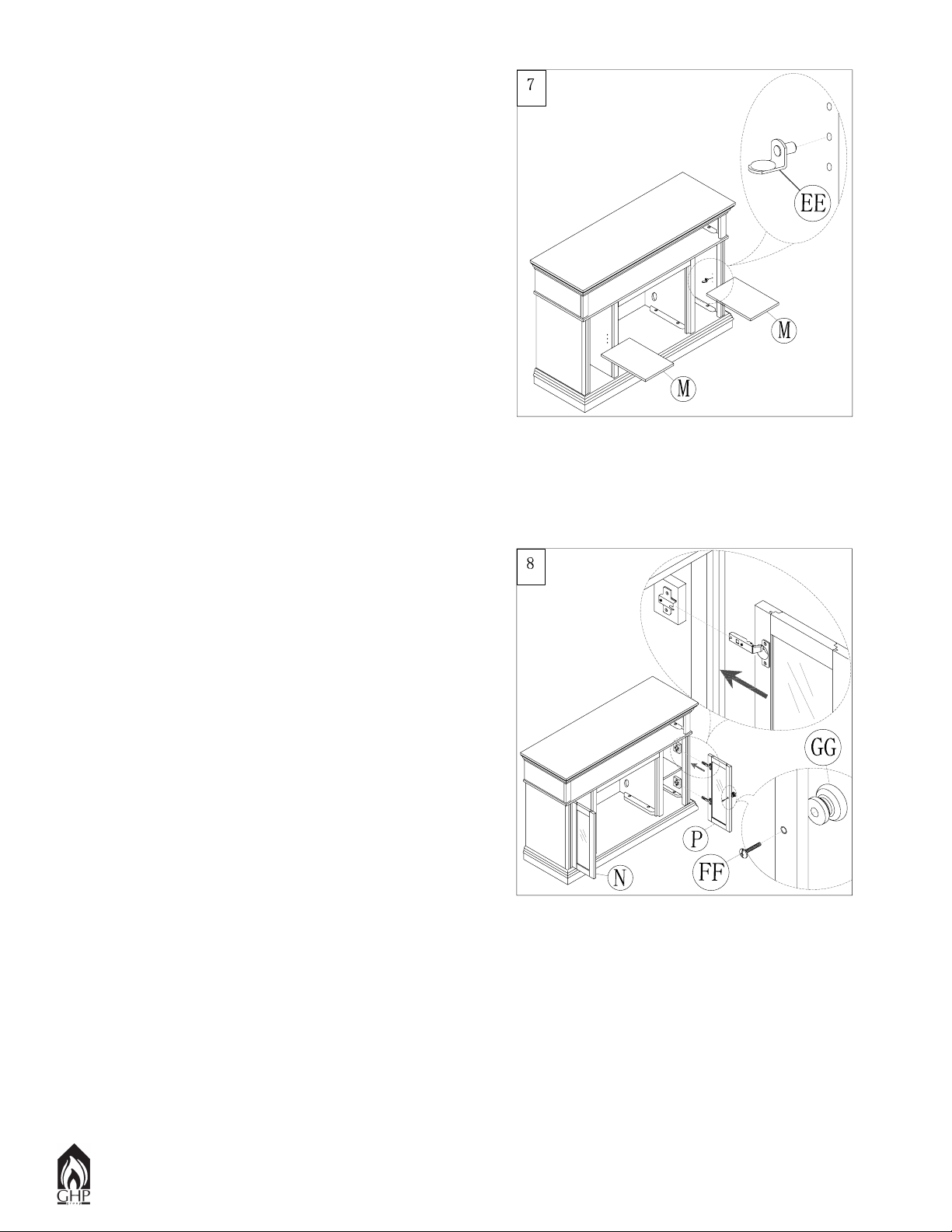

 Insérez les supports de la tablette (EE) à la
hauteur désirée dans le manteau. Placez
ensuite les tablettes ( ) sur les supports à
tablettes (EE).
 Installez la porte droite du manteau (P) en
l’insérant dans les fentes de la charnière, tel
qu’illustré. Faites la même chose avec la
porte gauche (N). Installez les poignées (GG)
à l’armoire (P&N) avec les vis à poignée (FF).
Serrez les deux vis avec un tournevis.


$ %
,-*;,
  9A!
Si pendant un an à partir de la date d'achat originelle cet article ne fonctionne pas du fait d'un défaut de
matériau ou de façon, nous le remplacerons ou le réparerons, à notre choix, gratuitement. Pour commander
des pièces ou pour faire jouer la garantie, appelez le 1-877-447-4768, Lundi-Vendredi, 8 h 30 – 16 h 30
CST. Cette garantie ne couvre pas les défauts provenant d’une utilisation incorrecte ou anormale, de
mésusage, d’un accident ou d’une altération. Ne pas suivre toutes les instructions du manuel du propriétaire
annule aussi la garantie. Le Groupe GHP ne sera pas responsable des dommages accessoires et indirects.
Certains États ne permettent pas l’exclusion ou la limitation des dommages accessoires ou indirects. Les
limites ou exclusions ci-dessus peuvent donc ne pas s’appliquer à vous. Cette garantie vous octroie des
droits légaux spécifiques et vous pouvez aussi posséder d’autres droits qui varient d’État à État.
GHP Group, Inc. • 8280 Austin Avenue • orton Grove, IL 60053

Warming Your Home. Warming Your Heart.raW imr gni oY ruo H emo e aW mra gni Yg ruoY Hr aeH trraW imr gni oY ruo H emo .e aW mra gni Yg ruoY Hr aeH .tr
5(%,('(,(&42>.+&/3(2(8$0$2$;-$2$
'(/-%534+>.'(@
 
8280 Austin Avenue
orton Grove, IL 60053
877-447-4768
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda,
llame a nuestro departamento de servicio al cliente al 1-877-447-4768,
de lunes a viernes de 8:30 a.m. a 4:30 p.m., hora central estándar. Impreso en China
20-10-162


Pieza N° DescriPcióN caNt. ref. N°
A Panel Superior 1 20-12-273
B Repisa Superior 1 20-12-274
C Base 1 20-12-275
D Panel del Lado Superior Izquierdo 1 20-12-276
E Panel del Lado Superior Derecho 1 20-12-277
F Panel del Lado Inferior Izquierdo 1 20-12-278
G Panel del Lado Inferior Derecho 1 20-12-279
H Panel Interior Izquierdo 1 20-12-280
J Panel Interior Derecho 1 20-12-281
K Panel Superior Trasero 1 20-12-282
L Panel Inferior Trasero 2 20-12-283
Repisa Ajustable 2 20-12-284
N Puerta Izquierda del Gabinete 1 20-12-285
P Puerta Derecha del Gabinete 1 20-12-286
Q Riel de la Repisa 1 20-12-287
 !
Tornillo Arandela Taco Tornillo Pasador Tornillo anija de
para adera de Repisa de anija la Puerta
Cant. 26 Cant. 26 Cant. 28 Cant. 32 Cant. 8 Cant. 2 Cant. 2
 


Retire con cuidado todas las piezas de la caja
y asegúrese de que usted tiene todas las
piezas de la lista (consulte a la lista de piezas
en la página 1).
Si le faltan piezas, por favor llame a nuestro
departamento de servicio al cliente de GHP
al 1-877-447-4768.
 Inserte los tacos (CC) dentro de los huecos
pre-perforados en cada extremo del riel de la
repisa (Q). Deslice el panel interior derecho (J)
sobre los tacos (CC) en el extremo derecho del
riel de la repisa (Q) hasta que ajuste
completamente. Deslice el panel interior
izquierdo (H) sobre los tacos (CC) en el
extremo izquierdo del riel de la repisa (Q) hasta
que ajuste completamente.
 Coloque la base (C) en posición vertical e
inserte 8 tacos (CC) dentro de los huecos pre-
perforados en la base (C). Deslice el ensamble
del panel interior sobre los tacos en el centro.
Deslice el panel del lado inferior izquierdo (F)
sobre los tacos en el lado izquierdo. Deslice el
panel del lado inferior derecho (G) sobre los
tacos del lado derecho. Asegúrese de que todos
los paneles están completamente ajustados.
Asegúrelos luego con arandelas (BB) y tornillos
(AA) insertados a través de los huecos
pre-perforados como se ilustra. Apriete con
destornillador.
 Acople la repisa superior (B), insertando 8
tacos (CC) en el borde superior del ensamble
completado como se ilustra. Deslice la repisa
superior (B) sobre los tacos (CC) y asegúrela
por debajo con tornillos (AA) y arandelas (BB)
a través de los huecos pre-perforados. Apriete
todos los tornillos con destornillador.


 Inserte 4 tacos (CC) dentro de los huecos
pre-perforados en los bordes superiores
derecho e izquierdo del ensamble completado.
Deslice el panel del lado superior izquierdo (D)
sobre los tacos (CC) del lado izquierdo hasta
que ajuste completamente. Inserte tornillos (AA)
a través de arandelas (BB), de los huecos
pre-perforados en los bloques de pegamento del
panel interior, y de los huecos pre-perforados en
el ensamble como se ilustra. Apriete con
destornillador.
 Inserte 4 tacos (CC) dentro de los huecos
pre-perforados en el borde superior de los
paneles laterales del ensamble del mueble.
Deslice el panel superior (A) sobre los tacos
(CC) y sobre el ensamble del mueble. Inserte
por debajo tornillos (AA) a través de arandelas
(BB) y dentro de los huecos pre-perforados
como se ilustra. Apriete con destornillador.
 Acople el panel superior trasero (K) y los
paneles inferiores traseros (L) a la parte
posterior del ensamble del mueble, utilizando
tornillos (DD) a través de los huecos
pre-perforados como se ilustra. Apriete todos los
tornillos con destornillador.


 Inserte los pasadores de repisa (EE) a la
altura que se deseen las repisas dentro del
mueble. Descanse las repisas ajustables ( )
sobre los pasadores de repisa (EE).
 Acople la puerta derecha del mueble (P) al
ensamble del mueble, insertándola dentro de
la ranura de la bisagra como se ilustra.
Repita el proceso utilizando la puerta
izquierda del mueble (N). Acople las manijas
de las puertas (GG) a las puertas del
gabinete (P & N) con los tornillos de manija
(FF). Apriete ambos tornillos con destornillador.


&
3DQHOODWHUDOL]TXLHUGR
'
(
5RXQG+HDG6FUHZ
 C !:
Si en el lapso de un año a partir de la fecha de compra original este artículo falla debido a un defecto
en el material o la mano de obra, lo reemplazaremos o repararemos sin cargos a nuestra discreción.
Para hacer un pedido de las piezas o para obtener el servicio de garantía, llame al 1-877-447-4768, de
lunes a viernes, de 9:00 a.m. a 4:30 p.m., hora central estándar. Esta garantía no cubre defectos que
sean producto de un uso incorrecto o anormal, uso indebido, accidente o alteración. No seguir todas
las instrucciones del manual del propietario también anulará esta garantía. El fabricante no será
responsable de daños accidentales o resultantes. Algunos estados no permiten la exclusión o limitación
de los daños accidentales o resultantes, de modo que las limitaciones anteriores pueden no aplicarse
en su caso. Esta garantía le otorga derechos legales específicos, pero podría tener también otros
derechos que varían según el estado.
GHP Group, Inc. • 8280 Austin Avenue • orton Grove, Illinois 60053 • 877-447-4768
