Anleitung

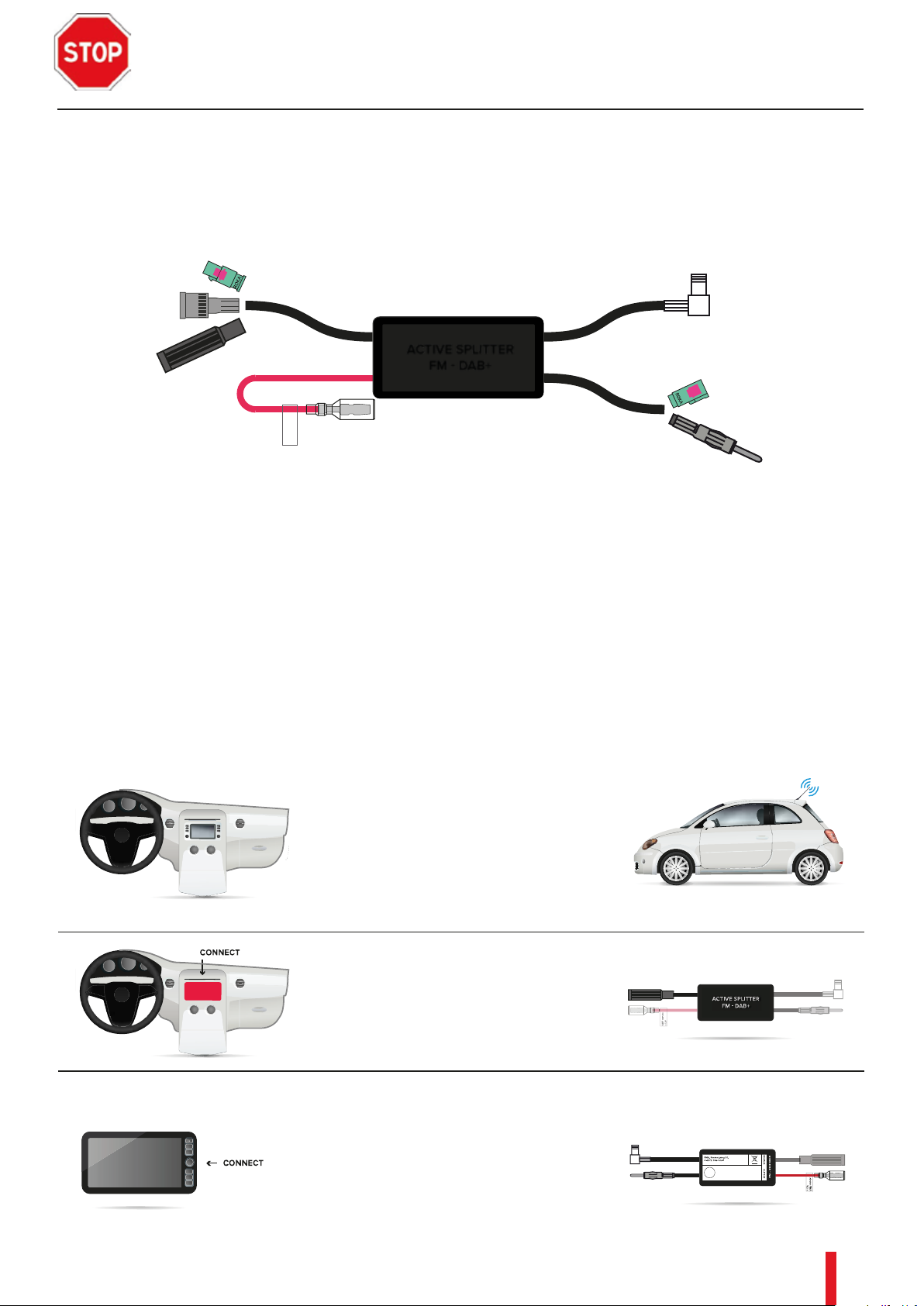

Aktive Splitter Familie
ACTIVE SPLITTER
FM - DAB+
AMP remote +12V
Fahrzeugantenne Handelsgerät
Eingang: Radiofrequenz
Ausgang: FM
Radio-Stromversorgung: 12 Volt
Ausgang: DAB+
!
"#$$$$%&'$($))$))))$))
Schritt 1
Das Originalradio versorgt die Antenne mit Strom.
Wenn das Originalradio entfernt wird,
wird die Antenne nicht mehr mit Strom versorgt.
Somit kann kein Signal mehr empfangen werden.
Schritt 2
Aktiven Splitter mit dem Fahrzeug-seitigem
Antennenstecker verbinden
(Eingang: Radiofrequenz: Je nach Ausführung
gibt es 3 Steckertypen).
Schritt 3
Radiostecker (Ausgang: DAB+ & Ausgang: FM)
mit dem Nachrüstradio verbinden
(Ausgang: FM: Je nach Ausführung gibt es 2
Steckertypen).
DAB+ Signal splitter
Um präzise herauszufinden, ob die Fahrzeugantenne die DAB+ Frequenzen 174MHz – 240MHz
empfangen kann, braucht es einen HF-Spektrum-Analyser. Steht ein solches Gerät nicht zur
Verfügung lässt sich mit einem Antennen‐Signalsplitter und einem Radio das DAB+ empfangen
kann, einfach feststellen ob ausreichend Signal anliegt.
Liegt kein DAB+ Signal an, gilt es eine Entscheidung zu treffen, welche Art von "Signalbeschaf-
fer" für das jeweilige Fahrzeug optimal ist.
Bei Fahrzeugen mit Diversity in den Heckscheiben gibt es die Option einen oder beide Anten-
nenverstärker zu tauschen um auf beiden Antennen DAB+ Signal zu empfangen.
Eine optimale Voraussetzung für den Einsatz von FM / DAB+ Signalsplitter.
Anleitung
EAN-0430

PMA Mobile Electronics GmbH •Römerweg 50 •A-6372 Oberndorf / Tirol (Österreich) •E-mail:[e-mail]
Schutzvermerkt nach DIN 34 beachten ©PMA Mobile Electronics GmbH - Weitere Hinweise zu DIN 34: www.pma-mobile.com
Manual
Active Splitter Family
Step 1
The original radio supplies the antenna
with power. If the original radio is removed,
the antenna is no longer supplied with power.
This means that no signal can be received anymore.
Step 2
Connect the active splitter to the
vehicle-side antenna connector
(Input: radio frequency: there are 3
connector types depending on the version).
Step 3
Connect the radio connector
(Output: DAB + & Output: FM) to the
retrofit radio (Output: FM: there are 2
connector types, depending on the version).
ACTIVE SPLITTER
FM - DAB+
AMP remote +12V
Vehicle antenna Aftermarket radio
Input: Radio frequency
Output: FMRadio-power supply: 12 Volt
Output: DAB+
DAB+ signal splitter
To find out exactly if your car antenna can receive DAB+ frequencies 174MHz – 240MHz you
need an HF spectrum analyser. If you don’t have this device, an antenna signal splitter and a
radio that can receive DAB+ will be sufficient to check if the signal is strong enough.
If there is no DAB+ signal you need to decide what type of “signal provider” is best for the
respective vehicle. Vehicles with Diversity in the rear windscreen will often offer the option to
change one or both antenna amplifiers to receive DAB+ signal at least from one antenna. An
ideal prerequisite for using an FM / DAB+ signal splitter.
