PNI 851W User manual

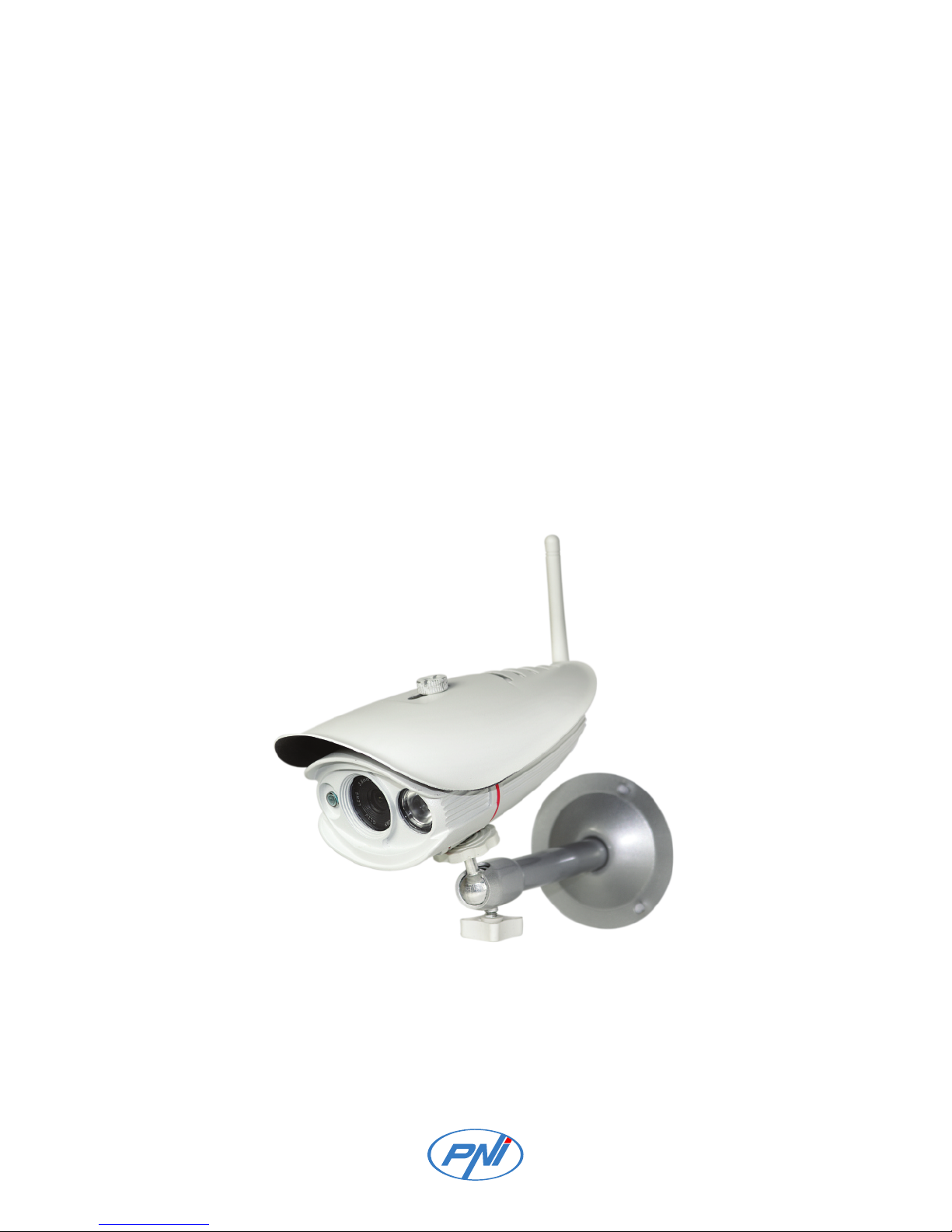

Camera supraveghere video PNI 851W
HD 720p cu IP de exterior conectare wireless sau cablu
- manual de utilizare -

1

2
I. Caracteristici camera supraveghere cu IP PNI 851W
II. Specificatii camera supraveghere cu IP PNI 851W
ŸConexiune P2P
ŸFunctie IR-CUT
ŸPoate fi admistrata la distanta de pe dispozitive mobile iOS si Android
ŸInregistrare pe card microSD sau la distanta (necesara conexiunea la internet)
ŸSuporta protocolul ONVIF; compatibila cu NVR ONVIF
ŸNotificare prin email sau pe telefon mobil la detectie miscare
Ÿ4 utilizatori pot vedea in acelasi timp de pe dispozitive mobile imaginile preluate de
camera video
CPU
Sistem de operare
Senzor imagine
Compresie
Standard video
Rezolutii
Rezolutie inregistrare
Detectie miscare
Iluminare minima
Functie snapshot
Inregistrare
Slot micro SD
Retea
WiFi
LED-uri IR
Distanta iluminare
Clasa de protectie
Alimentare
Consum
Temperatura de lucru
Umiditate de lucru
Dimensiuni / Greutate
Hi3518E
LINUX
1.0MP (1280 x 720p), CMOS
H.264
PAL / NTSC
1280 x 720 / 640 x 480
VGA@25 fps./ 720p/15 fps.
Da, cu notificare pe email sau pe telefonul mobil
0.1Lux/F1.2
Da
Manuala, programata, la detectie miscare
Da (cardul microSD nu este inclus)
1 x RJ45, 10/100M
802.11 b/g/n
1 x LED array
pana la 25 m
IP65
DC 12V 1A
6W
-10 ~ +55°C
10 - 90%
120 x 170 x 65 mm / 393 g
Ethernet
Reset
Alimentare

3
1. Introducere:
2. Caracteristici principale CMS:
3. Cerinte tehnice CMS:
CMS este un software de monitorizare a camerelor video. Suporta administrarea si
vizualizarea a maxim 64 de camere.
CMS poate fi instalat pe computere cu urmatoarele sisteme de operare: Windows XP
Sp3, Windows 7, Windows 8, Windows 8.1, Windows 10 (32bit / 64bit).
Acest manual descrie modul de utilizare a software-ului CMS incluzand descarcare,
instalare, instructiuni de monitorizare a camerelor video, setarea camerelor si alte functii.
ŸSistem de operare: Windows XP Sp3, Windows 7, Windows 8, Windows 8.1, Windows
10 (32bit / 64bit).
ŸResolutie：≥ 1024 x 768
ŸCPU：> 2.0GHZ dicaryon
ŸMemorie: > 4GB
ŸHard disk: > 250GB
ŸConexiune LAN / WiFi
ŸSuporta previzualizare de pe 1, 4, 6, 7, 8, 9, 13, 16, 20, 25, 36, 49, 64 canale
ŸAutentificare cu nume utilizator si parola
ŸSuporta redare sunet cu posibilitatea activarii sau dezactivarii acestei functii
ŸSuporta inregistrare locala automata
ŸSuporta conectare automata a dispozitivului monitorizat la deschiderea software-ului
ŸSuporta control PTZ (functie inactiva pentru acest model de camera video)
5. Autentificare in CMS:
4. Descarcare CMS:
Puteti descarca si instala software-ul CMS de pe CD-ul inclus in pachet.
5.1 Autentificare locala
Nume utilizator implicit: admin
Parola: 00000000
Dupa autentificare, cautati dispozitivele de monitorizare din aceeasi retea.
III. Instructiuni utilizare Software CMS PNI Smarthome PC client

4
5.2 Autentificare de la distanta
Folositi aplicatia pentru dispozitive mobile. Inregistrati-va, apoi autentificati-va.
NOTA: CMS nu are functie de inregistrare utilizatori.
Aceasta interfata permite:
- adaugarea, stergerea si administrarea camerelor video din retea
- selectarea modului de afisare a camerelor
- setare si redare inregistrari video locale
6. Interfata aplicatie:
7. Lista camere video:
Click dreapta pe “Device List”:

5
Click pe butonul pentru a adauga un dispozitiv. Pentru adaugarea unei camere,
utilizatorul poate folosi cautarea automata sau poate adauga manual o camera
completand campul UID.
Selectati camera, faceti click dreapta si selectati “Remote Setup”. Puteti seta adresa
IP si rezolutia video a dispozitivului.
8. Setari de la distanta:

6
Dupa ce ati adaugat parametrii de retea, software-ul CMS va actualiza automat toate
setarile camerei.
Apasati pe butonul “Record” pentru a seta rezolutia inregistrarilor video:
Utilizatorul poate selecta: Intercom, functii video (Capture si Stop Record) sau mod de
afisare (Standard definition - implicit sau High Definition).
8.1 Setari adresa IP:
8.2 Setari rezolutie video:
9. Afisare ecran:

7
1 - Sunet
Alegeti un dispozitiv si apasati acest buton
2 - Control PTZ (functie inactiva pentru acest model de camera)
Alegeti un dispozitiv si apasati acest buton
3 - Pagina anterioara
4 - Pagina urmatoare
Puteti folosi butoanele 3 si 4 si pentru a vizualiza pe rand camerele
5 - Ecran intreg
6 - Afisare o singura camera
7 - Afisare 4 camere
8 - Setari afisare multipla: 9, 13, 16, 20, 25, 36, 49, 64 camere
9. Meniu:
10. Setari CMS:
10.1 Setari implicite pentru inregistrare locala (Param tab):
Calea implicita pentru stocare inregistrari video: D:\C Series_CMS Files
Spatiu rezervat pe disc: 1024MB
Durata fiecarui fisier video: 60 minute
Inregistrarea porneste automat la deschiderea camerei.
Camerele din Device list se conecteaza automat cand se deschide software-ul CMS.

8

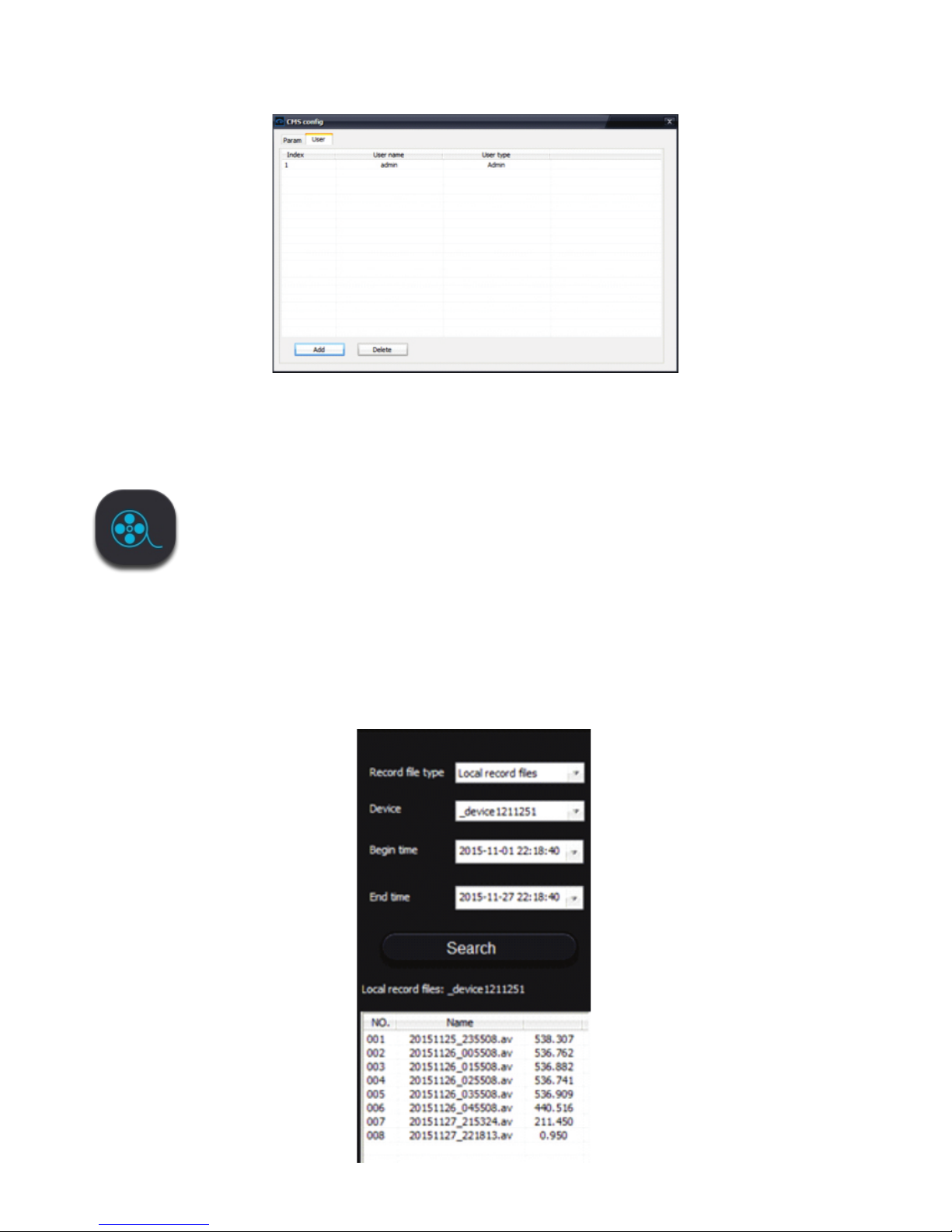

10.2 Nume utilizator si parola CMS (User tab):
11. Redare inregistrari:
11.1 Redare inregistrari locale:
Cautarea si redarea unei inregistrari locale:
Nume utilizator implicit: admin; Parola: 00000000
Cand redati o inregistrare, implicit sunetul este dezactivat.
Cautati o inregistrare selectand camera video si intervalul de timp. Din lista cu
rezultatele cautarii, selectati o inregistrare pentru a o reda.

9
Interfata redare inregistrari locale
12. Istoric operatiuni:
13. Blocare CMS:
Utilizatorul poate accesa istoricul operatiunilor unei anumite camere intr-un anumit
interval de timp si poate face o copie de rezerva.
Utilizatorul poate bloca accesul altor utilizatori pentru a garanta securitatea
inregistrarilor si a setarilor.

10
IV. Procedura Instalare card de memorie
Pentru a instala un card de memorie MicroSD ( Transflash ) in camera 851W aveti nevoie
de urmatoarele:
ŸSurubelnita cruce
ŸPenseta
ŸCard MicroSD ( Transflash ) Max 32 GB
Pentru a avea acces la cititorul de card, trebuie sa desfaceti cele 2 suruburi din partea
superioara si inferioara a camerei pentru a desface carcasa.
Indepartati usor partea frontala de partea din spate fara sa trageti de fire.
Asigurati-va ca ati pozitionat camera corect si ca aveti acces atat vizual cat si fizic la
cititorul de card.
Continuati la introducerea cardului in slotul dedicat pozitionat cu pinii catre placa de baza.
Eliberati si apasati cardul cu degetul pana auziti un click.

11
Reporniti camera ( din software, sau din alimentare) si verificati daca acesta este
disponibil in meniul camerei ( PC, Smartphone) .
Pentru scoatere cardului procedati invers: apasati cu degetul pana cand se aude un
click. Extrageti cardul .
Montati inapoi cu atentie camera folosind cele 2 suruburi.
V. Metoda de configurare camera in retea:
ŸConectati camera la sursa de curent 220V
Ca si alternativa la conectarea pe WiFi prezentata in manualul pentru Smartphone va
prezentam varianta cu cablu de retea:
ŸConectati camera in reteaua locala (la Router) folosind un cablu de retea ( Patch
RJ45) pentru prima configurare.
ŸFolositi aplicatia de pe CD PNI SmartHome PC Client (CMS) pentru a adauga /
vizualiza / configura camera in reteaua locala.

12
USER MANUAL

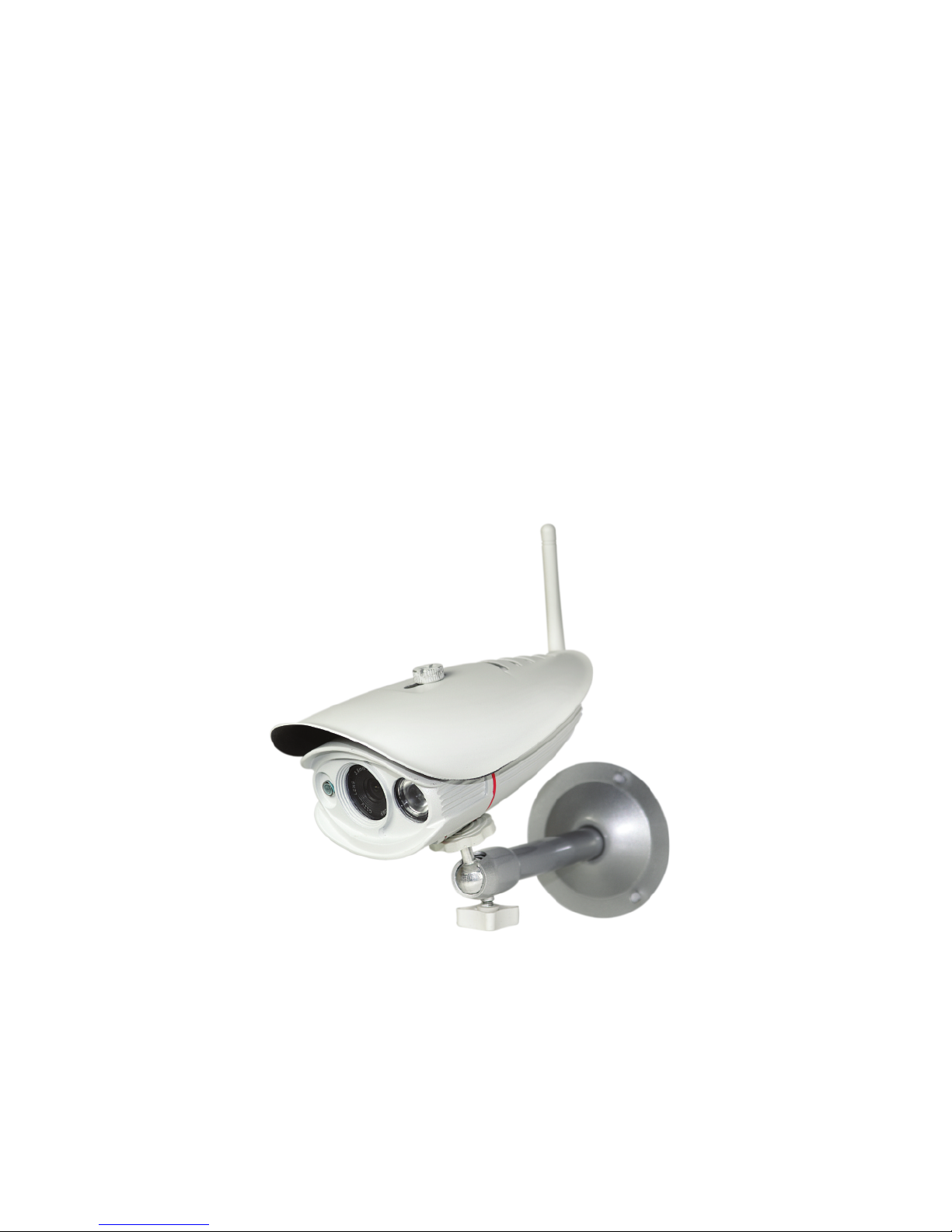

IP camera PNI 851W
720p outdoor wireless or cable connection

13
I. Features IP camera PNI 851W
II. Technical specifications IP camera PNI 851W
ŸP2P connection
ŸIR-CUT filter
ŸSupport iOS/Android monitoring
ŸMicro SD card slot;support local and remote recording over a network connection
ŸSupport ONVIF protocol; can work with Onvif NVR system
ŸMotion detection via email notification
Ÿ4 users viewing from mobile phone at the same time
CPU
Operating system
Image sensor
Video compression
Video Standards
Resolution
Recording resolution
Motion detection
Minimum Illumination
Snapshots function
Recording
Micro SD recording
Network
WiFi
IR LED
Night vision
Waterproof
Power supply
Consumption
Working temperature
Umiditate de lucru
Dimensions / Weight
Hi3518E
LINUX
1.0MP (1280 x 720p), CMOS
H.264
PAL / NTSC
1280 x 720 / 640 x 480
VGA@25 fps./ 720p/15 fps.
Yes, email or mobile phone notification
0.1Lux/F1.2
Yes
Manual recording, schedule recording,
motion detection recording
Yes (microSD card is not included)
1 x RJ45, 10/100M
802.11 b/g/n
1 x LED array
up to 25 m
IP65
DC 12V 1A
6W
-5 ~ +55°C
10 - 90%
120 x 170 x 65 mm / 393 g
Ethernet
Reset
Power supply
13

14
1. Brief introduction:
2. Main features CMS:
3. CMS Operating Environment:
CMS is a centralized monitoring software for IP cameras. It supports max 64ch online
viewing and administering.
CMS can be installed on computer with the following operating systems: Windows XP
Sp3, Windows 7, Windows 8, Windows 8.1, Windows 10 (32bit / 64bit).
This user manual focus on the installation and the use of the CMS, mainly including
software download, installation, instruction of real-time monitoring interface, device
setting and other functions.
ŸOperating system: Windows XP Sp3, Windows 7, Windows 8, Windows 8.1, Windows
10 (32bit / 64bit).
ŸResolution：≥ 1024 x 768
ŸCPU：> 2.0GHZ dicaryon
ŸMemory: > 4GB
ŸHard disk: > 250BG
ŸLAN / WiFi connection
ŸSupport 1.4.6.7.8.9.13.16.20.25.36.49.64 ch multi-image selection
ŸLocal login with user name and password
ŸSupport record with audio
ŸSupport automatically local record
ŸSupport automatically connect the devices when open the CMS
ŸSupport Pan Tilt control (inactive function for this camera model)
5. CMS login:
4. CMS download:
You can download and install the CMS from the CD included in the package.
5.1 Local login
Default user name: admin
Password: 00000000
After using local login, CMS clients will automatically search for devices in the same LAN,
and prompts the user whether to add..
III. User instructions Software CMS
14

15
5.2 Remote login
Use mobile application to log in with registered user name and password ; CMS does not
support registration function.
This CMS allows you to:
- Add, delete and monitor the IP cameras from the same network
- Multi-screen control
- Local Management: Settings, Local video playback and log management
6. Application Interface :

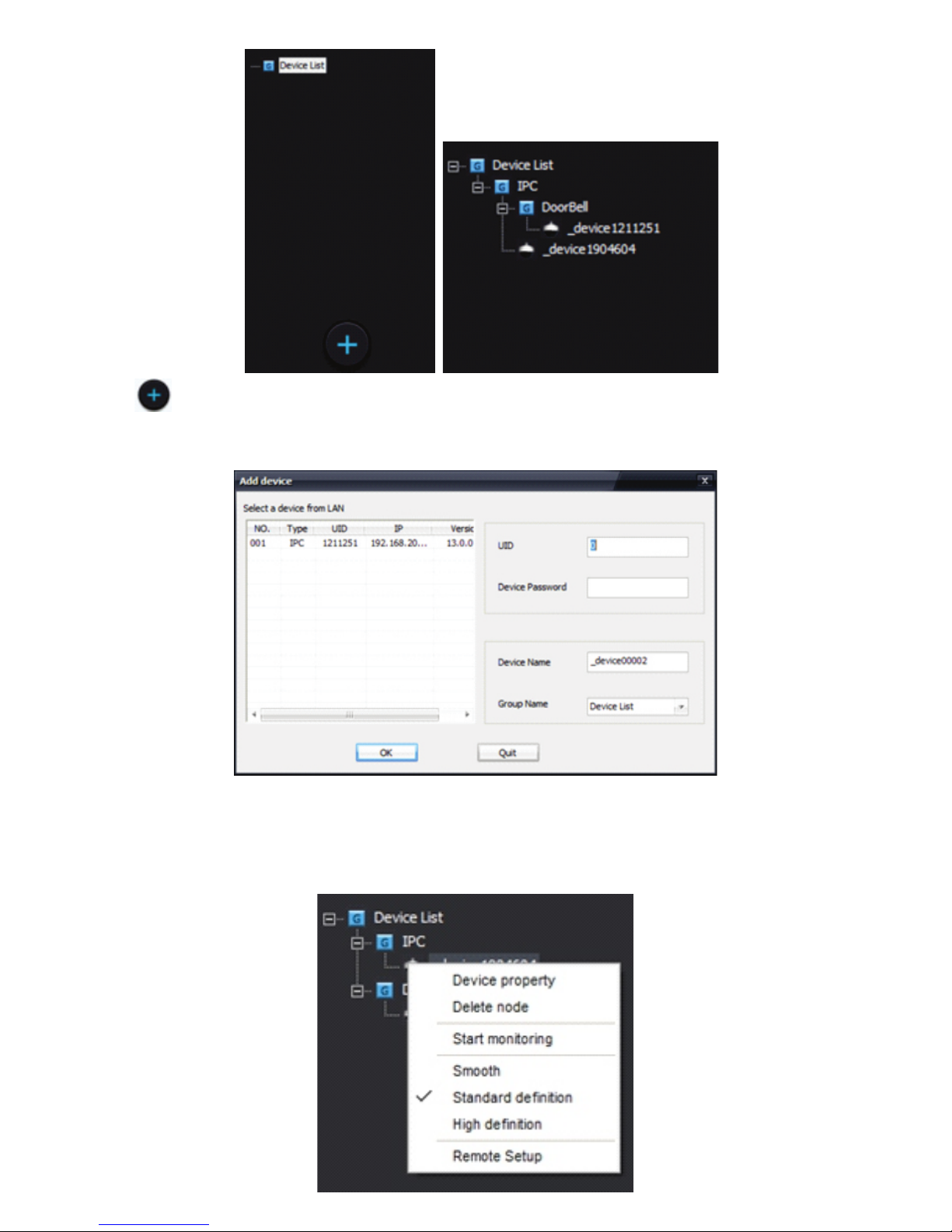

7. Lista camere video:
Click dreapta pe “Device List”:

16
Click button to add a device: the user can manually add a camera filling the UID
field or he can use the IP camera search function.
Select the device, right click and choose "Remote setup", the user can set the IP
address and the video resolution of the device.
8. Remote settings:

17
When entering the network settings, CMS will automatically refresh the parameters
and current status of the device settings.
Click “Record” button to set the recording resolution:
The user can select: Intercom, video function (Capture and Stop Record) or display mode
(Standard definition - default or High Definition).
8.1 IP address setup:
8.2 Video Resolution Settings:
9. Viewing the screen:

18
1 - Sound
Choose a device and click this button
2 - PTZ control (this function is not supported by 851W camera)
Choose a device and click this button
3 - Previous page
4 - Next page
You can choose 3 and 4 buttons to see the devices one by one
5 - Full screan
6 - Single picture
7 - Four-pictures composition
8 - Multi-screen Setting
9-pictures, 13-pictures, 16-pictures, 20-pictures, 25-pictures, 36-pictures, 49-pictures,
64-pictures
9. Menu:
10. CMS settings:
10.1 Set the local recording parameters (Param tab):
The default video file path: D:\C Series_CMS Files
The reserved video free disk space: 1024MB
The duration of each file of record: 60 minutes
Video file cover function is defaulted open.
The video is recorded automatically when open the device.

19
10.2 User name and password for CMS management (User tab):
11. Video playback:
11.1 Local playback video:
Search and play a local video:
Default user name: admin; Password: 00000000
When you playback a video, the audio is closed.
Search a device selecting record file type, begin time and end time. From the list,
select a file to play.
