Pni K80 User manual

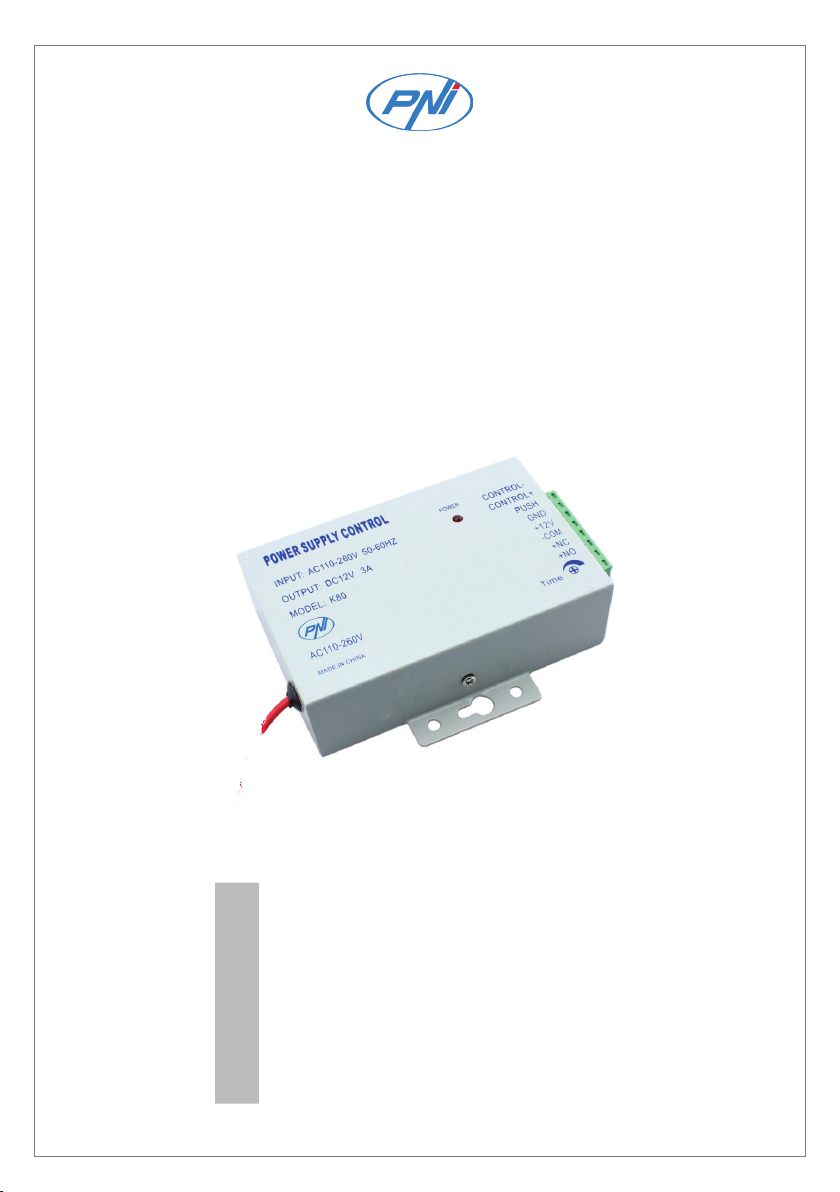

PNI K80

Benutzerhandbuch / User manual / Manual de usuario / Manuel utilisateur

Használati utasítás / Manuale d’uso / Instrukcja obsługi / Manual de utilizare

DE Benutzerhandbuch ................................... 1

EN User manual ............................................. 2

ES Manual de usuario .................................... 3

FR Manuel utilisateur ..................................... 4

HU Használati utasítás ................................... 5

IT Manuale utente ........................................ 6

PL Instrukcja obsługi ..................................... 7

RO Manual de utilizare ................................... 8

MERKMALE

• Reduzierte Dimensionen

• Funktionsfähigkeit

• Elektrischer Schutz

• Schutz bei Eingang-Überspannung

• Schutz bei Überlastung

• Kompatible mit elektromagnetischen Schließungen

• Kompatible mit mechanischen Schlössern

• Verzögerter Ausgang

TECHNISCHE SPEZIFIKATIONEN

• Eingangsspannung: 110-260 V c.a.

• Eingangsfrequenz 50-60 Hz

• Ausgangsspannung: 12 V c.c.

• Ausgangsstrom: 3A

• Ausgangsstabilität: 0.5%

• Zeit Unterstützung höchste Ladung:20ms

• Betätigungstemperatur: -20°C~+65

• Verzögerung: 0-15 Sekunden

• Dimensionen 105x91x34mm

• Gewicht: 320g

DIAGRAMM KONNEXIONEN

Achtung:

Für elektromagnetischen Schlössern und Schließungen mit Sperre, wird die Quelle mit Verzögerung von 0

Sekunden eingestellt, damit sie nicht durchbrennen.

Für elektromagnetischen Schlössern und Schließungen ohne Sperre, wird die Verzögerung laut Spezikationen

für Schlösser eingestellt, damit sie nicht durchbrennen.

MAIN FEATURES

• Small size

• High reliability

• Electric protection

• High input voltage protection

• Overload protection

• Compatible with electromagnetic locks

• Compatible with mechanic locks

• Output delay

TECHNICAL SPECIFICATIONS

• Input voltage: 110 – 260 V a.c.

• Input frequency: 50 – 60 Hz

• Output voltage: 12 V c.c.

• Output current: 3A

• Output stability: 0.5%

• Full load hold time: 20ms

• Operating themperature: -20°C ~ + 65°C

• Output delay: 0-15 sec

• Size: 105 x 91 x 34 mm

• Weight: 320g

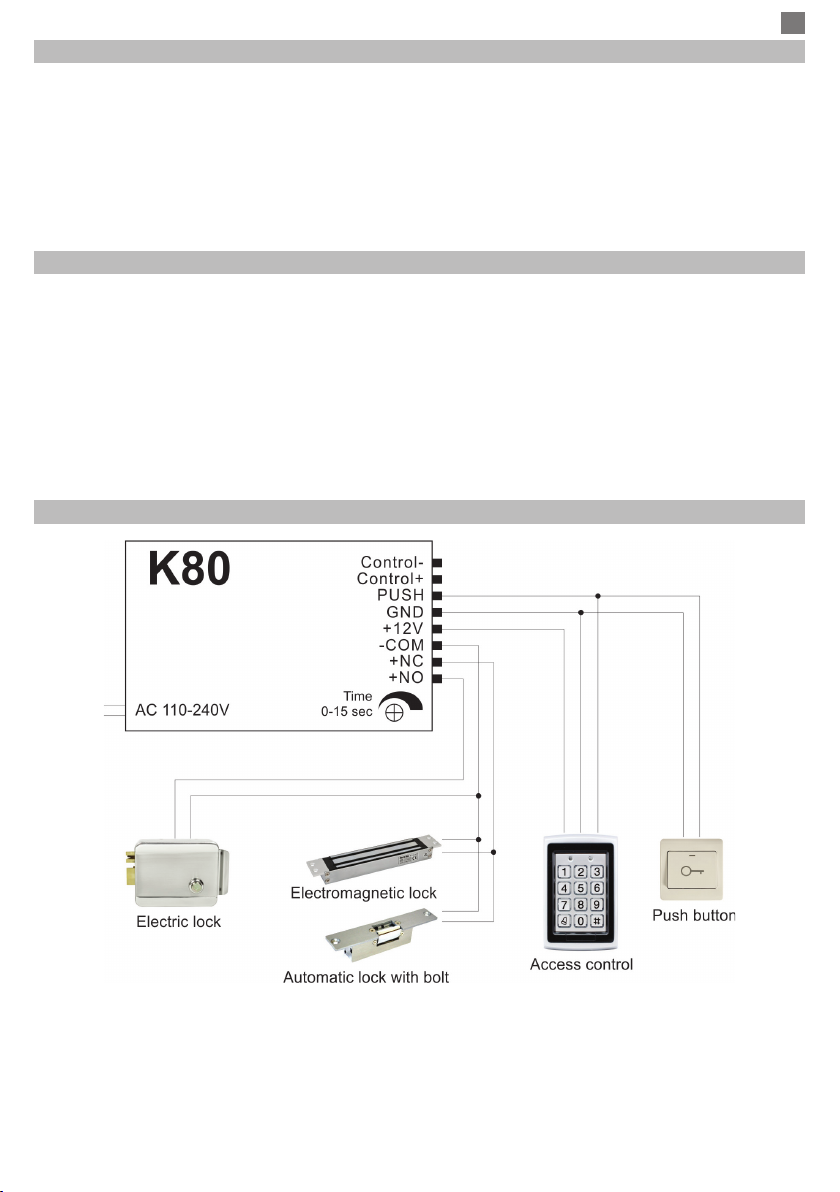

WIRING DIAGRAM

Warning:

Please set the power source with 0 sec delay for retention electromagnetic locks, to avoid damaging them.

For non retention electromagnetic locks set the delay time according to their specications, to avoid damaging

them.

CARACTERÍSTICAS

• Dimensiones reducidas

• Conabilidad

• Proteccion electrica

• Protección contra sobretensiones de entrada

• Protección de sobrecarga

• Compatible con cerraduras electromagnéticas

• Compatible con yale mecánico

• Salida temporizada

ESPECIFICACIONES TECNICAS

• Voltaje de entrada: 110 - 260 V c.a.

• Frecuencia de entrada: 50 - 60 Hz

• Voltaje de salida: 12 V cc

• Corriente de salida: 3A

• Estabilidad de salida: 0.5%

• Tiempo de carga soportado: 20ms

• Temperatura de funcionamiento: -20 ° C ~ + 65 ° C

• Tiempo: 0-15 segundos

• Dimensiones: 105 x 91 x 34 mm.

• Peso: 320 g

DIAGRAMA DE CONEXIÓN

Advertencia:

Para cerraduras electromagnética con retención, la fuente se congurará en 0 segundos para evitar que se

queme.

Para cerraduras electromagnética sin retención, la sincronización se establecerá de acuerdo con las

especicaciones de yale para evitar que se quemen.

CARACTÉRISTIQUES PRINCIPALES

• Dimensions réduites

• Fiabilité

• Protection électrique

• Protection contre les surtensions d’entrée

• Protection contre les surcharges

• Compatible avec les serrures électromagnétiques

• Compatible avec les serrures mécanique

• Sortie temporisée

SPÉCIFICATIONS TECHNIQUES

• Tension d’entrée: 110 - 260 V c.a.

• Fréquence d’entrée: 50 - 60 Hz

• Tension de sortie: 12 V cc

• Courant de sortie: 3A

• Stabilité de sortie: 0.5%

• Temps de chargement supporté: 20ms

• Température de fonctionnement: -20 ° C ~ + 65 ° C

• Durée: 0-15 secondes

• Dimensions: 105 x 91 x 34 mm

• Poids: 320 g

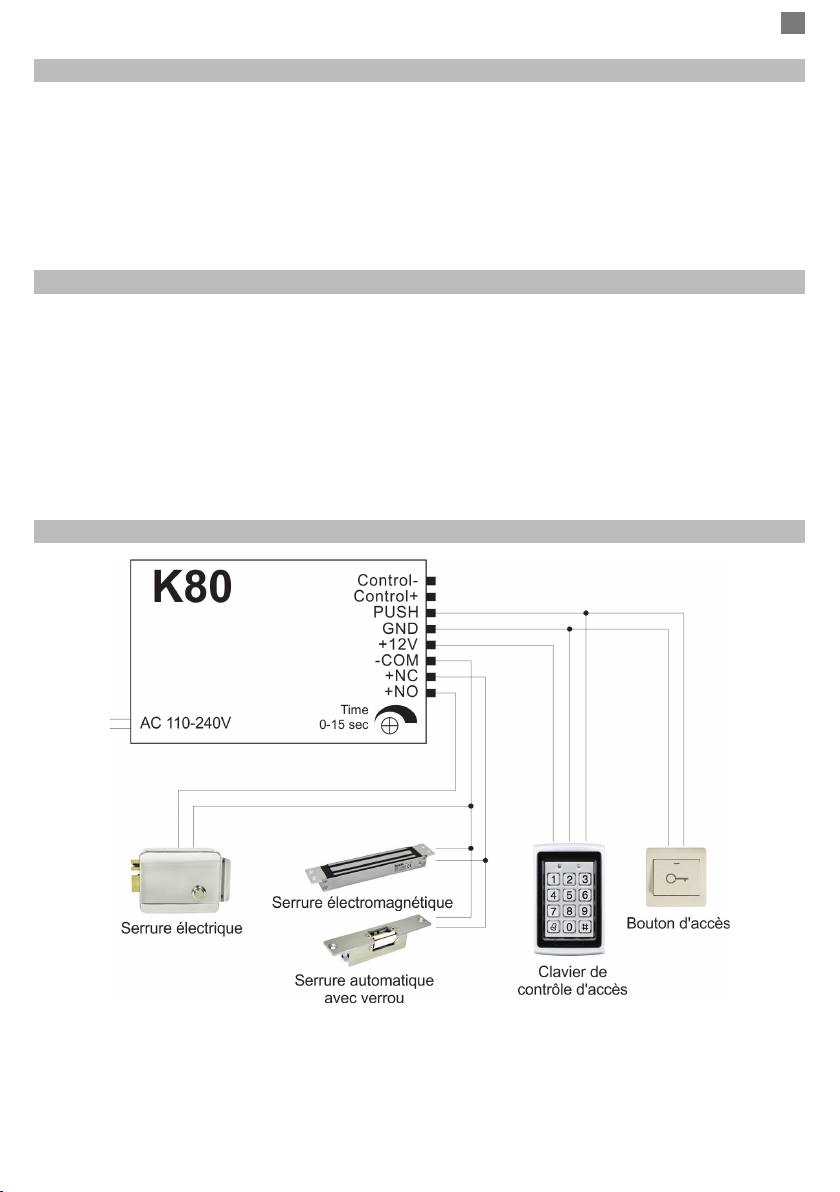

SCHÉMA DE CONNEXION

Avertissement:

Pour les serrure électromagnétiques avec retenue, la source sera réglée sur 0 seconde pour éviter les brûlures.

Pour les serrure électromagnétiques sans retenue, le minutage sera réglé conformément aux spécications

de la serrure pour éviter les brûlures.

JELLEMZOK

• Csökkentett méretek

• Megbízhatóság

• Elektromos védelem

• Bemeneti túlfeszültség védelem

• Túlterhelésvédelem

• Kompatibilis az elektromágneses zárakkal

• Kompatibilis a mechanikus zárakkal

• Idozített kimenet

MUSZAKI ADATOK

• Bemeneti feszültség: 110 - 260 V c.a.

• Bemeneti frekvencia: 50 - 60 Hz

• Kimeneti feszültség: 12 V DC

• Kimeneti áram: 3A

• Kimeneti stabilitás: 0,5%

• Támogatott terhelési ido: 20ms

• Muködési homérséklet: -20 ° C ~ + 65 ° C

• Idozítés: 0-15 másodperc

• Méretek: 105 x 91 x 34 mm

• Súly: 320 g

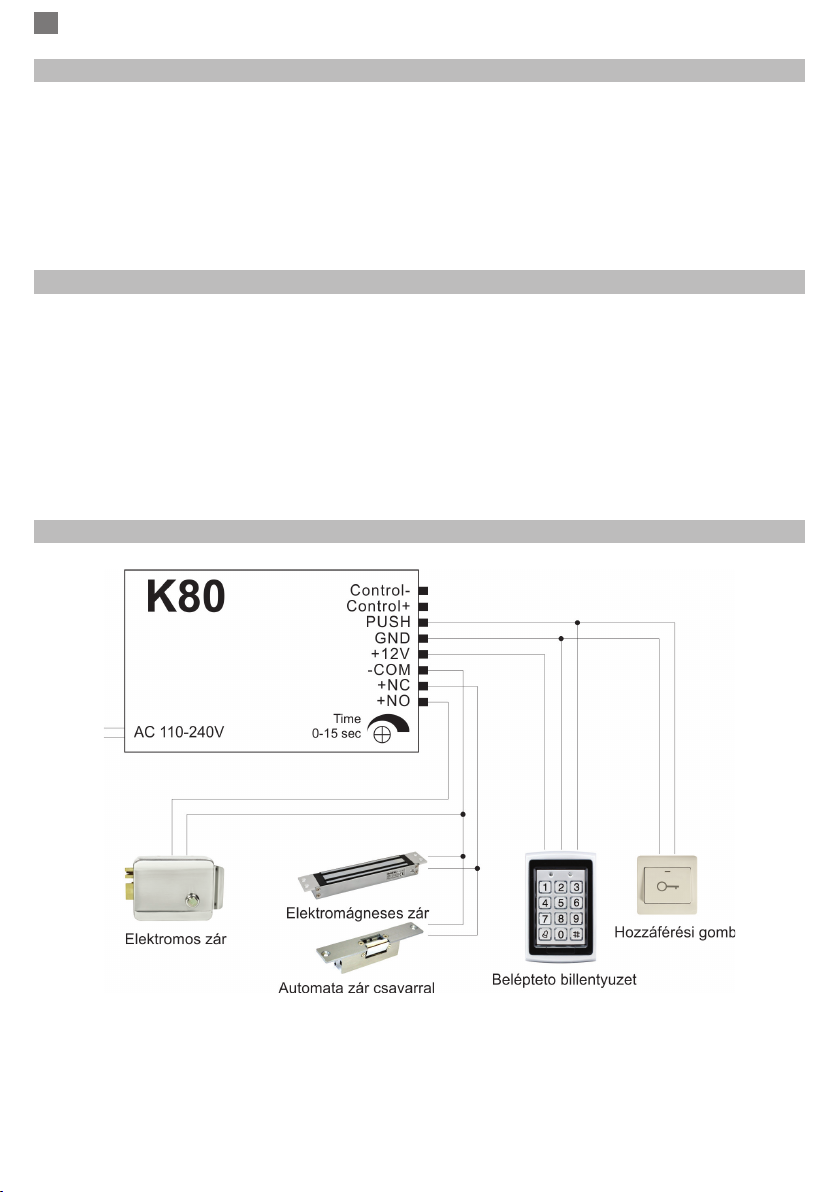

CSATLAKOZÁSI DIAGRAM

Figyelm:

Elektromágneses fonalak és rögzítok esetén a forrás 0 másodpercre van állítva, hogy megakadályozza a

leégést.

Retenció nélküli elektromágneses zárak esetében az idozítés a zár eloírásoknak megfeleloen kerül beállításra

a leégés megelozése érdekében.

CARATTERISTICHE

• Dimensioni ridotte

• A󰀩dabilità

• Protezione elettrica

• Protezione da sovratensione in ingresso

• Protezione da sovraccarico

• Compatibile con serrature elettromagnetiche

• Compatibile con serrature meccaniche

• Uscita temporizzata

SPECIFICHE TECNICHE

• Tensione di ingresso: 110 - 260 V c.a.

• Frequenza di ingresso: 50 - 60 Hz

• Voltaggio in uscita: 12 V cc

• Corrente di uscita: 3A

• Stabilità in uscita: 0,5%

• Tempo di caricamento supportato: 20ms

• Temperatura di esercizio: -20 ° C ~ + 65 ° C

• Tempistica: 0-15 secondi

• Dimensioni: 105 x 91 x 34 mm

• Peso: 320 g

SCHEMA DI COLLEGAMENTO

Avvertenza:

Per le seratture elettromagnetiche con ritenzione, la fonte di tensione verrà impostata su 0 secondi per evitare

di danneggiarle.

Per le seratture elettromagnetiche senza ritenzione, i tempi verranno impostati in base alle speciche della

serratura.

GŁÓWNE CECHY

• Mały rozmiar

• Wysoka niezawodność

• Ochrona elektryczna

• Wysokie zabezpieczenie napięcia wejściowego

• Ochrona przed przeładowaniem

• Kompatybilny z zamkami elektromagnetycznymi

• Kompatybilny z zamkami mechanicznymi

• Opóźnienie wyjścia

SPECYFIKACJA TECHNICZNA

• Napięcie wejściowe: 110 - 260 V a.c.

• Częstotliwość wejściowa: 50 - 60 Hz

• Napięcie wyjściowe: 12 V c.c.

• Prąd wyjściowy: 3A

• Stabilność wyjściowa: 0,5%

• Pełne obciążenie: 20 ms

• Temperatura pracy: -20 ° C ~ + 65 ° C

• Opóźnienie wyjścia: 0-15 sek

• Rozmiar: 105 x 91 x 34 mm

• Waga: 320g

SCHEMAT POŁĄCZEŃ ELEKTRYCZNYCH

Ostrzeżenie:

Ustaw źródło zasilania z opóźnieniem 0 sekund na blokady elektromagnetyczne, aby uniknąć ich uszkodzenia.

W przypadku nieutrzymywalnych blokad elektromagnetycznych należy ustawić czas opóźnienia zgodnie ze

specykacją, aby uniknąć ich uszkodzenia.

CARACTERISTICI

• Dimensiuni reduse

• Fiabilitate

• Protectie electrica

• Protectie la supratensiune de intrare

• Protectie la suprasarcina

• Compatibila cu inchideri electromagnetice

• Compatibila cu yale mecanice

• Iesire temporizata

SPECIFICATII TEHNICE

• Tensiune intrare: 110 – 260 V c.a.

• Frecventa intrare: 50 – 60 Hz

• Tensiune de iesire: 12 V c.c.

• Curent de iesire: 3A

• Stabilitate iesire: 0.5%

• Timp sustinere incarcare maxima: 20ms

• Temperatura de operare: -20°C ~ + 65°C

• Temporizare: 0-15 secunde

• Dimensiuni: 105 x 91 x 34 mm

• Greutate: 320 g

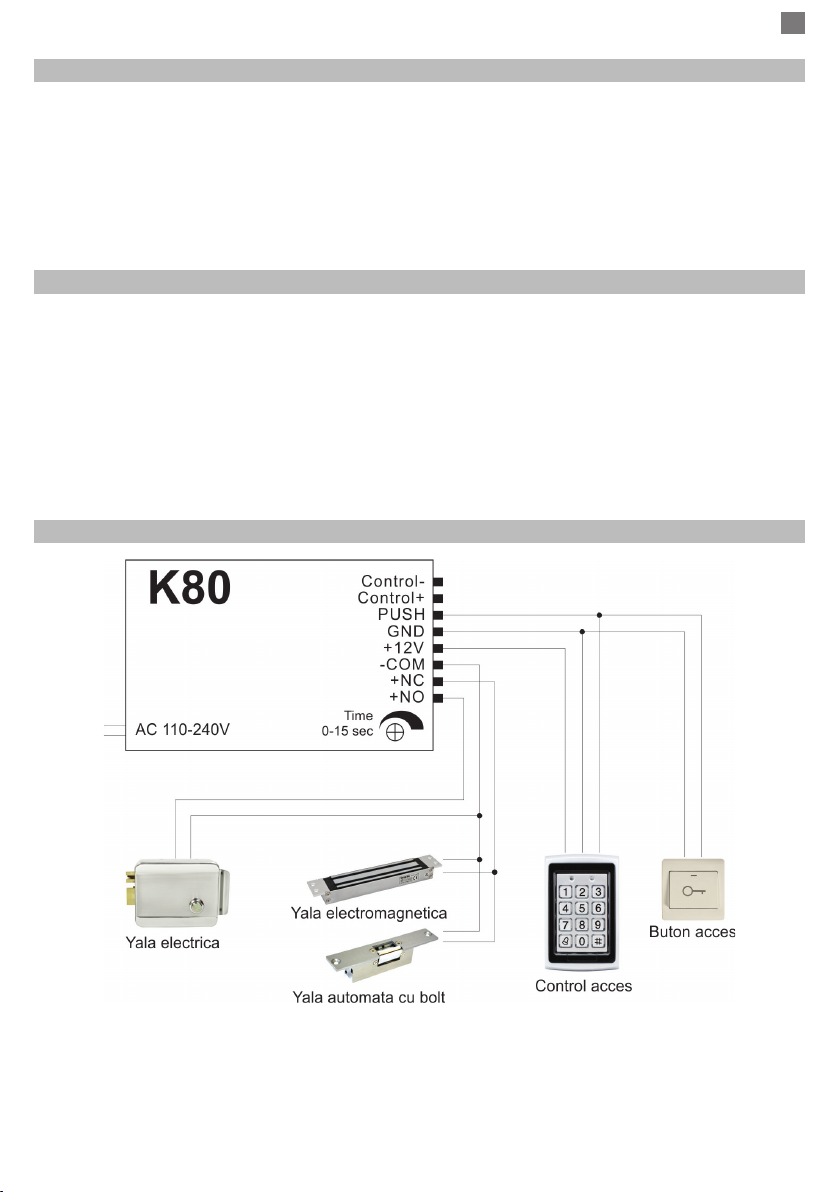

DIAGRAMA DE CONEXIUNI

Atentie:

Pentru yalele si inchiderile electromagnetice cu retinere, sursa se va seta cu temporizare de 0 secunde, pentru

a preveni arderea acestora.

Pentru yalele si inchiderile electromagnetice fara retinere, temporizarea se va seta in functie de specicatiile

yalei, pentru a preveni arderea acesteia.

DE:

EU – vereinfachte Konformitätserklärung

SC ONLINESHOP SRL erklärt, dass das PNI K80 Stromquelle mit Timing der Richtlinie EMC 2014/30/EU

entspricht. Sie nden den ganzen Text der EU Konformitätserklärung auf der folgenden Internetadresse:
