PNI SilverCloud 850VA User manual

UPS SilverCloud 850VA
User manual / Manual de utilizare / Használati utasítás / Instrukcja obsługi / Manuale dell’utente

2
Before using this product, read all instrctions and markings.
SAFETY PRECAUTIONS
To use the device safely, please regard the following guidelines:
• Before using the device, read all instructions and warnings marked on ups, batteries and in the manual
• Only connect rechargeable batteries that were checked before. Connecting an old/used/faulty rechargeable battery
that does not respect initial parameters (charging/discharging) could result in defective functioning, and deterioration.
• To avoid possible explosions, charge only lead-acid rechargeable batteries
• Do not expose the product to rain, snow or liquids of any type. It is designed for indoor
• Do not disassemble it. Take it to a qualied service center when service or repair is required
• To avoid the risk of electric shock disconnect all wires from the device before cleaning or moving
• Careful attention to the handling of metal objects besides the battery. A short to battery may cause an explosion.
INTRODUCTION
The product is an intelligent voltage inverter with UPS function. The LCD screen provides useful information and easy access
to device settings, such as: battery charge current, battery charge voltage, output signal frequency, acoustic alerts on / o󰀨 etc.
MAIN FEATURES
• Power 850VA / 600W
• Output in pure sinusoidal form
• LCD screen
• 3 steps charging algorithm
• Built-in AVR (automatic voltage regulator) function
• Overload and short circuit protection
• Deep discharge protection
• Cold start function
• Communication with PC

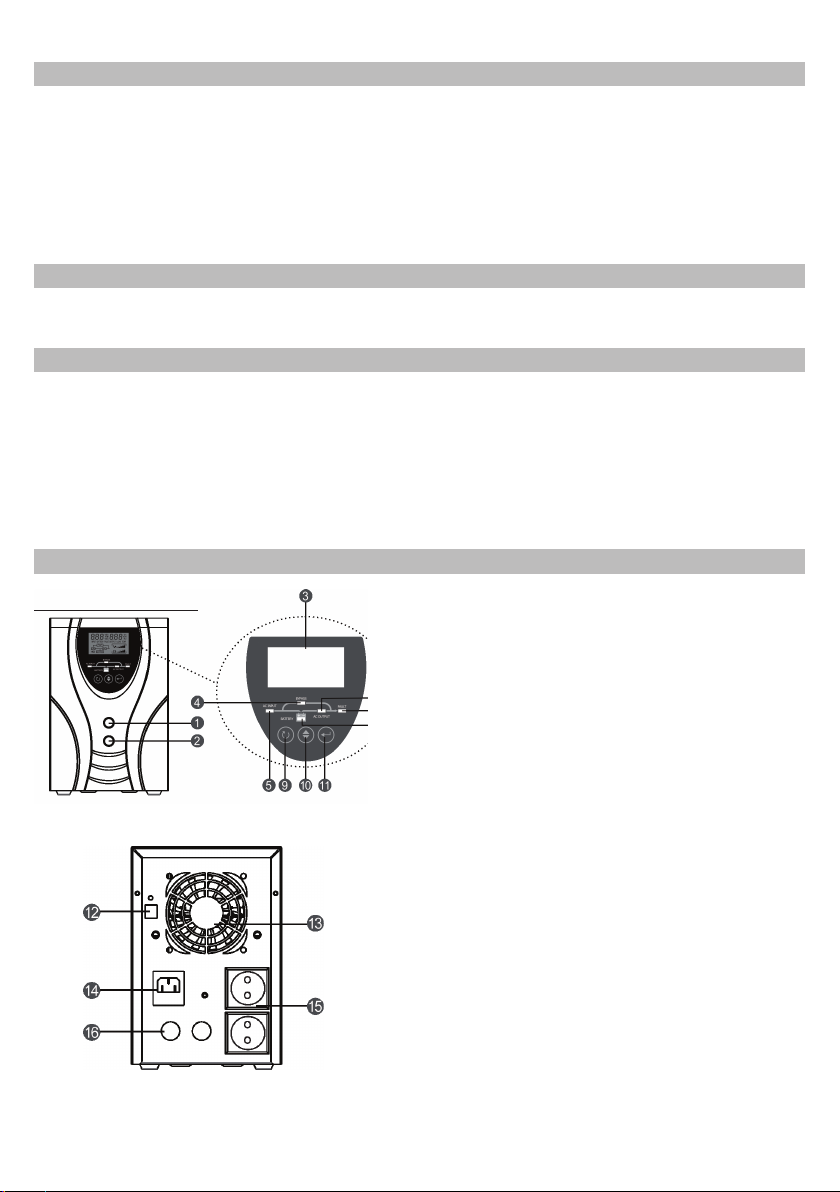

DEVICE DESCRIPTION
1. Power on
2. Power o󰀨
3. LCD screen
4. Bypass LED
5. AC input LED
6. Battery LED
7. AC output LED
8. Fault LED
9. ESC
10. SEL
11. ENTER
12. USB
13. Fan
14. AC input
15. AC output
16. Battery

EN
3

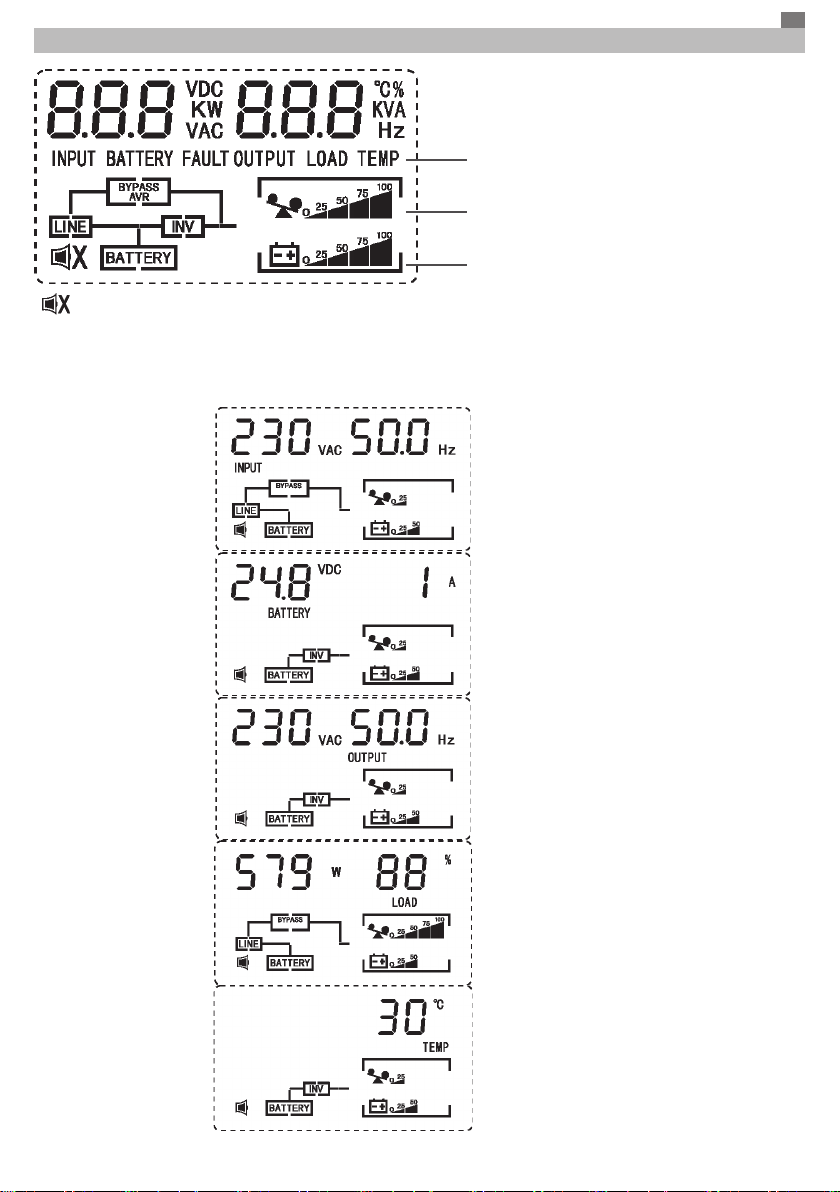

DISPLAY
Information displayed according to the selection
Charge level indicator (%)
Battery level indicator (%)
Disabled sound alerts
The on-screen information can be changed by pressing the “SEL” button, so you can view information about: input, battery,
output, load or temperature, as shown below::
Input Input voltage = 230 VAC
Frequency input signal = 50 Hz
Battery Battery voltage = 24.8 VDC
Battery current = 1A
Output Output voltage = 230 VAC
Frequency output signal = 50 Hz
Load Load = 579 W
Percent = 88 %
Temperature Temperature = 30 °C

4

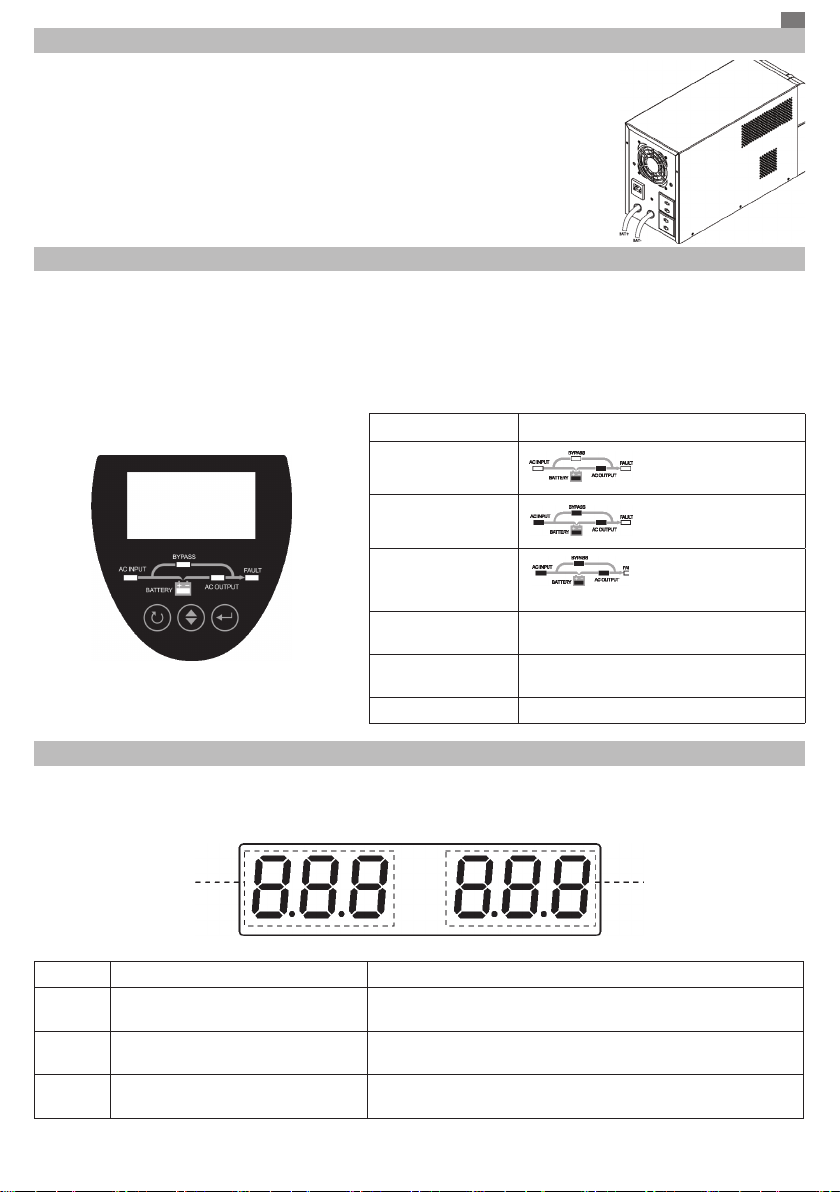

INSTALLATION
Before installation, rst check that the device has not been damaged during transport.
Battery connection:
- Remove the covers of the external battery terminals
- Connect the battery to the polarity: the red cable at the battery terminal (+); the black cable to
the battery terminal (-)
NOTE: For user safety please use insulating tape on the battery connections before using the
device
INSTRUCTIONS FOR USE
ATENTION:IT IS MANDATORY THAT YOU TURN ON DEVICE AFTER PROCEDURE:
Turn on device: after you have plugged the power plug of the UPS into a 230V outlet, press and hold the power button to
turn on the device.
Turn o󰀨 device: long press the shut down button to turn o󰀨 the device.
The front panel contains an LCD screen and several LEDs that show how the device works.
Led indicators Messages
Backup mode
Line mode
Charger mode
All LEDs are o󰀨.
Low battery voltage
warning
Buzzing every 2 seconds and red LED
blinking
Overload warning Buzzing every 2 seconds and red LED
blinking
Fault mode Buzzing continuously and red LED is on
SETTINGS
Press the “ENTER” button for 2 seconds to enter the device setting mode. Press the “ENTER” button again to select the
desired setting option. Press the “SEL” button to change a parameter. Long press the “ESC” button to exit the setting mode.
All changes will take e󰀨ect after the device restarts.
Option Description Values
04 Frequency signal 50 Hz (default) / 60 Hz
13 Bulk current 10 ~ 30A (default value 10A)
17 Absorption charge
voltage 13.8 ~ 14.5 V (default value 14.1 V)
Option Value

EN
5
18 Float charge voltage 13.5 ~ 13.7 V (default value 13.5 V)
19 Shutdown voltage 10.0 ~ 12.0 V (default value 10.5 V)
24 Alarme = enabled (default)
= disabled
25 Enable key tones = enabled (default)
= disabled
29 Grid charge enable = enabled (default)
= disabled
To reset all parameters to the default factory settings, press and hold the “SEL” button, select the “DEF” option then press the
“SEL” button again to conrm. Restart the device and the parameters will be reset.

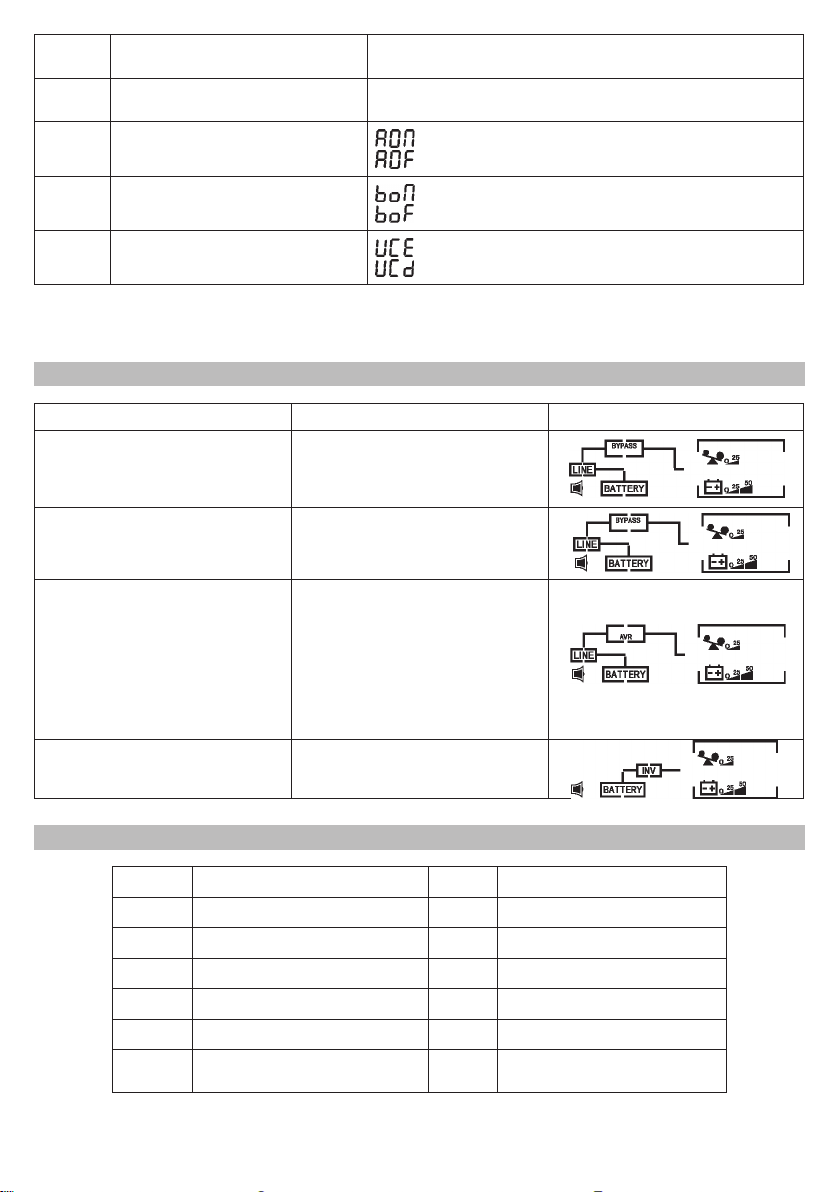

OPERATING MODE DESCRIPTION
Operation mode Description Display
Fault mode
If an error occurs in the device’s
operating mode, it will automatically go
into error and its code will be displayed
on the screen
Charger mode In this way the external battery will be
charged
Line mode
In this way the output will feed directly
from the input and will charge the
battery at the same time.
If the input voltage has a value other
than the acceptable range (200
~ 240V), the AVR function will be
activated automatically. When the
input behaves abnormally, the device
automatically switches to battery mode.
Battery mode In this way the output will take o󰀨 the
battery.
FAULT REFERENCE CODE
02 Over temperature 41 Input voltage too low
03 Battery voltage is too high 42 Input voltage too high
04 Battery voltage is too low 43 Input frequency too low
05 Output short circuited 44 Input frequency too high
06 Inverter output voltage is high 45 AVR fault
07 Overload 51 Over current
11 Main relay fault 58 Inverter output voltage is low

6
TROUBLESHOOTING
LED/sound alert Display Possible cause Solution
Only sound alert
“Battery” blinks Battery discharged Charge the battery
“LOAD” blinks Overload Remove one or more
consumers
Sound alert and red LED on Faut code 02 ~ 58
Check the description
of the error code in
the table above
Remove the source of
the error according to
the table above
TECHNICAL SPECIFICATIONS
Capacity 850VA / 600W
Input
Voltage range 140 ~ 280 VAC ± 5%
Frequency range 50Hz / 60Hz
Output
Battery mode 230 VAC ± 5%
Line mode 200 VAC ~ 240 VAC
Transfer time 6ms
Wave form Sine wave
Car battery
Voltage 12 V
Maximum charge current 20A
Capacity 30A - 200A
Other specications
Dimensions 420 x 280 x 225 mm
Weight 10.7 kg
Storage temperature -15 ~ +55 °C
Working temperature 0 ~ +40 °C
Noise ≤ 60 dB
Communication interface USB
Included accessories
Power cable 230V Yes
Battery terminals Yes
USB cable Yes
CD software Yes
CD software Da

RO
7
Va rugam sa cititi cu atentie acest manual inainte de utilizarea produsului.
INDICATII DE SIGURANTA
Pentru a utiliza dispozitivul in siguranta va rugam sa respectati urmatoarele indicatii:
• Inainte de a utiliza dispozitivul cititi toate instructiunile si atentionarile marcate pe UPS, baterie si in manual.
• Conectati doar acumulatori / baterii reincarcabile vericate in prealabil. Conectarea unui acumulator defect ce nu a fost
vericat si care nu mai respecta parametrii de functionare (incarcare/descarcare) poate duce la defectarea iremediabila
a ansamblului.
• Pentru a evita eventuale explozii incarcati doar baterii reincarcabile cu plumb acid.
• Nu expuneti dispozitivul la ploaie, zapada sau alte tipuri de lichide, el este destinat utilizarii doar la interior.
• Nu incercati sa desfaceti produsul, in caz ca acesta nu functioneaza corespunzator luati legatura cu un service autorizat.
• Pentru a evita riscurile de electrocutare deconectati toate rele de la dispozitiv inainte de a-l curata sau muta.
• Atentie mare la manipularea obiectelor metalice pe langa baterie. Un scurtcircuit la baterie poate cauza o explozie.
INTRODUCERE
Produsul reprezinta un invertor inteligent de tensiune cu functie de UPS. Ecranul LCD ofera informatii utile si acces facil la
setarile dispozitivului, cum ar : curentul de incarcare al bateriei, tensiunea de incarcare a bateriei, frecventa semnalului de
iesire, activare/dezactivare alerte sonore etc.
CARACTERISTICI PRINCIPALE
• Putere 850VA / 600W
• Iesire in forma sinusoida pura
• Ecran LCD
• Algoritm de reincarcare in 3 pasi
• Functie AVR (stabilizator de tensiune)
• Protectie suprasarcina si scurtcircuit
• Protectie descarcare brusca
• Functie de pornire la rece
• Port USB pentru monitorizare / Software gratuit inclus
DESCRIERE DISPOZITIV
1. Buton pornire
2. Buton oprire
3. Ecran LCD
4. LED bypass
5. LED intrare AC
6. LED stare baterie
7. LED iesire AC
8. LED eroare
9. Buton ESC
10. Buton SEL
11. Buton ENTER
12. Port USB
13. Ventilator
14. Intrare AC
15. Iesire AC
16. Intrare baterie

8
ECRAN
Informatii asate in functie de selectie
Indicator nivel sarcina (%)
Indicator nivel baterie (%)
Alerte sonore dezactivate
Informatiile de pe ecran pot  schimbate apasand butonul “SEL”, astfel puteti vizualiza informatii despre: intrare, baterie, iesire,
sarcina sau temperatura, dupa cum arata mai jos:
Input = Intrare Tensiune de intrare = 230 VAC
Frecventa semnal de intrare = 50 Hz
Battery = Baterie Tensiune baterie = 24.8 VDC
Curent baterie = 1A
Output = Iesire Tensiune de iesire = 230 VAC
Frecventa semnal de iesire = 50 Hz
Load = Sarcina Sarcina = 579 W
Procent = 88 %
Temperatura Temperatura = 30 grade C

RO
9
INSTRUCTIUNI DE INSTALARE
Inainte de instalare vericati mai intai daca dispozitivul nu a fost deteriorat in timpul
transportului.
Conexiune baterie:
- indepartati capacele terminalelor bateriei externe
- conectati bateria respectand polaritatea: cablul rosu la terminalul (+) al bateriei; cablul negru
la terminalul (-) al bateriei
NOTA: pentru siguranta utilizatorilor va rugam sa utilizati banda izolatoare pe conexiunile
bateriei inainte de a utiliza dispozitivul
INSTRUCTIUNI DE UTILIZARE
ATENTIE! ESTE OBLIGATORIE PORNIREA DISPOZITIVULUI DUPA PROCEDURA:
Pornire dispozitiv: dupa ce ati introdus stecherul de alimentare al UPS-ului intr-o priza de 230V apasati lung butonul de
pornire pentru a porni dispozitivul.
Oprire dispozitiv: apasati lung butonul de oprire pentru a opri dispozitivul.
Panoul frontal contine un ecran LCD si cateva indicatoare LED ce arata modul de functionare a dispozitivului.
Mod functionare Indicatoare
Mod baterie
Mod direct
Mod incarcare
Toate LED-urile sunt stinse.
Avertizare
baterie scazuta Bip la ecare 2 sec si LED-ul rosu clipeste.
Avertizare
supraincarcare Bip la ecare 2 sec si LED-ul rosu clipeste.
Mod eroare Sunet continuu si LED-ul rosu este aprins.
SETARI
Apasati butonul “ENTER” timp de 2 sec pentru a intra in modul de setari ale dispozitivului. Apasati din nou butonul “ENTER”
pentru a selecta optiunea dorita pentru setare. Apasati butonul “SEL” pentru a modica un parametru. Apasati lung butonul
“ESC” pentru a iesi din modul de setare. Toate modicarile vor avea efect dupa restartarea dispozitivului.
Optiune Descriere Valori disponibile
04 Frecventa semnal 50 Hz (implicit) / 60 Hz
13 Curent incarcare 10 ~ 30A (implicit este setat la 10A)
17 Tensiune incarcare sub absorbtie 13.8 ~ 14.5 V (implicit este setata la 14.1 V)
Optiune Valoare

10
18 Tensiune incarcare cand bateria este
aproape plina (oat) 13.5 ~ 13.7 V (implicit este setata la 13.5 V)
19 Tensiune minima baterie 10.0 ~ 12.0 V (implicit este setata la 10.5 V)
24 Alarma = activata (setare implicita)
= dezactivata
25 Sunete taste = activata (setare implicita)
= dezactivata
29 Incarcare in functie de consum = activata (setare implicita)
= dezactivata
Pentru a reseta toti parametrii la valorile implicite din fabrica apasati lung butonul “SEL”, selectati optiunea “DEF” apoi apasati
din nou lung butonul “SEL” pentru a conrma. Restartati dispozitivul.

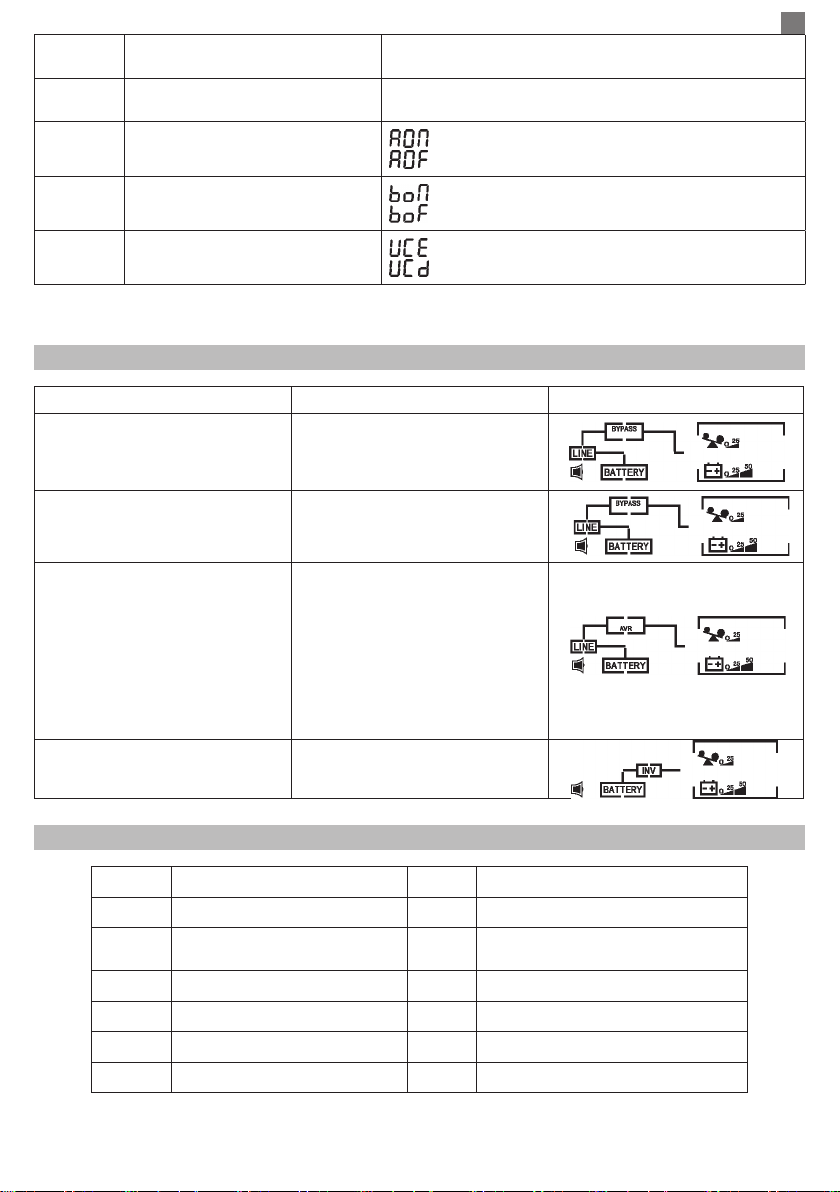

MODURI DE FUNCTIONARE
Mod functionare Descriere Ecran
Mod eroare
Daca apare o eroare in modul de
functionare a dispozitivului aceasta va
intra automat in mod eroare iar codul
acesteia va  asat pe ecran
Mod incarcare baterie In acest mod bateria externa se va
incarca
Mod direct
In acest mod iesirea isi va lua
alimentarea direct de pe intrare si va
incarca si bateria in acelasi timp.
Daca tensiunea de intrare are o alta
valoara fata de intervalul acceptat (200
~ 240V) se va activa automat functia
de AVR. Cand tensiunea de intrare se
comporta anormal, dispozitivul va trece
automat in mod baterie.
Mod baterie In acest mod iesirea isi va lua
alimentarea din baterie.
CODURI DE EROARE
02 Temperatura ridicata 41 Tensiune de intrare prea mica
03 Tensiune baterie prea mare 42 Tensiune de intrare prea mare
04 Tensiune baterie prea mica 43 Frecventa semnal intrare prea
mica
05 Scurtcircuit pe iesire 44 Frecventa semnal intrare prea
mare
06 Tensiune mare pe iesire invertor 45 Eroare AVR
07 Suprasarcina 51 Curent prea mare
11 Eroare releu principal 58 Tensiune mica pe iesire invertor

RO
11
PROBLEME SI SOLUTII
LED/alerta sonora Ecran Posibila cauza Solutie
Doar alerta sonora
“Battery” clipeste Baterie descarcata Incarcati bateria
“LOAD” clipeste Suprasarcina Eliminati unul sau mai
multi consumatori
Alerta sonora si LED-ul
rosu aprins Cod eroare 02 ~ 58
Vericati descrierea codului
de eroare in tabelul de mai
sus
Indepartati sursa erorii
conform tabelului de mai
sus
SPECIFICATII TEHNICE
Capacitate 850 VA / 600W
Intrare
Tensiune 140 ~ 280 VAC ± 5%
Frecventa 50Hz / 60Hz
Iesire
Mod baterie 230 VAC ± 5%
Mod direct 200 VAC ~ 240 VAC
Timp de transfer 6ms
Forma de unda Sinusoida pura
Baterie (Acumulator auto)
Tensiune 12 V
Curent maxim de incarcare 20A
Capacitate 30A - 200A
Caracteristici zice
Dimensiuni 420 x 280 x 225 mm
Greutate 10.7 kg
Altele
Temperatura depozitare -15 ~ +55 °C
Temperatura utilizare 0 ~ +40 °C
Zgomot ≤ 60 dB
Port comunicatii USB
Accesorii incluse
Cablu alimentare 230V Da
Conectori acumulator auto Da
Cablu USB Da
CD software Da

12
Kérjük olvassák el gyelmesen ezt a kézikönyvet mielőtt használnák a terméket
BIZTONSÁGI UTASÍTÁSOK
Ahhoz, hogy ezt a készüléket biztonságosan használja, kérjük tartsák be az alábbi utasításokat:
• A készülék használatba vétele előtt olvassa el az utasításokat és kézikönyvben levő gyelmeztetéseket.
• A lehetséges robbanások elkerülése érdekében csak savas elemekkel kell feltölteni
• Ne tegye ki a készüléket esőnek, hónak vagy más folyadéknak, csak beltéri használatra készült
• Ne próbálja kinzitni a terméket, ha nem működik megfelelően, vegye fel a kapcsolatot egy hivatalos szervizközponttal
• Az áramütés elkerülése érdekében húzza ki az összes vezetéket a készülékből tisztítás vagy elmozdítás előtt
• Óvatosan gyeljen a fém tárgyak kezelésére az akkumulátor mellett. Az akkumulátorral való rövidzár robbanást okozhat
BEVEZETÉS
A termék egy intelligens feszültségváltó UPS funkcióval rendelkezik. Az LCD-képernyő hasznos információkat és könnyű
hozzáférést biztosít az eszköz beállításaihoz, például: akkumulátor töltőáram, akkumulátor töltés feszültsége, kimeneti jel
frekvenciája, riasztás hang aktiválása / kikapcsolása stb.
FŐBB JELLEMZŐK
• 600W teljesítmény
• Tiszta szinuszos alakú kimeneti
• LCD kijelző
• 3 lépéses feltöltési algoritmus
• Beépített AVR funkció
• Túlmelegedési és túlterhelési védelem
• Hirtelen lemerülési védelemrotectie descarcare brusca
• Hidegindítás funkció
• USB port felügyelethez
TERMÉK LEÍRÁSA
1. Elindítási gomb
2. Leállítási gomb
3. LCD kijelző
4. Bypass LED
5. LED AC bemenet
6. LED elem állapot
7. LED AC kimenet
8. LED hiba
9. ESC gomb
10.SEL gomb
11.ENTER gomb
12. USB rés
13. Ventilátor
14. AC bemenet
15. AC kimenet
16. Elem rés

HU
13
KIJELZŐ
Információk megjelenitése választási mód szerint
Terhelési szint kijelző(%)
Elem szint kijelző (%)
Figyelmeztetési hangok kikapcsolva
Kijelzőn megjelenő információk megváltoztathatók a “SEL” gombbal, így a következő információkat láthatja: bemenet,
akkumulátor, kimenet, terhelés vagy hőmérséklet:
Input = Bemenet Bemeneti feszültség = 230 VAC
Bemeneti jel frekvencia = 50 Hz
Battery = Elem Akkumulátor feszültség = 24.8 VDC
Elem árramforrás = 1A
Output = Kimenet Kimeneti feszültség = 230 VAC
Kimeneti jel frekvencia = 50 Hz
Load = Terhelés Terhelés = 579 W
Százalék = 88 %
Hőmérséklet Hőmérséklet = 30 C fok

14
TELEPÍTÉSI UTASÍTÁSOK
Ellenőrizze a készüléket , hogy ne legyen megütve vagy meghibásodva a szállítás során
Elem csatlakozása:
- távolítsa el a külső akkumulátor termináljait
- csatlakoztassa az akkumulátort betartva polaritást : a piros vezeték az akkumulátor
terminálján (+); a fekete kábel az akkumulátor termináljához (-)
MEGJEGYZÉS: a felhasználó biztonsága érdekében a készülék használata előtt használjon
szigetelőszalagot az akkumulátor csatlakozásain
HASZNÁLATI UTASÍTÁSOK
FIGYELEM! AZ ELJÁRÁS KEZELÉSÉNEK KÖTELEZŐ KEZDETE:
Készülék elindítása: amiután csatlakoztatta az UPS tápcsatlakozóját 230V-os csatlakozóaljzatba, nyomja meg és tartsa
lenyomva a bekapcsológombot a készülék bekapcsolásához.
Készülék leállítása: nyomja meg hosszasan a leállítási gombot, hogy leállítsa a készüléket
Az elülső panel tartalmaz egy LCD képernyőt és több LED-et, amelyek megmutatják az eszköz működését.
Működési üzemmód Kijelzők
Elem üzemmód
Közvetlen üzemmód
Feltöltési üzemmód
Összes LED kikapcsolva.
Alacsony akkumulátor
gyelmeztetés Bip 2 ms.és a piros LED villog
Túlterhelési
gyelmeztetés Bip 2 ms.és a piros LED villog
Hiba üzemmód Folyamatos hang és a piros LED
felkapcsolva
BEÁLLÍTÁSOK
Nyomja meg az “ENTER” gombot 2 ms.-ig, hogy belépjen az eszközbeállítási üzemmódba. Nyomja meg ismét az “ENTER”
gombot a kívánt beállítási lehetőség kiválasztásához. Nyomja meg a “SEL” gombot a paraméter megváltoztatásához.
Nyomja meg hosszan “ESC” gombot a beállítási üzemmódból való kilépéshez. Minden módosítás az eszköz újraindulása
után lép életbe.
Lehetőség Leírása Elérhető értékek
04 Jel frekvencia 50 Hz (alapértelmezett) / 60 Hz
13 Árramfeltöltés 10 ~ 30A (alapértelmezett beállítás 10A)
17 Tápfeszültség feltöltés
felszívódás alatt 13.8 ~ 14.5 V (alapértelmezett beállítás 14.1 V)
Lehetőség Érték

HU
15
18 Tfeszültségi feltöltés amikor az elem
majdnem fel van töltve 13.5 ~ 13.7 V (alapértelmezett beállítás 13.5 V)
19 Akkumulátor minimális
feszültsége 10.0 ~ 12.0 V (alapértelmezett beállítás 10.5 V)
24 Riasztó = aktív ( alapértelmezett)
= kikapcsolva
25 Billentyűhangok = aktív ( alapértelmezett)
= kikapcsolva
29 Terhelés a fogyasztás szerint = aktív ( alapértelmezett)
= kikapcsolva
Az alapértelmezett gyári beállítások visszaállításához nyomja meg és tartsa lenyomva a “SEL” gombot, válassza ki a “DEF”
opciót, majd erősítse meg újra a “SEL” gombot. Indítsa újra az eszközt, és a paraméterek visszaállnak.
MODURI DE FUNCTIONARE
Működési mód Leírás Kijelző
Hiba mód
Ha hiba történik a készülék működési
módjában, akkor automatikusan hiba
módba lép , és kódja megjelenik a
képernyőn
Akkumulátor feltöltési mód Ilyen módon a külső akkumulátor
feltöltődik
Közvetlen mód
Ily módon a kimenet közvetlenül
a bemenetből fog táplálkozni, és
egyidejűleg feltölti az akkumulátort. Ha
a bemeneti feszültség az elfogadható
tartományon kívül (200 ~ 240V)
kívül van, akkor az AVR funkció
automatikusan aktiválódik. Ha a
bemenet abnormálisan működik, a
készülék automatikusan akkumulátor
üzemmódra vált.
Akkumulátor mód Ily módon a kimenet lekapcsolja az
akkumulátort.
HIBAKÓDOK
02 Magas hőmérséklet 41 Bemeneti feszültség túl alacsony
03 Akkumulátor feszültsége túl magas 42 Bemeneti feszültség túl magas
04 Akkumulátor feszültsége túl
alacsony 43 Bemeneti frekvencia jel túl alacsony
05 Rövidzárlat kimenetnél 44 Bemeneti frekvencia jel túl magas
06 Nagyfeszültség inverter kimeneten 45 AVR hiba
07 Túlterhelés 51 Nagyon nagy az áramkör
11 Fő relé hiba 58 Alacsony feszültség inverter kimeneten

16
HIBAELHÁRÍTÁS
LED/hangi
gyelmezetés Kijelző Lehetséges ok Megoldás
Csak hangi
gyelmeztetés
“Battery” villog Elem lemerült Töltse fel az elemet
“LOAD” villog Túlterhelés Távolítson el egy vagy
több fogyasztót
Hangi gyelmeztetés
és piros LED felkapcsolva Hibás kód 02 ~ 58 Ellenőrizze a hibakód leírását a fenti táblázatban
Távolítsa el a hibaforrást a
fenti táblázat szerint
MŰSZAKI ADATOK
Kapacitás 850VA / 600W
Bemenet
Tápfeszültség 140 ~ 280 VAC ± 5%
Frekvencia 50Hz / 60Hz
Kimenet
Elem üzemmód 230 VAC ± 5%
Közvetlen mód 200 VAC ~ 240 VAC
Átviteli sebbeség 6ms
Hullámforma Színuszos tiszta
Elem
Tápfeszültség 12 V
Maximális töltőáram 20A
Fizikai tulajdonságok
Méretek 420 x 280 x 225 mm
Súly 10.7 kg
Egyéb
Tárolási hőmérséklet -15 ~ +55 °C
Működési hőmérséklet 0 ~ +40 °C
Zaj ≤ 60 dB
Kommunikációs port USB
Mellékelt tartózékok
Tápkábel 230V Igen
Autó akkumulátor aljzat Igen
USB kábel Igen
CD software Igen
CD software Da

PL
17
INSTRUKCJE BEZPIECZEŃSTWA
Aby bezpiecznie korzystać z urządzenia, należy przestrzegać poniższych zasad:
• Przed użyciem urządzenia przeczytaj wszystkie instrukcje i ostrzeżenia oznaczone na ups, bateriach oraz w instrukcji
obsługi.
• Podłącz tylko baterie / akumulatory. Podłączenie starej / wadliwej baterii, która nie została zwerykowana i nie spełnia
już parametrów operacyjnych (ładowania / rozładowywania), może spowodować nieodwracalne uszkodzenie / wadliwe
działanie zespołu.
• Aby uniknąć możliwych wybuchów, należy ładować akumulatory tylko kwasowo-ołowiowe.
• Nie należy wystawiać urządzenia na działanie deszczu, śniegu ani innych opadów - jest ono przeznaczone wyłącznie
do użytku w pomieszczeniach
• Nie próbuj rozmontowywać produktu, jeśli nie działa on prawidłowo, skontaktuj się z autoryzowanym centrum serwisowym
• Aby uniknąć ryzyka porażenia prądem, przed czyszczeniem lub przenoszeniem urządzenia odłącz wszystkio od
urządzenia
• Zachowaj ostrożność podczas przenoszenia metalowych przedmiotów obok akumulatora. Zwarcie z akumulatorem
może spowodować wybuch
WPROWADZENIE
Produkt jest inteligentnym przetwornikiem napięcia z funkcją UPS. Ekran LCD zapewnia przydatne informacje i łatwy dostęp
do ustawień urządzenia, takich jak: pojemność ładowania akumulatora, napięcie ładowania akumulatora, częstotliwość
sygnału wyjściowego, alarmy akustyczne włączone / wyłączone itp.
CECHY GŁÓWNE
• Moc 850VA / 600W
• Wyjście w czystej postaci sinusoidalnej
• Ekran LCD
• Algorytm ładowania w 3 krokach
• Funkcja AVR (stabilizator napięcia) wbudowana
• Zabezpieczenie przed przeciążeniem i zwarciem
• Ochrona przed nagłym rozładowaniem
• Funkcja start una zimno
• Port USB dla monitorowania / Załączone darmowe oprogramowanie
OPIS URZĄDZENIA
1. Klawisz start
2. Klawisz O󰀨
3. Ekran LCD
4. LED bypass
5. LED wejśc AC
6. LED stan baterii
7. LED wyj. AC
8. LED błąd
9. Klaw. ESC
10. Klaw. SEL
11. Klaw. ENTER
12. Port USB
13. Wentylator
14. Wejście AC
15. Wyjście AC
16. Wejście na baterie

18
EKRAN
Informacje wyswietlane wg. wyboru
Wskaźnik poziomu zadania (%)
Wskaźnik poziomu baterii (%)
Sygnały głosowe wyłączone
Informacje wyświetlane na ekranie można zmienić, naciskając przycisk “SEL”, aby wyświetlić informacje na temat: wejścia,
baterii, mocy wyjściowej, obciążenia lub temperatury, jak pokazano poniżej:
Input = Wejście Napięcie wejściowe = 230 VAC
Częst. sygnału wejściowego = 50 Hz
Battery = Baterie Napięcie akumulatora = 24.8 VDC
Pojemność baterii = 1A
Output = Wyjście Napięcie wyjściowe = 230 VAC
Częst. Sygnału wyjścia = 50 Hz
Load = Obciążenie Obciążenie = 579 W
Procenty = 88 %
Temperatura Temperatura = 30 stopni C

PL
19
INSTRUKCJA INSTALACJI
Przed instalacją sprawdź czy urządzenie nie zostało uszkodzone podczas transporu.
Podłączenie baterii:
- Zdejmij pokrywy zewnętrznych zacisków akumulatora
- podłącz akumulator do biegunowości: czerwony kabel na końcówce akumulatora (+); czarny
kabel do zacisku akumulatora (-)
UWAGA: Dla bezpieczeństwa użytkownika przed użyciem urządzenia należy użyć taśmy
izolacyjnej na połączeniach baterii
INSTRUKCJA OBSŁUGI
UWAGA: OBOWIĄZKOWE JEST URUCHOMIENIE URZĄDZENIA W RAMACH PROCEDURY:
Uruchomienie urządzenia: po włożeniu wtyczki zasilacza UPS do gniazda 230 V, naciśnij długo przycisk zasilania, aby
włączyć urządzenie.
Wyłączenie urządzenia: naciśnij długo przycisk wyłączenia, aby zatrzymać urządzenie Na przednim panelu znajduje się
ekran LCD i niektóre diody LED pokazujące działanie urządzenia.
Tryb pracy Wskaźniki
Tryb baterii
Tryb bespośredni
Tryb ładowania
Wszystkie diody LED są wyłączone.
Ostrzeżenie słaba
bateria Bip na każde 2 s i czerwona dioda miga.
Ostrzeżenie o
przeciążeniu Bip na każde 2 s i czerwona diode miga.
Tryb błędu Długi dźwięk i czerw. dioda pali się.
USTAWIENIA
Naciśnij przycisk “ENTER” na 2 sekundy, aby przejść do trybu ustawień urządzenia. Naciśnij ponownie przycisk “ENTER”,
aby wybrać żądaną opcję ustawienia. Naciśnij przycisk “SEL”, aby zmodykować go jako parametr. Naciśnij długo przycisk
“ESC”, aby wyjść z trybu ustawień. Wszystkie zmiany zaczną obowiązywać po ponownym uruchomieniu urządzenia.
Opcje Opis Dostępna wartość
04 Częstotliwość sygnału 50 Hz ((domyślnie) ) / 60 Hz
13 Prąd ładowania 10 ~ 30A (domyślnie jest ustawiony na 10A)
17 Napięcie obciążenia
w trakcie absorpcji 13.8 ~ 14.5 V (domyślnie jest ustawiony na 14.1 V)
Opcje Wartość

20
18 Napięcie ładowania, gdy bateria jest
prawie pełna (pływak) 13.5 ~ 13.7 V (domyślnie jest ustawiony na 13.5 V)
19 Minim. Napięcie baterii 10.0 ~ 12.0 V (domyślnie jest ustawiony na 10.5 V)
24 Alarm = aktywowany (ustawienia domyślne)
= nieaktywny
25 Dźwięk klawiszy = aktywowany (ustawienia domyślne)
= nieaktywny
29 Obciążenie według zużycia = aktywowany (ustawienia domyślne)
= nieaktywny
Aby zresetować wszystkie parametry do ustawień fabrycznych, naciśnij kilkakrotnie przycisk “SEL”, wybierz opcję “DEF”,
a następnie naciśnij ponownie przycisk “SEL”, aby potwierdzić. Uruchom ponownie urządzenie, a parametry zostaną
zresetowane.
OPIS TRYBU PRACY
Tryb pracy Opis Ekran
Tryb błędu
Jeśli w trybie pracy urządzenia wystąpi
błąd, automatycznie pojawi się błąd,
a jego kod zostanie wyświetlony na
ekranie
Ładowanie
bateria
W ten sposób ładowana jest
zewnętrzna bateria
Tryb bezpośredni
W tym trybie wyjścia pobiorą
zasilanie besposrednio z wejść I
będzie ładować baterię jednoczesnie.
Jeśli napięcie wejściowe ma wartość
inną niż przyjęty zakres (200 ~ 240V),
funkcja AVR zostanie aktywowana
automatycznie. Kiedy napięcie
spadnie, urządzenie automatycznie
przełączy się w tryb baterii.
Tryb baterii W ten sposób wyjscia
pobierajązasilanie z baterii.
KODY BŁĘDÓW
02 Wysoka temperatura 41 Napiecie wyjściowe za niskie
03 Napiecie baterii za wysokie 42 Napiecie wyjściowe za wysokie
04 Napięcie baterii za niskie 43 Sygnał częst. wejścia zbyt niski
05 Spięcie na wyjściu 44 Sygnał częst. Wejścia za wysoki
06 Wys. nap. na wyjściu inwertera 45 Błąd AVR
07 Przeciążenie 51 Natężenie za wysokie
11 Błąd głównego przekaźnika 58 Niskie napięcie na wyjściu
inwertera
