MONTAGEANLEITUNG
Gewindestift Mirroworx®und Baseworx®
Um einen optimalen und sicheren Einsatz der Werkzeuge zu gewährleisten, beachten Sie
bei der Montage des Gewindestifts (Art-Nr. GWSTPS8ISK) bitte die folgende Hinweise.
Schritt 1
Schritt 2
Schritt 3
Schritt 4
Schrauben Sie den Gewindestift bis zum Anschlag in den Fräskörper. Dies ist ab Lager
Pokolm sichergestellt. In seltenen Ausnahmefällen kann es jedoch durch den Transport
zum Lösen des Gewindestiftes kommen, hier müsste dann nachjustiert werden.
Setzen Sie zur Montage den Fräskörper auf die Fräsaufnahme. Achten Sie darauf, dass
zwischen Werkzeug und Aufnahme ein Spalt von ca. 4 mm Breite vorhanden ist.
(Dies ist bei der Verwendung von Pokolm Aufnahmen sichergestellt.)
Schrauben Sie nun den Gewindestift gleichmäßig in die Aufnahme. Hierzu benötigen Sie
einen Inbusschlüssel der Nenngröße SW 5 mm. Der Gewindestift muss soweit einge-
schraubt werden, bis sich zwischen der Aufnahme und dem Fräskörper kein Spalt mehr
erkennen lässt.
Falls sich wider Erwarten ein Spalt erkennen lässt, so ist durch Nachjustieren des Gewin-
destifts im Trägerkörper eine Regulierung zu erreichen. Hierzu lösen Sie bitte den Träger-
körper vollständig von der Fräsaufnahme und drehen den Gewindestift ca. ½ Umdrehung
aus dem Fräswerkzeug heraus. Weiter mit Schritt 1.2
Bitte beachten:
Maximales Anzugsmoment = 10 Nm
Für weitere Fragen zu Mirroworx®- und Baseworx®-Systemen
stehen wir Ihnen natürlich gern zur Verfügung.
Montage Gewindestift:
Pokolm Frästechnik GmbH & Co. KG
Telefon: +49 5247 9361-0
Telefax: +49 5247 9361-99
Adam-Opel-Straße 5
33428 Harsewinkel

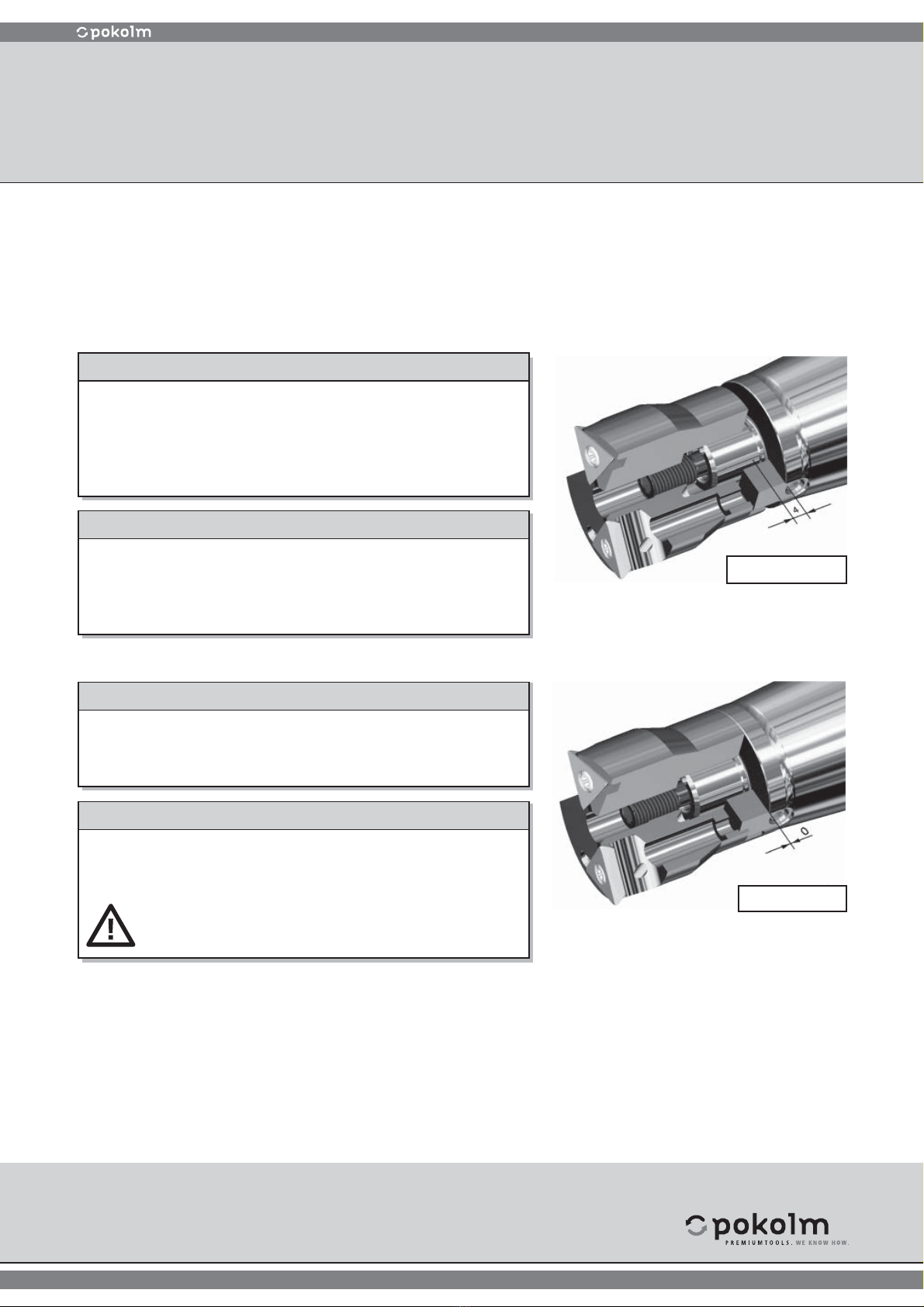

Schritt 1 und 2
Schritt 3 und 4
E-Mail: [email protected]
Internet: www.pokolm.de
E-mail: [email protected]
Internet: www.pokolm.com
ASSEMBLING INSTRUCTIONS
for set-screw for Mirroworx®and Baseworx®
In order to maintain optimum and safe use of these tools, you should pay attention to following notice
if you assemble set-screws GWSTPS81SK:
Step 1
Step 2
Step 3
Step 4
Screw set-screw into cutter body up to limit-stop contact.
This is guaranteed for every tool in Pokolm‘s warehouse. In
rare exceptional cases, this set-screw can become unfaste-
ned during transport. In that case, the set-screw has to be
re-adjusted prior to usage.
For assembling, put milling cutter body on to arbor. Make
sure, there is a remaining gap of 4 mm between milling
cutter body and arbor. (this is guaranteed, when using
genuine Pokolm arbors).
Now, please screw the set-screw into the arbor uniformly,
until there is no remaining gap between arbor and milling
cutter body by using an Allen-key 5 mm opening.
If, beyond expectations, a gap remains, please dismantle
your cutter body from the arbor. Unscrew the set-screw by
½ revolution. Continue with step 2.
Please consider:
Maximum torque = 10 Nm
If you have any further question regarding Mirroworx®- and Baseworx®
please do not hesitate to contact us.
Step 1 and 2
Step 3 and 4
Assembling set-screw:
Pokolm Frästechnik GmbH & Co. KG
Adam-Opel-Straße 5
33428 Harsewinkel
Telefon: +49 5247 9361-0
Telefax: +49 5247 9361-99
