Poliman 511.8 Installation guide

FERRAGENS /
HARDWARE LIST /
LISTA DE MATERIALES
Dicas de Conservação / Maintenance Tips / Dicas para Conservación
*Para limpar ou tirar manchas, utilize uma flanela
umedecida em solução de água e alcool, na mesma
proporção. *Evite exposição ao sol.
*To clean or remove stains, use a piece of flannel
dampened with a water and alcohol solution, in the
same proportion. *Avoid direct sunlight.
*Para limpiar o sacar manchas, utilice una flanela
humedecida en solución de agua y alcohol, en la
misma proporción. *Evite la exposición directa al sol.
POLIMAN
PAPEL RECICLADO
Rod.Hermínio Antonio Pennachi. PR 444 KM 05
Parque Industrial 05 - CEP.: 86702-625
Fone: [phone] - Fax: [phone]
http://www.poliman.ind.br
Arapongas - Paraná - Brasil
Poliman Indústria e Comércio de Móveis Ltda., garante este produto (peças e mão de obra, por defeitos de fabricação),
pelo prazo de seis meses a partir da data de emissão da nota fiscal de venda do produto ao consumidor.
La Poliman Indústria e Comércio de Móveis Ltda., garantiza que este producto (piezas y mano de obra por defectos de fabricación),
por un período de seis meses a partir de la fecha de emisión de la factura de venta del producto al consumidor.
The Poliman Indústria e Comércio de Móveis Ltda., warrants this product (parts and labor for manufacturing defects),
for a period of six months from the date of issuance of bill of sale of the product to the consumer.
TERMO DE GARANTIATERMO DE GARANTIA
TERMO DE GARANTIA /TERMO DE GARANTIA / RENUNCIA DE GARANTÍARENUNCIA DE GARANTÍA
RENUNCIA DE GARANTÍA /RENUNCIA DE GARANTÍA / DISCLAIMER OF WARRANTYDISCLAIMER OF WARRANTY
DISCLAIMER OF WARRANTYDISCLAIMER OF WARRANTY
Dobradiças, corrediças e puxadores somente terão sua garantia quando apresentarem defeitos de fabricação.
Bisagras, controles y deslizadores sólo tienen la garantía por defectos de fabricación.
Hinges, knobs and sliders only have your warranty if defective manufacturing.
•
1)Apresentar este certificado de garantia acompanhado do recibo de compra do local de aquisição do produto.
1) Para presentar este certificado de garantía junto con el recibo de compra desde el lugar de compra.
1) To present this guarantee certificate together with the sales receipt from the place of purchase.
2) Esta garantia perderá sua validade mesmo dentro do prazo acima estipulado se:
2) This warranty will sustain valid even within the time stipulated above if:
2) Esta garantía será válida incluso sostener en el tiempo estipulado, si:
O produto apresentar danos por maus tratos, acidente, uso diferente do indicado ou uso em condições ambientais
deficientes (contato direto com água, fogo, etc.);
El producto está dañado por el abuso, accidente, mal uso o uso diferente al indicado en las malas condiciones ambientales
(contacto directo con agua, fuego, etc.);
The product is damaged by abuse, accident, misuse or use other than that indicated in poorenvironmental conditions
(direct contact with water, fire, etc.).
•
Os vidros e espelhos quebrarem ou trincarem após a entrega e montagem dos produtos;
The windows and mirrors trincarem break or after the delivery and assembly of products;
Las ventanas y los espejos trincarem descanso o después de la entrega y montaje de productos;
Quando o produto não for montado por profissionais devidamente treinados pelo revendedor;
Cuando el producto no está instalado por profesionales capacitados por el concesionario;
When the product is not installed by professionals trained by the dealer;
3) Todo e qualquer produto com avarias deverá ser feito vistoria por parte do técnico autorizado pelo revendedor e
indústria. Em hipótese alguma será realizada a troca total do produto.
3) Cualquier producto con daños debe ser realizado por la inspección técnica por el distribuidor autorizado y la industria.
En ningún caso se llevará a cabo el intercambio del producto.
3) Any product with damage should be done by the technical inspection by authorized dealer and industry.
In no event will be held the exchange of the product.
•
•
•
•
•
•
•
•
•
•

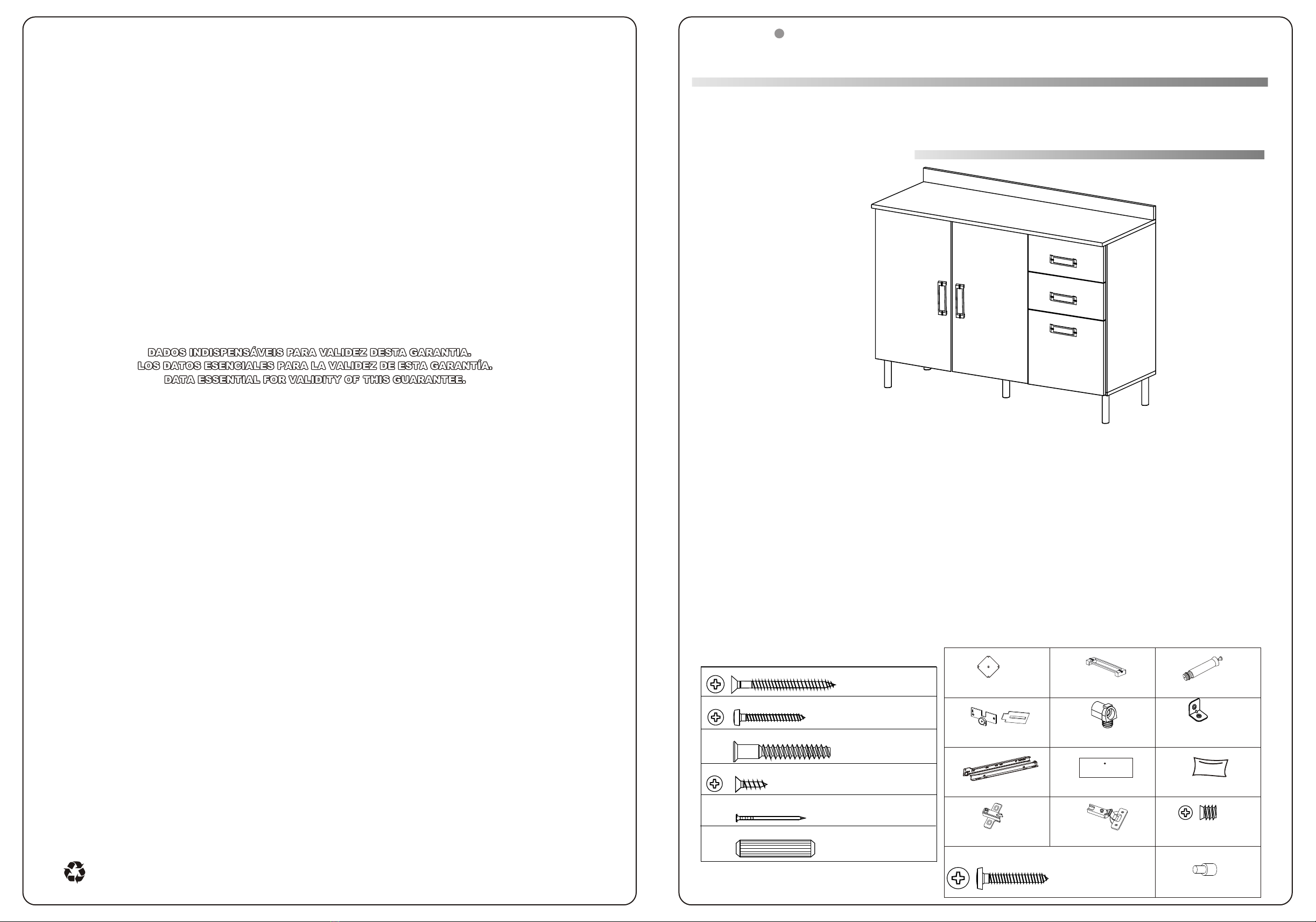

INSTRUÇÕES DE MONTAGEM
ASSEMBLING INSTRUCTIONS
INSTRUCCIONES DE MONTAJE
Suíça-Olímpia-SofiaSuíça-Olímpia-Sofia
Suíça-Olímpia-Sofia
POLIMANPOLIMAN
MóveisMóveis
Pág. 04 Pág. 01
Balcão TampoBalcão Tampo
Balcão Tampo
511.8 - Branco/Branco
536.8 - Branco/Teca/Preto
537.8 - Branco/Folhas Verde
541.8 - Branco/Cinza/Preto
535.8 - Branco/Preto
Altura / Alto / Heigth - 0,840mm
Profundidade / Profundidad / Depth - 0,390mm
Largura / Ancho / Width - 1,200mm
Peso Líquido / Peso Neto / Net Weight - 30,00Kg
Volume / Volumen - 01
511.8/535.8/536.8/537.8/541.8 15/03/2013
A - Parafuso/Tornillo/Screw - 4,5 x 40mm - 12 un.
B - Parafuso/Tornillo/Screw - 3,5 x 25mm - 13 un.
C - Parafuso / Tornillo / Screw - 7,0 x 40mm - 05 un.
D - Parafuso / Tornillo / Screw - 3,5 x 12mm - 44 un.
E - Prego / Clavo / Naill - 10 x 10 - 50 un.
F - Cavilha / Tarugo / Dowel - 6x30mm - 32 un.
T - Parafuso/Tornillo/Screw - 5,0 x 25mm
HIJ
KL M
N
Q R S
U
OP
Junção fundo/Unión fondo/
Joints - 12 un.
Puxador Verona/Manijas
Handles - 05 un Pé / Pie / Foot - 05 un
Cantoneira metálica /
Esquinera / Corner
18 x 18 - 04 un
Logo/Logo/Logo - 01 un
POLIMAN
Kit Trilho/Kit Trillo/
Raill kit 02 un
Corrediça / Rieles /
Slide - 03 un
Cola/ Cola/
Glue - 02 un
Dispositivo de montagem
trapezio 04 un
Calço/
Suporte para bisagra/
Chock 06 un Dobradiça/Bisagra/
Joints 06 un
Parafuso/Tornillo/Screw
6,0 x 10 mm - 08 un
04un Suporte de prateleira 6x8 - 02 un

Descrição peças / Descripcion piezas / Piece description
ETAPA DE PREPARAÇÃO DAS PEÇAS.
STAGE OF PREPARATION OF THE PIECES.
FASE DE PREPARACIÓN DE LAS PIEZAS.
PREPARE TODAS AS PEÇAS ANTES DE INICIAR A MONTAGEM.
PREPARE ALL THE PIECES BEFORE BEGINNING THE ASSEMBLY.
PREPARAR TODAS LAS PIEZAS ANTES DE INICIAR EL MONTAJE.
Pág. 03Pág. 02511.8/535.8/536.8/537.8/541.8 15/03/2013
0101
0202
0303
0404 0505
0707
0606
1111
0808
0808
0909
1010
1212
1313
1414 1313
1515
Característica
Nº Qtd
Dim
(mm)
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
Matéria.
Prima
BRANCO
CINZA
PRETO
BRANCO
FL. VERDES
BRANCO
PRETO
Base
Lateral esquerda
Divisão
Prateleira
Lateral direita
Tampo
Roda tampo
Fundo
Fundo
Porta
Porta menor
Frente gaveta
Lateral gaveta
Fundo gaveta
Contra fundo gaveta
BRANCO
BRANCO
BRANCO
TECA
PRETO
01
01
01
01
01
01
01
02
01
02
01
02
04
02
02
1191 x 356
0675 x 356
0675 x 356
0770 x 244
0675 x 356
1191 x 385
1191 x 060
0786 x 349
0697 x 400
0388 x 675
0393 x 296
0393 x 185
0350 x 100
0359 x 352
0334 x 090
MDP 15mm
MDP 15mm
MDP 15mm
MDP 15mm
MDP 15mm
MDP 15mm
MDP 15mm
MDP 2,5mm
MDP 2,5mm
MDP 15mm
MDP 15mm
MDP 15mm
MDP 12mm
MDP 2,5mm
MDP 12mm
PB2304
PL2179
PD2109
PD2109
PL2245
PT2400
PR2215
PF2264
PF2182
PP2346
PP2491
PG2163
PL0269
PF2284
PC4320
PB2304
PL2179
PD2109
PE2107
PL2245
PT2400
PR2515
PF2264
PF2182
PP2346
PP3161
PG2299
PL0269
PF2284
PR4320
PB2304
PL2179
PD2109
PE2107
PL2245
PT2400
PR2215
PF2264
PF2182
PP2827
PP2491
PG2163
PL0269
PF2284
PR4320
PB2304
PL2179
PD2109
PE2107
PL2245
PT2400
PR2515
PF2264
PF2182
PP3177
PP2491
PG2163
PL0269
PF2284
PR4320
PB2304
PL2179
PD2109
PE2107
PL2245
PT2400
PR2515
PF2264
PF2182
PP2346
PP2236
PG2098
PL0269
PF2284
PR4320
1Passo
Step
Paso 2Passo
Step
Paso
04x 06x
AA N D
FF
03x 03x 02x 04x
FF
0202
0101
0404
A
A
FF
0303
N
D
A
A
A
3Passo
Step
Paso 4Passo
Step
Paso
12x 40x
HHEEAA
AC N L
JDB
TU
U
U
S
S
S
S
S
F
08x 02x 05x 05x 02x 04x
08x 04x
04x 08x 02x
L
T
F
0606
0707
C
A
A
J
C
C
C
04x
EE
HH
0909
0909
1010
3,0x12 3,5x25
5,0x25 5,0x25
5Passo
Step
Paso
QQDD
RRBBII
06x 06x 24x 06x 03x
D
D
Q
Q
D
D
6Passo
Step
Paso
08x 04x
13
14
14
16
B
08x 04x
F M D BØ4,5x30
7Passo
Step
Paso
12x 12x 03x
15
DD
NN
D
D
D
D
E
06x
NDB
30x
EE
II
1616
