Polk Audio db351 User manual

db: Incredible Sound, Affordable Price
2
Getting Started
Please inspect your loudspeakers carefully. Notify your Polk Audio dealer if you notice any damage or missing items.
Keep the carton and packing material; this will do the best job of protecting your loudspeakers if they must be transported.
Safe Limits of Operation
Damage to loudspeakers can occur when an amplifier, regardless of its wattage, is made to play at higher listening levels
than it can produce at low distortion levels. This is usually beyond the “noon or 1 o’clock” position on the volume control.
Operation at this level can result in very high levels of audible distortion originating in the amplifier, which can add a harsh,
gritty sound to your listening material. Contrary to popular belief, a loudspeaker is more likely to be damaged by trying to get
too much volume from a low-powered amplifier or receiver than from a high-powered one.
Technical Assistance or Service
If, after following the hookup directions, you experience difficulty, please double-check all wire connections. Should you
isolate the problem to the loudspeaker, contact the authorized Polk Audio dealer where you made your purchase, or contact
Polk Audio Customer Service 800-377-7655 (M-F, 9-6 EST, US only) or via email [email protected]. Outside the US,
call 410-358-3600.
More detailed information—including audio how-to articles, FAQs, and online manuals—is available on our award-winning
website www.polkaudio.com/car.
Inicio
Inspeccione cuidadosamente los altavoces. Comuníquese con su distribuidor de Polk Audio si falta alguna pieza o si hay
alguna pieza dañada. Guarde la caja de cartón y el material de empaquetado; son lo mejor para proteger los altavoces
si hay que transportarlos.
Límites seguros de funcionamiento
Los altavoces se pueden dañar cuando se hace funcionar un amplificador, independientemente de su potencia en vatios, a
más volumen del que puede producir a bajos niveles de distorsión. Esto ocurre por lo general cuando el control de volumen,
visto como si fuera la manecilla que marca las horas en un reloj, se pasa de la posición de las 12 o de la 1. El funcionamiento
aeste volumen puede producir altos niveles de distorsión audible originada en el amplificador, lo cual puede agregar un
sonido discordante y arenoso a lo que se está escuchando. Al contrario de lo que se cree por lo general, es más probable
que los altavoces se dañen intentando extraer demasiado volumen de un amplificador o receptor de poca potencia que de
uno de alta potencia.
Asistencia o servicio técnico
Si después de seguir las instrucciones de conexión usted sigue teniendo dificultades, vuelva a comprobar todas las conexiones
de cables. Si logra aislar el problema en el altavoz, comuníquese con el distribuidor autorizado de Polk Audio donde compró
el altavoz o con el Servicio al Cliente de Polk Audio llamando al 800-377-7655 (de lunes a viernes de 9 a.m. a 6 p.m.,
hora estándar del Este, sólo en EE.UU.) o por correo electrónico a [email protected]. Fuera de los EE.UU., llame
al 410-358-3600.
Hay artículos sobre cómo hacer las cosas en audio, preguntas frecuentes y manuales en línea en nuestro galardonado sitio
Web www.polkaudio.com/car.
ENGLISH
ESPAÑOL

More Info @ www.polkaudio.com/car
3
Guide de démarrage
Inspectez vos haut-parleurs avec soin. Si vous constatez des dommages ou s’il manque des pièces, contactez votre
revendeur Polk Audio. Conservez la boîte et l’emballage—ils assureront la meilleure protection de vos haut-parleurs
encas de transit éventuel.
Limites d’opération
Un haut-parleur peut être endommagé lorsqu’un amplificateur, quelle que soit sa puissance, est poussé au delà de ses
limites (typiquement à la position 12h ou 13h du contrôle de volume). L’amplificateur surchargé génère alors un niveau
élevé de distorsion et le son devient rauque et éraillé. Contrairement à ce qu’on puisse penser, un haut-parleur peut-être
endommagé plus facilement par un amplificateur de faible puissance poussé au delà de ses limites que par un amplific-
ateur de haute puissance.
Service ou assistance technique
Si, après avoir suivi toutes les instructions, vous éprouvez des difficultés, vérifiez toutes vos connexions. Si vous en
concluez que le problème est relié au haut-parleur, communiquez avec votre revendeur Polk Audio ou contactez le Service
àla Clientèle de Polk Audio au 1-800-377-7655 (L-V, 9-18, HNE, Canada et É.-U. seulement). À l’extérieur des É.-U. et du
Canada, composez le 410-358-3600. Vous pouvez aussi nous contacter par courriel à l’adresse: [email protected].
Pour plus d’information—incluant des chroniques pratiques, des FAQ et des manuels d’utilisation en ligne, visitez notre
site web primé: www.polkaudio.com/car.
Erste Schritte
Inspizieren Sie bitte Ihre Lautsprecher sorgfältig. Verständigen Sie Ihren Polk Audio-Fachhändler, falls Sie Schäden oder
fehlende Teile bemerken. Behalten Sie den Karton und das Verpackungsmaterial, da diese Ihre Lautsprecher bei einem
etwaigen Transport am besten schützen.
Sichere Betriebsgrenzen
Wenn ein Verstärker, ungeachtet seiner Leistung in Watt, lautere Musik abspielt, als er bei niedriger Verzerrung produzieren
kann, kann dies die Lautsprecher beschädigen. Dies ist meist höher als die 12-oder 1-Uhr-Position des Lautstärkereglers. Bei
einem Betrieb mit dieser Lautstärke kann der Verstärker sehr hohe, hörbare Verzerrungen erzeugen, welche die Musik rau und
grob klingen lassen können. Entgegen der verbreiteten Ansicht ist es wahrscheinlicher, dass ein Lautsprecher dadurch
beschädigt wird, dass man zu viel Lautstärke aus einem schwachen Verstärker oder Receiver herausholen will, als dass man
einen zu starken verwendet.
Technischer Kundendienst und Service
Wenn Sie Probleme haben, nachdem Sie den Installationsanweisungen gefolgt sind, sollten Sie alle Kabelverbindungen
nochmals prüfen. Wenn Sie zu dem Schluss kommen, dass das Problem am Lautsprecher liegt, kontak-tieren Sie bitte
den autorisierten Polk Audio-Händler, bei dem Sie den Lautsprecher gekauft haben, oder rufen den Polk Audio-
Kundendienst unter 800-377-7655 (M-F, 9-18 Uhr US-Ostküstenzeit, nur USA) an oder senden eine E-Mail an
[email protected]. Von außerhalb der USA rufen Sie [phone] an.
Detaillierte Anweisungen, Antworten auf häufig gestellte Fragen und Online-Handbücher finden Sie auf der preisgekrönten
Website www.polkaudio.com/car.
FRANÇAIS
DEUTSCH

4db: Incredible Sound, Affordable Price
Primeiros passos
Inspecione cuidadosamente cada alto-falante. Notifique o revendedor da Polk Audio caso note algum dano ou caso
estiver faltando algum componente. Guarde a caixa e o material de embalagem, pois são mais adequados para proteger
os alto-falantes caso precisem ser transportados.
Limites seguros de operação
Osalto-falantes podem ser danificados quando um amplificador, independentemente de sua potência, for operado a níveis
dereprodução mais elevados do que consegue produzir a níveis baixos de distorção. Esta posição é geralmente após
aposição correspondente ao “meio-dia ou 1 hora” no controle de volume. A operação nesse volume pode resultar em
níveis muito elevados de distorção audível a partir do amplificador, o que pode acrescentar um som desarmonioso e
estridente ao áudio sendo reproduzido. Ao contrário do que se pensa, é mais fácil danificar um alto-falante ao tentar
maximizar o volume a partir de um amplificador ou receiver de baixa potência do que de um de alta potência.
Ajuda ou assistência técnica
Se tiver alguma dificuldade depois de seguir as orientações de instalação, verifique as conexões dos cabos. Caso consiga
isolar o problema ao alto-falante, entre em contato com o revendedor autorizado Polk Audio onde adquiriu o produto ou
com o Serviço de Atendimento ao Cliente da Polk Audio ligando para 1-800-377-7655 (de segunda a sexta-feira, das
9h00 às 18h00 do horário de Nova York—apenas nos EUA) ou por e-mail pelo endereço [email protected]. Caso
esteja em outro país, ligue para 1-410-358-3600.
Nosso website premiado contém informações mais detalhadas, incluindo artigos informativos com procedi-
mentos passo a passo, perguntas freqüentes e manuais eletrônicos. Para obter essas e outras informações
sobre áudio, visite www.polkaudio.com/car.
Per iniziare
Ispezionare i diffusori attentamente e avvisare il rivenditore Polk Audio se si rilevano componenti danneggiati
omancanti. Conservare la scatola e il materiale d'imballaggio, che serviranno a proteggere i diffusori nel modo
migliore se devono essere trasportati.
Limiti di sicurezza in relazione al funzionamento
Un diffusore può subire danni se si fa funzionare un amplificatore, indipendentemente dalla sua potenza nominale,
alivelli di ascolto più alti di quelli che può produrre a bassi livelli di distorsione; in genere ciò si verifica quando
si gira il comando del volume oltre la posizione corrispondente alle 12-13 di un orologio immaginario. In tali casi
il funzionamento può causare livelli molto alti e udibili della distorsione che si genera nell'amplificatore, e che
possono aggiungere tonalità stridenti ai suoni che si ascoltano. Al contrario di quanto si ritiene comunemente,
un diffusore ha più probabilità di subire danni se si cerca di ottenere un volume eccessivo con un amplificatore
oricevitore a bassa potenza anziché con uno ad alta potenza.
Servizio di assistenza
Se dopo aver seguito le istruzioni per il collegamento si hanno problemi, controllare di nuovo tutte le connessioni.
Una volta isolato il problema al diffusore, contattare il rivenditore Polk Audio presso cui lo si è acquistato o il centro
di assistenza Polk Audio al numero 800-377-7655 (lunedì-venerdì, dalle 09.00 alle 18.00, fuso orario EST, solo
negli Stati Uniti) o per e-mail all'indirizzo [email protected]. Fuori degli Stati Uniti chiamare il numero
001-410-358-3600.
Per ulteriori informazioni, tra cui articoli pratici sui sistemi audio, domande frequenti (FAQ) e manuali online,
visitare il nostro sito Web www.polkaudio.com/car.
PORTUGUÊS
ITALIANO

Amplifier
Bass Blocker
5
More Info @ www.polkaudio.com/car
Amplifier
Coaxial speaker
Figure 1
BASIC COAXIAL CONNECTION
Figura 1
CONEXIÓN COAXIAL BÁSICA
Figure 1
CONNEXION D’UN HAUT-
PARLEUR COAXIAL
Abbildung 1
EINFACHE KOAXIALVERBINDUNG
Figura 1
CONEXÃO COAXIAL BÁSICA
Figura 1
CONNESSIONE COASSIALE DI BASE
Figure 2
BASS BLOCKER db351 WIRING CONNECTION
Figura 2
BLOQUEADOR DE BAJOS
CONEXIÓN DE CABLEADO DEL db351
Figure 2
«BASS BLOCKER» (bloqueur de graves)
CONNEXION: db351
Abbildung 2
BASS-BLOCKIEREINHEIT
db351-VERKABELUNGSANSCHLUSS
Figura 2
BLOQUEADOR DE GRAVES CONEXÃO do db351
Figura 2
FILTRO PASSA ALTO CABLAGGIO DEL db351
Amplifier
Mid-Woofer
Tweeter
Crossover
– +
Figure 3
BASIC COMPONENT CONNECTION
INSTALLING db5251& db6501
Figura 3
CONEXIÓN DE COMPONENTES
BÁSICOS INSTALACIÓN DE
LOS MODELOS db5251 Y db6501
Figure 3
CONNEXION DES COMPOSANTS
INSTALLATION: db5251 / db6501
Abbildung 3
EINFACHE KOMPONENTENVERBINDUNG
INSTALLATION VON db5251& db6501
Figura 3
CONEXÃO BÁSICA DOS COMPONENTES
INSTALAÇÃO DO db5251 e db6501
Figura 3
CONNESSIONE COMPONENTI DI BASE
INSTALLAZIONE DEL db5251e db6501

6db: Incredible Sound, Affordable Price
Figure 4
INSTALLING db351
ROUND MODEL
Figura 4
INSTALACIÓN DEL MODELO
REDONDO db351
Figure 4
INSTALLATION: db351
MODÈLE ROND
Abbildung 4
INSTALLATION VON db691
OVALES MODELL
Figura 4
INSTALAÇÃO DO db351
MODELO REDONDO
Figura 4
INSTALLAZIONE DEL db351
MODELLO CIRCOLARE
Figure 6
INSTALLING db461, db461p, db571,
OVAL MODELS
Figura 6
INSTALACIÓN DE LOS MODELOS OVALADOS
db461, db461p Y db571
Figure 6
INSTALLATION: db461, db461p, db571,
MODÈLES OVALES
Abbildung 6
INSTALLATION VON db461, db461p, db571,
OVALE MODELLE
Figura 6
INSTALAÇÃO DOS MODELOS OVAIS
db461, db461p, db571
Figura 6
INSTALLAZIONE DEL db461, db461p, db571,
MODELLI OVALI
Figure 5
INSTALLING db401, db501, db521, db651,
db651s, db5251, db6501 ROUND MODELS
Figura 5
INSTALACIÓN DE LOS MODELOS REDONDOS db401,
db501, db521, db651, db651s, db5251 Y db6501
Figure 5
INSTALLATION: db401, db501, db521, db651,
db651s, db5251, db6501 MODÈLES RONDS
Abbildung 5
INSTALLATION VON db401, db501, db521, db651,
db651s, db5251, db6501 RUNDE MODELLE
Figura 5
INSTALAÇÃO DO db401, db501, db521, db651,
db651s, db5251, db6501 MODELOS REDONDOS
Figura 5
INSTALLAZIONE DEL db401, db501, db521, db651,
db651s, db5251, db6501 MODELLI CIRCOLARI

7
More Info @ www.polkaudio.com/car
Remove bottom mount spacer
ring before installing grille.
Quite el anillo espaciador de la montura
de abajo antes de instalar la rejilla.
Retirez la bague d'espacement conçue
pour montage en dessous du panneau
avant d'installer la grille.
Vor Installation des Grills unteren
Zwischenring entfernen.
Retire o anel espaçador de instalação
inferior antes de instalar a grade.
Rimuovere il distanziale di fissaggio
inferiore prima di installare la griglia.
Figure 7
INSTALLING db691
OVAL MODEL WITH GRILLE
Figura 7
INSTALACIÓN DEL MODELO
OVALADO db691 CON REJILLA
Figure 7
INSTALLATION: db691
MODÈLE OVALE avec grille
Abbildung 7
INSTALLATION VON db691
OVALES MODELL mit Grill
Figura 7
INSTALAÇÃO DO db691
MODELO OVAL com grade
Figura 7
INSTALLAZIONE DEL db691
MODELLO OVALE con griglia
Figure 8
INSTALLING db401, db521, db5251,
ROUND MODELS WITH GRILLE
Figura 8
INSTALACIÓN DE LOS MODELOS REDONDOS
db401, db521 Y db5251 CON REJILLA
Figure 8
INSTALLATION: db401, db521, db5251,
MODÈLES RONDS AVEC GRILLE
Abbildung 8
INSTALLATION VON db401, db521, db5251,
RUNDE MODELLE MIT GRILL
Figura 8
INSTALAÇÃO DO db401, db521, db5251,
MODELOS REDONDOS COM GRADE
Figura 8
INSTALLAZIONE DEL db401, db521, db5251
MODELLI CIRCOLARI CON GRIGLIA

db: Incredible Sound, Affordable Price
8

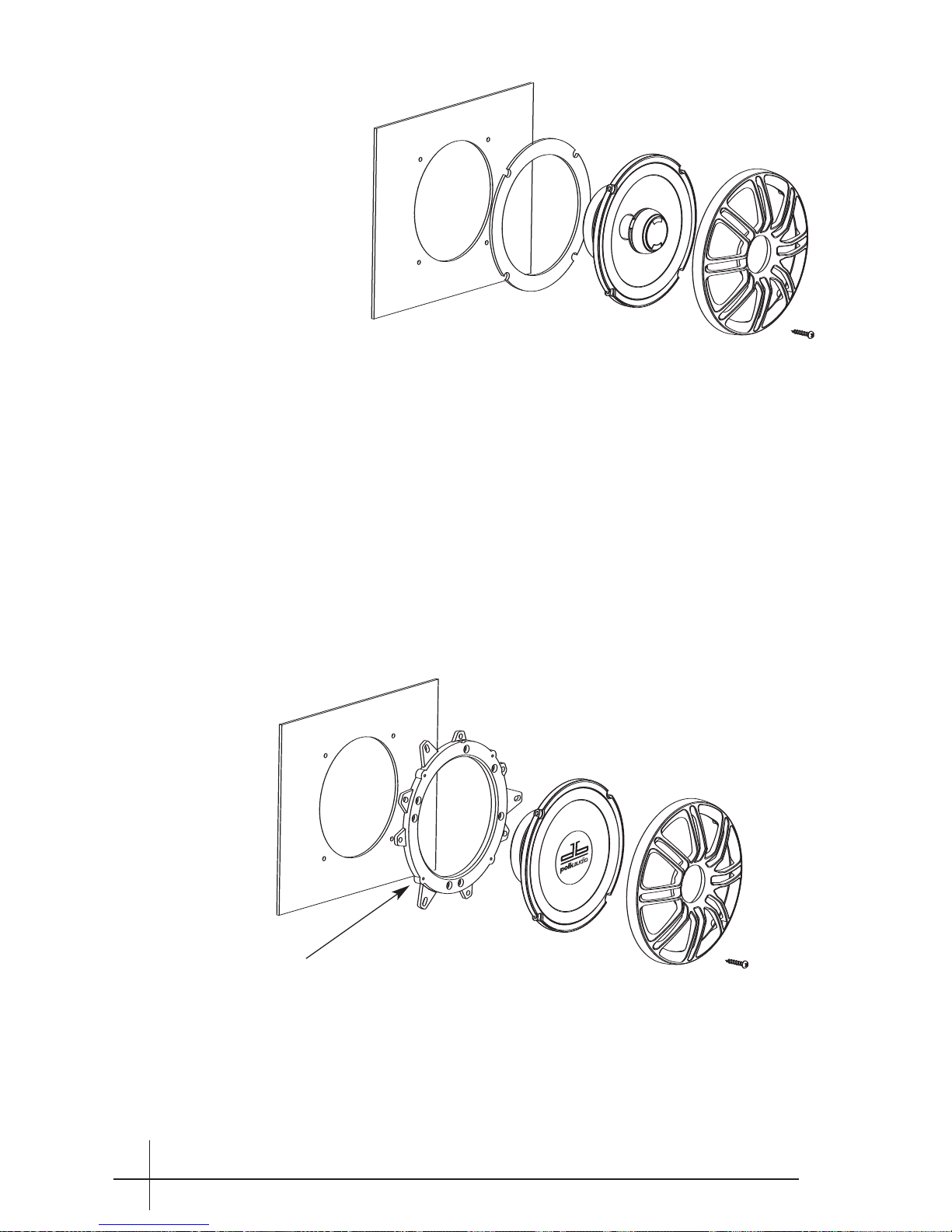

SPACER/ADAPTER BRACKET
(for db6501/db651
driver installation only)
SOPORTE ESPACIADOR/ADAPTADOR
(solamente para la instalación de
los excitadores db6501 y db651)
SUPPORT ADAPTATEUR-ESPACEUR
(pour l’installation des transducteurs
db6501/db651 seulement)
ABSTANDSRING-ADAPTER
(nur für die db6501/db651-
Treiber-Installation)
ESPAÇADOR/SUPORTE ADAPTADOR
(apenas para instalação dos modelos
db6501/db651)
STAFFA DI ADATTAMENTO/DISTANZIATRICE
(solo per l’installazione del driver
db6501/db651)
Figure 9
INSTALLING db651s, db651& db6501
WITH GASKET AND GRILLE
Figura 9
INSTALACIÓN DE LOS MODELOS db651s,
db651 Y db6501 CON JUNTA Y REJILLA
Figure 9
INSTALLATION: db651s, db651, db6501
avec JOINT D’ÉTANCHÉITÉ et GRILLE
Abbildung 9
INSTALLATION VON db651s, db651
&db6501 MIT DICHTUNG und Grill
Figura 9
INSTALAÇÃO DO db651s, db651e db6501
COM GAXETA e grade
Figura 9
INSTALLAZIONE DEL db651s, db651 e
db6501 CON GUARNIZIONE e griglia
Figure 10
INSTALLING db6501/db651 WITH GRILLE
Some applications may require using the
additional spacer/adapter bracket.
Figura 10
INSTALACIÓN DE LOS MODELOS db6501
Ydb651 CON REJILLA
Algunas aplicaciones pueden requerir el soporte espaci-
ador/adaptador adicional
Figure 10
INSTALLATION : db6501/db651 avec grille
En certains cas, un support adaptateur-espaceur
pourrait être requis.
Abbildung 10
INSTALLATION VON db6501/db651 mit Grill
In manchen Fällen muss ein zusätzlicher Abstandsring-
Adapter verwendet werden.
Figura 10
INSTALAÇÃO DO db6501/db651 com grade
Algumas aplicações podem exigir o uso de outro
espaçador/suporte adaptador.
Figura 10
INSTALLAZIONE DEL db6501/db651 con griglia
In alcuni casi può essere necessario adoperare la staffa
di adattamento/distanziatrice.

More Info @ www.polkaudio.com/car
9
Figure 11
CROSSOVER MOUNTING
Allow for ventilation clearance.
Figura 11
MONTAJE DE CROSSOVER
Deje espacio para la ventilación
Figure 11
MONTAGE DU SÉPARATEUR
Assurez un dégagement suffisant
pour la ventilation.
Abbildung 11
CROSSOVER-INSTALLATION
Lassen Sie Freiraum zur Lüftung.
Figura 11
MONTAGEM DO CROSSOVER
Deixar espaço para ventilação.
Figura 11
FISSAGGIO DEL CROSSOVER
Lasciare spazio sufficiente per
la circolazione dell’aria.
Figure 12
TWEETER ATTENUATION SWITCH
A3-position switch (-3dB, 0dB, +3dB ) allows you
to adjust tweeter level for the tonal balance that's
right for your car and system.
Figura 12
SELECTOR DE ATENUACIÓN DE TWEETER
El selector de 3 posiciones (-3dB, 0dB, +3dB ) permite ajustar
el nivel de tweeter a fin de producir el balance tonal correcto
para su automóvil y su sistema.
Figure 12
COMMUTATEUR D'ATTÉNUATION DU TWEETER
Un commutateur à trois positions (-3dB, 0dB, +3dB ) vous
permet d'ajuster le niveau du tweeter selon vos préférences
et l'acoustique de votre voiture.
Abbildung 12
HOCHTÖNERABSCHWÄCHUNGS-SCHALTER
Dieser Schalter mit 3 Positionen (-3 dB, 0 dB, +3 dB )
ermöglicht es Ihnen, den Hochtönerpegel auf den für
Ihr Auto und Ihr System richtigen Wert einzustellen.
Figura 12
CHAVE DE ATENUAÇÃO DO TWEETER
Uma chave de três posições (-3dB, 0dB, +3dB) permite
que o nível de sinal do tweeter seja ajustado para obter
oequilíbrio tonal correto para seu veículo e sistema.
Figura 12
COMANDO DI ATTENUAZIONE TWEETER
Un selettore a tre posizioni (-3 dB, 0 dB, +3 dB ) permette
di regolare il livello del tweeter per ottenere il bilanciamento
dei toni adatto all'autoveicolo e all'impianto.
Figure 13
TWEETER ATTENUATION WIRE LOOP
Cut this wire to reduce tweeter level 3dB.
Figura 13
BUCLE CONDUCTOR DE ATENUACIÓN DE TWEETER
Corte este conductor para reducir el nivel de
tweeter en 3dB.
Figure 13
BOUCLE DE FIL POUR ATTÉNUATION DU TWEETER
Coupez ce fil pour réduire le niveau du tweeter de 3dB.
Abbildung 13
HOCHTÖNERABSCHWÄCHUNGS-DRAHTSCHLAUFE
Schneiden Sie diesen Draht durch, um den Hochtönerpegel
um 3dB zu senken.
Figura 13
LOOP DE ATENUAÇÃO DO TWEETER
Corte este fio para reduzir o nível de sinal do tweeter em 3dB.
Figura 13
ANELLO CONDUTTORE DI ATTENUAZIONE TWEETER
Tagliare questo cavo per ridurre il livello del tweeter di 3dB.

10 db: Incredible Sound, Affordable Price
DB6501 & DB5251
Figure 14
Flush Mount
TWEETER MOUNTING
1. Check for proper clearance: The flush mount
kit is 7/8" (22.2mm) deep.
2.Mark the center of the spot and cut a
2"(50.8mm) diameter hole using a hole
saw, drill bit or razor knife.
3. Assemble the cup, clamp and machine
screw loosely as shown.
4. Route wires through the round opening in the
bottom of the cup.
5. Press the assembly into the 2" (50.8mm) diameter
hole until the clamp edge is below the mounting
surface, then tighten the screw. The legs of
the clamp can be bent outward by inserting
ascrewdriver through the holes in the cup
while still mounted.
6.Connect wires from the tweeter terminals of the
Crossover to the tweeter itself using the faston
connectors. Connect the red wire from the (+)
terminal of the Crossover tweeter output to
the red (+) wire from the tweeter.
7. Mount the tweeter by snapping it into the
mounting cup.
Figura 14
Montaje al ras
MONTAJE DEL TWEETER
1. Verifique que haya suficiente espacio: el juego
de montaje al ras tiene 22.2 mm (7/8 de plg.)
de profundidad.
2. Marque el punto central del área donde va a quedar
el tweeter y haga un agujero de 50.8 mm (2 plg.)
con una sierra caladora, una broca perforadora
oun cuchillo utilitario.
3. Arme la copa, la abrazadera y los tornillos para
metales sin apretarlos, tal como se muestra.
4. Encamine los cables a través de la abertura
redonda que hay en la base de la copa.
5. Presione la unidad para que entre en el agujero de
50.8 mm (2 plg.) hasta que el borde de la abrazadera
quede debajo de la superficie de montaje, luego
apriete los tornillos. Las patas de la abrazadera se
pueden doblar hacia afuera insertando un destornil-
lador a través de los agujeros de la tapa montada.
6. Conecte cables desde las terminales de tweeter
del crossover hasta el propio tweeter con conec-
tores faston. Conecte el cable rojo de la terminal
(+) de la salida de tweeter del crossover al cable
rojo (+) del tweeter.
7. Monte el tweeter haciéndolo encajar a presión
en la copa de montaje.
ESPAÑOL
FRANÇAIS
Figure 14
MONTAGE DU TWEETER—ENCASTRÉ
1. Assurez un dégagement adéquat—le kit de montage
encastré a une profondeur de 7/8" (22,2 mm).
2. Marquez le centre de l’endroit d’installation choisi
et faites un trou de 2 po (50,8 mm) de diamètre à
l’aide d’une scie-cloche, d'un foret ou d'un couteau
tout usage.
3. Assemblez la coupelle, le crampon et la vis tel
qu’indiqué—sans trop serrer.
4. Passez les fils à travers le trou rond à la base
de la coupelle.
5. Insérez l’ensemble dans le trou de 2 po jusqu'à ce
que la bordure du crampon pénètre sous la surface
de montage puis resserrez la vis. Les pattes du
crampon peuvent être repliées vers l’extérieur en
insérant un tournevis dans les trous de la coupelle
déjà en place.
6. Connectez les fils des bornes «tweeter» du sépara
teur aux fils des tweeters à l’aide des connecteurs
rapides. Assurez-vous de connecter le fil rouge
fil (+) du tweeter à la borne (+) de la sortie
«tweeter» du séparateur.
7. Montez le tweeter en l’enclenchant dans la coupelle.
ENGLISH

More Info @ www.polkaudio.com/car
11
DEUTSCH
Abbildung 14
Bündige Montage
HOCHTÖNER-MONTAGE
1. Prüfen Sie, ob genug Freiraum da ist: Der
Kit zurbündigen Montage ist 22,2 mm tief.
2. Markieren Sie den Mittelpunkt und schneiden
Sie mit einer Lochsäge, einem Bohrer oder einem
Teppichmesser ein Loch mit 50,8 mm Durchmesser.
3. Kombinieren Sie den Becher, die Klammer
und die Flachkopfschraube lose, wie in der
Abbildung gezeigt.
4. Führen Sie die Kabel durch die runde Öffnung
unten am Becher.
5. Drücken Sie die Baugruppe in das Loch mit
50,8 mm Durchmesser, bis die Kante der Klammer
sich unter der Montageebene befindet, und drehen
Sie dann die Schraube fest. Die Arme der Klammer
können nach außen gebogen werden, indem Sie
einen Schraubendreher durch die Löcher im Becher
einführen, während dieser noch montiertist.
6.Verbinden Sie die Drähte von den
Hochtöneranschlüssen am Crossover mit dem
Hochtöner selbst unter Verwendung der Faston-
Anschlüsse. Verbinden Sie den roten Draht vom
(+) Anschluss des Crossover-Hochtönerausgangs
mit dem roten (+) Draht am Hochtöner.
7. Befestigen Sie den Hochtöner, indem Sie ihn
in den Montagebecher einrasten lassen.
Figura 14
Instalação alinhada com a superfície
INSTALAÇÃO DO TWEETER
1. Verifique se há espaço adequado: O kit de
montagem embutida tem 22,2 mm (7/8 pol.)
de profundidade.
2. Marque o centro do local de instalação e corte um
orifício com diâmetro de 50,8 mm (2 pol.) usando
uma serra copo, uma broca ou um estilete.
3. Monte a base, a presilha e os parafusos sem
apertar, como ilustrado.
4. Passe os cabos através da abertura redonda
situada na parte inferior da base.
5. Pressione o conjunto no orifício de 50,8 mm
(2 pol.) de diâmetro até que a borda da presilha
esteja abaixo da superfície de montagem e, em
seguida, aperte o parafuso. Para dobrar as extremi-
dades da presilha para fora, basta inserir uma chave
de fenda através dos orifícios na base.
6. Conecte os cabos dos terminais do tweeter do
crossover ao próprio tweeter usando os conectores
faston. Conecte o cabo vermelho do terminal (+) da
saída do tweeter do crossover no cabo vermelho
(+) do tweeter.
7. Monte o tweeter encaixando-o na base de motagem.
Figura 14
Fissaggio a filo
FISSAGGIO DEL TWEETER
1. Verificare che si possa assicurare lo spazio giusto:
il kit di fissaggio a filo ha una profondità (d) di
22,2 mm.
2. Contrassegnare il centro del punto di installazione
epraticare un foro di diametro pari a 50,8 mm (2")
mediante una sega a tazza, una punta di trapano
ounrasoio.
3. Montare la cassa, la piastra di fissaggio e la vite
autofilettante senza serrare il complessivo, come
illustrato.
4. Infilare i cavi nell’apertura circolare sulla parte
inferiore della cassa.
5. Inserire il gruppo nel foro praticato finché il bordo
della piastra di fissaggio non è sotto la superficie
di fissaggio e poi serrare la vite. È possibile
piegare verso l'esterno le alette della piastra
di fissaggio inserendo un cacciavite nei fori
della cassa dopo averla collocata.
6. Collegare i cavi dai terminali del crossover per
il tweeter a quest'ultimo mediante i connettori
Faston, collegando il cavo rosso dal terminale
(+) dell'apposita uscita del crossover al cavo
rosso (+) del tweeter.
7. Inserire il tweeter nella cassa accertandosi
che si blocchi con uno scatto.
PORTUGUÊS
ITALIANO

12 db: Incredible Sound, Affordable Price
DB6501 & DB5251
Figure 15
Surface Mount
TWEETER MOUNTING
1. Using the base of the surface mount cup as
atemplate, mark the screw hole and drill them
using a 1/8" (3mm) drill bit. Drill a second hole
(for the speaker wire) using a 3/16" (5mm) drill bit.
2.Screw surface mount cup to the panel.
3. Push the tweeter wires through the open area at
the bottom of the cup and through the 3/16" (5mm)
hole in the panel.
4.Connect wires from the tweeter terminals of
the Crossover to the tweeter wires using faston
connectors. Be sure to connect the red wire
strand from the tweeter to the (+) terminal
ofthe crossover tweeter output.
5. Mount the tweeter by snapping it into the
mounting cup.
ESPAÑOL
FRANÇAIS
Figura 15
Montaje en superficie
MONTAJE DEL TWEETER
1.Usando la base de la copa de montaje en superficie
como plantilla, marque el punto en que va a
ir el agujero para el tornillo y haga el agujero con
una broca perforadora de 3 mm (1/8 de plg). Haga
un segundo agujero (para el cable del altavoz) con
una broca perforadora de 5 mm (3/16 de plg).
2.Atornille la copa de montaje en superficie al
panel interior.
3.Empuje los cables del tweeter a través del área
abierta en la base de la copa y a través del agujero
de 5 mm (3/16 de plg.) que hay en el panel.
4. Conecte cables desde las terminales de tweeter
del crossover hasta los cables del tweeter con
conectores faston. Asegúrese de conectar el cable
rojo del tweeter a la terminal (+) de la salida de
tweeter del crossover.
5. Monte el tweeter haciéndolo encajar a presión en
la copa de montaje.
Figure 15
MONTAGE DU TWEETER—EN SURFACE
1. Utilisant la base de la coupelle comme gabarit,
marquez les trous de vis puis percez le panneau
àl’aide d'une mèche de 1/8" (3 mm). Percez un
deuxième trou (pour le fil de haut-parleur)
utilisant une mèche de 3/16" (5 mm).
2. Vissez la coupelle à la surface du panneau.
3. Passez le fils du tweeter à travers le trou à la base
de la coupelle et à travers le trou de 3/16" (5 mm)
déjà percé dans le panneau.
4. Conecte cables desde las terminales de tweeter del
crossover hasta los cables del tweeter con conectores
faston. Asegúrese de conectar el cable rojo del
tweeter a la terminal (+) de la salida de tweeter
del crossover.
5.Monte el tweeter haciéndolo encajar a presión en
la copa de montaje.
ENGLISH

More Info @ www.polkaudio.com/car
13
DEUTSCH
PORTUGUÊS
ITALIANO
Abbildung 15
Oberflächenmontage
HOCHTÖNER-MONTAGE
1.Verwenden Sie die Unterseite des
Oberflächenmontagebechers als Schablone und
markieren Sie damit das Schraubenloch, das Sie
mit einem 3-mm-Bohrer bohren. Bohren Sie ein
zweites Loch (für das Lautsprecherkabel) mit
einem 5-mm-Bohrer.
2. Schrauben Sie den Oberflächenmontagebecher
an die Platte.
3. Schieben Sie die Hochtönerdrähte durch die
Öff nung an der Unterseite des Bechers und
das 5-mm-Loch in der Platte.
4.Verbinden Sie die Drähte von den
Hochtöneranschlüssen am Crossover mit den
Hochtönerdrähten unter Verwendung der Faston-
Anschlüsse. Stellen Sie sicher, dass die rote
Leitungsfaser vom Hochtöner an den (+) Anschluss
des Crossover-Hochtöner-Ausgangs
angeschlossen wird.
5. Befestigen Sie den Hochtöner, indem Sie ihn
in den Montagebecher einrasten lassen.
Figura 15
Instalação na superfície
INSTALAÇÃO DO TWEETER
1. Use a base de montagem como um modelo para
marcar o orifício do parafuso e perfure-o usando
uma broca de 3 mm (1/8 pol.). Perfure um segundo
orifício (para o cabo da caixa acústica) usando uma
broca de 5 mm (3/16 pol.).
2. Afixe com os parafusos a base de montagem em
superfície ao painel.
3. Passe os cabos do tweeter através da área aberta
no fundo da base e através do orifício de 5 mm
(3/16 pol.) no painel.
4. Conecte os cabos dos terminais do tweeter
do crossover aos cabos do tweeter usando
os conectores faston. Conecte a extremidade
do cabo vermelho do tweeter ao terminal (+)
da saída do tweeter do crossover.
5. Monte o tweeter encaixando-o na base de
montagem.
Figura 15
Fissaggio superficiale
FISSAGGIO DEL TWEETER
1. Utilizzando la base della cassa come dima,
contrassegnare la posizione del foro per la vite
epraticare il foro con una punta da trapano di
3mm (1/8"), quindi praticare un secondo foro
(per il cavo del diffusore) con una punta da
trapano di 5 mm (3/16").
2. Avvitare la cassa sul pannello.
3. Infilare i cavi del tweeter nell’apertura sul
fondo della cassa e nel foro da 5 mm praticato
nel pannello.
4. Collegare i cavi dai terminali del crossover per il
tweeter ai cavi di quest’ultimo mediante connet-
tori Faston, collegando il cavo rosso dal tweeter
all’apposito terminale (+) del crossover.
5. Inserire il tweeter nella cassa accertandosi
che si blocchi con uno scatto.

14 db: Incredible Sound, Affordable Price
db Series Full Range/Component Systems Specifications
db351 db401 db461 db461p db501 db521
Type 3 1/2" 4" 4" x 6" 4" x 6" 5" 5 1/4"
coaxial coaxial coaxial plate coaxial coaxial
................................................................................................................................................................................................................
Driver 3 1/2" 4" 4" x 6" 4" 5" 5 1/4"
complement (8.89cm) (10.2cm) (10cm x 15cm) (10.2cm) (12.7cm) (13.0cm)
mid/woofer mid/woofer mid/woofer mid/woofer mid/woofer mid/woofer
................................................................................................................................................................................................................
Tweeter 1/2" (12mm) 3/4" (19mm) 3/4" (19mm) 3/4" (19mm) 3/4" (19mm) 3/4" (19mm)
complement soft dome soft dome soft dome soft dome soft dome soft dome
tweeter tweeter tweeter tweeter tweeter tweeter
................................................................................................................................................................................................................
Mounting 3 1/8" 4" 6" x 4" 6" x 4" 4" 4 11/16"
dimensions (79.36mm) (101.6mm) (152.4mm x (152.4mm x (101.6mm) (119mm)
101.6mm) 101.6mm)
................................................................................................................................................................................................................
Mounting 1 1/2" 1 13/16" 1 15/16" 1 13/16" 1 13/16" 2 5/16"
depth (top) (38.1mm) (46.0mm) (49.2mm) (46.04mm) (46.0mm) (58.7mm)
................................................................................................................................................................................................................
Mounting 111/16" 1 15/16" 2" 2" 1 15/16" 2 7/16"
depth (bottom) (42.86mm) (49.21mm) (50.8mm) (50.8mm) (49.21mm) (61.9mm)
................................................................................................................................................................................................................
Peak 105w 135w 120w 150w 135w 135w
Power handling
................................................................................................................................................................................................................
Continuous 35w 45w 40w 50w 45w 45w
Power handling
................................................................................................................................................................................................................
Nominal 4 Ω4Ω4Ω4Ω4Ω4Ω
Impedance
................................................................................................................................................................................................................
Frequency 90-22kHz 85-22kHz 75-22kHz 71-22kHz 65-22kHz 60-22kHz
response
................................................................................................................................................................................................................
Grille height n/a 3/4" n/a n/a n/a 1"
(6.35mm) (25.4mm)
................................................................................................................................................................................................................
Sensitivity 91dB 91dB 91dB 91dB 93dB 93dB
................................................................................................................................................................................................................
ENGLISH

More Info @ www.polkaudio.com/car
15
db Series Full Range/Component Systems Specifications
db571 db651 db651s db691 db5251 db6501 db1001
5" x 7" 6 1/2" 6 1/2" 6" x 9" 5 1/4" 6 1/2" 1"
coaxial coaxial slim mount three way component component tweeter
coaxial system system
................................................................................................................................................................................................................
5"x7” 6 1/2" 6 1/2" 6" x 9" 5 1/4" 6 1/2" n/a
(12.7cm x (16.0cm) (16.0cm) (15cm x 22.9cm) (13.0cm) (16.0cm) mid/woofer
17.8cm) mid/woofer mid/woofer mid/woofer mid/woofer mid/woofer
mid/woofer
................................................................................................................................................................................................................
3/4" (19mm) 3/4" (19mm) 3/4" (19mm) 1" (25.4mm) 1" (25.4mm) 1" (25.4mm) 1" (25.4mm)
soft dome soft dome soft dome soft dome soft dome soft dome soft dome
tweeter tweeter tweeter tweeter tweeter tweeter tweeter
3/4" (19mm)
soft dome tweeter
................................................................................................................................................................................................................
71/8" x 4 15/16" 5" 5" 8 1/2" x 5 3/4" 4 11/16" 5" 2 1/16"
(181mm x (127mm) (127mm) (215.9mm x (119mm) (127mm) (52.39mm)
125.4mm) 146mm) mounting cup
................................................................................................................................................................................................................
23/16" 2" 2" 3 3/16" 2 5/16" 2" 1 3/16"
(55.6mm) (50.8mm) (50.8mm) (81.0mm) (58.7mm) (50.8mm) (30.2mm)
................................................................................................................................................................................................................
25/8" 2 5/16" 2 5/16" 3 3/4" 2 7/16" 2 5/16" 1 1/32"
(66.7mm) (58.74mm) (58.7mm) (95.2mm) (61.9mm) (58.7mm) (26.2mm)
................................................................................................................................................................................................................
180w 180w 165w 300w 250w 300w 180w
................................................................................................................................................................................................................
60w 60w 55w 100w 100w 100w 60w
................................................................................................................................................................................................................
4Ω4Ω4Ω4Ω4Ω4Ω4Ω
................................................................................................................................................................................................................
52-22kHz 35-22kHz 50-22kHz 35-22kHz 53-23kHz 35-23kHz 4kHz-23kHz
................................................................................................................................................................................................................
n/a 1 1/8" 1 1/8" 1 1/4" 1" 1 1/8" n/a
(28.58mm) (28.58mm) (31.75mm) (25.4mm) (28.58mm)
................................................................................................................................................................................................................
93dB 92dB 92dB 93dB 93dB 92dB 92dB
......................................................................................................................................................................................

db: Incredible Sound, Affordable Price
16
Especificaciones de los modelos de la serie de gama completa de frecuencias
db351 db401 db461 db461p db501 db521
Tipo 3 1/2" 4" 4" x 6" 4" x 6" 5" 5 1/4"
coaxial coaxial coaxial placa coaxial coaxial
................................................................................................................................................................................................................
Dotación 3 1/2" 4" 4" x 6" 4" 5" 5 1/4"
de excitadores (8.89cm) (10.2cm) (10cm x 15cm) (10.2cm) (12.7cm) (13.0cm)
woofer y woofer y woofer y woofer y woofer y woofer y
frecuencias frecuencias frecuencias frecuencias frecuencias frecuencias
medias medias medias medias medias medias
................................................................................................................................................................................................................
Dotación 1/2" (12mm) 3/4" (19mm) 3/4" (19mm) 3/4" (19mm) 3/4" (19mm) 3/4" (19mm)
de tweeters tweeter de tweeter de tweeter de tweeter de tweeter de tweeter de
domo blando domo blando domo blando domo blando domo blando domo blando
................................................................................................................................................................................................................
Dimensiones 3 1/8" 4" 6" x 4" 6" x 4" 4" 4 11/16"
de montaje (79.36mm) (101.6mm) (152.4mm x (152.4mm x (101.6mm) (119mm)
101.6mm) 101.6mm)
................................................................................................................................................................................................................
Profundidad de 11/2" 1 13/16" 1 15/16" 1 13/16" 1 13/16" 2 5/16"
montaje (arriba) (38.1mm) (46.0mm) (49.2mm) (46.04mm) (46.0mm) (58.7mm)
................................................................................................................................................................................................................
Profundidad de 111/16" 1 15/16" 2" 2" 1 15/16" 2 7/16"
montaje (abajo) (42.86mm) (49.21mm) (50.8mm) (50.8mm) (49.21mm) (61.9mm)
................................................................................................................................................................................................................
Administración de 105w 135w 120w 150w 135w 135w
potencia máxima
................................................................................................................................................................................................................
Administración de 35w 45w 40w 50w 45w 45w
potencia continua
................................................................................................................................................................................................................
Impedancia 4 Ω4Ω4Ω4Ω4Ω4Ω
nominal
................................................................................................................................................................................................................
Respuesta de 90-22kHz 85-22kHz 75-22kHz 71-22kHz 65-22kHz 60-22kHz
frecuencias
................................................................................................................................................................................................................
Altura de n/a 3/4" n/a n/a n/a 1"
la rejilla (6.35mm) (25.4mm)
................................................................................................................................................................................................................
Sensibilidad 91dB 91dB 91dB 91dB 93dB 93dB
................................................................................................................................................................................................................
ESPAÑOL

More Info @ www.polkaudio.com/car
17
Especificaciones de sistemas de componentes de los modelos de la serie db
db571 db651 db651s db691 db5251 db6501 db1001
5"x7" 6 1/2" 6 1/2" 6" x 9" 5 1/4" 6 1/2" 1"
coaxial coaxial de tres canales sistema de sistema de tweeter
montaje delgado componentes componentes
................................................................................................................................................................................................................
5" x 7” 6 1/2" 6 1/2" 6" x 9" 5 1/4" 6 1/2" n/a
(12.7cm x 17.8cm) (16.0cm) (16.0cm) (15cm x 22.9cm) (13.0cm) (16.0cm) woofer y
woofer y woofer y woofer y woofer y woofer y woofer y frecuencias
frecuencias frecuencias frecuencias frecuencias frecuencias frecuencias medias
medias medias medias medias medias medias
................................................................................................................................................................................................................
3/4" (19mm) 3/4" (19mm) 3/4" (19mm) 1" (25.4mm) 1" (25.4mm) 1" (25.4mm) 1" (25.4mm)
tweeter de tweeter de tweeter de tweeter de tweeter de tweeter de tweeter de
domo blando domo blando domo blando domo blando domo blando domo blando domo blando
3/4" (19mm)
tweeter de
domo blando
................................................................................................................................................................................................................
71/8" x 4 15/16" 5" 5" 8 1/2" x 5 3/4" 4 11/16" 5" 2 1/16"
(181mm x (127mm) (127mm) (215.9mm x (119mm) (127mm) (52.39mm)
125.4mm) 146mm) copa de
montaje
................................................................................................................................................................................................................
23/16" 2" 2" 3 3/16" 2 5/16" 2" 1 3/16"
(55.6mm) (50.8mm) (50.8mm) (81.0mm) (58.7mm) (50.8mm) (30.2mm)
................................................................................................................................................................................................................
25/8" 2 5/16" 2 5/16" 3 3/4" 2 7/16" 2 5/16" 1 1/32"
(66.7mm) (58.74mm) (58.7mm) (95.2mm) (61.9mm) (58.7mm) (26.2mm)
................................................................................................................................................................................................................
180w 180w 165w 300w 250w 300w 180w
................................................................................................................................................................................................................
60w 60w 55w 100w 100w 100w 60w
................................................................................................................................................................................................................
4Ω4Ω4Ω4Ω4Ω4Ω4Ω
................................................................................................................................................................................................................
52-22kHz 35-22kHz 50-22kHz 35-22kHz 53-23kHz 35-23kHz 4kHz-23kHz
................................................................................................................................................................................................................
n/a 1 1/8" 1 1/8" 1 1/4" 1" 1 1/8" n/a
(28.58mm) (28.58mm) (31.75mm) (25.4mm) (28.58mm)
................................................................................................................................................................................................................
93dB 92dB 92dB 93dB 93dB 92dB 92dB
................................................................................................................................................................................................................

db: Incredible Sound, Affordable Price
18
Série db à gamme intégrale—Fiche technique
db351 db401 db461 db461p db501 db521
Type 3 1/2" 4" 4" x 6" 4" x 6" 5" 5 1/4"
coaxial coaxial coaxial plateau coaxial coaxial
................................................................................................................................................................................................................
Transducteurs 3 1/2" 4" 4" x 6" 4" 5" 5 1/4"
(8.89cm) (10.2cm) (10cm x 15cm) (10.2cm) (12.7cm) (13.0cm)
méd/woofer méd/woofer méd/woofer méd/woofer méd/woofer méd/woofer
................................................................................................................................................................................................................
Tweeter 1/2" (12mm) 3/4" (19mm) 3/4" (19mm) 3/4" (19mm) 3/4" (19mm) 3/4" (19mm)
complement tweeter à tweeter à tweeter à tweeter à tweeter à tweeter à
dôme souple dôme souple dôme souple dôme souple dôme souple dôme souple
................................................................................................................................................................................................................
Dimensions 3 1/8" 4" 6" x 4" 6" x 4" 4" 4 11/16"
de montage (79.36mm) (101.6mm) (152.4mm x (152.4mm x (101.6mm) (119mm)
101.6mm) 101.6mm)
................................................................................................................................................................................................................
Profondeur de 1 1/2" 1 13/16" 1 15/16" 1 13/16" 1 13/16" 2 5/16"
montage (dessus) (38.1mm) (46.0mm) (49.2mm) (46.04mm) (46.0mm) (58.7mm)
................................................................................................................................................................................................................
Profondeur de 111/16" 115/16" 2" 2" 115/16" 27/16"
montage (dessous) (42.86mm) (49.21mm) (50.8mm) (50.8mm) (49.21mm) (61.9mm)
................................................................................................................................................................................................................
Capacité de 105w 135w 120w 150w 135w 135w
puissance (crête)
................................................................................................................................................................................................................
Capacité de 35w 45w 40w 50w 45w 45w
puissance (continue)
................................................................................................................................................................................................................
Impédance 4Ω4Ω4Ω4Ω4Ω4Ω
nominale
................................................................................................................................................................................................................
Réponse en 90-22kHz 85-22kHz 75-22kHz 71-22kHz 65-22kHz 60-22kHz
fréquences
................................................................................................................................................................................................................
Hauteur de n/a 3/4" n/a n/a n/a 1"
la grille (6.35mm) (25.4mm)
................................................................................................................................................................................................................
Sensibilité 91dB 91dB 91dB 91dB 93dB 93dB
................................................................................................................................................................................................................
FRANÇAIS

More Info @ www.polkaudio.com/car
19
Systèmes-composants de la Série db—Fiche technique
db571 db651 db651s db691 db5251 db6501 db1001
5"x7" 6 1/2" 6 1/2" 6" x 9" 5 1/4" 6 1/2" 1"
coaxial coaxial coaxial à 3 voies système- système- tweeter
profil ultra-mince composants composants
................................................................................................................................................................................................................
5" x 7” 6 1/2" 6 1/2" 6" x 9" 5 1/4" 6 1/2" n/a
(12.7cm x (16.0cm) (16.0cm) (15cm x 22.9cm) (13.0cm) (16.0cm) méd/woofer
17.8cm) méd/woofer méd/woofer méd/woofer méd/woofer méd/woofer
méd/woofer
................................................................................................................................................................................................................
3/4" (19mm) 3/4" (19mm) 3/4" (19mm) 1" (25.4mm) 1" (25.4mm) 1" (25.4mm) 1" (25.4mm)
tweeter à tweeter à tweeter à tweeter à tweeter à tweeter à tweeter à
dôme souple dôme souple dôme souple dôme souple dôme souple dôme souple dôme souple
3/4" (19mm)
tweeter à
dôme souple
................................................................................................................................................................................................................
71/8" x 4 15/16" 5" 5" 8 1/2" x 5 3/4" 4 11/16" 5" 2 1/16"
(181mm x (127mm) (127mm) (215.9mm x (119mm) (127mm) (52.39mm)
125.4mm) 146mm) coupelle
de montage
................................................................................................................................................................................................................
23/16" 2" 2" 33/16" 25/16" 2" 13/16"
(55.6mm) (50.8mm) (50.8mm) (81.0mm) (58.7mm) (50.8mm) (30.2mm)
................................................................................................................................................................................................................
25/8" 25/16" 25/16" 33/4" 27/16" 25/16" 11/32"
(66.7mm) (58.74mm) (58.7mm) (95.2mm) (61.9mm) (58.7mm) (26.2mm)
................................................................................................................................................................................................................
180w 180w 165w 300w 250w 300w 180w
................................................................................................................................................................................................................
60w 60w 55w 100w 100w 100w 60w
................................................................................................................................................................................................................
4Ω4Ω4Ω4Ω4Ω4Ω4Ω
................................................................................................................................................................................................................
52-22kHz 35-22kHz 50-22kHz 35-22kHz 53-23kHz 35-23kHz 4kHz-23kHz
................................................................................................................................................................................................................
n/a 11/8" 11/8" 11/4" 1" 1 1/8" n/a
(28.58mm) (28.58mm) (31.75mm) (25.4mm) (28.58mm)
................................................................................................................................................................................................................
93dB 92dB 92dB 93dB 93dB 92dB 92dB
......................................................................................................................................................................................

20 db: Incredible Sound, Affordable Price
DEUTSCH
db-Serie: Vollbereichs-Spezifikationen
db351 db401 db461 db461p db501 db521
Typ 3 1/2" 4" 4" x 6" 4" x 6" 5" 5 1/4"
koaxial koaxial koaxial platte koaxial koaxial
................................................................................................................................................................................................................
Treiberbaugruppe 3 1/2" 4" 4" x 6" 4" 5" 5 1/4"
(8.89cm) (10.2cm) (10cm x 15cm) (10.2cm) (12.7cm) (13.0cm)
mitteltieftöner mitteltieftöner mitteltieftöner mitteltieftöner mitteltieftöner mitteltieftöner
................................................................................................................................................................................................................
Hochtöner- 1/2" (12mm) 3/4" (19mm) 3/4" (19mm) 3/4" (19mm) 3/4" (19mm) 3/4" (19mm)
baugruppe weichkalotten- weichkalotten- weichkalotten- weichkalotten- weichkalotten- weichkalotten-
hochtöner hochtöner hochtöner hochtöner hochtöner hochtöner
................................................................................................................................................................................................................
Montageab- 3 1/8" 4" 6" x 4" 6" x 4" 4" 4 11/16"
messungen (79.36mm) (101.6mm) (152.4mm x (152.4mm x (101.6mm) (119mm)
101.6mm) 101.6mm)
................................................................................................................................................................................................................
Befestigung- 11/2" 113/16" 115/16" 113/16" 113/16" 25/16"
stiefe (oben) (38.1mm) (46.0mm) (49.2mm) (46.04mm) (46.0mm) (58.7mm)
................................................................................................................................................................................................................
Befestigung- 111/16" 115/16" 2" 2" 115/16" 27/16"
stiefe (unten) (42.86mm) (49.21mm) (50.8mm) (50.8mm) (49.21mm) (61.9mm)
................................................................................................................................................................................................................
Spitzenbelast- 105w 135w 120w 150w 135w 135w
barkeit
................................................................................................................................................................................................................
Dauerbelast- 35w 45w 40w 50w 45w 45w
barkeit
................................................................................................................................................................................................................
Nennimpedanz 4Ω4Ω4Ω4Ω4Ω4Ω
................................................................................................................................................................................................................
Frequenzgang 90-22kHz 85-22kHz 75-22kHz 71-22kHz 65-22kHz 60-22kHz
................................................................................................................................................................................................................
Grillhöhe n/a 3/4" n/a n/a n/a 1"
(6.35mm) (25.4mm)
................................................................................................................................................................................................................
Empfindlichkeit 91dB 91dB 91dB 91dB 93dB 93dB
................................................................................................................................................................................................................
