Polk Audio DXi460 User manual

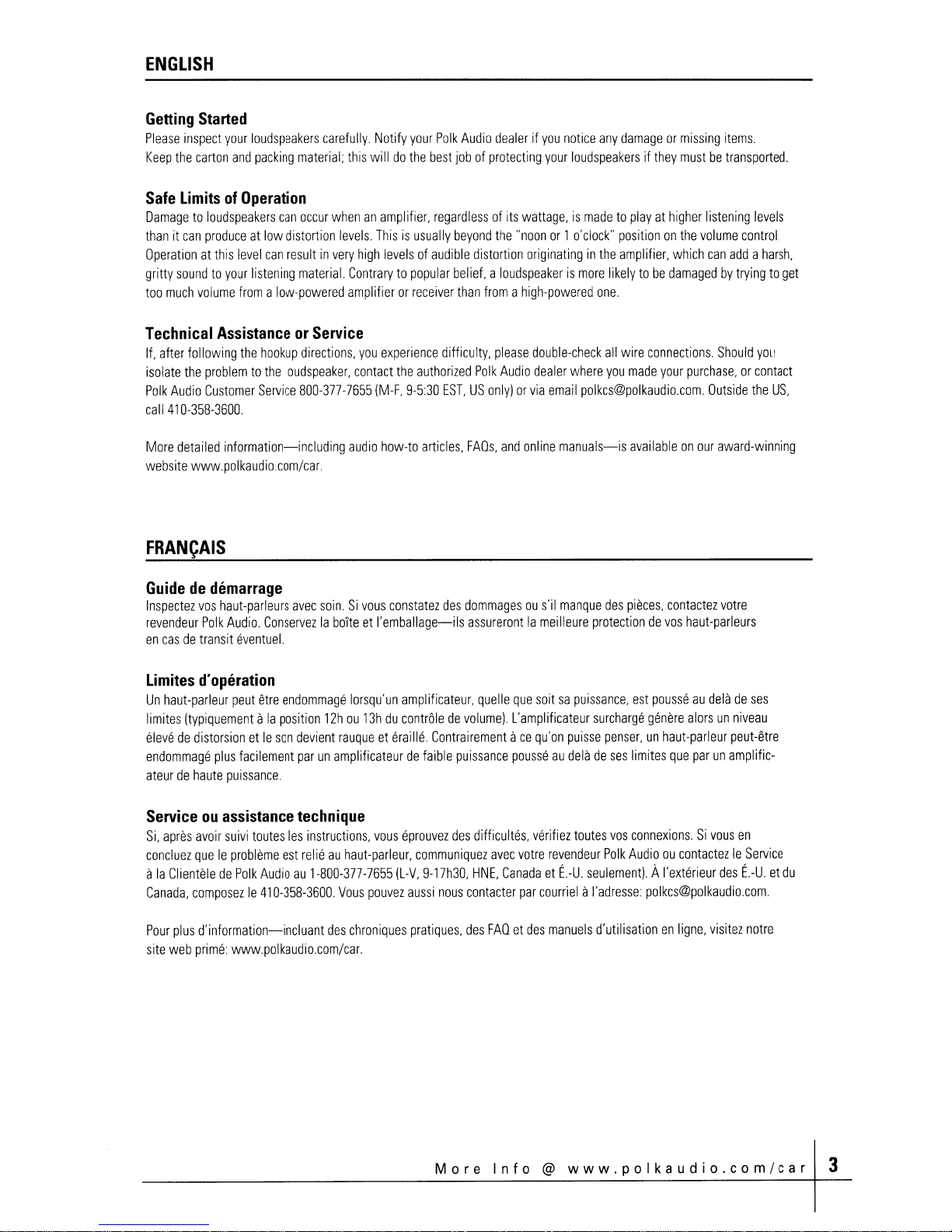

ENGLISH
Getting Started
Please inspect your loudspeakers carefully. Notify your Polk Audio dealer if you notice any damage or missing items.
Keep the carton and packing material; this will do the best job of protecting your loudspeakers if they must be transported.
Safe Limits of Operation
Damage to loudspeakers can occur when an amplifier, regardless of its wattage, is made to play at higher listening levels
than it can produce at low distortion levels. This is usually beyond the "noon or 1 o'clock" position on the volume control.
Operation at this level can result in very high levels of audible distortion originating in the amplifier, which can add a harsh,
gritty sound to your listening material. Contrary to popular belief, a loudspeaker is more likely to be damaged by trying to get
too much volume from a low-powered amplifier or receiver than from a high-powered one.
Technical Assistance or Service
If, after following the hookup directions, you experience difficulty, please double-check all wire connections Should yOLi
isolate the problem to the loudspeaker, contact the authorized Polk Audio dealer where you made your purchase, or contact
Polk Audio Customer Service 800-377-7655 (M-F, 9-5:30 EST, US only) or via email [email protected]. Outside the US,
call 410-358-3600.
More detailed information-including audio how-to articles, FAQs, and online manuals-is available on our award-winning
website www.polkaudiocom/car.
FRANCAIS
Guide de demarrage
Inspectez vas haut-parleurs avec soin. Si vous constatez des dommages au s'il manque des pieces, contactez votre
revendeur Polk Audio. Conservez la boite et I'emballage-ils assureront la meilleure protection de vos haut-parleurs
en cas de transit eventuel.
Limites d'operation
Un haut-parleur peut etre endommage lorsqu'un amplificateur, quelle que soit sa puissance, est pousse au dela de ses
limites (typiquement a la position 12h ou 13h du controle de volumel. L'amplificateur surcharge genere alors un niveau
eleve de distorsion et Ie son devient rauque et eraille. Contrairement a ce qu'on puisse penser, un haut-parleur peut-etre
endommage plus facilement par un amplificateur de faible puissance pousse au dela de ses limites que par un amplific-
ateur de haute puissance.
Service ou assistance technique
Si, apres avoir suivi toutes les instructions, vous eprouvez des difficultes, verifiez toutes vas connexions. Si vous en
concluez que Ie probleme est relie au haut-parleur, communiquez avec votre revendeur Polk Audio au contactez Ie Service
a la Clientele de Polk Audio au 1-800-377-7655 (L-V, 9-17h30, HNE, Canada et E. -U. seulement). A I' exterieur des E.-U. et du
Canada, composez Ie 410-358-3600. Vous pouvez aussi nous contacter par courriel a I'adresse: [email protected].
Pour plus d'information-incluant des chroniques pratiques, des FAQ et des manuels d'utilisation en ligne, visitez notre
site web prime: www.polkaudio.com/car.
More Info @ www.polka"dlo.com/cH ~

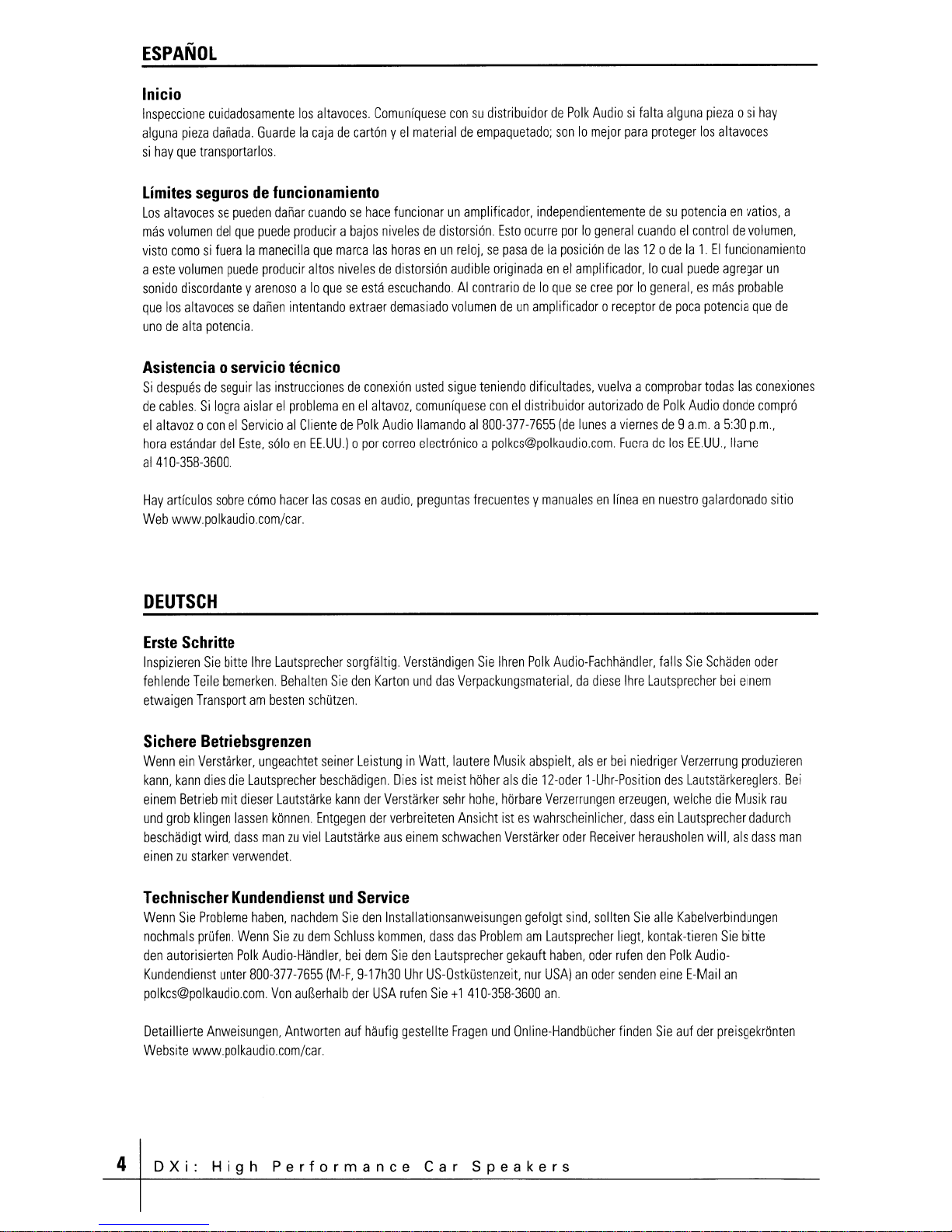

ESPANOL
Inicio
Inspeccione cuidadosamente los altavoces. Comuniquese con su distribuidor de Polk Audio si falta alguna pieza 0 si hay
alguna pieza dafiada. Guarde la caja de carton y el material de empaquetado; son 10 mejor para proteger los altavoces
si hay que transportarlos.
limites seguros de funcionamiento
Los altavoces se pueden dafiar cuando se hace funcionar un amplificador, independientemente de su potencia en vatios, a
mas volumen del que puede producir a bajos niveles de distorsion. Esto ocurre por 10 general cuando el control de volumen,
visto como si fuera la manecilla que marca las horas en un reloj. se pasa de la posicion de las 12 0 de la 1. EI funcionamiento
a este volumen puede producir altos niveles de distorsion audible originada en el amplificador, 10 cual puede agregar un
sonido discordante y arenoso a 10 que se esta escuchando. AI contrario de 10 que se cree por 10 general, es mas probable
que los altavoces se dafien intentando extraer demasiado volumen de un amplificador 0 receptor de poca potencia que de
uno de alta potencia.
Asistencia 0 servicio tecnico
Si despues de seguir las instrucciones de conexi on usted sigue teniendo dificultades, vuelva a comprobar todas las conexiones
de cables. Si logra aislar el problema en el altavoz, comuniquese con el distribuidor autorizado de Polk Audio donde compro
el altavoz 0 con el Servicio al Cliente de Polk Audio Ilamando aI800-377-7655 (de lunes a viernes de 9 a.m. a 5:30 pm,
hora estandar del Este, solo en EEUUl 0 por correo electronico a [email protected]. Fuera de los EEUU, lIame
al 410-358-3600.
Hay artfculos sobre como hacer las cosas en audio, preguntas frecuentes y manuales en linea en nuestro galardonado sitio
Web www.polkaudio.com/car.
DEUTSCH
Erste Schritte
Inspizieren Sie bitte Ihre Lautsprecher sorgfaltig. Verstandigen Sie Ihren Polk Audio-Fachhandler, falls Sie Schaden oder
fehlende Teile bemerken. Behalten Sie den Karton und das Verpackungsmaterial, da diese Ihre Lautsprecher bei einem
etwaigen Transport am besten schutzen.
Sichere Betriebsgrenzen
Wenn ein Verstarker, ungeachtet seiner Leistung in Watt. lautere Musik abspielt. als er bei niedriger Verzerrung produzieren
kann, kann dies die Lautsprecher beschadigen. Dies ist meist hdher als die 12-oder 1-Uhr-Position des Lautstarkereglers. Bei
einem Betrieb mit dieser Lautstarke kann der Verstarker sehr hohe, hdrbare Verzerrungen erzeugen, welche die Musik rau
und grob klingen lassen kdnnen. Entgegen der verbreiteten Ansicht ist es wahrscheinlicher, dass ein Lautsprecher dadurch
beschadigt wird, dass man zu viel Lautstarke aus einem schwachen Verstarker oder Receiver herausholen will, als dass man
einen zu starken verwendet.
Technischer Kundendienst und Service
Wenn Sie Probleme haben, nachdem Sie den Installationsanweisungen gefolgt sind, sollten Sie aile Kabelverbindungen
nochmals prOfen. Wenn Sie zu dem Schluss kommen, dass das Problem am Lautsprecher liegt. kontak-tieren Sie bitte
den autorisierten Polk Audio-Handler, bei dem Sie den Lautsprecher gekauft haben, oder rufen den Polk Audio-
Kundendienst unter 800-377-7655 (M-F, 9-17h30 Uhr US-OstkOstenzeit. nur USA) an oder send en eine E-Mail an
polkcs@polkaudiocom Von au~erhalb der USA rufen Sie [phone] an.
Detaillierte Anweisungen, Antworten auf haufig gestellte Fragen und Online-HandbOcher finden Sie auf der preisgekrdnten
Website www.polkaudiocom/car.
~ DX;: H;gh Performance Cae Speake"

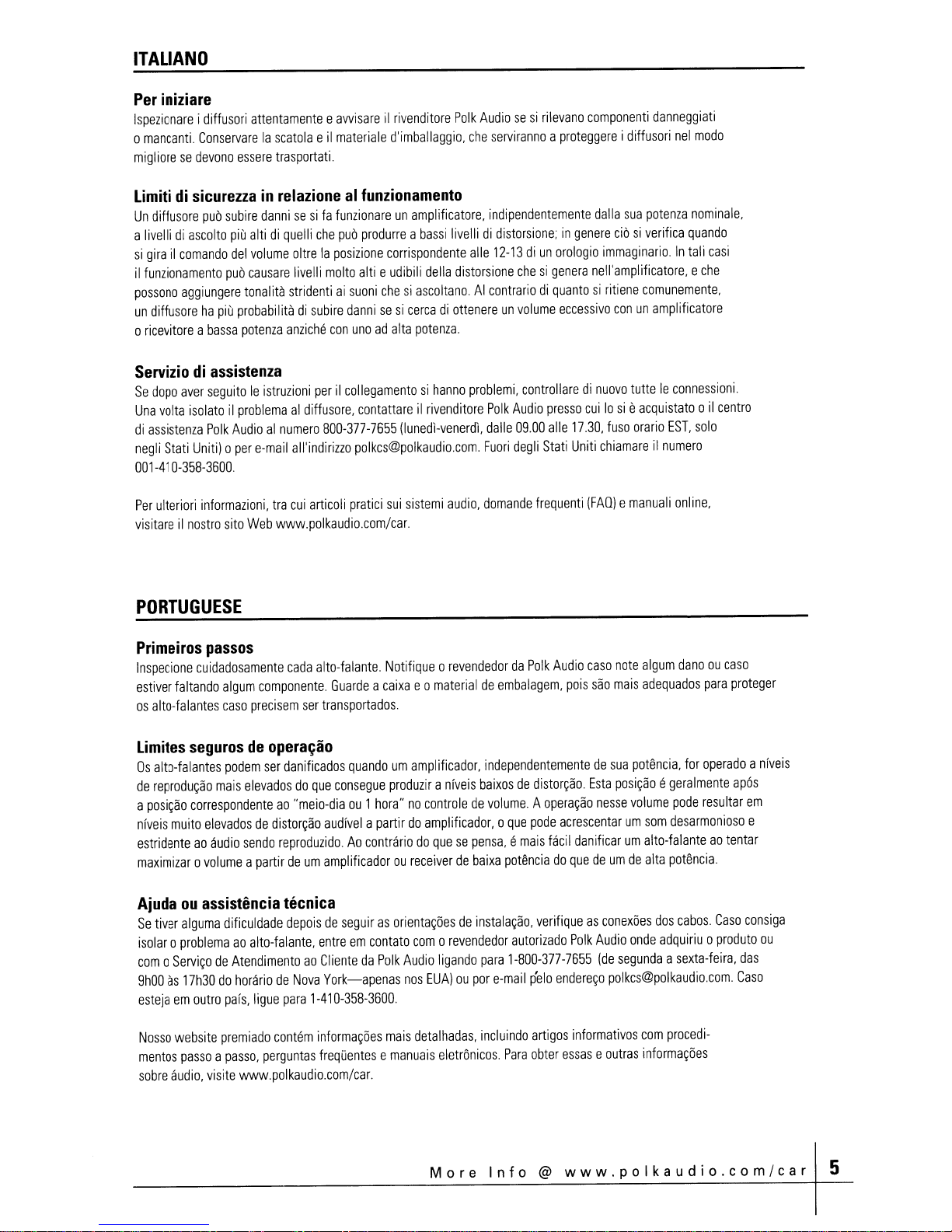

ITALIANO
Per iniziare
Ispezionare i diffusori attentamente e avvisare il rivenditore Polk Audio se si rilevano componenti danneggiati
o mancanti. Conservare la scatola e il materia Ie d'imballaggio, che serviranno a proteggere i diffusori nel modo
migliore se devono essere trasportati.
Limiti di sicurezza in relazione al funzionamento
Un diffusore pUb subire danni se si fa funzionare un amplificatore, indipendentemente dalla sua potenza nominale,
a livelli di ascolto pili alti di quelli che pUb produrre a bassi livelli di distorsione; in genere cia si verifica quando
si gira il comando del volume oltre la posizione corrispondente aile 12-13 di un orologio immaginario In tali casi
il funzionamento pUb causare livelli molto alti e udibili della distorsione che si genera nell'amplificatore, e che
possono aggiungere tonal ita stridenti ai suoni che si ascoltano AI contrario di quanto si ritiene comunemente,
un diffusore ha pili probabilita di subire danni se si cerca di ottenere un volume eccessivo con un amplificatore
o ricevitore a bassa potenza anziche con uno ad alta potenza.
Servizio di assistenza
Se dopo aver seguito Ie istruzioni per il collegamento si hanno problemi, controllare di nuovo tutte Ie connessioni.
Una volta isolato il problema al diffusore, contattare il rivenditore Polk Audio pres so cui 10 si e acquistato 0 il centro
di assistenza Polk Audio al numero 800-377-7655 (Iunedi-venerdl, dalle 09.00 aile 17.30, fuso orario EST, solo
negli Stati Uniti) 0 per e-mail [email protected]. Fuori degli Stati Uniti chiamare il numero
001-410-358-3600.
Per ulteriori informazioni, tra cui articoli pratici sui sistemi audio, domande frequenti (FAD) e manuali online,
visitare il nostro sito Web www.polkaudio.com/car.
PORTUGUESE
Primeiros passos
Inspecione cuidadosamente cada alto-falante. Notifique 0 revendedor da Polk Audio caso note algum dana ou caso
estiver faltando a/gum componente. Guarde a caixa e0 material de embalagem, pois sao mais adequados para proteger
os alto-falantes caso precisem ser transportados
Limites seguros de opera~ao
Os alto-falantes podem ser danificados quando um amplificador, independentemente de sua potencia, for operado a nfveis
de reprodu~ao mais elevados do que consegue produzir a nfveis baixos de distor~ao. Esta posi~ao e geralmente ap6s
a posi~ao correspondente ao "meio-dia ou 1 hora" no controle de volume. A operacao nesse volume pode resultar em
niveis muito elevados de distor~ao audivel a partir do amplificador, 0 que pode acrescentar um som desarmonioso e
estridente ao audio sendo reproduzido. Ao contrario do que se pens a, e mais facil danificar um alto-falante ao tentar
maximizar 0 volume a partir de um amplificador ou receiver de baixa potencia do que de um de alta potencia
Ajuda ou assistencia tecnica
Se tiver alguma dificuldade depois de seguir as orienta~6es de instala~ao, verifique as conex6es dos cabos. Caso consiga
iso/ar 0 problema ao alto-falante, entre em contato com 0 revendedor autorizado Polk Audio onde adquiriu 0 produto ou
com 0 Servi~o de Atendimento ao Cliente da Polk Audio ligando para 1-800-377-7655 (de segunda a sexta-feira, das
9hOO as 17h30 do horario de Nova York-apenas nos EUA) ou por e-mail [email protected]. Caso
esteja em outro pais, ligue para 1-410-358-3600.
Nosso website premiado contem informa~6es mais detalhadas, incluindo artigos informativos com procedi-
mentos passo a passo, perguntas frequentes e manuais eletr6nicos. Para obter essas e outras informac6es
sobre audio, vi site www.polkaudio.com/car.
More Info @ www.polkaudio.com/car ~

Figure 1
BASIC COAXIAL CONNECTION
Figure 1
CONNEXION o'UN HAUT-PARLEUR COAXIAL
Figura 1
CONEXION COAXIAL BAslCA
Abbildung 1
EINFACHE KOAXIALVERBINoUNG
Figura 1
CONNESSIONE COASSIALE 01 BASE
Figura 1
CONEXAO COAXIAL BAslCA
Amplifier
Coaxial Speaker
Figure 2
BASS BLOCKER DXi350 WIRING CONNECTION
Amplifier
!
Bass Blocker
Figure 2
«(BASS BLOCKER» IBLOQUEUR DE GRAVES)
CONNEXION: oXi350
Figura 2
BLOQUEADOR DE BAJOS
CONEXION DE CABLEADO DEL DXi350
Abbildung 2
BASS-BLOCKIEREINHEIT oXi350-
VERKABELUNGSANSCHLUSS
Figura 2
FILTRO PASSA ALTO CABLAGGIO DEL DXi350
Figura 2
BLOQUEADOR DE GRAVES CONEXAO do DXi350
Crossover
000000
Tweeter
+
Mid-Woofer
Dxi
poIkaudio Amplifier
Figura 3
CONEXAO BAslCA DOS COMPONENTES
INSTALA~AO PARA DXi5250 E DXi6500
Figura 3
CONNESSIONE COMPONENTI 01 BASE
INSTALLAZIONE PER DXi5250 E DXi6500
Figure 3
BASIC COMPONENT CONNECTION
INSTALLING oXi5250 & oXi6500 r---------,
Figura 3
CONEXION DE COMPONENTES BAslCOS
INSTALACION PARA oXi5250 Y oXi6500
Abbildung 3
EINFACHE KOMPONENTENVERBINoUNG
INSTALLATION VON DXi5250 UND oXi6500
Figure 3
CONNEXION DE COMPOSANT INSTALLATION
POUR oXi5250 ET oXi6500
~ OX;, H;gh Pedo,mance CO' Speake"

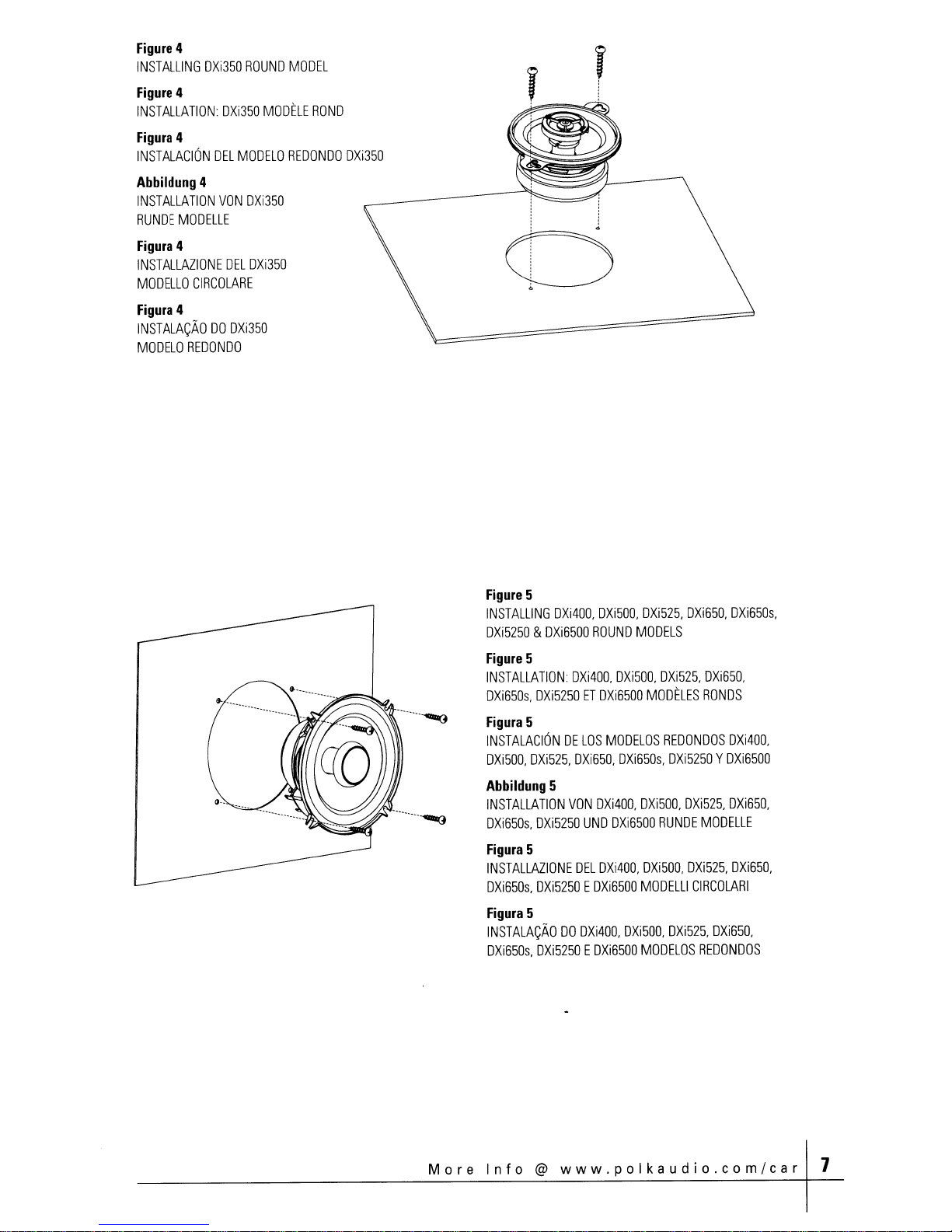

Figure 4
INSTALLING DXi350 ROUND MODEL
Figure 4
INSTAllATION DXi350 MODELE ROND
Figura 4
INSTAlACION DEL MODElO REDONDO DXi350
Abbildung 4
INSTAllATION VON DXi350
RUNDE MODEllE
Figura 4
INSTAlLAZIONE DEL DXi350
MODElLO CIRCOLARE
Figura 4
INSTAlACAO DO DXi350
MODElO REDONDO
... ~
Figure 5
INSTALLING DXi400, DXi500, DXi525, DXi650, DXi650s,
DXi5250 & DXi6500 ROUND MODELS
Figure 5
INSTALLATION DXi400, DXi500, DXi525. DXi650,
DXi650s, DXi5250 ET DXi6500 MODElES RONDS
Figura 5
INSTAlACION DE lOS MODElOS REDONDOS DXi400,
DXi500, DXi525. DXi650,
DXi650s, DXi5250 Y DXi6500
Abbildung 5
INSTALLATION VON DXi400, DXi500, DXi525, DXi650,
DXi650s. DXi5250 UNO DXi6500 RUNDE MODEllE
Figura 5
INSTAllAZIONE DEL DXi400, DXi500. DXi525, DXi650,
DXi650s. DXi5250 E DXi6500 MODElLi CIRCOlARI
Figura 5
INSTAlACAO DO DXi400. DXi500. DXi525, DXi650.
DXi650s. DXi5250 E DXi6500 MODElOS REDONDOS

Figure 6
INSTALLING DXi460p
Figure 6
INSTALLATION DXi460p
Figura 6
INST ALACION DEL MODELO DXi460p
Abbildung 6
INSTALLATION VON DXi460p
Figura 6
INSTALLAZIONE DEL DXi460p
Figura 6
INST ALACAO DO DXi460p
Figure 7
INSTALLING DXi460 & DXi570,
OVAL MODELS
Figure 7
INSTALLATION: DXi460 ET DXi570
MODELES OVALES
Figura 7
INSTALACION DE LOS MODELOS OVALADOS
DXi460 Y DXi570
Abbildung 7
INSTALLATION VON DXi460 UNO
DXi570 OVALE MODELLE
Figura 7
INSTALLAZIONE DEL DXi460 E DXi570,
MODELLI OVALI
Figura 7
INSTALACAO DOS MODELOS OVAlS
DXi460 E DXi570
~ DX;: H;9" Pedo,mance Cae Speake"

Figure 8
INSTALLING DXi690
OVAL MODEL WITH GRillE
Figure 8
INSTAllATION DXi690
MODELE OVAlE AVEC GRillE
Figura 8
INSTAlACION DEL MODElO
OVAlADO DXi690 CON REJlllA
Remove bottom mount spacer
ring before installing grille.
Retirez la bague d'espacement con~ue
pour montage en dessous du panneau
avant d'installer la grille.
Quite el anillo espaciador de la montura
de abajo antes de instalar la rejilla.
Vor Installation des Grills unteren
Zwischenring entfernen.
Rimuovere il distanziale di fissaggio
inferiore prima di installare la griglia.
Retire 0 anel espa~ador de instala~ao
inferior antes de instalar a grade.
Figure 9
INSTALLING DXi400, DXi525 & DXi5250
ROUND MODELS WITH GRillE
Figure 9
INSTAllATION: DXi400, DXi525 ET DXi5250
MODElES RONDS AVEC GRillE
Figura 9
INSTAlACION DE lOS MODELOS REDONDOS
DXi400, DXi525 Y DXi5250 CON REJlllA
M0r e
Abbildung 8
INSTAllATION VON DXi690
OVAlES MODEll MIT GRill
Figura 8
INSTAllAZIONE DEL DXi690
MODEllO OVAlE CON GRIGLIA
Figura 8
INSTAlACAO DO DXi690
MODElO OVAL COM GRADE
Abbildung 9
INSTALLATION VON DXi400, DXi525
UNO DXi5250 RUNDE MODEllE MIT GRill
Figura 9
INSTAlLAZIONE DEL DXi400, DXi525
E DXi5250 MODELLI CIRCOlARI CON GRIGLIA
Figura 9
INSTAlACAo DO DXi400, DXi525 E DXi5250
MODElOS REDONDOS COM GRADE
lofo @ www.polk."dlo.comicac ~

Figure 10
INSTALLING DXi650, DXi650s & DXi6500
WITH GASKET AND GRILLE
Figure 10
INSTALLATION: DXi650, DXi650s
ET DXi6500 AVEC JOINT
D'ETANCHEITE ET GRILLE
Figura 10
INSTALACION DE LOS MODELOS
DXi650, DXi650s Y DXi6500
CON JUNTA Y REJILLA
Abbildung 10
INSTALLATION VON DXi650, DXi650s
UNO DXi6500 MIT DICHTUNG UNO GRILL
.-
Figura 10
INSTALLAZIONE DEL DXi650, DXi650s E DXi6500
CON GUARNIZIONE E GRIGLIA
Figura 10
INSTALACAO DO DXi650, DXi650s E DXi6500
COM GAXET AE GRADE
ABST ANDSRING-ADAPTER
(nur fOr die DXi6500/DXi650- Treiber-Installation)
FIGURA 11
I NSTALACAO DO DX16500/DX1650 COM GRADE
ALGUMAS APLICACOES PODEM EXIGIR 0 USO DE OUTRO
ESPACADOR/SUPORTE ADAPT ADOR_
Abbildung 11
INSTALLATION VON DXi6500/DXi650 MIT GRILL
In manchen Fallen muss ein zusatzlicher Abstandsring-
Adapter verwendet werden_
Figura 11
INSTALLAZIONE DEL DXi6500/DXi650 CON GRIGLIA
In alcuni casi pub essere necessaria adoperare la staffa
di adattamento/distanziatrice_
·'-'--'u,
o'o
-.-.-.-._--._-
o
SPACER/ADAPTER BRACKET ~
(for DXi6500/DXi650 driver installation only)
Figure 11
INSTALLING DXi6500/DXi650 WITH GRILLE
Some applications may require using the
additional spacer/adapter bracket
Figure 11
INSTALLATION: DXi6500/DXi650 AVEC GRILLE
en certains cas, un support adaptateur-
espaceur pourrait etre requis_
Figura 11
INSTALACION DE LOS MODELOS DXi6500
Y DXi650 CON REJILLA Algunas aplicaciones
pueden requerir el soporte espaciador/
adaptador adicional
SUPPORT ADAPTATEUR-ESPACEUR
(pour I'installation des transducteurs
DXi6500/DXi650 seulementj
SO PORTE ESPACIADOR/ADAPTADOR
(solamente para la instalacion de
los excitadores DXi6500 y DXi650)
~ DX;: H;gh Pedo,mance
STAFFA 01 ADATIAMENTO/DISTANZIATRICE
(solo per I'installazione del driver DXi6500/DXi650)
ESPACADOR/SUPORTE ADAPT ADOR
(apenas para instala~ao dos modelos DXi6500/DXi650l
Car Speakers

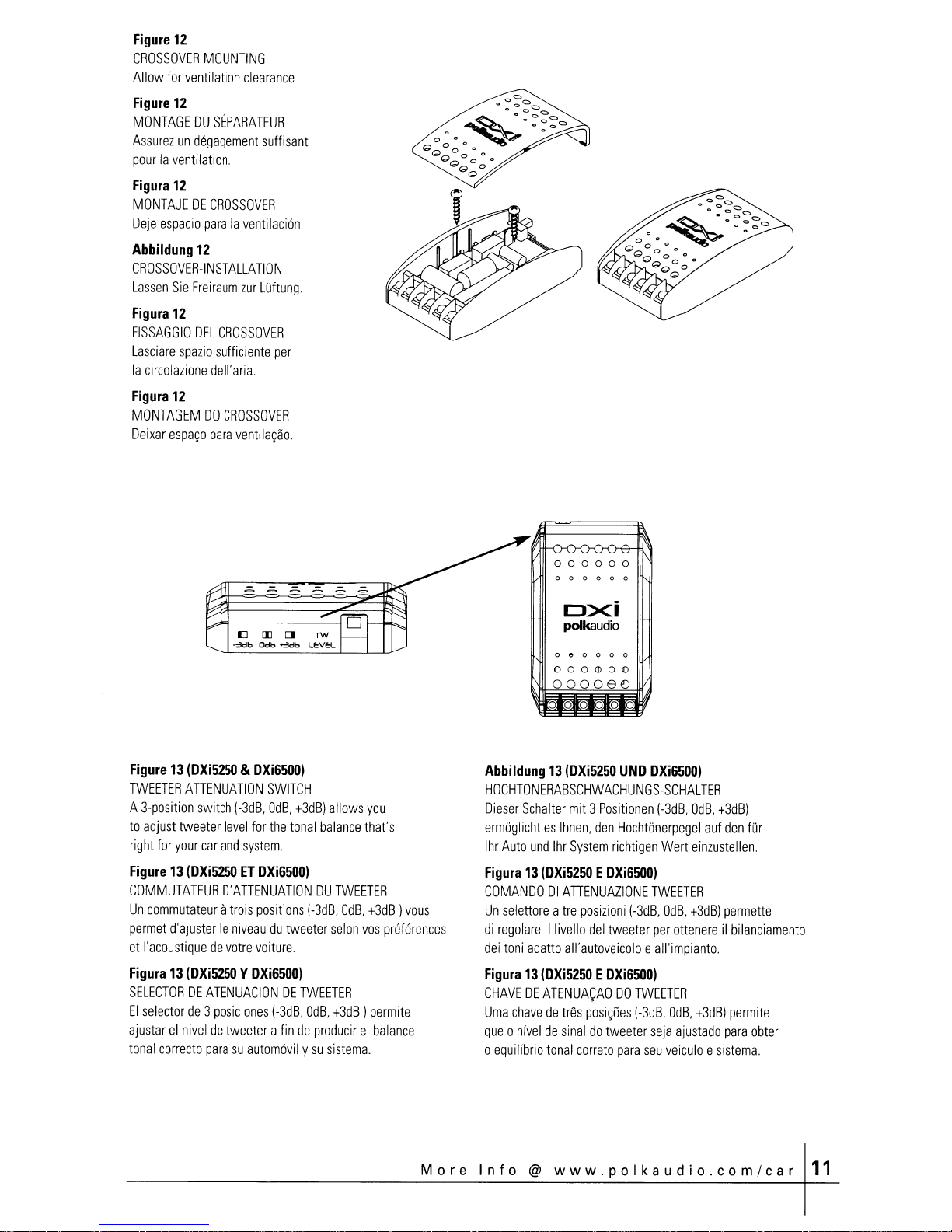

Figure 12
CROSSOVER MOUNTING
Allow for ventilation clearance.
Figure 12
MONTAGE OU SEPARATEUR
Assurez un degagement suffisant
pour la ventilation.
Figura 12
MONTAJE DE CROSSOVER
oeje espacio para la ventilaci6n
Abbildung 12
CROSSOVER-INSTALLATION
Lassen Sie Freiraum zur Luftung.
Figura 12
FISSAGGIO DEL CROSSOVER
Lasciare spazio sufficiente per
la circolazione dell'aria.
Figura 12
MONTAGEM DO CROSSOVER
Deixar espa~o para ventila~ao
~
~
o 0 0 0 0 0
o0 0 0 0 0
¥
~ ~ ~ ~ ~
=
V,
~
h
Dxi
(] III [J TW
poIkaudio
---
-:3db Odb +:3db LE:VE::L
o e 0 0 0 0
oOO(J)oo
000080
0110110110110110
Figure 13 (OXi5250 & OXi6500)
TWEETER ATTENUATION SWITCH
A 3-position switch (-3dB, odB, t3dBl allows you
to adjust tweeter level for the tonal balance that's
right for your car and system.
Figure 13 (OXi5250 ET OXi6500)
COMMUTATEUR o'ATTENUATION DU TWEETER
Un commutateur a trois positions (-3dB, odB, t3dB ) vous
permet d'ajuster Ie niveau du tweeter selon vos preferences
et I'acoustique de votre voiture.
Figura 13 (OXi5250 Y OXi6500)
SELECTOR DE ATENUACION DE TWEETER
EI selector de 3 posiciones (-3dB, odB, t3dB ) permite
ajustar el nivel de tweeter a fin de producir el balance
tonal correcto para su autom6vil y su sistema.
Abbildung 13 (OXi5250 UNO OXi6500)
HOCHTONERABSCHWACHUNGS-SCHALTER
Dieser Schalter mit 3 Pasitianen (-3dB, odB, t3dB)
ermbglicht es Ihnen, den Hochtbnerpegel auf den fUr
Ihr Auto und Ihr System richtigen Wert einzustellen.
Figura 13 (OXi5250 E OXi6500)
COMANDO 01 ATTENUAZIONE TWEETER
Un selettore a tre pasiziani (-3dB, odB, t3dB) permette
di regalare illivella del tweeter per attenere il bilanciamenta
dei toni adatta all'autaveicala e all'impianta.
Figura 13 (OXi5250 E OXi6500)
CHAVE DE ATENUA~AO DO TWEETER
Uma chave de tres pasi~6es (-3dB, odB, t3dB) permite
que 0 nivel de sinal do tweeter seja ajustada para obter
o equilibria tonal correto para seu vefculo e sistema.
Mo'. Info @ www.polkaud;o.com/c .. P-

ENGLISH
Car Speakers
DXi5250 & DXi6500
Figure 14
Flush Mount
TWEETER MOUNTING
1. Check for proper clearance: The flush mount
kit is 7/8" (222mml deep
2. Mark the center of the spot and cut a
2" (508mm) diameter hole using a hole
saw, drill bit or razor knife.
3. Assemble the cup, clamp and machine
screw loosely as shown.
4. Route wires through the round opening
in the bottom of the cup.
5. Press the assembly into the 2" (50.8mm) diameter
hole until the clamp edge is below the mounting
surface, then tighten the screw. The legs of
FRANCAIS
Figure 14
Support Affleurant
MONTAGE DU TWEETER-ENCASTRE
1. Assurez un degagement adequat-Ie kit de montage
encastre a une profondeur de 7/8" (22,2 mml
2. Marquez Ie centre de I'endroit d'installation choisi
et faites un trou de 2 po (50,8 mml de diametre a
I'aide d'une scie-cloche, d'un foret ou d'un couteau
tout usage.
3. Assemblez la coupelle, Ie crampon et la vis tel
qu'indique-sans trop serrer.
4. Passez les fils a travers Ie trou rond a la base
de la coupelle.
ESPANOL
Figura 14
Montaje al ras
MONTAJE DEL TWEETER
1. Verifique que haya suficiente espacio: el juego
de montaje al ras tiene 22.2 mm (7/8 de pig)
de profundidad.
2. Marque el punto central del area donde va a quedar
el tweeter y hag a un agujero de 50.8 mm (2 pig.)
con una sierra caladora, una broca perforadora
o un cuchillo utilitario.
3. Arme la copa, la abrazadera y los tornillos para
metales sin apretarlos, tal como se muestra.
4. Encamine los cables a traves de la abertura
redonda que hay en la base de la copa.
~ OX;, H;gh Pedo,mance
_ .. _.~.-
the clamp can be bent outward by inserting
a screwdriver through the holes in the cup
while still mounted.
6. Connect wires from the tweeter terminals of the
Crossover to the tweeter itself using the faston
connectors. Connect the red wire from the (+1
terminal of the Crossover tweeter output to
the red (+1 wire from the tweeter.
7. Mount the tweeter by snapping it into the
mounting cup.
5. Inserez I'ensemble dans Ie trou de 2 po jusqu'a ce
que la bordure du crampon penetre sous la surface
de montage puis resserrez la vis. Les pattes du
crampon peuvent etre repliees vers I'exterieur en
inserant un tournevis dans les trous de la coupelle
deja en place.
6. Connectez les fils des bornes «tweeter» du separa
teur aux fils des tweeters a I'aide des connecteurs
rapides. Assurez-vous de connecter Ie fil rouge
fil (+) du tweeter a la borne (+1 de la sortie
«tweeter» du separateur.
7. Montez Ie tweeter en I' enclenchant dans la coupelle.
5. Presione la unidad para que entre en el agujero de
50.8 mm (2 pig.) hasta que el borde de la abrazadera
quede debajo de la superficie de montaje, luego
apriete los tornillos. Las patas de la abrazadera se
pueden doblar hacia afuera insertando un destornil-
lador a traves de los agujeros de la tapa montada.
6. Conecte cables desde las terminales de tweeter
del crossover hasta el propio tweeter can conec-
tares faston. Conecte el cable raja de la terminal
(+) de la salida de tweeter del crossover al cable
raja (+) del tweeter.
7. Monte el tweeter haciendolo encajar a presion
en la copa de montaje.

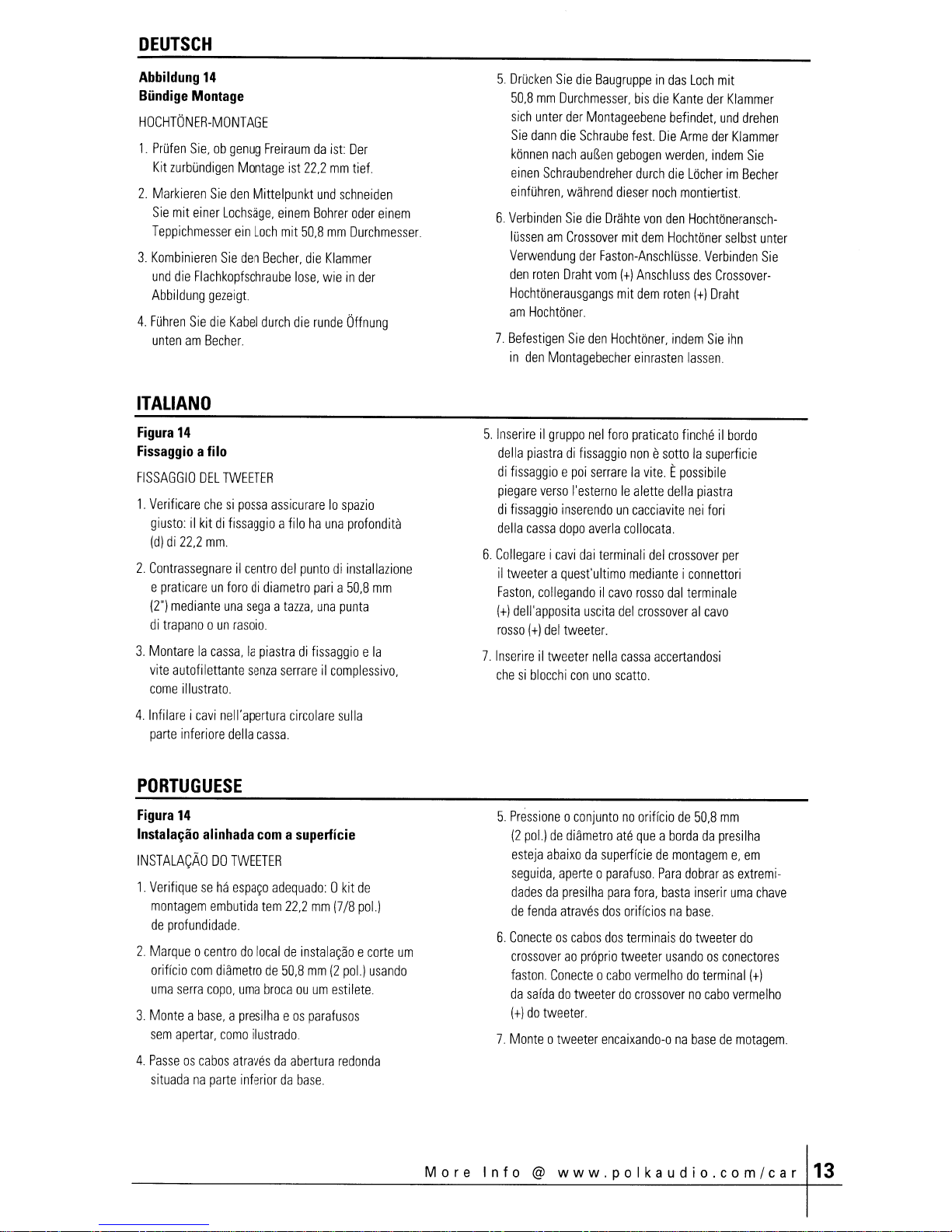

DEUTSCH
Abbildung 14
Biindige Montage
HOCHTONER-MONTAGE
1. Prufen Sie, ob genug Freiraum da ist: Der
Kit zurbundigen Montage ist 22,2 mm tief.
2. Markieren Sie den Mittelpunkt und schneiden
Sie mit einer Lochsage, einem Bohrer oder einem
Teppichmesser ein Loch mit 50,8 mm Durchmesser.
3. Kombinieren Sie den Becher, die Klammer
und die Flachkopfschraube lose, wie in der
Abbildung gezeigt
4. Fuhren Sie die Kabel durch die runde Offnung
unten am Becher.
ITALIANO
Figura 14
Fissaggio alilo
FISSAGGIO DEL TWEETER
Verificare che si possa assicurare 10 spazio
giusto il kit di fissaggio a filo ha una profonditil
(d) di 22,2 mm.
2. Contrassegnare il centro del punto di installazione
e praticare un foro di diametro pari a 50,8 mm
(2") mediante una sega a tazza, una punta
di trapano 0 un rasoio.
3. Montare la cassa, la piastra di fissaggio e la
vite autofilettante senza serrare il complessivo,
come illustrato.
4. Infilare i cavi nell'apertura circolare sulla
parte inferiore della cassa.
PORTUGUESE
Figura 14
Instalalfao alinhada com a superficie
INSTALACAO DO TWEETER
1. Verifique se ha espa~o adequado: 0 kit de
montagem embutida tem 22,2 mm (7/8 poLl
de profundidade.
2. Marque 0 centro do local de instala~ao e corte um
oriffcio com diametro de 50,8 mm (2 pol.) usando
uma serra copo, uma broca ou um estilete.
3. Monte a base, a presilha e os parafusos
sem apertar, como ilustrado
4. Passe os cabos atraves da abertura redonda
situada na parte inferior da base.
5 Drucken Sie die Baugruppe in das Loch mit
50,8 mm Durchmesser, bis die Kante der Klammer
sich unter der Montageebene befindet. und drehen
Sie dann die Schraube fest Die Arme der Klammer
konnen nach auBen gebogen werden, indem Sie
einen Schraubendreher durch die Locher im Becher
einfUhren, wahrend dieser noch montiertist
6. Verbinden Sie die Drahte von den Hochtoneransch-
lussen am Crossover mit dem Hochtoner selbst unter
Verwendung der Faston-Anschlusse. Verbinden Sie
den roten Draht vom (t) Anschluss des Crossover-
Hochtonerausgangs mit dem roten (t) Draht
am Hochtoner.
7. Befestigen Sie den Hochttiner, indem Sie ihn
in den Montagebecher einrasten lassen.
5. Inserire il gruppo nel foro praticato finche il bordo
della piastra di fissaggio non e sotto la superficie
di fissaggio e poi serrare la vite. E possibile
piegare verso I'esterno Ie alette della piastra
di fissaggio inserendo un cacciavite nei fori
della cassa dopo averla collocata.
6. Collegare i cavi dai terminali del crossover per
il tweeter a quest'ultimo mediante i connettori
Faston, collegando il cavo rosso dal terminale
(t) dell'apposita usc ita del crossover al cavo
rosso (tl del tweeter.
7. Inserire il tweeter nella cassa accertandosi
che si blocchi con uno scatto.
5. Pnissione 0 conjunto no oriffcio de 50,8 mm
(2 poL) de diametro ate que a borda da presilha
esteja abaixo da superffcie de montagem e, em
seguida, aperte 0 parafuso Para dobrar as extremi-
dades da presilha para fora, basta inserir uma chave
de fenda atraves dos oriffcios na base.
6. Conecte os cabos dos terminais do tweeter do
crossover ao pr6prio tweeter usando os conectores
faston. Conecte 0 cabo vermelho do terminal (t)
da sa fda do tweeter do crossover no cabo vermelho
(t) do tweeter.
7. Monte 0 tweeter encaixando-o na base de motagem.
Mo" Info @ www.polkaudio.com/c .. ~

ENGLISH
DXi5250 & DXi6500
Figure 15
Surface Mount
TWEETER MOUNTING
1. Using the base of the surface mount cup as
a template, mark the screw hole and drill them
using a1/8' (3mm) drill bit. Drill a second hole
(for the speaker wire) using a 3/16" (5mm) drill bit.
2. Screw surface mount cup to the panel.
3. Push the tweeter wires through the open area at
the bottom of the cup and through the 3/16" (5mm)
hole in the panel
FRANCAIS
Figure 15
MONTAGE DU TWEETER-EN SURFACE
1. Utilisant la base de la coupelle comme gabarit.
marquez les trous de vis puis percez Ie panneau
a I'aide d'une meche de 1/8" (3 mm) Percez un
deuxieme trou (pour Ie fil de haut-parleurl
utilisant une meche de 3/16" (5 mm).
2. Vissez la coupelle a la surface du panneau.
ESPANOL
Figura 15
Montaje en superficie
MONTAJE DEL TWEETER
1. Usando la base de la copa de montaje en superficie
como plantilla, marque el punto en que va a ir el
agujero para el tornillo y haga el agujero con una
broca perforadora de 3 mm (1/8 de pig). Haga
un segundo agujero (para el cable del altavoz)
con una broca perforadora de 5 mm (3/16 de pig)
2. Atornille la copa de montaje en superficie
al panel interior.
-------~-------
4. Connect wires from the tweeter terminals of
the Crossover to the tweeter wires using faston
connectors. Be sure to connect the red wire
strand from the tweeter to the (+) terminal
of the crossover tweeter output.
5. Mount the tweeter by snapping it into
the mounting cup
3 Passez Ie fils du tweeter a travers Ie trou a la base
de la coupelle et a travers Ie trou de 3/16" (5 mm)
deja perce dans Ie panneau.
4 Conecte cables desde las terminales de tweeter del
crossover hasta los cables del tweeter con conectores
faston. Asegurese de conectar el cable rojo del
tweeter a la terminal (+) de la salida de tweeter
del crossover.
5. Monte el tweeter haciendolo encajar a presion en
la copa de montaje.
3 Empuje los cables del tweeter a traves del area
abierta en la base de la copa ya traves del agujero
de 5 mm (3/16 de pig.) que hay en el panel
4. Conecte cables desde las terminales de tweeter
del crossover hasta los cables del tweeter con
conectores faston. Asegurese de conectar el cable
rojo del tweeter a la terminal (+1 de la salida de
tweeter del crossover.
5. Monte el tweeter haciendolo encajar a presion
en la copa de montaje.
~DXi: High Performance Car Speakers

DEUTSCH
Abbildung 15
Oberflachenmontage
HOCHTONER-MONTAGE
1. Verwenden Sie die Unterseite des Oberflachen-
montagebechers als Schab lone und markieren
Sie damit das Schraubenloch, das Sie mit einem
3-mm-Bohrer bohren. Bohren Sie ein zweites Loch
(fOr das Lautsprecherkabell mit einem 5-mm-Bohrer
2. Schrauben Sie den Oberflachenmontagebecher
an die Platte.
ITALIANO
Figura 15
Fissaggio superficiale
FISSAGGIO DEL TWEETER
1. Utilizzando la base della cassa come dima,
contrassegnare la posizione del foro per la vite
e praticare il foro con una punta da trapano di
3 mm (1/8''). quindi praticare un secondo foro
(per il cavo del diffusore) con una punta da
trapano di 5 mm (3/16''1
2. Awitare la cassa sui pannello
PORTUGUES
Figura 15
Instala~ao na superficie
INSTALACAO DO TWEETER
1. Use a base de montagem como um modelo para
marcar 0 oriffcio do parafuso e perfure-o usando
uma broca de 3 mm (1/8 pol.). Perfure um segundo
oriffcio (para 0 cabo da caixa acustica) usando uma
broca de 5 mm (3/16 polJ
2
Afixe com os parafusos a base de montagem
em superffcie ao paine!.
3. Schieben Sie die Hochttinerdrahte durch die
Off nung an der Unterseite des Bechers und
das 5-mm-Loch in der Platte
4. Verbinden Sie die Drahte von den Hochttiner-
anschlOssen am Crossover mit den Hochttinerdrahten
unter Verwendung der Faston-AnschIOsse. Stellen
Sie sicher, dass die rote Leitungsfaser vom Hochttiner
an den (t) Anschluss des Crossover-Hochttiner-
Ausgangs angeschlossen wird.
5. Befestigen Sie den Hochttiner, indem Sie ihn
in den Montagebecher einrasten lassen.
3. Infilare i cavi del tweeter nell'apertura
sui fonda della cassa e nel foro da 5 mm
praticato nel pannello.
4. Collegare i cavi dai terminali del crossover per il
tweeter ai cavi di quest'ultimo mediante connet-
tori Faston, collegando il cavo rosso dal tweeter
all'apposito terminale (t) del crossover
5. Inserire il tweeter nella cassa accertandosi
che si blocchi con uno scatto.
3. Passe os cabos do tweeter atraves da area aberta
no fundo da base e atraves do oriffcio de 5 mm
(3/16 po!.) no paine!.
4. Conecte os cabos dos terminais do tweeter
do crossover aos cabos do tweeter usando
os conectores faston. Conecte a extremidade
do cabo vermelho do tweeter ao terminal (t)
da sa fda do tweeter do crossover.
5. Monte 0 tweeter encaixando-o na base
de montagem.
Mo," Info @ www.polkaudlo.com/car f

ENGLISH
DXi Series Full Range/Component Systems Specifications
DXi350 DXi400
DXi460 DXi460p DXi500 DXi525
Type 3 1/2"
coaxial
4"
coaxial
4" x 6"
coaxial
4" x 6"
plate
5"
coaxial
51/4"
coaxial
Driver
complement
31/2"
(88.9mm)
mid/woofer
4'
(102mm)
mid/woofer
4" x 6"
(102mm x
1524mm)
4"
(102mm)
mid/woofer
5"
(127mm)
mid/woofer
51/4"
(133.4mm)
mid/woofer
Tweeter
complement
1/2" 112mm)
soft dome
tweeter
3/4" (19mm)
soft dome
tweeter
3/4" 119mm)
soft dome
tweeter
3/4" (19mm)
soft dome
tweeter
3/4' (19mml
soft dome
tweeter
3/4' (19mm)
soft dome
tweeter
411/16"
(119mm)
4"
(101.6mm)
311/16"
(93.66mm)
31/16"
(7779mm)
Mounting
dimensions
6" x 4" 6" x 4"
(1524mm x (1524mm x
1016mm) 101.6mm)
... _--_ __ .. _---------_ _----_ ----------------------------------------------------------------_ ------_ .. _---------
Mounting 1 1/2" 1 3/4" 1 15/16" 1 13/16" 1 13/16" 2 5/16"
depth (top) (38.1 mm) (44.5mm) (492mm) (4604mml (46.04mm) 158.7mml
....... ----_ _----------_ __ . __ ._--_ _---_. __ -_ --_ -- _-----------------------------_ ----------
Mounting 111/16" 115/16" 2" 2" 115/16' 27/16"
depth (bottom) (42.86mm) (49.21mm) 150.8mm) (508mm) (49.2mm) (619mm)
..... _-_ _ ---------------------------------- ------------_ -----------_._---_ .. _-------------------------------- .. ------------------
Peak 105W 135W 120W 150w 135W 200W
Power handling
Continuous 35W
Power handling
45W 40W 50W 45W 90W
Nominal
Impedance
4Q 4Q
4Q 4Q 4Q 4Q
Frequency
response
90Hz-22kHz 85Hz-22kHz 75Hz-22kHz 71 Hz-22kHz
85Hz-22kHz
60Hz-22kHz
Grille height n/a 5/8" n/a n/a n/a 7/8"
(15.9mm) (22mm)
................... _-------_ _---_. __ ._----------- __ _---_._--------------_ .. _--------------- --_. __ ._---- _--_ ..
Sensitivity 91 dB 91 dB 91 dB 91 dB 91 dB 93dB
~ DX;; H;gh Pedo,mance Cae Speakers

DXi Series Full Range/Component Systems Specifications
DXi570
5" x 7"
coaxial
5" x 7"
(127mm x
17Smm)
mid/woofer
3/4" (19mm)
soft dome
tweeter
DXi650
61/2"
coaxial
61/2"
(165mm)
mid/woofer
3/4" (19mm)
soft dome
tweeter
DXi650s
6 1/2"
slim mount
coaxial
61/2"
1165mm)
mid/woofer
3/4' (19mm)
soft dome
tweeter
DXi690
6" x 9"
three way
6" x 9"
(1524mm x
229mm)
mid/woofer
1" 125.4mm)
soft dome
tweeter and
3/4" (19mm)
soft dome tweeter
DXi5250
51/4"
component
system
51/4"
(133.4mm)
mid/woofer
1" (254mml
soft dome
tweeter
DXi6500
61/2"
component
system
61/2'
(165mml
mid/woofer
1" (254mm)
soft dome
tweeter
DXi1000
1"
tweeter
n/a
1" (25.4mm)
soft dome
tweeter
71/8" x 415/16" 5"
(lS1mm x (l27mm)
125.4mm)
5"
1127mm)
S 7/16" x5 3/4"
(214.3mm x
146mml
411/16"
(119mm)
5"
(127mm)
21/16"
(52.39mm)
mounting cup
23/16" 2" 2" 31/4" 2 5/16" 2" 7/8"
(55.6mm) (5o.8mml (50.Smml (S26mm) 15S.7mm) 150Smm) 122mm)
............................. __ -_ .. __ .- - _-_ _------_._--_ -_ _---_ _----_._-_.
25/S' 25/16" 2 5/16" 3 3/4" 27/16" 2 5/16" n/a
(66.7mm) (5S.7mm) (5S.7mm) (95.2mm) (619mm) (5S.7mm)
..................................................... __ __ _-- _--------_ _---_ _--------_ _-_.
200W 200W 165W 300W 250W 250W lS0W
90W
4Q
52Hz-22kHz
lOOW
4Q
35Hz-22kHz
55W
4Q
50Hz-22kHz
125W
4Q
35Hz-22kHz
100W
4Q
53Hz-23kHz
125W
4Q
35Hz-23kHz
60W
4Q
4Hz-23kHz
n/a 15/16" 13/16" 1 1/16' 7/S" 15/16" n/a
(23.8mml (20 64mm) (27mml (22mm) (23.Smm)
. __ __ - --_ .. ----------_. __ ._-_ -_ __ .. __ _--------_ .
93dB 92dB 92dB 93dB 92dB 92dB 92dB
Mo," lofo @ www.polkaudlo.com!c". f

FRANCAIS
Serie DXi a gamme integra Ie-Fiche technique
Type
DXi350
31/2"
coaxial
DXi400
4"
coaxial
DXi460
4" x 6"
coaxial
DXi460p
4" x 6"
plateau
DXi500
5"
coaxial
DXi525
51/4"
coaxial
T ransducteurs 31/2"
4" 4"
x 6"
4"
5"
51/4"
(889mm) (102mm)
1102mm x
(102mm) (l27mm) (133,4mm)
med/woofer med/woofer
152,4mm)
med/woofer med/woofer
med/woofer
med/woofer
------------------_ .. ---------------------------_ .... _--------_ ......._------------------------_ .... _-----------_ .... --_._------------------_............_ ....... __ .
Tweeter 1/2' (12mml
3/4" (19mm)
3/4" (19mml
3/4" (19mm) 3/4" (19mm) 3/4" (19mm)
complement
tweeter a tweeter a tweeter a
tweeter a
tweeter a
tweeter a
dome souple dome soup Ie dome souple dome souple dome souple dome souple
Dimensions
de montage
31/16"
(77,79mm)
311/16"
(93,66mm)
6" x 4"
(152,4mm x
101,6mm)
6" x 4"
(152,4mm x
101,6mml
4"
(101,6mm)
411/16"
(119mm)
Profondeur de 1 1/2" 1 3/4" 1 15/16" 1 13/16" 1 13/16" 2 5/16"
montage (dessus) (38,lmm) (44,5mm) (49,2mm) (46,04mm) (46,04mm) (58,7mm)
-- __ -- .. -------- _---------------_ _--_ .. --------- _.------ ------ ---------- _--------------------------_ --_.
Profondeur de 1 11/16" 1 15/16" 2" 2" 1 15/16" 2 7/16"
montage (dessous)(42,86mm) (49,21 mm) (50,8mm) (50,8mm) (49,2mm) (61,9mm)
--------- _----_ __ _--_.------------ ----_ ----- ----- ---------_ _ .. _--_._--------------- _--_ -_.
Capacite de 105W 135W 120W 150w 135W 200W
puissance (crete)
Capacite de 35W
puissance (continue)
45W
40W 50W
45W
90W
Impedance
nomina Ie
Reponse en
frequences
4Q
90Hz-22kHz
4Q
85Hz-22kHz
4Q
75Hz-22kHz
4Q
71 Hz-22kHz
4Q
85Hz-22kHz
4Q
60Hz-22kHz
Hauteur de n/a 5/8" n/a n/a n/a 7/8"
la grille (15,9mm) (22mml
----------_ _--_.-- _--_ _-_ .. __ .--- _--------_ _--_ .. _--_._-- ------ ---- ------- _------_ _--_ __ -_ .
Sensibilite 91dB 91dB 91dB 91dB 91dB 93dB
~ DX" H,gh Pedorman,e Car Speake"

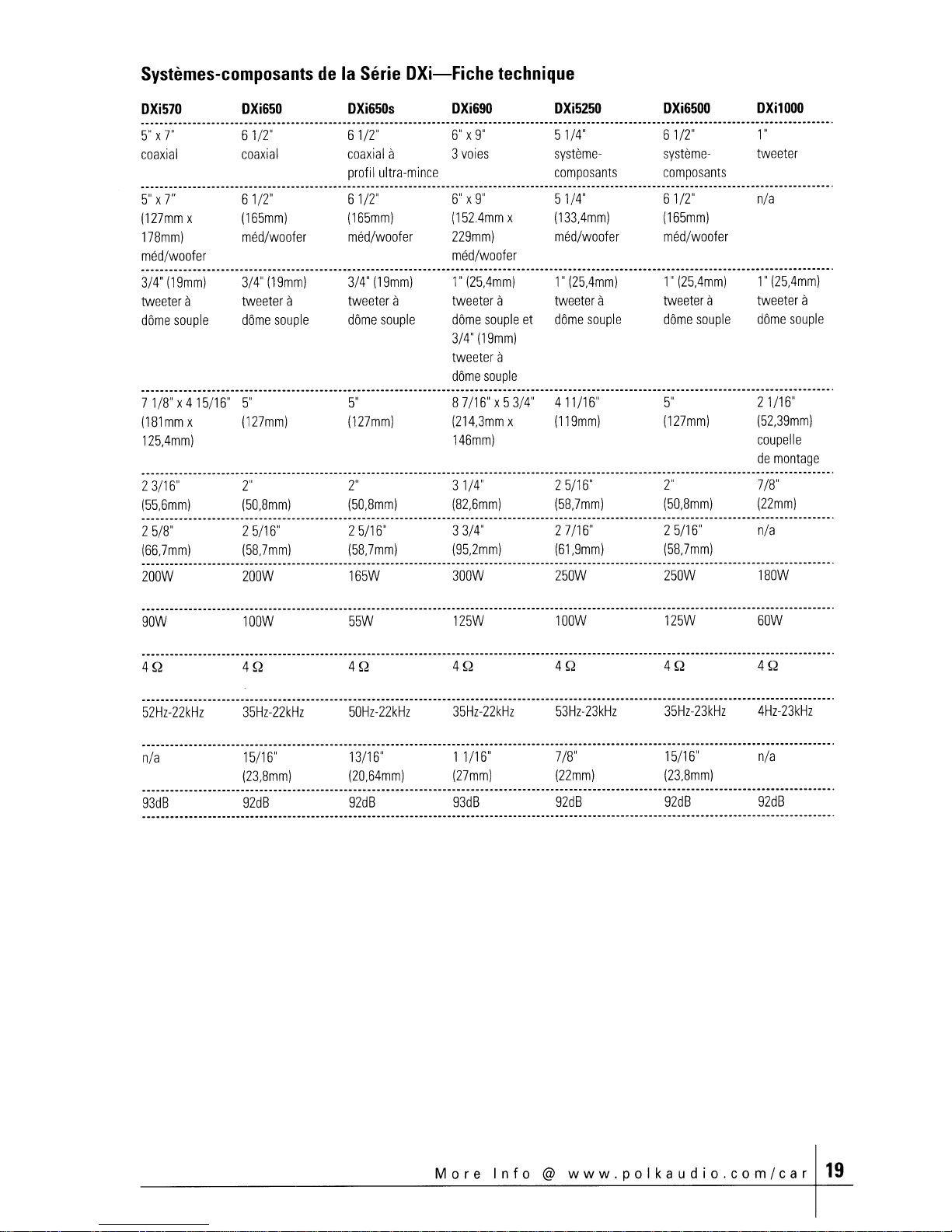

Systemes-composants de la Serie DXi-Fiche technique
DXi570
5" x 7'
coaxial
5" x 7"
(127mm x
178mm)
med/woofer
3/4" (19mm)
tweeter a
dame souple
DXi650
61/2"
coaxial
61/2"
(165mml
med/woofer
3/4" (19mm)
tweeter a
dame souple
DXi650s
61/2"
coaxial a
profil ultra-mince
61/2"
(165mm)
med/woofer
3/4" (19mm)
tweeter a
dame souple
DXi690
6" x 9"
3 voies
6" x 9"
(152Amm x
229mm)
med/woofer
1" (25,4mm)
tweeter a
dame souple et
3/4" (19mml
tweeter a
dame souple
DXi5250
51/4"
systeme-
composants
51/4"
(133,4mm)
med/woofer
1" (25,4mm)
tweeter a
dame souple
DXi6500
61/2"
systeme-
composants
61/2"
(165mm)
med/woofer
1" (25,4mm)
tweeter a
dame soup Ie
DXi1000
1"
tweeter
n/a
1" (25,4mm)
tweeter a
dame souple
71/8"x415/16" 5"
(181mm x (127mm)
125,4mm)
5"
(l27mm)
87/16" x5 3/4"
(214,3mm x
146mm)
411/16"
(119mm)
5"
(l27mml
21/16"
(52,39mm)
coupelle
de montage
23/16" 2" 2" 3 1/4" 2 5/16" 2" 7/8"
(55.6mml (50,8mml (50,8mm) (82,6mm) (58,7mm) (50,8mm) (22mm)
----------_ -- _--------------------------_ ------_.--_ ------_._----------------_._-----------------_._------- ----------------.
2 5/8" 2 5/16" 2 5/16" 3 3/4" 2 7/16" 2 5/16" n/a
(66,7mm) (58,7mm) (58,7mm) (95,2mm) (61,9mm) (58,7mm)
-------- ..... ------------------- ........ _---------------------------------------------------------------------------.-------------------------------------.
200W 200W 165W 300W 250W 250W 180W
90W
4Q
52Hz-22kHz
100W
4Q
35Hz-22kHz
55W
4Q
50Hz-22kHz
125W
4Q
35Hz-22kHz
100W
4Q
53Hz-23kHz
125W
4Q
35Hz-23kHz
60W
4Q
4Hz-23kHz
n/a 15/16" 13/16" 1 1/16" 7 18" 15/16" nla
(23,8mm) (20,64mm) (27mm) (22mm) (23,8mm)
----_._----_ _ .. - .. ----------- ---------- _- ------------ ------_._----_._----_._-------------_._------_ .
93dB 92dB 92dB 93dB 92dB 92dB 92dB
Mo," 'ofo @ www.pOlkaUd;o.com/car~

ESPANOL

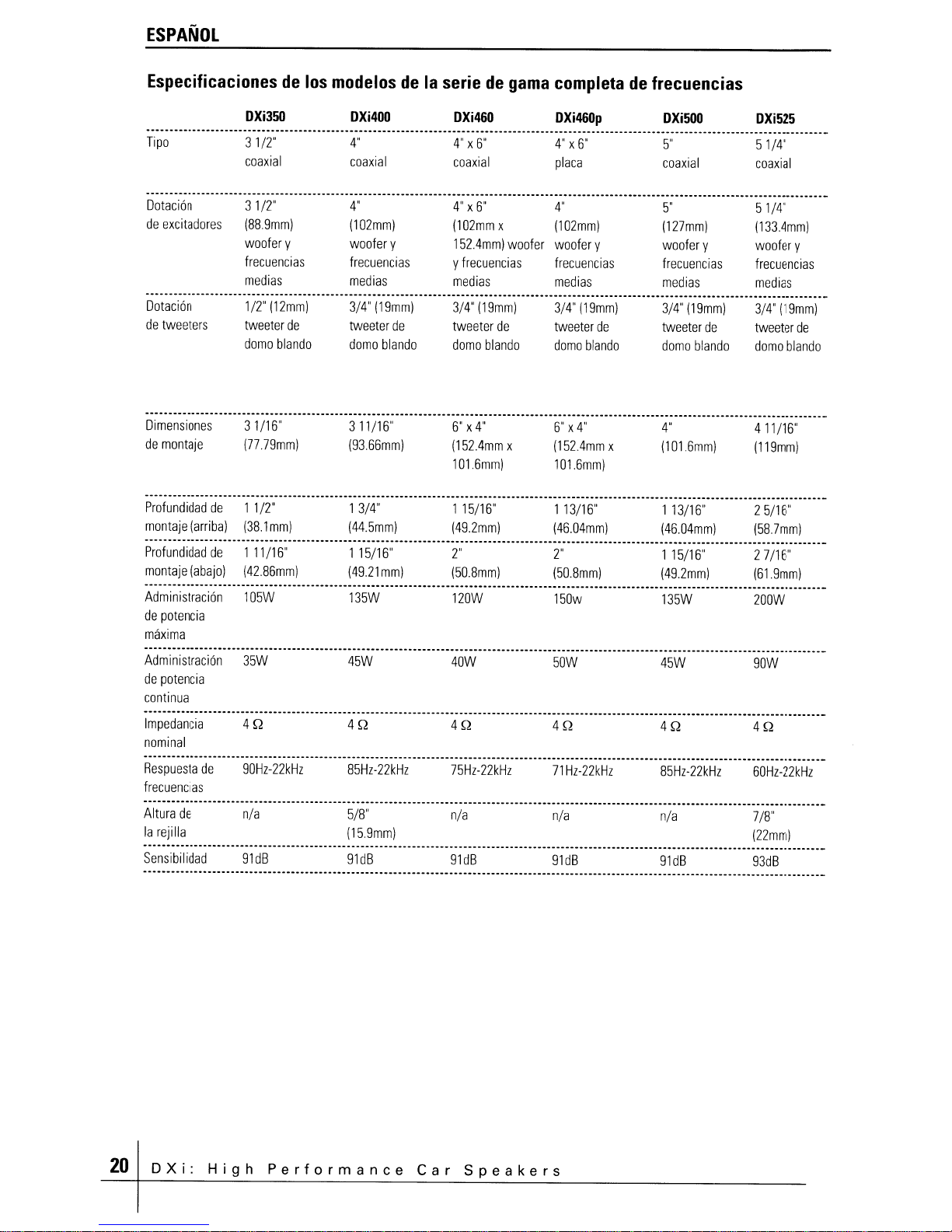

Especificaciones de los modelos de la serie de gama completa de frecuencias
Tipo
DXi350
31/2"
coaxial
DXi400
4"
coaxial
DXi460
4" x 6"
coaxial
DXi460p
4" x 6"
placa
DXi500
5"
coaxial
DXi525
51/4"
coaxial
-_ ..... _---_ .. _----------------_ ..... _ ... _---_ .. --_ ... ---------- ..._ .. ---------_._------_ .. _----------- ..... _--_ .. _------ .... ---------------------------------------
Dotacion 3 1/2"
4" 4" x 6"
4" 5"
51/4"
de excitadores
(889mm)
(102mml
(102mm x
(102mm) (127mm)
(133.4mm)
woofer y woofer y
152.4mm) woofer woofer y woofer y
woofer y
frecuencias frecuencias y frecuencias
frecuencias
frecuencias frecuencias
medias
medias medias medias medias
medias
-_ ............ --- .... -_ .. _-- ..... __ ........... -_ .. _--_ .... __ ...... --_.- ...... _--_ .. _--_ ..... _----- ... --_ .... _-_ ......... _-----_ .. -_ .. _-------_ .. _---_ .... _- ...... _---_ .. _-- .. -
Dotacion
1/2" (12mm) 3/4" (19mm) 3/4" (19mm) 3/4" 119mm)
3/4" (19mm) 3/4" (19mm)
de tweeters tweeter de tweeter de
tweeter de tweeter de
tweeter de tweeter de
domo blando dam a blando
dam a blando domo blando
domo blando domo blando
Dimensiones
de montaje
31/16"
(77.79mm)
311/16"
(93.66mm)
6" x 4"
(152.4mm x
1016mm)
6" x 4'
(152.4mm x
101.6mml
4"
(1016mm)
411/16"
(119mm)
Profundidad de 1 1/2" 1 3/4" 1 15/16" 1 13/16" 1 13/16" 2 5/16"
montaje (arriba) (38.1 mm) (44.5mm) (49.2mm) (46.04mm) (4604mml (58.7mml
-_ .. _-----_._-_ -_ _-_ __ -- .. __ _--_ __ _-_ __ __ .. --- -------_ ----------------------------- ------
Profundidad de 1 11 /16" 1 15/16" 2" 2" 1 15/16" 2 7/16"
montaje (abajo) (42.86mm) (49.21 mm) (50.8mm) (50.8mm) (49.2mm) (61.9mm)
------_ _ _ - -
Administracion 105W 135W 120W 150w 135W 200W
de potencia
maxima
Administracion 35W
de potencia
continua
45W 40W 50W 45W
90W
Impedancia
nominal
Respuesta de
frecuencias
4Q
90Hz-22kHz
4Q
85Hz-22kHz
4Q
75Hz-22kHz
4Q
71 Hz-22kHz
4Q
85Hz-22kHz
4Q
60Hz-22kHz
Altura de n/a 5/8" n/a n/a n/a 7/8"
la rejilla (15.9mm) (22mm)
......................... _____ _ -
Sensibilidad 91dB 91dB 91dB 91dB 91dB 93dB
