POOLEX UConnect User manual

GUIDE D’INSTALLATION
INSTALLATION MANUAL
Le raccord universel pour pompes à chaleur piscine
The universal connector for swimming pool heat pumps

FR
Avertissement
Édité en Avril 2014 par POOLSTAR FRANCE
Veuillez lire attentivement ce manuel avant de procéder à l’installation du
Poolex UConnect.
Ces instructions d’installation font partie intégrante du produit.
Elles doivent être remises à l’installateur et conservées par l’utilisateur.
En cas de perte du manuel, veuillez vous référer au site www.poolex.fr
Les indications et avertissements contenus dans le présent manuel doivent être lus
avec attention et compris car ils fournissent d’importantes informations concernant la
manipulation et le fonctionnement de la pompe en toute sécurité. Conservez ce manuel
dans un endroit accessible an de faciliter les futures consultations.
L’installation doit être effectuée par un professionnel qualié conformément aux
réglementations en vigueur et aux instructions du fabricant. Une erreur d’installation
peut entraîner des blessures physiques aux personnes ou aux animaux ainsi que des
dommages mécaniques pour lesquels le fabricant ne peut en aucun cas être tenu res-
ponsable.
Après avoir déballé la pompe, veuillez vérier le contenu an de signaler tout
dommage éventuel.
Avant de brancher la pompe, assurez-vous que les données fournies sont compatibles
avec les conditions d’installation réelles et ne dépassent pas les limites maximales auto-
risées pour le produit en question.
En cas de défaut et/ou de dysfonctionnement de la pompe, l’alimentation électrique
doit être isolée et aucune tentative de réparation de la panne ne doit être entreprise.
Les travaux de réparation ne doivent être effectués que par un service d’assistance tech-
nique agréé en utilisant des pièces détachées originales. Le non-respect des clauses
précitées peut avoir une inuence négative sur le fonctionnement en toute sécurité de
la pompe.
Pour garantir l’efcacité et le bon fonctionnement de la pompe, il est important de veiller
à ce qu’elle soit régulièrement entretenue conformément aux instructions fournies.
Le boîtier d’alimentation (transformateur 230/12V) doit être placé à l’écart de votre pis-
cine et hors de portée de vos enfants (selon les normes électriques en vigueur).
Le kit Poolex UConnect ne doit pas resté immergé dans la piscine lors d’un traitement
choc de l’eau.
Le kit Poolex UConnect est exclusivement conçu pour une utilisation en piscine.
Toutes les autres utilisations doivent être considérées comme inappropriées, incor-
rectes, voire dangereuses.

FR
Descriptif & Contenu
F
x4
C
E H
x2
D
G
x2
A
x2
B
Joint d’étanchéité
Ø 38mm
Poignée amovible
Raccords PAC / UC
longueur 6m / Ø 30mm
Transformateur
AC 230V / AC 12V (Fusible 1A)
Kit de xation
Adaptateur PAC 1″½
Ø 30mm - 38mm
Poolex UConnect
et son câble d’alimentation (8m)
Joint d’étanchéité
Ø 30mm
CONTENU
CARACTÉRISTIQUES
Poolex UConnect
La solution la plus rapide et la plus simple pour raccorder votre pompe à chaleur à
votre bassin.
• Alimentation 230V
• Moteur pompe 12V / 85W
• Protection IPX8
• Débit min. 3,8 m³/h
• Débit max. 5,2 m³/h
• Connecteur 1″½
Dimensions en mm
Ligne d’eau min.
300

FR
Installation
Installation du kit de xation :
Fixez la plaque métalique Hsous le boîtier Poolex
UConnect F à l’aide des 3 vis de xations fournies.
Placez le kit Poolex UConnect Fau bord de votre piscine.
La partie inférieure doit être immergée jusqu’à hauteur de
la buse de refoulement. Assurez-vous d’être à moins de 4
mètres de votre pompe à chaleur.
Pour plus de stabilité le Poolex UConnect peut être xé au
bord de votre piscine à l’aide de deux vis xées de chaque
coté de la partie supérieure.
ÉTAPE 1
ÉTAPE 2
ÉTAPE 3
F
F
H

FR
Installation
Placez les joints d’étanchéités Cà l’extrémités des rac-
cords Apuis vissez-les au boitier F.
Placez les joints d’étanchéités Dsur la partie large des
adaptateurs Bpuis vissez ces adaptateurs sur l’entrée et
la sortie de votre pompe à chaleur. (Selon le modèle de
votre pompe à chaleur, un adaptateur supplémentaire peut
être requis.)
ÉTAPE 4
ÉTAPE 5
F
B
D
F
A
C
F
Enn, placez les joints d’étanchéités Cà l’extrémitée des
tuyaux Apuis raccordez-les à la pompe à chaleur, en
veillant à ne pas inverser l’entrée et la sortie d’eau.
ÉTAPE 6
F
A
C

FR
Installation
Après avoir coupé l’alimentation électrique, connectez le
transformateur Eà votre pompe à chaleur ou directement
à votre installation électrique selon si vous souhaitez que le
kit Poolex UConnect soit asservie à votre pompe à chaleur.
Pour un fonctionnement par asservissement, reportez-vous
à la notice d’installation de votre pompe à chaleur.
Finalisez l’installation en reliant le câble électrique du Poo-
lex UConnect au transformateur.
L’installation est terminée, votre Poolex UConnect doit maintenant fonctionner.
Fixez la poignée Gsur le dessus du boîtier à l’aide des
vis fournis.
ÉTAPE 8
ÉTAPE 7
Attention l’étape suivante doit être réalisée par un professionnel qualié.
L’électricité doit être coupée avant toute intervention.
G
E

FR
Maintenance
En hiver lorsque la température ambiante descend en dessous de 3°C ou lors d’un arrêt prolongé
de la pompe, il est indispensable de procéder à l’hivernage de votre kit Poolex UConnect.
La procédure est simple :
1. Débranchez le boîtier d’alimentation.
2. Déconnectez et vidangez les tuyaux.
3. Retirez le boîtier UConnect de l’eau.
4. Rangez votre kit Poolex UConnect à l’abris des intempéries en prenant soin d’obstruer
l’entrée et la sortie d’eau.
Le symbole gurant sur ce produit et les documents associés indique qu’il ne doit pas être jeté avec
les ordures ménagères courantes à l’issue de sa durée de vie. Séparez cet appareil des autres
déchets pour ne pas nuire à l’environnement et à la santé des personnes par une élimination non
contrôlée des déchets.
Recyclez l’appareil pour encourager la récupération durable des ressources matérielles. Les
utilisateurs privés peuvent contacter le vendeur auprès duquel ils ont acheté le produit ou les
autorités compétentes pour savoir comment recycler l’appareil de manière respectueuse de l’envi-
ronnement. Les utilisateurs professionnels doivent s’adresser à leurs fournisseurs et consulter les
conditions qui gurent dans le contrat de vente.
Poolstar garantit au propriétaire d’origine les défauts matériels et les défauts de fabrication du kit Poolex
UConnect pendant une durée de 2 ans à compter de la date de facturation du premier utilisateur.
La garantie ne s’applique pas dans les cas suivants :
• Dysfonctionnement ou dommage résultant d’une installation, d’une utilisation ou d’une réparation non
conforme aux consignes de sécurité.
• Dysfonctionnement ou dommage résultant d’un milieu chimique impropre de la piscine.
• Dysfonctionnement ou dommage résultant de conditions impropres à la destination d’usage de l’appareil.
• Dommage résultant d’une négligence, d’un accident ou de cas de force majeure.
• Dysfonctionnement ou dommage résultant de l’utilisation d’accessoires non autorisés.
Les réparations prises en charges pendant la période de garantie doivent être approuvées avant leur réali-
sation et conées à un technicien agréé. La garantie est caduque en cas de réparation de l’appareil par une
personne non autorisée par la société Poolstar.
Les pièces garanties seront remplacées ou réparées à la discrétion de Poolstar. Les pièces défectueuses
doivent être retournées à Poolstar pendant la période de garantie pour être prises en charge. La garantie ne
couvre pas les frais de main d’oeuvre ou de remplacement non autorisés. Le retour de la pièce défectueuse
n’est pas pris en charge par la garantie.
HIVERNAGE
RECYCLAGE
GARANTIE

EN
Warnings
Published in April 2014 by POOLSTAR FRANCE
Please make sure to read this installation manual thoroughly before ins-
talling your Poolex UConnect.
These instructions are an integral part of the product. They must be given
to the Installer and kept by the end-user. In case of loss of this manual,
please refer to our website www.poolex.fr
The indications and warnings contained in this manual must be read and understood
as they give important information concerning the handling and the safe functioning of
the pump. Please keep this manual in a safe place in order to facilitate future use.
The installation must be made by a qualied professional according to the current
legal requirements and the manufacturer’s instructions. A poorly installed Connec-
tor may lead to bodily harm to people or animals, as well as to mechanical damages for
which the manufacturer may not be held responsible.
After having taken the UConnect out of its packaging, please check it thoroughly
in order to detect any possible damage.
Before plugging the Connector, please insure that the provided data is compatible with
the actual installation process, and that actual conditions do not surpass the maximum
authorized limits.
In case of product defect or dysfunction, the electrical connection must be isola-
ted and no attempt to repair the dysfunction or breakdown. Repair work must be
made by an authorized technical assistance service only by using original spare parts.
The non-respect of these conditions may have a negative impact on the safe functioning
of the pump.
To guarantee the efciency and the proper functioning of the pump, it is important to
make sure that it is properly and regularly maintained, according to instructions.
The power adaptor (230/12V transformer) must be placed away from your swimming
pool and not be near children (according to current electric norms).
The Poolex UConnect kit must not remain in the pool during intensive pool water treat-
ment.
The Poolex UConnect kit is exclusively for use in swimming pools. All other uses
must be considered inappropriate, and dangerous.

EN

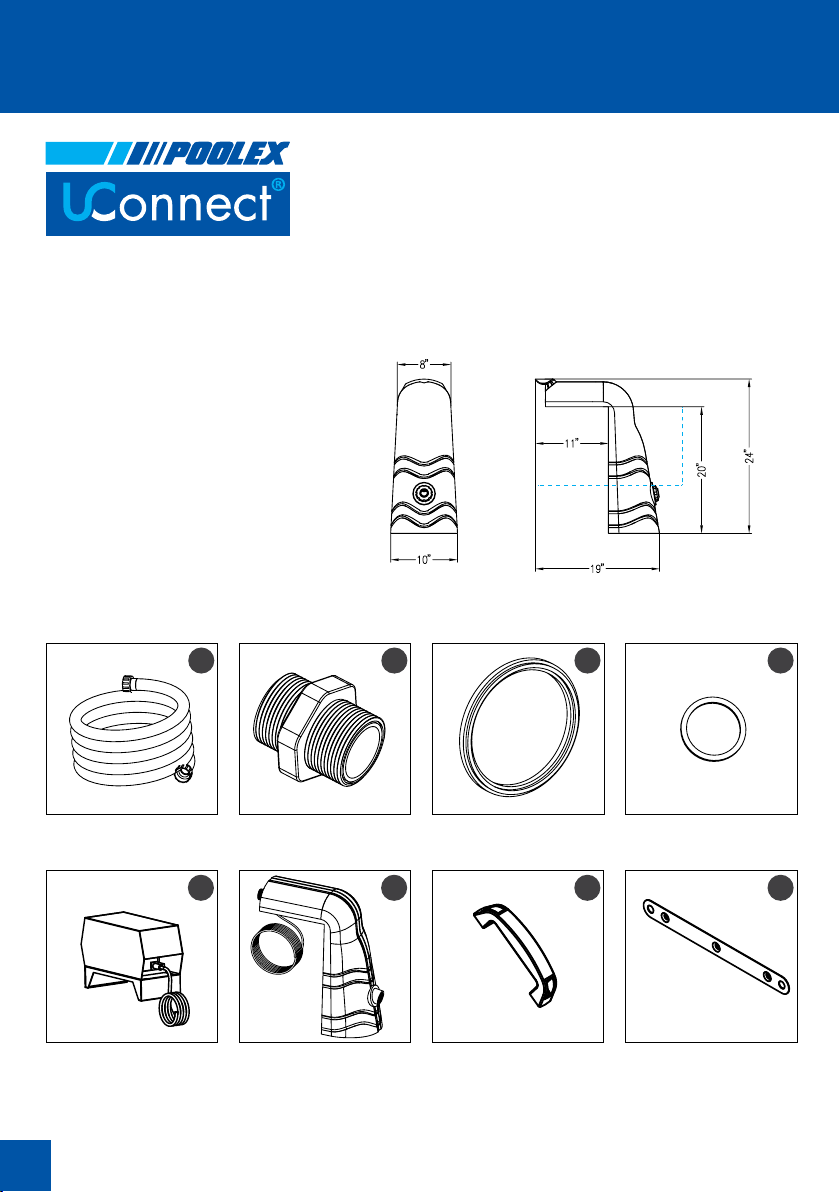

Description & Content
F
x4
C
E H
x2
D
G
x2
A
x2
B
Seal
Ø 1.5″ / 38mm
Removable handle
Heat pump connector
6yd cable (6m) Ø 1.2″ - 30mm
Power adapter
AC 230V / AC 12V (Fusible 1A)
Mounting kit
Heat pump adapter 1″½
Ø 1.2″ - 1.5″ / 30mm - 38mm
Poolex UConnect
with a 8yd m cable (8m)
Seal
Ø 1.2″ / 30mm
CONTENT
FEATURES
Poolex UConnect
The fastest and easiest solution to connect your heat pump to your swimming pool.
• Power Supply 230V
• Warter Pump 12V/85W
• IPX8 Protection
• Min. water ow 3.8 m³/h (836 gal/hr)
• Max. water ow 5.2 m³/h (1,144 gal/hr)
• 1″½ Adaptor
Inch dimensions
Min. Water level
12"

EN
Installation

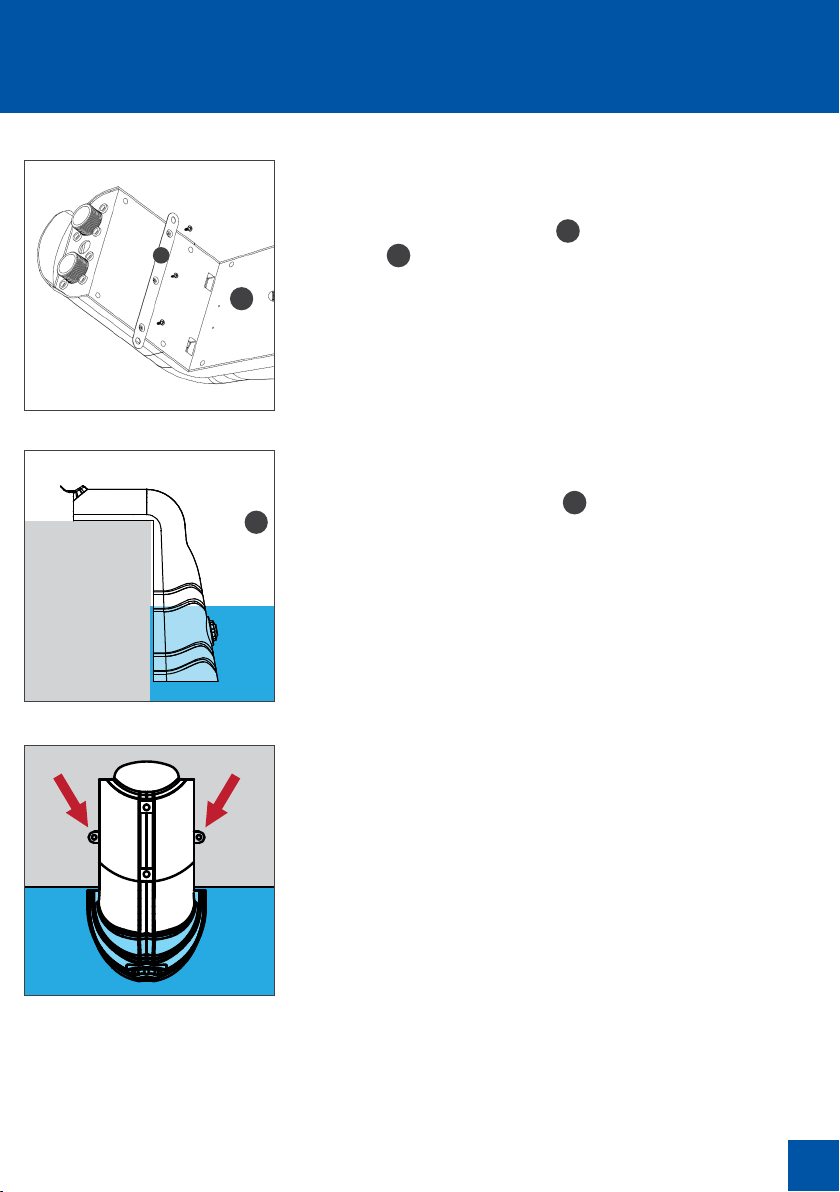

Installation of the xation device:
Place the metallic plate Hunder the Poolex UConnect
body Fwith the 3 supplied screws.
Place the Poolex UConnect Fon the side of your swim-
ming pool. The bottom part must be immersed up to the
delivery nozzle. Make sure to be at least 4 yards away from
your heat pump.
For better stability, the Poolex Uconnect may be attached
to the side of your pool with 2 screws placed on each side
of the upper part.
STEP 1
STEP 2
STEP 3
F
F
H

EN
Installation
Place the waterproong seals Cat the end of each connec-
tor A, then screw them to the body of the connector F.
Place the waterproong seals Don the large side of the
adaptors B, then screw these adaptors on the entrance
and the exit of your heat pump. (According to the heat
pump, you may need an additional adaptor.)
STEP 4
STEP 5
F
B
D
F
A
C
F
Then place the waterproong seals Cat the end of the
pipes A, then connect them to the heat pump, making
sure not to reverse the water entrance and exit.
STEP 6
F
A
C

EN
Installation

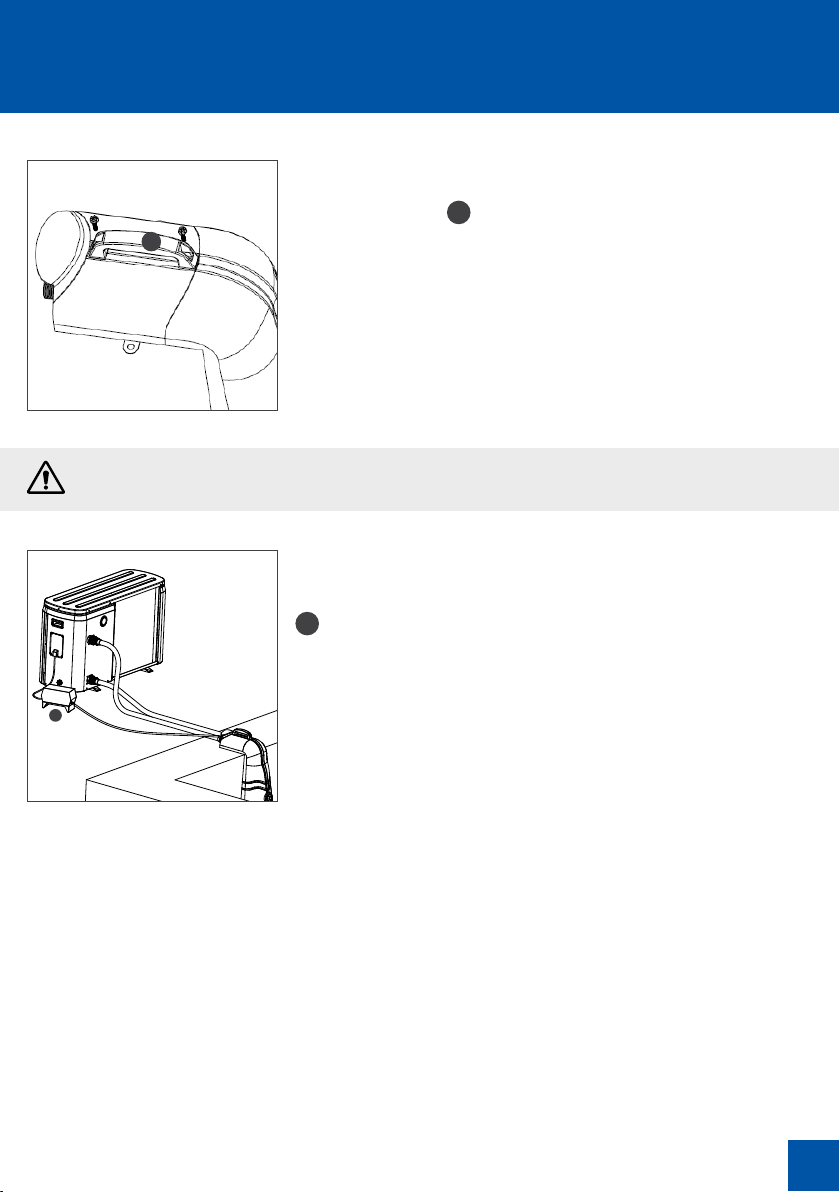

After having shut off the electricity, connect the transformer
Eto your heat pump or directly to your electrical installa-
tion, depending on whether you wish Poolex UConnect to
be linked to your heat pump. In this case, please refer to
your heat pump manual.
Finalize the installation by linking the Poolex UConnect
electric cable to the transformer.
The installation is now nished and your Poolex UConnect is ready to function.
Install the handle Gon top of the body of Poolex UConnect,
using the supplied screws.
STEP 8
STEP 7
WARNING : THE FOLLOWING STEP MUST BE MADE BY A QUALIFIED PROFES-
SIONAL, WITH THE ELECTRICITY SHUT OFF BEFORE ALL INTERVENTION.
G
E

EN
Maintenance
In winter, when the air temperature goes below 37° F (3°C), or during a lengthy period of not using
the device, it is crucial that you winterize your Poolex UConnect Kit.
Follow this simple procedure:
1. Unplug the power adaptor
2. Disconnect and drain the pipes
3. Take the Poolex UConnect box outside of water
4. Put your Poolex UConnect kit away, sheltered from inclement weather, making sure that the
water entrance and exit are blocked
The symbol on these products and associated documents indicates that it cannot be disposed of
with household trash at the end of its lifecycle. Please separate this product from other waste not
to harm the environment or people’s health.
Recycle the device to encourage the durable recovery of material resources. Private users may
contact the vendor from whom they bought the product, or the competent authorities, to learn how
to recycle the device, being respectful to the environment. Professional users must contact their
supplier and consult the contract conditions.
Poolstar warranties to the original owner all material defects and manufacturing defects of the Poolex
UConnect kit, for two years, following the billing date of the rst user.
Warranty is not extended in the following cases:
• Malfunction or damages resulting from the installation, use, or repair not conform to security instructions.
• Malfunction or damages resulting from improper pool chemicals.
• Malfunction or damages resulting from improper conditions of use.
• Damage resulting from carelessness, an accident, or acts of God.
• Malfunction of damages resulting from the use of non-authorized accessories.
Any repairs under Warranty must be approved before they are made and must be handled by a certied
technician. The Warranty is cancelled if repairs are made by a person non-authorized by Poolstar.
The warrantied parts will be replaced or repaired at Poolstar’s discretion. Defective parts must be returned
to Poolstar within the Warranty period. The Warranty does not cover unauthorized costs of labor or part
replacements. Shipping cost of the defective part is not included in the Warranty.
WINTERIZING
RECYCLING
WARRANTY

Distribution POOLSTAR FRANCE | www.poolstar.fr | ZA les Pielettes - 13740 LE ROVE - FRANCE
AssistAnce technique / suPPORt
04 91 51 01 99
www.poolex.fr
