POS FTPC150V12-E User manual

Information of use of the
LED Power Supply
Model No.: FTPC150V12-E
FTPC150V24-E
Specifications
Applications
Important information for the installation

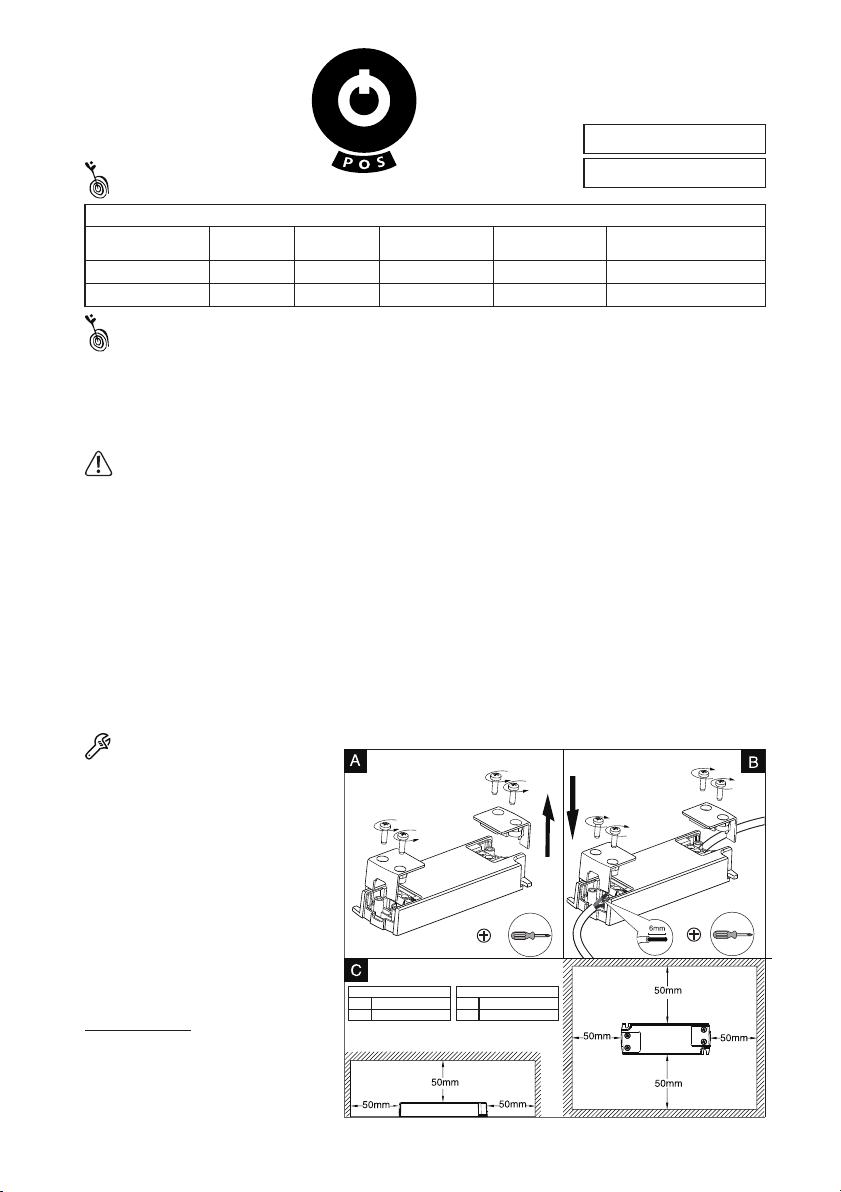

Mounting instruction
~200-240VAC / 50/60Hz / PF ł 0.9 / IP20 / 12V: Ta=45°C / Tc=85°C; 24V: Ta=45°C / Tc=90°C
Model No. DC Voltage
FTPC150V12-E
FTPC150V24-E
12V
24V
0-132W
0-150W
< 1.0A
< 1.0A
11.00A
6.25A
132W max.
150W max.
Load Input Current Max. Output Power Rated Current
An electronic protection circuit switches off the power supply in case of short circuit or overload in
ź
the secondary circuit, overheat as well as open circuit. After the removing of the faults, the LED
power supply is resetting automatically for operation again.
ź
voltage directive 2014/35/EU.
The unit conforms to the directive 2014/30/EU for the electromagnetic compatibility and the low
Connect the LED lamps to
ź
LED power supply according
to the schematic drawing.
Primary cable:
ź
2
H03VVH2-F 2x0.75mm
Secondary cable:
ź
2
H05VVH2-F 2x1.0mm
Be sure to read and understand all instructions before installation. For best results have installed by a
ź
qualified technican.
You must connect load to the power supply first before connecting power supply to mains. Improper
ź
order connection may cause damage and will void warranty.
There are no user serviceable parts inside power supply. Do not open power supply.
ź
Do not overload the power supply. Suitable for use in Dry Locations.
ź
The maximum length of output cable to the LED lamps should not exceed 2m in order to meet the
ź
EMC standards.
If the LED power supply is used for purposes other than originally intended or it is connected in the
ź
wrong way, no liability can be taken over for possible damages.
5±0.5kgf.cm
Mounting Location Dimension
R1.0, 13.03.2018
POS POWER
MPL Power Elektro Sp. z o.o.
ul. Wschodnia 40
44-119 Gliwice
Input terminals PRI
phase
L
neutral
N
Output terminals SEC
Positive
+
Common
-

Instrukcja obsługi
Zasilacz LED
Model.: FTPC150V12-E
FTPC150V24-E
Specyfikacja techniczna
Model Napięcie
wyjściowe
Zakres
obciążenia
Prąd
wejściowy
Wyjściowy prąd
znamionowy
Maksymalna moc
wyjściowa
FTPC150V12-E
FTPC150V24-E
12V
24V
0-132W
0-150W
< 1.0A
< 1.0A
11.00A
6.25A
132W max.
150W max.
Zastosowanie
ź
ź
Elektroniczne zabezpieczenia np. przeciążenie/zwarcie wyjścia lub przegrzanie powodują wyłączenie
urządzenia. Po usunięciu przyczyny aktywacji zabezpieczenia zasilacz załącza się automatycznie.
Zasilacz jest zgodny z dyrektywami Unii Europejskiej 2014/30/UE w zakresie kompatybilności
elektromagnetycznej oraz 2014/35/UE w zakresie bezpieczeństwa.
Informacje na temat instalacji zasilacza
Przed rozpoczęciem instalacji należy zapoznać się ze zrozumieniem z informacjami zmieszczonymi w
ź
niniejszej instrukcji obsługi. Zaleca się aby montażu zasilacz dokonał wykwalifikowany personel.
W pierwszej kolejności należy podłączyć obciążenie do wyjścia zasilacza a następnie zasilacz
ź
podłączyć do źródła zasilania AC. Odwrotna koleność podłączenia może spowodować uszkodzenie
zasilacza oraz unieważnić gwarancję.
We w nątrz zasilacza nie znajdują si ę po d ze s p o ł y do stę p n e dl a użytkow n i ka. Ni e
ź
otwierać/demontować obudowy zasilacza.
Nie należy przeciążać zasilacza. Zasilacz jest przeznaczony w pracy w środowisku suchym.
ź
ź
ź
Ze względu na spełnienie norm kompatybilności elektromagnetycznej zastosowane przewody
wyjściowe powinny być nie dłuższe niż 2m.
W przypadku nieprawidłowego podłączenia lub użycia zasilacza niezgodnie z jego przeznaczeniem
dostawca nie ponosi odpowiedzialności za ewentualne straty i zniszczenia.
Instrukcja montażu
Podłączyć obciążenie LED do
ź
zasilacza zgodnie ze schematem
znajdującym się obok
Jako przewodu wejściowego
ź
zaleca się użycie:
2
H03VVH2-F 2x0.75mm
Jako przewodu wyjściowego
ź
zaleca się użycie:
2
H05VVH2-F 2x1.0mm
R1.0, 13.03.2018
POS POWER
MPL Power Elektro Sp. z o.o.
ul. Wschodnia 40
44-119 Gliwice
5±0.5kgf.cm
Swobodna przestrzeń wokół zasilacza
Zaciski wejściowe PRI
zacisk fazowy
L
zacisk neutralny
N
Zaciski wyjściowe SEC
zacisk dodatni
+
zacisk wspólny
-
~200-240VAC / 50/60Hz / PF ł 0.9 / IP20 / 12V: Ta=45°C / Tc=85°C; 24V: Ta=45°C / Tc=90°C
