ILLUSTRATED PARTS LIST
CUSTOMER MODEL NO. PRRT850X
MFG ID NO. 96092001501
426583 Rev. 2 04.14.09 CL Printed in U.S.A.

2
TILLER - - MODEL NUMBER PRRT850X (96092001501)
HANDLE ASSEMBLY
KEY PART
NO. NO. DESCRIPTION
21 180517X428 Handle
23 86777 Screw, Hex Washer Hd. Slotted
#10-24 x 1/2
24 9484R Clip
26 159231 Cable, Clutch
27 73900400 Nut Hex Flange 1/4-20 unc
29 73731000 Nut, Keps #10-24 unc
30 104164X Tie, Cable
31 150696 Bolt, Pivot
33 72140404 Bolt, Carriage 1/4-20 unc x 1/2
37 102604X Grip, Bar, Control
41 102744X Clamp, Bar, Control
KEY PART
NO. NO. DESCRIPTION
1 189482 Control, Throttle
2 427643 Grip, Handle
4 159228 Bar Assembly, Control
6 180678 Panel, Control
8 71191008 Screw, Phd. #10-24
10 8206H Grip, Handle
11 4497H Clip, Hairpin
12 81328 Bolt, Shoulder
13 187497 Handle, Shift
14 109313X Grommet, Rubber
15 109337X Rod, Shift
16 72110608 Bolt, Carriage 3/8-16 x 1 Gr. 5
17 109229X Lock, Handle
18 73680600 Nut, Crownlock 3/8-16 unc
19 19131611 Washer 13/32 x 1 x 11 Ga.
20 109228X Lever, Lock, Handle NOTE: All component dimensions given in U.S. inches.
1 inch = 25.4 mm
1
33
2
2
6
30
8
27
24 26
23
15
11
10
12 13
21
19 18
31
17
16
11
20
29
27
41
37
37
4
Handle_assy_99_19
14

3
KEY PART
NO. NO. DESCRIPTION
3 73220600 Nut, Hex 3/8-16
4 170127 Shield, Inner Belt Guard RT
5 164329 Screw, Shift Lever
6 110111X Lever, Shift
7 72110404 Bolt, Carriage 1/4-20 x 1/2 Gr. 5
8 8700J Plate, Shift Indicator
9 86777 Screw, Hex, Washer Head, Slotted
#10-24 x 1/2
10 9484R Clip
12 73510400 Nut, Keps Hex 1/4-20 unc
13 23230506 Screw, Set, Hex 5/16-18 x 3/8
14 156117 Spacer, Split 0.327 x 0.42 x 1.220
15 19111116 Washer 11/32 x 11/16 x 16 Ga.
16 145102 Sheave, Transmission
19 12000028 Retainer, Ring
21 110652X Spacer, Split 0.327 x 0.42 x 2.09
22 74770508 Bolt, Fin Hex 5/16-24 unf x 1/2
23 5015J Tire
127259X Rim
795R Tire Valve
24 126875X Rivet, Drilled
25 4497H Clip, Hairpin
TILLER - - MODEL NUMBER PRRT850X (96092001501)
MAINFRAME, LEFT SIDE
KEY PART
NO. NO. DESCRIPTION
26 165501X428 Guard, Belt
27 132801 Belt, V
28 104679X Pulley, Idler
29 12000032 Ring, Klip
30 159229 Bracket, Idler
31 102384X Bolt, Hex 5/16-16 x 12
32 102141X Shaft, Idler Arm
33 74760616 Bolt, Hex 3/8-16 x 1
34 102383X Counterweight, L. H.
35 74760528 Bolt, Hex 5/16-18 x 1-3/4
36 102331X Bracket, Reinforcement, L. H.
37 130812 Sheave, Engine
38 74760544 Bolt, Fin Hex 5/16-18 unc x 2-3/4
39 140062 Cap, Plunger Blk
40 170488 Screw Hex Wsh Slt #10-24 x 1/2
44 73800500 Nut Lock Hex w/Ins 5/16-18 unc PL
65 73970500 Nut Lock Hex Flange
66 19131312 Washer 13/32 x 13/16 x 12 Ga.
68 73510600 Nut Keps Hex 3/8-16 unc




  

 
  

























MAINFRAME?LEFT??R



NOTE: All component dimensions given in U.S.
inches. 1 inch = 25.4 mm

4
KEY PART
NO. NO. DESCRIPTION
KEY PART
NO. NO. DESCRIPTION
TILLER - - MODEL NUMBER PRRT850X (96092001501)
MAINFRAME, RIGHT SIDE
1 185190 Bumper
2 73970500 Locknut, Hex, Flange 5/16-18
3 19111116 Washer 11/32 x 11/16 x 16 Ga.
4 74760512 Bolt, Hex 5/16-18 x 3/4
5 102332X Bracket, Reinforcement
7 102173X Counter Weight, R.H.
10 74760524 Bolt, Hex 5/16-18 x 1-1/2
11 4497H Clip, Hairpin
12 126875X Rivet, Drilled
NOTE: All component dimensions given in U.S.inches.
1 inch = 25.4 mm
13 5015J Tire
127259X Rim
795R Tire Valve
15 - - - - - - - - Engine, Briggs & Stratton
Model No. 157202 (Order parts
from engine manufacturer)
22 74760528 Bolt, Hex 5/16-18 x 1-3/4
44 73510600 Nut, Keps, Hex 3/8-16 unc
5
22
7
44
11
12
13
15
2
2
3
1
4
10
2
mainframe_right_26_r1

5
12
13 15
16
14
9
9
8
518
23
22
21
19
18
3
2
31
7
6
5
4
11
10
29
30
28
18 32 33
34
18
48
60
24
44
18
42 43
41
49
40
39
37
38
37
50
36
20
25
27
35
25 24
44
51 58
53
52
53
KEY PART
NO. NO. DESCRIPTION
NOTE: All component dimensions given in U.S. inches.
1 inch = 25.4 mm
1 188554 Transmission Assembly
(Includes Key Nos. 2-53)
2 188482 Gearcase, L.H. w/Bearing
(Includes Key No. 4)
3 161963 Gasket, Gearcase
4 5020J Bearing, Needle
5 1370H Washer, Thrust 5/8 x 1.10 x 1/32
6 137335 Pinion, Input
7 145101 Shaft, Input
8 4895H Bearing, Needle
9 154467 Washer, Seal
10 7392M Ball, Steel
11 100371K Spring, Shift, Fork
12 106160X O-Ring
13 142145 Asm. Bracket Shift
14 8353J Fork, Shift
15 12000039 Ring, Klip
16 154466 Shaft, Shift
18 4358J Washer
19 12000040 Ring, Klip
20 102114X Gear, Assembly, Reverse Idler
(Includes Key Nos. 21 and 22)
21 102115X Gear, Reverse Idler
22 6803J Bearing, Needle
23 102111X Shaft, Reverse Idler
24 10040700 Washer, Lock 7/16
25 73610700 Nut, Hex 7/16-20
27 143009 Bearing, Shaft, Ground Drive L.H.
28 106390X Spacer 0.765 x 1.125 x 1.23
TILLER - - MODEL NUMBER PRRT850X (96092001501)

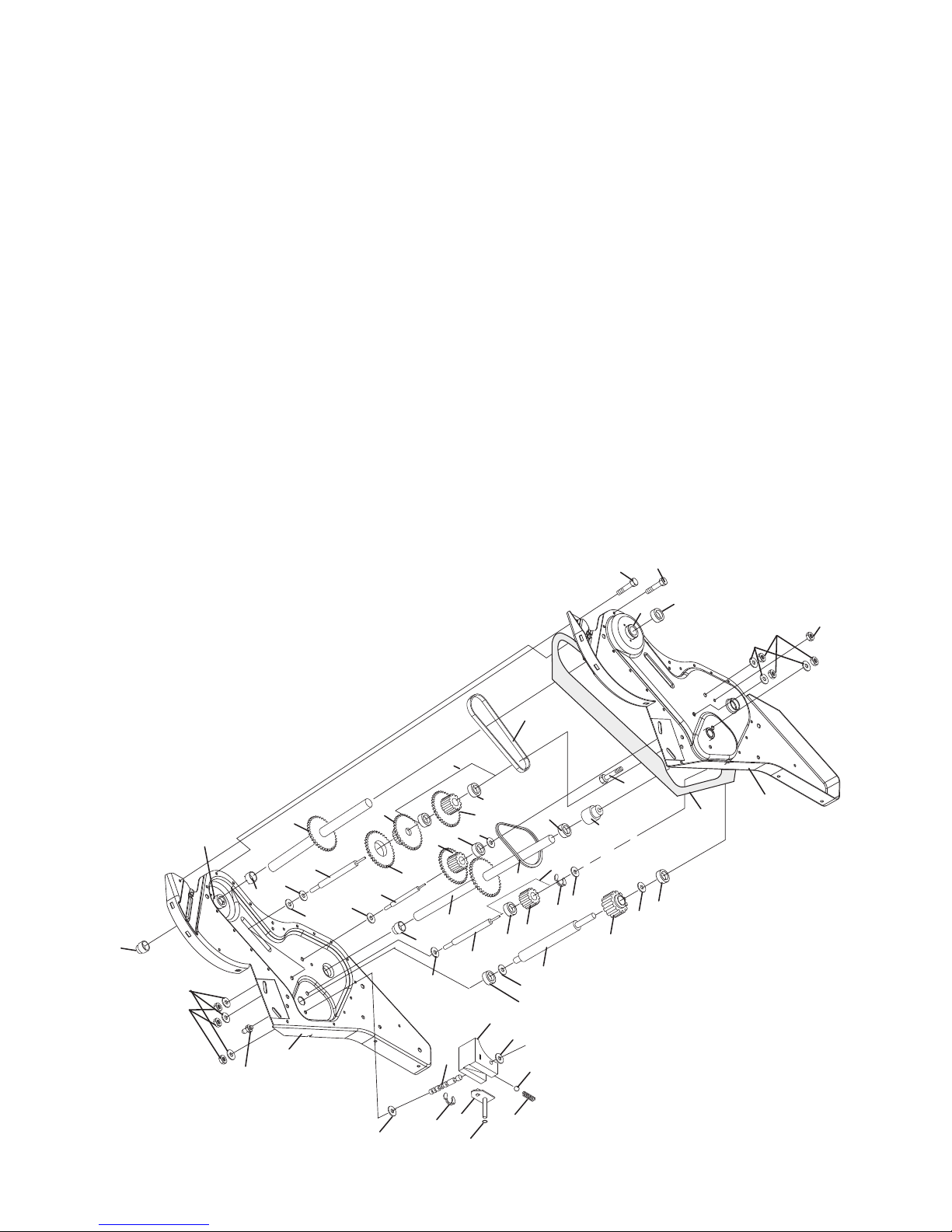

TRANSMISSION
KEY PART
NO. NO. DESCRIPTION
29 102134X Chain #35-50 Pitch
30 150737 Ground Shaft Assembly
31 143008 Bearing, Shaft, Ground Drive R.H.
32 106388X Spacer 0.70 x 1.00 x 1.150
33 102121X Sprocket and Gear Assembly
34 102112X Shaft, Reduction (2nd)
35 102101X Screw, Whiz, Lock 5/16-18 x 3-1/2
36 154355 Sprocket Assembly w/Bearing
(Includes Key Nos. 37 and 38)
37 4422J Bearing, Needle
38 154356 Sprocket, Tine
39 105345X Gear, Cluster, Red 1st & 2nd
40 105346X Gear, Reverse
41 8358J Shaft, Reduction (1st)
42 4220R Washer, Thrust
43 106146X Spacer 1.01 x 1.75 x 0.760
44 155236 Seal Asm, Oil
48 188485 Gearcase, R.H. w/Bearing
(Includes Key No. 8)
49 132688 Shaft, Tine
50 106147X Chain, Roller #50-50 Pitch
51 17720408 Screw 1/4-20 x 1/2
52 73220500 Nut, Hex 5/16-18
53 165140 Kit, Bearing
58 179520 Bolt Shoulder
60 183226 Fitting Grease
- - 6066J Grease, Plastilube #1

6
















 





















TINE?SHIELD??IN?R




22 74930632 Bolt, Hex 3/8-16 x 2
23 4440J Hinge
24 72140404 Bolt, Carriage 1/4-20 x 1/2 Gr. 5
25 6712J Cap, Vinyl
26 109227X Pad, Idler
27 102695X428 Shield, Leveling
28 120588X Pin, Hinge
29 197761X428 Shield, Side
30 73970500 Locknut, Flange 5/16-18
32 73220400 Nut Fin Hex 1/4-20 unc
33 10040400 Washer Lock Hvy Helical 1/4
35 72110505 Bolt, Carriage 5/16-18 x 5/8
37 73800500 Nut, Lock Hex 5/16-18 unc
38 73510500 Nut, Keps 5/16-18 unc
KEY PART
NO. NO. DESCRIPTION KEY PART NO. NO. DESCRIPTION
1 73900500 Nut, Lock Hex Flange 5/16-18
2 161415X428 Shield, Side, Outer L. H.
3 8393J Pin, Stake, Depth
4 12000035 Ring, Klip
5 180847 Bolt 5/16-18 x 3/4 ZNC
6 8394J Spring
7 8392J Bracket, Latch
8 109230X Spring, Depth Stake
9 124289X428 Shield, Tine
13 72110510 Bolt, Carriage 5/16-18 x 1-1/4
14 124311X Bracket, Shield Tine
15 161414X428 Shield, Side, Outer R.H.
16 73900400 Nut, Hex Flange 1/4-20 unc
18 72040410 Bolt, Carriage 1/4-20 x 1-1/4 Gr. 5
19 102701X Grip
20 73220600 Nut, Hex 3/8-16
21 102156X Stake, Depth NOTE: All component dimensions given in U.S. inches.
1 inch = 25.4 mm
TILLER - - MODEL NUMBER PRRT850X (96092001501)
TINE SHIELD

7
2
11
11
10
9
9
4
4
5
34
3
3
1
2
1
1
1
9
9
8
tine_ipb_1
KEY PART
NO. NO. DESCRIPTION KEY PART NO. NO. DESCRIPTION
1 4459J Tine, Outer, L.H.
2 132673 Clevis Pin
3 6554J Tine, Inner, L.H.
4 3146R Retainer, Spring Zinc
5 132727 Assembly, Hub and Plate, L.H.
8 74610616 Bolt, Hex 3/8-24 x 1
9 4460J Tine, Outer, R.H.
10 132728 Assembly, Hub and Plate, R.H.
11 6555J Tine, Inner, R.H.
34 73540600 Nut Crownlock 3/8-24
NOTE: All component dimensions given in U.S. inches.
1 inch = 25.4 mm
TILLER - - MODEL NUMBER PRRT850X (96092001501)
TINE ASSEMBLY

8
1 173196 Decal, CNTRL PNL
2 417934 Decal, Decal, Blt Grd
4 180816 Decal, Instruction, Tilling
5 110614X Decal, Hand Placement
6 102180X Decal, Shift Indicator
7 422972 Decal, Warning, Shield
9 120076X Decal, Warning, Rotating Tines
11 411816 Decal, Rewind
13 424102 Decal, Warning, Spark Arrestor
14 417549 Decal, B&S, Air Cleaner
- - 418121 Manual, Operator's, English/French
- - 426583 Manual, Repair Parts, English/French
KEY PART
NO. NO. DESCRIPTION
TILLER - - MODEL NUMBER PRRT850X (96092001501)
DECALS
2
1
6
9
5
7
14
13
11
4

8
1 173196 Décalcomanie de la marque de fabrique
2 417934 Décalcomanie de la marque de fabrique
4 180816 Décalcomanie des instructions de labourage
5 110614X Décalcomanie de l’emplacement des mains
6 102180X Décalcomanie de l’indicateur du changement de vitesse
7 422972 Décalcomanie d’avertissement de protecteur
9 120076x Décalcomanie d’avertissement de la rotation de dent
11 411816 Décalcomanie de moteur
13 424102 Décalcomanie, d’avertissement de pare-étincelles
14 417549 Décalcomanie, B&S, Filtre d'aire
- - 418121 Manuel du Propriétaire, Français / Anglais
- - 426583 Manuel du Pièces, Français / Anglais
NO. NO
DE DE
RÉF. PIÈCE DESCRIPTION
MOTOBINEUSE - - MODÉLE NO. PRRT850X (96092001501)
DÉCALCOMANIES
2
1
6
9
5
7
14
13
11
4

7
2
11
11
10
9
9
4
4
5
34
3
3
1
2
1
1
1
9
9
8
tine_ipb_1
1 4459J Dents extérieurs, C.G.
2 132673 Axe de chape
3 6554J Dents intérieurs, C.G.
4 3146R Ressort de retenue
5 132727 Ensemble du moyeu et de la plaque,
C.G.
8 74610616 Boulon H 3/8-24 x 1
9 4460J Dents extéreiurs, C.D.
NO. NO
DE DE
RÉF. PIÈCE DESCRIPTION
NO. NO
DE DE
RÉF. PIÈCE DESCRIPTION
REMARQUE: Toutes les dimensions de composant sont don-
nées en pouces É.-U. --1 pouce = 25,4 mm.
MOTOBINEUSE - - MODÉLE NO. PRRT850X (96092001501)
DENTS
10 132728 Ensemble du moyeu et de la plaque,
C.D.
11 6555J Dents intérieurs, C.D.
34 73540600 Écrou frein 3/8-24

6
NO. NO
DE DE
RÉF. PIÈCE DESCRIPTION
NO. NO
DE DE
RÉF. PIÈCE DESCRIPTION
1 73900500 Écrou à bride 5/16-18
2 161415X428 Déflecteur du côté extérieur C.G.
3 8393J Goupille de la jauge de profondeur
4 12000035 Rondelle clip
5 180847 Boulon 5/16-18 x 3/4 ZNC
6 8394J Ressort
7 8392J Support du loquet
8 109230X Ressort de la jauge de profondeur
9 124289X428 Déflecteur des dents
13 72110510 Boulon de chariot 5/16-18 x 1-1/4
14 124311X Support du déflecteur des dents
15 161414X428 Déflecteur du côté extérieur C.D.
16 73900400 Écrou H 1/4-20 unc
18 72040410 Boulon de chariot 1/4-20 x1-1/4 Cat. 5
19 102701X Manchon
20 73220600 Écrou H 3/8-16
21 102156X Jauge de profondeur
22 74930632 Boulon H 3/8-16 x 2
23 4440J Charnière
24 72140404 Boulon de chariot 1/4-20 x 1/2 Cat. 5
25 6712J Chapeau de vinyle
26 109227X Coussin de galet-tendeur
27 102695X428 Déflecteur de nivellement
28 120588X Goupille de charnière
29 197761X428 Déflecteur du côté
30 73970500 Écrou frein à bride 5/16-18
32 73220400 Écrou H 1/4-20 unc
33 10040400 Rondelle frein 1/4
35 72110505 Boulon de chariot 5/16-18 x 5/8 unc
37 73800500 Écrou frein à bride 5/16-18 x 5/8 unc
38 73510500 Écrou 5/16-18 unc
REMARQUE: Toutes les dimensions de composant sont don-
nées en pouces É.-U. --1 pouce = 25,4 mm.
MOTOBINEUSE - - MODÉLE NO. PRRT850X (96092001501)
DÉFLECTEUR DES DENTS
















 





















TINE?SHIELD??IN?R





5
12
13 15
16
14
9
9
8
518
23
22
21
19
18
3
2
31
7
6
5
4
11
10
29
30
28
18 32 33
34
18
48
60
24
44
18
42 43
41
49
40
39
37
38
37
50
36
20
25
27
35
25 24
44
51 58
53
52
53
28 106390X Entretoise 0,765 x 1,125 x 1,23
29 102134X Chaîne n°35-50 Pas
30 150737X Ensemble de l’arbre
31 143008 Palier d'arbre d'entraînement C.D.
32 106388X Entretoise 0,70 x 1,00 x 1,150
33 102121X Ensemble du pignon et de l’engrenage
34 102112X Arbre de démultiplication (2ème)
35 102101X Vis d'arrêt Whiz 5/16-18 x 3-1/2
36 154355 Ensemble du pignon avec palier (Y
compris les nos. de réf. 37 et 38)
37 4422J Roulement à aiguilles
38 154356 Pignon de dent
39 105345X Train des pignons (1ère et 2ème)
40 105346X Engrenage en arrière
41 8358J Arbre de démultiplication (1ère)
42 4220R Rondelle de butée
43 106146X Entretoise 1,01 x 1,75 x 0,760
44 155236 Bague d'étanchéité
48 188485 Boîte de vitesse C.D. avec palier (Y
compris le no. réf. 8)
49 132688 Arbre de dent
50 106147X Chaîne à rouleaux n°50-50 pas
51 17720408 Vis 1/4-20 x 1/2
52 73220500 Écrou H 5/16-18
53 165140 Jeu du palier d’arbre de dent
58 179520 Boulon
60 183226 Boîte de vitesse
- - 6066J Graisse n°1
1 188554 Ensemble de la transmission (Y com-
pris les nos. de réf. 2-52)
2 188482 Boîte de vitesse C.G. avec un palier (Y
compris le no. de réf. 4)
3 161963 Garniture de la boîte de vitesse
4 5020J Roulement à aiguilles
5 1370H Rondelle de butée 5/8 x 1,10 x 1/32
6 137335 Pignon d'entrée
7 145101 Arbre d'entrée
8 4895H Roulement à aiguilles
9 154467 Rondelle d'étanchéité
10 7392M Bille d'acier
11 100371X Ressort de la fourchette du change-
ment de vitesse
12 106160X Joint torique
13 142145 Ensemble de support
14 8353J Fourchette du changement de vitesse
15 12000039 Rondelle clip
16 154466 Arbre du changement de vitesse
18 4358J Rondelle
19 12000040 Rondelle clip
20 102114X Engrenage de l’ensemble du galet-
tendeur en arrière (Y compris les nos.
de réf. 21 et 22)
21 102115X Engrenage de galet-tendeur en arrière
22 6803J Roulement à aiguilles
23 102111X Arbre du galet-tendeur en arrière
24 10040700 Rondelle frein 7/16
25 73610700 Écrou H 7/16-20
27 143009 Palier d'arbre d'entraînement C.G.
NO. NO
DE DE
RÉF. PIÈCE DESCRIPTION
NO. NO
DE DE
RÉF. PIÈCE DESCRIPTION
REMARQUE: Toutes les dimensions de composant sont don-
nées en pouces É.-U. --1 pouce = 25,4 mm.
MOTOBINEUSE - - MODÉLE NO. PRRT850X (96092001501)
TRANSMISSION

4
13 5015J Pneu
127259X Jante
795R Tubulure de la valve de pneu
15 - - - - - - - - Moteur Briggs Modèle 157202
(Commandez les pièces par suite du
fabricant du moteur)
22 74760528 Boulon H 5/16-18 x 1-3/4
44 73510600 Écrou H 3/8-16 unc
1 185190 Pare-chocs
2 73970500 Écrou frein à bride 5/16-18
3 19111116 Rondelle 11/32 x 11/16 x 16 Ja.
4 74760512 Boulon H 5/16-18 x 3/4
5 102332X Support de soutien
7 102173X Contrepoids C.D.
10 74760524 Boulon H 5/16-18 x 1-1/2
11 4497H Collier en épingle à cheveux
12 126875X Rivet percé
NO. NO
DE DE
RÉF. PIÈCE DESCRIPTION
NO. NO
DE DE
RÉF. PIÈCE DESCRIPTION
REMARQUE: Toutes les dimensions de composant sont don-
nées en pouces É.-U. --1 pouce = 25,4 mm.
MOTOBINEUSE - - MODÉLE NO. PRRT850X (96092001501)
ENSEMBLE DU CADRE C.D.
5
22
7
44
11
12
13
15
2
2
3
1
4
10
2
mainframe_right_26_r1

3
3 73220600 Écrou H 3/8-16
4 170127 Protecteur
5 164329 Vis
6 110111X Levier du changement de vitesse
7 72110404 Boulon de chariot 1/4-20 x 1/2 Cat. 5
8 8700J Plaque de l’indicateur du changement
de vitesse
9 86777 Vis à tête de rondelle H à fente
n°10-24 x 1/2
10 9484R Collier
12 73510400 Écrou H 1/4-20 unc
13 23230506 Vis de pression H 5/16-18 x 3/8
14 156117 Entretoise fendue
0,327 x 0,42 x 1,220
15 19111116 Rondelle 11/32 x 11/16 x 16 Ja.
16 145102 Réa de transmission
19 12000028 Bague de fermerture
21 110652X Entretoise fendue 0,327 x 0,42 x 2,09
22 74770508 Boulon 5/16-24x 1/2
23 5015J Pneu
127259X Jante
795R Tubulure de la valve de pneu
24 126875X Rivet
25 4497H Collier en épingle à cheveux
26 165501X428 Protecteur de courroie
27 132801 Courroie trapézoïdale
28 104679X Poulie de galet-tendeur
29 12000032 Rondelle clip
30 159229 Support de galet-tendeur
31 102384X Boulon H 5/16-16 x 12
32 102141X Arbre du bras de galet-tendeur
33 74760616 Boulon H 3/8-16 x 1
34 102383X Contre-poids C.G.
35 74760528 Boulon H 5/16-18 x 1-3/4
36 102331x Support de soutien C.G.
37 130812 Réa de moteur
38 74760544 Boulon H 5/16-18 x 2-3/4
39 140062 Chapeau de plongeur
40 170488 Vis H #10-24 x .50
44 73800500 Écrou H 5/16-18
65 73970500 Écrou frein H
66 19131312 Rondelle 13/32 x 13/16 x 12 Ja.
68 73510600 Écrou H 3/8-16 unc
NO. NO
DE DE
RÉF. PIÈCE DESCRIPTION
NO. NO
DE DE
RÉF. PIÈCE DESCRIPTION
MOTOBINEUSE - - MODÉLE NO. PRRT850X (96092001501)
ENSEMBLE DU CADRE C.G.
REMARQUE: Toutes les dimensions de composant sont don-
nées en pouces É.-U. --1 pouce = 25,4 mm.




  

 
  

























MAINFRAME?LEFT??R




2
1 189482 Commande des gaz
2 427643 Couverture de poignée
4 159228 Ensemble de la barre de commande
6 180678 Tableau de commande
8 71191008 Vis à tête plate bombée n°10-24
10 8206H Couverture de poignée
11 4497H Collier en épingle à cheveux
12 81328 Boulon à épaulement
13 187497 Levier du changement de vitesse
14 109313X Passe-fil de caoutchouc
15 109337X Tige du changement de vitesse
16 72110608 Boulon de chariot 3/8-16 x 1 Cat. 5
17 109229X Verrou de poignée
18 73680600 Écrou auto-frein 3/8-16 unc
19 19131611 Rondelle 13/32 x 1 x 11 Ja.
NO. NO
DE DE
RÉF. PIÈCE DESCRIPTION
NO. NO
DE DE
RÉF. PIÈCE DESCRIPTION
MOTOBINEUSE - - MODÉLE NO. PRRT850X (96092001501)
ENSEMBLE DE LA POIGNÉE
REMARQUE: Toutes les dimensions de composant sont don-
nées en pouces É.-U. --1 pouce = 25,4 mm.
20 109228X Levier du verrou de poignée
21 180517X428 Poignée
23 86777 Vis à tête H fenté n°10-24 x 1/2
24 9484R Collier
26 159231 Câble d'embrayage
27 73900400 Écrou H 1/4-20 unc
29 73731000 Écrou à taquets n°10-24 unc
30 104164X Attache plastique
31 150696 Boulon à pivot
33 72140404 Boulon de chariot 1/4-20 unc x 1/2
37 102604X Couverture de la barre de commande
41 102744X Bride de serrage de la barre de com-
mande
1
33
2
2
6
30
8
27
24 26
23
15
11
10
12 13
21
19 18
31
17
16
11
20
29
27
41
37
37
4
Handle_assy_99_19
14

LISTE DES PIÈCES ILLUSTRÉE
NUMÉRO DE CLIENT: PRRT850X
MFG ID NO. 96092001501
426583 Rev. 2 04.14.09 CL IMPRIMÉ AUX É.-U.
