Power Fist 8597312 User manual

V4.0 8597312
Please read and understand all instructions before use. Retain this manual for
futurereference.
User Manual
Laminate Floor Cutter

8597312 Laminate Floor Cutter V4.0
2 For technical questions call 1-800-665-8685
INTRODUCTION
The Laminate Floor Cutter can cut laminate 8-1/4in wide and12 mm thick. The
thermoplastic rubber handle providesa comfortablegrip for smooth cutting. A
hook keeps theblade locked downwhen stored.
SAFETY
WARNING! Read andunderstand allinstructionsbefore usingthis tool. The
operator must follow basic precautionsto reducethe riskof personal injury
and/or damage to theequipment.
Keep this manual for safety warnings, precautions, operating or inspection and
maintenanceinstructions.
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices found in this manual. A notice
is an alert that there is a possibility of propertydamage,injury or deathif certain
instructionsare not followed.
DANGER! This notice indicatesan immediate and specific hazardthat will
result in severe personal injury or death if the proper precautions
are not taken.
WARNING! This notice indicatesa specific hazardor unsafe practice that
could result in severe personal injury or death if the proper
precautions arenot taken.
CAUTION! This notice indicates a potentially hazardous situation that may result
in minor or moderate injury if proper practices are not taken.
NOTICE! This notice indicatesthat a specific hazard or unsafepractice will
result in equipment or property damage, but not personal injury.
Laminate Floor Cutter

V4.0 Laminate Floor Cutter 8597312
Visit www.princessauto.com for more information 3
WORK AREA
1. Operate in a safe work environment. Keep your work area clean,well-lit
and free of distractions. Place lights so you are not working in a shadow.
2. Keep anyone not wearingthe appropriate safety equipment away from the
work area.
3. Store unusedtools properly in a safe and drylocation to prevent rust or
damage. Lock tools away and keepout of thereach of children.
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by the Canadian
Standards Association (CSA) or American National Standards Institute (ANSI).
PERSONALPROTECTIVEEQUIPMENT
1. Always wear impact safety gogglesthat provide front and side protection
for the eyes. Eyeprotection equipment shouldcomplywith CSA Z94.3-07
or ANSI Z87.1 standards based on thetype of work performed.
2. Wear gloves that provide protectionbased on the work materials orto
reduce the effects of tool vibration.
3. Wear protective clothing designed forthe workenvironment and tool.
4. Non-skid footwear is recommended to maintain footing andbalance in the
work environment.
PERSONALPRECAUTIONS
Control the tool, personal movement and the workenvironment to avoid
personalinjury or damageto tool.
1. Do not operate any tool whentired or under theinfluenceof drugs, alcohol
or medications.
2. Avoid wearing clothes or jewelrythat can becomeentangled with the
moving parts of a tool. Keeplonghair coveredor bound.
3. Do not overreachwhenoperatinga tool. Proper footingandbalance
enables better control in unexpectedsituations.

8597312 Laminate Floor Cutter V4.0
4 For technical questions call 1-800-665-8685
SPECIFIC SAFETY PRECAUTIONS
WARNING! DO NOT let comfort or familiarity with product (gained from
repeated use) replacestrict adherence tothe toolsafetyrules. If you use
this toolunsafelyor incorrectly, you cansuffer serious personal injury.
1. Use the correct tool for the job. This tool was designed for a specific function.
Do not modify or alter this tool or use it for an unintended purpose.
2. Do not usethe toolif any parts are damage broken ormisplaced. Repair or
replace the parts.
3. Keep cutting blade in the fully closed position when not in use.
4. Keep handsawayfromthe blade cutting area to avoid an injury.
5. Periodicallycheck thatall hardwareremains tight.
6. Inspect materialfor foreignobjectssuch as staples,nails or debris.
Remove from material before cutting.
UNPACKING
WARNING! Do not operatethe tool if anypart is missing. Replacethe
missing part beforeoperating. Failureto doso could result in a malfunction
and personal injury.
Remove the parts and accessories fromthe packaging andinspect for damage.
Make sure that all items in the parts list are included.
Contents:
• Laminate Floor Cutter
• V-Support
OPERATION
The Laminate Floor Cutter has a flat cuttingblade surface insteadof a sharp
edge like a knife. The 90º edge on either side of the cutter will slice throughthe
laminate and remove a section equal to the cutting blade’s width.
The cut edgewill be slightly rough. Placethis edge against the wall where a
baseboardor finished molding will cover it.
Numberedreferencesin parenthesis (#1) refer to theincluded Parts List.

V4.0 Laminate Floor Cutter 8597312
Visit www.princessauto.com for more information 5
1. Determine how you will place the laminate.Reversethe workpieceso the
tongue is on thewrong side. Lay it downso it touches the wall and
overlaps thelaminate already laid down.
2. Mark the finishedside of the laminate at the point of overlap.Put the mark
on the portion you willdiscard.
3. Place the cutter on a level floor.
4. Loosen the plastic nut (#9) and swingthe hook(#11) out fromunder the
frame. Tighten theplasticnut to keep the hook out of theway.
5. Step on the cutter base (#19) andswingthecutting arm upuntil it
is vertical.
6. Insert the laminatedworkpieceagainst the backstop with the finished side
up and the tongue closest to the open cutting blade(#5).
7. Place the V-support (#17) under the longer end of the laminate. Position
the support so the laminateremains flat on the cutter.
8. Line up the laminate’s cut mark with the cuttingblade’s outer edge.
The mark anddiscardsectionmust be under the blade, as it will remove
a section equal to the blade’s width. This will leave the correct length
for installation.
9. Hold the laminate firmly by handand swing thecutting armdown far
enoughto create a 1/2 in. cut andstop. Keep your hand away fromthe
blade’s path to avoid aninjury.
10. Hold the cutting arm with bothhandsandpushdown to completethe cut
in one smoothmotion.
11. The laminate workpieceis now ready. Slight cracking orchipsalong the
edge willbe hiddenby thebaseboardor molding.
12. When work is complete,loosen the plastic nut, swingthe hook under the
frame and tightenthenut.

8597312 Laminate Floor Cutter V4.0
6 For technical questions call 1-800-665-8685
CARE & MAINTENANCE
1. Maintain the tool with care. Atool in good conditionis efficient, easierto
controland will have fewer problems.
2. Inspect the tool components periodically. Repair or replace damaged or
worn components.Only use identical replacement partswhen servicing.
3. Keep the tool handlesclean, dryand free fromoil/grease at all times.
4. Keep the blade’s edges sharpwith a sharpeningstone.Maintain the90
degree angle for clean cuts.
5 Periodically check allassembly to ensure that hardware remains tight
WARNING! Only qualifiedservicepersonnelshould repair the tool. An
improperlyrepaired tool may present a hazard to the user and/or others.
CLEANING
Clean the cutter with a damprag. Removelaminate debris from thecutting
blade carefully to avoid cutting yourself.
LUBRICATION
Inspect and lubricate thetool when required. Only use light oil to lubricate the
tool. Other lubricants may not be suitable and could damage the tool or causea
malfunctionduring use.
STORAGE
When notin use for an extendedperiod,apply a thin coat of lubricant to the
steel parts to avoid rust. Remove thelubricant before using the tool again.
DISPOSAL
Recycle a tool damagedbeyond repair at the appropriate facility.
TROUBLESHOOTING
Visit a Princess Auto Ltd.location for a solution if the tooldoes not function
properly or parts are missing. If unableto do so, havea qualified technician
service the tool.

V4.0 Laminate Floor Cutter 8597312
Visit www.princessauto.com for more information 7

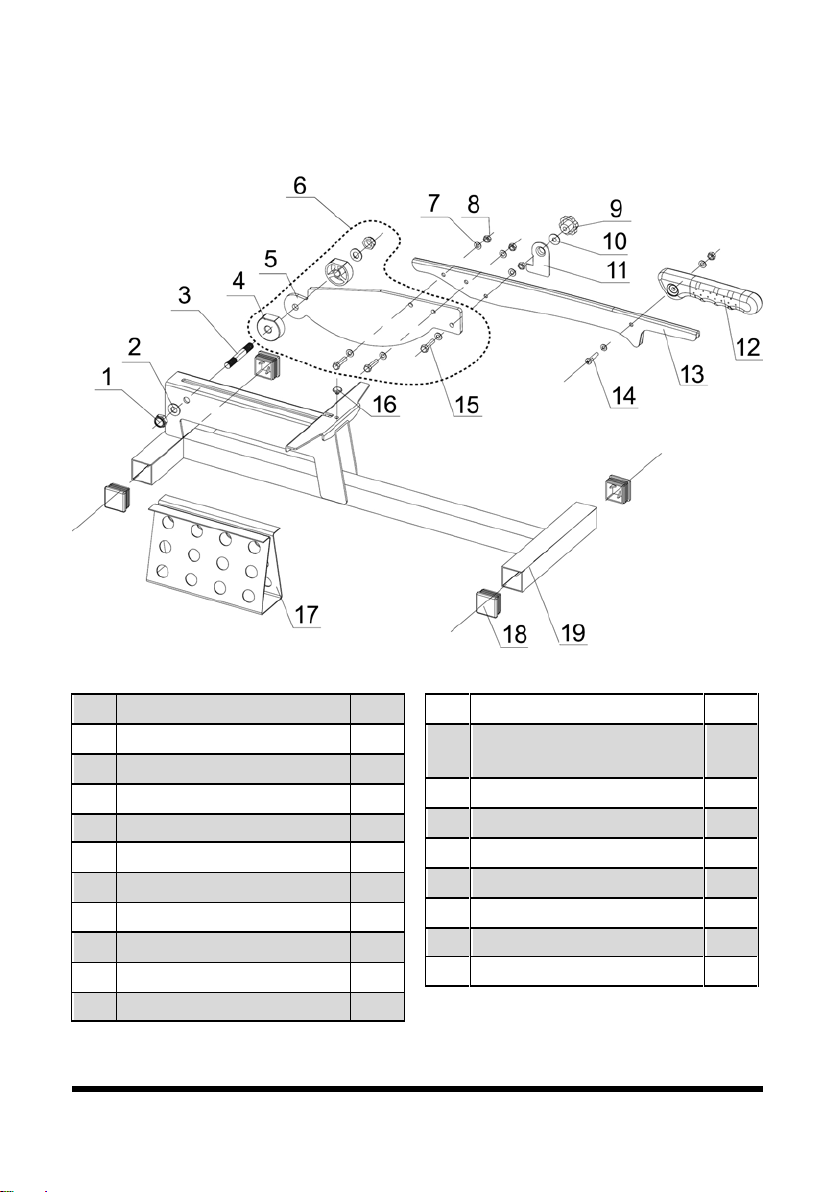

PARTS BREAKDOWN
PARTS LIST
#
DESCRIPTION
QTY
1 LocknutM10 1
2 Washer Ø10 1
3 Axis M10 1
4 Plastic Spacer 2
5 Cutting Blade 1
6 Blade Assembly 1
7 Washer Ø6 8
8 LocknutM6 4
9 Plastic Nut 1
10 Washer 1
11
Hook
1
12
ThermoplasticRubber
Handle
1
13 Steel Handle 1
14
Screw
1
15
Screw M6x17
3
16 Rubber Mat 1
17 V-Support 1
18 Bulkhead 4
19 Cutter Base 1

8597312 Laminate Floor Cutter V4.0
8 For technical questions call 1-800-665-8685

V 4,0 8597312
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil.
Conservez ce manuel afin de pouvoir le consulter plus tard.
Manuel d'utilisateur
Outildecoupepour
plancherlamellé

8597312 Outil de coupe pour plancher lamellé V 4,0
2 En cas de questions techniques, appelez le 1-800-665-8685
INTRODUCTION
L’outil de coupe pour plancher lamellé peut couper des lamelles d’une largeur de 8
1/4 po et d’une épaisseur de 12 mm. La poignée en caoutchouc thermoplastique
procure une prise confortable afin d’effectuer une coupe en douceur. Un crochet
retient la lame en position verrouillée pendant le rangement.
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant
d'utiliser cet outil. L'utilisateur doit respecter les précautions de base
lorsqu'il utilise cet outil afin de réduire le risque de blessure ou de
dommage à l'équipement.
Conservez ce manuel qui contient les avertissements de sécurité, les précautions,
les instructions de fonctionnement ou d'inspection et d'entretien.
DÉFINITIONS DE DANGER
Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce
manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la
propriété, de blessure ou de décès si on ne respecte pas certaines instructions.
DANGER ! Cet avis indique un risque immédiat et particulier qui
entraînera des blessures corporelles graves ou même la
mort si on omet de prendre les précautions nécessaires.
AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui pourrait entraîner des blessures
corporelles graves ou même la mort si on omet de
prendre les précautions nécessaires.
ATTENTION ! Cet avis indique une situation possiblement dangereuse qui
peut entraîner des blessures mineures ou modérées si on
ne procède pas de la façon recommandée.
Outildecoupepour
plancherlamellé

V 4,0 Outil de coupe pour plancher lamellé 8597312
Visitez www.princessauto.com pour plus d'informations 3
AVIS ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui entraînera des dommages au niveau de
l'équipement ou des biens, mais non des blessures corporelles.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire
de travail propre, bien éclairée et exempte de toute distraction. Placez les
lampes de façon à ne pas travailler dans l’ombre.
2. Assurez-vous que les personnes qui ne portent pas l'équipement de
sécurité approprié ne se trouvent pas à proximité de l'aire de travail.
3. Rangez les outils correctement dans un lieu sécurisé et sec. Gardez les
outils hors de la portée des enfants.
SÉCURITÉ PERSONNELLE
AVERTISSEMENT ! Portez de l'équipement de protection personnelle
homologué par l'Association canadienne de normalisation (CSA) ou
l'American National Standards Institute (ANSI).
ÉQUIPEMENT DE PROTECTION PERSONNELLE
1. Portez toujours des lunettes antiprojections qui offrent une protection
frontale et latérale pour les yeux. L'équipement de protection des yeux
devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du
type de travail effectué.
2. Portez des gants qui protègent en fonction des matériaux de travail et pour
réduire les effets des vibrations de l'outil.
3. Portez des vêtements de protection conçus pour l'environnement de travail
et pour l'outil.
4. Les chaussures antidérapantes sont recommandées pour maintenir la
stabilité et l'équilibre au sein de l'environnement de travail.
PRÉCAUTIONS PERSONNELLES
Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de
travail pour éviter les blessures ou le bris de l'outil.
1. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool
ou de médicaments.

8597312 Outil de coupe pour plancher lamellé V 4,0
4 En cas de questions techniques, appelez le 1-800-665-8685
2. Évitez de porter des vêtements ou des bijoux pouvant se prendre dans les pièces
mobiles d'un outil. Gardez les cheveux longs recouverts ou attachés.
3. N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir. Une
stabilité et un équilibre appropriés sont nécessaires afin d'avoir un meilleur
contrôle en cas de situations inattendues.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
AVERTISSEMENT! Ne permettez PAS au confort ou à votre familiarisation
avec l'outil (obtenus après un emploi répété) de se substituer à une
adhésion stricte aux règles de sécurité de l'outil. Si vous utilisez cet outil
de façon dangereuse ou incorrecte, vous pouvez subir des blessures
corporelles graves.
1. Utilisez le bon outil pour la tâche à effectuer. Cet outil a été conçu pour une
utilisation spécifique. Évitez de modifier ou d'altérer cet outil ou de l'utiliser
à une fin autre que celle pour laquelle il a été conçu.
2. N’utilisez pas l’outil si des pièces présentent des dommages ou sont
déplacées. Réparez ou remplacez les pièces.
3. Maintenez la lame de coupe en position de fermeture complète lorsqu’elle
n’est pas utilisée.
4. Gardez les mains éloignées de la surface de coupe de la lame afin d’éviter
les blessures.
5. Vérifiez régulièrement si toutes les pièces de quincaillerie restent serrées.
6. Vérifiez si le matériau présente des objets étrangers, comme des
broches, des clous ou d'autres débris. Enlevez ces objets du matériau
avant de le couper.
DÉBALLAGE
AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont
manquantes. Remplacez les pièces manquantes avant l'utilisation. Le
non-respect de cet avertissement peut entraîner une défectuosité et des
blessures graves.
Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a
des dommages. Assurez-vous que tous les articles sur la liste de pièces
sont compris.

V 4,0 Outil de coupe pour plancher lamellé 8597312
Visitez www.princessauto.com pour plus d'informations 5
Contenu :
• Outil de coupe pour plancher lamellé
• Support en V
UTILISATION
L’outil de coupe pour plancher lamellé est muni d’une lame de coupe plate
plutôt que de présenter une arête vive comme un couteau. Le rebord de 90
degrés de chaque côté de l’outil de coupe traversera le plancher lamellé et
enlèvera une section égale à la largeur de la lame de coupe.
L’arête tranchante sera légèrement rugueuse. Placez ce rebord contre le mur,
puisqu’une plinthe ou une moulure de finition viendra le cacher.
Les numéros de référence entre parenthèses (no1) se rapportent à la liste de
pièces comprise.
1. Déterminez la façon dont vous placerez le plancher lamellé. Inversez la
pièce à travailler de manière à placer la languette du mauvais côté. Placez-
la de manière à ce qu’elle touche le mur et chevauche le plancher lamellé
déjà posé.
2. Marquez le côté fini du plancher lamellé au point de chevauchement.
Inscrivez la marque sur la partie que vous jetez.
3. Placez l’outil de coupe sur un plancher de niveau.
4. Desserrez l’écrou en plastique (no9) et sortez le crochet (no11) d’en-
dessous du cadre. Serrez l’écrou en plastique pour maintenir le crochet
à l’écart.
5. Posez le pied sur la base de l’outil de coupe (no19) et soulevez le bras de
coupe à la verticale.
6. Insérez la pièce à travailler lamellée contre la butée arrière en plaçant le
côté fini sur le dessus et la languette le plus près possible de la lame de
coupe ouverte (no5).
7. Placez le support en V (no17) sous l’extrémité la plus longue du plancher
lamellé. Placez le support de manière à ce que le plancher lamellé demeure
à plat contre l’outil de coupe.
8. Alignez la marque de coupe du plancher lamellé avec le rebord extérieur de
la lame de coupe. La marque et la partie inutilisée doivent se trouver sous

8597312 Outil de coupe pour plancher lamellé V 4,0
6 En cas de questions techniques, appelez le 1-800-665-8685
la lame, puisque celle-ci enlèvera une section égale à sa largeur. Cela
permettra de laisser la longueur prescrite afin de procéder à l’installation.
9. Tenez le plancher lamellé solidement avec la main et abaissez le bras de
coupe suffisamment pour créer une coupe de 1/2 po et arrêtez ensuite.
Gardez la main à l’écart du trajet de la lame afin d’éviter les blessures.
10. Tenez le bras de coupe avec les deux mains et poussez vers le bas pour
effectuer la coupe d’un mouvement uniforme.
11. La pièce à travailler laminée est maintenant prête. Des fissures légères ou
des éclats le long du rebord seront cachés au moyen d’une plinthe ou
d’une moulure.
12. Une fois le travail terminé, desserrez l’écrou en plastique, placez le crochet
sous le cadre et serrez l’écrou.
SOIN ET ENTRETIEN
1. Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à
contrôler et préviendra les problèmes de fonctionnement.
2. Inspectez les composants de l'outil régulièrement. Réparez ou remplacez les
composants endommagés ou usés. Employez seulement des pièce autorisées.
3. Gardez les poignées de l'outil propres, sèches et exemptes d'huile ou de
graisse en tout temps.
4. Assurez-vous que les arêtes de la lame sont toujours effilées au moyen
d’une meule d’affûtage. Maintenez l’angle de 90 degrés afin de procéder à
des coupes propres.
5 Vérifiez périodiquement l’ensemble complet pour vous assurer que la
quincaillerie ne se desserre pas.
AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la
réparation de l'outil/l'appareil. Un outil/appareil mal réparé peut présenter
un risque pour l'utilisateur et/ou pour les autres.
NETTOYAGE
Nettoyez l’outil de coupe à l’aide d’un chiffon humide. Enlevez soigneusement
les débris de plancher lamellé de la lame de coupe pour éviter de vous couper.

V 4,0 Outil de coupe pour plancher lamellé 8597312
Visitez www.princessauto.com pour plus d'informations 7
LUBRIFICATION
Inspectez et lubrifiez l'outil au besoin. Utilisez uniquement une huile pour huile
légère pour lubrifier l'outil. Les autres lubrifiants pourraient ne pas convenir et
risqueraient d'endommager l'outil ou de causer un mauvais fonctionnement
durant l'utilisation.
ENTREPOSAGE
Si l'outil n'est pas utilisé pendant une période prolongée, appliquez une mince
couche de lubrifiant sur les pièces en acier pour éviter qu'elles ne rouillent.
Enlevez le lubrifiant avant de réutiliser l'outil.
MISE AU REBUT
Recyclez votre outil endommagé dans une installation prévue à cet effet s'il est
impossible de le réparer.
DÉPANNAGE
Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes,
visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est
pas possible, demandez à un technicien qualifié de réparer l'outil.

8597312 Outil de coupe pour plancher lamellé V 4,0
8 En cas de questions techniques, appelez le 1-800-665-8685
RÉPARTITION DES PIÈCES
LISTE DES PIÈCES
NODESCRIPTION QTÉ
1 Contre-écrou M10 1
2 Rondelle ø10 1
3 Axe M10 1
4 Entretoise de plastique 2
5 Lame de coupe 1
6 Ensemble de lame 1
7 Rondelle ø6 8
8 Contre-écrou M6 4
9 Écrou en plastique 1
10
Rondelle
1
11 Crochet 1
12 Poignée en caoutchouc
thermoplastique
1
13 Poignée en acier 1
14 Vis 1
15 Vis M6X17 3
16 Tapis en caoutchouc 1
17 Support en V 1
18 Cloison 4
19 Base de l’outil de coupe 1
