Power Fist 8924086 User manual

V4.0 8924086
Please read and understand all instructions before use. Retain this manual for future reference.
SPECIFICATIONS
Max. Load Capacity 230 lb
Tray Material Steel
Handle Material Steel
Wheel Material Rubber, plastic
Wheel Size 13 in.
Wheel Type Pneumatic wheel
SAFETY
WARNING! Read and understand all instructions before using
this tool. The operator must follow basic precautions to
reduce the risk of personal injury and/or damage to the
equipment.
Keep this manual for safety warnings, precautions, operating or
inspection and maintenance instructions.
1. Use the correct tool for the job. This tool was designed for a
specific function. Do not modify or alter this tool or use it
for an unintended purpose.
2. Control the tool, personal movement and the work
environment to avoid personal injury or damage to tool.
3. Do not operate any tool when tired or under the influence of
drugs, alcohol or medications.
4. Wear impact safety goggles and protective clothing
designed for the work environment and tool.
UNPACKING
WARNING! Do not operate the tool if any part is missing.
Replace the missing part before operating. Failure to do so
could result in a malfunction and personal injury.
Remove the parts and accessories from the packaging and
inspect for damage. Make sure that all items in the parts list are
included.
ASSEMBLY & INSTALLATION
Consult the Parts Breakdown diagram for assembly. Secure all
bolts hand-tight only.
1. Insert each upper frame (#11) into each leg (#12). Also
insert each lower frame (#13) into the legs.
2. Drop an M8 x 40 bolt (#1) through each of the six tray
bolt holes. Align the bolt holes in each assembled frame
and push them onto the protruding bolts.
3. Slide an 8 mm washer (#4) and 8 mm spring washer
(#3) over each bolt. Secure with an M8 nut (#15).
4. Place the tray upside down on the ground. You may need
to place a support under the shorter end to raise it up.
5. Hold the wheel (#10) between the ends of each frame
and align the axle opening with the bolt holes. Insert the
M12 x 120 bolt through both frames and the axle.
6. Place a 12 mm washer (#8), 12 mm spring washer (#7)
on the bolt and secure with an M12 nut (#6).
7. Retighten all bolts and nuts.
8. Flip the wheelbarrow over and rest on legs and wheel.

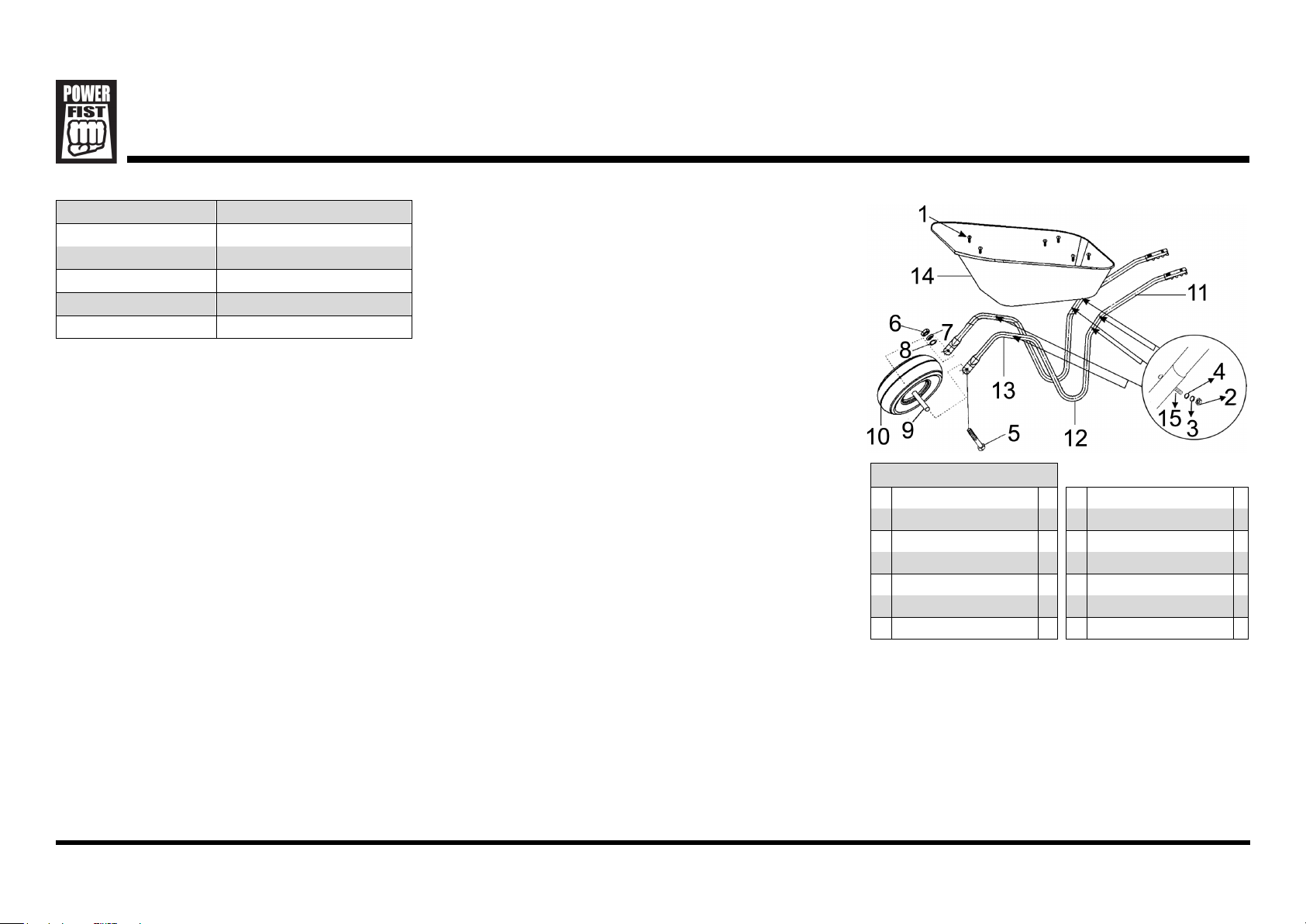

PARTS BREAKDOWN
# DESCRIPTION QTY
1 Bolt M8 x 40 6 8 12 mm Washer 1
2 M8 Nut 6 9 Axle 1
3 8 mm Spring Washer 6 10 Wheel 1
4 8 mm Washer 6 11 Upper Frame 2
5 Bolt M12 x 120 1 12 Legs 2
6 M12 Nut 1 13 Lower Frame 2
7 12 mm Spring Washer 1 14 Tray 1
5 cu. ft Galvanized Wheelbarrow

V 4,0 8924086
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
SPÉCIFICATIONS
Capacité de charge max. 230 lb
Matériau de la plateu Acier
Matériau de la poignée Acier
Matériau de roue Caoutchouc, plastique
Taille de roue
13 po
Type de roue
Roue à bandage pneumatique
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les
instructions avant d'utiliser cet outil. L'utilisateur doit respecter
les précautions de base lorsqu'il utilise cet outil afin de réduire
le risque de blessure ou de dommage à l'équipement.
Conservez ce manuel qui contient les avertissements de sécurité,
les précautions, les instructions de fonctionnement ou
d'inspection et d'entretien.
1. Utilisez le bon outil pour la tâche à effectuer. Cet outil a été
conçu pour une utilisation spécifique. Évitez de modifier ou
d'altérer cet outil ou de l'utiliser à une fin autre que celle pour
laquelle il a été conçu.
2. Gardez le contrôle de l'outil, de vos mouvements et de
l'environnement de travail pour éviter les blessures ou le bris
de l'outil.
3. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de
drogues, d'alcool ou de médicaments.
4. Portez des lunettes antiprojections et des vêtements de
protection conçus pour l’environnement de travail et pour l’outil.
DÉBALLAGE
AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des
pièces sont manquantes. Remplacez les pièces manquantes
avant l'utilisation. Le non-respect de cet avertissement peut
entraîner une défectuosité et des blessures graves.
Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y
a des dommages. Assurez-vous que tous les articles sur la liste
de pièces sont compris.
ASSEMBLAGE ET INSTALLATION
Consultez le schéma de répartition des pièces pour
l’assemblage. Serrez tous les boulons à la main seulement.
1. Insérez chaque cadre supérieur (no11) dans chaque
patte (no12). Insérez également chaque cadre inférieur
(no13) dans les pattes.
2. Insérez un boulon M8 x 40 (no1) dans chacun des six
trous de boulon du plateau. Alignez les trous de boulon
sur chaque cadre assemblé et poussez-les sur les
boulons qui dépassent.
3. Glissez une rondelle de 8 mm (no4) et une rondelle à
ressort de 8 mm (no3) sur chaque boulon. Fixez
l’ensemble en utilisant un écrou M8 (no15).
4. Posez le plateau à l’envers sur le sol. Vous pourriez devoir
placer un appui sous l’extrémité la plus courte pour la
soulever.
5. Retenez la roue (no10) entre les extrémités de chaque
cadre et alignez l’ouverture de l’essieu sur les trous de
boulon. Insérez le boulon M12 x 120 dans les deux trous
de boulon et l’essieu.
6. Placez une rondelle de 12 mm (no8), une rondelle à
ressort de 12 mm (no7) sur le boulon et fixez avec un
écrou M12 (no6).
7. Resserrez tous les boulons et les écrous.
8. Retournez la brouette et déposez-la sur ses pieds et sa roue.
RÉPARTITION DES PIÈCES
NO DESCRIPTION QTÉ
1 Boulon M8 x 40 6 8 Rondelle, 12 mm 1
2 Écrou M8 6 9 Essieu 1
3 Rondelle à ressort, 8 mm 6 10 Roue 1
4 Rondelle, 8 mm 6 11 Cadre supérieur 2
5 Boulon, M12x120 1 12 Pattes 2
6 Écrou M12 1 13 Cadre inférieur 2
7 Rondelle à ressort, 12 mm 1 14 Plateau 1
Brouette galvanisée de 5 pi cubes
