Power Fist 8867699 User manual

V4.0 8867699
Please read and understand all instructions before use. Retain this manual for
future reference.

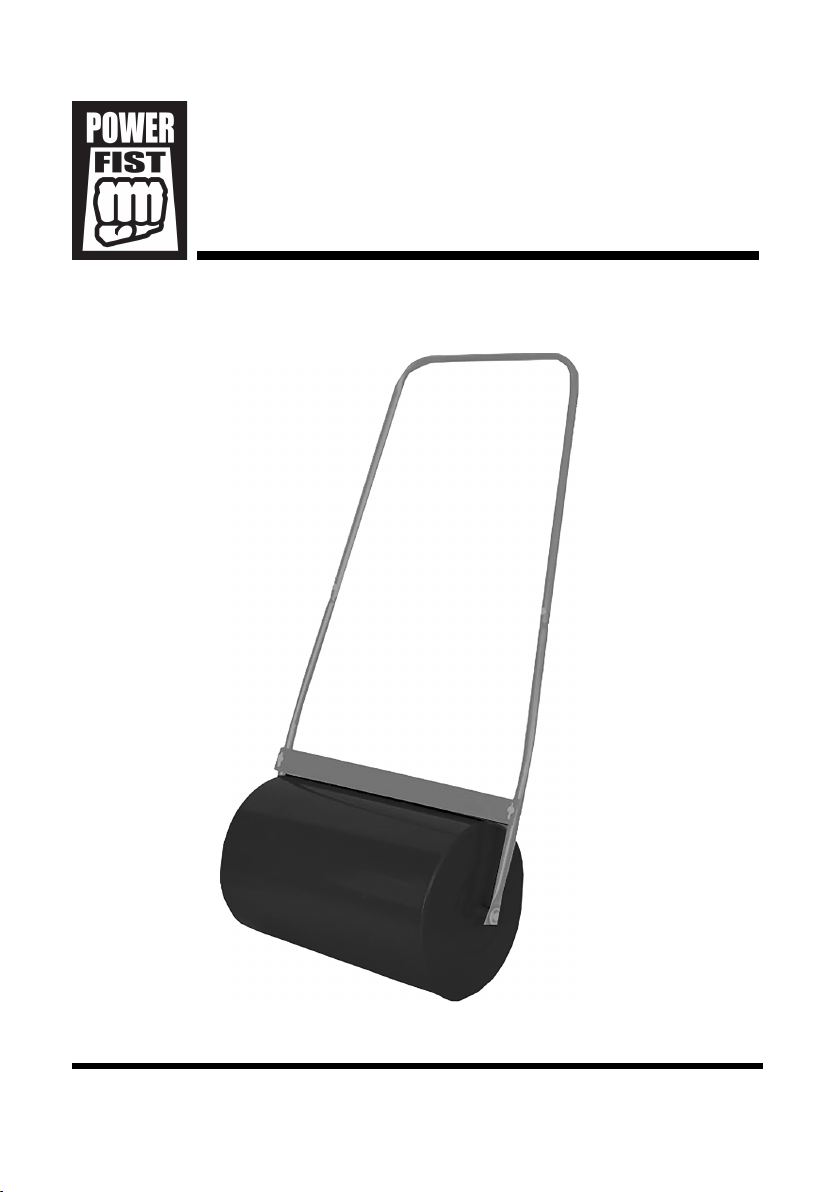

User Manual
23 in. Steel Lawn Roller

8867699 23 in. Steel Lawn Roller V4.0
2 For technical questions call 1-800-665-8685
SPECIFICATIONS
Empty Weight 22 lb
Full Weight 110 lb
Capacity 10.5 gal.
Drum Diameter 12.6 in.
Drum Length
19.3 in.
Drum Material Steel
Frame Material Steel
SAFETY
WARNING! Read and understand all instructions before using this tool. The
operator must follow basic precautions to reduce the risk of personal injury
and/or damage to the equipment.
Keep this manual for safety warnings, precautions, operating or inspection and
maintenance instructions.
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices found in this manual. A notice
is an alert that there is a possibility of property damage, injury or death if certain
instructions are not followed.
DANGER! This notice indicates an immediate and specific hazard that will
result in severe personal injury or death if the proper precautions
are not taken.
WARNING! This notice indicates a specific hazard or unsafe practice that
could result in severe personal injury or death if the proper
precautions are not taken.
23 in. Steel Lawn Roller

V4.0 23 in. Steel Lawn Roller 8867699
Visit www.princessauto.com for more information 3
CAUTION! This notice indicates a potentially hazardous situation that may result
in minor or moderate injury if proper practices are not taken.
NOTICE! This notice indicates that a specific hazard or unsafe practice will
result in equipment or property damage, but not personal injury.
WORK AREA
1. Operate in a safe work environment. Keep your work area clean, well-lit
and free of distractions.
2. Keep anyone not wearing the appropriate safety equipment away from the
work area.
3. Store unused tools properly in a safe and dry location to prevent rust or
damage. Lock tools away and keep out of the reach of children.
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by the Canadian
Standards Association (CSA) or American National Standards Institute (ANSI).
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and side protection
for the eyes. Eye protection equipment should comply with CSA Z94.3-07
or ANSI Z87.1 standards based on the type of work performed.
2. Wear gloves that provide protection based on the work materials or to
reduce the effects of tool vibration.
3. Wear protective clothing designed for the work environment and tool.
4. Non-skid footwear is recommended to maintain footing and balance in the
work environment.
5. Wear steel toe footwear or steel toe caps to prevent a foot injury.
PERSONAL PRECAUTIONS
Control the tool, personal movement and the work environment to avoid
personal injury or damage to tool.
1. Do not operate any tool when tired or under the influence of drugs, alcohol
or medications.
2. Avoid wearing clothes or jewelry that can become entangled with the
moving parts of a tool. Keep long hair covered or bound.

8867699 23 in. Steel Lawn Roller V4.0
4 For technical questions call 1-800-665-8685
3. Do not overreach when operating a tool. Proper footing and balance
enables better control in unexpected situations.
SPECIFIC SAFETY PRECAUTIONS
WARNING! DO NOT let comfort or familiarity with product (gained from
repeated use) replace strict adherence to the tool safety rules. If you use
this tool unsafely or incorrectly, you can suffer serious personal injury.
1. Use the correct tool for the job. This tool was designed for a specific function.
Do not modify or alter this tool or use it for an unintended purpose.
2. Drain the roller completely before storing. Liquids inside the roller may
freeze at low temperatures and cause damage to the tool.
UNPACKING
WARNING! Do not operate the tool if any part is missing. Replace the
missing part before operating. Failure to do so could result in a malfunction
and personal injury.
Remove the parts and accessories from the packaging and inspect for damage.
Make sure that all items in the parts list are included.
ASSEMBLY & INSTALLATION
Numbered references in parenthesis (#1) refer to the included Parts List.
1. Slide the end of each lower handle (#2) onto the roller’s (#4) axle.
2. Slide a washer (#9) over each end of the axle and secure them in place
with circlips (#20). Snap ring pliers are suggested for the circlips.
3. Mount the scraper (#3) on top of the lower handles by aligning the slots
with the bolt holes.
4. Insert an M6x 28 bolt (#7) through each slot and handle bolt hole. Secure
each with an M6 nut (#8) until barely tight. Allow enough leeway to move
the scraper in a later step.
5. Push the upper handle onto the ends of the lower handles. Insert an
M6x25 bolt (#5) through each set of bolt holes and secure each with an
M6 nut (#6).

V4.0 23 in. Steel Lawn Roller 8867699
Visit www.princessauto.com for more information 5
6. Adjust the scraper by pressing it against the roller, then moving it slightly
above the roller’s surface until it is not touching.
7. Tighten the nuts to secure the scraper in place.
8. Remove the plug (#12).
9. Fill the roller with the desired amount of water or sand to accomplish the
work task.
10. Reseat the plug. The tool is ready for use.
CARE & MAINTENANCE
1. Maintain the tool with care. A tool in good condition is efficient, easier to
control and will have fewer problems.
2. Inspect the tool components periodically. Repair or replace damaged or
worn components. Only use identical replacement parts when servicing.
3. Keep the tool handles clean, dry and free from oil/grease at all times.
4. Maintain the tool’s labels and name plates. These carry important information.
If unreadable or missing, contact Princess Auto Ltd. for replacements.
WARNING! Only qualified service personnel should repair the tool. An
improperly repaired tool may present a hazard to the user and/or others.
STORAGE
Loosen the nuts to fold the handles for easy storage.
DISPOSAL
Recycle a tool damaged beyond repair at the appropriate facility.
TROUBLESHOOTING
Visit a Princess Auto Ltd. location for a solution if the tool does not function
properly or parts are missing. If unable to do so, have a qualified technician
service the tool.

8867699 23 in. Steel Lawn Roller V4.0
6 For technical questions call 1-800-665-8685

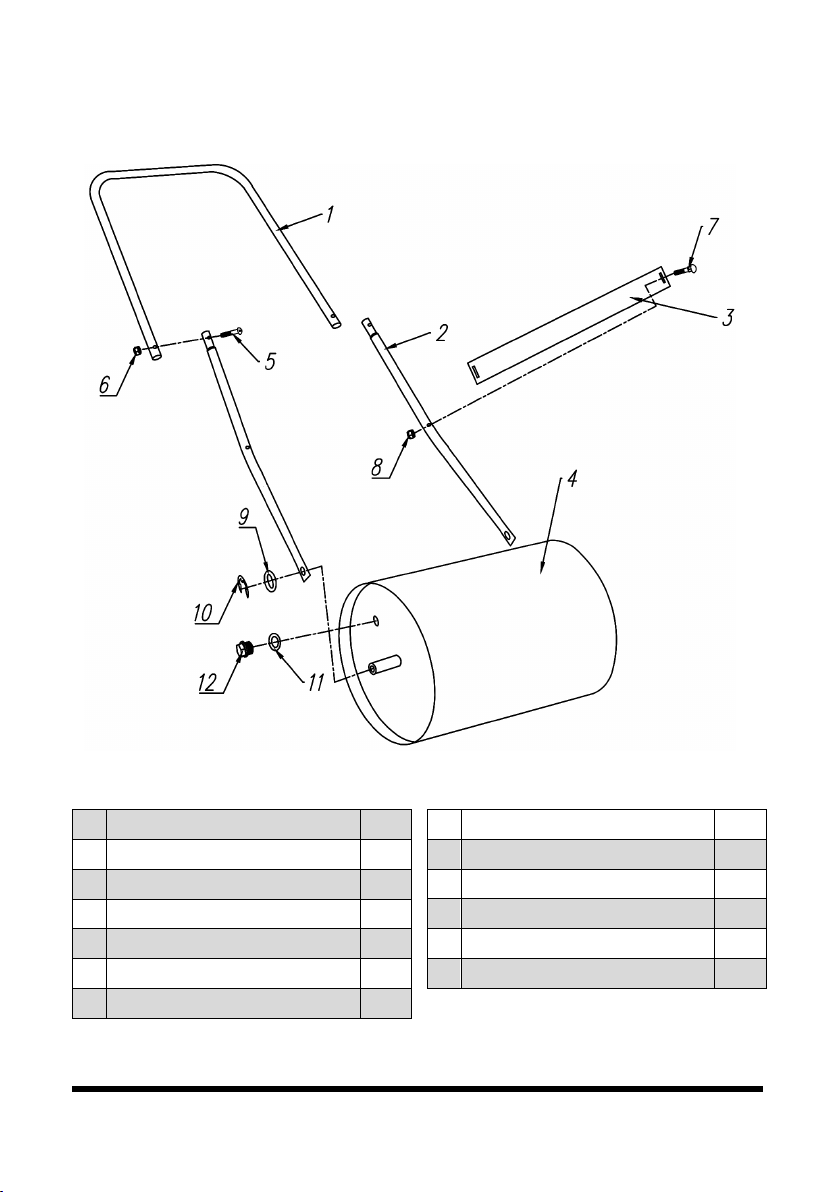

PARTS BREAKDOWN
PARTS LIST
# DESCRIPTION QTY
1 Upper Handle 1
2 Lower Handles 2
3 Scraper 1
4 Roller 1
5 Bolt, M6x25 2
6 Nut M6 2
7 Bolt M6x28 2
8 Nut M6 2
9 Washer 2
10 Circlip 2
11 O-ring 1
12 Drum Plug 1

V4.0 23 in. Steel Lawn Roller 8867699
Visit www.princessauto.com for more information 7

8867699 23 in. Steel Lawn Roller V4.0
8 For technical questions call 1-800-665-8685

V 4,0 8867699
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'outil. Conservez
ce manuel afin de pouvoir le consulter plus tard.

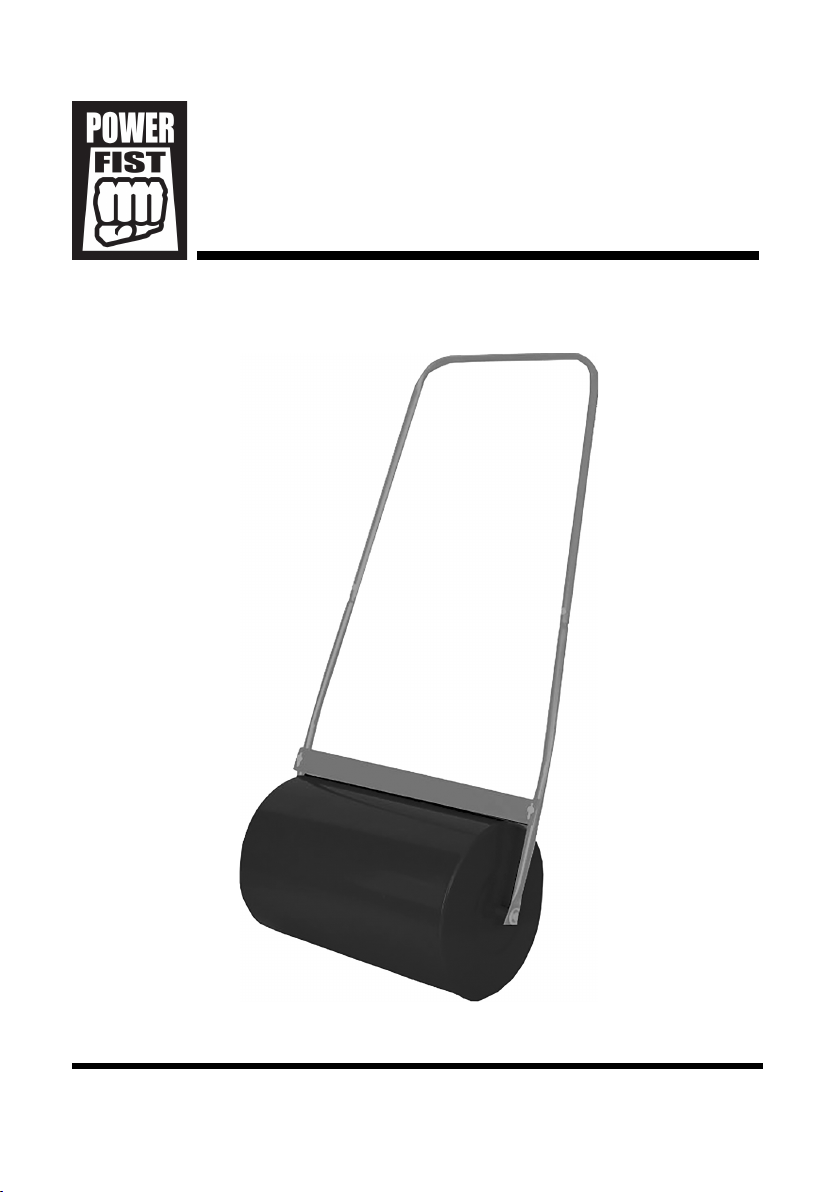

Manuel d'utilisateur
Rouleau à gazon de 23 po

8867699 Rouleau à gazon de 23 po V 4,0
2 En cas de questions techniques, appelez le 1-800-665-8685
SPÉCIFICATIONS
Masse à vide 22 lb
Poids total 110 lb
Capacité 10,5 gal
Diamètre de baril 12,6 po
Longueur de tambour
19,3 po
Matériau de tambour Acier
Matériau de cadre Acier
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant
d'utiliser cet outil. L'utilisateur doit respecter les précautions de base
lorsqu'il utilise cet outil afin de réduire le risque de blessure ou de
dommage à l'équipement.
Conservez ce manuel qui contient les avertissements de sécurité, les
précautions, les instructions de fonctionnement ou d'inspection et d'entretien.
DÉFINITIONS DE DANGER
Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce
manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la
propriété, de blessure ou de décès si on ne respecte pas certaines instructions.
DANGER ! Cet avis indique un risque immédiat et particulier qui
entraînera des blessures corporelles graves ou même la
mort si on omet de prendre les précautions nécessaires.
AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui pourrait entraîner des blessures
Rouleau à gazon de 23 po

V 4,0 Rouleau à gazon de 23 po 8867699
Visitez www.princessauto.com pour plus d'informations 3
corporelles graves ou même la mort si on omet de
prendre les précautions nécessaires.
ATTENTION ! Cet avis indique une situation possiblement dangereuse qui
peut entraîner des blessures mineures ou modérées si on
ne procède pas de la façon recommandée.
AVIS ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui entraînera des dommages au niveau de
l'équipement ou des biens, mais non des blessures corporelles.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire
de travail propre, bien éclairée et exempte de toute distraction.
2. Assurez-vous que les personnes qui ne portent pas l'équipement de
sécurité approprié ne se trouvent pas à proximité de l'aire de travail.
3. Rangez les outils correctement dans un lieu sécurisé et sec. Gardez les
outils hors de la portée des enfants.
SÉCURITÉ PERSONNELLE
AVERTISSEMENT ! Portez de l'équipement de protection personnelle
homologué par l'Association canadienne de normalisation (CSA) ou
l'American National Standards Institute (ANSI).
ÉQUIPEMENT DE PROTECTION PERSONNELLE
1. Portez toujours des lunettes antiprojections qui offrent une protection
frontale et latérale pour les yeux. L'équipement de protection des yeux
devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du
type de travail effectué.
2. Portez des gants qui protègent en fonction des matériaux de travail et pour
réduire les effets des vibrations de l'outil.
3. Portez des vêtements de protection conçus pour l'environnement de travail
et pour l'outil.
4. Les chaussures antidérapantes sont recommandées pour maintenir la
stabilité et l'équilibre au sein de l'environnement de travail.

8867699 Rouleau à gazon de 23 po V 4,0
4 En cas de questions techniques, appelez le 1-800-665-8685
5. Portez des chaussures à embout d'acier ou à coquilles d'acier pour éviter
les blessures aux pieds.
PRÉCAUTIONS PERSONNELLES
Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de
travail pour éviter les blessures ou le bris de l'outil.
1. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool
ou de médicaments.
2. Évitez de porter des vêtements ou des bijoux pouvant se prendre dans les pièces
mobiles d'un outil. Gardez les cheveux longs recouverts ou attachés.
3. N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir. Une
stabilité et un équilibre appropriés sont nécessaires afin d'avoir un meilleur
contrôle en cas de situations inattendues.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
AVERTISSEMENT! Ne permettez PAS au confort ou à votre familiarisation
avec l'outil (obtenus après un emploi répété) de se substituer à une
adhésion stricte aux règles de sécurité de l'outil. Si vous utilisez cet outil
de façon dangereuse ou incorrecte, vous pouvez subir des blessures
corporelles graves.
1. Utilisez le bon outil pour la tâche à effectuer. Cet outil a été conçu pour une
utilisation spécifique. Évitez de modifier ou d'altérer cet outil ou de l'utiliser
à une fin autre que celle pour laquelle il a été conçu.
2. Videz complètement le rouleau avant de l’entreposer. Les liquides internes
du rouleau peuvent geler à basses températures et endommager
ainsi l’outil.
DÉBALLAGE
AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont
manquantes. Remplacez les pièces manquantes avant l'utilisation. Le
non-respect de cet avertissement peut entraîner une défectuosité et des
blessures graves.
Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a des
dommages. Assurez-vous que tous les articles sur la liste de pièces sont compris.

V 4,0 Rouleau à gazon de 23 po 8867699
Visitez www.princessauto.com pour plus d'informations 5
ASSEMBLAGE ET INSTALLATION
Les numéros de référence entre parenthèses (no1) se rapportent à la liste de
pièces comprise.
1. Glissez l’extrémité de chaque poignée inférieure (no2) sur l’essieu de
rouleau (no4).
2. Glissez une rondelle (no9) sur chaque extrémité de l’essieu et fixez chaque
rondelle avec un anneau de retenue (no20). Des pinces à anneau de
retenue sont recommandées pour installer les anneaux de retenue.
3. Montez le grattoir (no3) sur le dessus des poignées inférieures en alignant
les fentes avec les trous de boulon.
4. Insérez un boulon M6 x 28 (no7) dans chaque fente et trou de boulon sur
la poignée. Serrez partiellement chaque boulon avec un écrou M6 (no8).
Laissez suffisamment de jeu afin de pouvoir bouger le grattoir à une étape
subséquente.
5. Poussez la poignée supérieure sur les extrémités des poignées inférieures.
Insérez un boulon M6 x 25 (no5) dans chaque ensemble de trous de
boulon et serrez chaque boulon avec un écrou M6 (no6).
6. Ajustez le grattoir en le pressant contre le rouleau, puis bougez-le
légèrement au-dessus de la surface du rouleau jusqu’à ce qu’il ne soit plus
en contact.
7. Serrez les écrous pour fixer le grattoir en place.
8. Retirez le bouchon (no12).
9. Remplissez le rouleau en utilisant la quantité désirée d’eau ou de sable
pour accomplir le travail.
10. Réinstallez le bouchon. L’outil est prêt à être utilisé..
SOIN ET ENTRETIEN
1. Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à
contrôler et préviendra les problèmes de fonctionnement.
2. Inspectez les composants de l'outil régulièrement. Réparez ou remplacez les
composants endommagés ou usés. Employez seulement des pièce autorisées.

8867699 Rouleau à gazon de 23 po V 4,0
6 En cas de questions techniques, appelez le 1-800-665-8685
3. Gardez les poignées de l'outil propres, sèches et exemptes d'huile ou de
graisse en tout temps.
4. Veillez à ce que l'étiquette et la plaque signalétique demeurent intactes sur
l'outil. Elles comportent des renseignements importants. Si elles sont
illisibles ou manquantes, communiquez avec Princess Auto Ltd. pour
les remplacer.
AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la
réparation de l'outil. Un outil mal réparé peut présenter un risque pour
l'utilisateur et/ou pour les autres.
ENTREPOSAGE
Il est possible de plier la poignée pour faciliter le rangement en desserrant les
écrous retenant les poignées supérieure et inférieure.
MISE AU REBUT
Recyclez votre outil endommagé dans une installation prévue à cet effet s'il est
impossible de le réparer.
DÉPANNAGE
Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes,
visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est
pas possible, demandez à un technicien qualifié de réparer l'outil.

V 4,0 Rouleau à gazon de 23 po 8867699
Visitez www.princessauto.com pour plus d'informations 7

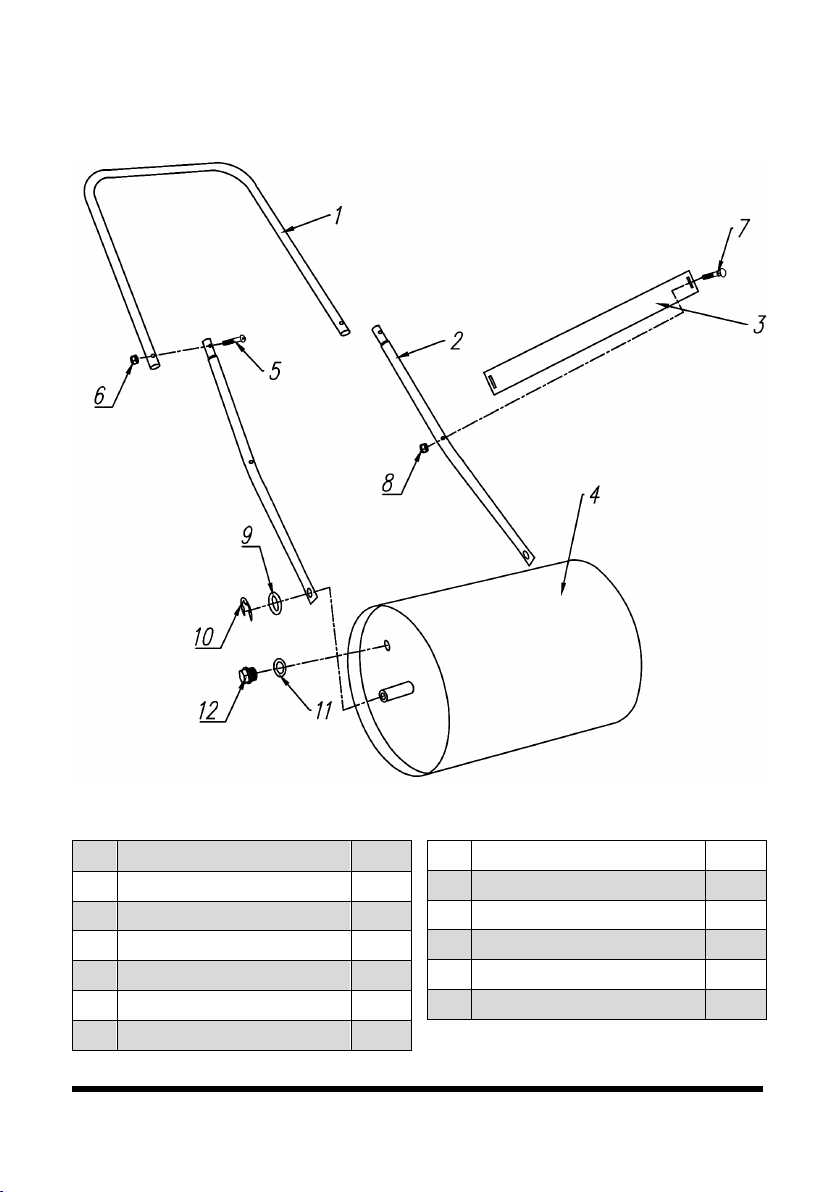

RÉPARTITION DES PIÈCES
LISTE DES PIÈCES
NODESCRIPTION QTÉ
1 Poignée supérieure 1
2 Poignées inférieure 2
3 Grattoir 1
4 Rouleau 1
5 Boulon M6x25 2
6 Écrou M6 2
7 Boulon M6x28 2
8 Écrou M6 2
9 Rondelle 2
10 Anneau élastique 2
11 Joint torique 1
12 Bouchon 1

8867699 Rouleau à gazon de 23 po V 4,0
8 En cas de questions techniques, appelez le 1-800-665-8685
