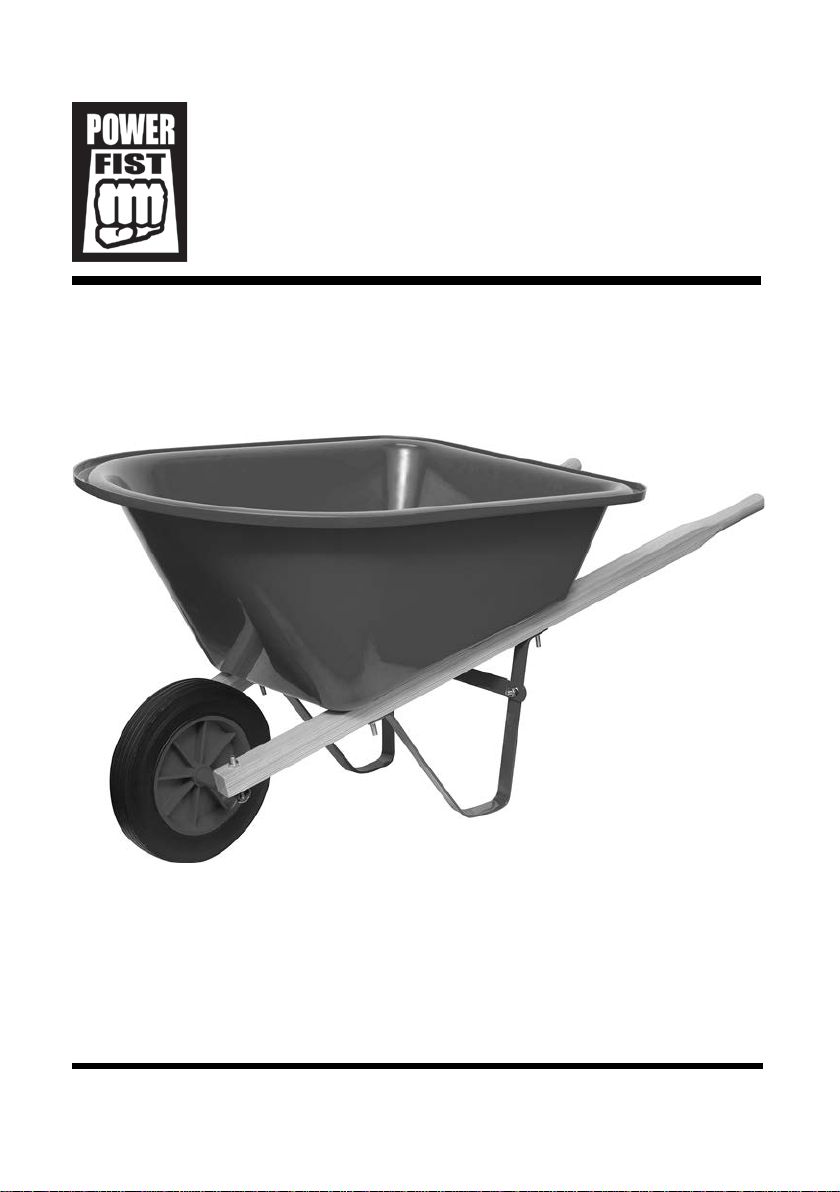

Power Fist Junior Poly Wheelbarrow User manual

V 4.0 8649154
User Manual
JuniorPolyWheelbarrow
Please read and understand all instructions before use. Retain this manual for
future reference.

8649154 Junior Poly Wheelbarrow V 4.0
SPECIFICATIONS
Type Poly
Max. Load Capacity 22 lb (20 L)
Deck Size 0.6 cu. ft
Tire Size 8 x 1.25 in.
Tire Type
Solid Wheel
Material
Poly Tray, Wooden Handles
Handle Style
Wood Handles
Colour
Blue
SAFETY
WARNING! Read and understand all instructions before using this tool. The
operator must follow basic precautions to reduce the risk of personal injury
and/or damage to the equipment.
Keep this manual for safety warnings, precautions, operating or inspection and
maintenance instructions.
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices found in this manual. A notice
is an alert that there is a possibility of property damage, injury or death if certain
instructions are not followed.
DANGER! This notice indicates an immediate and specific hazard that will
result in severe personal injury or death if the proper precautions
are not taken.
WARNING! This notice indicates a specific hazard or unsafe practice that
could result in severe personal injury or death if the proper
precautions are not taken.
JuniorPolyWheelbarrow
2 For technical questions call 1-800-665-8685

V 4.0 Junior Poly Wheelbarrow 8649154
CAUTION! This notice indicates a potentially hazardous situation that may result
in minor or moderate injury if proper practices are not taken.
NOTICE! This notice indicates that a specific hazard or unsafe practice will
result in equipment or property damage, but not personal injury.
WORK AREA
1. Operate in a safe work environment. Keep your work area clean, well lit and
free of distractions.
2. Keep anyone not wearing the appropriate safety equipment away from the
work area.
3. Store unused tools properly in a safe and dry location to prevent rust or
damage. Lock tools away and keep out of the reach of children.
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by the Canadian
Standards Association (CSA) or American National Standards Institute (ANSI).
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and side protection
for the eyes. Eye protection equipment should comply with CSA Z94.3-07
or ANSI Z87.1 standards based on the type of work performed.
2. Wear protective clothing designed for the work environment and tool.
3. Non-skid footwear is recommended to maintain footing and balance in the
work environment.
4. Wear steel toe footwear or steel toe caps to prevent a foot injury from
falling objects.
PERSONAL PRECAUTIONS
Control the tool, personal movement and the work environment to avoid
personal injury or damage to tool.
1. Do not operate any tool when tired or under the influence of drugs, alcohol
or medications.
2. Do not overreach when operating a tool. Proper footing and balance
enables better control in unexpected situations.
Visit www.princessauto.com for more information 3

8649154 Junior Poly Wheelbarrow V 4.0
SPECIFIC SAFETY PRECAUTIONS
WARNING! DO NOT let comfort or familiarity with product (gained from
repeated use) replace strict adherence to the tool safety rules. If you use
this tool unsafely or incorrectly, you can suffer serious personal injury.
1. Use the correct tool for the job. This tool was designed for a
specific function. Do not modify or alter this tool or use it for
an unintended purpose.
UNPACKING
WARNING! Do not operate the tool if any part is missing. Replace the
missing part before operating. Failure to do so could result in a malfunction
and personal injury.
Remove the parts and accessories from the packaging and inspect for damage.
Make sure that all items in the parts list are included.
IDENTIFICATION KEY
4 For technical questions call 1-800-665-8685

V 4.0 Junior Poly Wheelbarrow 8649154
A Poly Tray
B Handles, 2 pc
C Legs, 2 pc
D Leg Brace
E Spacer, 2 pc
F Axle
G Wheel
H M6 x 55 mm, 2 pc
I M6 x 50 mm, 4 pc
J M6 x 15 mm, 2 pc
K M6 Nuts, 8 pc
L Bolt Covers, 8 pc
ASSEMBLY & INSTALLATION
Letter references in parenthesis (A) refer to the included Identification Key.
PRE-ASSEMBLY
You will need a slotted screwdriver and a wrench. Place hardware in a small
container. You can use a pair of sawhorses to support the parts during
assembly. Do not wrench-tighten the nuts until the entire wheelbarrow is
assembled.
ASSEMBLY
1. Place both handles (B) on sawhorses or similar supports. Position so the
bolt holes are not blocked by the supports.
2. Place the tray (A) on top of the handles and align the holes inside with the
handle bolt holes.
3. Fit a bolt (I) through each hole in the tray and the four holes nearest the
handle’s grips.
4. Position a leg (C) over the bolts protruding from a handle. The bolt holes
on the legs face the rear of the wheelbarrow. Loosely tighten a nut (K) onto
each bolt. Repeat with the other handle and leg.
5. Place the leg brace (D) on the leg’s bolt holes and fit a bolt (J) through the
leg brace and each leg. Hand-tighten a nut (K) onto each bolt.
6. Slide the axle (F) through the wheel (G). Slide a spacer (E) on each side of
the wheel’s axle.
7. Fit a bolt (H) through the bolt holes at the front of each handle, then through
the bolt holes in the spacers and axle. Hand-tighten a nut onto each bolt.
8. Tighten all nuts on the wheelbarrow securely with a wrench.
9. Place a bolt cover (L) over the end of each of the 8 bolts.
Visit www.princessauto.com for more information 5

8649154 Junior Poly Wheelbarrow V 4.0
CARE & MAINTENANCE
1. Maintain the tool with care. A tool in good condition is efficient, easier to
control and will have fewer problems.
2. Inspect the tool components periodically. Repair or replace damaged or
worn components. Only use identical replacement parts when servicing.
WARNING! Only qualified service personnel should repair the tool. An
improperly repaired tool may present a hazard to the user and/or others.
6 For technical questions call 1-800-665-8685

V 4,0 8649154
Manuel d'utilisateur
Brouetteen
polypourjeune
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil.
Conservez ce manuel afin de pouvoir le consulter plus tard.

8649154 Brouette en poly pour jeune V 4,0
SPÉCIFICATIONS
Type Poly
Capacité de charge max. 20 L (22 lb)
Taille de la plate-forme 0,6 pi cube
Taille de pneu 8 x 1,25 po
Type de pneu Roue solide
Matériau Plateau en poly et brancards en bois
Style de poignée Brancards en bois
Couleur Bleu
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant
d'utiliser cet outil. L'utilisateur doit respecter les précautions de base
lorsqu'il utilise cet outil afin de réduire le risque de blessure ou de
dommage à l'équipement.
Conservez ce manuel qui contient les avertissements de sécurité, les
précautions, les instructions de fonctionnement ou d'inspection et d'entretien.
DÉFINITIONS DE DANGER
Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce
manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la
propriété, de blessure ou de décès si on ne respecte pas certaines instructions.
DANGER ! Cet avis indique un risque immédiat et particulier qui
entraînera des blessures corporelles graves ou même la
mort si on omet de prendre les précautions nécessaires.
Brouetteen
polypourjeune
2 En cas de questions techniques, appelez le 1-800-665-8685

V 4,0 Brouette en poly pour jeune 8649154
AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui pourrait entraîner des blessures
corporelles graves ou même la mort si on omet de
prendre les précautions nécessaires.
ATTENTION ! Cet avis indique une situation possiblement dangereuse qui
peut entraîner des blessures mineures ou modérées si on
ne procède pas de la façon recommandée.
AVIS ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui entraînera des dommages au niveau de
l'équipement ou des biens, mais non des blessures
corporelles.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire
de travail propre, bien éclairée et exempte de toute distraction.
2. Assurez-vous que les personnes qui ne portent pas l'équipement de
sécurité approprié ne se trouvent pas à proximité de l'aire de travail.
3. Rangez les outils correctement dans un lieu sécurisé et sec. Gardez les
outils hors de la portée des enfants.
SÉCURITÉ PERSONNELLE
AVERTISSEMENT ! Portez de l'équipement de protection personnelle
homologué par l'Association canadienne de normalisation (CSA) ou
l'American National Standards Institute (ANSI).
ÉQUIPEMENT DE PROTECTION PERSONNELLE
1. Portez toujours des lunettes antiprojections qui offrent une protection
frontale et latérale pour les yeux. L'équipement de protection des yeux
devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du
type de travail effectué.
2. Portez des vêtements de protection conçus pour l'environnement de travail
et pour l'outil.
3. Les chaussures antidérapantes sont recommandées pour maintenir la
stabilité et l'équilibre au sein de l'environnement de travail.
Visitez www.princessauto.com pour plus d'informations 3

8649154 Brouette en poly pour jeune V 4,0
4. Portez des chaussures à embout d'acier ou à coquilles d'acier pour éviter
les blessures aux pieds dues à la chute d'objets.
PRÉCAUTIONS PERSONNELLES
Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de
travail pour éviter les blessures ou le bris de l'outil.
1. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool
ou de médicaments.
2. N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir. Une
stabilité et un équilibre appropriés sont nécessaires afin d'avoir un meilleur
contrôle en cas de situations inattendues.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
DANGER ! Ne permettez PAS au confort ou à votre familiarisation avec l'outil
(obtenus après un emploi répété) de se substituer à une adhésion stricte aux
règles de sécurité de l'outil. Si vous utilisez cet outil de façon dangereuse
ou incorrecte, vous pouvez subir des blessures corporelles graves.
1. Utilisez le bon outil pour la tâche à effectuer. Cet outil a été conçu pour une
utilisation spécifique. Évitez de modifier ou d'altérer cet outil ou de l'utiliser à
une fin autre que celle pour laquelle il a été conçu.
DÉBALLAGE
AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont
manquantes. Remplacez les pièces manquantes avant l'utilisation. Le
non-respect de cet avertissement peut entraîner une défectuosité et des
blessures graves.
Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a des
dommages. Assurez-vous que tous les articles sur la liste de pièces sont
compris.
4 En cas de questions techniques, appelez le 1-800-665-8685

V 4,0 Brouette en poly pour jeune 8649154
TOUCHE D'IDENTIFICATION
A Porte-charge en poly
B Brancards, 2 pièces
C Pieds, 2 pièces
D Renfort des pieds
E Entretoise, 2 pièces
F Essieu
G Roue
H M6 x 55 mm, 2 pièces
I M6 x 50 mm, 4 pièces
J M6 x 15 mm, 2 pièces
K Écrous M6, 8 pièces
L Couvre-boulon, 8 pièces
ASSEMBLAGE ET INSTALLATION
Les lettres de référence entre parenthèses (A) se rapportent à la clé
d'identification comprise.
PRÉASSEMBLAGE
Vous aurez besoin d'un tournevis à lame plate et d'une clé. Placez la
quincaillerie dans un petit contenant. Vous pouvez utiliser une paire de
chevalets de sciage pour soutenir les pièces au cours du processus
d'assemblage. Ne serrez pas les écrous au moyen d'une clé avant d'avoir
assemblé la brouette au complet.
Visitez www.princessauto.com pour plus d'informations 5

8649154 Brouette en poly pour jeune V4,0
ASSEMBLAGE
1. Placez les deux brancards (B) sur des chevalets de sciage ou sur des
supports comparables. Placez-les de façon à ce que les supports
n'obstruent pas les trous de boulon.
2. Placez le porte-charge (A) sur le dessus des brancards et alignez les trous
intérieurs avec les trous de boulon des brancards.
3. Insérez un boulon (I) dans chacun des trous du porte-charge et dans les
quatre trous qui sont les plus près des poignées de brancard.
4. Placez un pied (C) au-dessus des boulons qui dépassent d'un brancard.
Les trous de boulon des pieds sont orientés vers l'arrière de la brouette.
Serrez légèrement un écrou (K) sur chaque boulon. Procédez de la même
façon avec l'autre brancard et l'autre pied.
5. Placez le renfort de pied (D) sur les trous de boulon du pied et insérez un
boulon (J) dans le renfort de chaque pied. Serrez un écrou (K) à la main
sur chaque boulon.
6. Glissez l'essieu (F) au travers de la roue (G). Glissez une entretoise (E) de
chaque côté de l'essieu de la roue.
7. Insérez un boulon (H) dans les trous de boulon sur l'avant de chaque
brancard et ensuite dans les trous de boulon des entretoises et de l'essieu.
Serrez un écrou à la main sur chaque boulon.
8. Serrez solidement tous les écrous de la brouette au moyen d'une clé.
9. Placez un couvre-boulon (L) sur l'extrémité de chacun des 8 boulons.
SOIN ET ENTRETIEN
1. Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à
contrôler et préviendra les problèmes de fonctionnement.
2. Inspectez les composants de l'outil régulièrement. Réparez ou remplacez les
composants endommagés ou usés. Employez seulement des pièce autorisées.
AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la
réparation de l'outil/l'appareil. Un outil/appareil mal réparé peut présenter
un risque pour l'utilisateur et/ou pour les autres.
6 En cas de questions techniques, appelez le 1-800-665-8685
