Power Fist 8649295 User manual

V 4.0 8649295
User Manual
12in.Multimount
BarnLight
Please read and understand all instructions before use. Retain this manual for
future reference.

8649295 12 in. Multimount Barn Light V 4.0
SPECIFICATIONS
Power Rating 100 watts with A19 lamp, E26 Base.
Mounting Type
Gooseneck, Gooseneck with knuckle,
Bar mount, Flush, Stem and Beveled.
Lamp 120V
Bulb Type Standard E26
Bulb Included No
Colour
Black
Housing Material Aluminum
SAFETY
WARNING! Read and understand all instructions before using this tool. The operator
must follow basic precautions to reduce the risk of personal injury and/or damage to
the equipment.
SAVE THESE INSTRUCTIONS
Keep this manual for safety warnings, precautions, operating or inspection and
maintenance instructions.
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices found in this manual. A notice is an alert that
there is a possibility of property damage, injury or death if certain instructions are not followed.
DANGER! This notice indicates an immediate and specific hazard that will result in severe
personal injury or death if the proper precautions are not taken.
WARNING! This notice indicates a specific hazard or unsafe practice that could result in
severe personal injury or death if the proper precautions are not taken.
CAUTION! This notice indicates a potentially hazardous situation that may result in minor or
moderate injury if proper practices are not taken.
NOTICE! This notice indicates that a specific hazard or unsafe practice will result in
equipment or property damage, but not personal injury.
12in.Multimount
BarnLight
2 For technical questions call 1-800-665-8685

V 4.0 12 in. Multimount Barn Light 8649295
WORK AREA
1. Operate in a safe work environment. Keep your work area clean, well lit and free
of distractions.
2. Keep anyone not wearing the appropriate safety equipment away from the work area.
3. Store unused tools properly in a safe and dry location to prevent rust or damage. Lock tools
away and keep out of the reach of children.
4. Do not install or use in the presence of flammable gases, dust or liquids.
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by the Canadian
Standards Association (CSA) or American National Standards Institute (ANSI).
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and side protection for the eyes. Eye
protection equipment should comply with CSA Z94.3-07 or ANSI Z87.1 standards based on
the type of work performed.
2. Wear gloves that provide protection based on the work materials or to reduce the effects of
tool vibration.
3. Wear protective clothing designed for the work environment and tool.
4. Non-skid footwear is recommended to maintain footing and balance in the
work environment.
5. Wear steel toe footwear or steel toe caps to prevent a foot injury from falling objects.
PERSONAL PRECAUTIONS
Control the tool, personal movement and the work environment to avoid personal injury or
damage to tool.
1. Do not operate any tool when tired or under the influence of drugs, alcohol or medications.
2. Do not overreach when operating a tool. Proper footing and balance enables better control
in unexpected situations.
3. Support the workpiece or clamp it to a stable platform. Holding the workpiece by hand or
against your body may lead to personal injury.
SPECIFIC SAFETY PRECAUTIONS
WARNING! DO NOT let comfort or familiarity with product (gained from repeated use) replace
strict adherence to the tool safety rules. If you use this tool unsafely or incorrectly, you can
suffer serious personal injury.
1. Use the correct tool for the job. This tool was designed for a specific function. Do not
modify or alter this tool or use it for an unintended purpose.
Visit www.princessauto.com for more information 3

8649295 12 in. Multimount Barn Light V 4.0
2. Risk of fire. Install the fixtures at least 4 feet from the ground. Suitable for wet locations.
3. Proper installation of this product requires that the installer have a good understanding
of circuitry.
4. Before attempting to install your barn light, ensure that the power to the outlet box is off for
your own safety.
5. Connect the green fixture wire to the grounding screw in the junction box.
6. Do not touch the steel parts when it is working.
UNPACKING
WARNING! Do not operate the tool if any part is missing. Replace the missing part
before operating. Failure to do so could result in a malfunction and personal injury.
Remove the parts and accessories from the packaging and inspect for damage. Make sure
that all items in the parts list are included.
ASSEMBLY & INSTALLATION
When this manual refers to a part number, it refers to the included Parts List.
WARNING! Risk of fire. Install the fixtures at least 4 feet from the ground. Suitable for
wet locations.
NOTE: The bulb is not included with the light; use a standard E26 bulb only.

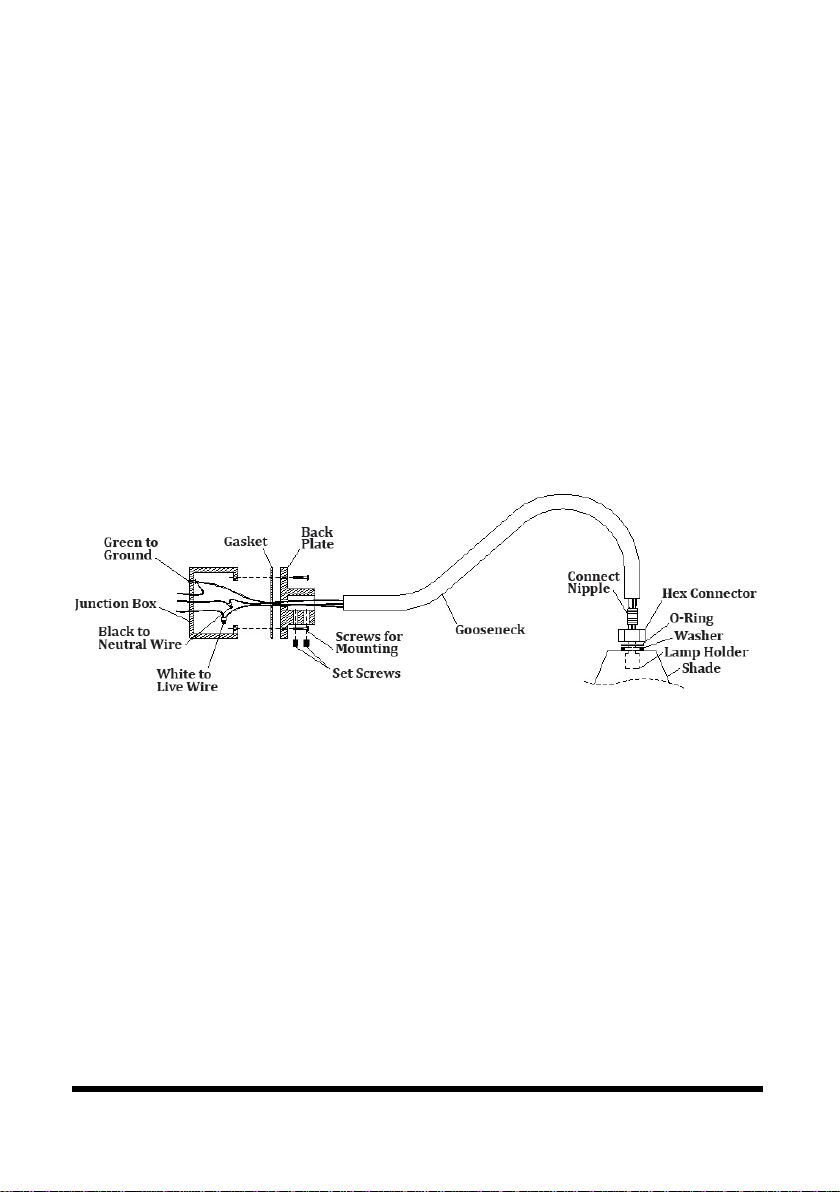

1. Disconnect the power at the main electrical box before installing the fixture.
2. Run the black, white and green wires from the lamp holder (3) through the shade (1),
washer (4), O-ring (5), hex connector (6), connect nipple (7), gooseneck (8), back plate (9)
and gasket (10).
3. Place the lamp holder (3) fixture onto the hex connector (6). Rotate the connect nipple (7)
to the hex connector (8). Rotate the gooseneck (8) to the other end of the connect nipple
(7). Seat the other end of the gooseneck (8) into the back plate (9). Then rotating set
screws (15) in the back plate to fix the gooseneck (8) in place.
NOTE: Wrap each of the threads with thread sealant tape (20).
4. Attach the black fixture wire to the black supply wire and the white fixture wire to the white
supply wire, using wire nuts (21) provided.
4 For technical questions call 1-800-665-8685

V 4.0 12 in. Multimount Barn Light 8649295
5. Connect the green fixture wire to the grounding screw in the junction box.
6. Attach the back plate (9) and gasket (10) to the junction box by using #8-32 screws (16).
NOTE: You can also use tapping screws (17) and wall plugs (18) for fixing.
ASSEMBLY FOR GOOSENECK WITH KNUCKLE MOUNT
1. Disconnect the power at the main electrical box before installing the fixture.
2. Run the black, white and green wires from the lamp holder (3) through the shade (1),
washer (4), O-ring (5), hex connector (6), knuckle (11), gooseneck (8), back plate (9)
and gasket (10).

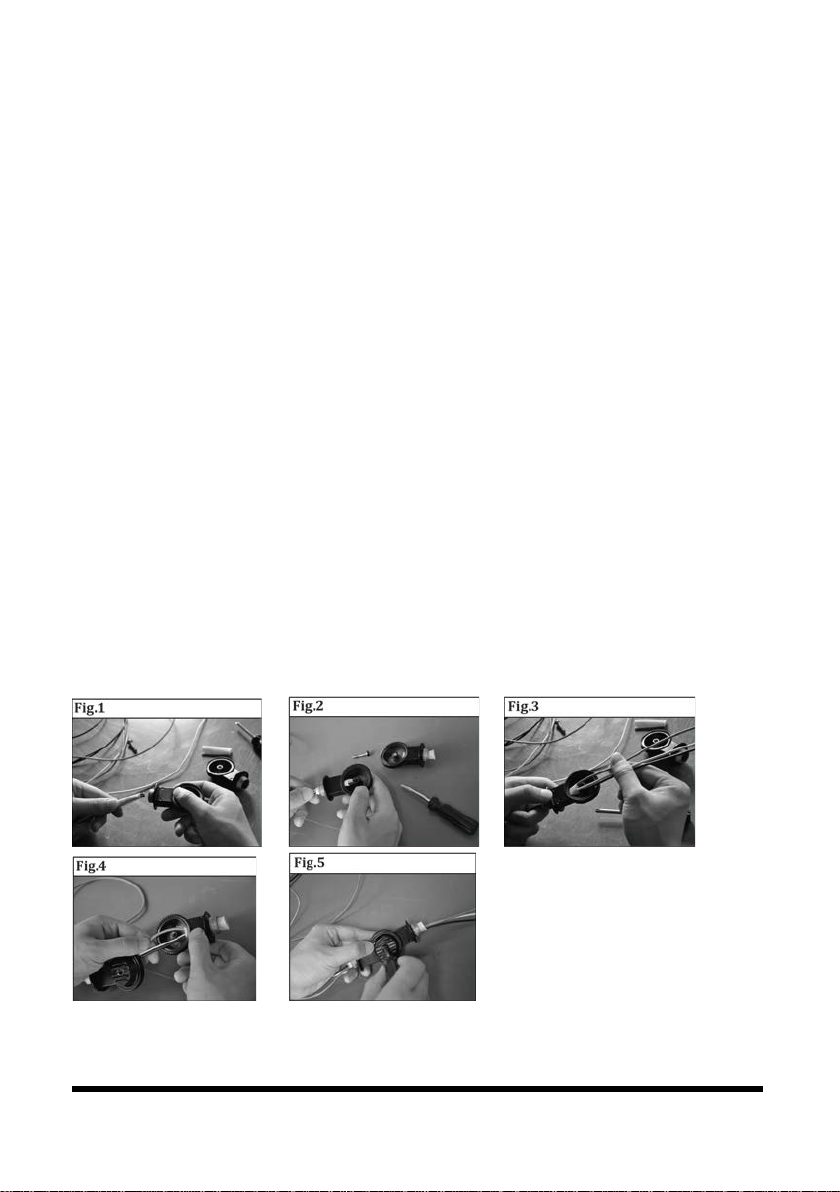

NOTE: Before the wire, insert the cotton varnished sleeve (19) into the knuckle to protect the
wire. See figures 1 to 5.
3. Place the lamp holder (3) fixture onto the hex connector (6). Rotate the knuckle (11) to the
hex connector (6). Rotate the gooseneck (8) to the other end of the knuckle (11). Seat the
other end of the gooseneck into the back plate (9). Then rotating set screws (15) in the back
plate to fix the gooseneck (8) in place.
NOTE: Wrap each of the threads with thread sealant tape (20).
4. Adjust the shade to the appropriate angle by twisting the knuckle, then tighten the screw on
the knuckle to secure in place. See figure 5.
5. Attach the ballast black wire to the supply black wire and the ballast white wire to the supply
white wire, using the wire nuts (21) provided.
6. Connect the green fixture wire to the grounding screw in the junction box.
7. Attach the back plate (9) and gasket (10) to the junction box by using #8-32 screws (16).
NOTE: You can also use tapping screws (17) and wall plugs (18) for fixing.
Visit www.princessauto.com for more information 5

8649295 12 in. Multimount Barn Light V 4.0

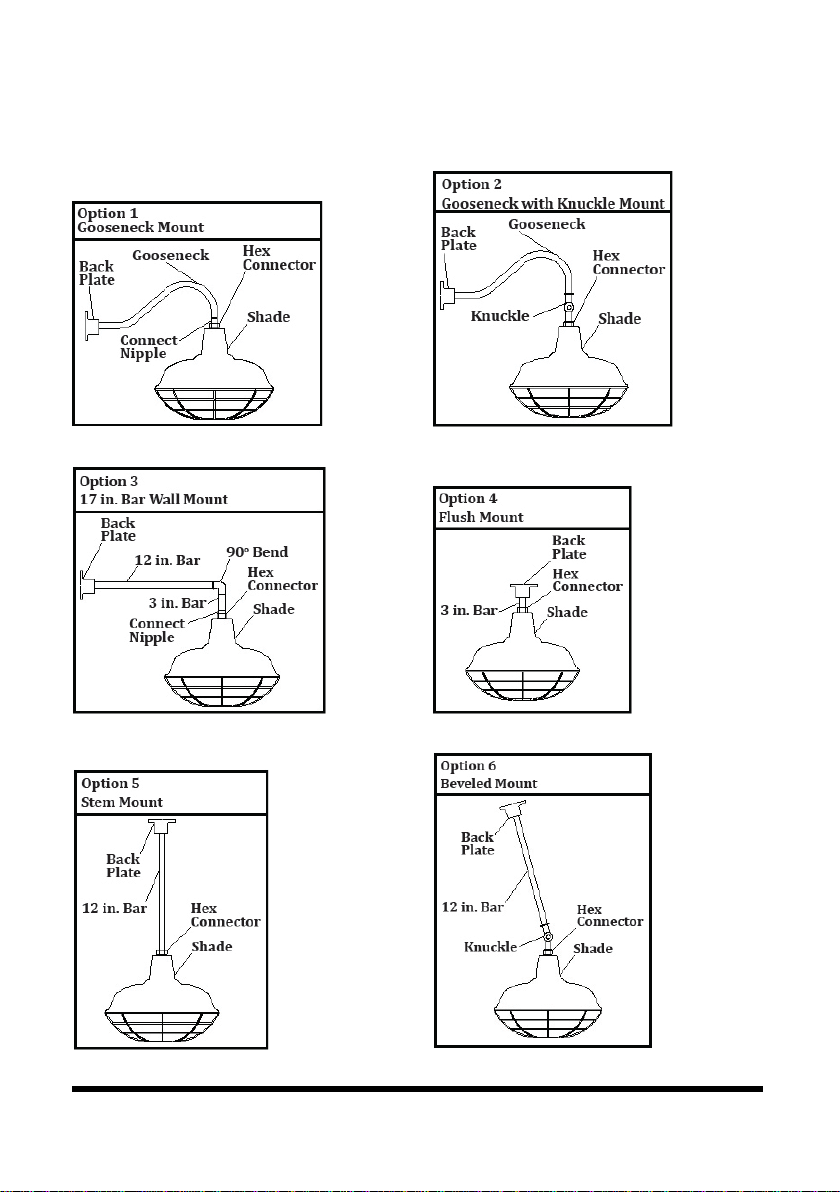

MOUNTING OPTIONS
Refer to the mounting sketches below when selecting different parts for assembly.
6 For technical questions call 1-800-665-8685

V 4.0 12 in. Multimount Barn Light 8649295
OPERATION
1. Make sure to shut down the power supply.
2. Remove the cage (2) and mount a standard E26 bulb into the light.
3. Then mount the cage.
4. Turn on the power supply.
Refer to the chart below for acceptable bulb types:
Watts
Bulb Type
100 Watts Max. A19 Lamp, E26 Base
CARE & MAINTENANCE
1. Maintain the tool with care. A tool in good condition is efficient, easier to control and will
have fewer problems.
2. Inspect the tool components periodically. Repair or replace damaged or worn components.
Only use identical replacement parts when servicing.
3. Only use accessories intended for use with this tool.
4. Maintain the tool’s labels and name plates. These carry important information. If unreadable or
missing, contact Princess Auto Ltd. for replacements.
5. When the light is mounted in one certain way, store the other rods in case you decide to change
how it is mounted in the future.
WARNING! Only qualified service personnel should repair the tool. An improperly repaired tool
may present a hazard to the user and/or others.
CLEANING
When not in use, wipe the unit with a soft dry cloth to remove any dust and debris.
Do not use any harsh abrasives, detergents or anything containing ammonia to clean your light.
DISPOSAL
Recycle a tool damaged beyond repair at the appropriate facility.
Contact your local municipality for a list of disposal facilities or by-laws for electronic devices,
batteries, oil or other toxic liquids.
Visit www.princessauto.com for more information 7

8649295 12 in. Multimount Barn Light V 4.0

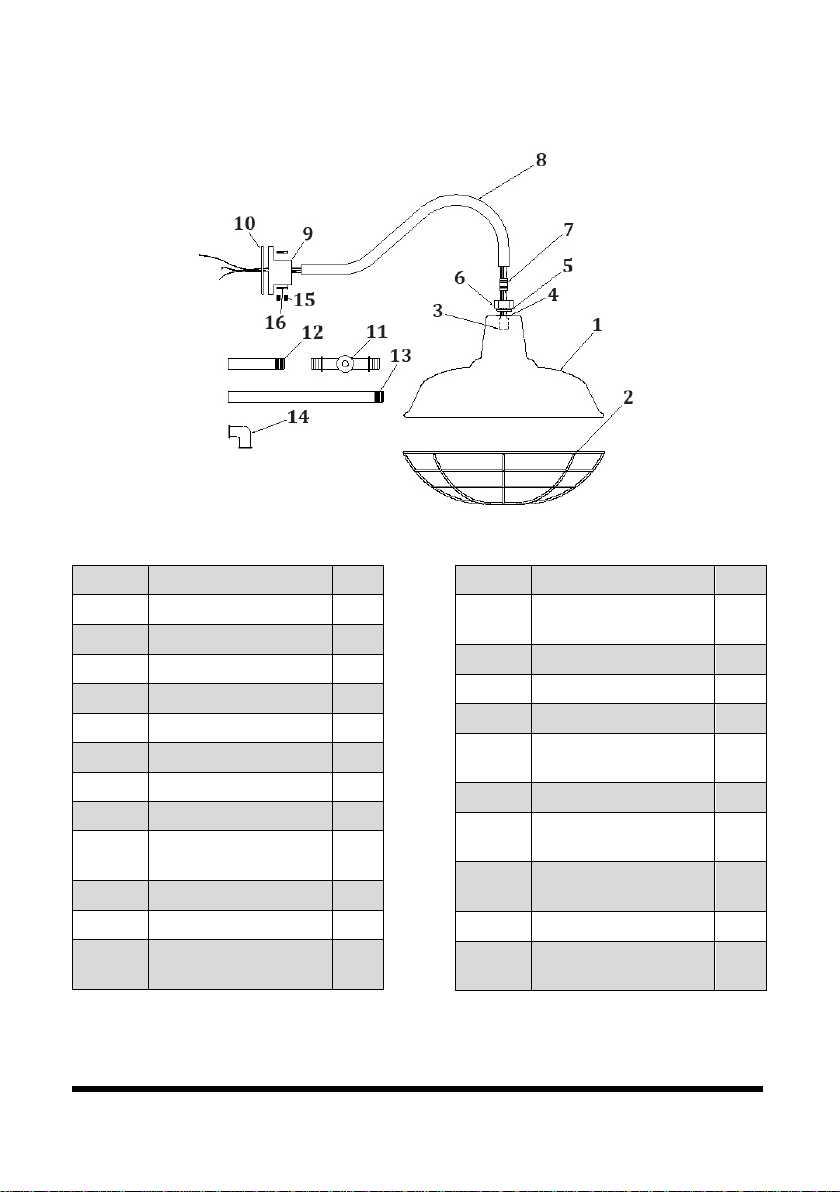

PARTS BREAKDOWN
PARTS LIST
PART# DESCRIPTION QTY
1 Shade 1
2 Cage 1
3 Lamp Holder 1
4 Washer 1
5 O-ring 1
6 Hex Connector 1
7 Connect Nipple 1
8 Gooseneck 1
9 Back Plate /
Mounting Base
1
10 Gasket 1
11 Knuckle 1
12 3 in. Bar for
Flush Mount
1
PART# DESCRIPTION QTY
13 12 in. Bar for
Wall Mount
1
14 90oBend 1
15 Set Screw 2
16 #8-32 Screw 2
17 Tapping Screws
(not shown)
2
18 Wall Plug (not shown) 2
19 Cotton Varnished
Sleeve (not shown)
2
20 Thread Sealant Tape
(not shown)
1
21 Wire Nut (not shown) 3
22 Hex Wrench
(not shown)
1
8 For technical questions call 1-800-665-8685

V4,0 8649295
Manuel d'utilisateur
Lampepourgrangeà
montagesmultiples,12po
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil.
Conservez ce manuel afin de pouvoir le consulter plus tard.

8649295 Lampe pour grange à montages multiples, 12 po V4,0
SPÉCIFICATIONS
Puissance nominale 100 W avec lampe A19, base E26;
Type de montage Col de cygne, col de cygne avec barre
articulée, support de barre, montage
encastré, tige et biseauté.
Source d’énergie 120 V
Type d’ampoule Standard E26
Ampoule comprise Non
Couleur Noir
Matériau du boîtier Aluminum
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d'utiliser cet
outil. L'utilisateur doit respecter les précautions de base lorsqu'il utilise cet outil afin de
réduire le risque de blessure ou de dommage à l'équipement.
CONSERVER CES INSTRUCTIONS
Conservez ce manuel qui contient les avertissements de sécurité, les précautions, les instructions
de fonctionnement ou d'inspection et d'entretien.
DÉFINITIONS DE DANGER
Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce manuel. Un avis est
une alerte indiquant qu'il existe un risque de dommage à la propriété, de blessure ou de décès si
on ne respecte pas certaines instructions.
DANGER ! Cet avis indique un risque immédiat et particulier qui entraînera des
blessures corporelles graves ou même la mort si on omet de prendre
les précautions nécessaires.
AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non sécuritaire qui
pourrait entraîner des blessures corporelles graves ou même la mort
si on omet de prendre les précautions nécessaires.
Lampepourgrangeà
montagesmultiples,12po
2 En cas de questions techniques, appelez le 1-800-665-8685

V4,0 Lampe pour grange à montages multiples, 12 po 8649295
ATTENTION ! Cet avis indique une situation possiblement dangereuse qui peut
entraîner des blessures mineures ou modérées si on ne procède pas de
la façon recommandée.
AVIS ! Cet avis indique un risque particulier ou une pratique non sécuritaire qui
entraînera des dommages au niveau de l'équipement ou des biens, mais
non des blessures corporelles.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire de travail propre,
bien éclairée et exempte de toute distraction.
2. Assurez-vous que les personnes qui ne portent pas l'équipement de sécurité approprié ne
se trouvent pas à proximité de l'aire de travail.
3. Rangez les outils correctement dans un lieu sécurisé et sec. Gardez les outils hors de la
portée des enfants.
4. N'installez pas et n'utilisez pas d'outils électriques en présence de gaz, de poussière ou de
liquides inflammables.
SÉCURITÉ PERSONNELLE
AVERTISSEMENT ! Portez de l'équipement de protection personnelle homologué par
l'Association canadienne de normalisation (CSA) ou l'American National Standards
Institute (ANSI).
ÉQUIPEMENT DE PROTECTION PERSONNELLE
1. Portez toujours des lunettes antiprojections qui offrent une protection frontale et latérale
pour les yeux. L'équipement de protection des yeux devrait être conforme à la norme CSA
Z94.3-07 ou ANSI Z87.1 fonction du type de travail effectué.
2. Portez des gants qui protègent en fonction des matériaux de travail et pour réduire les effets
des vibrations de l'outil.
3. Portez des vêtements de protection conçus pour l'environnement de travail et pour l'outil.
4. Les chaussures antidérapantes sont recommandées pour maintenir la stabilité et l'équilibre
au sein de l'environnement de travail.
5. Portez des chaussures à embout d'acier ou à coquilles d'acier pour éviter les blessures aux
pieds dues à la chute d'objets.
PRÉCAUTIONS PERSONNELLES
Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de travail pour éviter les
blessures ou le bris de l'outil.
1. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool ou
de médicaments.
Visitez www.princessauto.com pour plus d'informations 3

8649295 Lampe pour grange à montages multiples, 12 po V4,0
2. N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir. Une stabilité et un
équilibre appropriés sont nécessaires afin d'avoir un meilleur contrôle en cas de
situations inattendues.
3. Soutenez la pièce à travailler ou fixez-la sur une plate-forme stable. Une pièce à travailler
tenue dans les mains ou appuyée contre votre corps sera instable et peut entraîner des
blessures corporelles.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
DANGER ! Ne permettez PAS au confort ou à votre familiarisation avec l'outil (obtenus après
un emploi répété) de se substituer à une adhésion stricte aux règles de sécurité de l'outil. Si
vous utilisez cet outil de façon dangereuse ou incorrecte, vous pouvez subir des blessures
corporelles graves.
1. Utilisez le bon outil pour la tâche à effectuer. Cet outil a été conçu pour une utilisation spécifique.
Évitez de modifier ou d'altérer cet outil ou de l'utiliser à une fin autre que celle pour laquelle il a
été conçu.
2. Risque d'incendie. Installez les luminaires au moins à 4 pieds du sol. Convient aux
endroits humides.
3. Il est important que l'installateur connaisse bien le circuit afin de pouvoir installer
correctement ce produit.
4. Avant de tenter d'installer votre luminaire pour grange, assurez-vous que le courant
alimentant la boîte à prises est coupé pour des raisons de sécurité.
5. Branchez le fil de luminaire vert à la vis de mise à la masse dans la boîte de jonction.
6. Ne touchez pas les pièces d'acier lorsqu'il est en marche.
DÉBALLAGE
AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont manquantes.
Remplacez les pièces manquantes avant l'utilisation. Le non-respect de cet avertissement
peut entraîner une défectuosité et des blessures graves.
Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a des dommages. Assurez-
vous que tous les articles sur la liste de pièces sont compris.
4 En cas de questions techniques, appelez le 1-800-665-8685

V4,0 Lampe pour grange à montages multiples, 12 po 8649295

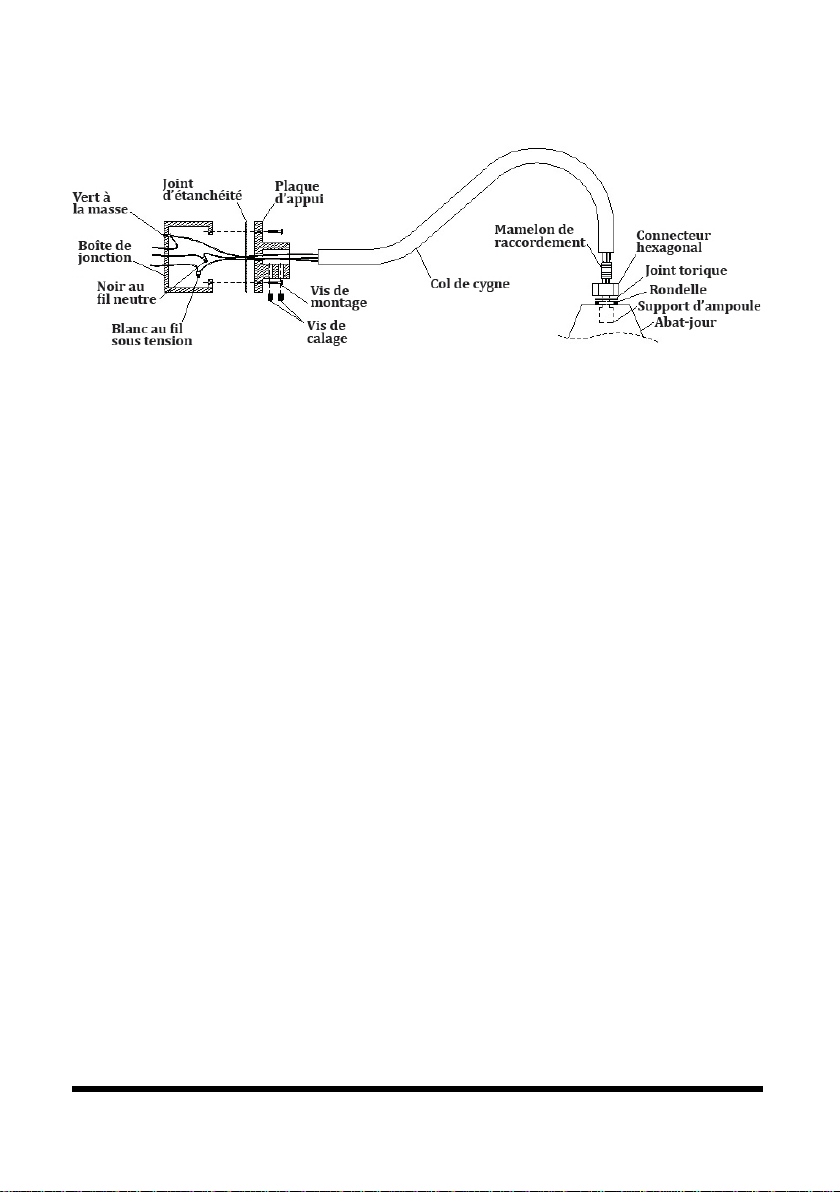

ASSEMBLAGE ET INSTALLATION
Lorsque ce manuel fait référence à un numéro de pièce, il fait référence à la section de liste de
pièces comprises.
AVERTISSEMENT ! Risque d'incendie. Installez les luminaires au moins à 4 pieds du sol.
Convient aux endroits humides.
REMARQUE : L'ampoule n'est pas comprise avec le luminaire; utilisez une ampoule de type
E26 standard seulement.
1. Débranchez au niveau de la boîte électrique principale avant d'installer le luminaire.
2. Acheminez les fils noir, blanc et vert depuis le support d'ampoule (no3) au travers de
l'abat-jour (no1), la rondelle (no4), le joint torique (no5), le connecteur hexagonal (no6),
le mamelon de raccordement (no7), le col de cygne (no8), la plaque d'appui (no9) et le
joint d'étanchéité (no10).
3. Placez le support d'ampoule (no3) sur le connecteur hexagonal (no6). Tournez le mamelon
de raccordement (no7) au connecteur hexagonal (no6). Faire tourner le col de cygne (no8)
à l’autre extrémité le mamelon de raccordement (no7). Appuyez l'autre extrémité du col de
cygne (no8) dans la plaque d'appui (no9). Tournez ensuite les vis de calage (no15) de la
plaque d'appui pour fixer le col de cygne (no8) en position.
REMARQUE : Entourez chacun des filets de ruban pour joints filetés (no20).
4. Fixez le fil de luminaire noir au fil d'alimentation noir et le fil de luminaire blanc au fil
d'alimentation blanc au moyen des écrous pour fils (no21) fournis.
5. Branchez le fil de luminaire vert à la vis de mise à la masse dans la boîte de jonction.
6. Fixez la plaque d'appui (no9) et le joint d'étanchéité (no10) à la boîte de jonction au moyen
de vis no8-32 (no16).
REMARQUE : Vous pouvez également utiliser des vis taraudeuses (no17) et des fiches murales
(no18) pour fixer ces pièces.
Visitez www.princessauto.com pour plus d'informations 5

8649295 Lampe pour grange à montages multiples, 12 po V4,0
ASSEMBLAGE DU COL DE CYGNE AU MOYEN D'UNE
JOINTURE DE DOIGT
1. Débranchez au niveau de la boîte électrique principale avant d'installer le luminaire.
2. Acheminez les fils noir, blanc et vert depuis le support d'ampoule (no3) au travers de
l'abat-jour (no1), la rondelle (no4), le joint torique (no5), le connecteur hexagonal (no6),
la jointure de doigt (no11), le col de cygne (no8), la plaque d'appui (no9) et le joint
d'étanchéité (no10).
REMARQUE : Avant le fil, insérez le manchon vernis en coton (no19) dans la jointure de doigt
afin de protéger le fil. Voir les figures 1 à 5.
3. Placez le support d'ampoule (no3) sur le connecteur hexagonal (no6). Tournez la jointure
de doigt (no11) en direction du connecteur hexagonal (no6). Tournez le col de cygne (no8)
vers l'autre extrémité de la jointure de doigt (no11). Appuyez l'autre extrémité du col de
cygne dans la plaque d'appui (no9). Tournez ensuite les vis de calage (no15) de la plaque
d'appui pour fixer le col de cygne (no8) en position.
REMARQUE : Entourez chacun des filets de ruban pour joints filetés (no20).
4. Ajustez l'abat-jour dans l'angle approprié en tournant la jointure de doigt. Serrez ensuite la
vis de la jointure de doigt pour la retenir en place. Voir la figure 5.
5. Fixez le fil de ballast noir au fil d'alimentation noir et le fil de ballast blanc au fil
d'alimentation blanc au moyen des écrous pour fils (no21) fournis.
6. Branchez le fil de luminaire vert à la vis de mise à la masse dans la boîte de jonction.
7. Fixez la plaque d'appui (no9) et le joint d'étanchéité (no10) à la boîte de jonction au moyen
de vis no8-32 (no16).
REMARQUE : Vous pouvez également utiliser des vis taraudeuses (no17) et des fiches murales
(no18) pour fixer ces pièces.
6 En cas de questions techniques, appelez le 1-800-665-8685

V4,0 Lampe pour grange à montages multiples, 12 po 8649295

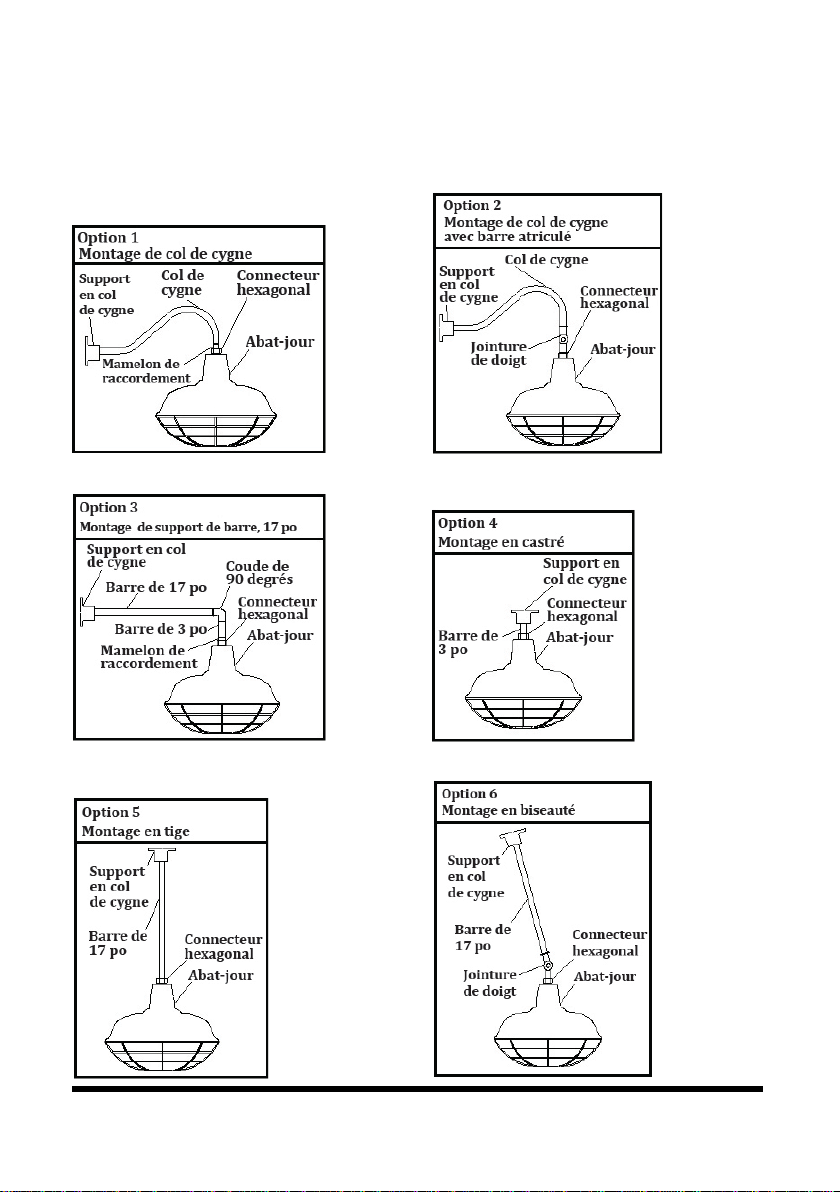

OPTIONS DE MONTAGE
Consultez les croquis de montage ci-dessous au moment de choisir les différentes pièces afin de
procéder à l'assemblage.
Visitez www.princessauto.com pour plus d'informations 7

8649295 Lampe pour grange à montages multiples, 12 po V4,0
UTILISATION
1. Assurez-vous de couper la source d'alimentation.
2. Enlevez la cage (no2) et placez une ampoule E26 standard dans le luminaire.
3. Installez ensuite la cage.
4. Actionnez la source d'alimentation.
Consultez le tableau ci-dessous pour connaître les types d'ampoules acceptables :
Watts Type d'ampoule
100 W max Ampoule A19, base E26
SOIN ET ENTRETIEN
1. Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à contrôler et
préviendra les problèmes de fonctionnement.
2. Inspectez les composants de l'outil régulièrement. Réparez ou remplacez les composants
endommagés ou usés. Employez seulement des pièces autorisées.
3. Utilisez seulement des accessoires conçus pour être utilisés avec cet outil.
4. Veillez à ce que l'étiquette et la plaque signalétique demeurent intactes sur l'outil. Elles
comportent des renseignements importants. Si elles sont illisibles ou manquantes,
communiquez avec Princess Auto Ltd. pour les remplacer.
5. Lorsque la lumière est montée dans une certaine manière, stocker les autres tiges au cas où
vous décidez de changer la façon dont il est monté.
AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la réparation de
l'outil/l'appareil. Un outil/appareil mal réparé peut présenter un risque pour l'utilisateur
et/ou pour les autres.
NETTOYAGE
Lorsqu'il n'est pas utilisé, essuyez l'appareil au moyen d'un chiffon doux et sec pour enlever la
poussière et les débris.
Évitez d'utiliser des abrasifs caustiques, des détergents ou tout produit qui renferme de
l'ammoniac pour nettoyer votre luminaire.
MISE AU REBUT
Recyclez votre outil endommagé dans une installation prévue à cet effet s'il est impossible de
le réparer.
Communiquez avec votre municipalité locale afin de connaître la liste des sites de mise au rebut
ou les règlements en ce qui concerne les appareils électroniques, les batteries, l'huile et les
liquides toxiques.
8 En cas de questions techniques, appelez le 1-800-665-8685

V4,0 Lampe pour grange à montages multiples, 12 po 8649295
RÉPARTITION DES PIÈCES
LISTE DES PIÈCES
NODE
PIÈCE
DESCRIPTION QTÉ
1 Abat-jour 1
2 Cage 1
3 Support d'ampoule 1
4 Rondelle 1
5 Joint torique 1
6 Connecteur hexagonal 1
7 Mamelon de
raccordement
1
8 Col de cygne 1
9 Plaque d'appui/base
de montage
1
10 Joint d'étanchéité 1
11 Jointure de doigt 1
12 Barre de 3 po pour
montage encastré
1
NODE
PIÈCE
DESCRIPTION QTÉ
13 Barre de 12 po pour
montage mural
1
14 Coude de 90 degrés 1
15
Vis de calage
2
16 Vis no8-32 2
17 Vis taraudeuses
(non illustrées)
2
18 Fiche murale
(non illustrée)
2
19 Manchon vernis de
coton (non illustré)
2
20 Ruban pour joints
filetés (non illustré)
1
21 Écrou de fil
(non illustré)
3
22 Clé hexagonale
(non illustrée)
1
Visitez www.princessauto.com pour plus d'informations 9
