Power Fist 8774093 User manual

V4.0 8774093
Please read and understand all instructions before use. Retain this manual for
future reference.
User Manual
130lbWalk-Behind
Spreader

8774093 130 lb Walk-Behind Spreader V4.0
2 For technical questions call 1-800-665-8685
SPECIFICATIONS
Hopper Capacity 130 lb
Hopper Material Poly
Deck Size 28-1/2 x 15-5/8 x 13-3/16 in.
Frame Material Powder Coated Steel
Colour/Finish Black
Wheel Size 13 x 5.00-6 in.
Wheel Type Pneumatic
Flow Control Manual
INTRODUCTION
The 130 lb Walk-Behind Spreader is built for heavy-duty use in spreading
fertilizer, seeds, sand or ice-melt salt. The gears, axle and agitator shaft are zinc-
plated to resist corrosion. The flow regulator controls the amount of material
distributed. A plastic mesh screen helps control the flow rate and a rain cover is
included to protect the material from the elements.
SAFETY
WARNING! Read and understand all instructions before using this tool. The
operator must follow basic precautions to reduce the risk of personal injury
and/or damage to the equipment.
Keep this manual for safety warnings, precautions, operating or inspection and
maintenance instructions.
130lbWalk-Behind
Spreader

V4.0 130 lb Walk-Behind Spreader 8774093
Visit www.princessauto.com for more information 3
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices found in this manual. A notice
is an alert that there is a possibility of property damage, injury or death if certain
instructions are not followed.
DANGER! This notice indicates an immediate and specific hazard that will
result in severe personal injury or death if the proper precautions
are not taken.
WARNING! This notice indicates a specific hazard or unsafe practice that
could result in severe personal injury or death if the proper
precautions are not taken.
CAUTION! This notice indicates a potentially hazardous situation that may result
in minor or moderate injury if proper practices are not taken.
NOTICE! This notice indicates that a specific hazard or unsafe practice will
result in equipment or property damage, but not personal injury.
WORK AREA
1. Operate in a safe work environment. Keep your work area clean, well-lit
and free of distractions. Place lights so you are not working in a shadow.
2. Keep anyone not wearing the appropriate safety equipment away from the
work area.
3. Store unused tools properly in a safe and dry location to prevent rust or
damage. Lock tools away and keep out of the reach of children.
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by the Canadian
Standards Association (CSA) or American National Standards Institute (ANSI).
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and side protection
for the eyes. Eye protection equipment should comply with CSA Z94.3-07
or ANSI Z87.1 standards based on the type of work performed.
2. Wear gloves that provide protection based on the work materials or to
reduce the effects of tool vibration.

8774093 130 lb Walk-Behind Spreader V4.0
4 For technical questions call 1-800-665-8685
3. Wear protective clothing designed for the work environment and tool.
4. Non-skid footwear is recommended to maintain footing and balance in the
work environment.
PERSONAL PRECAUTIONS
Control the tool, personal movement and the work environment to avoid
personal injury or damage to tool.
1. Do not operate any tool when tired or under the influence of drugs, alcohol
or medications.
2. Avoid wearing clothes or jewelry that can become entangled with the
moving parts of a tool. Keep long hair covered or bound.
3. Do not overreach when operating a tool. Proper footing and balance
enables better control in unexpected situations.
4. Securely hold this tool using both hands. Using a tool with only one hand
can result in loss of control.
SPECIFIC SAFETY PRECAUTIONS
WARNING! DO NOT let comfort or familiarity with product (gained from
repeated use) replace strict adherence to the tool safety rules. If you use
this tool unsafely or incorrectly, you can suffer serious personal injury.
1. Use the correct tool for the job. This tool was designed for a specific function.
Do not modify or alter this tool or use it for an unintended purpose.
2. Do not use the tool if any parts are damage broken or misplaced. Repair or
replace the parts.
3. Do not stick fingers or other parts of your body in the gears or agitator.
The spreader may inflict a crushing or pinching injury.
4. Do not exceed the spreader’s weight capacity. See Specifications.
UNPACKING
WARNING! Do not operate the tool if any part is missing. Replace the
missing part before operating. Failure to do so could result in a malfunction
and personal injury.
Remove the parts and accessories from the packaging and inspect for damage.
Make sure that all items in the Identification Key are included.

V4.0 130 lb Walk-Behind Spreader 8774093
Visit www.princessauto.com for more information 5

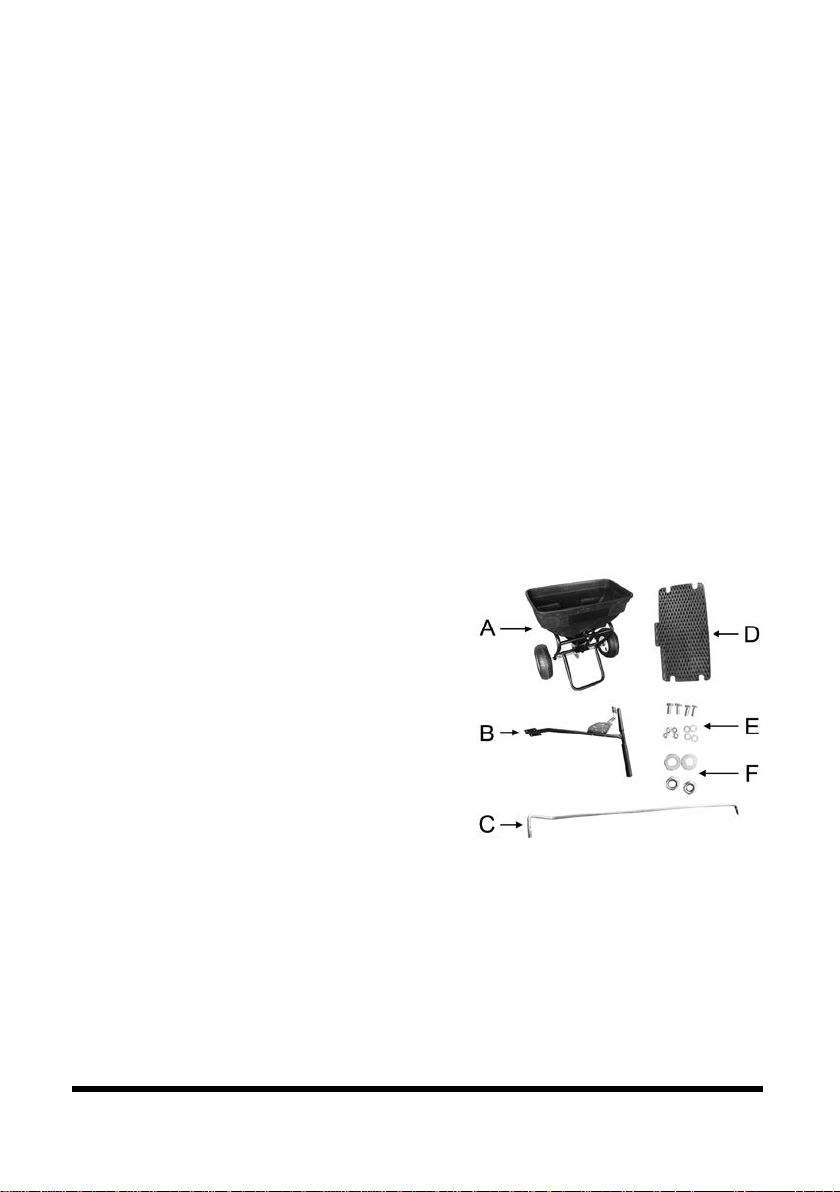

IDENTIFICATION KEY
A Body Assembly
B Handle Assembly
C Pull Rod
D Poly Filter Mesh
E M6 Bolt, Washer and Nut, 4 Sets
F M8 Washer and Lock Nut, 2 Sets
ASSEMBLY & INSTALLATION
Letter references in parenthesis (A) refer to the included Identification Key.
1. Attach the handle assembly (B) to the body
assembly (A).
a. Align the handle’s plate with the plate
connected to the body assembly.
b. Insert an M6 bolt through each bolt hole.
Slide a washer onto each bolt and secure
with a nut. Use all four sets (E).
2. Attach the pull rod (C) to the body assembly and
the other end to the flow regulator.
a. Insert the pull rod’s
angled end into the slot
in the hatch lid. The
angled end is up and the
rod parallel with the
handle assembly (Fig. 3).
b. Secure the rod end with
an M8 washer and lock
nut (F) (Fig. 4).
Fig. 1
Fig. 2
Fig. 3
Fig. 4

8774093 130 lb Walk-Behind Spreader V4.0
6 For technical questions call 1-800-665-8685
c. Insert the other
end of the rod
through the flow
regulator on the
right-side. Make
sure the rod
passes through the
lever handle and
the flow regulator. Secure the rod end with an
M8 washer and lock nut (Fig. 5).
3. Place the poly filter mesh into the hopper with the tab to the rear. Press down
to make sure it is snug against the sides (Fig. 6).
OPERATION
1. Place the mesh into the hopper.
2. Load the material into the hopper. Make sure not to exceed the weight
capacity.
3. Adjust the flow regulator lever. Pull it towards you to open the distributor
hatch wider. Push it away to narrow the hatch opening or to close it.
4. Push the spreader and the agitator mechanism will distribute the material
from the hopper.
CARE & MAINTENANCE
1. Maintain the tool with care. A tool in good condition is efficient, easier to
control and will have fewer problems.
2. Inspect the tool components periodically. Repair or replace damaged or
worn components. Only use identical replacement parts when servicing.
3. Only use accessories intended for use with this tool.
4. Maintain the tool’s labels and name plates. These carry important information.
If unreadable or missing, contact Princess Auto Ltd. for replacements.
WARNING! Only qualified service personnel should repair the tool. An
improperly repaired tool may present a hazard to the user and/or others.
Fig.
5
Fig. 6

V4.0 130 lb Walk-Behind Spreader 8774093
Visit www.princessauto.com for more information 7
LUBRICATION
Inspect and lubricate the tool when required. Only use light oil to lubricate the
tool. Other lubricants may not be suitable and could damage the tool or cause a
malfunction during use.
DISPOSAL
Recycle a tool damaged beyond repair at the appropriate facility.
TROUBLESHOOTING
Visit a Princess Auto Ltd. location for a solution if the tool does not function
properly or parts are missing. If unable to do so, have a qualified technician
service the tool.

8774093 130 lb Walk-Behind Spreader V4.0
8 For technical questions call 1-800-665-8685

V 4,0 8774093
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil.
Conservez ce manuel afin de pouvoir le consulter plus tard.
Manuel d'utilisateur
Épandeurpoussé,130lb

8774093 Épandeur poussé, 130 lb V 4,0
2 En cas de questions techniques, appelez le 1-800-665-8685
SPÉCIFICATIONS
Capacité de la trémie 130 lb
Matériau de trémie Poly
Taille de la plateforme 28 1/2 à 15 5/8 à 13 3/16 po
Matériau du cadre Acier à revêtement en poudre
Couleur/fini
Noir
Taille de meule 13 à 5,00-6 po
Type de roue Pneumatique
Flow Control Manuel
INTRODUCTION
L’épandeur poussé de 130 lb conçu pour un usage robuste permet d’épandre de
l’engrais, de la semence, du sable ou du sel de déglaçage. Les engrenages,
l’essieu et l’arbre agitateur sont galvanisés pour résister à la corrosion. Le
régulateur de débit contrôle la quantité de matériau à épandre. Un treillis en
plastique aide à contrôler le débit et un couvercle est inclus pour protéger les
matériaux des éléments.
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant
d'utiliser cet outil. L'utilisateur doit respecter les précautions de base
lorsqu'il utilise cet outil afin de réduire le risque de blessure ou de
dommage à l'équipement.
Conservez ce manuel qui contient les avertissements de sécurité, les
précautions, les instructions de fonctionnement ou d'inspection et d'entretien.
Épandeurpoussé,130lb

V 4,0 Épandeur poussé, 130 lb 8774093
Visitez www.princessauto.com pour plus d'informations 3
DÉFINITIONS DE DANGER
Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce
manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la
propriété, de blessure ou de décès si on ne respecte pas certaines instructions.
DANGER ! Cet avis indique un risque immédiat et particulier qui
entraînera des blessures corporelles graves ou même la
mort si on omet de prendre les précautions nécessaires.
AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui pourrait entraîner des blessures
corporelles graves ou même la mort si on omet de
prendre les précautions nécessaires.
ATTENTION ! Cet avis indique une situation possiblement dangereuse qui
peut entraîner des blessures mineures ou modérées si on
ne procède pas de la façon recommandée.
AVIS ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui entraînera des dommages au niveau de
l'équipement ou des biens, mais non des blessures corporelles.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire
de travail propre, bien éclairée et exempte de toute distraction. Placez les
lampes de façon à ne pas travailler dans l’ombre.
2. Assurez-vous que les personnes qui ne portent pas l'équipement de
sécurité approprié ne se trouvent pas à proximité de l'aire de travail.
3. Rangez les outils correctement dans un lieu sécurisé et sec. Gardez les
outils hors de la portée des enfants.
SÉCURITÉ PERSONNELLE
AVERTISSEMENT ! Portez de l'équipement de protection personnelle
homologué par l'Association canadienne de normalisation (CSA) ou
l'American National Standards Institute (ANSI).

8774093 Épandeur poussé, 130 lb V 4,0
4 En cas de questions techniques, appelez le 1-800-665-8685
ÉQUIPEMENT DE PROTECTION PERSONNELLE
1. Portez toujours des lunettes antiprojections qui offrent une protection
frontale et latérale pour les yeux. L'équipement de protection des yeux
devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du
type de travail effectué.
2. Portez des gants qui protègent en fonction des matériaux de travail et pour
réduire les effets des vibrations de l'outil.
3. Portez des vêtements de protection conçus pour l'environnement de travail
et pour l'outil.
4. Les chaussures antidérapantes sont recommandées pour maintenir la
stabilité et l'équilibre au sein de l'environnement de travail.
PRÉCAUTIONS PERSONNELLES
Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de
travail pour éviter les blessures ou le bris de l'outil.
1. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool
ou de médicaments.
2. Évitez de porter des vêtements ou des bijoux pouvant se prendre dans les pièces
mobiles d'un outil. Gardez les cheveux longs recouverts ou attachés.
3. N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir. Une
stabilité et un équilibre appropriés sont nécessaires afin d'avoir un meilleur
contrôle en cas de situations inattendues.
4. Tenez cet outil solidement à l’aide des deux mains. Un outil tenu d’une
seule main peut causer une perte de contrôle.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
AVERTISSEMENT! Ne permettez PAS au confort ou à votre familiarisation
avec l'outil (obtenus après un emploi répété) de se substituer à une
adhésion stricte aux règles de sécurité de l'outil. Si vous utilisez cet outil
de façon dangereuse ou incorrecte, vous pouvez subir des blessures
corporelles graves.
1. Utilisez le bon outil pour la tâche à effectuer. Cet outil a été conçu pour une
utilisation spécifique. Évitez de modifier ou d'altérer cet outil ou de l'utiliser
à une fin autre que celle pour laquelle il a été conçu.

V 4,0 Épandeur poussé, 130 lb 8774093
Visitez www.princessauto.com pour plus d'informations 5
2. N’utilisez pas l’outil si des pièces présentent des dommages ou sont
déplacées. Réparez ou remplacez les pièces.
3. N’insérez pas les doigts ou une autre partie de votre corps dans les
engrenages ou l’agitateur. L’épandeur peut causer des blessures, un
écrasement ou un pincement.
4. Ne dépassez pas la capacité pondérale de l’épandeur. Consultez les
spécifications.
DÉBALLAGE
AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont
manquantes. Remplacez les pièces manquantes avant l'utilisation. Le
non-respect de cet avertissement peut entraîner une défectuosité et des
blessures graves.
Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a des
dommages. Assurez-vous que tous les articles dans le guide d’identification
sont compris.
GUIDE D’IDENTIFICATION
A Ensemble du corps
B Ensemble de la poignée
C Tige de traction
D Treillis de filtre en poly
E Boulon M6, rondelle et écrou, 4 jeux
F Rondelle M8 et contre-écrou, 2 jeux
fig. 1

8774093 Épandeur poussé, 130 lb V 4,0
6 En cas de questions techniques, appelez le 1-800-665-8685
ASSEMBLAGE ET INSTALLATION
Les lettres de référence entre parenthèses (A) se rapportent à la clé
d'identification comprise.
1. Fixez l’ensemble de poignée (B) à l’ensemble du
corps (A).
a. Alignez la plaque de poignée sur la plaque
reliée à l’ensemble du corps.
b. Insérez un boulon M6 dans chaque trou de
boulon. Glissez une rondelle sur chaque
boulon et fixez avec un écrou. Utilisez les
quatre jeux (E).
2. Fixez la tige de traction (C) sur l’ensemble du
corps et l’autre extrémité sur
le régulateur de débit.
a. Insérez l’extrémité en
angle de la tige de
traction dans la fente
du couvercle de la
trappe. L’extrémité en
angle est relevée et la
tige est parallèle à
l’ensemble de poignée
(fig. 3).
b. Fixez l’extrémité de la tige avec une rondelle
M8 et un contre-
écrou (F) (fig. 4).
c. Insérez l’autre
extrémité de la
tige à travers le
régulateur de
débit sur le côté
droit. Assurez-
vous que la tige passe à travers la poignée
fig. 2
fig. 3
fig. 4
fig. 5
fig. 6

V 4,0 Épandeur poussé, 130 lb 8774093
Visitez www.princessauto.com pour plus d'informations 7
du levier et le régulateur de débit. Fixez l’extrémité de la tige avec une
rondelle M8 et un contre-écrou (fig. 5).
3. Placez le treillis de filtre en poly dans la trémie avec la languette vers
l’arrière. Appuyez pour vous assurer qu’il est bien appuyé sur les côtés
(fig. 6).
UTILISATION
1. Placez le treillis dans la trémie.
2. Ajoutez le matériau dans la trémie. Assurez-vous de ne pas dépasser la
capacité pondérale.
3. Réglez le levier du régulateur de débit. Tirez-le vers vous pour agrandir
l’ouverture de la trappe du distributeur. Poussez-le loin de vous pour
réduire ou fermer l’ouverture de la trappe.
4. Dès que vous pousserez l’épandeur, le mécanisme de l’agitateur
commencera à distribuer le matériau qui se trouve dans la trémie.
SOIN ET ENTRETIEN
1. Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à
contrôler et préviendra les problèmes de fonctionnement.
2. Inspectez les composants de l'outil régulièrement. Réparez ou remplacez les
composants endommagés ou usés. Employez seulement des pièce autorisées.
3. Utilisez seulement des accessoires conçus pour être utilisés avec cet outil.
4. Veillez à ce que l'étiquette et la plaque signalétique demeurent intactes sur
l'outil. Elles comportent des renseignements importants. Si elles sont
illisibles ou manquantes, communiquez avec Princess Auto Ltd. pour
les remplacer.
AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la
réparation de l'outil/l'appareil. Un outil/appareil mal réparé peut présenter
un risque pour l'utilisateur et/ou pour les autres.

8774093 Épandeur poussé, 130 lb V 4,0
8 En cas de questions techniques, appelez le 1-800-665-8685
LUBRIFICATION
Inspectez et lubrifiez l'outil au besoin. Utilisez uniquement une huile pour huile
légère pour lubrifier l'outil. Les autres lubrifiants pourraient ne pas convenir et
risqueraient d'endommager l'outil ou de causer un mauvais fonctionnement
durant l'utilisation.
ENTREPOSAGE
Si l'outil n'est pas utilisé pendant une période prolongée, appliquez une mince
couche de lubrifiant sur les pièces en acier pour éviter qu'elles ne rouillent.
Enlevez le lubrifiant avant de réutiliser l'outil.
MISE AU REBUT
Recyclez votre outil endommagé dans une installation prévue à cet effet s'il est
impossible de le réparer.
DÉPANNAGE
Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes,
visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est
pas possible, demandez à un technicien qualifié de réparer l'outil.
