Power Fist 8665549 User manual

V4.0 8665549
Please read and understand all instructions before use. Retain this manual for
future reference.
User Manual

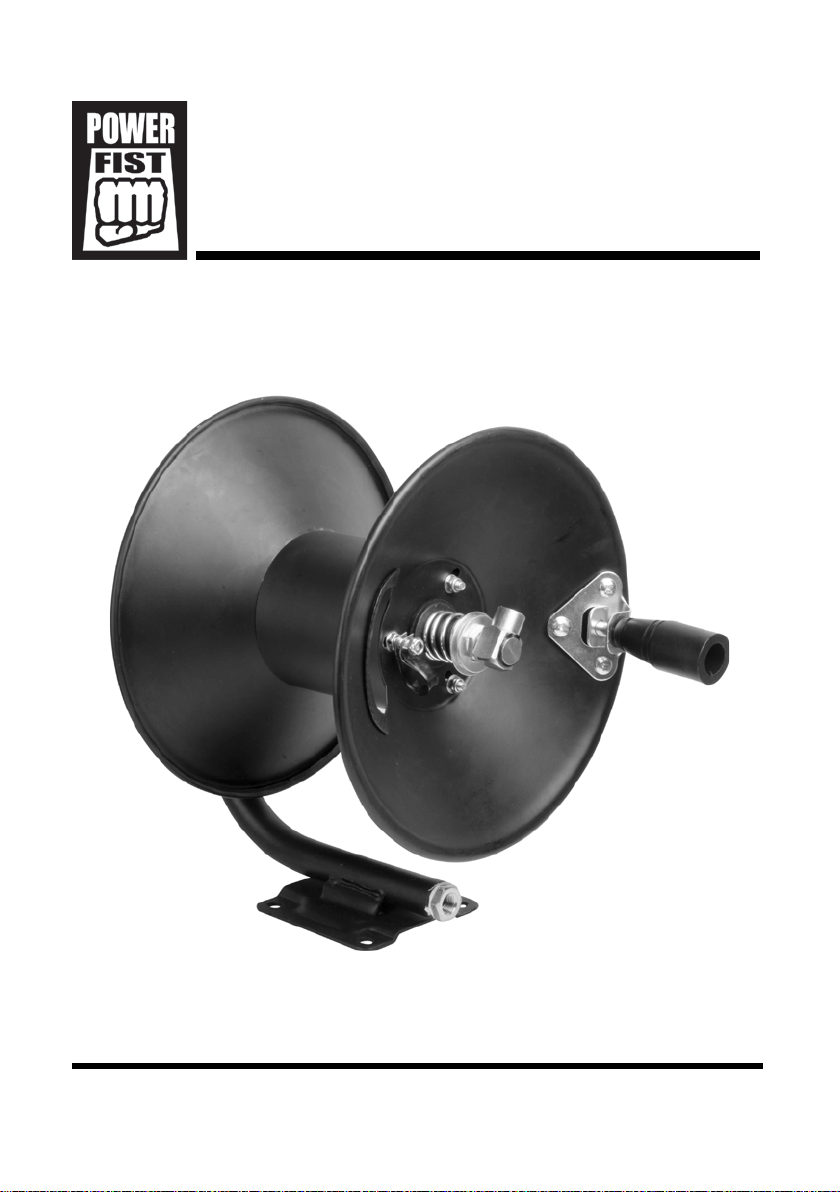

50ftx3/8in.CapacityHand
CrankEmptyAirHoseReel

8665549 50 ft x 3/8 in. Capacity Hand Crank Empty Air Hose Reel V4.0
2 For technical questions call 1-800-665-8685
SPECIFICATIONS
Type Hand Crank Air Hose Reel
Hose Capacity 50 ft (15.24 m)
Inner Diameter 3/8 in. (9.52 mm)
Max. Working Pressure 300 PSI
Mount Type Wall, Ceiling or Floor Mount
INTRODUCTION
Convenient storage and protection for your air hose. Air hose and mounting
hardware are sold separately.
SAFETY
WARNING! Read and understand all instructions before using this tool. The
operator must follow basic precautions to reduce the risk of personal injury
and/or damage to the equipment.
Keep this manual for safety warnings, precautions, operating or inspection and
maintenance instructions.
HAZARD DEFINITIONS
Please familiarize yourself with the hazard notices found in this manual. A notice
is an alert that there is a possibility of property damage, injury or death if certain
instructions are not followed.
DANGER! This notice indicates an immediate and specific hazard that will
result in severe personal injury or death if the proper precautions
are not taken.
50ftx3/8in.CapacityHand
CrankEmptyAirHoseReel

V4.0 50 ft x 3/8 in. Capacity Hand Crank Empty Air Hose Reel 8665549
Visit www.princessauto.com for more information 3
WARNING! This notice indicates a specific hazard or unsafe practice that
could result in severe personal injury or death if the proper
precautions are not taken.
CAUTION! This notice indicates a potentially hazardous situation that may result
in minor or moderate injury if proper practices are not taken.
NOTICE! This notice indicates that a specific hazard or unsafe practice will
result in equipment or property damage, but not personal injury.
WORK AREA
1. Operate in a safe work environment. Keep your work area clean, well-lit
and free of distractions.
2. Keep anyone not wearing the appropriate safety equipment away from the
work area.
3. Store unused tools properly in a safe and dry location to prevent rust or
damage. Lock tools away and keep out of the reach of children.
PERSONAL SAFETY
WARNING! Wear personal protective equipment approved by the Canadian
Standards Association (CSA) or American National Standards Institute (ANSI).
PERSONAL PROTECTIVE EQUIPMENT
1. Always wear impact safety goggles that provide front and side protection
for the eyes. Eye protection equipment should comply with CSA Z94.3-07
or ANSI Z87.1 standards based on the type of work performed.
2. Wear gloves that provide protection based on the work materials or to
reduce the effects of tool vibration.
3. Wear protective clothing designed for the work environment and tool.
4. Non-skid footwear is recommended to maintain footing and balance in the
work environment.
PERSONAL PRECAUTIONS
Control the tool, personal movement and the work environment to avoid
personal injury or damage to tool.

8665549 50 ft x 3/8 in. Capacity Hand Crank Empty Air Hose Reel V4.0
4 For technical questions call 1-800-665-8685
1. Do not operate any tool when tired or under the influence of drugs, alcohol
or medications.
2. Avoid wearing clothes or jewelry that can become entangled with the
moving parts of a tool. Keep long hair covered or bound.
3. Do not overreach when operating a tool. Proper footing and balance
enables better control in unexpected situations.
SPECIFIC SAFETY PRECAUTIONS
WARNING! DO NOT let comfort or familiarity with product (gained from
repeated use) replace strict adherence to the tool safety rules. If you use
this tool unsafely or incorrectly, you can suffer serious personal injury.
1. Use the correct tool for the job. This tool was designed for a
specific function. Do not modify or alter this tool or use it for
an unintended purpose.
2. Ensure that the reel is properly installed before connecting the input and
output air hoses.
3. Remove system pressure immediately if a leak occurs in the hose or reel,
or if the reel ceases to wind and unwind.
4. Check the manufacturer’s maximum pressure rating for air tools and
accessories. Compressor outlet pressure must be regulated so as to never
exceed the maximum pressure rating of the tool.
UNPACKING
WARNING! Do not operate the tool if any part is missing. Replace the
missing part before operating. Failure to do so could result in a malfunction
and personal injury.
Remove the parts and accessories from the packaging and inspect for damage.
Make sure that all items in the parts list are included.
ASSEMBLY & INSTALLATION
Numbered references in parenthesis (#1) refer to the included Parts List.
1. Attach the handle (#23) to flange A (#6) using M6x12 screws (#20),
washers (#21) and M6 nuts (#22).

V4.0 50 ft x 3/8 in. Capacity Hand Crank Empty Air Hose Reel 8665549
Visit www.princessauto.com for more information 5
2. Drill four pilot holes into a suitable, flat surface using the base (#1) as a guide.
3. Mount the base (#1) to the surface using the appropriate
hardware (sold separately).
4. Apply thread tape or sealant to the reel’s hose fitting (#24). Attach one end
of an air hose to the fitting and connect the other end to the
air compressor.
5. Apply thread tape or sealant to the fitting of a second air hose and attach it
to the reel’s swivel valve (#13). The air hose’s length should be 100 ft
(9.52 mm) or shorter.
NOTICE! Hold the swivel valve in place using a wrench while threading in the
air hose. Use the appropriate wrench size to avoid damaging the
swivel valve.
6. Feed the rest of the air hose through the flange opening. Control the air
hose while cranking the reel by hand so that it winds onto the reel evenly.
CARE & MAINTENANCE
CAUTION! Bleed air pressure from the hose system before servicing the reel.
1. Maintain the tool with care. A tool in good condition is efficient, easier to
control and will have fewer problems.
2. Inspect the tool fittings, alignment, hoses and power supply cord
periodically. Have damaged or worn components repaired or replaced by an
authorized technician. Only use identical replacement parts when servicing.
3. Only use accessories intended for use with this tool.
4. Keep the tool handles clean, dry and free from oil/grease at all times.
5. Maintain the tool’s labels and name plates. These carry important information.
If unreadable or missing, contact Princess Auto Ltd. for replacements.
WARNING! Only qualified service personnel should repair the tool. An
improperly repaired tool may present a hazard to the user and/or others.
CLEANING
Wipe the surface with a clean, moist cloth.

8665549 50 ft x 3/8 in. Capacity Hand Crank Empty Air Hose Reel V4.0
6 For technical questions call 1-800-665-8685
PARTS BREAKDOWN
PARTS LIST
# DESCRIPTION QTY
1 Base 1
2 Stand 1
3 Fixed washer 1
4 Washer 1
5 Position sleeve 1
6 Flange A 1
7 Sleeve 1
8 Flange B 1
9 Position sleeve 1
10 Washer 1
11 Spring 1
12 Washer 1
13 Swivel valve 1
14 Spring washer 1
15 M6 nut 3
16 Washer 3
17 Rubber protector 1
18 Clamp 1
19 M6x110/120 screw 3
20 M6x12 screw 3
21 Washer 3
22 M6 nut 3
23 Handle 1
24 Hose fitting 1
Fig. 1

V 4,0 8665549
Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil.
Conservez ce manuel afin de pouvoir le consulter plus tard.
Enrouleurpourtuyauàairvideà
manivelleaveccapacitéde
50pix3/8po
Manuel d'utilisateur

8665549 Enrouleur pour tuyau à air vide à manivelle V 4,0
avec capacité de 50 pi x 3/8 po
2 En cas de questions techniques, appelez le 1-800-665-8685
SPÉCIFICATIONS
Type Enrouleur pour tuyau à air à manivelle
Capacité du tuyau 15,24 m (50 pi)
Diamètre intérieur 9,52 mm (3/8 po)
Pression max. de fonctionnement 300 lb/po carré
Type de montage
Installation sur le mur, le plafond ou le plancher
INTRODUCTION
Entreposage pratique et protection pour votre tuyau à air. Le tuyau à air et la
quincaillerie de montage sont vendus séparément.
SÉCURITÉ
AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant
d'utiliser cet outil. L'utilisateur doit respecter les précautions de base
lorsqu'il utilise cet outil afin de réduire le risque de blessure ou de
dommage à l'équipement.
Conservez ce manuel qui contient les avertissements de sécurité, les
précautions, les instructions de fonctionnement ou d'inspection et d'entretien.
DÉFINITIONS DE DANGER
Veuillez-vous familiariser avec les avis de danger qui sont présentés dans ce
manuel. Un avis est une alerte indiquant qu'il existe un risque de dommage à la
propriété, de blessure ou de décès si on ne respecte pas certaines instructions.
DANGER ! Cet avis indique un risque immédiat et particulier qui
entraînera des blessures corporelles graves ou même la
mort si on omet de prendre les précautions nécessaires.
Enrouleurpourtuyauàairvideà
manivelleaveccapacitéde
100pix3/8po

V 4,0 Enrouleur pour tuyau à air vide à manivelle 8665549
avec capacité de 50 pi x 3/8 po
Visitez www.princessauto.com pour plus d'informations 3
AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui pourrait entraîner des blessures
corporelles graves ou même la mort si on omet de
prendre les précautions nécessaires.
ATTENTION ! Cet avis indique une situation possiblement dangereuse qui
peut entraîner des blessures mineures ou modérées si on
ne procède pas de la façon recommandée.
AVIS ! Cet avis indique un risque particulier ou une pratique non
sécuritaire qui entraînera des dommages au niveau de
l'équipement ou des biens, mais non des blessures corporelles.
AIRE DE TRAVAIL
1. Travaillez dans un environnement de travail sécuritaire. Gardez votre aire
de travail propre, bien éclairée et exempte de toute distraction.
2. Assurez-vous que les personnes qui ne portent pas l'équipement de
sécurité approprié ne se trouvent pas à proximité de l'aire de travail.
3. Rangez les outils correctement dans un lieu sécurisé et sec. Gardez les
outils hors de la portée des enfants.
SÉCURITÉ PERSONNELLE
AVERTISSEMENT ! Portez de l'équipement de protection personnelle
homologué par l'Association canadienne de normalisation (CSA) ou
l'American National Standards Institute (ANSI).
ÉQUIPEMENT DE PROTECTION PERSONNELLE
1. Portez toujours des lunettes antiprojections qui offrent une protection
frontale et latérale pour les yeux. L'équipement de protection des yeux
devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du
type de travail effectué.
2. Portez des gants qui protègent en fonction des matériaux de travail et pour
réduire les effets des vibrations de l'outil.
3. Portez des vêtements de protection conçus pour l'environnement de travail
et pour l'outil.

8665549 Enrouleur pour tuyau à air vide à manivelle V 4,0
avec capacité de 50 pi x 3/8 po
4 En cas de questions techniques, appelez le 1-800-665-8685
4. Les chaussures antidérapantes sont recommandées pour maintenir la
stabilité et l'équilibre au sein de l'environnement de travail.
PRÉCAUTIONS PERSONNELLES
Gardez le contrôle de l'outil, de vos mouvements et de l'environnement de
travail pour éviter les blessures ou le bris de l'outil.
1. N'utilisez pas l'outil si vous êtes fatigué ou sous l'effet de drogues, d'alcool
ou de médicaments.
2. Évitez de porter des vêtements ou des bijoux pouvant se prendre dans les
pièces mobiles d'un outil. Gardez les cheveux longs recouverts ou attachés.
3. N'utilisez pas l'outil si vous devez étirer les bras pour vous en servir. Une
stabilité et un équilibre appropriés sont nécessaires afin d'avoir un meilleur
contrôle en cas de situations inattendues.
CONSIGNES DE SÉCURITÉ SPÉCIFIQUES
DANGER ! Ne permettez PAS au confort ou à votre familiarisation avec l'outil
(obtenus après un emploi répété) de se substituer à une adhésion stricte aux
règles de sécurité de l'outil. Si vous utilisez cet outil de façon dangereuse
ou incorrecte, vous pouvez subir des blessures corporelles graves.
1. Utilisez le bon outil pour la tâche à effectuer. Cet outil a été conçu pour une
utilisation spécifique. Évitez de modifier ou d'altérer cet outil ou de l'utiliser
à une fin autre que celle pour laquelle il a été conçu.
2. Assurez-vous que l’enrouleur soit bien installé avant de raccorder les
tuyaux à air d’entrée et de sortie.
3. Enlevez immédiatement la pression du système si une fuite apparaît au niveau
du tuyau ou de l’enrouleur ou si l’enrouleur cesse d’enrouler et de dérouler.
4. Libérez le tuyau doucement et retenez-le alors qu’il rentre.
DÉBALLAGE
AVERTISSEMENT ! Ne faites pas fonctionner l'outil si des pièces sont
manquantes. Remplacez les pièces manquantes avant l'utilisation. Le
non-respect de cet avertissement peut entraîner une défectuosité et des
blessures graves.

V 4,0 Enrouleur pour tuyau à air vide à manivelle 8665549
avec capacité de 50 pi x 3/8 po
Visitez www.princessauto.com pour plus d'informations 5
Retirez les pièces et les accessoires de l'emballage et vérifiez s'il y a des
dommages. Assurez-vous que tous les articles sur la liste de pièces sont compris.
ASSEMBLAGE ET INSTALLATION
Les numéros de référence entre parenthèses (no1) se rapportent à la liste de
pièces comprise.
1. Fixez la poignée (no23) à la collerette A (no6) au moyen de vis
M6x12 (no20), de rondelles (no21) et d’écrous M6 (no22).
2. Percez quatre avant-trous dans une surface plane adéquate en utilisant la
base (no1) comme un guide.
3. Fixez la base (no1) sur la surface au moyen de la quincaillerie appropriée
(vendue séparément).
4. Enduisez le raccord de tuyau de l’enrouleur (no24) de ruban d’étanchéité
ou d’un produit d’étanchéité. Reliez une extrémité du tuyau à air au raccord
et connectez l’autre extrémité au compresseur d’air.
5. Enduisez le raccord d’un deuxième tuyau à air de ruban d’étanchéité ou
d’un produit d’étanchéité et fixez-le à la soupape pivotante de
l’enrouleur (no13). Le tuyau à air devrait présenter une longueur de 30,48
m (100 pi) ou moins.
AVIS ! Tenez la soupape pivotante en position au moyen d’une clé tout en la
vissant dans le tuyau à air. Utilisez la clé de la taille prescrite pour ne pas
endommager la soupape pivotante.
6. Insérez le reste du tuyau à air dans l’ouverture de la collerette. Retenez le
tuyau à air tout en tournant l’enrouleur à la main afin qu’il s’enroule de
manière uniforme.
SOIN ET ENTRETIEN
ATTENTION ! Purgez la pression d’air du tuyau avant de procéder à
l’entretien de l’enrouleur.
1. Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à
contrôler et préviendra les problèmes de fonctionnement.

8665549 Enrouleur pour tuyau à air vide à manivelle V 4,0
avec capacité de 50 pi x 3/8 po
6 En cas de questions techniques, appelez le 1-800-665-8685
2. Inspectez les fixations de l'appareil, l'alignement, les tuyaux et le cordon
d'alimentation périodiquement. Demandez à un technicien autorisé de
réparer ou de remplacer les composants endommagés ou usés. Employez
seulement des pièce autorisées.
3. Utilisez seulement des accessoires conçus pour être utilisés avec cet outil.
4. Gardez les poignées de l'outil propres, sèches et exemptes d'huile ou de
graisse en tout temps.
5. Veillez à ce que l'étiquette et la plaque signalétique demeurent intactes sur
l'outil. Elles comportent des renseignements importants. Si elles sont illisibles
ou manquantes, communiquez avec Princess Auto Ltd. pour les remplacer.
AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la
réparation de l'outil/l'appareil. Un outil/appareil mal réparé peut présenter
un risque pour l'utilisateur et/ou pour les autres.
NETTOYAGE
Essuyez la surface au moyen d’un chiffon propre et humide.

V 4,0 Enrouleur pour tuyau à air vide à manivelle 8665549
avec capacité de 50 pi x 3/8 po
Visitez www.princessauto.com pour plus d'informations 7
RÉPARTITION DES PIÈCES
LISTE DES PIÈCES
NODESCRIPTION QTÉ
1 Base 1
2 Support 1
3
Rondelle fixe
1
4 Rondelle 1
5 Manchon de
positionnement
1
6 Collerette A 1
7
Manchon
1
8 Collerette B 1
9 Manchon de
positionnement
1
10 Rondelle 1
11
Ressort
1
12 Rondelle 1
13 Soupape pivotante 1
14 Rondelle à ressort 1
15 Écrou M6 3
16 Rondelle 3
17 Protecteur en caoutchouc 1
18 Bride 1
19 Vis M6x110/120 3
20 Vis M6x12 3
21 Rondelle 3
22 Écrou M6 3
23 Poignée 1
24 Raccord de tuyau 1
fig. 1
