Powermate 200-2467 User manual

200-2467
Revision A
Parts Manual
Manuel de pièces
Manual de piezas
Oilless, Single Stage, Direct Drive, Electric Air Compressor
Sans l’huile, d’un seule étape, à prise directe, compresseur d’air électrique
Sin aciete, de una sola etapa, de mando directo, compresor de aire eléctrico
Specification Chart________Tableau des spécifications_______Cuadro de especificaciones
5-05
Questions? See back page._____Questions ? Consultez la page final._____¿Preguntas? Vea la página final.
?
ITEM #
(ARTICLE)
(ARTÍCULO)
RUNNING
H.P.
(CV)
TANK CAPACITY
GALLONS
(CAPACITÉ DU
RÉSERVOIR - LITRES)
(CAPACIDAD DEL
TANQUE - LITROS)
VOLTAGE/
AMPS/PHASE
(TENSION/
AMPS/PHASE)
(VOLTAJE
AMP/FASE)
KICK-IN
PRESSURE
(PRESSION
D’OUVERTURE)
(PRESION DE
CONEXION)
KICK-OUT
PRESSURE
(PRESSION DE
FERM.)
(PRESION DE
DESCONEXION)
LA1982012 1.9 20 (75,7) 115/15/1 125
(8,62 bar) 155 (10,69 bar)

2200-2467

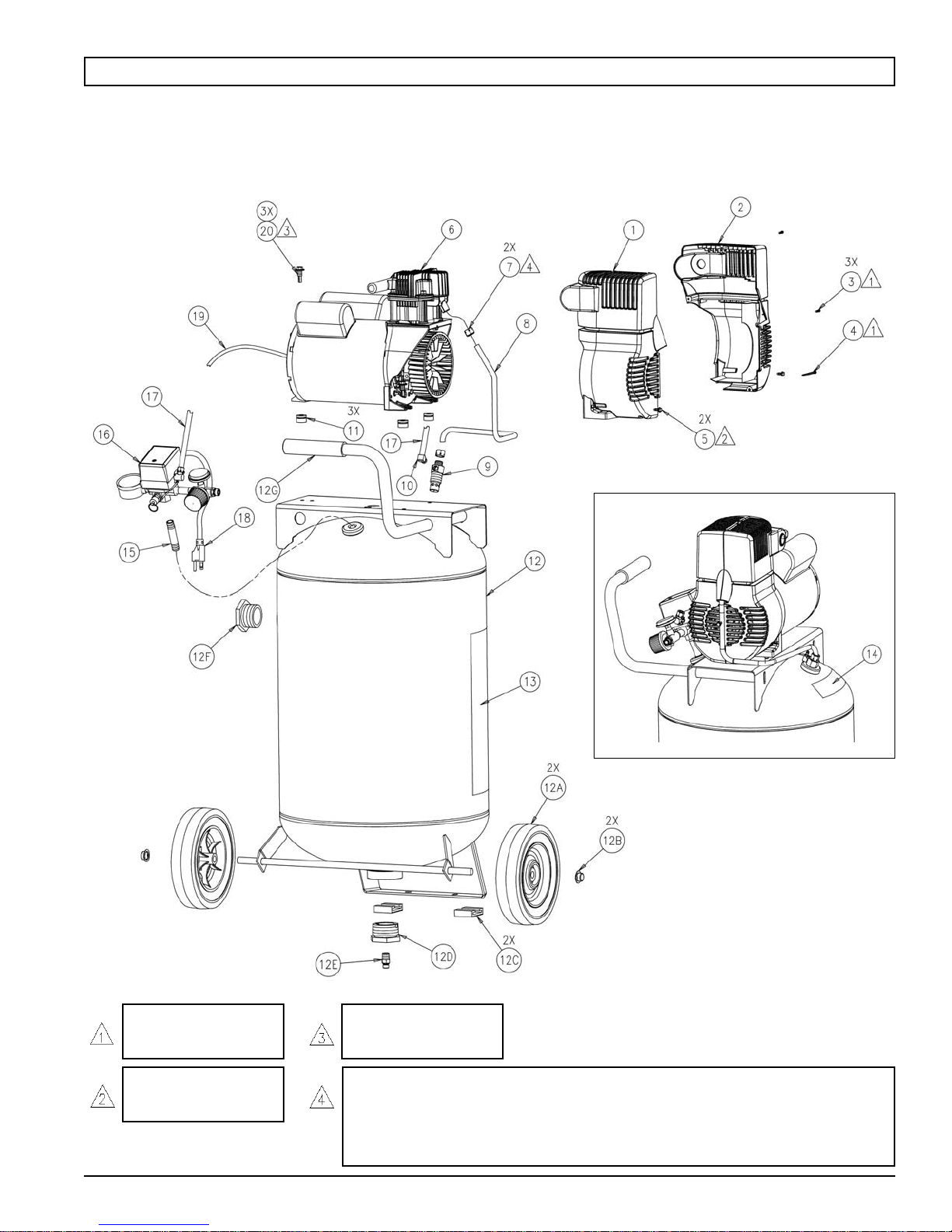

PARTS DRAWING / DESSIN DES PIÈCES / ESQUEMA DE LA PIEZAS
Torque to 20-30 lbs-in
Serrez de 20 à 30 lbs-in
Torsión hasta 2,3 - 3,4 Nm
Torque to 80-100 lbs-in
Serrez de 80 à 100 lbs-in
Torsión hasta 9,0 - 11,3 Nm
Tighten compression nuts finger tight, then one complete turn on aluminum tubes and two complete turns on
plastic tubes.
Serrez le doigt d'écrous de compression fortement, alors on complet mettent en marche les tubes en aluminium
et deux complets met en marche les tubes en plastique.
Apriete el dedo de las tuercas de la compresión firmemente, entonces uno completo gira los tubos de aluminio y
dos completos gira los tubos plásticos.
Torque to 5-15 lbs-in
Serrez de 5 à 15 lbs-in
Torsión hasta ,56 - 1,7 Nm

200-2467 3
Item Part No Qty
Art No/ P Qté
Art Núm / P Cant Description Description Descripción
1 142-0151 1 Shroud, left .............................Enveloppe............................Guardera
2 142-0152 1 Shroud, right...........................Enveloppe............................Guardera
3 N/A 3 Screw, plastite 4-20................Vis........................................Tornillo
4 061-0160 1 Screw, plastite #4-20 x 2”.......Vis........................................Tornillo
5 N/A 2 Screw, #8–32 x 7/16” lg..........Vis........................................Tornillo
6 040-0326 1 Pump/motor assy......................Ensemble pompe/moteur.....Conjunto de bomba/motor
See pages 6 & 7.....................Voir les pages 6 et 7 ...........Vea las paginaciones 6 y7
7 058-0007 2 Nut, 3/8” O.D. tube..................Écrou ...................................Tuerca
8 145-0391 1 Transfer tube ..........................Tube.....................................Tubo
9 031-0071 1 Check valve............................Anti-retour clapet .................Válvula de cheque
10 064-0056 1 Elbow, 90° .............................Coude..................................Codo
11 093-0019 3 Grommet.................................Oeillet...................................Arandela de cabo
12 153-0075 1 Tank assembly........................Ensemble du réservoir,........Conjunto de tanque,
includes 12A-12G & 13...........inclut 12A-12G et 13............incluye 12A-12G y 13
12A 095-0010 2 Wheel, 8”.................................Roue....................................Rueda
12B 033-0001 2 Hubcap ...................................Chapeau de moyeu.............Tapacubo
12C 094-0029 2 Pad .........................................Tampon................................Almohadilla
12D 512-0035 1 Bushing, 1-1/2 NPS x 1/4 NPT..Bague ..................................Buje
513-0002 1 O-ring 1-1/2” ...........................Joint torique .........................Anillo tórico
12E 072-0006 1 Petcock...................................Robinet de décompression..Llave de desagüe
12F 512-0039 1 Pipe Plug, 1-1/2 NPSM...........Bouchon...............................Tapó
513-0002 1 O-ring 1-1/2” ...........................Joint torique .........................Anillo tórico
12G 093-0031 1 Handle grip .............................Poignée................................Empuñadura
13 098-2336 1 Label, warning ........................D’avertissement étiquette ....Amonestadora escritura de la
.............................................................................................etu
14 098-2856 1 Label, warning ........................D’avertissement étiquette ....Amonestadora escritura de la
.............................................................................................etu
15 N/A 1 Nipple, 1/4” NPT x 2-1/2”........Manchon fileté .....................Niple
16 See pages 1 Manifold assembly..................Ensemble du collecteur .......Conjunto de múltiple
4 & 5
17 145-0379 1 Bleeder tube ...........................Tube.....................................Tubo
18 026-0030 1 Power cord..............................Câble ...................................Cordón
19 026-0233 1 Interconnect cord....................Câble ...................................Cordón
20 059-0221 3 Bolt, shoulder, 1/4–28.............Boulon..................................Perno
*N/A - These are standard parts available at your local hardware store.
*N/A - Ces pièces sont des pièces standard disponibles en quincaillerie.
*N/A - Estas son piezas estándares disponibles en su ferretería local.
PARTS LIST / LISTE DE PIÈCES / LISTA DE LAS PIEZAS

4200-2467

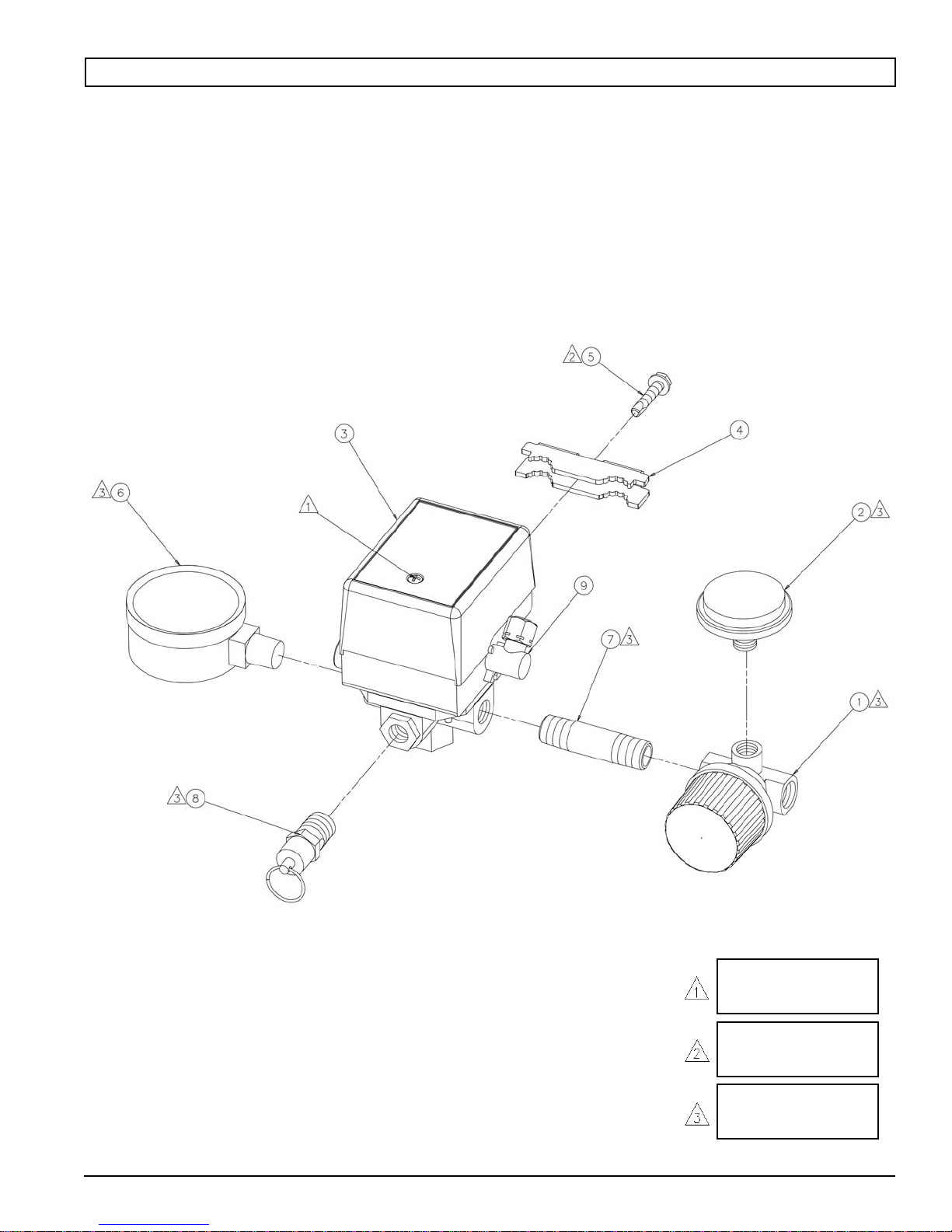

PARTS DRAWING / DESSIN DES PIÈCES / ESQUEMA DE LA PIEZAS
Torque to 17-24 lbs-in
Serrez de 17 à 24 lbs-in
Torsión hasta 1,9 - 2,7 Nm
Torque to 125-150 lbs-in
Serrez de 125 à 150 lbs-in
Torsión hasta 14,1 - 17,0 Nm
Torque to 5-7 lbs-in
Serrez de 5 à 7 lbs-in
Torsión hasta ,56 - ,79 Nm

200-2467 5
PARTS LIST / LISTE DE PIÈCES / LISTA DE LAS PIEZAS
Item Part No Qty
Art No/ P Qté
Art Núm / P Cant Description Description Descripción
1 019-0167 1 Regulator................................Régulateur...........................Regulador
2 032-0056 1 Gauge, 1/8” NPT.....................Manomètre...........................Manómetro
3 034-0164 1 Pressure switch ......................Mano-contact.......................Interruptor de presión
4 071-0013 1 Strain relief..............................Soulagement de traction......Aliviador de esfuerzo
5 061-0121 1 Screw #10-32 x 15/16”............Vis........................................Tornillo
6 032-0025 1 Gauge, 1/4” NPT.....................Manomètre...........................Manómetro
7 N/A 1 Nipple 1/4”NPT x 2”................Manchon fileté .....................Niple
8 136-0073 1 Relief valve.............................Soupape ..............................Válvula
9 136-0064 1 Bleeder valve..........................Soupape ..............................Válvula

6200-2467
PARTS DRAWING / DESSIN DES PIÈCES / ESQUEMA DE LA PIEZAS
Torque to 120-140 lb-in.
Serrez de 120 À 140 lbs-in.
Torsión hasta 13,5-15,8 N•m
Torque to 100-130 lb-in.
Serrez de 100 À 130 lbs-in.
Torsión hasta 11,3-14,7 N•m
Torque to 50-65 lb-in.
Serrez de 50 À 65 lbs-in.
Torsión hasta 5,6-7,3 N•m
Torque to 145-155 lb-in.
Serrez de 145 À 155 lbs-in.
Torsión hasta 16,4-17,5 N•m
NOTES:

200-2467 7
Item Part No Qty
Art No/ P Qté
Art Núm / P Cant Description Description Descripción
1 019-0186 1 Filter........................................Filtre.....................................Filtro
2 019-0192 1 Filter/intake muffler.................Silencieux de Filter/intake....Silenciador de Filter/intake
3 061-0186 4 Screw, 1/4-20 X 2-3/4"............Vis........................................Tornillo
4 042-0104 1 Head.......................................Tête......................................Cabezal
5 054-0226 1 Head o-ring.............................Joint torique.........................Anillo tórico
6 043-0171 1 Valve plate assy......................Ensemble de la plaque de...Conjunto de placa de
(includes items 5 & 7).............Soupape (inclut les..............válvula (incluye los
................................................éléments 5 et 7)...................artículos 5 y 7)
7 054-0225 1 Cylinder o-ring. .......................Joint torique .........................Anillo tórico
8 N/A 1 Cylinder ..................................Cylindre................................Cilindro
(order 048-0105).....................(commande 048-0105) ........(orden 048-0105)
9 160-0295 1 Motor assy .............................Ensemble du moteur............Conjunto de motor
Must be purchased as ............vendu en une seule ............se debe comprar como
complete pump/motor assy.....ensemble pompe/moteur.....un conjunto completo
.............................................................................................de bomba/motor
10 N/A 1 Screw, 1/4-20 x 1-1/4” hex......Vis........................................Tornillo
11 053-0098 1 Crankshaft, eccentric, kit ........Vilebrequin, excentrique ......Cigüeñal, excéntrico
(includes items 10, 11 & 12)...(inclut les éléments..............(incluye los artículos
................................................10, 11 et 12).........................10, 11 y 12)
12 -- 1 Bearing, ball............................Roulement ...........................Cojinete
13 N/A 1 Nut, #10-32 square.................Écrou ...................................Tuerca
14 048-0105 1 Piston/cylinder kit....................Ensemble du piston .............Conjunto de cilindro
(includes items 5,7,8,..............et du cylindre .......................y pistón
13 & 15)..................................(inclut les éléments .............(incluye los artículos
................................................5,7,8,13 et 15)......................5,7,8,13 y 15)
15 N/A 1 Screw, #10-32 x 7/8”...............Vis........................................Tornillo
16 027-0033 1 Fan, plastic .............................En plastique ventilateur .......Plástico ventilador
17 060-0144 1 Washer, 1/4”...........................Rondelle...............................Arandela
18 061-0134 1 Screw, 1/4-20 x 3/4”................Vis........................................Tornillo
19 166-0112 1 Start capacitor.........................Condensateur ......................Condensador
20 166-0025 1 Start capacitor cover,..............Couvercle.............................Tapa
21 166-0104 1 Run capacitor..........................Condensateur......................Condensador
22 166-0106 1 Run capacitor cover................Couvercle.............................Tapa
23 019-0199 1 Filter screen............................Tamis filtrant ........................Pantalla de filtro
*N/A - These are standard parts available at your local hardware store.
*N/A - Ces pièces sont des pièces standard disponibles en quincaillerie.
*N/A - Estas son piezas estándares disponibles en su ferretería local.
PARTS LIST / LISTE DE PIÈCES / LISTA DE LAS PIEZAS

Replacement parts and service are available from your
nearest authorized Service Center. If the need arises,
contact Product Service as listed at right.
When consulting with a Service Center or Product
Service, refer to the model number and serial number
located on the serial label of the compressor. Proof of
purchase is required for all transactions and a copy of
your sales receipt may be requested.
Record the model number, serial number, and date
purchased in the spaces provided below. Retain your
sales receipt and this manual for future reference.
When needing service, please contact the nearest
authorized Service Center or call:
PRODUCT SERVICE
In U.S.A. or Canada
Toll-Free 1-800-445-1805
Fax [phone]
Model No. Serial No. Date Purchased, la date d’achat, la fecha de compra
Pour pièces de rechange et réparations de votre Centre
d’Entretien autorisé le plus proche. Au besoin, veuillez
contacter le service après-vente (Product Service) au
numéro de téléphone ou à droite.
Lorsque vous appelez un Centre d’Entretien ou le
service après-vente, veuillez indiquer le numéro de
modèle et le número de série situé sur la etiquette de
série du compresseur. Une preuve d’achat est
nécessaire lors de toute transaction et une copie de
votre reçu peut être exigée.
Inscrivez la date d’achat au-dessus de, dans les
espaces réservé à cet effet. Conservez votre reçu et ce
manuel pour référence ultérieure.
Quand vous avez besoin des services de l’usine, s’il
vous plaît contactez au centre d’entretien autorisé le
plus proche ou composez simplement le :
Product Service
Au Canada
Appel gratuit 1-800-445-1805
Télécopieur 1-308-234-4187
Las piezas de repuesto y el servicio están disponibles
del Centro de Servicio autorizado más cercano.
Consulte con el Servicio al Cliente (Product Service)
listado debajo, si surge la necesidad.
Refiérase al número de modelo y el número de serie
situado en la etiqueta de serie del compresor, cuando
consulte con un Centro de Servicio o el Servicio al
Cliente. Se requiere la prueba de compra para todas las
transacciones y puede requerirse una copia de su
recibo de venta.
En los espacios provisto arriba registre la fecha de
compra. Guarde su recibo de venta y este manual para
referencia futura.
Cuando necesite servicio por favor de consultar el
centro de servicio autorizado más cercano o notificar
por correo a:
Product Service
Powermate Corporation
4970 Airport Road
Kearney, NE 68848 EE.UU.
PARTS AND SERVICE
PIÈCES ET RÉPARATIONS
REPUESTOS Y SERVICIO
Made in USA with domestic and foreign components
Fabriqué aux États – Unis à l’aide de composants de l’intérieur et de l’étranger
Hecho en EE.UU.con componentes domésticos y extranjeros
Powermate Corporation, Aurora, IL 60504
©2005 Coleman Powermate, Inc.
All Rights Reserved. Tous droits réservés. Reservados todos los derechos.
