PowerTap Joule GPS User manual

Joule GPSQuickstart Guide | Guía de usuario | Mode d’emploi |
Benutzerhandbuch | Manuale dell’utente |
Gebruikershandleiding | ユーザーガイド

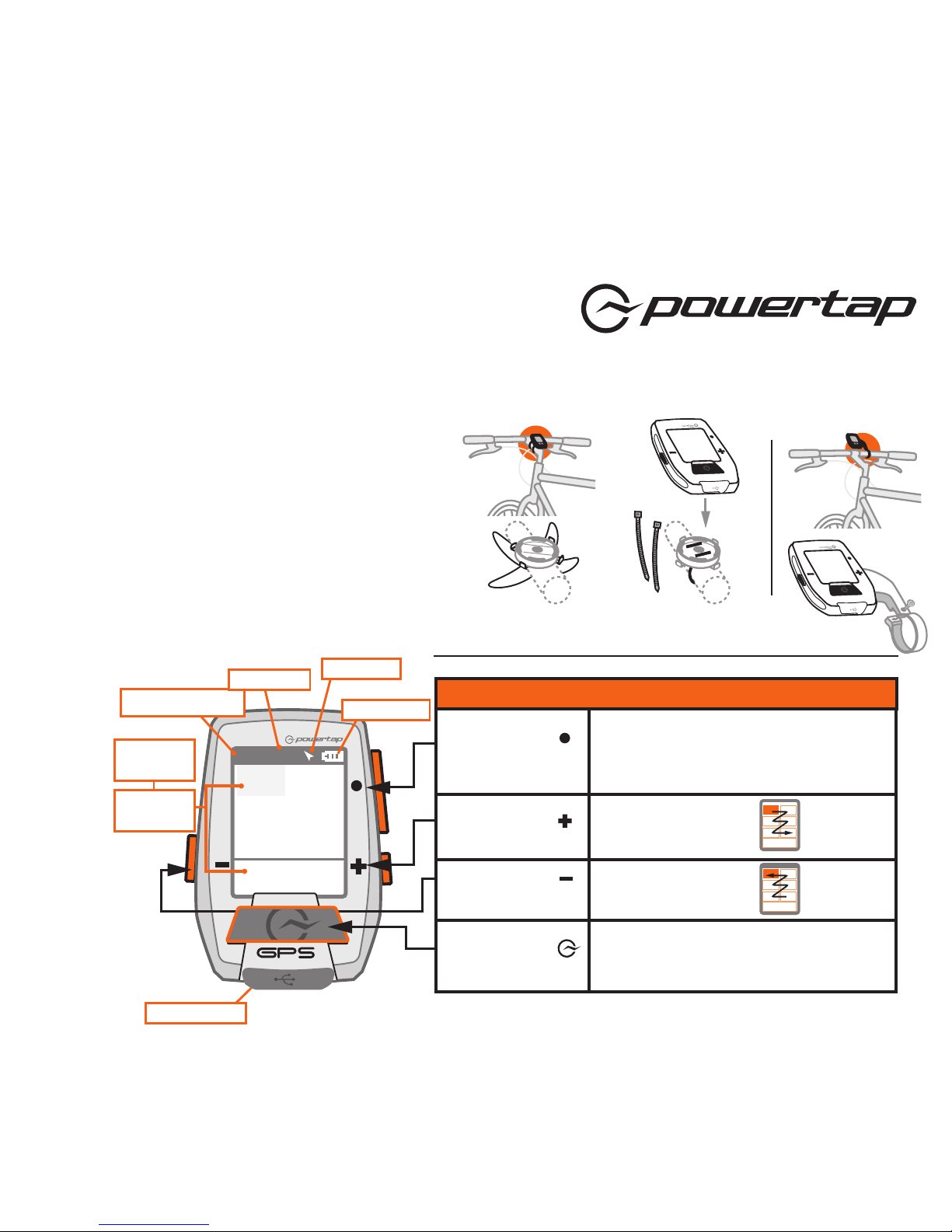

INSTALLATIONINTRODUCTION
INT
OUT FRONT MOUNT
INT
O-Rings: Crisscross under
stem, latch on hooks OR Zip tie around stem,
through slots
STEM MOUNT
INT
INT
Joule GPS is compatible with any ANT+TM
compatible power meter, speed sensor, cadence
sensor, or heart rate sensor.
For a complete user guide, please visit
www.powertap.com
NAVIGATION OVERVIEW
Highlighted
Metric,
Complimentary
Metrics
Micro-USB port
Ride Time or Clock
Temperature North Arrow
Battery Level
[ENTER] button * Selects item in Menu
* Press once to move through Dashboards
* Hold for 3 seconds - Go to Menu
* Hold for 3 seconds in Menus - Go to Dashboard
Shifts “highlight box” to
the right and down
Shifts “highlight box” to
the left and up
Press to mark intervals
* Hold for 3 seconds - Go to Interval view
* Hold for 3 seconds - Go to Ride view
[PLUS] button
[MINUS] button
[INTERVAL] button
BUTTONS FUNCTION
WATTS
451 160
21 96
1:06:45
HR
MPH CAD
170 894
AV WATTS MX WATTS
RIDE TIME KJ
9:34 A71º
380
INT
PowerTap 5253 Verona Road Madison WI 53711 www.powertap.com 21615 05/13

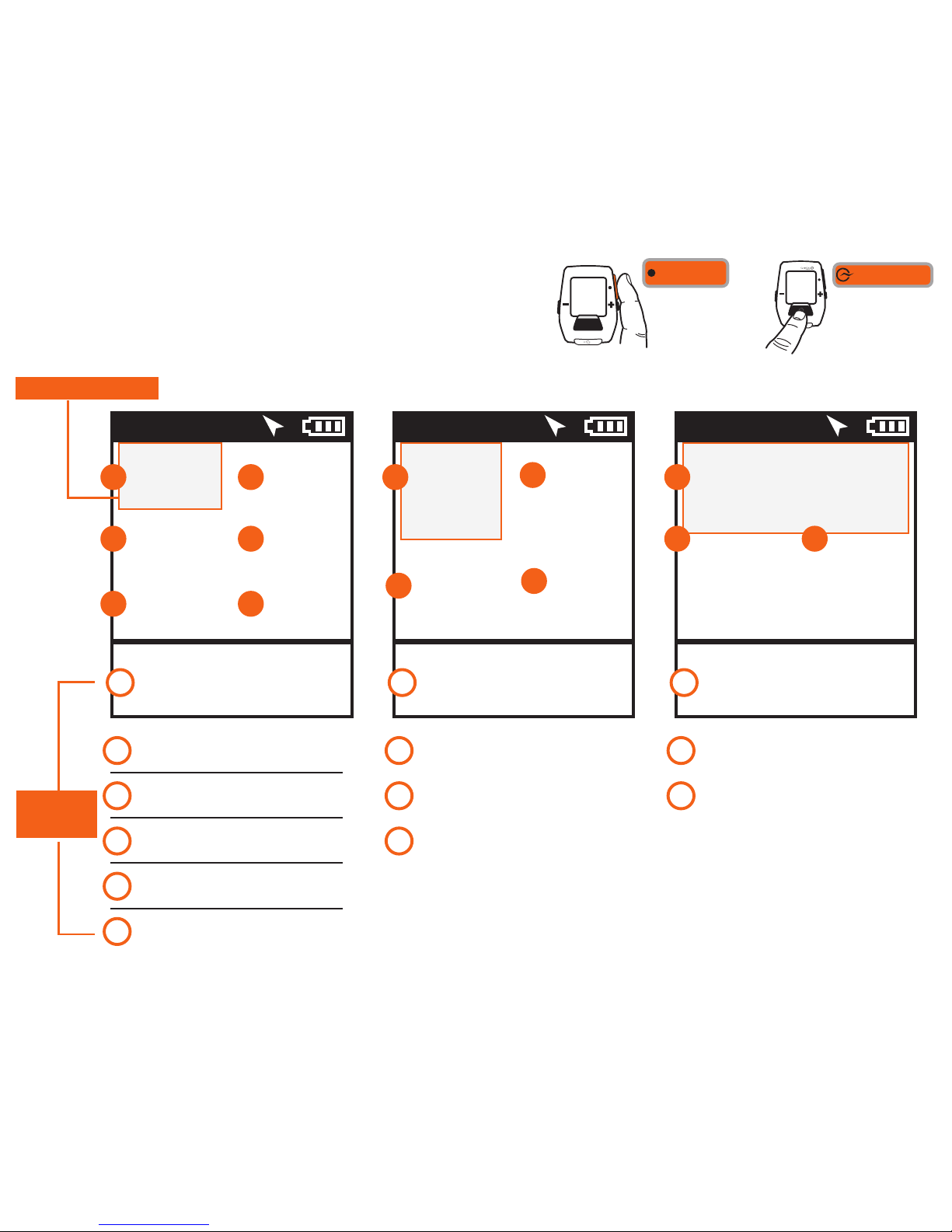

DASHBOARDS 1,2 & 3
Dashboard 1,2 & 3 display various metrics that can be easily customized.
When a new metric is highlighted, the detailed view changes to show related
metrics.
Note: Dashboards below are default setting. All dashboards are fully customizable.
DASHBOARD 1 DASHBOARD 2 DASHBOARD 3
WATTS
451 160
21.3 96
1:06:45
HR
MPH CAD
170 894
AV WATTS MX WATTS
AV HR MX HR
RIDE TIME KJ 1:06:45
RIDE TIME
9:34A71º
Selected metric
Additional
Detail
A
A
B
B
AV MPH MX MPH
C
AV CAD MX CAD
D
MILES KJ
E
KJ/HR TSS
F
C D
E F 21.7
MPH
WATTS
170 894
AV WATTS MX WATTS
9:34A71º
A
A
C
B
AV MPH MX MPH
C
MILES KJ
D
D
1:06:45
RIDE TIME
25.1 5%
AV MPH MX MPH
SPD GRADE
9:34A71º
A
A
B
AV GRADE FT GAIN
C
B C
AV HR MX HR
Press • [ENTER] to
advance through
Dashboards
INT
[ENTER]
380
451 160
HR
B
26.20 380
MILES KJ
Press
[INTERVAL]
to go back
INT
[INTERVAL]

Intervals contain Interval metrics. Navigation is a GPS map with waypoints.
INTERVALS NAVIGATION
(GPS MAP)
INTERVALS AND NAVIGATION
WATTS
451 5
PWR ZONE
9:34A71º
WATTS
451 5
PWR ZONE
9:34AINT 1
Intervals
1170w0:37:14
380kj 6.65mi
9:34A71º
Interval number Current interval at top
Interval duration
Total distance
0192w0:12:32
221kj 2.65mi
Avg. Power
Total kilojoules
10:12:32
2.65mi146
15.2mph
If power data is not available, Speed and HR are displayed
Avg. Heart Rate
Speed
9:34A71º
WATTS
184 96
CAD
01
2
Ofce
Home
5 mi

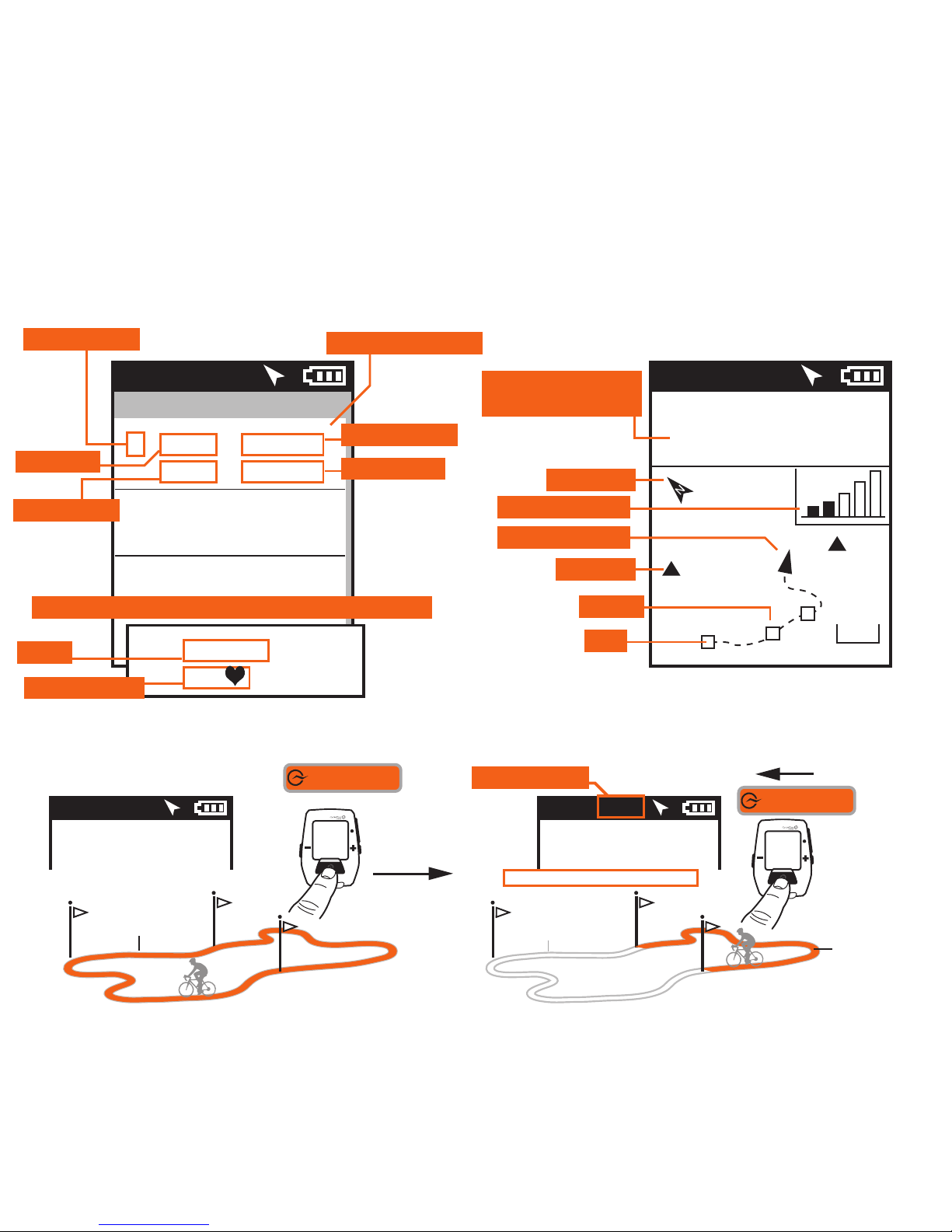

Metric of the selected
Category is shown
North arrow
Waypoints
Satellite reception
Position indicator
Intervals
Start
Interval number
INTERVALS
Intervals are useful for viewing ride data specific to a section of your ride, such as a hill or other period of high intensity riding.
[INTERVAL]
INT
INT
Press & Hold
3 sec. to go to
Interval View
[INTERVAL]
Press & Hold
3 sec. to go
back to Ride
View
RIDE VIEW INTERVAL VIEW
Displays data for current interval
ENTIRE RIDE
INTERVAL 2
INTERVAL 1
UP TO 99 INTERVALS
Press + [PLUS] to zoom in
Press - [MINUS] to zoom out

DOWNLOAD
Install PowerAgent software from www.powertap.com/poweragent to download
ride data
INT
MicroUSB
USB
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions: (1)
This device may not cause harmful interference, and (2)
this device must accept any interference received,
including interference that may cause undesired
operation.

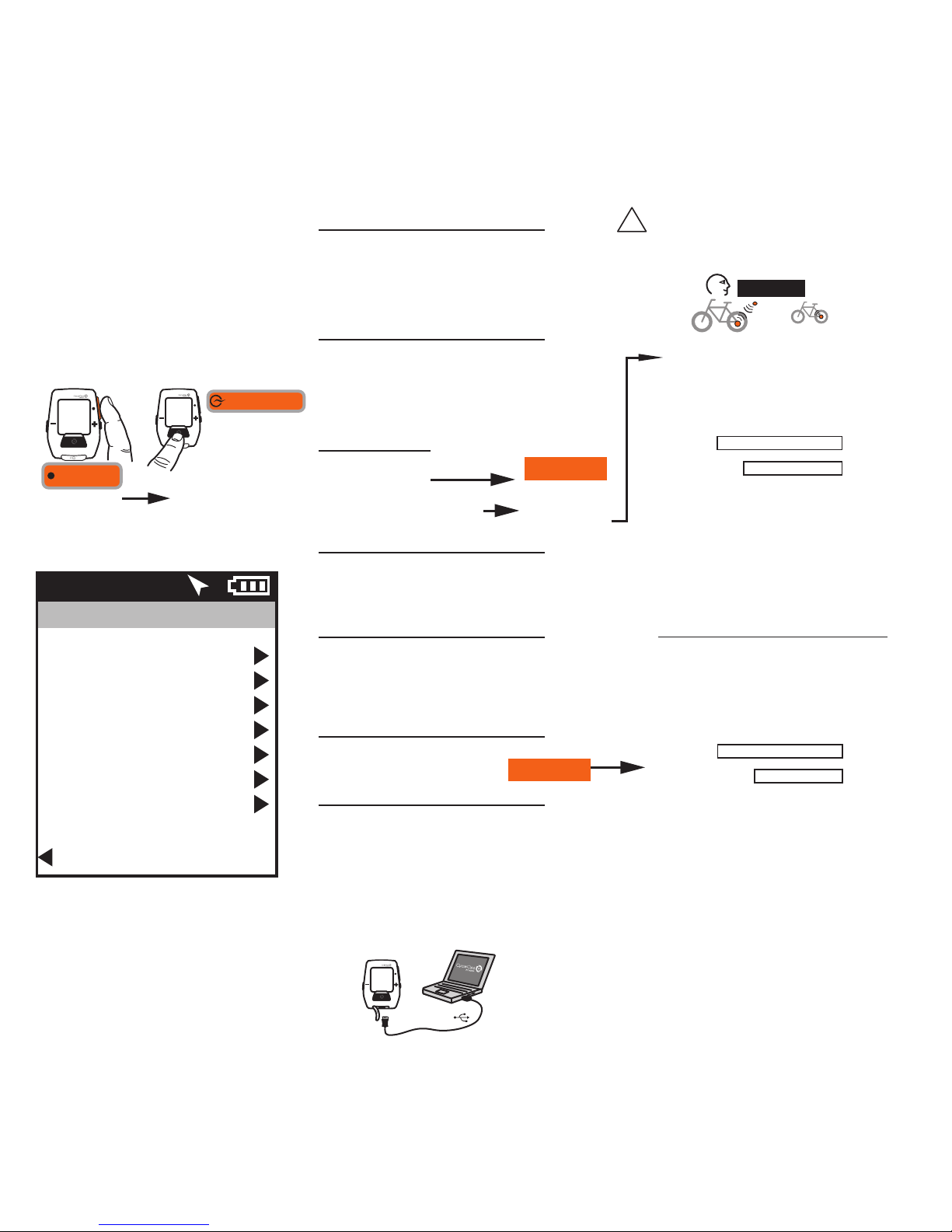

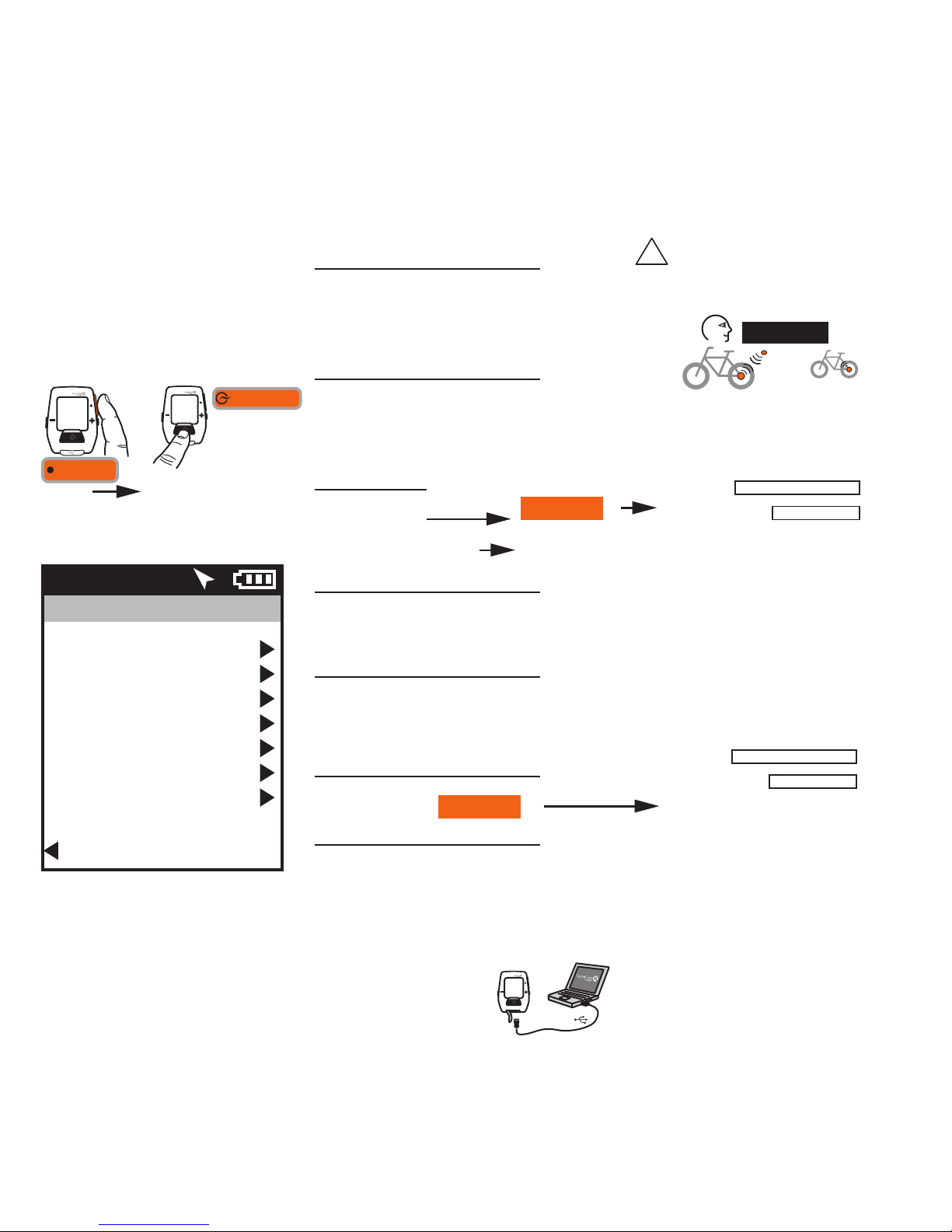

MENU
Enter Menu to review ride history,
pair sensors, use the training
function, and configure the
device.
Edit or Use
Main Menu
Ride
History
Sensors
Training
Navigation
User
Device
Back to Dashboard
9:34A71º
RIDE
Resume Ride
Stop and Save
Last Ride
Select a Ride
Report-max
Select a Bike
WORKOUTS
AUTO INTERVAL
WAYPOINTS
ROUTES
GPS STATUS
COMPASS
New Bike
Add a Bike
COUNTDOWN
Report-totals
Stop and Delete
HISTORY
SENSOR
TRAINING
NAVIGATION
SELECT A USER
ADD A USER
USER
DATE AND TIME
DISPLAY
MEMORY
ALTIMETER
ABOUT JOULE
DEVICE
INT
[ENTER]
Press
& Hold 3 sec.
FROM DASHBOARD
PAIRING Mulitple bikes can be
paired with unique names. (ie: “Jim’s
Racing Bike, Jim’s Mountain Bike, etc.)
Name
Weight, lb
Power Sensor (select)
Cadence Sensor (select)
Speed Sensor (select)
Heart Rate Sensor (select)
RU Sensor (select)
DELETE BIKE
Edit or Use
other sensors
Pairs devices closest to sensor first.
Hold Joule within 12” of PowerTap hub
when in the presence of other sensors.
12” or 30cm
!
IMPORTANT
PROXIMITY PAIRING
Name
Weight, lb
Height, in
Date of Birth
Gender
FTP
Power Zones
Heart Rate Zones
USER Mulitple users can be stored
on each Joule. (ie. Jim, Bob, Rachel can
all share same device with unique
information)
Press
[INTERVAL]
to go back
INT
[INTERVAL]

Joule GPSQuickstart Guide | Guía de usuario | Mode d’emploi |
Benutzerhandbuch | Manuale dell’utente |
Gebruikershandleiding | ユーザーガイド

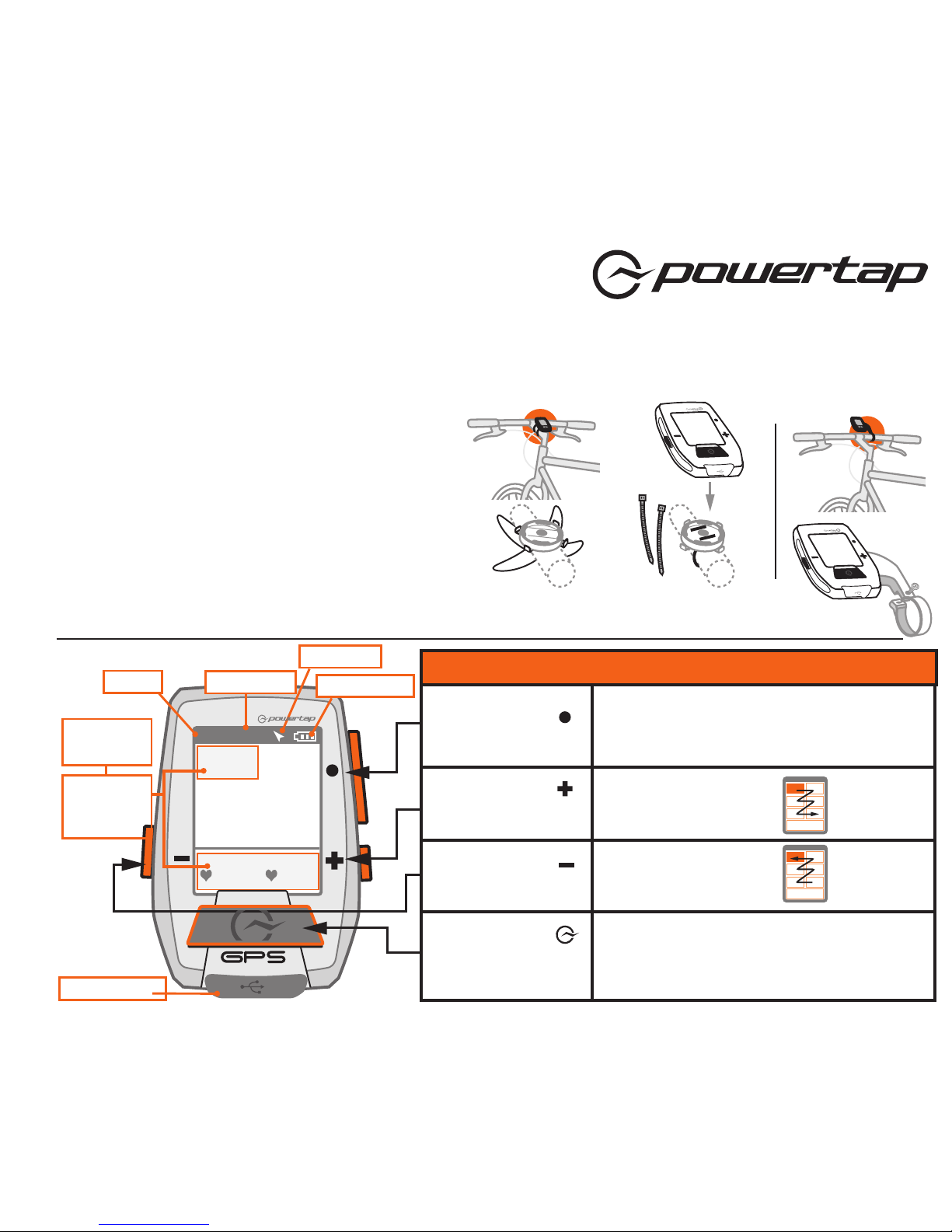

INSTALACIÓNINTRODUCCIÓN
INT
MONTURA FUERA FRENTE
INT
Juntas anulares: entrecruzar bajo
el vástago, engarzar los ganchos
oColocar una brida alrededor
del vástago, por las ranuras
MONTURA EN VÁSTAGO
INT
INT
Joule GPS es compatible con cualquier medidor
de potencia, sensor de velocidad, sensor de
cadencia o sensor de frecuencia cardíaca
compatible con ANT+TM .
Para obtener una guía de usuario completa,
visite www.powertap.com
INT
HR121 ---
--- ---
17.2 1:06:45
CAD
BALANCE 5 SEC
110 145
AV HR MAX HR
KPH RIDE TIME
9:34A 71º
Resaltar en
Panel,
...ver detalles
en la parte
inferior
Puerto USB
Hora Temperatura
Rumbo
Nivel de pila
DESCRIPCIÓN GENERAL DE NAVEGACIÓN
Botón [INTRO]
* Pulsar una vez para desplazarse por los paneles
* Mantener durante 3 segundos - Accede al Menú
* Mantener durante 3 segundos en Menús - Accede al Panel
Desplaza “el recuadro de
realce” a la derecha y abajo
Desplaza “el recuadro de
realce” a la izquierda y arriba
Pulse para marcar intervalos
* Mantener durante 3 segundos - Accede a la vista Intervalo
* Mantener durante 3 segundos - Accede a la vista Sesión
Botón [MÁS]
Botón [MENOS]
Botón [INTERVALO]
BOTONES FUNCIÓN

21.3
21.7 25.1 5%
26.20

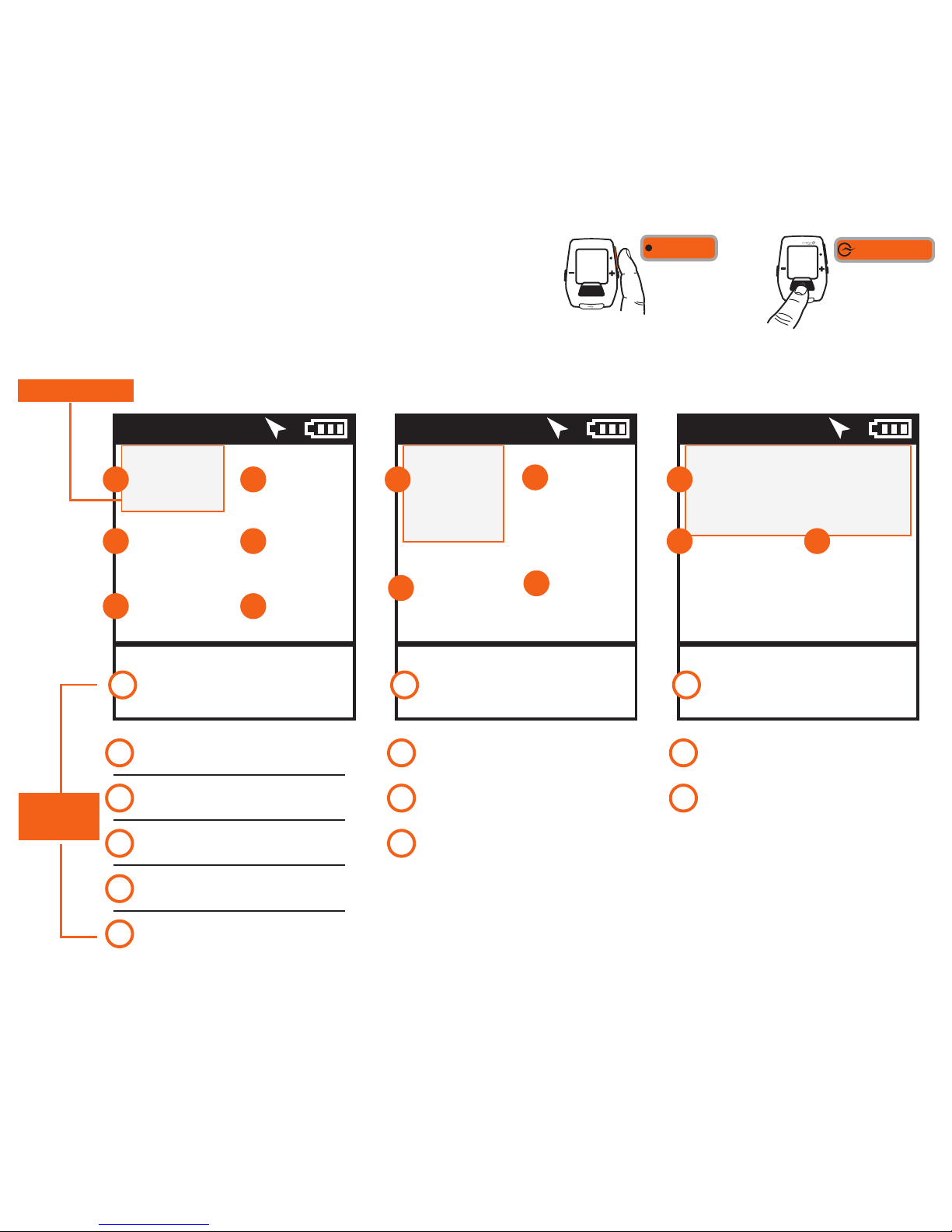

PANELES 1, 2 y 3
Los paneles 1, 2 y 3 muestran distintas métricas que se pueden personalizar
con facilidad. Cuando se resalta una métrica nueva, la vista detallada cambia
para mostrar métricas relacionadas.
La nota: Los tablero de mando debajo de son colocación predefinida. Todos los
tablero de mando son completamente capaces de ser personalizados.
PANEL 1 PANEL 2 PANEL 3
WATTS
451 160
96
1:06:45
HR
MPH CAD
170 894
AV WATTS MX WATTS
AV HR MX HR
RIDE TIME KJ 1:06:45
RIDE TIME
9:34A 71º
Métrica seleccionada
Detalles
adicionales
A
A
B
B
AV MPH MX MPH
C
AV CAD MX CAD
D
MILES KJ
E
KJ/HR TSS
F
C D
E F
MPH
WATTS
170 894
AV WATTS MX WATTS
9:34A 71º
A
A
C
B
AV MPH MX MPH
C
MILES KJ
D
D
1:06:45
RIDE TIME
AV MPH MX MPH
SPD GRADE
9:34A 71º
A
A
B
AV GRADE FT GAIN
C
B C
AV HR MX HR
Pulse • [INTRO]
para desplazarse
por los Paneles
[INTRO]
380
451 160
HR
B
380
MILES KJ
INT
Press
[INTERVALOS]
para volver
INT
[INTERVALOS]

5 5
Los intervalos contienen la métrica de Intervalo. La navegación es un mapa GPS con waypoints.
INTERVALOS NAVEGACION (MAPA GPS)

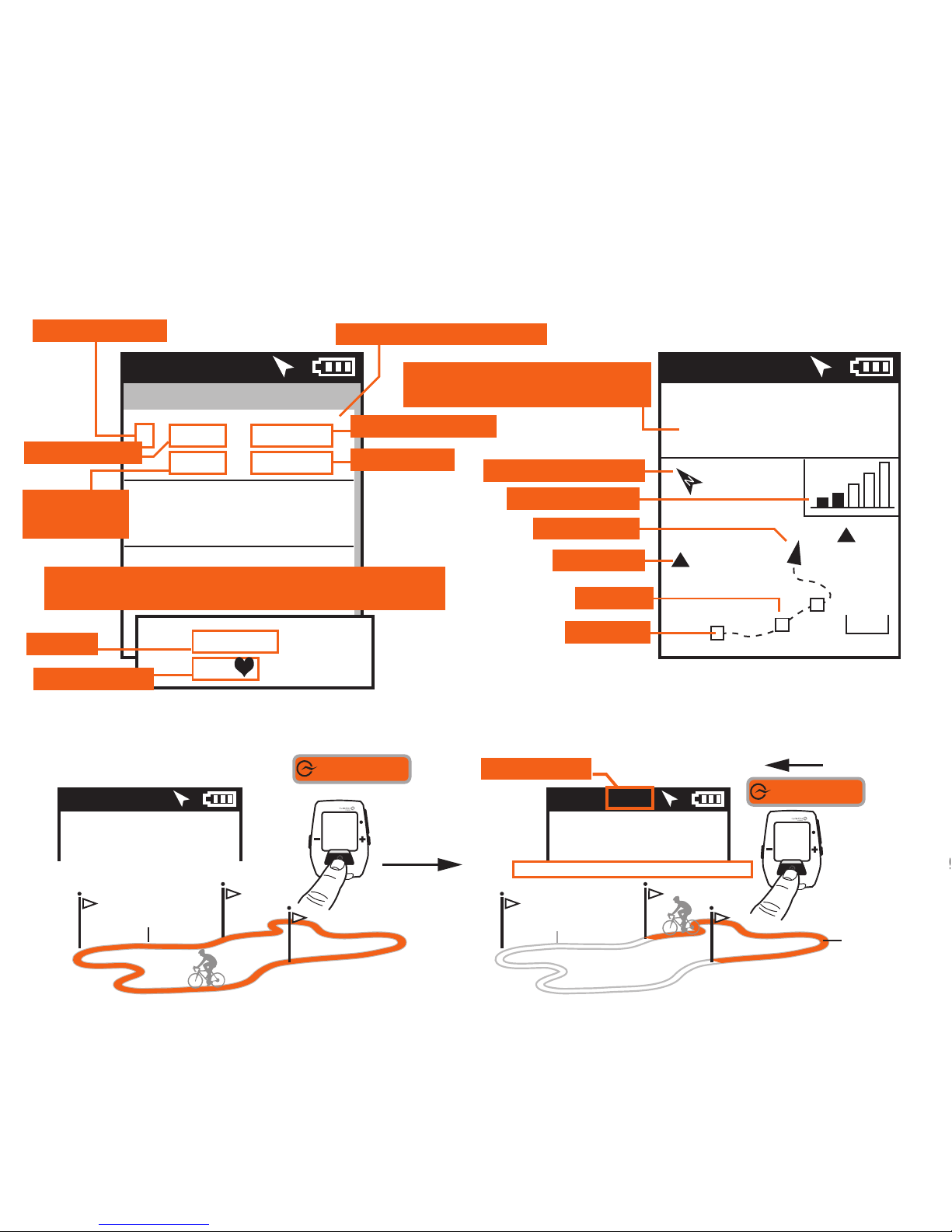

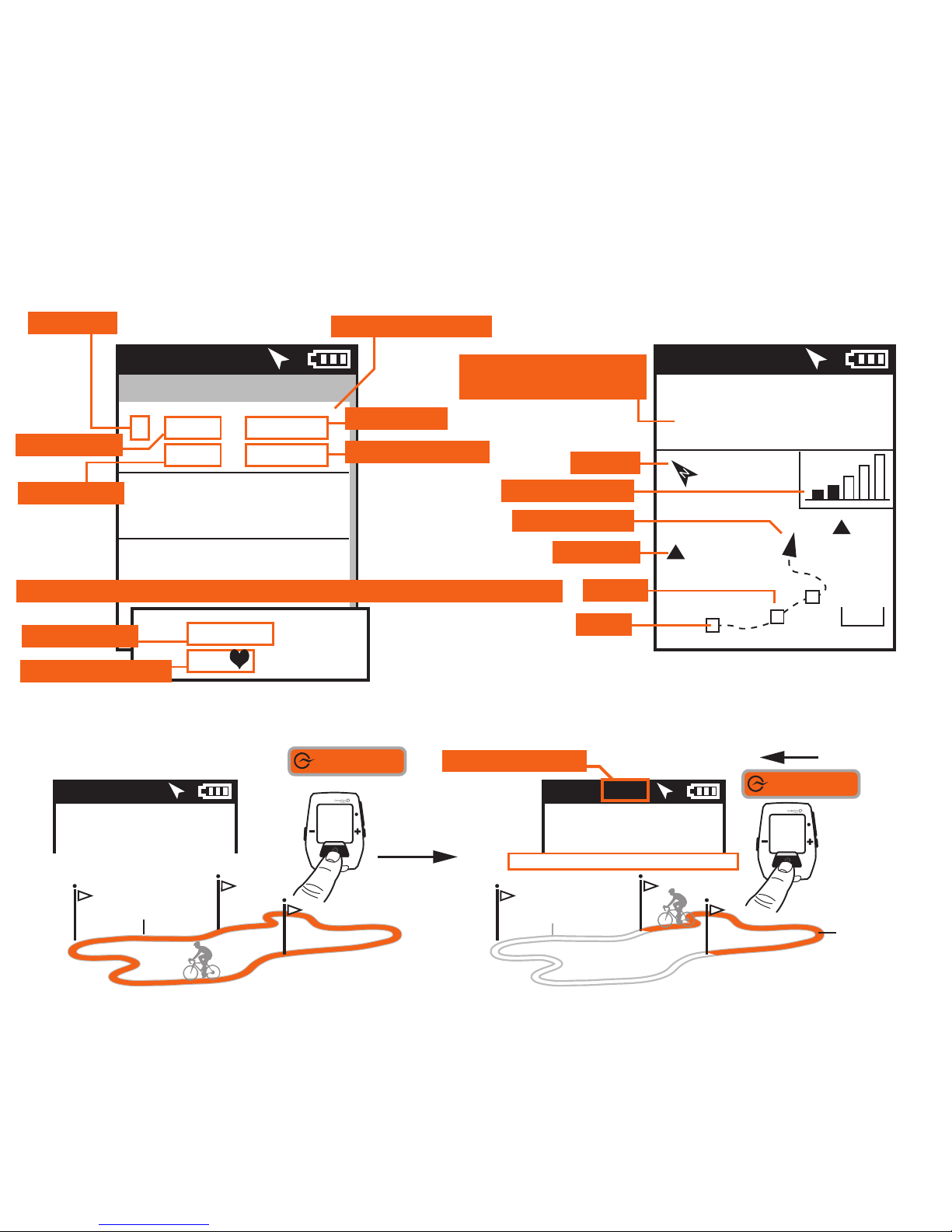

INTERVALOS y NAVEGACION
WATTS
451 PWR ZONE
9:34A 71º
WATTS
451 PWR ZONE
9:34A INT 1
Intervalos
1170w 0:37:14
380kj 6.65mi
9:34A 71º
Número de intervalo Intervalo actual en parte superior
Duración del intervalo
Distancia total
0192w 0:12:32
221kj 2.65mi
Potencia media
Kilojulios totales
10:12:32
2.65mi146
15.2mph
Si los datos de potencia no están disponibles, se muestra la velocidad y la frecuencia cardíaca
Frecuencia cardíaca promedio
Velocidad
9:34A 71º
WATTS
184 96
CAD
01
2
Ocina
Casa
5 mi
Se muestra la métrica
de la categoría seleccionada
Flecha Norte
Puntos de referencia
Recepción de satélite
Indicador de posición
Intervalos
Inicio
Marcador de intervalo
INTERVALOS Los intervalos son útiles para visualizar datos de sesión específicos de una
sección de la misma como, por ejemplo una colina o cualquier otro periodo de alta intensidad.
[INTERVAL]
INT
INT
Pulse y mantenga pulsado
3 segundos para acceder a la
vista de Intervalos
[INTERVAL]
Pulse y mantenga
pulsado 3 segundos
para volver al modo
Vista
VISTA DE SESIÓN VISTA DE INTERVALOS
Muestra datos del intervalo actual
SESIÓN COMPLETA
INTERVALO 2
INTERVALO 1
HASTA 99 INTERVALOS
Pulse + [MÁS] para ampliar el zoom
Pulse - [MENOS] para reducir el zoom

DOWNLOAD
Install PowerAgent software from www.powertap.com/poweragent to download
ride data
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions: (1)
This device may not cause harmful interference, and (2)
this device must accept any interference received,
including interference that may cause undesired
operation.

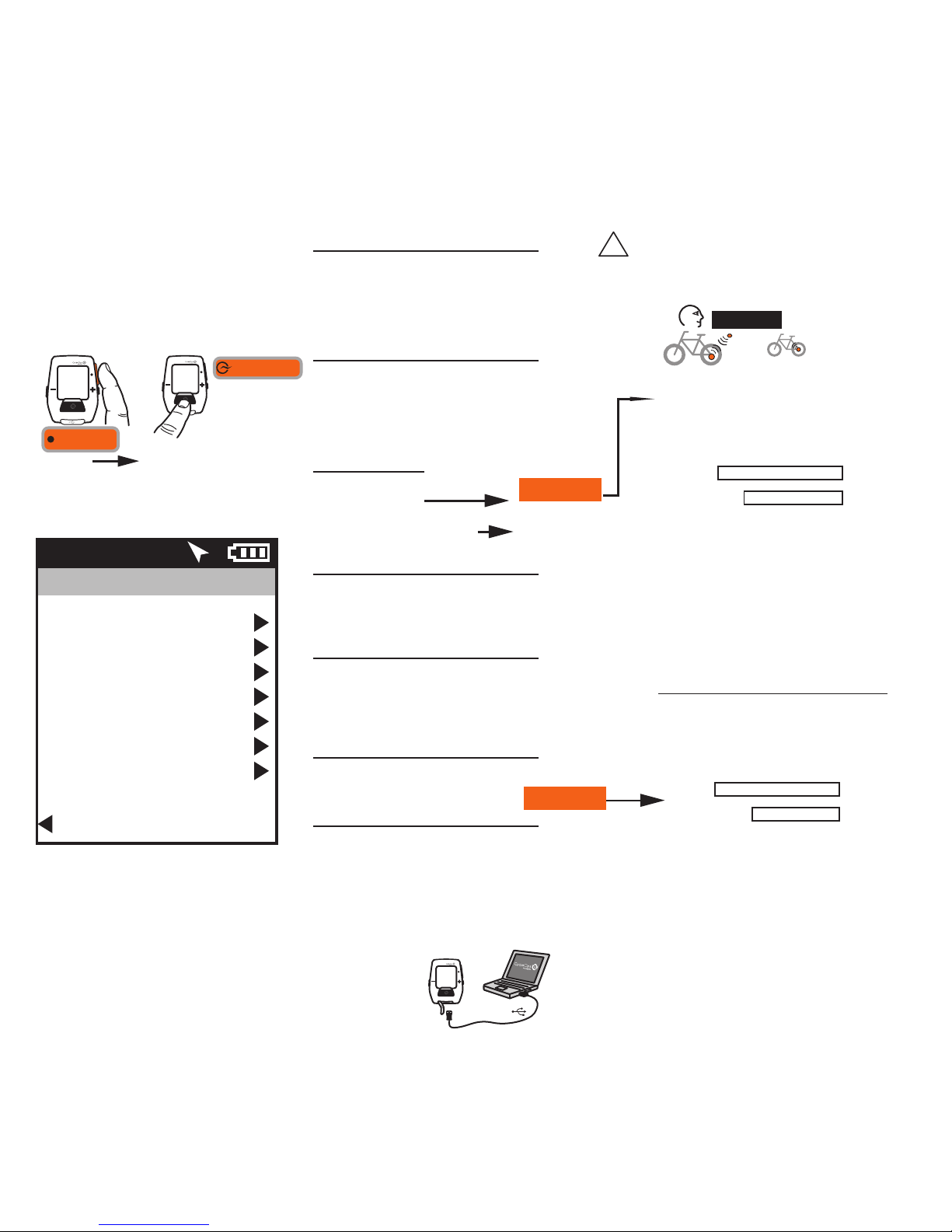

MENÚ Entre en el menú para
revisar el historial de sesiones,
emparejar sensores, utilizar la
función de entrenamiento y
configurar el dispositivo.
EMPAREJAMIENTO Se pueden
emparejar varias bicicletas con nombres únicos.
(p.ej.: “Bicicleta de carreras de Juan, Bicicleta de
montaña de Pedro, etc.)
DESCARGAR
Instale el software PowerAgent desde
www.powertap.com/poweragent para descargar los datos de sesión
INT
MicroUSB
USB
Editar o Utilizar
Main Menu
Ride
History
Sensors
Training
Navigation
User
Device
Back to Dashboard
9:34A 71º
RIDE (SESIÓN)
RESUME RIDE
(REANUDAR SESIÓN)
STOP AND SAVE
(DETENER Y GUARDAR)
LAST RIDE (ÚLTIMA SESIÓN)
SELECT A RIDE (SELECCIONAR UNA SESIÓN)
REPORT-MAX (INFORME MÁXIMOS)
SELECT A BIKE (SELECCIONAR UNA BICICLETA)
nombre
WORKOUTS (ENTRENAMIENTOS)
AUTO INTERVAL (INTERVALO AUTOMÁTICO)
WAYPOINTS (PUNTOS DE REFERENCIA)
ROUTES (RUTAS)
GPS STATUS (ESTADO GPS)
COMPASS (BRÚJULA)
NEW BIKE
(BICICLETA NUEVA)
ADD A BIKE (AÑADIR UNA
BICICLETA)
COUNTDOWN (CUENTA ATRÁS)
REPORT-TOTALS
(INFORME TOTALES)
STOP AND DELETE
(DETENER Y BORRAR)
HISTORY (HISTORIAL)
SENSOR
peso, lb
POWER SENSOR (SENSOR DE POTENCIA) (SELECCIONAR)
CADENCE SENSOR (SENSOR DE CADENCIA) (SELECCIONAR)
SPEED SENSOR (SENSOR DE VELOCIDAD) (SELECCIONAR)
HEART RATE SENSOR (SENSOR DE FREC. CARDÍACA)
(SELECCIONAR)
RU SENSOR (SENSOR DE UNIDAD DE RESISTENCIA)
(SELECCIONAR)
DELETE BIKE (ELIMINAR BICICLETA)
TRAINING (ENTRENAMIENTO)
NAVIGATION (NAVEGACIÓN)
SELECT A USER (SELECCIONAR UN USUARIO)
ADD A USER (AÑADIR UN USUARIO)
USER (USUARIO)
DATE AND TIME (FECHA Y HORA)
DISPLAY (PANTALLA)
MEMORY (MEMORIA)
ALTIMETER (ALTÍMETRO)
ABOUT JOULE (ACERCA DE JOULE)
DEVICE (DISPOSITIVO)
Pulse y mantenga
pulsado 3 segundos
para volver al modo
Vista
INT
[INTRO]
Pulsar
y mantener 3 seg
DESDE EL PANEL
Este dispositivo es compatible con el Apartado 15 de FCC. El
funcionamiento está sujeto a las dos condiciones siguientes: (1) Este
dispositivo no debe provocar interferencias molestas y (2) este
dispositivo debe aceptar cualquier interferencia recibida, incluidas las
interferencias que pudieran provocar un funcionamiento no deseado.
Editar o Utilizar
Nombre
Peso, lb
Altura, pul.
Fecha de Nac.
Género
FTP
Zonas de Potencia
Zonas de Frecuencia Cardíaca
USUARIO Se pueden almacenar
distintos usuarios en cada Joule
(p. ej.: Juan, Roberto y Raquel pueden
compartir el mismo dispositivo con
información específica para cada uno).
otros sensores
12” or 30cm
IMPORTANTE que EMPAREJA dispositivos de
Pares más cercanos al sensor primero. Tenga a Julio dentro
de 12” de eje de PowerTap cuando en la presencia de otros sensores.
!
IMPORTANTE
La PROXIMIDAD
Press
[INTERVALOS]
para volver
INT
[INTERVALOS]

GPS JouleQuickstart Guide | Guía de usuario | Mode d’emploi |
Benutzerhandbuch | Manuale dell’utente |
Gebruikershandleiding | ユーザーガイド
INSTALLATIONINTRODUCTION
INT
MONTAGE HORS DE DEVANT
INT
Bagues en O: croisez sur la
potence, verrouillez sur les crochets
OU Insérez l’attache dans les
encoches autour de la potence
MONTAGE SUR LA POTENCE
INT
INT
Le GPS Joule fonctionne avec les
wattmètres, capteurs de vitesse, capteurs
de cadence et capteurs de fréquence
cardiaque compatibles ANT+TM .
Pour consulter le mode d’emploi complet,
connectez-vous à l’adresse
www.powertap.com.
INT
HR121 ---
--- ---
17.2 1:06:45
CAD
BALANCE 5 SEC
110 145
HR MOY MAX HR
KPH RIDE TIME
9:34A 71º
En surbrillance sur
le tableau de bord:
voir les détails
plus bas
Port USB
Durée
Température
Cap
Niveau de batterie
PRÉSENTATION DE LA NAVIGATION
Bouton [ENTER]
* Appuyez une fois pour vous déplacer dans les tableaux de bord
* Maintenez enfoncé pendant 3 secondespour accéder au menu
* Maintenez enfoncé pendant 3 secondes au sein des menuspour accéder au tableau de bord
Déplace la mise en surbrillance
vers la droite, de haut en bas
Déplace la mise en surbrillance
vers la gauche, de bas en haut
Marque les intervalles
* Maintenez enfoncé pendant 3 secondespour afficher l'intervalle
* Maintenez enfoncé pendant 3 secondes pour afficher le parcours
Bouton [PLUS]
Bouton [MOINS]
Bouton [INTERVAL]
BOUTONS FONCTION

TABLEAUX DE BORD 1, 2 ET 3
Les tableaux de bord 1, 2 et 3 affichent diverses métriques facilement
personnalisables. Quand une métrique est mise en surbrillance,
l'affichage détaillé se modifie afin d'afficher les métriques liées.
Note: Les tableaux de bord au dessous de sont le paramètre par défaut.
Tous les tableaux de bord sont entièrement personnalisables.
TABLEAU DE BORD 1 TABLEAU DE BORD 2 TABLEAU DE BORD 3
WATTS
451 160
96
1:06:45
FC
MPH CAD
170 894
WATTS MOY WATTS MAX
HR MOY HR MAX
TEMPS D'UTILISATION
TEMPS D'UTILISATION
KJ 1:06:45
9:34A 71º
Métrique sélectionnée
Détails
supplémentaires
A
A
B
B
MPH MOY MPH MAX
C
CAD MOY CAD MAX
D
MILES KJ
E
KJ/HR TSS
F
C D
E F
MPH
WATTS
170 894
WATTS MOY WATTS MAX
9:34A 71º
A
A
C
B
MPH MOY MPH MAX
C
MILES KJ
D
D
1:06:45
TEMPS D'UTILISATION
MPH MOY MPH MAX
VITESSE PENTE
9:34A 71º
A
A
B
PENTE MOY GAIN EN\n PIEDS
C
B C
HR MOY HR MAX
Appuyez sur • [ENTER]
pour vous déplacer dans
les tableaux de bord
[ENTER]
380
451 160
FC
B
380
MILES KJ
21.3
21.7 25.1 5%
26.20
INT
Press
[INTERVALLES]
pour retourner
INT
[INTERVALLES]

Les intervalles contiennent Intervalle métrique. La navigation est une carte de GPS avec waypoints.
Intervalles NAVIGATION (CARTE GPS)
INTERVALLES ET NAVIGATION
WATTS
451 ZONE PUIS
9:34A 71º
WATTS
451 ZONE PUIS
9:34A INT 1
Intervalles
1170w 0:37:14
380kj 6.65mi
9:34A 71º
Numéro de l’intervalle
Intervalle en cours indiqué en haut
Durée de l’intervalle
Distance totale
0192w 0:12:32
221kj 2.65mi
Puissance moyenne
Kilojoules totaux
10:12:32
2.65mi146
15.2mph
Si les données de puissance ne sont pas disponibles, la vitesse et la fréquence cardiaque s’affichent
Fréquence cardiaque moyenne
Vitesse
9:34A 71º
WATTS
184 96
CAD
01
2
Bureau
Domicile
5 mi
La métrique de la catégorie
sélectionnée s’affiche
Flèche d’orientation (Nord)
Points de cheminement
Réception par satellite
Indicateur de position
Intervalles
Démarrer
Marqueur d’intervalle
INTERVALLES Les intervalles sont utilisés pour consulter les données d'un parcours spécifiques à une section, comme une colline
ou toute autre période de haute intensité.
[INTERVAL]
INT
INT
Maintenez enfoncé
pendant 3 secondes pour
afficher l’intervalle
[INTERVAL]
Maintenez
enfoncé pendant
3 secondes pour
revenir au parcours
PARCOURS INTERVALLE
Affiche les données de l’intervalle en temps réel
PARCOURS TOTAL
INTERVALLE 2
INTERVALLE 1
JUSQU’A 99 INTERVALLES
Appuyez sur + [Plus] pour effectuer un zoom avant
Appuyez sur - [MINUS] pour effectuer un zoom arrière
5 5

MENU Entrez dans le menu
pour consulter l’historique des
parcours et les capteurs
couplés, utiliser la fonction
d'entraînement et configurer le
dispositif.
ASSOCIATION Vous pouvez
coupler plusieurs vélos en leur attribuant
chacun un nom (exemple: «vélo de course
de Jean, VTT de Jean», etc.)
TELECHARGEMENT
Installez le logiciel PowerAgent à partir de
www.powertap.com/poweragent pour télécharger les
données de parcours.
INT
MicroUSB
USB
Modifiez ou utilisez
Menu principal
Parcours
Historique
Capteurs
Entraînement
Navigation
Utilisateur
Appareil
Back to Dashboard
9:34A 71º
PARCOURS
Reprendre
le parcours
arrêter et sauvegarder
DERNIER PARCOURS
SÉLECTIONNER UN VÉLO
rapport max.
sélectionner un vélo
nom
ENTRAINEMENTS
INTERV. AUTO
POINTS DE ROUTE
ROUTES
STATUT GPS
BOUSSOLE
nouveau vélo
Ajouter un vélo
COMPTE A REBOURS
rapport totaux
arrêter et supprimer
HISTORIQUE
CAPTEUR
poids, lb
capteur de puissance (sélectionner)
capteur de cadence (sélectionner)
capteur de vitesse (sélectionner)
capteur de fréquence cardiaque (sélectionner)
capteur d’unité de résistance (sélectionner)
DELETE BIKE
ENTRAINEMENT
NAVIGATION
Sélection. un Utilis.
Ajouter un Utilis.
UTILISATEUR
DATE ET HEURE
AFFICHAGE
MISE EN MEMOIRE
ALTIMETRE
A PROPOS DE JOULE
APPAREIL
INT
[ENTER]
Maintenez
enfoncé 3 secondes
A PARTIR DU TABLEAU DE BORD
Cet appareil est conforme à la partie 15 des dispositions FCC. Son
fonctionnement est soumis aux deux conditions suivantes: (1) Cet
appareil ne peut occasionner des interférences nuisibles, et (2) cet
appareil doit accepter toute interférence reçue, y compris celles pouvant
entraîner un fonctionnement non souhaité.
Modifiez ou utilisez
autres détecteurs
12” or 30cm
IMPORTANTE METTANT des appareils de Paires près
de détecteur premièrement. Tenir Joule dans 12” de moyeu de
PowerTap quand dans la présence d'autres détecteurs.
!
IMPORTANTE
LA PROXIMITE
Nom
Poids, lb
Taille, in
Date de naissance
Sexe
FTP
Zones de puissance
Zones de fréquence cardiaque
UTILISATEUR Vous pouvez
enregistrer plusieurs utilisateurs dans
chaque Joule. (exemple: Jim, Bob et Rachel
peuvent partager le même appareil, avec
des informations qui leur sont propres)
Press
[INTERVALLES]
pour retourner
INT
[INTERVALLES]

Joule GPSQuickstart Guide | Guía de usuario | Mode d’emploi |
Benutzerhandbuch | Manuale dell’utente |
Gebruikershandleiding | ユーザーガイド
INSTALLATIONEINFÜHRUNG
INT
AUS FRONT UNTERSATZ
INT
O-Ringe: Unter dem Vorbau
kreuzen, an den Haken befestigen
ODER Kabelbinder um den Vorbau
und durch die Öffnungen führen
VORBAUHALTERUNG
INT
INT
Joule GPS ist kompatibel mit jedem „ANT+TM
“-kompatiblen Leistungsmesser,
Geschwindigkeitssensor, Trittfrequenzsensor
oder Herzfrequenzsensor.
Das komplette Benutzerhandbuch finden Sie
auf www.powertap.com
INT
HERZFREQUENZ
121 ---
--- ---
17.2 1:06:45
TRITTFREQUENZ
BALANCE 5 SEK
110 145
AV HR MAX. HERZFREQUENZ
KM/H FAHRZEIT
9:34A 71º
Hervorhebung
in der Anzeige,
... siehe
Einzelheiten
unten
USB-Anschluss
Uhrzeit Temperatur
Überschrift
Batteriestand
NAVIGATIONSÜBERSICHT
[ENTER]-Taste
* Einmal drücken, um durch die Anzeigen zu blättern
* 3 Sekunden gedrückt halten – Zum Menü wechseln
* Im Menü 3 Sekunden gedrückt halten – Zu Anzeige wechseln
Verschiebt die Hervorhebung
nach rechts und unten
Verschiebt die Hervorhebung
nach links und oben
Drücken, um Intervalle zu markieren
* 3 Sekunden gedrückt halten – Zur Intervallansicht wechseln
* 3 Sekunden gedrückt halten – Zur Fahrtansicht wechseln
[PLUS]-Taste
[MINUS]-Taste
[INTERVAL]-Taste
TASTEN FUNKTION

ANZEIGE 1, 2 & 3
Anzeige 1, 2 und 3 zeigen unterschiedliche Metriken, die sich leicht
anpassen lassen. Wenn eine neue Metrik markiert wird, ändert sich
die Detailansicht, um die zugehörigen Metriken anzuzeigen.
Anmerkung: Armaturenbretter unter sind Standardeinstellung. Alle Armaturenbretter
sind völlig anpassbar.
ANZEIGE 1 ANZEIGE 2 ANZEIGE 3
WATT
451 160
96
1:06:45
HERZFREQUENZ
KM/H TRITTFREQUENZ
170 894
AV WATTS MX WATTS
AV HR MAX. HERZ-
FREQUENZ
FAHRZEIT KJ 1:06:45
FAHRZEIT
9:34A 71º
Ausgewählte Metrik
Zusätzliche
Details
A
A
B
B
AV MPH MX MPH
C
AV CAD MX CAD
D
MEILEN KJ
E
KJ/HR TSS
F
C D
E F
KM/H
WATT
170 894
AV WATTS MX WATTS
9:34A 71º
A
A
C
B
AV MPH MX MPH
C
MEILEN KJ
D
D
1:06:45
FAHRZEIT
AV MPH MX MPH
SPD STUFE
9:34A 71º
A
A
B
AV GRADE FT GAIN
C
B C
AV HR MAX. HERZ-
FREQUENZ
• [ENTER] drücken, um
durch die Anzeigen zu
blättern
[ENTER]
380
451 160
HERZFREQUENZ
B
380
MEILEN KJ
21.3
21.7 25.1 5%
26.20
INT
Press
[INTERVALLE]
um zurück
zu gehen
INT
[INTERVALLE]

Abstände enthalten Abstand metrisch. Navigation ist eine GPS Karte mit waypoints.
INTERVALLE NAVIGATION (GPS-KARTE)
INTERVALLE & NAVIGATION
WATTS
451 PWR ZONE
9:34A 71º
WATTS
451 PWR ZONE
9:34A INT 1
Intervalle
1170w 0:37:14
380kj 6.65mi
9:34A 71º
Intervall-Nr. Aktuelles Intervall oben
Intervalldauer
Gesamte Entfernung
0192w 0:12:32
221kj 2.65mi
Durchschn. Leistung
Kilojoule gesamt
10:12:32
2.65mi146
15.2KM/H
Wenn keine Leistungsdaten verfügbar sind, werden Geschwindigkeit und Herzfrequenz angezeigt
Durchschn. Herzfrequenz
Geschwindigkeit
9:34A 71º
WATT
184 96
TRITTFREQUENZ
01
2
Ofce
Home
5 mi
Die Metrik der gewählten
Kategorie wird angezeigt
Nordpfeil
Wegmarken
Satellitenempfang
Positionsanzeige
Intervalle
Starten
Intervallmarkierung
INTERVALLE Intervalle sind nützlich, um Fahrtdaten in Bezug auf einen Abschnitt der Fahrt anzuzeigen,
wie z.B. einen Berg oder andere Zeiträume hoher Intensität.
[INTERVAL]
INT
INT
3 Sek. gedrückt halten,
um zur Intervallansicht
zu wechseln
[INTERVAL]
3 Sek. gedrückt halten,
um zurück zum
Fahrmodus zu gelangen
Ansicht
RIDE VIEW (Fahrtansicht)
INTERVAL VIEW
(Intervallansicht)
Zeigt Daten für das aktuelle Intervall an
GESAMTE FAHRT
INTERVALL 2
INTERVALL 1
BIS ZU 99 INTERVALLE
+ [Plus] drücken, um zu vergrößern
- [MINUS] drücken, um zu verkleinern
5 5

Andere Sensoren
12” or 30cm
Paart Vorrichtungen, die am nächsten sind zu Sensor
zuerst. Halten Sie Joule innerhalb 12” der PowerTap Nabe wenn
in der Anwesenheit von anderen Sensoren.
!
WICHTIG
NÄHE PAARUNG
MENU (Menü) Menü
aufrufen, um den Fahrtverlauf
zu sehen, Sensoren zu
koppeln, die Trainingsfunktion
zu nutzen und das Gerät zu
konfigurieren.
PAIRING (Koppeln) Mehrere Räder
können mit individuellen Namen
gekoppelt werden. (z. B.: „Thorstens
Rennrad, Thorstens Mountainbike usw.)
DOWNLOAD
Installieren Sie die PowerAgent-Software, die
Sie unter www.powertap.com/poweragent herunterladen können,
um Fahrtdaten zu übertragen
INT
MicroUSB
USB
Bearbeiten
oder Verwenden
Hauptmenü
Fahrt
Verlauf
Sensoren
Training
Navigation
Benutzer
Gerät
Zurück zur Anzeige
9:34A 71º
FAHRT
FAHRT WIEDERAUFNEHMEN
STOPPEN UND SPEICHERN
LAST RIDE (Letzte Fahrt)
select a ride (eine Fahrt auswählen)
report-max (Bericht max.)
select a bike (ein Rad auswählen)
Name
WORKOUTS
AUTO INTERVAL
(Auto-Intervall)
WAYPOINTS (Wegmarken)
ROUTES (Routen)
GPS STATUS (GPS-Status)
COMPASS
(Kompass)
new bike (neues Rad)
Add a bike (ein Rad hinzufügen)
COUNTDOWN
report-totals (Berichtsummen)
STOPPEN UND LÖSCHEN
VERLAUF
SENSOR
GEWICHT IN LB
Leistungssensor (auswählen)
Trittfrequenzsensor (auswählen)
Geschwindigkeitssensor (auswählen)
Herzfrequenzsensor (auswählen)
RU-Sensor (auswählen)
DELETE BIKE (Rad löschen)
TRAINING
NAVIGATION
SELECT A USER (einen Benutzer auswählen)
ADD A USER (einen Benutzer hinzufügen)
BENUTZER
DATUM UND UHRZEIT
ANZEIGE
SPEICHER
HOEHENMETER (HOEHENMESSER)
UEBER JOULE
GERÄT
3 Sek. gedrückt halten,
um zurück zum
Fahrmodus zu gelangen
Ansicht
INT
[ENTER]
Drücken
und 3 Sek.
gedrückt halten
VON DER ANZEIGE
Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb
unterliegt folgenden zwei Bedingungen: (1) Dieses Gerät darf
keine schädliche Interferenz verursachen und (2) dieses Gerät
muss empfangene Interferenzen akzeptieren, einschließlich
Interferenz, die zu unerwünschtem Betrieb führt.
Bearbeiten
oder Verwenden
Name
Gewicht in lb
Höhe in Zoll
Geburtsdatum
Geschlecht
FTP
Leistungszonen
Herzfrequenzzonen
BENUTZER Auf jedem Joule
können mehrere Benutzer gespeichert
werden. (z. B.: Jim, Bob, Rachel können
alle dasselbe Gerät mit ihren eigenen
Informationen nutzen)
Press
[INTERVALLE]
um zurück
zu gehen
INT
[INTERVALLE]

Joule GPSQuickstart Guide | Guía de usuario | Mode d’emploi |
Benutzerhandbuch | Manuale dell’utente |
Gebruikershandleiding | ユーザーガイド
InstallatieINLEIDING
INT
Montage op uit front
INT
O-ringen: Gekruist onder de stang
en vastgemaakt aan de haakjes
of
Met bindertjes rond de
stang door de gleuven
Montage op de stang
INT
INT
De Joule GPS is compatibel met elke ANT+TM
-compatibele vermogensmeter, snelheidssensor,
trapfrequentiesensor of hartslagriem.
Surf naar www.powertap.com voor een volledige
gebruikershandleiding.
INT
HR121 ---
--- ---
17.2 1:06:45
CAD
BALANCE 5 SEC
110 145
AV HR MAX HR
KM/U RITTIJD
9:34A 71º
Geselecteerd in
het dashboard
...raadpleeg
de details
onderaan
usb-poort
Tijd Temperatuur
Richting
Batterijniveau
Overzicht van de navigatie
[ENTER]-knop
* Eén keer drukken om door de Dashboards te bladeren
* Drie seconden ingedrukt houden - Ga naar Menu
* Drie seconden ingedrukt houden in het Menu - Ga naar Dashboard
Verplaatst de selectie naar
rechts en naar beneden
Verplaatst de selectie naar
links en naar boven
Drukken om intervallen te selecteren
* Drie seconden ingedrukt houden - Ga naar Intervalweergave
* Drie seconden ingedrukt houden - Ga naar Ritweergave
[PLUS]-knop
[MINUS]-knop
[INTERVAL]-knop
Knoppen Functie

DASHBOARDS 1,2 & 3
Op het dashboard 1,2 & 3 worden verschillende meetgegevens weergegeven die
eenvoudig kunnen worden aangepast. Wanneer een nieuwe meeteenheid wordt
geselecteerd, wordt het gedetailleerde overzicht gewijzigd om de betreffende
meetgegevens weer te geven. Merk op: Dashboarden onder zijn standaardinstelling.
Alle dashboarden zijn helemaal aanpasbaar.
DASHBOARD 1 DASHBOARD 2 DASHBOARD 3
WATTS
451 160
96
1:06:45
HR
MPH CAD
170 894
GEM/WATTS MX WATTS
AV HR MX HR
RITTIJD KJ 1:06:45
RITTIJD
9:34A 71º
Geselecteerde meeteenheid
Extra
details
A
A
B
B
GEM/MPH MX MPH
C
GEM/CAD MX CAD
D
MIJL KJ
E
KJ/U TSS
F
C D
E F
MPH
WATTS
170 894
GEM/WATTS MX WATTS
9:34A 71º
A
A
C
B
GEM/MPH MX MPH
C
MIJL KJ
D
D
1:06:45
RITTIJD
GEM/MPH MX MPH
SPD GRADE
9:34A 71º
A
A
B
GEM/HELLING FT GEWONNEN
C
B C
AV HR MX HR
Druk op de •
[ENTER]-knop om door de
Dashboards te bladeren
[ENTER]
380
451 160
HR
B
380
MIJL KJ
21.3
21.7 25.1 5%
26.20
INT
Press
[INTERVALLEN]
om terug te gaan
INT
[INTERVALLEN]

Intervallen bevat Interval metrisch. Navigatie is een GPS kaart met waypoints.
INTERVALLEN NAVIGATIE (gps-plattegrond)
INTERVALLEN & NAVIGATIE
WATTS
451 KRACHTZONE
9:34A 71º
WATTS
451 KRACHTZONE
9:34A INT 1
Intervallen
1170w 0:37:14
380kj 10,70km
9:34A 71º
FT GEWONNEN
Nummer van het interval
Huidig interval staat bovenaan
Duur van het interval
Totale afstand
0192w 0:12:32
221kj 2.65mi
Gmld. vermogen
Totale aantal
kilojoules
10:12:32
2.65mi146
15.2mph
Indien er geen vermogensgegevens ter beschikking zijn,
worden de snelheid en de hartslag weergegeven
Gmld. hartslag
Snelheid
9:34A 71º
WATTS
184 96
CAD
01
2
Kantoor
Thuis
5 mi
De meetgegevens van de geselecteerde
categorie worden weergegeven
Pijl noordelijke richting
Routepunten
Satellietontvangst
Huidige positie
Intervallen
Vertrekpunt
Intervalnummer
INTERVALLEN Intervallen zijn nuttig om ritgegevens van een bepaald ritonderdeel te bekijken, zoals een heuvel of andere
heel intense ritmomenten.
[INTERVAL]
INT
INT
Drukken & 3 seconden
ingedrukt houden om naar
Intervalweergave te gaan
[INTERVAL]
Drukken & 3 seconden
ingedrukt houden om
naar Ritweergave terug
te keren
Ritweergave Intervalweergave
Geeft gegevens weer van het huidig interval
Volledige rit
INTERVAL 2
INTERVAL 1
Tot 99 intervallen
Druk op de + [PLUS]-knop om in te zoomen
Druk op de - [MINUS]-knop om uit te zoomen
5 5
Press
[INTERVALLEN]
om terug te gaan

MENU Open het Menu om
historische ritgegevens of gekoppelde
sensoren te bekijken, om de
trainingsfunctie te gebruiken en om
het apparaat te configureren.
KOPPELEN Verschillende fietsen
kunnen worden gekoppeld met unieke
namen (bijvoorbeeld "Wedstrijdfiets
Jan" of "Mountainbike Jan")
DOWNLOADEN
Installeer de PowerAgent-software die u kan vinden op
"www.powertap.com/poweragent" om ritgegevens te
downloaden.
INT
micro-usb
usb
Bewerken
of gebruiken
Hoofdmenu
Rit
Historie
Sensoren
Training
Navigatie
Gebruiker
Apparaat
Terug naar Dashboard
9:34A 71º
RIT
RIT HERVATTEN
STOPPEN EN OPSLAAN
LAST RIDE
select a ride
Rapporten - max
select a bike
NAAM
Trainingen
AUTO INTERVAL
WAYPOINTS
ROUTES
GPS STATUS
COMPASS
new bike
Add a bike
COUNTDOWN
Rapporten - Totalen
STOPPEN EN VERWIJDEREN
HISTORY
SENSOR
gewicht, kg
KRACHTSENSOR (selecteer)
CADANSSENSOR (selecteer)
SNELHEIDSSENOR (selecteer)
HARTSLAGSENSOR (selecteer)
RU-sensor (selecteer)
DELETE BIKE
TRAINING
NAVIGATION
SELECT A USER
ADD A USER
USER
Datum en tijd
DISPLAY
Geheugen
ALTIMETER
ABOUT JOULE
DEVICE
Drukken & 3 seconden
ingedrukt houden om
naar Ritweergave terug
te keren
Druk op de + [PLUS]-knop om in te zoomen
Druk op de - [MINUS]-knop om uit te zoomen
INT
[ENTER]
Druk
en 3 seconden ingedrukt houden
Van het dashboard
Dit apparaat voldoet aan de voorschriften van Onderdeel 15 van de
FCC-voorschriften. Voor de werking gelden de volgende twee
voorwaarden: (1) dit apparaat mag geen schadelijke interferentie
veroorzaken en (2) dit apparaat moet bestand zijn tegen
interferentie die het opvangt, met inbegrip van interferentie die een
ongewenste werking kan veroorzaken.
Bewerken
of gebruiken
Naam
Gewicht, lbs:
Lengte, in
Geboortedatum
Geslacht
FTP
Krachtzones
Hartslagzones
GEBRUIKER Op elke Joule
kunnen meerdere gebruikers worden
opgeslagen. (bijvoorbeeld Jan, Peter en
Ilse kunnen allemaal hetzelfde apparaat
gebruiken met elke eigen gegevens)
altri sensori
12” or 30cm
Accoppia dei dispositivi i più vicini al sensore dapprima. Tenere
Joule dentro 12” di mozzo di PowerTap quando nella presenza
di altri sensori.
!
IMPORTANTE
ACCOPPIARE DI PROSSIMITÀ
DOWNLOAD
Installieren Sie die PowerAgent-Software, die
Sie unter www.powertap.com/poweragent herunterladen können,
um Fahrtdaten zu übertragen
Press
[INTERVALLEN]
om terug te gaan
INT
[INTERVALLEN]
