IMPORTANT SAFETY INSTRUCTIONS
SAVE THESE INSTRUCTIONS – This manual contains important instructions for PowerWalker VI
650/850/1200/2200 SH and VI 650/850/1200/2200 SHL series that should be followed during installation
and maintenance of the UPS and batteries.
This product is specially designed for PCs and it is not recommended for use in any medical
equipment, life-supporting system and other specific important equipment.
Do not plug household appliances such as hair dryers, microwave ovens or vacuum cleaners to UPS.
Do not attach a power strip or surge suppressor to the UPS.
Do not plug the UPS into its own output.
Connection to any other type of receptable other than two-pole, three-wire grounded receptacle
may result in shock hazard as well as violate local electrical codes.
To reduce risk of overheating the UPS, do not cover the UPS´ cooling vents.
This unit intended for installation in a controlled environment (temperature controlled, indoor area
free of conductive contaminants). Avoid installing the UPS in locations where there is standing or
running water or excessive humidity and do not use it in any of the following environments:
oAny area with combustible gas, corrosive substance or heavy dust.
oAny area with extraordinarily high or low temperature (above 40˚C or below 0˚C) and
humidity of more than 90%.
oAny area exposed to direct sunshine or near any heating apparatus.
oAny area with serious vibrations.
oOutdoor.
The utility power outlet shall be near the equipment and easily accessible. In the event of an
emergency, press OFF button and disconnect the power cord from the AC power supply to properly
disable the UPS.
The internal short circuiting of the UPS will lead to dangers such as electric shock or fire; therefore
do not allow liquids or any foreign object to enter the UPS. No water containers (such as a water
glass) or any other liquid-containing vessels shall be placed on the top of the UPS so as to avoid such
dangers as electric shock.
Please do not use the UPS in excess of the rated load capacity.
Unplug the UPS prior to cleaning and do not use liquid or spray detergent.
Risk of electric shock, do not attempt to disassemble the unit. No user serviceable parts inside. Refer
servicing to qualified service personnel.
If UPS is to be stored for a long time, it is recommended to recharge the batteries (by connecting the
utility power to UPS, switch “ON”), once a month for 24 hours to avoid a full battery discharge.
In case smoke is found coming out from the device, please cut off the power supply quickly and
contact the distributor.

2
The UPS contains one/two large-capacity batteries. So the shell shall not be opened, otherwise such
dangers as electric shock will be caused. If any internal overhaul or replacement of the battery is
required, please contact the distributor.
Servicing of batteries should be performed or supervised by personnel knowledgeable of batteries
and the required precautions. Keep unauthorized personnel away from batteries.
A battery can present a risk of electrical shock and high short circuit current. The following
precautions should be observed when working on batteries:
oRemove watches, rings, or other metal objects from the hand.
oUse tools with insulated handles and wear rubber gloves and boots.
oDo not lay tools or metal parts on top of batteries.
oDisconnect charging source prior connecting or disconnecting batteries terminals.
When replacing batteries, replace with the same type and number of the sealed lead-acid batteries.
The maximum ambient temperature rating is 40°C.
Do not dispose of battery or batteries in a fire. The battery may explode.
Do not open or mutilate the battery or batteries. Released electrolyte is harmful to the skin and
eyes. It may be toxic.
Icon Φ on the rating label stands for phase symbol.
This pluggable type A equipment with battery already installed by the supplier is operator installable
and may be operated by laymen.
During the installation of this equipment it should be assured that the sum of the leakage currents
of the UPS and the connected loads does not exceed 3.5mA.
Attention, hazardous through electric shock. Also with disconnection of this unit from the mains,
hazardous voltage still may be accessible through supply from battery. The battery supply should be
therefore disconnected in the plus and minus pole of the battery when maintenance or service work
inside the UPS is necessary.
In the event that there is fire occurring in the vicinity, please use dry-power extinguishers. The use of
liquid extinguishers may give rise to the danger of electric shock.
This product complies with the safety and environmental regulations in EU.
If the time arises to throw away your product, please recycle all the components possible. Batteries and
rechargeable batteries are not to be disposed in your domestic waste! Please recycle them at your local
recycling point. Together we can help to protect the environment.
EN

3
EN
1. Introduction
PowerWalker VI SH and VI SHL series are intelligent and compact line interactive UPSs (Uninterruptable Power
Supplies) which are designed to protect your personal computer or sensitive electronic equipments from all
forms of power interference, including complete power failures. It is equipped with many features that allow
any attached equipment to operate longer and more reliability.
2. Description of Features
Easy to use and install utilized microprocessor control to maximize the reliability and efficiency
Equipped with built-in boost and buck AVR function
HID support – default O/S drivers can support basic functionality without PowerWalker software
DC Cold start function
Auto restart while AC recovery.
Provides AC Overload protection
Short recharging time
RJ11/RJ45 (in/out) LAN/Modem/Phone line protection

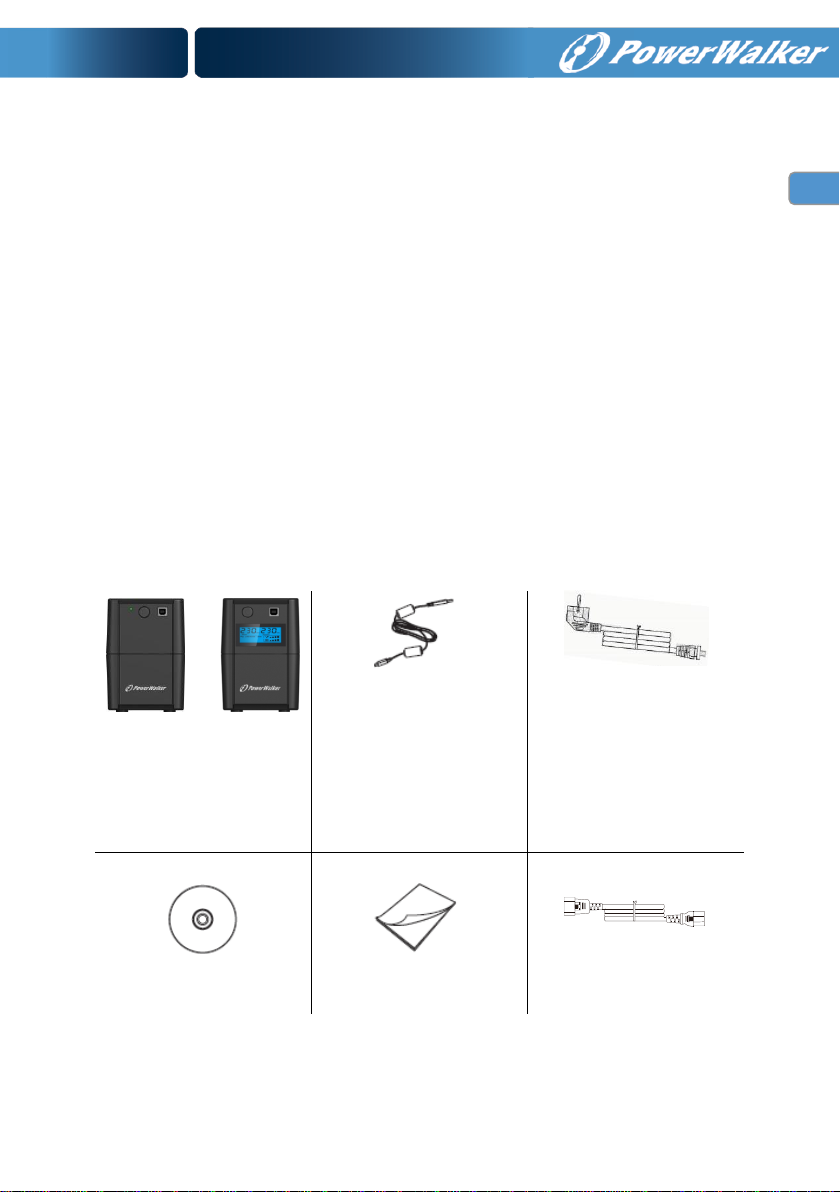

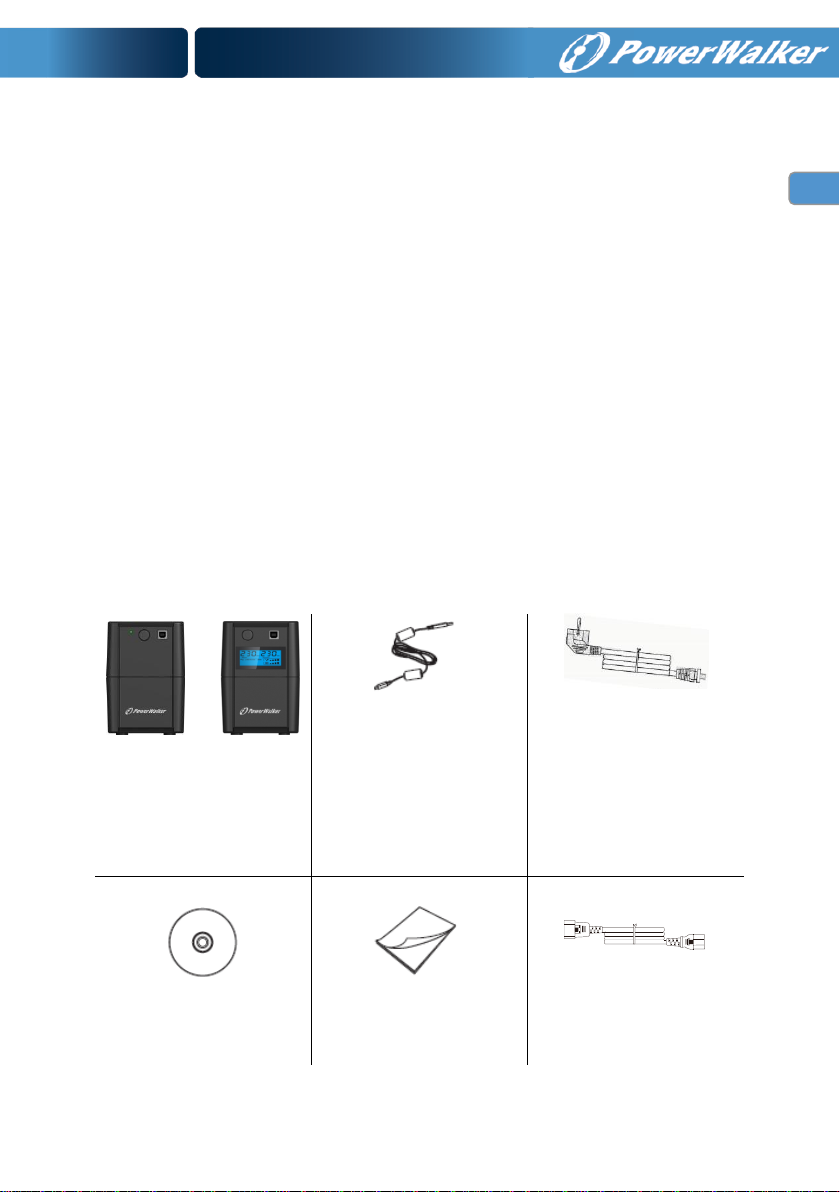

3. Package Contents
You should have received the following items inside of package:
/
UPS Unit
USB Cable
AC Input Power Cord
(does not apply for VI 650/850
SH/SHL FR and Schuko, which
have fixed input cable)
Software CD
User Manual
IEC cable
(only for IEC outlet models)

4
4. Product Overview
4.1. PowerWalker VI 650/850/1200/2200 SH FR/IEC/Schuko
Front Panel:
VI 650/850 SH
VI 1200/2200 SH

USB port
LED Indicators
AC mode: green lightning
Battery mode: green flashing
 Power ON/OFF

Power ON/OFF
LED Indicators
Normal: green lightning
Battery mode: yellow flashing
AC mode: green lightning
Fault mode: red lightning
4.2. PowerWalker VI 650/850/1200/2200 SHL FR/IEC/Schuko
Front Panel
VI 650/850 SHL VI 1200/2200 SHL
EN

5
EN
4.3. Display for PowerWalker VI SHL series
When LCD starts to work, it will display all information
for 3 seconds.
When in normal mode, it will display as below.
When in AVR mode, it will display as below. And the
mark will flicker every 1second.
When in battery mode, it will display as below. And
the mark will flicker every 1second.
Note: If I/P-V<40V，input voltage will display “000”
When in off charging mode, it will display as below.
Note: the output voltage always is displayed as “000”
in off charging mode.
When in fault mode, it will display as below. “FAULT”
character and “0” character only.
1. Load level definition:
Load level
Load bar Indication
0%~25%
25%~50%
50%~75%
75%~100%
2. Battery capacity definition:
Battery level
Battery level < 20%
20% ≤ Battery level < 40%
40% ≤ Battery level < 60%
60% ≤ Battery level < 80%
80% ≤ Battery level

6
3. When over load, the mark will flicker every 1second.
4. When battery low, the mark will flicker every 1second.

7
EN

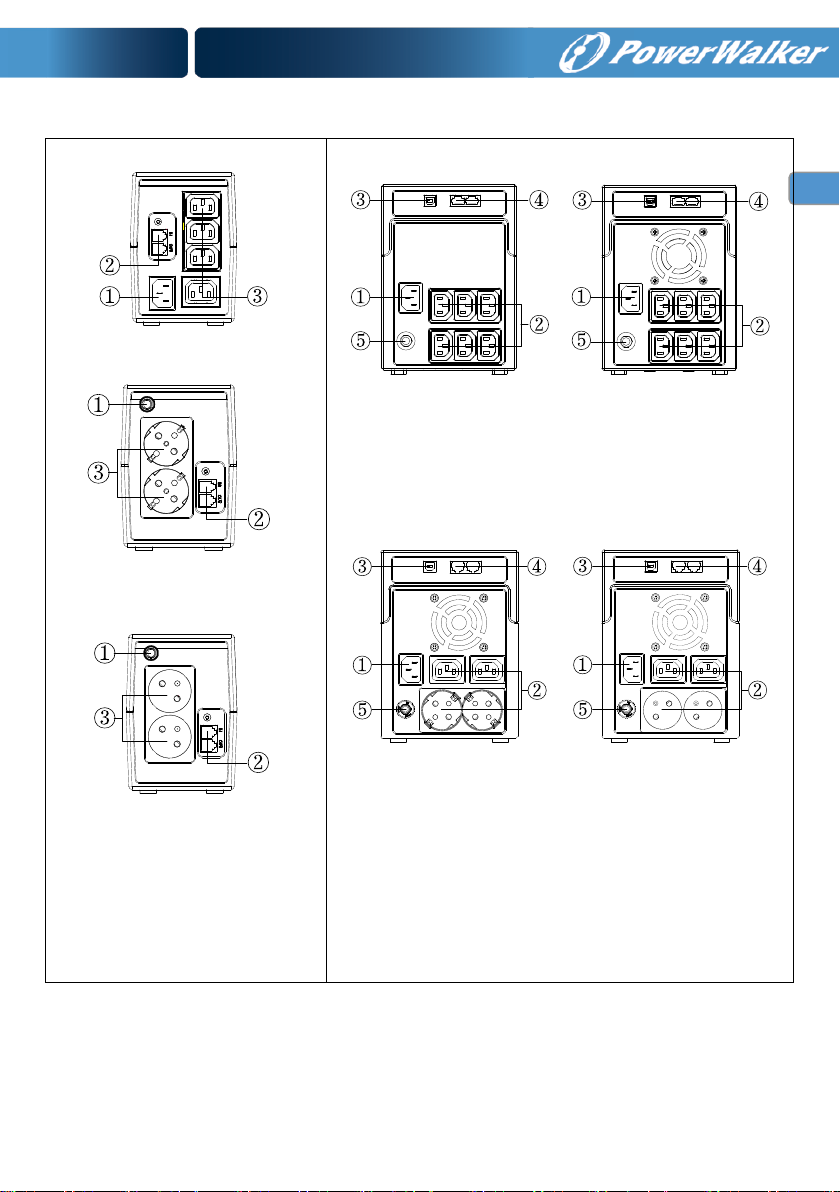

4.4. Back Panel for PowerWalker VI SH and SHL series
650/850 IEC
1200 IEC 2200 IEC
650/850 Schuko
650/850 FR
1200/2200 Schuko 1200/2200 French

AC input
RJ11 Modem/phone line
Protection
4*IEC outlet or 2* Schuko
outlet or 2*French outlet
AC input
6*IEC outlet or 2* IEC & 2* Schuko outlet or 2* IEC &
2*French outlet
USB port
RJ45 LAN/Modem/phone line protection
❺Breaker

8
5. Installation and Initial Startup
Before installation, please inspect the unit. Be sure that nothing is damaged.

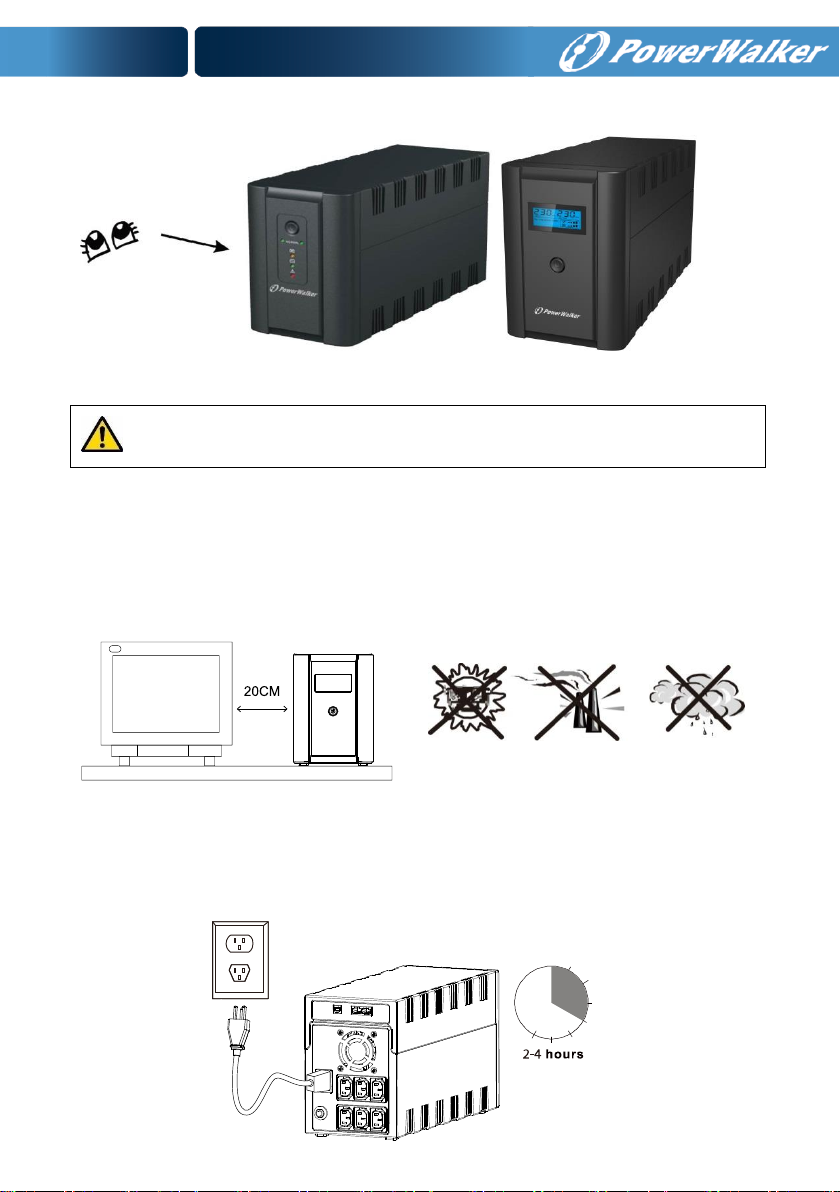

I: Placement & Storage Conditions
Install the UPS in a protected area that is free of excessive dust and has adequate air flow around the unit,
and is free from excessive dust, corrosive fumes and conductive contaminants. Please place the UPS away
from other units at least 20 cm to avoid interference. Do NOT operate the UPS where the temperature
exceeds 0-40° C and the humidity is over 0-90 % RH.
II: Connect to Utility and Charge
Plug in the AC input cord to the 2-pole, 3-wire grounded wall outlet. For the best results, we suggest charging
the battery at least 6 hours with no load (no electrical devices such as computers, monitors, rtc.) connected
before initial use. The unit charges its battery while connecting to the utility.
EN

9
EN
III: Connect the Loads
Plug in the loads to output receptacles on the rear panel of the UPS. Simply turn on the power switch of UPS
unit, and devices connected to the UPS will be protected by UPS unit.
IV: Connect LAN cable, Modem or Phone line for Surge Protection
Connect for example a single modem or phone line into surge-protected “IN” outlet on the back panel of the
UPS unit. Connect from “OUT” outlet to the computer with another phone line cable.
V: Connect USB Cable
To monitor the UPS status, such as unattended UPS shutdown and start-up, by using bundled software,
please connect the UPS and PC with USB cable included.
VI: Turn On/Off the Unit
Turn on the UPS unit by pressing the power switch. Turn off the UPS unit by pressing again the power switch.
Do not attach a power strip or surge suppressor to the UPS.
NEVER connect a laser printer or scanner to the
UPS unit, because in-rush current generated by
motor’s devices may cause the damage of the unit.
EN

10
6. Functions & Operation
I: DC Start Function
DC Start Function enables UPS to be started up when AC utility power is not available and battery is fully
charged. Just simply press the power switch to turn on the UPS.
II: AVR (Automatic Voltage Regulation)
If the quality of the incoming mains is poor, the AVR boosts a low incoming voltage or reduces a high one. The
load receives a voltage within the normal range.
III: Auto restart while AC recovery
IV: Audio Indicator
Audible Alarm
Situation
Sounding every 10 seconds
Battery Mode
Sounding every 1 second
Battery Low
Sounding every 0.5 seconds
Overload
continuous sounding
Faulty
V: HID Support (Human Interface Device)
UPS supports communication with generic system drivers. User is able to control and monitor UPS basic
functions without WinPower installed. When UPS is connected to windows PC with USB cable, system will
show a battery icon located in the system tray, near the clock. You can get some basic information (ex.
Charging/Discharging, battery remaining capacity) by clicking the battery icon.
on charging status
on discharging status

11
EN
You can set to Sleep/Hibernate/Shutdown OS or do nothing when it reached Battery Low Level or Battery
Critical Level (with OS without Winpower).
For more status to monitor and control, please run the monitor software Winpower which supports HID
.

12
VI: Strong charger
UPS is equipped with strong charger which allows recharging batteries in a very short time. Only 2-4h are
required to reach 90% capacity of the battery after complete dischage.
VII: Smal Load detection
UPS detects even the smallest loads (for example router may require as little as 4W) and supports it with
back up power for maximum time during power failure.
7. Software Installation on your PC
Connected by USB to a PC or notebook, the Software enables communication between the UPS and the
computer. The UPS software monitors the status of the UPS, shuts down the system before the UPS is
exhausted and can remotely observe the UPS via the Network (enabling users to manage their system more
effectively). Upon AC failure or UPS battery low, UPS takes all necessary actions without intervention from the
system administrator. In addition to automatic file saving and system shut-down functions, it can also send
warning messages via pager, e-mail etc.
Use the bundled CD and follow the on-screen instructions to install the software WinPower.
Enter the following serial No. to install software: 511C1-01220-0100-478DF2A
After the software is successfully installed, the communication with UPS has been established and a
green icon will appear in the system tray.
Double-click the icon to use the monitor software (as above).
You can schedule UPS shutdown/start-up and monitor UPS status through PC.
Detail instructions please refer to the e-manual in the software.
Check winpower.powerwalker.com from time to time to get the latest
version of monitoring software.

13
EN
8. Maintenance
I. General
The UPS is virtually maintenance free: take care of proper environmental conditions and keep air inlets-
outlets free of dust.
II. Fuses
If the AC input fuse is defect, be sure it is replaced by a compatible fuse from the same make and type.
Never short circuit batteries. When working with batteries, remove watches, rings and other metal objects,
and only use insulated tools.
III. Batteries
When replacing the batteries, use batteries with exactly same specifications.
9. Trouble Shooting
Symptom
Possible Cause
Remedy
No LED display on the
front panel.
1. Battery weak.
1. Charge battery up to 8 hours.
2. Battery defect.
2. Replace with the same type of
battery.
3. Power switch is not pressed.
3. Press the power switch again.
Alarm buzzer beeps
continuously when AC
supply is normal.
Overload of the UPS.
Verify that the load matches the UPS
capability specified in the specs.
When power failure,
back-up time is shorten.
1. Overload of the UPS.
1. Remove some non-critical load.
2. Battery voltage is too low.
2. Charge battery 8 hours or more.
3. Battery defect due to high temperature
operation environment, or improper
operation to battery.
3. Replace with the same type of battery.
Mains normal but LED is
flashing.
Power cord is loose.
Reconnect the power cord properly.
If any abnormal situations occur that are not listed above, please call service people immediately.
Read all safety rules before replacing the battery.
EN

14
10. Specifications
Model
650
850
1200
2200
CAPACITY
650VA / 360W
850VA / 480W
1200VA/600W
2200VA/1200W
INPUT
Voltage
230 VAC
Voltage Range
170~280 VAC
OUTPUT
Voltage
230 VAC
Voltage Regulation
+/-10% (Battery mode)
Frequency Range
50/60Hz
Frequency Regulation
±1Hz (Battery mode)
Transfer Time
Typical 4-8ms
Waveform
Modified Sine Wave
PROTECTION
Full protection
Discharge, overcharge and overload protection
ENVIRONMENT
Humidity
0-90 % RH @ 0° to 40° C (non-condensing)
Noise Level
Less than 40dB
45dB
Software
Monitoring Software
WinPower (included)
BATTERY
Type & Number
12V/7Ah x 1
12V/9Ah x 1
12V/7Ah x 2
12V/9Ah x 2
Charging Time
2-4 hours recover to 90% capacity
Backup Time (est. 100W)
16 min
20 min
30 min
50 min
PHYSICAL
LCD Indicator
VI SH Series: Green LED (AC Mode, Backup Mode)
VI SHL Series: LCD display
Outlet
VI SH/SHL: 2 x Schuko outlet
VI SH/SHL FR: 2 x French outlet
VI SH/SHL IEC: 4 x IEC outlets
VI SH/SHL: 2 x Schuko + 2 x IEC
VI SH/SHL FR: 2 x French + 2 x IEC
VI SH/SHL IEC: 6 x IEC outlets
Connector
USB port, RJ11 Surge Protection
USB port, RJ45 Surge Protection
Dimension (DxWxH)
290mm x 100mm x 143mm
364mm x 139mm x 195 mm
WEIGHT
Net weight
SH: 4.4kg
SHL: 4.4kg
SH: 5.0kg
SHL: 5.2kg
SH: 8.6kg
SHL: 8.9kg
SH: 10.2kg
SHL: 10.4kg

Line Interactive USV
PowerWalker VI 650 SH
PowerWalker VI 850 SH
PowerWalker VI 1200 SH
PowerWalker VI 2200 SH
(Schuko / French / IEC)
PowerWalker VI 650 SHL
PowerWalker VI 850 SHL
PowerWalker VI 1200 SHL
PowerWalker VI 2200 SHL
(Schuko / French / IEC)
Kurzanleitung
DE
EN

1
DE
WICHTIGE SICHERHEITSHINWEISE
BEWAHREN SIE DIESE ANLEITUNG GUT AUF – Dieses Handbuch enthält wichtige Anweisungen für die PowerWalker VI
650/850/1200/2200 SH and VI 650/850/1200/2200 SHL serien die während Installation und Wartung der USV-
Geräte und Akkus eingehalten werden müssen.
Dieses Produkt wurde speziell für PCs entwickelt und wird nicht für den Einsatz wie etwa für medizinische Geräte,
Lebenserhaltungssysteme und andere wichtige Geräte empfohlen.
Schließen Sie keine Haushaltsgeräte, wie etwa Haartrockner, Mikrowellenherde oder Staubsauger an die USV an.
Schließen Sie keine Mehrfachsteckdose und keinen Überspannungsschutz an die USV an.
Stecken Sie die USV nicht in den eigenen Ausgang ein.
Der Anschluss an eine andere als eine zweipolige, dreiadrige geerdete Steckdose kann zu Stromschlag führen und
gegen örtliche elektrische Vorschriften verstoßen.
Um die Gefahr einer Überhitzung der USV zu reduzieren, nicht die Belüftungsöffnungen der USV abdecken.
Dieses Gerät ist für die Installation in einer kontrollierten Umgebung ausgelegt (d.h. geregelte Temperatur,
Innenbereich, der frei von schädlichen Substanzen ist). Vermeiden Sie die Installation der USV an Orten, wo
stehendes oder fließendes Wasser oder übermäßige Feuchtigkeit vorhanden ist, und benutzen Sie es nicht in einer
der folgenden Umgebungen:
oJegliche Bereiche mit brennbaren Gasen, ätzenden Substanzen oder hoher Staubbelastung.
oJegliche Bereiche, in denen ungewöhnlich hohe oder niedrige Temperaturen vorherrschen (über 40 °C
oder unter 0 °C) und mit einer Feuchtigkeit von mehr als 90%.
oJegliche Bereiche mit direkter Sonneneinstrahlung oder in der Nähe von Heizgeräten/Heizungen.
oJegliche Bereiche mit starken Vibrationen.
oAußenbereiche.
Die Steckdose, in der das USV eingesteckt wird, sollte gut zugänglich sein und sich in der Nähe des Geräts befinden.
Im Notfall drücken Sie die AUS-Taste und trennen Sie das Stromkabel von der AC-Stromquelle, um die USV
vollständig abzuschalten.
Interne Kurzschlüsse der USV führen zu Gefahren wie Stromschlag oder Brand, daher dürfen keine Flüssigkeiten
oder Fremdkörper in die USV eindringen. Keine Wasserbehälter (z. B. ein Glas Wasser) oder andere Flüssigkeit
enthaltende Behälter dürfen auf der Oberseite der USV platziert werden, damit Gefahren wie Stromschlag
vermieden werden.
Überlasten Sie die USV bitte nicht, beachten Sie die zulässige Nennlast des Geräts.
Trennen Sie die USV vor der Reinigung vom Stromnetz ab und verwenden Sie keine Flüssig- oder Sprayreiniger.
Gefahr von Stromschlägen, daher die USV nicht zerlegen. Es befinden sich im Inneren des Geräts keine zu
wartenden Teile. Lassen Sie das Gerät nur von qualifiziertem Fachpersonal warten oder reparieren.
Wenn das USV-Gerät längere Zeit nicht benutzt wird, sollten die Akkus einmal pro Monat für 24 Stunden
aufgeladen werden, (den Stromanschluss mit dem USV-Gerät verbinden und den “ON”-Schalter betätigen).
Im Falle von Rauch aus dem Gerät ziehen Sie bitte sofort den Netzstecker und kontaktieren Sie Ihren Händler.

2
Die USV beinhaltet eine/zwei Batterien mit hoher Kapazität. Deshalb sollte das Gehäuse der USV nicht geöffnet
werden, um Gefahren von elektrischen Schlägen zu vermeiden. Wenn die Batterie repariert oder ersetzt werden
muss, kontaktieren Sie bitte den Händler.
Wartung und Reparatur der Batterien sollte nur von Fachpersonal durchgeführt oder überwacht werden, das
Wissen über Batterien hat und die notwendigen Vorsichtsmaßnahmen kennt. Halten Sie unqualifizierte Personen
von den Batterien fern.
Eine Batterie kann einen elektrischen Schlag oder einen hohen Kurzschlussstrom verursachen. Die folgenden
Vorsichtsmaßnahmen sollten getroffen werden, wenn mit Batterien gearbeitet wird:
oEntfernen Sie Uhren, Ringe oder andere Metallgegenstände von Ihrer Hand.
oVerwenden Sie Werkzeuge mit isolierten Griffen und tragen Sie Gummihandschuhe und -stiefel.
oLegen Sie keine Werkzeuge oder Metallteile auf die Batterien.
oTrennen Sie die Aufladequelle ab, bevor Sie die Batterieklemmen anschließen oder entfernen.
Wenn die Akkus ersetzt werden, ersetzen Sie diese mit dem gleichen Typ und der gleichen Anzahl versiegelter Blei-
Säure-Akkumulatoren.
Die maximale Umgebungstemperatur für die Batterien beträgt 40°C.
Werfen Sie die Batterie(n) nicht in offenes Feuer. Der Akku könnte explodieren.
Öffnen oder zerstören Sie die Batterie(n) nicht. Freigesetzter Elektrolyt kann Haut und Augen schädigen. Sie
können giftig sein.
Das Symbol Φ auf dem Typenschild steht für das Phasensymbol.
Dieses steckerfertige Typ A-Gerät mit schon installierten Akkumulatoren ist betriebsbereit und kann von Laien
betrieben werden.
Bei der Installation des Gerätes muss darauf geachtet werden, dass die Summe des Verluststroms der USV und der
angeschlossenen Last 3,5 mA nicht übersteigt.
Achtung: Gefahr durch elektrischen Schlag. Nach Ziehen des Steckers aus der Steckdose kann noch eine gefährliche
Spannung von dem Akku vorhanden sein. Die Akkumulatorversorgung sollte deshalb am Plus- und Minuspol des
Akkumulators abgeklemmt werden, wenn Wartung und Reparatur im Inneren der USV notwendig werden.
Falls ein Feuer in der Umgebung ausbricht, verwenden Sie bitte Trockenfeuerlöscher. Die Verwendung von
Feuerlöschern mit flüssigen Mitteln, kann zu elektrischen Schlägen führen.
Dieses Produkt entspricht den Sicherheits- und Umweltauflagen in der EU.
Wenn die Lebensdauer des Produkts zum Ende kommt, lassen Sie bitte möglichst alle Komponenten recyceln. Batterien und
Akkus dürfen nicht mit Hausmüll zusammen entsorgt werden! Bitte entsorgen Sie diese bei einer lokalen Recyclingstelle.
Zusammen leisten wir einen wertvollen Beitrag zum Schutz unserer Umwelt.
DE

3
DE
1. Einführung
PowerWalker VI SH und VI SHL Serie ist ein intelligentes und kompaktes Line-Interactive USV-System
(Unterbrechungsfreie Stromversorgung), das Ihren Computer oder empfindliche Elektrogeräte vor allen
Stromstörungen, einschließlich eines kompletten Netzausfalls, schützt. Dieses Produkt ist mit zahlreichen
Merkmalen ausgestattet, damit die angeschlossenen Geräte länger und zuverlässiger arbeiten können.
2. Merkmale:
Einfache Verwendung und Installation. Mikroprozessor-Steuerung für maximale Zuverlässigkeit und
Leistung.
Ausgestattet mit integrierter Boost-und Buck-AVR-Funktion
HID support – default O/S drivers can support basic functionality without PowerWalker software
Gleichstrom-Kaltstartfunktion
Green Power-Funktion für energiesparenden Betrieb
Automatischer Neustart bei Wechselstromwiederherstellung.
Mit Wechselstromüberlastschutz
RJ11/RJ45 (Ein/Aus) LAN-/Modem-/Telefonleitungsschutz
3. Packungsinhalt
Folgende Teile sollten in der Produktpackung enthalten sein:
/
USV-Gerät
USB Kabel
Wechselstrom-Netzkabel
(gilt nicht für VI 650/850 SH/SHL
FR und Shuko, da diese ein fest
montiertes Kabel haben)
Software CD
Benutzerhandbuch
IEC Kabel
(nur für Modelle mit IEC-
Ausgang)

4
4. Produktübersicht
4.1. PowerWalker VI 650/850/1200/2200 SH FR/IEC/Schuko
Vorderseite:
VI 650/850 SH
VI 1200/2200 SH

USB-Anschluss
LED-Anzeigen
AC-Modus: leuchtet grün
Akkumodus: blinkt grün
 Power ON/OFF

Power ON/OFF
LED-Anzeigen
Normal: leuchtet grün
Akkusmodus: leuchtet gelb
AC-Modus: leuchtet grün
Fehlermodus: leuchtet rot
4.2. PowerWalker VI 650/850/1200/2200 SHL FR/IEC/Schuko
Vorderseite
VI 650/850 SHL VI 1200/2200 SHL
EN
