PrimAster PMAB 40 User manual

73711787
DE Originalbetriebsanleitung Akku Laubbläser 9
EN Original instructions Battery leaf blower 18
FR Notice originale Batterie soueur de feuilles 27
PMAB 40

2
1
2

1
II
I
IV
3
2
7
START | STOP
V
8
III
5

2
I
1
2

3
II
1
2
CLICK
1
2

4
III
START
STOP
ON
ON
1
OFF
TURBO

5
IV

6
V
1
2

7
INHALTSVERZEICHNIS
Seite
Technische Daten 8
Sicherheit 9
- Allgemeine Sicherheitshinweise für Elektrowerkzeuge 9
- Arbeitsplatzsicherheit 9
- Elektrische Sicherheit 9
- Sicherheit von Personen 9
- Verwendung und Behandlung des Elektrowerkzeuges 10
- Verwendung und Behandlung des Akkuwerkzeuges 10
- Service 10
Sicherheitshinweise 10
Akkus 12
Restrisiken 13
Symbole 13
Bestimmungsgemässe Verwendung 14
Reinigung und Wartung 14
Transport und Lagerung 15
Entsorgung 15
Garantiebedingungen 15
EG-Konformitätserklärung 16
DE
DEUTSCH

8
TECHNISCHE DATEN
Akku Laubbläser PMAB 40
Nennspannung 40 V
Luftgeschwindigkeit 144 km/h
Luftvolumenstrom max 11 m³/min
Gewicht ohne Akku 2,5 kg
Geräuschinformation
Gemessen nach 1) EN 15503, Unsicherheit K = 3 dB (A); 2) 2000/14/ EG;
Schalldruckpegel LpA
1)
Laubbläser 78,7 dB (A)
Schallleistungspegel LWA
2) 100 dB (A)
Vibrationsinformationen
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend ISO EN 15503,
Unsicherheit K =1,5
Schwingungsemissionswert ah
Laubbläser <2,0 m/s2
Empfohlene Akkutypen
Typ LI 25
LBA40120/LBA40240
Empfohlene Ladegeräte CGA402, CGA405
Technische Änderungen vorbehalten!
Warnung: Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerk-
zeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder
ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbela-
stung über den gesamten Arbeitszeitraum deutlich erhöhen.
Der tatsächliche Schwingungsemissionswert kann sich je nach Art und Weise der Anwendung vom angegebenen Wert
unterscheiden.
Der Schwingungspegel kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden.
Er eignet sich auch für eine vorläuge Einschätzung der Schwingungsbelastung.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das
Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über
den gesamten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest
wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der
Arbeitsabläufe.
DE
DEUTSCH

9
SICHERHEIT
Benutzen Sie das Gerät erst nachdem Sie die Betriebs-
anleitung aufmerksam gelesen und verstanden haben.
Machen Sie sich mit den Bedienungselementen und dem
richtigen Gebrauch des Gerätes vertraut. Beachten Sie
alle in der Anleitung aufgeführten Sicherheitshinweise.
Verhalten Sie sich verantwortungsvoll gegenüber anderen
Personen.
Der Bediener ist verantwortlich für Unfälle oder Gefahren
gegenüber Dritten.
Falls über den Anschluss und die Bedienung des Gerätes
Zweifel entstehen sollten, wenden Sie sich an den Kunden-
dienst.
Diese Anleitung können Sie auch im Internet auf unserer
Homepage in digitaler Form herunterladen.
ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE
WARNUNG Lesen Sie alle Sicherheitshinweise
und Anweisungen.Versäumnisse bei der Einhaltung
der Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begri
„Elektrowerkzeug“ bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) oder auf
akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1) Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und
gut beleuchtet. Unordnung oder unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in
explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube
benden. Elektrowerkzeuge erzeugen Funken, die
den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während
der Benutzung des Elektrowerkzeugs fern. Bei
Ablenkung können Sie die Kontrolle über das Gerät
verlieren.
2) Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges muss
in die Steckdose passen. Der Stecker darf in keiner
Weise verändert werden. Verwenden Sie keine
Adapterstecker gemeinsam mit schutzgeerdeten
Elektrowerkzeugen. Unveränderte Stecker und
passende Steckdosen verringern das Risiko eines
elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Oberächen wie von Rohren, Heizungen, Herden
und Kühlschränken. Es besteht ein erhöhtes Risiko
durch elektrischen Schlag, wenn Ihr Körper geerdet
ist.
c) Halten Sie Elektrowerkzeuge von Regen oder
Nässe fern. Das Eindringen von Wasser in
ein Elektrowerkzeug erhöht das Risiko eines
elektrischen Schlages.
d) Zweckenremden Sie das Kabel nicht, um das
Elektrowerkzeug zu tragen, aufzuhängen oder um
den Stecker aus der Steckdose zu ziehen. Halten
Sie das Kabel fern von Hitze, Öl, scharfen Kanten
oder sich bewegenden Geräteteilen. Beschädigte
oder verwickelte Kabel erhöhen das Risiko eines
elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien
arbeiten, verwenden Sie nur Verlängerungskabel,
die auch für den Außenbereich geeignet sind. Die
Anwendung einer für den Außenbereich geeigneten
Verlängerungskabels verringert das Risiko eines
elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges
in feuchter Umgebung nicht vermeidbar ist,
verwenden Sie einen Fehlerstromschutzschalter.
Der Einsatz eines Fehlerstromschutzschalters
vermindert das Risiko eines elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was
Sie tun, und gehen Sie mit Vernun an die
Arbeit mit einem Elektrowerkzeug. Benutzen
Sie kein Elektrowerkzeug, wenn Sie müde
sind oder unter dem Einuss von Drogen,
Alkohol oder Medikamenten stehen. Ein
Moment der Unachtsamkeit beim Gebrauch
des Elektrowerkzeuges kann zu ernsthaen
Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz,
je nach Art und Einsatz des Elektrowerkzeuges,
verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichgte
Inbetriebnahme. Vergewissern Sie sich, dass
das Elektrowerkzeug ausgeschaltet ist, bevor
Sie es an die Stromversorgung und/oder den
Akku anschließen, es aufnehmen oder tragen.
Wenn Sie beim Tragen des Elektrowerkzeuges
den Finger am Schalter haben oder das Gerät
eingeschaltet an die Stromversorgung anschließen,
kann dies zu Unfällen führen.
d) Enernen Sie Einstellwerkzeuge oder
Schraubenschlüssel, bevor Sie das Elektrowerkzeug
einschalten. Ein Werkzeug oder Schlüssel, der sich
in einem drehenden Geräteteil bendet, kann zu
Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung.
Sorgen Sie für einen sicheren Stand und halten Sie
jederzeit das Gleichgewicht. Dadurch können Sie
DE
DEUTSCH

10
das Elektrowerkzeug in unerwarteten Situaonen
besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie
keine weite Kleidung oder Schmuck. Halten
Sie Haare, Kleidung und Handschuhe fern von sich
bewegenden Teilen. Lockere Kleidung, Schmuck
oder lange Haare können von sich bewegenden
Teilen erfasst werden.
4) Verwendung und Behandlung des
Elektrowerkzeuges
a) Überlasten Sie das Gerät nicht. Verwenden Sie für
Ihre Arbeit das dafür besmmte Elektrowerkzeug.
Mit dem passenden Elektrowerkzeug arbeiten
Sie besser und sicherer im angegebenen
Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist. Ein Elektrowerkzeug, das sich
nicht mehr ein- oder ausschalten lässt, ist gefährlich
und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose
und/oder enernen Sie den Akku, bevor
Sie Geräteeinstellungen vornehmen,
Zubehörteile wechseln oder das Gerät weglegen.
Diese Vorsichtsmaßnahme verhindert den
unbeabsichgten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern auf. Lassen
Sie Personen das Gerät nicht benutzen, die mit
diesem nicht vertraut sind oder diese Anweisungen
nicht gelesen haben. Elektrowerkzeuge sind
gefährlich, wenn sie von unerfahrenen Personen
benutzt werden.
e) Pegen Sie Elektrowerkzeuge mit Sorgfalt.
Kontrollieren Sie, ob bewegliche Teile
einwandfrei funkonieren und nicht klemmen,
ob Teile gebrochen oder so beschädigt sind, dass
die Funkon des Elektrowerkzeuges beeinträchgt
ist. Lassen Sie beschädigte Teile vor dem Einsatz des
Gerätes reparieren. Viele Unfälle haben ihre Ursache
in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber.
Sorgfälg gepegte Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich weniger und sind
leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör,
Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen. Berücksichgen Sie dabei die
Arbeitsbedingungen und die auszuführende
Tägkeit. Der Gebrauch von Elektrowerkzeugen für
andere als die vorgesehenen Anwendungen kann zu
gefährlichen Situaonen führen.
5) Verwendung und Behandlung des Akkuwerkzeuges
a) Laden Sie die Akkus nur in Ladegeräten auf,
die vom Hersteller empfohlen werden. Für ein
Ladegerät, das für eine besmmte Art von Akkus
geeignet ist, besteht Brandgefahr, wenn es mit
anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen
Akkus in den Elektrowerkzeugen. Der Gebrauch
von anderen Akkus kann zu Verletzungen und
Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern
von Büroklammern, Münzen, Schlüsseln,
Nägeln, Schrauben oder anderen kleinen
Metallgegenständen, die eine Überbrückung der
Kontakte verursachen könnten. Ein Kurzschluss
zwischen den Akkukontakten kann Verbrennungen
oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem
Akku austreten. Vermeiden Sie den Kontakt damit.
Bei zufälligem Kontakt mit Wasser abspülen. Wenn
die Flüssigkeit in die Augen kommt, nehmen Sie
zusätzlich ärztliche Hilfe in Anspruch. Austretende
Akkuüssigkeit kann zu Hautreizungen oder
Verbrennungen führen.
6) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von
qualiziertem Fachpersonal und nur mit Original-
Ersatzteilen reparieren. Damit wird sichergestellt,
dass die Sicherheit des Elektrowerkzeuges erhalten
bleibt.
SICHERHEITSHINWEISE
WARNUNG
Dieses Gerät darf nicht von Kindern sowie von Personen
mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen
benutzt werden.
Kinder dürfen nicht mit dem Gerät spielen.
Lokale Vorschriften können auch eine Altersbeschränkung
für den Anwender festlegen.
Betreiben Sie das Gerät nicht, wenn sich Personen, insbe-
sondere Kinder und Haustiere in der Nähe sind.
WARNUNG
Verwenden Sie das Gerät nicht bei Regen oder Nässe.
Vor Inbetriebnahme
WARNUNG
Verletzungsgefahr! Ein nicht vollständig zusammenge-
bautes Gerät kann zu schweren Verletzungen führen.
Montieren Sie das Gerät vollständig zusammen, bevor Sie
es bedienen und an die Spannungsversorgung anschlie-
ßen.
DE
DEUTSCH

11
WARNUNG
Tragen Sie persönliche Schutzausrüstung.
• Schutzbrille tragen.
• Gehörschutz tragen.
• Feste Schuhe und lange Hosen tragen. Tragen Sie diese
während der gesamten Einsatzzeit der Maschine. Be-
treiben Sie die Maschine nicht barfuß oder mit oenen
Sandalen.
• Vermeiden Sie das Tragen von lose sitzender Kleidung
oder Kleidung mit hängenden Schnüren oder Krawatten.
Betreiben Sie die Maschine in einer empfohlenen
Position und nur auf einer festen, ebenen Oberäche.
Betreiben Sie die Maschine nicht auf einer gepasterten
Oberäche oder einer Schotterdecke, bei denen das aus-
geworfene Material Verletzungen verursachen könnte.
Inspizieren Sie vor dem Gebrauch des Gerätes den
Arbeitsbereich. Entfernen Sie harte Gegenstände wie
Steine, Glasscherben, Draht usw., die bei Gebrauch des Ge-
räts weg geschleudert werden, abprallen oder auf andere
Weise Verletzungen und Schäden verursachen können.
Führen Sie vor der Benutzung immer eine visuelle In-
spektion durch. Das Gerät darf nicht benutzt werden falls
es beschädigt, nicht korrekt montiert, oder die Sicherheits-
einrichtungen defekt sind. Tauschen Sie abgenutzte und
beschädigte Teile aus.
Verwenden Sie es nur wenn die korrekte Ausrüstung
angebracht ist. Verwenden Sie niemals die Maschine mit
beschädigter Abdeckung oder Schutzeinrichtung bzw.
ohne Abdeckung oder Schutzeinrichtungen. Ersetzen Sie
beschädigte oder unlesbare Beschriftungen. Ersetzen Sie
verschlissene oder beschädigte Komponenten.
Verwenden Sie dieses Blasgerät nicht in der Nähe von
Lauf- oder Strauchfeuern, Grillstellen und oenen
Feuern, Aschetonnen usw. Die Korrekte Nutzung des
Blasgeräts trägt dazu bei, die Ausbreitung von Bränden zu
verhindern.

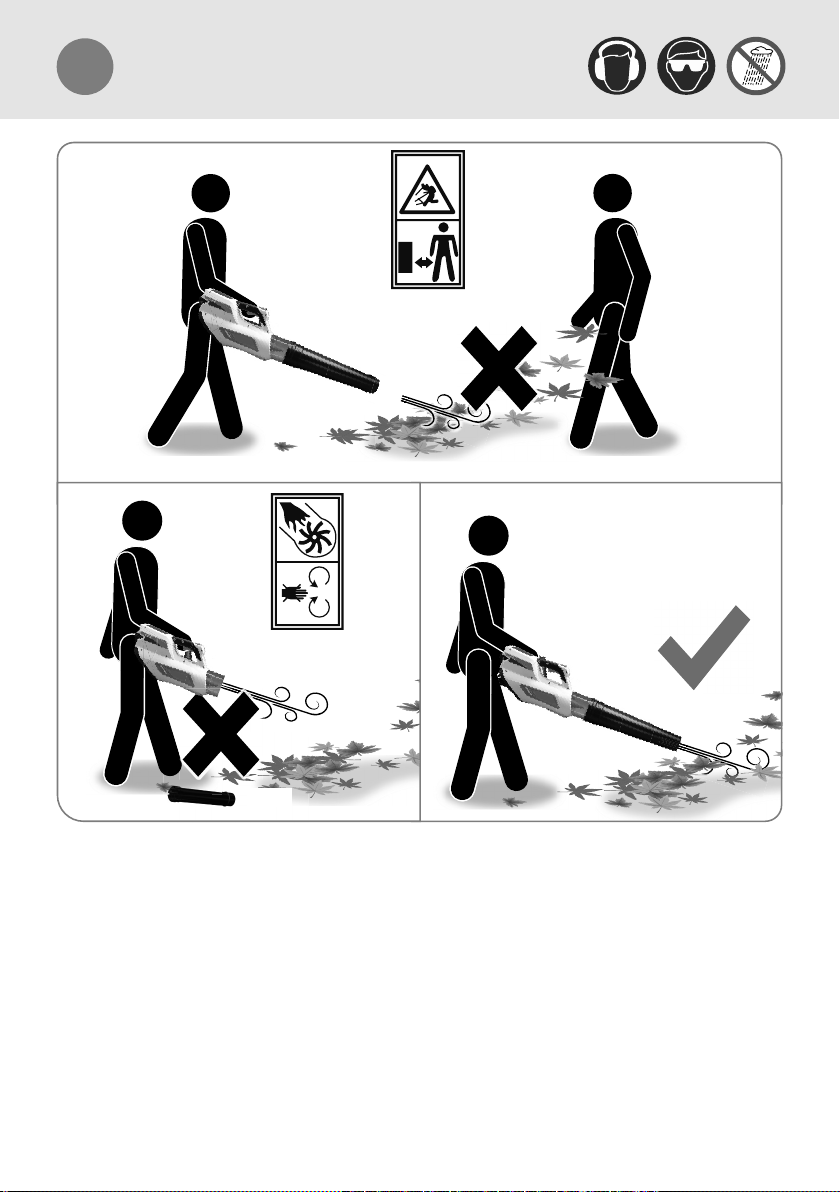

WARNUNG
Arbeiten Sie nicht in der Nähe oener Fenster usw.
Legen Sie keine Gegenstände in die Ausblasönung
des Blasrohrs. Achten Sie darauf, dass das aufzukeh-
rende Material nicht auf Personen, Tiere, Glasscheiben
oder feste Objekte wie Bäume, Autos, Mauern usw.
geblasen wird. Durch den starken Luftstrom können
Steine, Schmutz oder Stöcke weg geschleudert werden
oder vom Bode abprallen und Personen wie Tiere verlet-
zen, Glasscheiben bersten lassen oder sonstige Schäden
verursachen.
Verwenden Sie dieses Gerät niemals dazu, Chemika-
lien, Düngemittel oder andere Substanzen zu ver-
sprühen. Dies verhindert die Verbreitung von toxischem
Material.
Betrieb
Sorgen Sie bei der Arbeit mit dem Gerät immer für
ausreichende Beleuchtung bzw. gute Lichtverhältnisse.
Mangelhafte Beleuchtung/ Lichtverhältnisse stellen ein
hohes Sicherheitsrisiko dar.
Die Verwendung der Maschine unter Schlechtwetterbe-
dingungen, insbesondere bei Blitzrisiko, ist zu vermeiden.
WARNUNG
Verletzungsgefahr durch rotierendes Flügelrad.
• Hände fernhalten.
• Niemals die Maschine mit beschädigter Abdeckung oder
Schutzeinrichtung bzw. ohne Abdeckung oder Schutz-
einrichtungen verwenden.
• Vor allen Einstell-, Reinigungs- und Wartungsarbeiten
am Gerät den Wechselakku herausnehmen.
• Warten Sie, bis alle rotierenden Teile zum Stillstand ge-
kommen sind und sich das Gerät abgekühlt hat.
Achten Sie darauf, beim Betrieb der Maschine auf sicheren
Stand, besonders an Hängen.
Vermeiden Sie eine abnormale Körperhaltung.
Gehen Sie! Nicht rennen!
Achtung beim Rückwärtsgehen, Stolpergefahr!
Halten Sie beim Arbeiten das Gerät mit beiden Händen
und mit Abstand vom eigenen Körper gut fest.
Stehen Sie bei Zuführung von Material niemals auf
einer höheren Ebene als der Ebene der Grundäche
der Maschine.
Stellen Sie vor dem Start der Maschine sicher, dass die
Zuführung leer ist.
Halten Sie Ihr Gesicht und Ihren Körper von der
Einfüllönung fern.
Lassen Sie nicht zu, dass sich Hände, andere
Körperteile oder Kleidung in der Zuführung, im
Auswurfkanal oder in der Nähe bewegter Teile
benden.
Halten Sie sich beim Betrieb der Maschine nicht in der
Auswurfzone auf.
Es ist strengstens untersagt, die an der Maschine
bendlichen Schutzeinrichtungen zu demontieren,
abzuändern oder Zweck zu entfremden oder fremde
Schutzeinrichtungen anzubringen.
Schalten Sie die Maschine immer vor dem Anbringen
oder Entfernen des Fangsacks ab.
Schalten Sie die Maschine ab falls die Maschine
verstopft, bevor Sie sie von Unrat befreien.
Transportieren Sie die Maschine nicht, solang die
Energiequelle läuft.
Nehmen Sie vor allen Einstell-, Reinigungs- und
Wartungsarbeiten am Gerät den Wechselakku heraus.
DE
DEUTSCH

12
WARNUNG
Sollte das Gerät unnormal zu vibrieren beginnen,
schalten Sie den Motor ab, und suchen Sie sofort nach
der Ursache. Vibrationen sind generell eine Warnung
vor einer Betriebsstörung.
Stoppen Sie das Gerät und trennen es von der Stromver-
sorgung
• wann immer Sie das Gerät verlassen
• vor dem Entfernen von Blockierungen
• vor Überprüfen, Reinigen oder Arbeiten am Gerät
• nach Kontakt mit einem Fremdkörper, um das Gerät auf
Beschädigungen zu überprüfen
Entfernen von Blockierungen
Schalten Sie bei Blockierung das Gerät sofort aus und
warten Sie bis die Maschine ausgelaufen ist. Entfernen Sie
dann den Gegenstand.
Wartung und Aufbewahrung
Schalten Sie die Maschine ab und berühren Sie keine
sich bewegenden gefährlichen Teile. Warten Sie bis
diese vollständig ausgelaufen sind und sich das Gerät
abgekühlt hat.
wenn Sie die Maschine auf Beschädigungen
untersuchen;
wenn Sie beschädigte Teile ersetzen oder reparieren;
wenn Sie lose Teile überprüfen und diese festziehen;
AKKUS
WARNUNG
Brandgefahr! Explosionsgefahr!
Verwenden Sie niemals beschädigte, defekte oder defo-
mierte Akkus. Den Akku niemals önen, beschädigen und
nicht fallen lassen.
Akkus nie in Umgebung von Säuren und leicht entamm-
baren Materialien laden.
Akku vor Hitze und Feuer schützen.
Akku nur in einer Umgebungstemperatur zwischen 10°C
bis +40°C verwenden.
Niemals auf Heizkörpern ablegen oder längere Zeit starker
Sonnenstrahlung aussetzen.
Nach starker Belastung erst abkühlen lassen.
Kurzschluss - Kontakte des Akkus nicht mit Metallteilen
überbrücken.
Bei Entsorgung, Transport oder Lagerung muss der Akku
verpackt werden (Plastiktüte, Schachtel) oder die Kontakte
müssen abgeklebt werden.
Laden Sie die Akkus nur in Ladegeräten auf, die vom
Hersteller empfohlen werden. Für ein Ladegerät, das
für eine bestimmte Art von Akkus geeignet ist, besteht
Brandgefahr, wenn es mit anderen Akkus verwendet wird.
Verwenden Sie nur die dafür vorgesehenen Akkus in den
Elektrowerkzeugen. Der Gebrauch von anderen Akkus
kann zu Verletzungen und Brandgefahr führen.
Halten Sie den nicht benutzten Akku fern von
Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben
oder anderen kleinen Metallgegenständen, die eine
Überbrückung der Kontakte verursachen könnten.
Ein Kurzschluss zwischen den Akkukontakten kann
Verbrennungen oder Feuer zur Folge haben.
Bei falscher Anwendung kann Flüssigkeit aus dem
Akku austreten. Vermeiden Sie den Kontakt damit. Bei
zufälligem Kontakt mit Wasser abspülen. Wenn die
Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich
ärztliche Hilfe in Anspruch. Austretende Akkuüssigkeit
kann zu Hautreizungen oder Verbrennungen führen.
Bei unsachgemäßem Gebrauch oder beim Gebrauch
beschädigter Akkus können Dämpfe austreten. Führen
Sie Frischluft zu und suchen Sie bei Beschwerden einen
Arzt auf. Die Dämpfe können die Atemwege reizen.
Transport von Lithium-Ionen-Akkus
Lithium-Ionen-Akkus fallen unter die gesetzlichen
Bestimmungen zum Gefahrguttransport. Der Transport
dieser Akkus muss unter Einhaltung der lokalen,
nationalen und internationalen Vorschriften und
Bestimmungen erfolgen.
Verbraucher dürfen diese Akkus ohne Weiteres auf der
Straße transportieren.
Der kommerzielle Transport von Lithium-Ionen-
Akkus durch Speditionsunternehmen unterliegt
den Bestimmungen des Gefahrguttransports. Die
Versandvorbereitungen und der Transport dürfen
ausschließlich von entsprechend geschulten Personen
durchgeführt werden. Der gesamte Prozess muss
fachmännisch begleitet werden.
Folgende Punkte sind beim Transport von Akkus zu
beachten:: Stellen Sie sicher, dass die Kontakte geschützt
und isoliert sind, um Kurzschlüsse zu vermeiden. Achten
Sie darauf, dass der Akkupack innerhalb der Verpackung
nicht verrutschen kann. Beschädigte oder auslaufende
Akkus dürfen nicht transportiert werden. Wenden Sie sich
für weitere Hinweise an Ihr Speditionsunternehmen.
DE
DEUTSCH

13
RESTRISIKEN
Trotz dem Beachten der Betriebsanleitung können auch
nicht oensichtliche Restrisiken bestehen.
GEFAHR
Dieses Elektrowerkzeug erzeugt während des Betriebs
ein elektromagnetisches Feld. Dieses Feld kann unter
bestimmten Umständen aktive oder passive medizinische
Implantate beeinträchtigen. Um die Gefahr von ernst-
haften oder tödlichen Verletzungen zu verringern, emp-
fehlen wir Personen mit medizinischen Implantaten Ihren
Arzt und den Hersteller vom medizinischen Implantat zu
konsultieren, bevor die Maschine bedient wird.
VORSICHT
Gesundheitsschäden, die aus Hand-Arm-Schwin-
gungen resultieren, falls das Gerät über längeren
Zeitraum verwendet wird oder nicht ordnungsgemäß
geführt und gewartet wird.
Vibrationsdämpfungssysteme sind kein garantierter
Schutz gegen Weißnger-Krankheit oder Karpaltunnel-
syndrom. Daher ist bei regelmäßigem Dauereinsatz des
Geräts der Zustand von Fingern und Handwurzel gründ-
lich zu überwachen. Falls Symptome der obengenannten
Krankheiten auftreten, sofort einen Arzt aufsuchen. Um
das Risiko der„Weißngerkrankheit“ zu verringern, halten
Sie Ihre Hände während des Arbeitens warm und machen
in regelmäßigen Abständen Pausen.
VORSICHT
Gehörschädigungen
Längerer Aufenthalt in unmittelbarer Nähe des
laufenden Geräts kann zu Gehörschädigungen führen.
Gehörschutz tragen.
Eine gewisse Lärmbelastung durch dieses Gerät ist nicht
vermeidbar. Verlegen Sie lärmintensive Arbeiten auf zugel-
assene und dafür bestimmte Zeiten. Halten Sie sich ggf. an
Ruhezeiten und beschränken sie die Arbeitsdauer auf das
Notwendigste. Zu ihrem persönlichen Schutz und Schutz
in der Nähe bendlicher Personen ist ein geeigneter
Gehörschutz zu tragen.
Bitte beachten Sie: Dieses Gerät darf in Wohngebieten
nach der deutschen Maschinenlärmschutzverordnung
vom September 2002 an Sonn- und Feiertagen sowie an
Werktagen von 20:00 Uhr bis 7:00 Uhr nicht in Betrieb
genommen werden. Zusätzlich gilt das Betriebsverbot
zu folgenden Tageszeiten: von 7:00 Uhr bis 9:00 Uhr, von
13:00 Uhr bis 15:00 Uhr und von 17:00 bis 20:00 Uhr.
Beachten Sie zusätzlich auch die landesrechtlichen Vor-
schriften zum Lärmschutz!
Beschränken Sie die Geräuschentwicklung und Vibration
auf ein Minimum!
• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
• Schutzhandschuhe tragen.
SYMBOLE
Warnung / Achtung!
Warnung! Bitte lesen Sie die Betriebsanleitung
vor Inbetriebnahme sorgfältig durch.
Warnung vor wegschleudernden Teilen
Halten Sie andere Personen fern. Sie könnten
durch weggeschleuderte Fremdkörper verletzt
werden.
Verletzungsgefahr durch rotierendes Flügelrad.
Hände und Füße fernhalten.
Setzen Sie das Gerät nicht dem Regen aus und
benutzen Sie es nicht in nasser oder feuchter
Umgebung.
Schutzbrille tragen.
Gehörschutz tragen.
... V
... Ah
Spannung Wechselakku
Gleichstrom
Akku Kapazität
XX Garantierter Schallleistungspegel
Vor allen Einstell-, Reinigungs- und War-
tungsarbeiten am Gerät den Wechselakku
herausnehmen.
Bitte lesen Sie die Betriebsanleitung vor Inbe-
triebnahme sorgfältig durch.
DE
DEUTSCH

14
54,5x24,5mm
91.7x13.7mm
91.7x13.7mm
LBB 202
Made in China
38x10mm
Cutting-Line (do not print !)=
Ikra GmbH, Schlesierstraße 36, D-64839 Münster, Germany
www.ikra.de
CE 5 x 7 mm
Typ LI 22
201x
20V
2,0Ah
40Wh
45
Akku vor Temperaturen über 45°C schützen
54,5x24,5mm
91.7x13.7mm
91.7x13.7mm
LBB 202
Made in China
38x10mm
Cutting-Line (do not print !)=
Ikra GmbH, Schlesierstraße 36, D-64839 Münster, Germany
www.ikra.de
CE 5 x 7 mm
Typ LI 22
201x
20V
2,0Ah
40Wh
45
Akku vor Hitze und Feuer schützen..
54,5x24,5mm
91.7x13.7mm
91.7x13.7mm
LBB 202
Made in China
38x10mm
Cutting-Line (do not print !)=
Ikra GmbH, Schlesierstraße 36, D-64839 Münster, Germany
www.ikra.de
CE 5 x 7 mm
Typ LI 22
201x
20V
2,0Ah
40Wh
45
Akku vor Wasser und Feuchtigkeit schützen
V
Ausgangsspannung
Gleichstrom
Ausgangsstrom
~
Eingangsspannung / Wechselstrom
Netzfrequenz, Nennaufnahmeleistung
Schutzklasse II
Gerät nur in Innenräumen verwenden.
Sicherung
Europäisches Konformitätszeichen
Schadhafte und/oder zu entsorgende elek-
trische oder elektronische Geräte müssen an
den dafür vorgesehenen Recycling-Stellen
abgegeben werden.
Elektrogeräte, Batterien/Akkus dürfen nicht
zusammen mit dem Hausmüll entsorgt
werden. Elektrische Geräte und Akkus sind ge-
trennt zu sammeln und zur umweltgerechten
Entsorgung bei einem Verwertungsbetrieb ab-
zugeben. Erkundigen Sie sich bei den örtlichen
Behörden oder bei Ihrem Fachhändler nach
Recyclinghöfen und Sammelstellen.
Geben Sie Akkus an einer Altbatterie-Sammel-
stelle ab, wo sie einer umweltgerechten Wieder-
verwertung zugeführt werden.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Der Laubbläser ist bestimmt zum Zusammenblasen von
trockenem Laub und leichten Gartenabfällen. wie z. B.
trockenes Gras, kleine Zweige und trockene Fichten-, und
Kiefernnadeln.
Dieses Gerät darf nur wie angegeben bestimmungsgemäß
verwendet werden. Bei Nichtbeachtung derBestim-
mungen, aus den allgemein gültigen Vorschriftensowie
den Bestimmungen aus dieser Anleitung, kann der Her-
steller für Schäden nicht verantwortlich gemacht werden.
WARNUNG
Verletzungsgefahr
Niemals die Maschine mit beschädigter Abdeckung oder
Schutzeinrichtung bzw. ohne Abdeckung oder Schutzein-
richtungen verwenden.
Bitte beachten Sie, dass unsere Geräte bestimmungsge-
mäß nicht für den gewerblichen, handwerklichen oder
industriellen Einsatz konstruiert wurden. Wir übernehmen
keine Gewährleistung, wenn das Gerät in Gewerbe-,
Handwerks- oder Industriebetrieben sowie bei gleichzu-
setzenden Tätigkeiten eingesetzt wird.
REINIGUNG UND WARTUNG
GEFAHR
Vor allen Einstell-, Reinigungs- und Wartungsar-
beiten am Gerät den Wechselakku herausnehmen.
Warten Sie, bis alle rotierenden Teile zum Stillstand
gekommen sind und sich das Gerät abgekühlt hat.
Maschine, insbesondere Lüftungsschlitze, stets sauber
halten. Gerätekörper niemals mit Wasser abspritzen! Die
Maschine und deren Komponenten nicht mit Lösemittel,
entzündlichenoder giftigen Flüssigkeiten reinigen. Zum
Reinigen nur ein feuchtes Tuchbenutzen.
Um stets beste Leistung zu erhalten, sollte der Fangsack
regelmäßig geleert werden.
Überprüfen Sie vor jeder Inbetriebnahme sämtliche
Schraub- und Steckverbindungen sowie Schutzein-
richtungen auf Festigkeit und richtigen Sitz und ob alle
beweglichen Teile leichtgängig sind.
Nur Originalzubehör und Originalersatzteile verwenden.
Durch den Gebrauch anderer Ersatzteile können Unfälle
für den Benutzer entstehen. Für hieraus resultierende
Schäden haftet der Hersteller nicht.
Falls Sie Zubehör oder Ersatzteile benötigen, wenden Sie
sich bitte an unseren Service.
Nur ein regelmäßig gewartetes und gut gepegtes Gerät
DE
DEUTSCH

15
kann ein zufriedenstellendes Hilfsmittel sein. Wartungs-
und Pegemängel können zu unvorhersehbaren Unfällen
und Verletzungen führen.
Reparaturen und Arbeiten, die nicht in dieser Anleitung
beschrieben wurden, nur von qualiziertem Fachpersonal
durchführen lassen.
TRANSPORT UND LAGERUNG
Schützen Sie das Gerät vor Stößen oder starken Vibrati-
onen.
Sichern Sie das Gerät, wenn Sie es in einem Fahrzeug
transportieren.
Verwenden Sie zum Transport möglichst die Originalver-
packung.
Lagern Sie das Gerät trocken und frostgeschützt.
Vor dem Aufbewahren sollte das Gerät gereinigt werden.
Lagern Sie das Gerät und dessen Zubehör an einem
dunklen, trockenen und frostfreien sowie für Kinder
unzugänglichem Ort. Die optimale Lagertemperatur liegt
zwischen 5 und 30 ˚C.
ENTSORGUNG
Wenn Ihr Gerät eines Tages unbrauchbar wird oder Sie
es nicht mehr benötigen, geben Sie das Gerät bitte auf
keinen Fall in den Hausmüll, sondern entsorgen Sie es
umweltgerecht.
Geben Sie das Gerät bitte in einer Verwertungsstelle ab.
Kunststo- und Metallteile können hier getrennt und der
Wiederverwertung zugeführt werden. Auskunft hierzu
erhalten Sie auch in Ihrer Gemeinde- oder Stadtverwal-
tung.
Batterien gehören nicht in den Hausmüll. Als Verbraucher
sind Sie gesetzlich verpichtet, gebrauchte Batterien bzw.
Akkus zurückzugeben. Am Ende der Lebensdauer Ihres
Gerätes müssen die Batterien bzw. Akkus entnommen
und gesondert entsorgt werden. Sie können Ihre alten
Batterien und Akkus an den örtlichen Sammelstellen Ihrer
Gemeinde oder bei Ihrem Händler bzw. Verkaufsstelle
abgeben.
Elektrogeräte dürfen nicht zusammen mit dem Hausmüll
entsorgt werden.
Schadhafte und/oder zu entsorgende elektrische oder
elektronische Geräte müssen an den dafür vorgesehenen
Recycling-Stellen abgegeben werden.
Entsorgung der Transportverpackung
Die Verpackung schützt das Gerät vor Transportschä-
den. Die Verpackungsmaterialien sind in der Regel nach
umweltverträglichen und entsorgungstechnischen
Gesichtspunkten ausgewählt und deshalb recycelbar.
Das Rückführen der Verpackung in den Materialkreislauf
spart Rohstoe und verringert das Abfallaufkommen.
Verpackungsteile (z.B. Folien, Styropor®) können für
Kinder gefährlich sein.
Bewahren Sie Verpackungsteile außerhalb der Reichweite
von Kindern auf und entsorgen Sie sie so schnell wie
möglich.
GARANTIEBEDINGUNGEN
Für dieses Elektrowerkzeug leisten wir unabhängig von
den Verpichtungen des Händlers aus dem Kaufvertrag
gegenüber dem Endabnehmer wie folgt Garantie:
Die Garantiezeit beträgt 84 Monate und beginnt mit der
Übergabe die durch Originalkaufbeleg nachzuweisen
ist. Ausgenommen von der Garantie sind Verschleißteile,
Akkus und Schäden die durch Verwendung falscher
Zubehörteile, Reparaturen mit Nichtoriginalteilen,
Gewaltanwendungen, Schlag und Bruch sowie mutwillige
Motorüberlastung entstanden sind. Garantieaustausch
erstreckt sich nur auf defekte Teile, nicht auf komplette
Geräte. Garantiereparaturen dürfen nur von autorisierten
Werkstätten oder vom Werkskundendienst durchgeführt
werden. Bei Fremdeingri erlischt die Garantie. Die Garan-
tie gilt nicht bei gewerblichem Gebrauch des Produkts
Porto, Versand- und Nachfolgekosten gehen zu Lasten des
Käufers.
DE
DEUTSCH

16
EGKONFORMITÄTSERKLÄRUNG
Wir, ikra GmbH, Schlesierstrasse 36, D-64839 Münster,
GERMANY, erklären in alleiniger Verantwortung, dass
das Produkt Akku Laubbläser PMAB 40 , auf das sich
diese Erklärung bezieht, den einschlägigen Sicherheits-
und Gesundheitsanforderungen der EG-Richtlinien
2006/42/EG (EG-Maschinenrichtlinie)
2014/30/EU (EMV-Richtlinie)
2000/14/EG+ 2005/88/EG
2011/65/EU (RoHS-Richtlinie)
einschließlich Änderungen entspricht. Zur sachgerech-
ten Umsetzung der in den EG- Richtlinien genannten
Sicherheits- und Gesundheitsanforderungen wurden
folgende Normen und/oder technische Spezikation(en)
herangezogen:
EN 60335-1:2012+A11:2014
EN 50636-2-100:2014
EN ISO 12100:2010
EN 62233:2008
EN 55014-1:2017
EN 55014-2:2015
EN 50581:2012
Konformitätsbewertungsverfahren nach
2000/14/EC geändert nach 2005/88/EC Anhang V.
Gemessener Schallleistungspegel
Laubbläser: 97,7 dB (A), K=3 dB (A)
Garantierter Schallleistungspegel 100 dB (A)
Das Baujahr ist auf dem Typenschild aufgedruckt und
zusätzlich anhand der fortlaufenden Seriennummer
feststellbar.
Münster, 2019-10-15
Matthias Fiedler
Senior Product Manager
Ikra GmbH
Aufbewahrung der technischen Unterlagen:
Matthias Fiedler, Ikra GmbH, Schlesierstrasse 36,
64839 Münster, Germany
DE
DEUTSCH

CONTENT
Page
Technical Data 18
Safety 18
- General power tool safety warnings 19
- Work area safety 19
- Electrical safety 19
- Personal safety 19
- Power tool use and care 19
- Battery tool use and care 20
- Service 20
Safety Warnings 20
Batteries 22
Residual Risk 22
Symbols 23
Specied Conditions of Use 24
Cleaning and Maintainance 24
Transportation and Storage 24
Disposal 25
Warranty 25
EC Declaration Of Conformity 25
GB
ENGLISH

18
TECHNICAL DATA
Battery leaf blower PMAB 40
Rated voltage 40 V
Air speed 144 km/h
Air delivery rate max 11 m³/min
Weight with battery 2,5 kg
Noise information
Measured according to 1) EN 15503, Uncertainty K = 3 dB (A); 2) 2000/14/ EG;
Sound pressure level LpA
1)
Leaf blower 78,7 dB (A)
Sound power level LWA
2) 100dB (A)
Vibration information
Vibration total values (triaxial vector sum) determined according to ISO EN 15503,
Uncertainty K =1,5
Vibration emission value ah
Leaf blower < 2,0 m/s2
Recommended battery types
Typ LI 25
LBA40120/LBA40240
Recommended chargers CGA402, CGA405
Subject to technical alterations and amendments.
Warning: The declared vibration emission level represents the main applications of the tool. However if the tool is used
for dierent applications, with dierent accessories or poorly maintained, the vibration emission may dier. This may
signicantly increase the exposure level over the total working period.
The vibration emission level will vary because of the ways in which a power tool can be used and may increase above
the level given in this information sheet.
The vibration emission level may be used to compare one tool with another.
It may be used for a preliminary assessment of exposure.
An estimation of the level of exposure to vibration should also take into account the times when the tool is switched
o or when it is running but not actually doing the job. This may signicantly reduce the exposure level over the total
working period.
Identify additional safety measures to protect the operator from the eects of vibration such as: maintain the tool and
the accessories, keep the hands warm, organisation of work patterns.
SAFETY
Read and understand the operating instructions
before using the appliance. Familiarise with the control
elements and how to use the appliance properly. Abide by
all the safety measures stated in the service manual. Act
responsibly toward third parties.
The operator is responsible for accidents or risks to third
parties.
In case of any doubts about connection and operation
refer please to our customer center
You can also download these instructions in digital form
on the internet on our homepage.
GB
ENGLISH
